Что означают цифры на цепи бензопилы

Модели цепей для поперечной и продольной распиловки

Большинство моделей выпускаются для обычного поперечного распила дерева. Направление распила определяется углом заточки режущей поверхности зуба. С завода поперечные цепи выходят с углом 25-25°. Такие зубья лучше всего будут пилить поперек волокон, но вполне могут выполнить и несколько продольных распилов, например, при формировании углового крепления венцов или выпиливании пазов под стропила.

Если же требуется постоянно пилить вдоль волокон, то лучше приобрести продольную цепь. Поскольку они являются редкостью на отечественном рынке и их трудно подобрать в магазинах, то можно переточить поперечную с углами от 5 до 15°. Никаких изменений в конструкции гарнитуры при этом не требуется.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

• высокий уровень производительности за счёт широкого пропила;
• возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

• низкий уровень вибрации;
• плавные движения при пропиле;
• чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Бензопила в хозяйстве

Бензопила – необходимый инструмент для каждого владельца частного дома.

Любительские бензопилы являются самыми маломощными из всех бензопил.

Полупрофессиональная бензопила

В этот класс бензопил вошли модели, которые обладают достаточными мощностями и способны трудиться как на валке леса, так и на стройке.

Весят полупрофессиональные бензопилы 5-6 кг. Полупрофессиональная бензопила идеальный вариант для человека, начинающего строительство собственного дома, где требуется много работ по дереву: создание кровельного каркаса, настилание полов и т.д. И даже после завершения стройки они будут незаменимыми помощниками в саду и на участке.

Профессиональная бензопила

Профессиональные модели бензопил являются самыми мощными.

В домашних условиях без профессиональных навыков справиться с такой бензопилой непросто. У нее высокий уровень вибрации и немалый вес, более 6 кг. Это ощутимая нагрузка на кисти рук, особенно для тех, кто не имеет опыта работы с подобным инструментом.

Как выбрать длину шины бензопилы

Встречается три типа пильных шин: узкие плоские, облегченные, с заменяемыми головками.

Узкие плоские шины для бензопилы

Эти шины ставятся на бытовые бензопилы, которыми будут пользоваться непрофессионалы. Узкая шина идет в паре с низкопрофильной цепью и почти не имеет такого недостатка как обратный удар. Это сделано для максимального уменьшения травмоопасности при работе с инструментом.

 Облегченные шины для бензопилы

 Облегченные шины выполнены из стали и представляют собой две пластины, между которыми запакован полиамид. Данная конструкция создана специально для снижения общего веса бензопилы, который весьма существенно влияет на качество некоторых работ. К примеру, пилить на высоте таким инструментом намного легче, нежели обычным.

 Шина для бензопилы с заменяемыми головками

 Это шина профессионального уровня, разработанная для бензопил большой мощности, которыми работают ежедневно по много часов.

Кроме типа шины, необходимо обратить внимание и на ее длину

Его превышать нельзя. Меньший размер разрешается. Кстати, если стоит выбор между двумя моделями одинаковой мощности, то для небольших деревьев или досок лучше брать ту, у которой шина поменьше, потому что у нее выше скорость распиловки.

Цепь для бензопилы

Шаг в 0,325 дюйма имеют бытовые низкопрофильные цепи. Это оптимальный размер для кратковременной распиловки. Цепи с таким шагом отличаются слабой вибрацией. Длительные нагрузки такая цепь не выдержит и быстро затупится.

В мощных бензопилах стоят цепи с шагом 3/8 либо 0,404. Они способны работать долго и пилить толстые деревья. Но даже такие цепи не рассчитаны на работу с мерзлым или грязным деревом. Для таких целей выпускаются цепи, имеющие твердосплавные напайки.

Следует учитывать, что, покупая пилу, вы автоматически становитесь заложником этой марки, так как комплектующие пильной гарнитуры разных производителей не подходят друг к другу. Т.е. цепное колесо, звездочка, шина и цепь должны быть выпущены одним заводом, и при поломке надо искать деталь этой же марки, иначе вы их просто не соберете в комплект.

Защита бензопилы от обратного удара

Защита бывает двух типов: с помощью специального тормоза или дополнительного щитка. Тормоз встречается чаще. Он выглядит как рычаг-щиток, способный переключаться в 2 положения.

Подобной защиты вы не найдете в шведских бензопилах, так как в этой стране лесорубы пользуются концом шины при распиловке леса. И это разрешено официально.

Антивибрационная защита бензопилы

При выборе бензопилы обязательно попросите продавца ее включить и подержите в руках.

Бензопила остается очень опасным инструментом

Поэтому, вопросу как выбрать бензопилу стоит уделить особое внимание. В следующей статье я расскажу как заточить цепь бензопилы. РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Последовательность звеньев

В хоть какой стандартной цепи высочайшего свойства все режущие звенья владеют 2-мя хвостиками. Обычно режущие зубья делаются из прочных материалов и почти во всем определяют общую цена. Невзирая на высшую цена, избрать цепь лучше, исходя из ее свойства. В то же время следует разглядеть варианты, удешевляющие инструмент, в особенности если бензопила употребляется изредка.

С целью удешевления цепей они могут быть выполнены с пропуском либо полупропуском режущих звеньев. При полупропуске дополнительные соединительные звенья инсталлируются в каждой 2-ой паре режущих зубьев. При пропуске дополнительные звенья инсталлируются после каждого режущего зуба. В стандартной цепи количество режущих зубов составляет 50% от всех хвостиков, в полупропуске — 40% и при пропуске — 37,5%. Естественно, что нагрузка на режущие зубья растет, и они намного резвее выходят из строя.

Если нужно купить новую цепь — на что обратить внимание

Чтобы подобрать цепь для своей бензопилы, нужно узнать шаг, толщину хвостовика, длину, глубину резания, тип звеньев, а также вид пиления, материал и последовательность расположения зубьев. Все эти критерии были рассмотрены выше. Чтобы не пришлось доверяться продавцам, нужно разобраться с каждым критерием, и выбрать для себя нужные значения.

Гарнитура для пилы

О том, как правильно выбирать пильную гарнитуру, можно узнать у специалистов. При этом не обязательно их искать, так как в материале есть видео, где рассказывается подробно о правильности выбора цепи. На выбор также влияет цена, которая напрямую характеризует качество. Чем выше цена, тем лучше качество, но не всегда имеет смысл приобретать дорогие устройства. Пильная гарнитура выпускается различными производителями, как брендовыми (Штиль, Макита, Хускварна), так и малоизвестными, в том числе китайскими.

Если хотите купить хорошее устройство, которое будет служить вам не менее 3 сезонов, то лучше покупать дорогие модели. Дешевые модели стоят только того, чтобы применять их только на бытовых агрегатах. После покупки новой гарнитуры, нужно .

Публикации по теме

Сапун на бензокосе что это и где он находится

Не заводится бензопила все причины и способы устранения неисправностей

Как работает карбюратор бензопилы подробное описание

Как правильно укорачивается цепь на бензопилах и особенности выполнения процесса

Назначение цепи

Многим пользователям бензопил неизвестно, что оснастка их инструмента может различаться по направлению распилов. Другими словами, чтобы пилить дерево поперёк волокон, нужна одна цепь, а для продольных распилов другая. Разница между ними заключается в ряде конструктивных нюансов, среди которых наиболее выражены разные углы атаки резцов:

• для пиления древесины поперёк волокон угол должен составлять 25–35 градусов;
• для продольной распиловки нужна цепь с зубьями с углом атаки в 5–10 градусов.

Такая разница обусловлена разной плотностью и сопротивлением дерева при распиле в том или ином направлении. Двигаясь вдоль волокон, зубья сталкиваются с более мягкой и вязкой средой. Чтобы преодолеть такое сопротивление и не допустить скосов и расщепления древесины, они должны быть более острыми. При резке же поперёк волокон, когда риск продольного растрескивания заготовки минимален, большой угол атаки обеспечивает более высокую производительность работы.

Таким образом, при выборе пильной гарнитуры, нужно определиться, для какой работы она будет преимущественно использоваться. Если вам предстоит распиливать брусья для сруба, то лучше выбрать цепь для поперечного пиления. А если же вы планируете пилить по направлению волокон длинные доски, например, для обшивки фасадов или укладки пола, то стоит присмотреться к моделям для продольного пиления.

Вот только выбор цепей последнего вида довольно скуден. В большинстве случаев распускать пиломатериал вдоль намного удобнее, быстрее и эффективнее на циркулярной или ленточной пиле. Но такой инструмент вряд ли можно назвать панацеей – есть он далеко не у всех, а покупать его ради однократного использования весьма накладно. Поэтому довольно часто для продольных распилов используется та же цепь, что и для поперечного пиления. При достаточных навыках работы с инструментом и отсутствии особо высоких требований к качеству распиловки такая оснастка может стать универсальной.

В то же время спрос на цепи для продольного пиления всё-таки присутствует. В частности, они практически незаменимы для мини-пилорам и ряда других устройств. Поэтому малое количество предложений здесь не означает их полное отсутствие.

Все, что вам нужно знать о цифрах на шине для бензопилы?

Доброго времени суток, дорогие читатели!

Дачный и строительный сезон в некоторых местах набирает обороты, а в некоторых местах он кипит вовсю уже не первый месяц. И в это время особую популярность набирают определенные инструменты. Один из них — бензопила. Что представляет из себя инструмент, мы поговорим в другой раз.

А пока хочу рассказать все, что вам нужно знать о цифрах на шине для бензопилы.

Шина , если выражаться простым и понятным языком — это металлическая пластина с выемкой вдоль всей площади.

Форма пластины: овальная плоская.

Если выражаться еще проще, то шина — это то, на чем держится и вращается цепь .

ЧТО НУЖНО ЗНАТЬ О МАРКИРОВКЕ НА ШИНЕ

Всего несколько основных моментов:

Чем больше звеньев, тем длиннее цепь. популярные значения: 50, 52, 55, 56, 57, 62.

Шаг показывает на каком расстоянии находится звено цепи от другого звена. Чем чаще зуб, тем чище и дольше будет пилить.

Толщига цепи влияет на производительность пилы. Но чем толще цепь, тем мощнее должен быть инструмент.

Длина шины определяет на какое расстояние способна пилить цепь. Опять же, длинные шины ставят на более мощные пилы.

Из качественных и профессиональных: OREGON(США), STIHL (Германия). Из бытовых: CHAMPION, например.

По большому счёту, это все, что вам необходимо знать, чтобы подобрать нужную вам шину и цепь к ней.

Рассмотрим какие значения имеет каждый пункт на примере.

Это «выбито» на самой шине. Но для большего удобства иногда основные значения пишут на коробке или картонном вкладыше. Пример изображён ниже.

Итак, все значения по порядку:

• 16′ — это 16 дюймов или 45 сантиметров — длина шины.
• 0,50′ или 1.3мм обозначают толщину цепи и, соответственно, выемки под цепь на шине.
• 3/8 или 0,375 — это шаг цепи (расстояние между склепанными местами цепи)
• 56 — это количество звеньев цепи. Мерится по внутренней части цепи.

Ниже ещё добавлено количество зубок на звёздочке — 9Т .

Вот это основные значения, которые вам нужно знать.

Если понравилась моя статья, ставьте лайки. А также подписывайтесь на канал.

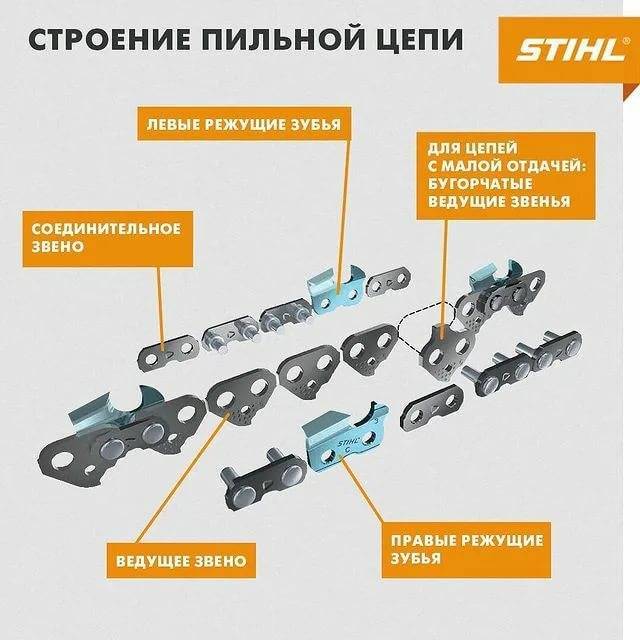

Конструкция пильной цепи

Концепция цепи для мотопилы, предложенная Джозефом Коксом оказалось настолько удачной, что не претерпела практически никаких конструктивных изменений. По большому счету усовершенствования коснулись лишь системы смазки инструмента, а также борьбы с обратной отдачей и вибрациями.

Любая пильная цепь состоит из звеньев трех типов:

1. Режущие

Это наиболее сложная деталь цепной гарнитуры. Ее конструкция включает ограничитель глубины пропила и режущий элемент с контурным углом резки.

1. Ведущие

Такие звенья еще называют хвостовиками. Через ведущую звездочку они передают вращение от двигателя пилы на цепь, обеспечивая ее стабильное положение на шине.

1. Соединительные

Предназначены для соединения режущих и ведущих элементов.

Главными в цепной системе являются режущие звенья. Они бывают лево- и правосторонними, а их режущие грани выступают за плоскость шины, что обеспечивает свободный распил с минимальным сопротивлением резке. Цепные зубья (резцы) работают по принципу рубанка – чем дальше будет выдвинута верхняя режущая кромка, тем крупнее будет распил.

Резцы пильной цепи различаются на два основных типа:

1. Чизель (англ.chisel – долото, резец)

Обладают высокой производительностью и обеспечивают хорошую скорость пиления. Конфигурация таких резцов обеспечивает меньшую площадь контакта с древесиной при распиле, благодаря чему снижается сопротивление последней. Недостатками цепных зубьев чизельного типа являются высокая чувствительность к абразивной среде, а также сложность и трудоемкость процесса заточки.

1. Чиппер (англ. сhipper – рубить в щепу)

Серпообразный профиль чипперных резцов менее эффективен из-за увеличенной площади контакта при распиле. С другой стороны чипперы очень удобны в обслуживании, поскольку скругленный угол резца не так болезненно реагирует на погрешности при затачивании.

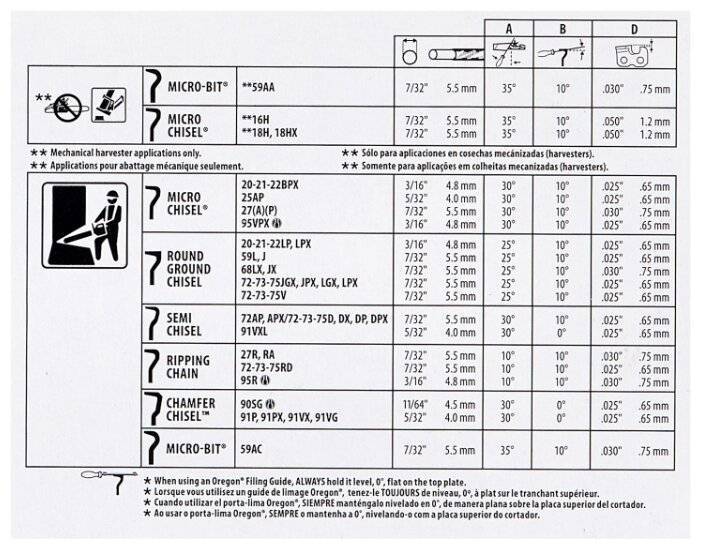

Для чего нужна таблица, определяющая размеры цепей

Причины, уменьшающие производительность пил с двигателем внутреннего горания — неверный подбор размера, высоты профиля и шага цепи. Покупая её нужно внимательно изучить маркировку, нанесённую на замыкающие звенья, а также рабочие характеристики, указанные на упаковке. В случае, если невозможно расшифровать маркировку и нет упаковки к товару, лучший способ — выбор изделия по размерной таблице. Их можно найти на официальных сайтах известных производителей, таких как ускварна, штиль, орегон. Рассмотрим такие таблицы, которые помогут подобрать цепь нужного размера к вашей бензопиле. В левой колонке расположены наиболее распространённые в нашей стране модели мотопил. В следующих колонках — основные параметры пильных узлов. Отыскав нужную модель, вы быстро узнаете, какая цепь подойдёт на ваш инструмент. Для бензопил, выпущенных одной фирмой, могут подойти цепи, произведённые другими компаниями.

Размерная таблица для бензопил Stihl

Таблица размеров для пил Husqvarna

Таблица определения цепей для инструмента Champion

В заключение статьи надо сказать, что правильный подбор цепных изделий — важная задача, которая повышает производительность бензопилы и увеличивает срок её службы. Пользуясь размерной таблицей, вы купите нужную цепь хорошего качества.

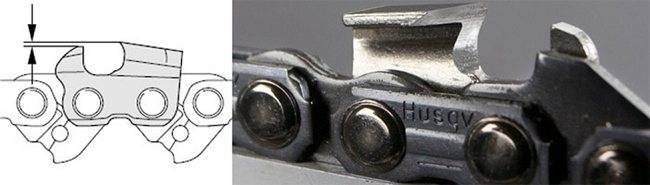

Глубина реза и высота профиля

От того, насколько высок профиль цепи, зависит глубина реза. Чем профиль выше, тем сильнее «вгрызается» цепь в материал, и как результат, повышается производительность инструмента. При невысоком профиле снимается более тонкая стружка, и цепь не так глубоко погружается в материал. Обычно глубина регулируется стачиванием ограничителей, которые находятся на каждом резце.

Есть следующие размеры профиля:

• высокопрофильные — 0,03” (0,762 мм);
• низкопрофильные — 0,025” (0,635 мм).

Эту информацию можно найти в документации к бензопиле. Данные типы профилей устанавливаются на любительские и профессиональные агрегаты. Но следует знать, что инструмент класса профи не всегда может быть оснащен высокопрофильными цепями, а бытовой инструмент всегда оснащается низкопрофильными режущими элементами.

Высокопрофильные цепи — это наиболее продуктивные элементы, а значит, имеют повышенную “агрессивность” и в добавок ощутимую вибрацию. Последняя значительно снижает производительность труда, так как не дает работать с агрегатом на протяжении длительного времени. Поэтому производители нашли золотую середину: при большом шаге изготавливается цепь с низким профилем, и наоборот, если шаг меньше, то и профиль делается высоким. Эти изменения максимально убирают все побочные эффекты, агрегат начинает работать с меньшей “агрессивностью” и нормальной производительностью.

Как подобрать

Вопрос подбора актуален для малоопытных пользователей. Профессионалы знают о гарнитуре практически все и умеют выбирать то, что им нужно. По этой причине, наши советы будут ориентированы именно на любителей, а не на профи. Итак, приступим.

Для того чтобы правильно выбрать нужно:

1. Знать характеристики бензопилы, а именно шаг и длину шины. Опираться на название и модель бензопилы при выборе не стоит, т.к. на одну бензопилу могут устанавливаться шины различной длины и ширины посадочного звена.
2. Заранее определиться с объемом и видом работ, для которых планируется её использовать. Если пилить поперек, то выбираем чизельные, вдоль – чипперные.

Важно! Затачивать под продольный рез (10 0 ) придется самостоятельно или в сервисном центре. Гарнитура, заточенная для продольного реза, в продаже встречается редко

Отдельно нужно упомянуть о выборе гарнитуры Штиль. Если вы планируете купить цепь этого производителя (они на сегодняшний день считаются самыми качественными), то для выбора лучше воспользоваться специальной формой поиска, которую можно найти на сайте компании.

Введя в форму поиска данные бензопилы, программа автоматически выберет и предложит вам подходящие варианты. Сервис удобный, но имеет один большой минус, подбор ведется только по моделям бензопил Штиль. Для того чтобы подобрать цепь для пил других брендов, придется вооружиться каталогом.

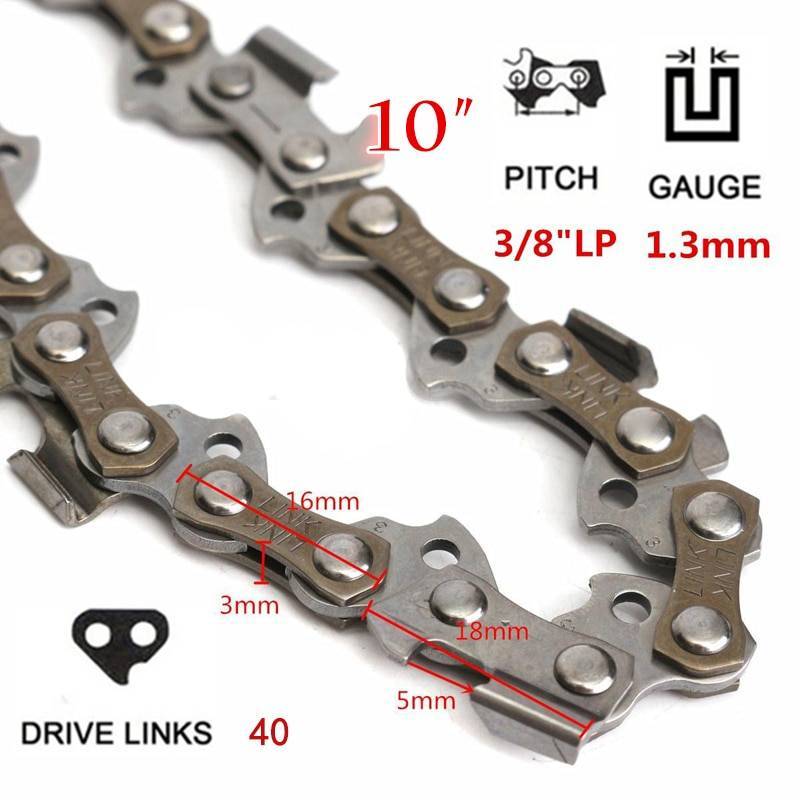

Критерии выбора

Как правильно подобрать цепь для бензопилы? Прежде всего имеет смысл обратить внимание на производителя. Даже недорогая бензопила бытового класса способна показать чудеса долголетия и производительности с качественными цепями мировых лидеров отрасли

Стоить такой инструмент будет в несколько раз дороже безымянных поделок, но и прослужит он столько, что за это время окупится многократно.

Основные параметры цепи — это длина, ширина, шаг звена. Следующий параметр — длина шины. Большинство бытовых моделей комплектуются шинами в 35-45 см. Для работы с такой длиной хватает мощности мотора в 2-2,5 л. с.

Шаг цепи следует подобрать, исходя из планируемых операций, их объема, требований к производительности инструмента, а также к точности распила. При этом нужно обязательно учитывать мощность двигателя, чтобы не перегрузить его, вызвав повышенный износ.

Нельзя упускать из внимания также и остальные параметры инструмента, такие, как тип режущего зубца, его возвышение, углы заточки и глубина реза. Острота ограничительного зуба влияет на качество и скорость распила. Более острый зуб позволяет резать быстрее, но снижает точность распила.

На что обращать внимание при подборе пильной цепи ?

Посреди главных черт пильной цепи выделяется ее шаг, толщина хвостовика либо ведущего звена, глубина резания и размер профиля, также длина цепи. Также в расчет следует принимать направление распила. Конкретно от этих характеристик необходимо отталкиваться, когда приобретается цепь взамен износившейся, либо же когда требуется приобрести цепь для каких-либо особых нужд. Чтоб не ошибиться, можно поглядеть в паспорт устройства, где производитель показывает главные характеристики пилы. Если же идет речь о начальной покупке инструмента, то эти сами характеристики должны соответствовать целям использования бензопилы.

Характеристика приспособления

Не все цепи одинаковы. Выбирая приспособления, необходимо уделять интерес такому роду параметров:

1. Функция. Заготовку из дерева можно распиливать по длине волокон или в ширину. Для решения этих задач следует применять соответствующего вида цепочки. Их различие в уголках режущих звеньев. У приспособлений осевого распила они 5−15º, а у диаметральных углы более тупые — от 25 до 35º.
2. Ход цепи. Эта величина отражает промежуток трёх подряд расположенных заклёпок, который делится пополам. Этот показатель группирует приспособления на пять видов. На инструмент крепятся маленькие цепочки с шагом 6,35 мм. Наиболее востребованы и распространены цепи с ходом 8,25 мм и 9,3 мм. На харвестерные машины и большие по мощности валочные агрегаты ставят приспособления с расстоянием 10,26 мм и 19,05 мм. Чем больше звенья, тем масштабней ход. У цепей с небольшими зубьями меньше ход, снижена вибрация и качественней рез. Именно этот показатель является основным в маркировке.
3. Толщина хвостика. Чтобы цепочка мягко двигалась в пазу шины без зацепов и вибраций, ведущее звено и толщина паза должны подходить друг другу. Как и по шагу предусматривается пять основных размеров. Для мелких инструментов параметр ведущего звена составляет 1,1 мм, для бытовых и полупрофессиональных требуется размер 1,3 мм. На результативные и мощные агрегаты устанавливаются приспособления с параметрами 1,5 мм. Для высокопрофессиональных инструментов предусмотрены показатели минимально — 1,6 мм, максимально — 2,0 мм.
4. Высота профиля и глубина резки. По уровню профиля цепочки делятся на приспособления низкопрофильные и высокопрофильные. Параметр указывает на глубину пропила агрегата. Первые используются на оборудовании непрофессионального класса, а другие в специальных целях. Чем высота профиля выше, тем глубже рез и больше производительность. Путём стачивания ограничителей каждого резца параметр пропила можно регулировать. Глубина определяет результативность инструмента и скорость выполнения работы.

Что собой представляют зубья цепи бензопилы

Одна из главных характеристик, которая выделяет цепь бензиновой пилы — сложная геометрическая форма. Традиционные резцы, как правило, выполнены в виде треугольника или сильно вытянутого овала. Что же касается зубьев бензопилы, то они имеют более сложную конфигурацию.

Каждый зуб образован двумя резцами, которые находятся под прямым углом относительно друг друга. Первый резец по своему виду напоминает обычный зуб. Основная его задача — выполнение надреза в древесине.

После этого задействуется другой резец, который выполнен в виде буквы Г. Отнюдь не случайно он имеет такую форму, поскольку за счёт своего исполнения он удаляет из древесины стружку и обеспечивает широкий пропил, благодаря чему исключается защемление цепи.

Поэтому от цепи бензопилы и зависит в значительной степени то, насколько легко и качественно будет проходить работа по пилению. Это является веским основанием для того, чтобы рассмотреть её конструкцию более подробно.

Ведь в подавляющем большинстве случаев пильный инструмент начинает хуже пилить из-за того, что цепь уже находится в том состоянии, когда не может справляться с поставленной задачей.
