Бензиновая горелка для пайки своими руками

Бензовоздушная горелка из компрессора холодильника своими руками

Главная страница » Бензовоздушная горелка из компрессора холодильника своими руками

Устройство активного прогрева, в частности, бензовоздушная горелка – инструмент, явно востребованный в частном хозяйстве. Если имеются излишки семейного бюджета, бензовоздушную горелку несложно купить, учитывая богатство рыночного ассортимента. Между тем такой инструмент вполне доступно изготовить своими руками из подручных компонентов. Потребуется немного – исправный компрессор от старого холодильника и бывшая в эксплуатации паяльная лампа. Рассмотрим уже опробованный на практике процесс изготовления оригинального аппарата нагрева своими руками.

Моя самодельная бензиновая горелка

Здравствуйте друзья. Вот созрела у меня мысль устроить обзор моей самодельной бензиновой горелки для плавки драгметаллов и медных сплавов. Хочу заметить, что особых денежных затрат сей проект не понёс, нужно лишь желание, вдохновение и три свободных после работы вечера. Начну с того, что устройство у неё не очень сложное, работает на бензино-воздушной смеси, включается в сеть 220 в.

Состоит из старого, но рабочего компрессора от холодильника

Обычного включателя и пускового реле (из того же холодильника). При разборке холодильника я зарисовал схему подключения, куда какой провод идёт и т. д., что значительно облегчило мне монтаж, т. к. я не электрик.

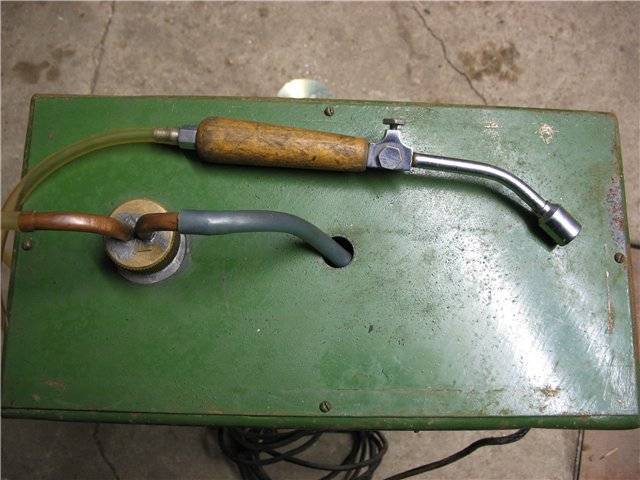

Выходная трубка компрессора соединена гибкой трубочкой с ёмкостью, где готовится бензино-воздушная смесь

Устройство этой ёмкости простое: в ёмкость на 1/3 заливается бензин, трубка подачи воздуха находится ниже уровня поверхности бензина и при включении начинает булькать, в результате чего воздух обогащается парами бензина и через выходную трубку в крышке ёмкости подаётся к самой горелке. Саму ёмкость я сделал из старого дизельного топливного фильтра, приварив к ней снизу бачок от керосинки.

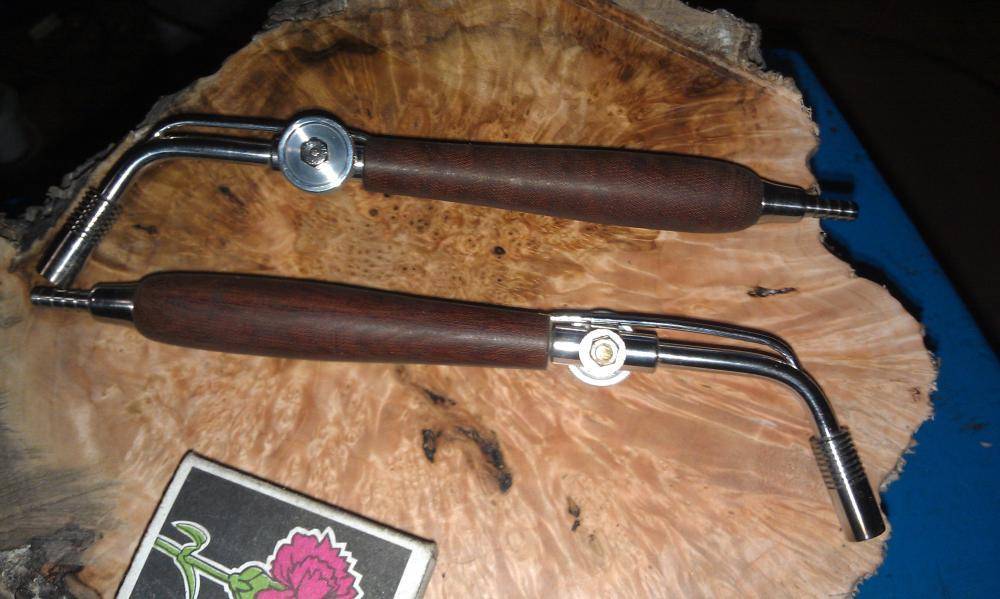

Вот сама горелка:

Я её сделал из использованного баллончика СО2

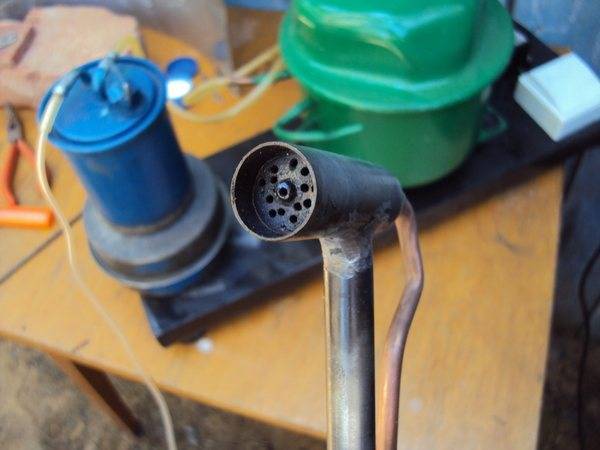

Внутри латунная пластина с отверстиями. в середине которой основной топливный жиклёр (медная трубка)

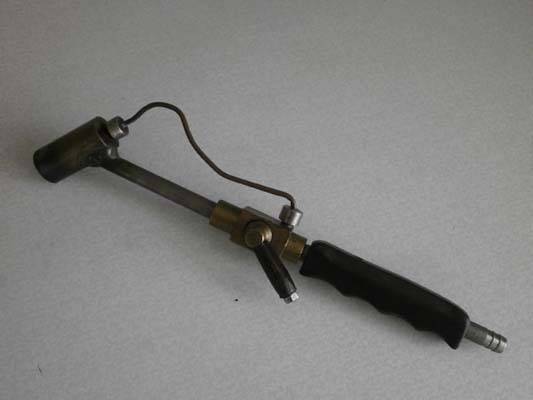

Краник регулировки количества смеси, подаваемой к жиклёру. Краник обычный водопроводный, я его снял со старых батарей, когда их менял, предназначался для спуска воздуха из системы отопления.

С ручкой сильно не заморачивался, просто обмотал изоленой

Всё это дело спаяно обычным припоем, только саму голову с соплом я приварил (хотя можно было тоже припаять, температура при работе там небольшая). Соединена с ёмкостью обычной трубкой от капельницы.

В качестве ёмкости для плавки я использую обычный красный кирпич, отрезал болгаркой от него необходимый кусок и выбрал в середине точильным камнем небольшую полость, чтобы расплавленный металл не вытекал.

Из дополнительных инструментов необходимо: кривые плоскогубцы, старый напильник и зажигалка.

И ещё особый порошок, похожий на ангельскую пыль, без которого вся работа пойдёт на смарку

Так же необходимо подумать о технике безопасности: Работать на улице или в чистом хорошо проветриваемом пожаробезопасном помещении, металлический экран и несгораемую основу (кирпич), которую можно безопасно нагревать (температура пламени горелки около 1500 градусов). И можно работать. Вчера я впервые работал с серебром, отлично плавится, вот такое кольцо у меня получилось

Здесь я хочу показать, как работает сам аппарат. Плавлю латунные стержни.

Как видно горелка справляется со своей задачей хорошо. Моё увлечение только кольцами не ограничится, хочу с её помощью постичь ещё очень многое: литьё в опоку, пайка, плавка стекла и ещё много чего. Слиток после плавки.

От сырья до готового изделия

Как видно из вышеперечисленного, сделать такое устройство не сложно и не затратно. Нет ничего невозможного. Идите навстречу к своей цели, воплощайте её в жизнь, ни перед чем не останавливайтесь и у вас всё получится, друзья. Всем пока. Будьте полезны обществу!

Найдены возможные дубликаты

изолента не синяя – сломается быстро

пойду срочно переделаю!

ни у кого ещё не ебануло, достаточно знать элементарные законы физики, чтобы так не думать

Не, там прикол, как у Орков в WH40 – работает от сознания “оно работает” ))))

Всё отлично, но на входе компрессора всё же фильтр дешёвый автомобильный просится, на ресурс компрессора он повлияет неплохо. У меня тоже компрессор из холодильника используется для воздуха

Особенности конструкции и принцип работы

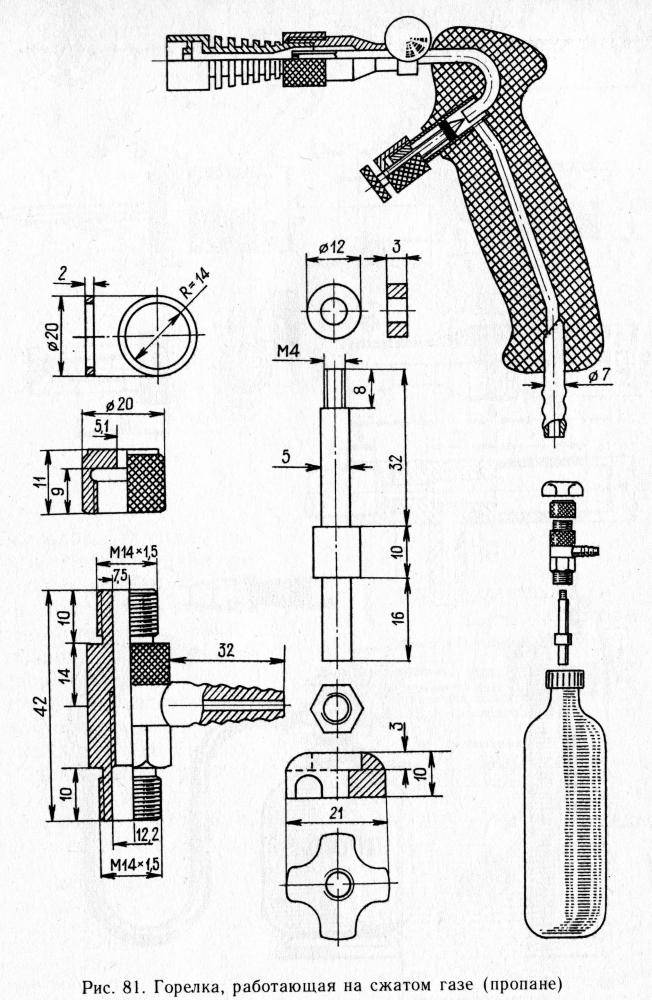

В конструкцию бензиновой горелки для пайки включены два главных элемента — топливный резервуар и горелочное устройство, именуемое эжектором. Оно служит для создания необходимой скорости движения газовоздушной среды благодаря возникновению тяги при сгорании смеси.

Для работы БГ в резервуар заливают допустимый уровень топлива, и закрывают крышкой со специальным уплотнителем, защищающего емкость от утечки бензина во время хранения или работы. Резервуар БГ оборудован насосом для подкачки воздуха и создания избыточного давления, обеспечивающего быструю и качественную транспортировку смеси к соплу горелочного устройства.

Топливо, заливаемое в ёмкость БГ, должно иметь качество согласно требованиям завода-изготовителя. Низкокачественный бензин будет создавать дымность факела, и засорять форсунку. Кроме того не сертифицированное топливо повышает уровень взрывоопасности горелки.

Устройство бензиновой паяльной лампы

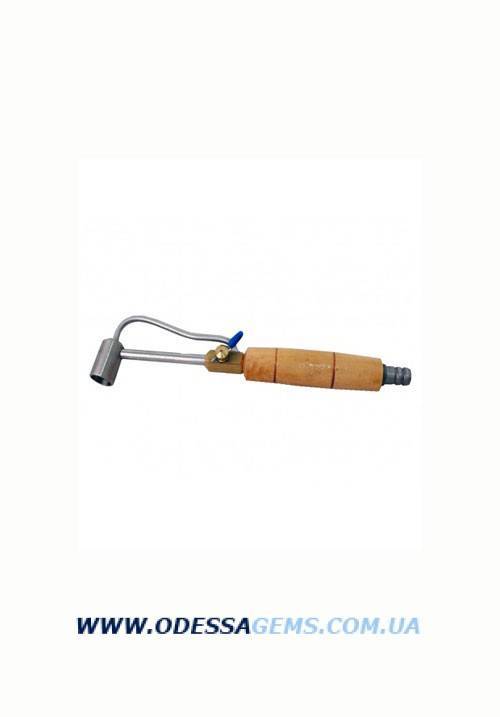

При покупке БГ контролируют следующие характеристики:

1. Объем топливной емкости.
2. Предельный уровень заполнения бензином.
3. Максимальное рабочее давление.
4. Часовой расход бензина.
5. Диаметр выходного сопла.
6. Вес пустого прибора.
7. Гарантийные заводские обязательства.
8. Срок эксплуатации горелки.

Эти показатели имеют прямое отношение к популярности моделей у пользователей. Наиболее покупаемыми являются с объёмом 2л, с максимальным заполнением 1.8 л, с предельным давлением — 0,3 МПа и расходом топлива до 1.2 л/час. Производители дают устройству годовой период гарантийного обслуживания и обещают 5 лет безаварийной эксплуатации.

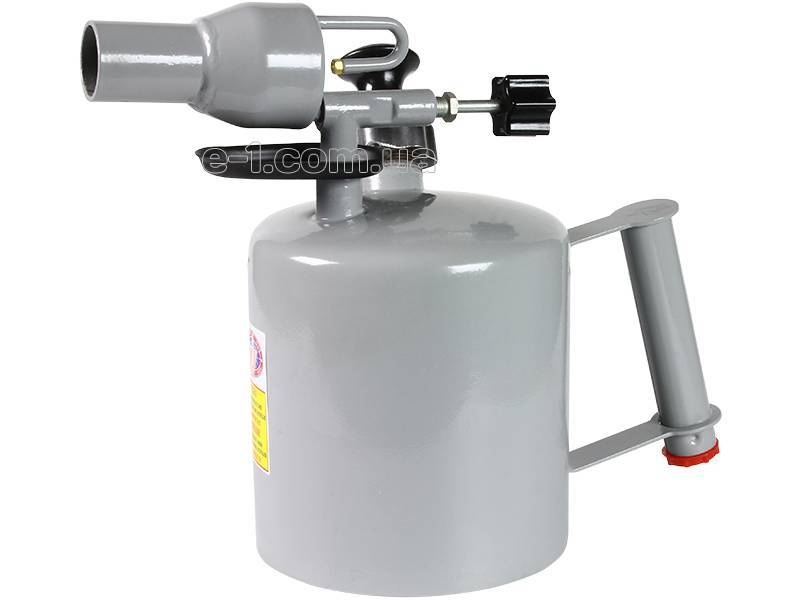

Бензиновая паяльная лампа
