Дружба 4 — бензопила, которая до сих пор пилит!

Самоделки из «Дружбы-4»

Как видно, особых проблем с работой этой замечательной пилы не возникает. Поэтому характеристики бензопилы «Дружба 4» такие привлекательные. Другие удачные моменты конструкции – компактность сцепления, компоновка самого двигателя – позволяют использовать её в качестве неплохого силового агрегата для многих самодельных устройств.

Ещё в 1973 г. на базе двигателя от бензопилы «Дружба» было создано несколько модификаций сверхлёгкого вертолёта, который, к сожалению, до серийного производства не довели. Тем не менее, МАИ Х-3 летал.Создание устройств на базе двигателей от «Дружбы», которые передвигаются по земле, оказалось гораздо проще. При создании некого подобия мопеда, правда, пришлось использовать довольно большую ведомую шестерню и промежуточного понижающего вала.

Наиболее эффективными устройствами считаются мотокультиваторы и агрегаты для уборки снега. Но и здесь требуется установка системы, отвечающей за снижение оборотов.

В заключение можно вспомнить о том, что пила «Дружба» иногда комплектовалась системой с гидравлическими клиньями. Вся эта конструкция была очень эффективна при работах по валке леса. Кстати, получалось довольно просто установить направление падение дерева.

Видео обзор

Компоновка двигателя с редуктором у этой пилы настолько удачна, а сцепление настолько компактно, что устройство является почти готовым силовым агрегатом для многих интересных самоделок.

Но он летал! А вот ездить на движке от «Дружбы» значительно проще. По снегу и по твердым дорогам.

Правда, достаточно высокие обороты на выходном редукторе пилы требуют установки большой ведомой шестерни на тяговое колесо, промежуточного понижающего вала или уменьшения диаметра самого колеса.

Напоследок стоит вспомнить о доукомплектовании пилы системой с гидравлическим клином.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Еще одной причиной большой популярности бензопилы Дружба является широкий спектр возможных самоделок своими руками из этого инструмента. В советское время ее применяли везде, где это только возможно. Давайте рассмотрим наиболее распространенные модели самодельных устройств с внушительной доработкой.

Снегоход

Популярность бензопилы Дружбы при разработке снегохода обусловлена простотой конструкции и разборке устройства.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Техника безопасности

Основные правила безопасности при работе с бензопилой:

• работа с неисправным инструментом строго запрещена. Перед каждым продолжительным периодом работы бензопила должна быть тщательно проверена на полную исправность, а все регулируемые узлы необходимо обязательно настроить;
• работы с пилой следует проводить исключительно в защитной экипировке;
• управление пилой должно проводиться при помощи обеих рук;
• максимально допустимое время работы с бензопилой в течение смены при регулярном перерыве составляет 112 минут, при не регулярном — 48 минут;
• все работы бензоинструментом должны проводиться исключительно на открытом воздухе;
• при пуске мотора трос ни в коем случае не должен быть намотан на руку, а цепь не должна касаться каких-либо предметов;
• во время пиления первым поверхности древесины должен касаться упор редуктора и только после этого пильная цепь приводится в движение;
• пиление концевой частью шины агрегата строго запрещено;
• освобождать зажатую цепь нужно только при выключенном двигателе;
• при обрыве цепи двигатель необходимо обязательно выключить;
• во время работы на валке деревьев обязательно следует соблюдать все правила безопасности при лесозаготовке.

При работе с «Дружбой-4» необходимо соблюдать и общие правила пожаробезопасности:

• все горючие материалы хранятся в герметичной емкости, в прохладном, пожаробезопасном месте;
• заправлять бак следует при выключенном моторе, на расстоянии не менее чем 20 метров от любого источника открытого пламени;
• во время заправки пилы горючими материалами курить строго запрещено;
• вымазанные в горючие жидкости участки пилы нужно обязательно вытереть насухо.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

• бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
• во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
• стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
• цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

• лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
• перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
• ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Какой карбюратор стоит на бензопиле Дружба-4

На всех бензопилах Дружба-4 старого образца стоят карбюраторы КМП-100.

КМП-100 примечателен тем, что это был единственный в стране карбюратор для бензопил. Его ставили и на бензопилу Урал. А кроме бензопил Дружба и Урал никаких других в стране не выпускалось и не завозилось. Поэтому карбюратор КМП-100 у нас хорошо знаком. Он прост, надежен, сконструирован с большим запасом прочности.

На моделях бензопил Дружба-4 выпуска после 1993 г можно встретить карбюраторы КМП-100А и КМП-100АП. Сегодня такие карбюраторы можно найти в продаже как в «безымянном» варианте, так и под брендом Rezer. Варианты А и АП существенно отличаются как между собой, так и от КМП-100 и 100У.

Мы рассматриваем старый классический карбюратор КМП-100, работавший на миллионах бензопил Дружба-4, многие их которых эксплуатируются до сих пор.

Устройство

КМП-100 можно считать карбюратором нового поколения, несмотря на возраст. На нем впервые в стране была применена эластичная мембрана вместо поплавка. До того на бензопилах применялись поплавковые карбюраторы, как на всех двухтактных двигателях (мопеды, мотоциклы и т.д.). В поплавковом карбюраторе при наполнении накопительной камеры карбюратора всплывает поплавок, и его игольчатая ось перекрывает подачу топлива.

Поплавковый карбюратор не может работать в перевернутом состоянии, что является большим недостатком для бензопил. Но мембранный карбюратор может работать в любом положении, даже когда бензопила перевернута.

Карбюратор КМП-100 выполнен по классической схеме.

• Корпус с каналами для поступления топлива и воздуха, накопительной топливной камерой и камерой смешения топливно-воздушной смеси (труба Вентури).
• Крышка корпуса.
• Дроссельная (газовая) заслонка.
• Жиклер с калиброванным отверстием.
• Эластичная мембрана.
• Коромысло с клапаном, перекрывающим подачу топлива из бензобака при наполнении камеры карбюратора.
• Два регулировочных винта.
• Прокладки.

Всего в карбюраторе бензопилы Дружба-4 25 деталей, включая несъемные каналы и камеры в корпусе.

Принцип работы

Карбюратор КМП-100 обеспечивает работу ДВС в трех режимах:

• Холодный запуск.
• Малые и средние обороты.
• Максимальные обороты (газ на всю).

До запуска двигателя подача топлива в двигатель перекрыта мембраной, связанной с клапаном.

Перед запуском топливо подкачивают вручную кнопкой подкачки (подсос или праймер).

При запуске и работе двигателя ход поршня создает разрежение в диффузоре карбюратора. Из-за разницы давления мембрана изгибается, давит на клапан и открывает подачу топлива.

Топливо смешивается с воздухом и за счет вакуума, образовавшегося при ходе поршня, засасывается в камеру сгорания.

Регулировочные винты определяют количество подаваемого топлива и качество топливно-воздушной смеси. Топливную смесь, в которой много бензина и недостаточно воздуха, называют обогащенной.

Чрезмерно обогащенная смесь может не выгорать полностью из-за недостатка кислорода. Это приводит к перерасходу топлива или к заливу свечи зажигания.

В обедненной смеси мало бензина. Двигатель не может работать на полную мощность, смесь сухая, поршневая система перегревается и быстрее изнашивается.

Обороты двигателя регулируются положением дроссельной заслонки в карбюраторе. Когда она открыта полностью, топливно-воздушная смесь поступает без ограничений (газ на всю).

Когда она закрыта, топливо поступает по минимуму и двигатель работает на холостых оборотах.

Из какого материала сделан карбюратор бензопилы Дружба-4

При сборке карбюратора КМП-100 используют детали из разных металлов.

• Корпус карбюратора КМП-100 отлит из сплава алюминия и цинка.
• Винты регулировки и крепления выполнены из стали.
• Жиклер с калиброванным отверстием сделан из латуни.
• Мембрана сделана из эластичного бензостойкого пластика.
• Дроссельная заслонка выполнена из сплава на основе стали, с добавками для устойчивости к окислению и коррозии.
• Прокладки вырезаны из паронита.

Корпус более современных карбюраторов КПМ 100У мог быть отлит из алюминиевого сплава с добавлением магния для облегчения веса.

Обзор моделей бензопилы Дружба

Давайте более подробно рассмотрим линейку Пермского машиностроительного завода:

1. Бензопила Дружба 2.
2. Бензопила Дружба 4.
3. Бензопила Дружба 4 Электрон.
4. Бензопила Дружба-5Э.

Рассмотрим подробнее данные модели.

Бензопила Дружба технические характеристики

Параметры и характеристики	«Дружба-2»	«Дружба-4М Электрон»	«Дружба-5Э»
Мощность устройства	2,2 кВт	2,94 кВт	3,7 кВт
Показатели частоты вращения	3200 об/мин	5200 об/мин	6200 об/мин
Наличие автоматической цепной смазки	Отсутствует	Присутствует	Присутствует
Наличие электронного зажигания	Отсутствует	Присутствует	Присутствует
Объём бака смазочной системы	240 мл	240 мл	240 мл
Длина шины	45 см	45 см	45 см
Вес агрегата	12,5 кг	12,5 кг	11,7 кг
Габаритные размеры	46х50х86,5 см	46х50х86,5 см	46х46х88 см

Дружба 2

Сразу же после своего появления в 1955 году, бензопила Дружба 2 приобрела огромную популярность среди работников лесного хозяйства и садоводов-любителей. Инструмент, на тот момент, обладал рядом существенных преимуществ, главными из которых была высокая производительность, простота в использовании и ремонте. Двухтактный одноцилиндровый двигатель выдавал мощность около 3 л.с. (2,2 кВт), при этом частота вращения достигала 3 200 оборотов в минуту.

С точки зрения современного потребителя эти показатели не особо впечатляют. К тому же у бензопилы были и другие недостатки. Производители в те времена не слишком заботились о безопасности потребителей своего инструмента. Пила не имела системы мгновенной остановки и кнопки остановки двигателя, заглушить его можно было вручную, перекрыв доступ топлива.

Бензопила Дружба 2

На первых моделях отсутствовала система автоматической смазки цепи, это понижало производительность работы и приводило к быстрому износу режущей кромки. Не вызывал восхищения и вес бензопилы Дружба – около 13 килограмм в снаряженном состоянии.

Дружба 4

Эта модель также давно устарела, однако продолжает пользоваться определенной популярностью. По сравнению со своей предшественницей, Дружба 4 имела ряд серьезных усовершенствований.

Прежде всего, создатели инструмента предусмотрели наличие смазки цепи, увеличилась и мощность двигателя до 4 лошадиных сил (2,94 кВт), при рабочем объеме в 95 см3. Цилиндр и поршень двигателя изготовлены из высокопрочного алюминиевого сплава, что увеличило их срок службы. общая скорость вращения вала — 5000-5400 оборотов в минуту.

Бензопила Дружб 4

Новая пила получила принудительную воздушную систему охлаждения двигателя. Зажигание свечи осуществляется посредством магнето и специального провода. Бензин из бака поступает самотеком – стоит только открыть топливный кран. В соответствии с инструкцией по эксплуатации бензопилы Дружба 4, для двигателя необходима топливная смесь в соотношении масло/бензин 1:15. Позаботился производитель и о комфорте работников – на пилу был установлен новый, усовершенствованный глушитель.

                                            Строение бензопилы Дружба

Дружба 4 Электрон

Новое изделие отличалось наличием электронного зажигания. Его мощность — 3 кВт. Расход топлива — 720 г/кВт ч; расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Дружба 4 Электрон

Дружба-5Э

Последняя модель бренда получила название Дружба-5Э. Она отличалась большей мощностью двигателя (до 5 лошадиных сил) и более высокой производительностью. При этом инструмент потерял в весе 800 грамм. Операторы отметили меньший уровень издаваемого шума – в очередной раз был модернизирован глушитель.

Бензопила Дружба-5Э

В середине 90-х популярность инструментов этого модельного ряда резко падает, в связи с ухудшившимся качеством сборки и применением некачественных материалов.

Обзор модельного ряда первых советских бензиновых пил “Дружба”

Первые цепные пилы “Дружба” не отличались особой эргономичностью и безопасностью, однако были востребованными и пользовались спросом не только на территории Советского Союза. У них не было цепного тормоза, виброгасящей системы, смазки цепи. Все что у них было — большой вес (более 13 кг) и высокая мощность. Эти мотопилы эксплуатировались на лесоповалах, так как основным их назначением было и остается валка деревьев и резка бревен разной толщины. Итак, Советский МашПром выпустил следующие модификации цепных пил “Дружба”:

1. Бензопила “Дружба 2”.
2. Цепная бензопила “Дружба 4”.
3. “Дружба 4-А”, цепная мотопила.
4. Модернизированная пила «Дружба-4А-Электрон».
5. Бензопила “Дружба 4М Электрон”.
6. “Дружба-5Э”, бензопила.
7. “Дружба-Алтай” цепная бензопила.
8. Бензиномоторная пила “Дружба 60”.

Рассмотрим подробнее каждую модификацию этих легендарных пил:

Бензопила “Дружба 2”

Эта цепная пила получила прочный алюминиевый корпус и оборудована двухтактным одноцилиндровым двигателем внутреннего сгорания мощностью 2200 Вт, или 2,99 лошадиных сил. Запуск бензопилы ручной, от пускового тросика. Массивные рукоятки крепятся к вентилятору, виброгасящие демпферы, смазка цепи и тормозная система еще отсутствуют. Остановить бензопилу можно было лишь одним способом — перекрыв подачу топлива в двигатель. Длина пильной шины достигала 45 см. Массивный внешний вид и солидный вес бензопилы (12,5 кг), а также недоработки, касающиеся безопасности были стимулом к новым разработкам.

Бензопила ДРУЖБА 2

Технические характеристики бензопилы “Дружба 2”:

Параметры и характеристики	«Дружба-2»
Мощность устройства	2,2 кВт
Показатели частоты вращения	3200 об/мин
Наличие автоматической цепной смазки	Отсутствует
Наличие электронного зажигания	Отсутствует
Объём бака смазочной системы	240 мл
Длина шины	45 см
Вес агрегата	12,5 кг
Габаритные размеры	46х50х86,5 см

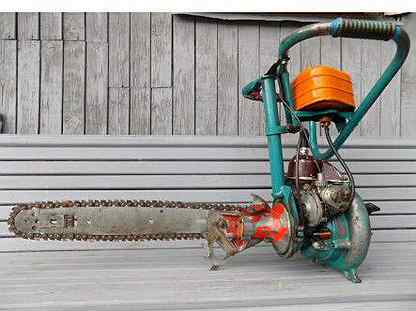

Цепная бензопила “Дружба 4”

Изменения коснулись внешнего вида пилы, теперь рукоятки крепятся не к вентилятору, а к хомуту, объединяющему редуктор и двигатель. Масса бензопилы осталась прежней — 12,5 кг. Увеличилась мощность двухтактного ДВС до 4-х лошадиных сил. На фото показана эта модель, мы видим два независимых узла, объединенных вместе хомутом: мотор и пильный агрегат. Шина длиной 45 см. Модель универсальная, выполнить ремонт можно было даже в полевых условиях.

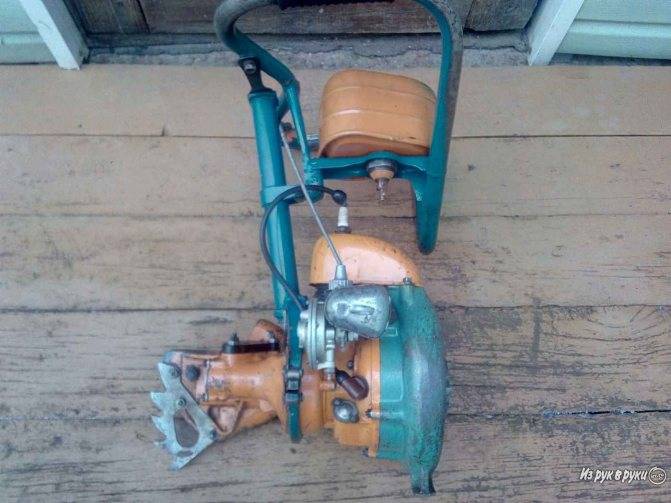

Цепная бензопила “Дружба 4”

Характеристики двигателя:

• марка и модель: МП-1 (одноцилиндровый, карбюраторный, двухтактный, воздушное охлаждение);
• рабочий объем: 94 куб. см.;
• мощность: 4 л.с. (2,94 кВт.);
• максимальные обороты коленвала: 5200 об/мин;
• система смазки: бензин с маслом;
• система соединения с пильной гарнитурой: фланцевое соединение фиксируемое хомутом.

“Дружба 4-А”, цепная мотопила

В конструкцию были внесены изменения — встроена система подачи смазки на пильную цепь, что продлило ресурс гарнитуры. Производитель усилил подшипник коленвала, снабдил бензопилу “Дружба 4А” аварийным тормозом, срабатывающим при обрыве цепи. Еще две инновации: контактное магнето и улучшенный карбюратор КМП-100.

Дружба модель 4А

Модернизированная пила «Дружба-4А-Электрон»

Мощность бензопилы осталась неизменной — 4 л. с., модернизация коснулась системы зажигания — впервые цепная пила была оборудована зажиганием электронного типа. Маслонасос, тормоз цепи и карбюратор остались неизменными. Пильная шина 45 см.

Как проверить и починить блок зажигания у бензопилы.

В настоящее время рынок насыщен бензопилами иностранного и отечественного производства, отличающиеся между собой видом, размером, мощностью, но всех их объединяет одна главная деталь — бензиновые двигатели. Поджиг топливо-воздушной смеси в камере сгорания двигателя в предшествующих отечественных двигателях бензопил проводился искрой, получаемой от магнето, которое, впоследствии, было заменёно производителями на электронный блок зажигания бензопилы (МБ-1 и МБ-2). Можно разобрать блок зажигания по частям и ковыряться в них, сопоставляя с исправными, а можно собрать простое устройство, которое поможет за пару минут определить неисправность в электронном блоке зажигания бензопилы.

Как сделать устройство для проверки блока зажигания бензопилы.

Катушка возбуждения(названа по нашим определениям) предназначена для возбуждения переменного магнитного поля, в которое помещается проверяемый электронный блок зажигания бензопилы. Импульсная катушка(названа так же по нашим определениям) питает напряжением систему(сигнальную катушку) электронной коммутации, то есть электронный коммутатор. Тестирование электронного зажигания бензопилыТехника определения устройством неисправности зажигания бензопилы. Принцип таков: возле концов подковообразного сердечника размещается испытуемый блок зажигания бензопилы, а на выходе высоковольтной катушки проверяется высоковольтный разряд. У проверяемого блока МБ-1 и МБ-2 отпаивается вывод от от импульсной(сигнальной) катушки(в некоторых случаях можно этого не делать, если её сопротивление соответствует эталонному).Проверка самих катушек производится омметром(тестером) и под напряжением. Омметром проверяется соответствие омического сопротивления обмотки катушек указанным данным заводом производителем. 2. От корпуса катушки на конденсаторную клемму ≈ 1Ω.Отсутствие сопротивления свидетельствует об обрыве обмотки. Вольтнакопительный конденсатор проверяется тестером или меняется на заведомо исправный. Ну, а если при проверке электронного зажигания искрового разряда не наблюдалось, то вероятной причиной в этом будет неисправность схемы электронной коммутации зажигания.<legend>Советы</legend>
