Варианты самодельных стоек
Рассмотрев устройство стойки, можно перейти к наиболее распространенным вариантам ее исполнения. Возможности к конструированию ограничиваются по большей степени наличием материалов, сложности в исполнении и требованиям к проводимым работам.
Так при желании можно собрать даже самодельный токарный станок, при помощи которого можно будет выполнять некоторые фрезерные работы. Для этого нужно добавить возможность горизонтального передвижения заготовки.
Еще одним вариантом модернизации станка является возможность высверливания под углом, добавив к устройству станка поворотную пластину с отверстиями фиксации направляющей стойки под нужный угол.
Изготовление подобных механизмов требуется для выполнения более сложных задач, зачастую требует наличия сложного оборудования и опыта его применения. Для более простых, и не особо частых работ важны простота сборки и доступность материалов. Ниже будут приведены как раз такие варианты изготовления механизмов.
Из распространенных материалов
Преимуществом такого держателя является отсутствие строгих чертежей, минимум требуемых материалов и их шаговая доступность. Для его сборки не требуются особые навыки, а инструменты, применяемые в создании подобного держателя, находятся у любого домашнего мастера.
Станина для дрели в этом случае выполняется из дерева. Подойдет любая доска, главное — возможность выдержать мощность дрели с небольшим запасом. Для опоры и направляющего механизма подойдет что угодно, при условии устойчивого положения конструкции. Сама стойка крепится к опорке, с противоположной стороны фиксируются направляющая. Опора должна выдерживать вес всей стойки и собственно дрели.
Кронштейн для ручной дрели делается из тонкой твердой фанеры, в которой высверливается отверстие нужного диаметра. На основание данный кронштейн монтируется с помощью строительных уголков. Подъемный рычаг можно сделать из бруса нужной толщины.
Вся полученная конструкция соединяется при помощи тех же строительных уголков к станине и опоре.
Из рулевой рейки
Подобное устройство пользуется популярностью, оно достаточно прочно и долговечно. Его изготовление требует некоторого опыта, подходящих материалов и инструментов.
Так как данная стойка более тяжелая, то станину и стойку изготавливают из металла. На место крепления рулевой колонки устанавливается поворотный механизм, например, маховик.
Кронштейн для дрели ставится на каретку крепления рулевых тяг. Направляющую можно изготовить из профильного листа. Вся конструкция собирается очень быстро из доступных материалов.
При выборе самодельной стойки следует опираться на стоимость необходимых деталей, требуемый функционал и простоту изготовления.
Основные параметры – расчет мощности, оборотов, передачи
Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.
Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается
Важно правильно подобрать передаточное число
Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов
На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.
Циркулярка из ручной циркулярной пилы
В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:
Обратите внимание!
Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
- Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож
- Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
- Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
- Лёгкую замену рабочего органа, не требующую сложных манипуляций.
Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.
Порядок сборки
Самодельная циркулярная пила своими руками легко может быть собрана при наличии в домашней мастерской ненужной болгарки.
Для произведения полной сборки аппарата нужно подготовить следующие материалы и инструменты:
- болгарка;
- алюминиевый угол;
- гайки;
- металлический прут или труба;
- металлическое полотно;
- упор для скольжения (нужно собрать);
- осевая рукоятка (нужно сделать).
В первую очередь сооружается упор с необходимыми отверстиями. Его конструируют, используя короткие части уголка из металла. Обрезки угла будут располагаться с двух сторон от зубчатого диска.
Для них по бокам необходимо сделать выемки глубиной от 0,2 до 0,5 см. Чтобы нижние кромки уголков не соприкасались с разрезаемым элементом, их следует сгладить.
Детали крепятся сзади и спереди поперечными связками с помощью гаек и болтов.
Видео:
https://youtube.com/watch?v=K2u3zO1l9EY
Схема сборки упора не сложная. На корпус надевают металлический хомут, стяжку которого производят снизу устройства.
Затем готовят отверстие, через которое изделие крепят хомутом, для заднего крепления, которое фиксирует упор для последующего скольжения.
В редукторе аппарата высверливают отверстия с нанесенной резьбой, в которые будут крепиться небольшие детали.
В начале работы редуктор разбирается для определения подходящего места, на котором будут выполнены углубления.
Выемки требуются для последующего крепления осевой рукоятки. Если будет использована ручка, расположенная сбоку у обыкновенной болгарки, то выполнить отверстие будет довольно сложно.
Если рукоятка выполнена в виде рога, то дальний ее конец следует расплющить и проделать углубления под ось. В выемки, находящиеся в редукторе, вставляют направленную вперед деталь. Края детали прижимают.
Используя подкладку шайбочек под переднюю часть упора, равняют параметры зазора по всей продолжительности циркулярной пилы.
Если применяется штанга 0,6 см, то понадобятся тонкие шайбочки. На задней части штанги наносят резьбу.
Затем деталь помещают в выемку на рукояти. Теперь приспособление готово к использованию.
В процессе эксплуатации циркулярной пилы нужно соблюдать правила техники безопасности, особенно нельзя пить алкогольные напитки, так как их употребление приводит к нарушению координации.
Насадка-лобзик
Теперь выпиливать фигуры из фанеры стало проще и быстрее. Воспользуйтесь насадкой-лобзиком. Она удобна в применении, универсальна (подходит практически ко всем моделям шуруповертов) и обладает долгим сроком службы, так как изготовлена из прочных материалов. Тонкое жало помогает выпиливать из дерева даже сложные фигуры.
Насадка будет полезна опытным мастерам, плотникам, ремесленникам. Совместима с электрическими/пневматическими сверлами. Позволяет резать металлические листы из алюминия/нержавейки толщиной до 2 мм.
Лобзик для выпиливания фигур из фанеры и тонких листов металла
| Цена | 1 206,51 — 2 413,02 руб. |
|---|---|
| Рейтинг | 4,9 |
| Отзывов | 28 |
| Заказов | 46 |
| Доставка в РФ | Платная |
Гибкий вал — удлинитель
Гибкий вал незаменим для мебельщиков. Он помогает крепить фурнитуру, прикручивать небольшие полочки и собирать составные элементы даже в труднодоступных местах. Вал изгибается под большим углом и передает движение от шуруповерта к насадке, расположенной на конце, позволяет быстро вкручивать саморезы.
Гибкий удлинитель для шуроповерта и дрели
Приспособление изготовлено из качественных материалов. Вал устойчив к постоянному использованию, не перетирается и не деформируется. Подходит для большинства современных дрелей и совместим с различными крепежами.
| Цена | 120,66 руб. |
|---|---|
| Рейтинг | 4,8 |
| Отзывов | 73 |
| Заказов | 145 |
| Доставка в РФ | Бесплатная |
Шуруповерт как генератор
Шуруповерт используется для генератора. Это сделать до боли просто. Необходимо снять аккумуляторную батарею, на клеммы посредством крокодильчиков присоединить провода и подключать их к потребителю. Непременно за ранее нужно мультиметром проверить полярность. В патрон необходимо воткнуть и зажать шестигранный ключ для сборки мебели. Средством вращения шпинделя будет вырабатываться ток, который поступит потребителю. Правда, необходимо отметить, что напряжения вырабатываемого этой электронной машиной хватит может быть для зарядки мобильника либо работы маленький светодиодной лампы.
Токарный станок по дереву
Создание изделий из деревянной заготовки не обойтись без станка для работы по дереву. В качестве рабочей поверхности станка можно использовать верстак из дерево с ровной поверхностью.
По размерам инструмента из рейки выполнить постель, в которой будет расположен и зафиксирован шуреповерт. Для фиксации применяется обычный хомут. Постель крепится к основанию при помощи саморезов или струбцины.
В патрон шуруповерта помещается оправка с зубьями. Для изготовления задней бабки подойдут 2 бруска с винтом для регулировки, заточенные под размеры конуса. Крепится бабка напротив шуруповерта. При этом его ось должна находиться на одном уровне с регулировочным винтом бабки.
Струбциной закрепить задний упор на основании будущего станка. Простой токарный станок для работы по дереву готов к использованию.
Подборка товаров с AliExpress
На сайте Алиэкспресс на выбор покупателю предлагаются различные варианты адаптеров, с помощью которых можно превратить обычную дрель или шуруповерт в ручную циркуляную пилу. Наиболее оптимальным из них является набор, состоящий из комплекта пильных дисков различного диаметра и приводных полуосей.
Кроме них, в комплект поставки могут входить фрезы различного диаметра для выпиливания небольших пазов.
Представляем вашему вниманию подборку из 3 самых лучших предложений, которые можно встретить на AliExpress.
- Самый лучший набор по соотношению цены и качества. В комплект входит диск диаметром 110 мм. Переходник, шайба, гайка и ключ для крепления диска. Лучший выбор. Посмотреть на AliExpress.
- Лучший комплект из разных дисков. Набор включает в себя 2 адаптера и 5 дисков (от 22 до 44 мм) для распиливания разных материалов. Выполнено из нержавеющей стали. Посмотреть на AliExpress.
- Еще один интересный комплект из 5 дисков по приятной цене. Набор включает в себя 5 дисков с диаметром от 22 до 44 мм, отличается от предыдущего ценой — немного ниже, т.к. продано еще мало. Поэтому успевайте покупайте. По качеству ничем не отличается от предыдущей. Посмотреть на AliExpress.
Обратите внимание на количество отзывов, рейтинг и цену — успевайте купить насадку, пока действует скидка
Можно ли сделать самодельную циркулярку с двигателем от мотоблока
В интернете можно найти немало схем и описаний для создания циркулярной приставки к мотоблоку самостоятельно. Одним из вариантов является использование стола из брусьев. Конструкция соединяется воедино при помощи болтовых соединений. В данном случае мотор отсоединяется от мотоблока и закрепляется непосредственно под столешницей на поперечной доске. Специально изготовленный шарнир надежно закрепит силовую установку в заранее отмеченном месте станины.
Понадобится также шпиндель от велосипеда и звездочка Д8 или Д6 от мотора. Естественно, понадобится вал, втулка, металлическая пластина 4-5 мм толщиной и сама дисковая пила.
Схема следующая:
В интернете есть и другие варианты изготовления приставки, использующие ременную передачу и трехручейковые шкивы — в этом случае двигатель с мотоблока не демонтируется.
Предлагаем посмотреть видео про работу самодельной циркулярки с приводом от мотоблока:
Как обеспечить безопасность и аварийную остановку
Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.
Распространенные причины травматизма:
- Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
- Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
- Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.
Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.
Циркулярная пила
Из б\у гайковерта можно сделать циркулярку. Для крепления будущего оборудования используется фанерный лист, в центральной части которого пропиливается отверстие по размерам шуруповерта. В верхней и нижней части основания инструмент крепится саморезами или хомутами.
Закрепить режущий элемент пилы можно при помощи болта M10X 50, на который надевается шайба и прокладка из резины. Режущая часть затягивается в верхней и нижней части станины.
Для создания боковушек циркулярной пилы используется фанерный лист размерами 11,5Х15 см. Они собираются при помощи саморезов. В центральной части станины прорезывается пропил (27Х40 см) для установки диска
Важно прочно закрепить пилы на станине дабы предотвратить ее люфт во время работы
Какую дисковую циркулярку выбрать для установки
Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.
Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.
Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.
Циркулярная пила
Из б\у гайковерта можно сделать циркулярку. Для крепления будущего оборудования используется фанерный лист, в центральной части которого пропиливается отверстие по размерам шуруповерта. В верхней и нижней части основания инструмент крепится саморезами или хомутами.
Закрепить режущий элемент пилы можно при помощи болта M10X 50, на который надевается шайба и прокладка из резины. Режущая часть затягивается в верхней и нижней части станины.
Для создания боковушек циркулярной пилы используется фанерный лист размерами 11,5Х15 см. Они собираются при помощи саморезов. В центральной части станины прорезывается пропил (27Х40 см) для установки диска
Важно прочно закрепить пилы на станине дабы предотвратить ее люфт во время работы
Основные узлы, материалы, инструменты
Алгоритм работы по созданию циркулярной пилы своими руками довольно прост. Сначала необходимо определить для каких целей будет использоваться циркулярка. Если это небольшой переносной станок для работы с ламинатом и фанерой, то здесь стоит задуматься над устройством из ручной циркулярной пилы, а если стоят более грандиозные задачи, то лучше подумать о более надежном двигателе и внушительных размерах станка.
В любом случае придется сделать чертежи устройства, чтобы рассчитать, как и где будет устанавливаться оборудование, как будут крепиться основные части, и заодно продумать, какой инструмент понадобится для работы.
Для небольшой переносной циркулярки из ручной пилы можно использовать популярную схему сборки корпуса из многослойной фанеры или кусков древесно-стружечной плиты. Ну а если планируется использовать ременную передачу и мотор от стиральной машины, то понадобится инструмент для работы с металлом. Здесь без сварочных работ не обойтись.
Ручной фрезер из шуруповерта
Для переделки шуруповерта в ручной фрезер понадобиться лист фанеры либо ДСП, хомут, крепежные элементы и перьевое сверло (коронка) для работы по дереву. Для крепления будущего фрезера при помощи хомута из фанеры изготавливается стойка и упор. Их размеры зависят от габаритов шуруповерта.
При помощи сверла в центральной части стойки высверливается отверстие диаметром 40 мм. Оно будет обеспечивать доступ режущей части фрезера к обрабатываемой заготовке.
На стойке хомутом закрепить шуруповерт. При этом между его патроном и стойкой нужно оставить небольшой зазор (2-3 мм). В патроне закрепить фрезу.
Самодельный ручной фрезер обладает небольшой мощностью. Его шпиндель вращается с малой скоростью. Поэтому фрезер можно применять для обработки небольших заготовок.
Станина
Этот элемент изготавливается из металлического 10-миллиметрового или из деревянного 20-миллиметрового листа. Массивность зависит от мощности дрели, а габариты — от специфики предполагаемых работ. Рекомендации по выбору габаритов будут следующими:
- Станки для вертикального сверления — 500×500 мм.
- Для разных технологических операций — 500×1000 мм.
Устойчивость стойки на станине обеспечивает подпорка. Фиксируются эти конструктивные элементы с помощью винтов.
Стойку, на которой будут направляющие, тоже можно сделать из деревянной или металлической плиты. Кроме направляющих в вертикальной плоскости на стойке монтируется зажим, с помощью которого инструмент фиксируется на ней.
Порядок сборки таков:
- На подставке-станине фиксируется подпорка.
- На основании винтовыми соединениями закрепляется стойка, которую соединяют затем с подпоркой.
- На стойке фиксируются направляющие, чью роль могут выполнять телескопические мебельные устройства.
- На подвижной части направляющих монтируется каретка, где размещается крепление для фиксации инструмента.
Подбирая направляющие, проверьте их на наличие поперечного люфта.
Длина каретки, также металлической или деревянной, зависит от размеров вашей дрели. Этот конструктивный узел, которым оснащается мобильная стойка, может выполняться в следующих двух вариантах:
- С закреплением дрели хомутами. Используемые хомуты продеваются в отверстия, которые были предварительно просверлены в каретке. Зажим инструмента и надежная его фиксация на каретке обеспечивается благодаря затяжке хомутов.
- С использованием специальной колодки — кронштейна, где закрепляется дрель. Изготавливается он из деревянной плиты, крепящейся к каретке под 90 ° на металлических уголках. Для фиксации в колодке высверливается отверстие, чей диаметр на 0,5 мм меньше сечения инструмента, и делается прорезь, чтобы инструмент вошел в посадочное отверстие.
Отверстие в колодке для установки дрели выполняется по такому алгоритму:
- На поверхности колодки чертится круг, соответствующий диаметром устанавливаемой дрели.
- Во внутренней части окружности, по ограничивающей ее линии, высверливаются отверстия небольшого диаметра.
- Перегородки, образовавшиеся между просверленными отверстиями, прорезаются ножовкой или иным подходящим инструментом.
- Края отверстия обрабатываются напильником или надфилем полукруглой формы рабочей поверхности.

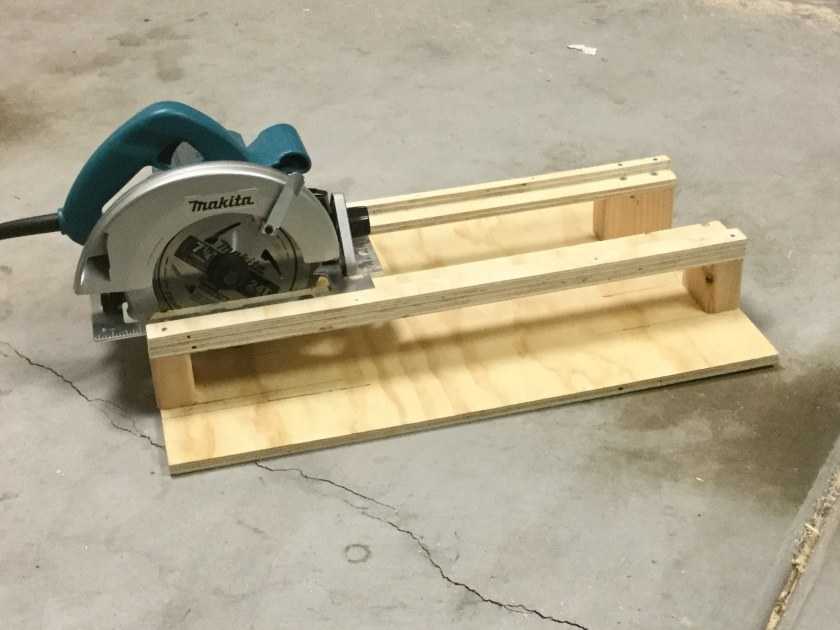

4 Ручная дисковая пила – превращение в стационарную
Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.
Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.
Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.
Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.
Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.
Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.
Простая циркулярка из болгарки или дисковой пилы
Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.
Необходимые принадлежности
Для работы понадобится:
- многослойная фанера толщиной 10 мм и более;
- выключатель и провод;
- болты со шляпкой под потай;
- шурупы;
- деревянный брусок 40х40 мм.
Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.
Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.
Последовательность действий
Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.
Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.
В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.
Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.
Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.
Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.
В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.
Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.
Ручной вариант из болгарки
Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.
Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.
На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.
В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.
Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.
Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.
Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.
На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.
