Бензопила — что это, ее устройство и принцип работы

Типичные неисправности и ремонт бензопил бренда Husqvarna

Приобретая бензопилу Husqvarna важно уточнить, какие для нее характерны неисправности. Также нужно разобраться, как устранить такие неполадки

В этом разберемся далее.

Как отрегулировать карбюратор на бензопиле Хускварна?

Отрегулировать карбюратор необходимо в том случае, если:

1. Двигатель запускается с трудом.
2. Увеличились обороты на холостом ходу.
3. Не увеличиваются обороты, и нет тяги.
4. Во время работы инструмент дымится.

Чтобы настроить работу карбюратора, нужно будет подготовить отвертки для винтов, тахометр, крестовую отвертку и компрессор для продувки.

Для начала бензопила устанавливается на заводские настройки, включается и прогревается в течение двух минут. Затем, используя винт вращения, нужно найти положение, в котором движок будет работать на самых больших оборотах. После этого винт необходимо повернуть на четверть оборота в обратную сторону и настроить мощность инструмента. Чтобы это сделать, следует подсоединить тахометр, нажать на газ и сверить значения на тахометре. Отрегулировать их можно с помощью винта

Важно довести значения до указанных в технических характеристиках

Как снять сцепление на бензопиле Хускварна?

У бензопил разных фирм есть свои нюансы в ремонте. Но принцип снятия сцепления остается похожим для всех инструментов.

В первую очередь нужно снять крышку тормоза цепи. После необходимо немного открутить гайки, тем самым снизить натяжение в цепи. Снять полностью гайки и убрать крышку можно только после ослабления. Далее снимается и разбирается цепь, а все устройство очищается от мусора. Затем нужно зафиксировать поршень, вывернув перед этим свечу цилиндра. Для фиксации нужно вращать коленвал, пока не закупорится выпускное отверстие. Остановить поршень можно, поместив в отверстие веревку, котрую необходимо достать после удачного окончания ремонта. На сцеплении необходимо демонтировать все гайки, разобрать механизм и проверить его на наличие поломок. Поврежденные и старые детали следует заменить на новые. После механизм собирается в зеркальном порядке.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение

Масло может попадать на цепь в недостаточном количестве или не попадать вовсе из-за нескольких причин. Они могут быть следующими:

• Слишком загрязнился фильтр
• Сломалась одна из частей насоса
• Загрязнение каналов подачи топлива
• Бензопила была заправлена густым топливом. Обычно эта проблема появляется в холодный сезон, так как масло становится гуще.

Если забились каналы для подачи топлива, то их нужно тщательно прочистить. Также необходимо контролировать количество масла в баке. В некоторых случаях может понадобиться замена насоса или самого бака.

цепь бензопилы Husqvarna

Чтобы определить, какие детали необходимо заменить, нужно полностью разобрать инструмент. Людям, которые ранее не имели дело с бензопилами, лучше обратиться в мастерскую . Так как даже после самостоятельного ремонта, проблема может не исчезнуть. Всегда есть риск неправильно собрать отремонтированное устройство.

Проектирование и эксплуатация отдельных узлов

Рассматриваемые выше отдельные компоненты бензопилы, в свою очередь, состоят из разных частей. Чтобы самостоятельно отремонтировать оборудование, вам необходимо знать конструкцию и работу основных систем.

Система зажигания

Во-первых, система зажигания бензопилы Тип контакта. Сейчас он практически не используется. Современные производители оснащают свое оборудование электронное зажигание (фото далее разобрано). По этой причине нет необходимости регулярно чистить контакты и устанавливать необходимое расстояние между ними.

Система зажигания, которая вызывает искру при запуске двигателя, состоит из следующих частей:

• Магнето;
• Свечи;
• Электронный блок;
• Проводка;
• Кнопки включения / выключения двигателя.

Внешний вид элементов системы зажигания одной из моделей бензопил Stihl показан на следующей фотографии.

Магнето. Это электрический генератор переменного тока, который подает напряжение на свечу зажигания. Это может быть двух типов:

• Контакт;
• Бесконтактный.

Схематично системы зажигания с бесконтактными и контактными типами магнитов представлены ниже.

Магнит любого типа включает в себя следующие части:

• Маховик;
• Постоянный магнит;
• Катушки, состоящие из сердечниковых обмоток.

Часть электронный блок Обычно включаются диоды, резисторы различных размеров, тиристоры, конденсаторы. Схема подключения зависит от модели пилы.

Зажигание работает по следующему принципу:

• Когда маховик вращается с прикрепленным к нему постоянным магнитом, в системе индуцируется электродвижущая сила;
• Электронный блок преобразует ток, генерируемый в цепи, в электрические сигналы;
• Они переносятся на свечу;
• Между контактами образуется искра, которая вызывает воспламенение топливовоздушной смеси.

Первоначально зажигание регулируется таким образом, что искрение возникает, когда поршень двигателя не достигает своей верхней мертвой точки примерно на 3-4 мм. Если сфокусироваться на окружности коленвала, он соответствует углу 28 градусов.

Свеча состоит из следующих частей:

• Центральные и боковые электроды;
• Жилище;
• Изолятор.

Таким образом, благодаря наличию воспламенения топливная смесь воспламеняется, что обеспечивает переход двигателя в рабочее состояние. Периодически система должна быть настроена, что легко сделать самостоятельно.

Карбюратор

Карбюратор необходим для непрерывной работы двигателя. Он состоит из следующих структурных элементов:

• Цельный алюминиевый корпус;
• Форсунки, которые представляют собой клапаны, регулирующие количество топлива;
• Диффузор;
• Поплавковая камера;
• Распылитель.

В корпусе карбюратора клапан установлен, который регулирует подачу атмосферного воздуха, импульсный канал, диффузор, впускной фитинг, два винта (холостой и основной). Очень часто производители бензопил снабжают свою продукцию карбюраторами часто продаваемых марок.

Большинство моделей бензопил оснащены одинаковыми (по конструкции) карбюраторами. Схематично их устройство показано на фото ниже. Только редкие редкие модификации, сделанные в Китае, могут отличаться отсутствием ряда деталей в карбюраторе.

Чтобы правильно отрегулировать карбюратор бензопилы, необходимо понять принцип ее работы, а именно:

• При запуске двигателя открывается воздушная заслонка, расположенная на корпусе в нижней части;
• За счет движения поршня (хода) создается вакуум внутри камеры поплавка, а также в воздушном канале;
• Это заставляет воздух поступать через диффузор;
• Из топливного бака топливная смесь проникает в поплавковую камеру, проходя через фитинги;
• Затем бензин в диффузоре смешивают с атмосферным воздухом и образующейся топливовоздушной смесью;
• Затем он входит в каналы ввода;
• Оттуда смесь поступает в камеру сгорания.

Общее устройство бензопилы

На рынке представлено множество моделей бензиновых пил от разных брендов. Изделия различных производителей отличаются друг от друга дизайном и техническими характеристиками, которые определяют эргономику и функциональные возможности техники, но при этом инструмент имеет одинаковое устройство.

Бензопила состоит из следующих конструктивных элементов:

• двигателя внутреннего сгорания;
• карбюратора;
• шины;
• цепи;
• ручек;
• муфты сцепления;
• стартера;
• систем зажигания, подачи топлива, фильтрации воздуха и смазывания цепи;
• глушителя;
• цепного тормоза и механизма ее натяжения.

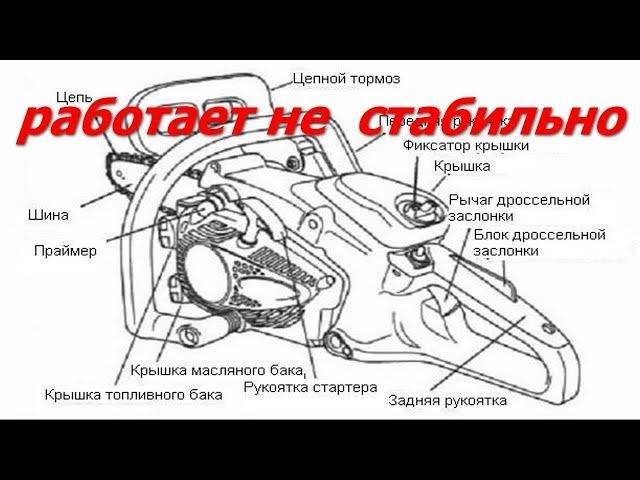

Схема бензопилы показана на фотографии ниже.

Карбюраторный ДВС работает на смеси масла с бензином. Схема его рабочего процесса представлена на фото далее.

Компоненты топливной смеси размешивают пропорционально. Соотношения между ними указаны в пользовательской инструкции (масло к бензину от 1:20 до 1:50 соответственно). От качества топлива зависит продолжительность эксплуатации инструмента без ремонта.

Двухтактный мотор способен развивать скорость 13,5 тысяч об/мин. Он может располагаться на инструменте вертикально либо горизонтально. Первый вариант размещения ДВС характерен для многих профессиональных моделей бензопил большого размера. Глушитель у них размещается спереди от двигателя.

Если мотор располагается горизонтально, то бензиновые пилы имеют компактные размеры. Масса у таких инструментов тоже небольшая. Данные особенности делают изделия с горизонтальным типом мотора популярными у фермеров, лесозаготовителей и прочих работников, использующих ручные пилы.

Конструкция бензопилы предполагает наличие двух рукояток: передней и задней. На последней размещены переключатель, рычаги газа и безопасности. В инструменте реализована защита от воздействия вибраций и обратного удара. Первая связана с наличием между рукояткой и пилой прокладок из резины. Некоторые модели имеют также пружины, которые гасят колебания. От обратного удара может защищать специальный тормоз либо щиток.

Подготовка и запуск пилы

Ручка, которая управляет дроссельной заслонкой, по-простому кнопка газа, размещена с задней стороны рукоятки. Во избежание случайного запуска двигателя, нажимая кнопку газа, вам необходимо отжать рычаг — блокиратор дросселя, расположенный сверху рукоятки. Внизу пилы расположен уловитель цепи, он в случае обрыва цепи захватывает ее, оберегая оператора от серьезных травм.

С помощью кнопки остановки, ее еще называют зажигание, можно быстро выключить двигатель, находится она в удобном месте. Ручку тормоза цепи можно активировать двумя разными способами. Способ номер один — ручной, нужно только толкнуть рукоять тормоза вперед, второй способ — инерционный, в случае обратного удара при отскоке. Нужно будет удостовериться в правильной натяжке цепи, что не сильно перетянута, но и не свисает с шины. Вновь надетую цепь нужно подтягивать после некоторого времени работы бензопилы.

При запуске мотора бензопилы установим ее на ровной поверхности, место под шиной должно быть очищено от посторонних мелких предметов. Установив тормоз цепи в положение ВКЛ, перемещаем рукоять инерционного тормоза вперед, отжимаем кнопку «умный старт», если данная функция присутствует. При запуске неразогретого холодного мотора всегда полностью закрываем воздушную заслонку, вытянув регулятор к себе.

Правая нога наступает носком на низ задней рукояти. Придерживая левой рукой верхнюю рукоятку, резкими, но в меру сильными движениями вытягиваем шнурок стартера за ручку, продолжаем до момента, когда двигатель подаст первые признаки запуска. Теперь заслонку нужно полностью открыть, задвинув регулятор. Продолжаем выдергивать шнурок стартера. Достаточно будет сделать два-три рывка, чтобы пила запустилась. Однократно нажимаем на кнопку газа, после чего двигатель должен перестать работать на холостом ходу.

Чтобы осуществить запуск поработавшего и разогретого двигателя, нет необходимости в использовании воздушной заслонки. Все остальные моменты по запуску пилы будут в точности такими же. Бывает, что трудно завести пилу даже на хорошо разогретом движке, нужно вытащить до конца регулятор, так, как вы делали это, когда осуществляли запуск холодного мотора, но тут же задвинуть его обратно.

После запуска двигателя бензопилы не надо снимать цепь с ручного тормоза до момента начала работы

Немаловажно будет проверить цепь на наличие смазки. Нужно будет воспользоваться какой-нибудь светлой плоскостью, будь то пень, бумага или светлая тряпка

Увеличиваем немного скорость оборотов цепи, образуется дорожка моторного масла, что будет свидетельствовать о достаточном уровне масла в бачке пилы

Увеличиваем немного скорость оборотов цепи, образуется дорожка моторного масла, что будет свидетельствовать о достаточном уровне масла в бачке пилы.

Держать старайтесь бензопилу крепко обеими руками, все пальцы должны охватывать полностью обе рукоятки. Чтобы свести к минимуму силу обратного удара — отскока, левая рука должна полностью охватить переднюю рукоятку, большой палец находится строго внизу. Никогда не нужно бояться пилы, чем ближе к телу вы ее держите, тем меньше вы будете ощущать реальный вес пилы. Будет сохраняться лучшее равновесие и контроль над инструментом.

При перемещении с одного места работы в другое нужно быть уверенным, что цепь находится в стационарном положении. Для этого всегда включайте тормоз цепи, а лучше остановить двигатель. При перемещении на еще более далекие расстояния надевайте на шину защитный кожух, это обезопасит вас от случайных травм и поможет защитить саму цепь. После окончания работ рекомендуется сливать бензосмесь и хранить бензопилу с сухим баком

Важно не забывать, что бензосмесь готовится из расчета на 7 — 10 дней максимального использования. Смесь имеет свой срок годности и по истечении 7 — 10 дней теряет свои свойства

Бензопилы немного отличаются между собой конструкционными особенностями, однако в большинстве случаев принцип сборки осуществляется по двум стандартным схемам

У многих устройств в инструкции содержится информация о необходимости активации тормоза экстренной установки прежде чем начать процедуру включения

Бензопилы немного отличаются между собой конструкционными особенностями, однако в большинстве случаев принцип сборки осуществляется по двум стандартным схемам. У многих устройств в инструкции содержится информация о необходимости активации тормоза экстренной установки прежде чем начать процедуру включения.

Следует сначала освоить устройство завода и изучить основные способы исправления поломок, тогда человеку будет доступна возможность полноценно эксплуатировать устройство.

Как отрегулировать подачу масла на цепь бензопилы?

Регулировка уровня подачи масла необходима в случаях эксплуатации инструмента в тяжелых условиях. За уровень подачи отвечает вал с установленным на нем эксцентриком, который упирается в плунжер насоса.

Поворот такого вала смещает плунжер относительно продольной оси. Это позволяет увеличить или уменьшить объем нагнетательной камеры насоса и достаточно точно отрегулировать уровень подачи рабочей жидкости. Для этого на нижнем его конце расположена проточка, с помощью которой выполняется регулировка.

Как правило, доступ к винту открывается в нижней части бензопилы. Например, для того чтобы отрегулировать подачу масла на пильную гарнитуру бензопил семейства «Урал» необходимо выполнить следующие действия:

1. В нижней части пилы, радом с шиной найти регулировочный винт. Он находится рядом с выштамповкой, которая показывает направление его вращения;
2. Отверткой провернуть вал в сторону увеличения или уменьшения уровня подачи масла.

При выполнении этих действий следует помнить, что вал рассчитан на поворот до 90⁰. Прикладывание больших усилий приведет к поломке фиксаторов винта и возможному прекращению подачи масла к поверхностям трения.

Устройство

Несмотря на многообразие моделей и различные характеристики все они выполнены по единому принципу. Отличаются, в основном, качеством исполнения деталей.

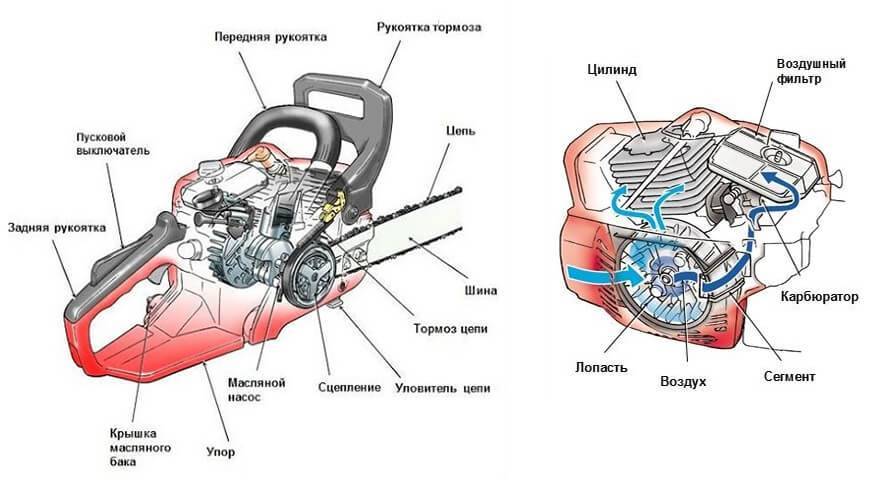

На фото представлены основные элементы бензопилы. Чтобы понять принцип работы, необходимо разобраться с устройством и предназначением ее основных элементов:

• Задняя рукоятка. Выполняет опорную роль во время производства работ. Кроме того, на ней расположена клавиша газа с предохранителем, которая открывает дроссельную заслонку;
• Топливный бачок. Резервуар для хранения топливной смеси;
• Рукоятка стартера. Служит для ручного запуска двигателя. Стартер жестко закреплен на коленчатом валу. Его проворачивание запускает мотор пилы;
• Масляный бачок. Емкость для хранения масла, которое в процессе работы смазывает приводную звездочку, пильную цепь и направляющую шину;
• Передняя ручка. Служит для удержания и направления инструмента в процессе выполнения работ;
• Цепь. Основной рабочий элемент, при вращении которого происходит распил древесины;
• Направляющая шина. Выполняет роль поддерживающего и направляющего элемента пильной цепи;
• Тормоз цепи. Аварийный механический тормоз с ручным приводом. Служит для мгновенной остановки режущего элемента при заклинивании пилы в древесине или для предотвращения возможного контакта цепи с оператором;
• Зажигание. Электронный механизм, отвечающий за своевременную и полную подачу электрического разряда на свечу зажигания.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Описание конструкции и разборка пилы

Полностью разбирать пилу при устранении поломок, как правило, не нужно. Работа ведется над одним или несколькими узлами бензопилы:

1. Цепь, шина, сцепление и инерционный тормоз. Доступ можно получить, сняв боковую крышку с правой стороны, ослабив гайки крепления шины и болт натяжения цепи. Тормоз находится в полости крышки.
2. Сцепление расположено на валу двигателя слева от пильной шины.
3. Система смазки цепи. Маслонасос расположен под корзиной сцепления или встроен в корпус картера.
4. Глушитель расположен во фронтальной части бензопилы, закреплен двумя гайками.
5. Воздушный фильтр находится в верхней части бензопилы сразу под крышкой.
6. Карбюратор находится сразу под воздушным фильтром, соединение с цилиндром двигателя может выполняться через адаптер.
7. Система зажигания находится под левой боковой крышкой, в полости которой расположен ручной стартер.
8. Цилиндр двигателя. Он крепится к картеру четырьмя винтами с нижней стороны.

Как выбрать цепь для бензопилы?

Подобрать цепь для бензопилы новичку поможет изучение нескольких важных факторов.

В их перечень входит:

материал гарнитуры – самыми надежными будут изделия, при производстве которых используется высоколегированная сталь, изготовленная с использованием никеля и хрома. Для возможности распиливания особо твердых пород древесины лучше всего выбирать гарнитуру с победитовыми напайками

При этом важно учесть, что победитовая цепь для бензопилы отличается большим весом, поэтому ее нужно устанавливать только на инструмент с высокой мощностью. О материале, из которого изготовлена деталь, подскажет маркировка на ее режущих зубьях;

количество звеньев – от этого параметра зависит КПД изделия

Чтобы определить количество элементов, нужно посчитать зубья пильной гарнитуры;

глубина распила – этот параметр зависит от высоты профиля цепного зуба. Сегодня покупатели могут выбрать один из двух вариантов – детали с высотой зубьев 0,635 мм или изделия, высота зубьев которых составляет 0,762 мм. Изделия первого типа используются для комплектации бытовых пил. Элементы второго типа устанавливаются на мощные полупрофессиональные и промышленные инструменты;

длина цепи – напрямую зависит от размеров используемой пилы. Подходящие габариты гарнитуры, как правило, указываются в инструкции по эксплуатации инструмента;

направление распиловки – покупателю потребуется заранее определить, как именно он будет распиливать древесину – вдоль или поперек. В каждом из этих случаев используются гарнитуры разных типов.

В том случае, если покупатель не может самостоятельно определить шаг цепи бензопилы или другие ее важные параметры, то можно воспользоваться доступной таблицей подбора цепей для популярных бензопил.

Устройство карбюратора бензопилы

Практически во всех моделях бензопил используется идентичная конструкция карбюратора. В качестве исключения можно назвать карбюратор какой-то очень дешевой китайской бензопилы – там может не быть некоторых деталей, а большинство узлов изготавливается из очень дешевых материалов.

Основными узлами карбюратора являются:

1. Корпус. Изготавливается из алюминия для облегчения конструкции, имеет цельнолитую форму. В корпусе установлен диффузор, входной штуцер, импульсный канал, главный винт и винт холостого хода, заслонка, регулирующая подачу воздуха, а также другие элементы.
2. Диффузор. Располагается у входного отверстия карбюратора.
3. Жиклеры. Специальные клапана, посредством которых регулируется количество топлива.
4. Распылитель.
5. Поплавковая камера.

Приблизительная схема карбюратора бензопилы

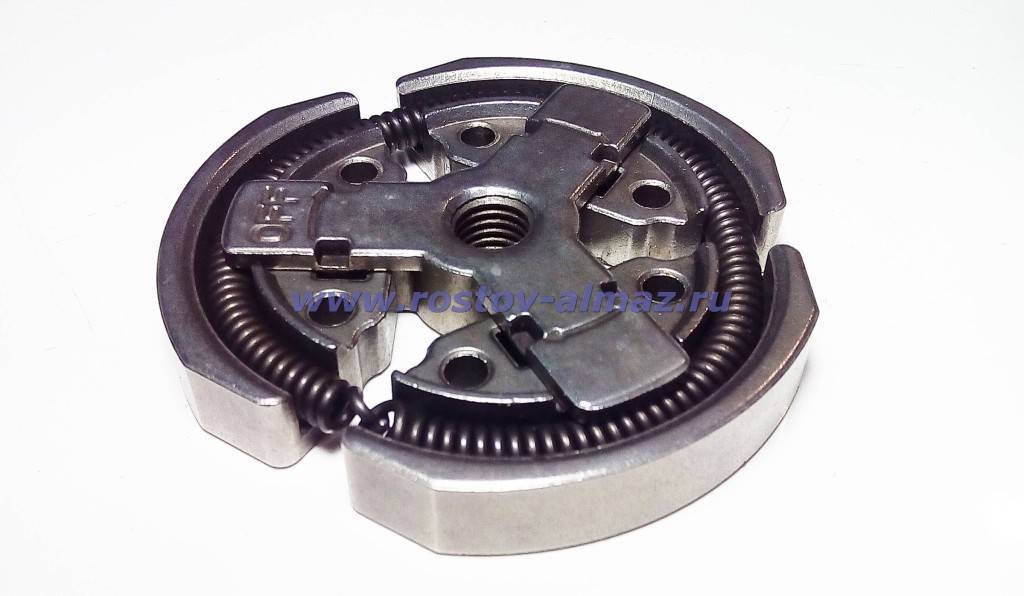

Типы поломки сцепления

Типы неисправностей не зависят от модели бензопилы, так как структура и принцип работы сцепления одинаковы практически во всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неисправность этого устройства требует немедленных действий. Отказы неизбежны, потому что муфта подвергается большой нагрузке, когда инструмент используется не очень интенсивно. Часто проблемы связаны с:

• Износ узла в целом (пружина может лопнуть или механизм начнет скользить);
• Повреждение пружины (цепь будет вращаться, двигатель будет работать, но неустойчиво);
• Сколы на кулачке сцепления из-за большой нагрузки или перегрева (просто слушайте устройство во время его работы, посторонний шум указывает на неисправность).

READ Регулировка Карбюратора Бензопилы Штиль 361

Независимо от причины плохого сцепления и связанных компонентов, вам необходимо разобрать муфту для ее ремонта

Обратите внимание, что ремонтные работы не всегда дают желаемый результат, поэтому иногда необходимо заменить муфту бензопилой. Все эти манипуляции можно «скрутить» самостоятельно, не обращаясь за помощью к специалистам сервисного центра

Частые неисправности сцепления

Независимо от надежности производителя, неисправности и незначительные неполадки в работе узла сцепления неизбежны. Сцепление подвергается огромной нагрузке и периодически требует профилактического ремонта. Чаще всего причиной поломки становится:

• естественный износ всего узла (пружина лопает, сцепление пробуксовывает);
• поломка пружины сцепления (при этом двигатель работает неустойчиво, а цепь постоянно крутится);
• скол кусочков кулачка сцепления из-за перегрева и перегрузок (об этом свидетельствует появление посторонних шумов при работе узла);

В этих случаях необходимо снять сцепление с бензопилы, отрегулировать или полностью заменить узел. Причем устранить неполадки владельцы инструмента могут даже своими руками. Без привлечения специалистов.

Обслуживание ведущей звездочки и узла сцепления бензопилы

Доступ к узлу приводной звездочки и сцепления.

Отсоедините перекладину и цепь и выкрутите направляющую цепи. Наденьте защитные очки и снимите зажим E с приводного вала маленькой отверткой.

Извлеките шайбу, снимите стопорное кольцо с помощью плоскогубцев для внешних стопорных колец и шайбу звездочек; соблюдайте порядок установки каждого компонента при повторной сборке.Открутите крышку сцепления, затем снимите шестерни масляного насоса.

Надевая резиновые перчатки, используйте ткань, смоченную в денатурированном спирте для очистки пластмассовых передач. Для очистки металлических передач — растворитель для краски.

Проверка приводной звездочки и сцепления в сборе.

Снимите приводную звездочку и барабан сцепления — если он поврежден, замените его точным дубликатом. Снимите игольчатый подшипник; в случае повреждения замените его. Если башмак сцепления или пружины повреждены возьмите бензопилу для профессионального обслуживания.

Надев резиновые перчатки, используйте небольшую кисть, смоченную в растворителе, для промывки игольчатых подшипников, приводного вала, ведущей звездочки и барабана сцепления, а также других металлических деталей.

Смажьте игольчатый подшипник белой консистентной смазкой или смазкой, указанной производителем, и установите его на место, далее установите приводную звездочку и барабан сцепления. Вставьте шестерни обратно и завинтите крышку сцепления.

Наденьте защитные очки, установите шайбу звездочек, стопорное кольцо, шайбу и зажим E, поменяйте местами последовательность их снятия и привинтите направляющую цепи. Установите цепь и направляющую шину на место.

Система смазки цепи

Масляные насосы имеют различную конструкцию (поршневого или мембранного типа) и изготавливаются из разных материалов (металла или пластмассы). Они приводятся в действие с помощью зубчатой передачи, получающей свое движение от ведущей звездочки. Когда двигатель работает на холостом ходу (ведущая звездочка и цепь не вращаются), подача масла не происходит. Производительность насоса зависит от числа оборотов ведущей звездочки, чем они выше, тем больше масла поступает на пильную цепь. Некоторые масляные насосы оснащены ручным механизмом регулировки производительности — с помощью регулировочного винта (1).

Видео демонстрирующее устройство бензопилы:
