Инструкция по изготовлению станины для болгарки своими руками
В домашних условиях проще всего изготовить конструкцию из двух рамок и держателя
Простейшая станина для болгарки состоит из двух рам и держателя. Порядок выполнения работ следующий:
- Нарезаем профилированные трубы и просверливаем в них отверстия согласно чертежу.
- С помощью сварки изготавливаем нижнюю и верхнюю рамы будущей конструкции.
- Вырезаем из листа железа или ДСП рабочую платформу. Если турбинка мощная, то лучше использовать металл.
- Закрепляем на платформе нижнюю раму и привариваем к ней верхнюю.
- К вертикальной раме с помощью болтов крепим держатель. Он должен вращаться свободно, как маятник.
- Устанавливаем пружину. Она нужна для возврата инструмента в исходное положение. Один конец пружины крепится к верхнему торцу вертикальной рамы, а другой к держателю.
- Для удобства работы с приспособлением установите кнопку с коммутацией через реле, посредством которого будет подаваться питание на инструмент.
- Придайте конструкции завершённый вид, покрыв её краской.
- В конце оснастите станину подвижной линейкой с ограничителем. Это позволит обрезать изделия максимально точно.
Сборка самодельной болгарки и проверка
Начинать изготовление болгарки своими руками нужно с подготовки куска канализационной трубы.
Берём трубу 50 см, и отрезаем от неё кусок длиной 35 см. Далее подготавливаем заглушки. Большую заглушку необходимо разрезать чуть меньше, чем наполовину, она будет использоваться в качестве защиты на болгарке.

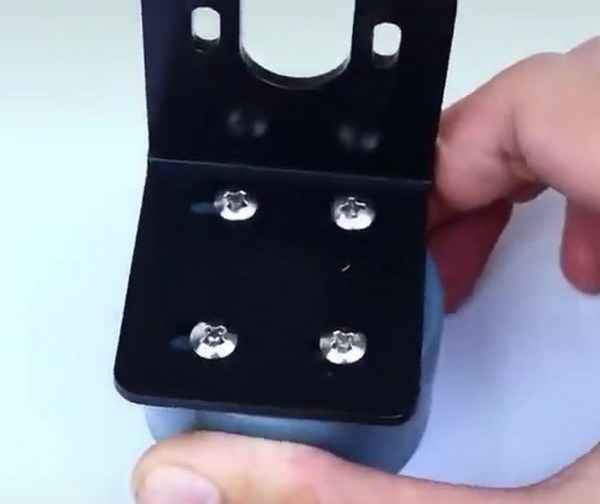

К той заглушке, что поменьше размерами, на 50 мм, следует прикрутить уголок.
С одной стороны уголок прикручивается к заглушке, а ко второй половине фиксируется электродвигатель. Вся конструкция собирается на болты, использовать саморезы для этих целей, не рекомендуется.
Затем, с другой стороны трубы устанавливается вторая заглушка на 50 мм. В её центре необходимо проделать отверстие под кнопку. Перед тем, как сажать заглушку на клей, необходимо будет припаять к кнопке провода и протянуть их через трубу к электродвигателю болгарки.
Изготовление приспособлений самостоятельно
Для облегчения работы на УШМ были придуманы всевозможные конструкции, которые увеличивают её функции. Наличие оснастки даёт возможность применять УШМ как ленточный шлифовальный станок. Приспособления для болгарки изготовить своими руками несложно, к тому же обойдётся гораздо дешевле.
Приспособления для болгарки
- Штатив
- Фиксатор
- Фрезер
- Стусло
- Штроборез
- Удлинитель
Штатив – это устройство, которое освобождает одну руку. УШМ держится лишь одной, а второй рукой есть возможность поддерживать металл и поворачивать его при необходимости. Кроме того, с помощью него легко установить нужный угол отреза. Он позволяет делать работу качественно и безопасно. Станина изготавливается из металлических профилей, автоамортизатора, иногда даже применяется фанера. Подобное усовершенствование допустимо лишь для станка с дисками 125 мм, при большем размере это опасно, так как приходится убирать кожух. Можно за основу брать разные варианты или сделать свой чертёж. Главное, чтобы надёжно крепился инструмент. Самый удобный способ – когда болгарка закрепляется за кожух защиты. Необходимо всего 2 болта на 10 и 2 гайки, которые крепятся на наружную часть кожуха. Ещё 2 пластины и труба, на которую все и привинчивается. А выключатель стоит сделать не фиксируемый, можно ножную педаль, тогда при нестандартной ситуации легко остановить станок. Если конструкция для резки металла получилась прочная, то можно применять её для распилки дерева.
Фиксатор – зажимов много, но самый лучший вариант для крепления болгарки – тиски. Они прочно держат, и нет надобности поддерживать рукой, тем самым уменьшается риск получения травмы. Поворотные тиски увеличивают возможности машинки (косой рез). При установке нужного диска или напильника в тиски получается точильная машинка, но, открутив, можно заняться работой вручную. А закрепляя поперёк диска упоры с прорезью, обработку можно получить очень точную. Самый популярный вариант – это ленточная пилорама из УШМ. Необходимо всего лишь иметь надёжную станину и хорошо укрепить станок.
Фрезер – ещё одно приспособление для болгарки. Станок имеет мощный двигатель, поэтому его можно переделать во фрезер. Для этого следует в проём верстака вывести вал и одеть сверху патрон с головками для фрезеровки. Полученным самодельным приспособлением для болгарки обрабатываются твёрдые породы дерева
Важно помнить, что аппарат не предназначен для такого вида работ, поэтому нужно позаботиться о своей безопасности. Стусло – это поворотная поверхность под шлифовальную машину
С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль
Стусло – это поворотная поверхность под шлифовальную машину. С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль
Следует, всего лишь, поставить нужный диск, затем поверхность фиксируется под углом 45 градусов, и станок готов к работе. Можно нарезать любой наличник для деревянного дома или тротуарную плитку.
Штроборез – нужное приспособление для болгарки. Используют для прокладывания проводки, выдалбливая углубления в стене. Однако это небезопасно. При изготовлении насадки на болгарку, работающей на плотном основании, ею можно резать стены на весь диаметр диска. При хорошей подошве для болгарки направляющее перемещение её осуществляется плавно, без особых усилий.
Удлинитель – применяется для слесарных и сантехнических работ в труднодоступных местах.
Какие достоинства и недостатки есть у самодельных станков из болгарок
Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:
- Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
- Получение качественного и ровного реза, что делает устройство совершенным
- Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными
Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:
- Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
- Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте
Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.
https://youtube.com/watch?v=BthXgs0WBbs%3F
Публикации по теме
Ножи из напильника делаем в домашних условиях
Как болгарку использовать для изготовления циркулярки
Изготовление кожуха на болгарку для подключения пылесоса
Простой вибратор для уплотнения бетона на перфоратор и дрель
Что можно сделать из болгарки своими руками
Идей много, главное – знать, что и каким образом делать.
Например:
Штатив для УШМ, который даст возможность установить необходимый угол отреза, чтобы диск двигался в вертикальном положении. Такое сооружение с применением болгарки позволит резать металлический материал и другие твердые заготовки. Лист из металла, машинные амортизаторы, фанера используются для станины. Установка получается надежной и ничем не хуже сделанной на заводе. Работая за станком, надо следить за тем, чтобы кожух был в правильном положении. Такой инструмент используют для распилки древесины. Выключатель делать нефиксированным (ножная педаль) – это будет более безопасно. Изготовить инструмент можно быстро, а работать с ним станет значительно удобнее.
Фиксатор для болгарки. В тисках фиксируем станок неподвижно, ставим необходимый диск и получаем отличный точильный станок. Перед началом работы крепления необходимо открутить. Прочный упор с прорезью закрепляем поперек диска – это позволит обрабатывать детали высокой прочности.
Дисковая пилорама с болгаркой. Для этого необходима крепкая станина и прочно закрепленная под ней УШМ.
Стусло из болгарки. Сделав столешницу поворотной под угловой шлифовальной машиной, получим стусло. Такое устройство позволит качественно отрезать плинтуса, багеты, профиль из металла, тротуарную плитку.
Штроборез. Используют при укладке электрической проводки, вырезки в стене. Основание насадки УШМ должно быть прочным – это позволит с легкостью резать стены, используя весь объем посадочного диска. Вдоль стены подошва-упор позволяет равномерно и плавно перемещать болгарку. Чтобы подключить пылесос, необходим закрытый чехол с патрубком.
Фрезер. Известно, что шлифовальная машинка имеет двигатель с редуктором, что позволяет изготовить фрезер. Необходимый для обработки не слишком твердых пород деревьев вал болгарки выводят в отверстие верстака, затем одевают патрон для фрезерных головок.
Распилочный станок для керамогранита
Осторожность нужна при наклоне диска, так как можно расколоть диск и испортить деталь. Контроль глубины погружения болгарки в заготовку и прямолинейное движение болгарки является важным фактором в данной работе. Угол резки можно изменять, тем самым расширяя варианты обработки
Самостоятельное изготовление станка вызывает определенные трудности, но это одна из крутых идей для использования болгарки УШМ.
Кулинария. Используя двухлитровую жестяную банку и кусок оцинковки, можно изготовить мельницу не прикладывая особых усилий и расходуя мало времени. В дне банки делаем отверстие по диаметру защитного кожуха, вместо которого она и одевается. Полосу оцинковки надеваем на вал и зажимаем все гайкой для диска по металлу.
Муфельная печь с плитки. Необходима металлическая пластина с вырезом в форме треугольника в полке заготовки. В данной конструкции необходимо сделать 6 отверстий, к которым используются саморезы, позволяющие зафиксировать рукоятку, уголки, брус. В данной конструкции монтируются все элементы вместе с пластиной. Детали крепятся саморезами. Первый уголок разгибаем до 60 градусов. Устанавливаем металлические уголки и закрепляем сам инструмент. Для соединения инструмента и деталей конструкции используют рукоятку и болты с гайками.
Угол резки можно изменять, тем самым расширяя варианты обработки. Самостоятельное изготовление станка вызывает определенные трудности, но это одна из крутых идей для использования болгарки УШМ.
Кулинария. Используя двухлитровую жестяную банку и кусок оцинковки, можно изготовить мельницу не прикладывая особых усилий и расходуя мало времени. В дне банки делаем отверстие по диаметру защитного кожуха, вместо которого она и одевается. Полосу оцинковки надеваем на вал и зажимаем все гайкой для диска по металлу.
Муфельная печь с плитки. Необходима металлическая пластина с вырезом в форме треугольника в полке заготовки. В данной конструкции необходимо сделать 6 отверстий, к которым используются саморезы, позволяющие зафиксировать рукоятку, уголки, брус. В данной конструкции монтируются все элементы вместе с пластиной. Детали крепятся саморезами. Первый уголок разгибаем до 60 градусов. Устанавливаем металлические уголки и закрепляем сам инструмент. Для соединения инструмента и деталей конструкции используют рукоятку и болты с гайками.
Самые крутые идеи для болгарки, использования этого нужного инструмента, вполне реализуемы, если хорошо знать ее конструкцию и возможности.
Основное назначение мини-УШМ
С помощью УШМ маленького размера (кроме микроболгарок) можно выполнять весь перечень операций, доступных для большого инструмента. Отличие здесь состоит в том, что из-за меньшей мощности маленькое устройство менее эффективно для больших нагрузок, например для разрезания толстой стали. Назначение мини-УШМ:
- Отрезные операции. Болгаркой можно разрезать сталь, другой металл, бетон, асбест, шифер, керамическую плитку.
- Обдирочные операции. Маленький аппарат удобен для зачистки поверхностей от ржавчины, окислов, старой краски на металлоконструкциях и древесине.
- Операции штробления. Можно делать штробы под электропровода и другие коммуникации, удалять старую затирку из швов керамической плитки.
- Операции шлифовального назначения. Болгаркой можно шлифовать и полировать поверхности.
- Операции заточные. Маленькая УШМ идеально подходит для заточки бытового режущего, колющего инструмента.
Техника безопасности
Как вы поняли, при изготовлении станины из металла вам придётся работать со сваркой. Но перед тем как взять в руки это устройство, надо обязательно ознакомиться с техникой безопасности. Сварщик имеет дело с электрическим током, поэтому неправильное обращение с оборудованием может привести к непоправимым последствиям.
Прежде чем включать аппарат в сеть, нужно осмотреть его. Убедитесь в том, что изоляция кабелей не повреждена. Если состояние проводов вас насторожило, то не пользуйтесь этой сваркой, пока не замените их.
После внешнего осмотра включаем аппарат нажатием кнопки «вкл.». При запуске должен быть слышен только звук работающего кулера. Это говорит о том, что вместе с аппаратом заработало принудительное охлаждение. При работе со сваркой нужно помнить о высокой температуре – накладываемые швы очень горячие, поэтому все манипуляции с металлами нужно выполнять в спецодежде. Используйте специальные перчатки, маску и ботинки на резиновой подошве. Последние ни в коем случае не должны быть коваными.
Выгодная переделка болгарки
Крутые идеи выгодной переделки болгарки. Эти интересные самоделки помогут использовать вашу углошлифовальную машинку по максимуму. Думаете, неё надо брать в руки и что-нибудь отпилить? Давайте думать не как все и самоделки делать на всю катушку.
Ранее канал школа ремонтника уже рассказывал про станки из УШМ. Каждый самодельщик делает по-своему. Вот вам один вариантов. Такой станок прекрасно подходит для распиловки погонажных изделий. Плюс этой самоделки в том, что она имеет свой удлинитель. Это делает ее более мобильной. Сама же конструкция очень просто. Изготавливается основной стол. Пушки с возвратной пружиной. Платформа для крепления болгарки. Прижим. Розетка.
Посмотрите товары для изобретателей. Ссылка на магазин.
А вот самоделка, которая понадобится многим. Это циркулярка из болгарки. Все пытаются банально пользоваться болгаркой с пильным диском по дереву без каких-либо приспособлений и защит. А это очень опасно! Данная же приспособа представляет собой кожух для болгарки с салазками. Также предусмотрено ручка для удобного использования. Можно регулировать глубину пропила. Такой кожух маленький и комфортный. Его всегда можно взять с собой на различные работы.
Следующая станина устанавливается просто. Всего-то нужно кусок уголка 50 x 50, профильная труба 20 x 20, два подшипника, внутренний диаметр которых позволяет ставить профильную трубу. Хомуты листовой металл для бокового искрогасителя. Оригинальности искрогасителя в том, что он откидной. Это позволяет без труда менять диск. Согласитесь, очень удобно. Для реза под 45 градусов можно использовать такую съемную направляющую.
Универсальный станок. На нём можно резать погонажные изделия. Фрезеровать стальные изделия. Точить сверла. Чистить и шлифовать металл. Использовать как раскроечный станок для листового металла. Для резки под различным углом и наклоном, фиксация в любом положении это позволяет.
Следующая самоделка не выдерживает критики из-за очень большой опасности работа на ней. Цепная пила из болгарки. Делается просто. На вал надевается цепная звёздочка. Такая пила пилит, но очень не рекомендуем пользоваться ей. В ней нет самого главного, что необходимо для безопасности! Это система сцепления, что, возможно, спасет вам жизнь при заклинивании цепи. При этом мы не говорим о смазки цепи и обо всём остальном. Решил показать только как пример отчаянного мышления наших самодельщиков.
Тут о подставке для этого инструмента, которая сделает работу приятней.
Надежное крепление инструмента
Многие, загоревшись идеей сделать стойку, ищут в интернете чертежи, не задумываясь, что именно на их инструмент их может не быть, поскольку каждая модель индивидуальна и крепление к ней нужно делать, как говорится по месту.
Предлагаю рассмотреть разные примеры того как люди сделали крепление, и мы возьмем из каждого самое лучшее. Вот несколько фотографий расположения и фиксации болгарки исходя на потребности и желаемый функционал.
| №1 Крепление болгарки в каркас | №2 Еще одно крепление болгарки |
| №3 Самый простой вариант фиксации инструмента на трубе | №5 Еще один пример интересного крепежа |
Как видно из фотографий крепление болгарки у каждого индивидуально, но самое главное, что в каждом из них инструмент крепиться надежно. На первом снимке инструмент вставляется в каркас и фиксируется болтами в местах крепления рукоятки.
Второй пример похож на первый, только каркас имеет индивидуальную конструкцию и к нему добавлена ручка управления, в виде приваренной трубы 20х20 для контроля усилия реза и удобства работы.
Третий вариант вообще покоряет своей простотой и минимализмом. Болгарка крепится за защитный кожух, в котором проделаны отверстия под болты и весь станок состоит из минимального количества деталей.
Итак, с креплением инструмента определились. В нашем случае это третий вариант – крепление инструмента к защитному кожуху. Сделать его крайне быстро и просто.
Понадобятся два болта на 10 и две самоконтрящиеся гайки, только гайки должны крепиться снаружи кожуха. Пару пластин и труба на которой все крепится. Полагаю, найти такие части не составит труда. Посмотрите видео, насколько просто сделано крепление
Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ
В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:
- Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
- Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
- Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.
идей, что можно сделать из старого шуруповерта
Наличие шуруповерта вдохновляет многих мастеров создавать на его основе дополнительные устройства и инструменты. Фантазия «кулибиных» безгранична. Оборудование для столярной мастерской – токарный, сверлильный, фрезерный станки, дрель и болгарка, механическая пила и гайковерт.
В стороне не остается даже детский транспорт – электроавтомобили и снегоходы. Что уж говорить о нужных в хозяйстве приспособлениях – триммеры и газонокосилки, и даже двигатель для лодки. Самое удивительное, все перечисленные «самоделки», сделанные своими руками, работают на базе обыкновенного старого шуруповерта и талантливых конструкционных решений домашних умельцев.
Дисковая пила или болгарка
Конструкция шуруповерта позволяет превратить его в дисковую пилу (болгарку). Однако ввиду малой мощности шуруповерта эта «дисковая пила» используется редко для мелких работ – перерезать стеклопластиковую арматуру, стальную цепь или застрявший в потолке бур для сверления бетонных плит, стальные полосы небольшой толщины.
Болт, гайка и две шайбы позволяют зажать небольшой диск для работы по металлу – это все что нужно для того, чтобы шуруповерт превратился в болгарку.
Конечно, такое изобретение имеет право на жизнь, особенно когда мастер не имеет возможности позволить весь ряд производственных режущих инструментов.
Станок для резки листовой стали
Станок из УШМ для резки листового металла
Для резки листовой стали, длинномерных листов текстолита, ДСП с помощью болгарки нужна другая конструкция. В этом случае УШМ должна иметь возможность перемещаться вдоль обрабатываемого материала. Это становится возможным, если закрепить болгарку на подвижной каретке.
Каретку можно изготовить на базе роликовых дверных блоков. В качестве направляющих используются уголки или швеллеры небольших размеров. Они строго параллельно привариваются к основе. Вместо сварки возможно винтовое соединение с платформой, при этом винты должны быть с потайной головкой, гайки зафиксированы шайбами Гровера или контргайками.
Непосредственно на каретке УШМ может быть закреплена жестко или на маятниковом рычаге. Направляющие должны быть установлены так, чтобы между ними и рабочим столом имелся зазор для расположения разрезаемого материала на столе.
Видео по теме: Стойка для болгарки
Публикации по теме
Чертежи для самостоятельного изготовления стойки под дрель
Создание фрезерно-копировального станка в домашних условиях
Правила выбора болгарки для дома
Первый вариант — Используя дрель + (Видео)
Первый вариант имеет более простое решение. Допустим, надо изготовить миниатюрный шлифовальный круг, который будет устанавливаться в дрель или шуруповерт. Для этого мы можем взять сломанный диск. На нем с помощью штангенциркуля вычерчиваем круг необходимых размеров. Потом по вычерченному кругу вырезаем будущий миниатюрный диск. В его центре сверлим отверстие, в которое вставляем болтик диаметром 6 мм. Снизу надеваем шайбу и затягиваем гайкой.
Болтик будет являться осью вращения диска. Его мы вставляем в патрон дрели или шуруповерта и зажимаем. Таким инструментом можно резать материалы в труднодоступных местах или имеющих небольшие размеры. Можно шлифовать готовые детали.
Несложно изготовить миниатюрную фрезу для резки мелких деталей из пластмассы или дерева. Для этого берем обыкновенную жестяную пробку от стеклянной бутылки. В центре ее делаем отверстие для установки оси. Осью может служить тот же болтик диаметром 6 мм. Края пробки выравниваем и вырезаем зубчики. Желательно сделать минимальную разметку.
Такая фреза, заряженная в дрель или шуруповерт, способна легко разрезать мелкие деревянные планочки, например, для моделирования. Пластмассы тоже поддаются этому нехитрому инструменту.
Алгоритм изготовления фрезера из болгарки
Алгоритмы изготовления стационарной установки для фрезерования и его ручного аналога отличаются. Последний вариант реализовать проще: требуются меньшие затраты труда, а также материалов.
Стационарные станки
Фрезерный станок состоит из таких конструктивных элементов:
- прочной, устойчивой станины;
- привода;
- стола для выполнения работ с линейкой (рейкой).
Соответственно, при создании рабочей модели установки понадобится сделать эти части, а после соединить их вместе. В качестве электропривода будет использоваться болгарка. Ее понадобится надежно закрепить на крышке стола.
Стационарный станок можно сделать в двух вариантах: с зафиксированной на столе УШМ либо с подвижной установкой болгарки. Первый достаточно просто реализовать практически своими руками. При этом следует учитывать, что рабочий инструмент можно закрепить так, чтобы выполнять обработку в горизонтальной либо вертикальной плоскостях. От этого зависит порядок сборки установки.
Станок с обработкой заготовки в горизонтальной плоскости (с вертикальным положением фрезы) собирают в такой последовательности:
- делают раму из металлических уголков (их соединяют с помощью сварки) либо деревянных брусков (скрепляемых саморезами, шурупами);
- обшивают каркас ДСП либо фанерой, закрепляя листы болтами;
- в столешнице вырезают отверстие под вал болгарки (большего диаметра, чем сечение у него);
- используя перфоленту либо хомуты, с помощью болтов снизу к крышке стола закрепляют болгарку, примерно как изображено на фото ниже;
- на поверхности столешницы из деревянных реек (кусков ДСП либо фанеры) устанавливают планки, выполняющие роль направляющих, по которым будет двигаться обрабатываемая заготовка;
- деревянные и металлические части конструкции окрашивают (предварительно зачистив наждачной бумагой);
- для удобства работы закрепляют тумблер включения болгарки.
Шляпки болтов, расположенные сверху столешницы, должны быть заподлицо с ее поверхностью. Поэтому под них понадобиться высверливать выемки соответствующего размера. Направляющие являются съемными элементами конструкции. Под каждую заготовку их требуется переставлять. Часто их фиксируют с помощью саморезов.
Тумблером можно подавать питание на электроинструмент, предварительно просто заблокировав во включенном положении его кнопку. Более сложным вариантом будет переделывание электрической схемы УШМ.
Вариант с горизонтальным расположением фрезы реализуется схожим способом, только болгарку закрепляют сбоку конструкции, получая подобие циркулярной пилы. Внешний вид созданного станка продемонстрирован на фотографиях далее.
Чтобы пользоваться станком, нужно установить фрезы. В продаже имеются их разновидности, напоминающие обычные отрезные диски, которые фиксируются на валу с помощью зажимной гайки. Для применения шпоночных насадок потребуется переходник. При этом с одной стороны у него имеется посадочное место с резьбой (для закручивания на вал болгарки вместо гайки), а с другой – для фиксации фрезы.
Ручной фрезер
При подвижном варианте фиксации угловой шлифовальной машины ее легче снять в случае необходимости, чтобы использовать по непосредственному назначению. Гораздо проще сделать ручной фрезер, чем создавать механизм, обеспечивающий его перемещения вперед-назад, а также вправо-влево. Работа с таким инструментом потребует надежного закрепления заготовки, чтобы она не вибрировала или не сдвигалась, например, в тисках либо с помощью струбцин. Это в значительной степени определит качество выполненных работ, а также удобство (быстроту) их проведения.
Вариантов изготовления ручных приспособлений из УШМ для фрезерования много. При этом в работе применяют разные материалы. Способ создания ручного фрезера по дереву из угловой шлифовальной машины продемонстрирован в видеоролике далее.
Ручные приспособления больше напоминают насадки под болгарку, позволяющие пользоваться ей так, как фрезером. Самые простые модели не предусматривают вертикального передвижения режущей насадки. Они предназначены для выполнения простейших операций.
Если сравнивать ручной и стационарный варианты самодельных фрезеров, то следует отметить, что качество обработки у последних выше. Но изготовить первые легче, а болгарку можно легко снять при необходимости. Обращаться с инструментом требуется аккуратно, соблюдая технику безопасности. Отлично, когда угловая шлифовальная машина имеет регулятор оборотов. Это позволяет устанавливать нужную скорость вращения фрезы во время работы с разными материалами.
Преимущества и недостатки
Изготовление стойки для болгарки своими руками предоставляет ряд преимуществ. К ним можно отнести:
- возможность создать изделие с необходимыми габаритами;
- человек сам выбирает функциональность создаваемого станка;
- такое изделие обладает достаточной прочностью;
- исключается возможность перекоса режущего круга и его деформация;
- конструкция удобна в использовании, полностью соответствует желаемым эксплуатационным характеристикам;
- вся работа выполняется при минимальных финансовых затратах;
- в любое время можно снять болгарку и возвратить ей мобильность.
Такое изделие позволяет выполнять необходимые функции с особой точностью. Полностью отвечает требованиям техники безопасности.
К его недостаткам следует отнести отсутствие контроля выполненной работы и ее соответствие качеству. Следовательно, все действия нужно выполнять старательно и строго придерживаться расчетов и чертежей.
Болгарка из дрели + (Видео)
Для такого преобразования понадобятся под рукой следующие инструменты:
- Дрель;
- Рашпиль;
- Насадка для болгарки;
- Пруток;
- Смазка.
Прежде чем начинать преобразование, необходимо убедиться, что в ближайшее время не понадобится в работе сама дрель. А далее достаточно следовать пошаговой инструкции:
- Выбрать насадку для будущей болгарки.
- Взять пруток из стали небольшого диаметра и сточить один из его краев. Это действие необходимо для лучшего вхождения непосредственно в насадку. Также для лучшей сцепки следует слегка сточить места, которые будут соприкасаться с лепестками патрона и самого прутка.
- Произвести фиксацию всех элементов.
Быстрый и простой способ создания болгарки
Существует и второй, более сложный способ добиться желаемого результата.
- Происходит извлечение патрона из дрели. Для болгарки он не потребуется, поэтому его можно прочистить, смазать и поместить на хранение.
- Выбрать насадку для будущего инструмента. Лучше, чтобы это была деталь из прочной стали, облегченный вариант здесь будет неуместен.
- Выбор прутка. Он необходим такой длины, чтобы на 1,8-1,9 см его часть выступала за пределы дрели. Далее следует один из его концов сточить рашпилем, чтобы в результате получился прут, идеально совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для лучшего прохождения.
- Монтаж шарикоподшипника осуществляется на место для вывода. Через него будет продеваться прут с дальнейшей фиксацией у основания. Если этот этап не требуется, прут фиксируется на своем же месте.
Соблюдая инструкции болгарка получается за 1-2 часа
Сделать таким способом болгарку можно за несколько часов и при этом получить необходимый инструмент.
