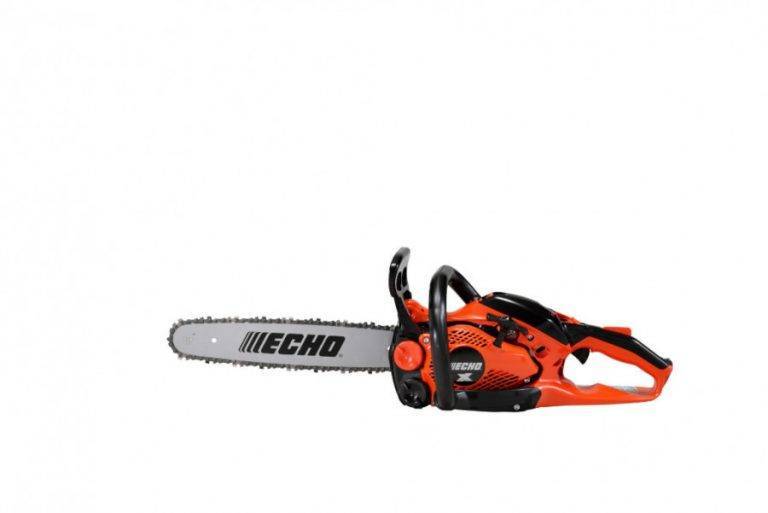

Бензопила ECHO CS-352ES

Инструкция по эксплуатации

Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.

Устройство бензопилы

Техника безопасности при работе бензопилой Echo:

• Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
• После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
• Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
• Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
• Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
• Во избежание травм работайте, удерживая бензопилу обеими руками;
• Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
• Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
• Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
• При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
• Заглушив мотор, включите инерционный тормоз остановки цепи;
• Проводите регулярную очистку воздушного фильтра;
• Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.

Первый запуск и обкатка

Сборка бензопилы Echo и первый запуск:

• Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
• При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;

• Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
• Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
• Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
• Выключите тормоз цепи и приступайте к работе.

Техническое обслуживание

На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.

Соотношение топливной смеси

Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD;
• STIHL HP;

Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.

• Echo PREMIUM B&C;
• Husqvarna Chain Oil;
• Oleo-Mac Polar Lube
• STIHL ForestPlus

Симптомы	Причины неисправности	Методы устранения
Движок не запускается	Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания	Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание
Мотор не держит обороты (плавает)	Проблемы с карбюратором	Произведите регулировку карбюратора
Существенно упала мощность мотора	Неисправности глушителя Неисправности поршневой группы	Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую
Двигатель заводится и сразу глохнет	Сбились настройки карбюратора	Отрегулируйте карбюратор
Во время работы наблюдается повышенная вибрация, появились посторонние звуки	Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей	Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления
При нажатии на акселератор мотор отказывается набирать обороты	Мусор в карбюраторе	Разберите и прочистите узел
Мотор заводится, но работает неровно, чихает и стреляет в карбюратор	Сбились настройки системы зажигания	Отрегулируйте зажигание

О бренде Echo

Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.

В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.

Родина бренда и страна производитель

Родина — Япония. Там была разработана и выпущена первая бензопила. На данный момент всю продукцию производит США.

Это интересно: ТОП-3 маленькие одноручные бензопилы-сучкореза разных производителей — обобщенный взгляд

Инструкция по эксплуатации

Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.

Устройство бензопилы

Техника безопасности при работе бензопилой Echo:

• Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
• После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
• Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
• Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
• Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
• Во избежание травм работайте, удерживая бензопилу обеими руками;
• Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
• Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
• Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
• При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
• Заглушив мотор, включите инерционный тормоз остановки цепи;
• Проводите регулярную очистку воздушного фильтра;
• Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.

Первый запуск и обкатка

Сборка бензопилы Echo и первый запуск:

• Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
• При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;

• Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
• Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
• Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
• Выключите тормоз цепи и приступайте к работе.

Техническое обслуживание

На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.

Соотношение топливной смеси

Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD;
• STIHL HP;

Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.

• Echo PREMIUM B&C;
• Husqvarna Chain Oil;
• Oleo-Mac Polar Lube
• STIHL ForestPlus

Симптомы	Причины неисправности	Методы устранения
Движок не запускается	Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания	Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание
Мотор не держит обороты (плавает)	Проблемы с карбюратором	Произведите регулировку карбюратора
Существенно упала мощность мотора	Неисправности глушителя Неисправности поршневой группы	Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую
Двигатель заводится и сразу глохнет	Сбились настройки карбюратора	Отрегулируйте карбюратор
Во время работы наблюдается повышенная вибрация, появились посторонние звуки	Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей	Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления
При нажатии на акселератор мотор отказывается набирать обороты	Мусор в карбюраторе	Разберите и прочистите узел
Мотор заводится, но работает неровно, чихает и стреляет в карбюратор	Сбились настройки системы зажигания	Отрегулируйте зажигание

О бренде Echo

Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.

В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.

Отличное качество каждой отдельной детали

Бензопилы от Echo выходят из строя в исключительных случаях, поэтому не требуют постоянного ремонта. Причина тому — тщательный японский подход к каждой, даже самой крошечной, детали. К примеру, карбюратор Walbro – высокого заводского качества, имеет полную регулировку. Чтобы в карбюратор не проникли посторонние частицы (даже при  длительной работе),  он защищен  современным воздушным фильтром, который  имеет большой объем и жесткий пластиковый каркас. Фильтрующий элемент – нейлоновая сетка, которую легко почистить кисточкой, а при сильных загрязнениях – помыть в теплой воде.

Не менее взвешенно специалисты ECHO подходят к выбору партнеров, у которых приобретают некоторые комплектующие.  Режущая гарнитура бензопил Echo (сюда входят цепи, пильные шины и звездочки) установлена от всемирно известной американской компании  OREGON.

Бензопила Echo CS 260TES 10

Инструмент бытового типа с простыми конструкционными особенностями, облегчающими ремонтные работы и ТО. Бензопила Эхо 260 самая лёгкая в своём классе с облегчённым пуском и надёжным тормозом.

Ключевые параметры:

• Двигатель с мощностью 1,7 л. с. / 1,2 кВт;
• Объём цилиндра – 26,9 см3;
• Вместительность бензобака – 245 миллилитров;
• Длина шины – 10/25 сантиметров;
• Масса – 4,4 килограмма.

Инструмент подходит для распилки тонких брёвен и спиливанием сушняка. Комплектуется цепью, шиной, чехлом и эксплуатационными документами.

Достоинства модели:

• Наличие кованного коленвала и надёжного покрытия цилиндра мотора;
• Наличие двухступенчатого аэрофильтра;
• Муфта сцепления обеспечивает плавный ход цепи;
• Плечевой ремень закрепляется кронштейном;
• Антивибрационная и шумовая защита.

Технические характеристики

Бензопила Echo CS-4200ES имеет двухтактный двигатель и способна развивать мощность до 2,7 л.с. Небольшой вес инструмента – 4,44 кг., позволяет увеличить длительность работ и снизить утомляемость. Шина с цепью при работе автоматически смазываются, что значительно увеличивает срок службы бензопилы и не допускает его перегрева. Пила в целях безопасности имеет тормоз для экстренной остановки цепи.

Корпус бензопилы Echo выполнен из высококачественных материалов, а системы и важные узлы защищены от попадания пыли и опилок, что исключает необходимость регулярной чистки после использования. Крышка цилиндра на пиле легко демонтируется, что дает беспрепятственный доступ к свече, карбюратору и воздушному фильтру. Особенность в том, что фильтр может использоваться неоднократно, его можно периодически чистить и использовать дальше.

Стоит отметить расход топлива. Несмотря на мощность двигателя пилы, ее потребление бензина экономичное.

Echo 4200 оснащена электронным зажиганием, имеет систему подогрева карбюратора, что дает возможность запуска и работы с ней при любых температурах.

Кроме вышеизложенного, бензопила Echo CS-4200ES имеет следующие технические особенности и характеристики:

• объем двигателя – 39,6 куб. см.;
• система зажигания не допускает обратного удара при запуске;
• удобная, быстрая регулировка и натяжка цепи;
• покрытие стенок цилиндра специальным составом, увеличивающим износостойкость;
• эффективная антивибрационная система, в которой амортизация достигается за счет современных резиновых демпферов;
• уровень шума – 109 дБ;
• объем бака для масла 0,24 л;
• объем бака для топлива 0,41 л;
• завод гарантирует 5 лет безупречной работы инструмента.

Производится и собирается бензопила в Японии, при покупке нужно быть особенно внимательным и остерегаться китайских подделок.

Для чего можно использовать ECHO CS352ES

Бензопила CS-352ES является инструментом начального уровня в линейке производителя. Это значит, что пила подходит для умеренного режима эксплуатации в условиях малого строительства, а также для дачных работ. Основные задачи, для которых подойдет данная модель:

• обработка бруса при постройке сооружений из дерева;
• обработка плодовых деревьев – спил сучьев и некрупных стволов;
• распил дровяных материалов (справляется с деревом до полуметра в диаметре).

На выходе получается достаточно надежный и хорошо собранный инструмент, в котором применены фирменные технологии компании-производителя. Областями применения данной пилы могут являться фермы и приусадебные хозяйства, а также небольшие лесозаготовки.

Основной упор в конструкции сделан на небольшую массу и удобную конструкцию. Это позволяет использовать инструмент, например, для работ по ландшафтному дизайну.

Еще несколько отличительных особенностей

• «Легкий пуск» Бензиновые пилы ECHO  оборудованы праймером для подкачивания топлива и системой легкого запуска , именуемой «EZ-Start». Есть возможность регулировать подачу масла насосом, а сам насос изготовлен  из высокоуглеродистой стали. Многим известно, что у дешевых некачественных бензопил  нужно несколько раз тянуть ручку стартера, чтобы , наконец, запустить холодный двигатель. Понятно, что при этом детали системы запуска изнашиваются очень быстро. С целью предотвращения подобных казусов, у бензиновых пил ECHO установлена ручная помпа. Если нажать на нее два-три раза, то двигатель запускается моментально, с полуоборота.
• У всех бензопил ECHO  смазка режущей  цепи происходит автоматически.
• Специалисты фирмы ECHO применили эффективную систему амортизации. Если учесть еще и удобную ручку, то становится ясно, почему человек, работающий пилой ECHO, почти не чувствует нагрузки на плечи, спину и предплечья. Таким образом,  повышается производительность труда.
• Часто пилы, особенно бытовые, оснащены системой фронтальной натяжки пильной цепи. Это очень сложно и неудобно. У японских бензопил ECHO, для большего удобства использования, применяется эксклюзивное расположение механизма натяжки режущей цепи – сбоку. Такой профессиональный боковой натяжитель облегчает повседневную работу.
• Облегченное снятие крышки. Крышка цилиндра японских бензопил ECHO фиксируется пружинными зажимами из прочного пластика. Стоит лишь легко нажать на защелку – и крышка открывается. По сравнению с выкручиванием болтов и шурупов, как у других бензопил, это очень легко и просто. Незначительным движением руки вы получаете доступ к основным узлам цилиндро-поршневой группы, требующей регулярного ухода: очистки воздушного фильтра, замены свечей,  очистки ребер цилиндра.

Ознакомиться с подробными техническими характеристиками качественных  профессиональных бензопил ECHO  вы можете в интернет-гипермаркете садовой техники «С торгом» — официальном дилере японской компании ECHO.
