Комплектация
Как правило, экстрактор поставляется с набором четырех разнокалиберных бит, которые удаляют винты или болты разных размеров. У него есть два конца, каждый из которых выполняет различную функцию в процессе удаления винта или болта.

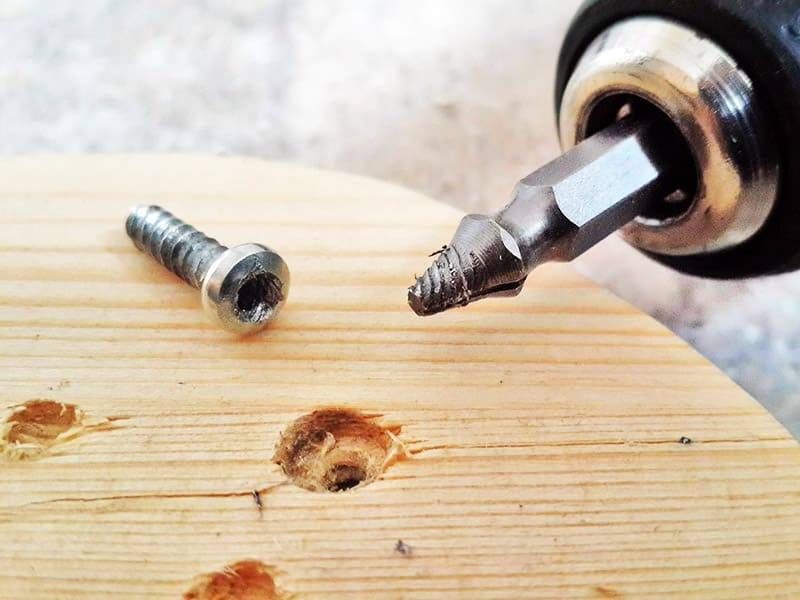

Как пользоваться?
- Первым шагом является использование зубчатого конца, который просверлит отверстие в поврежденном, ржавом или зачищенном винте.
- Поместите другую сторону долота (резьбовой конец) в сверло с функцией обратного хода.
- Затем просверлите отверстие в центре плохого винта, используя зубчатую часть долота, когда сверло находится в обратном положении.
- После того, как это сделано, следующий шаг должен удалить бит и повернуть его и использовать другой конец (с резьбой), чтобы удалить винт.
- Поместите зубчатый конец долота в сверло и вставьте резьбовой конец в предварительно сделанное отверстие.
- Используя обратное положение сверла, включите сверло, и вы увидите, как винт вынимается из точки крепления.
- При первом запуске сверла рекомендуется использовать медленную настройку, а затем постепенно увеличивать скорость до полного удаления винта.
Такой набор инструментов для извлечения пригодится, когда вы столкнетесь со сломанным винтом или болтом, который нужно снять. Это также делает их отличным подарком плотникам, ремонтникам и другим профессионалам.
Большинство производителей предоставляют уникальную «тройную» гарантию. Это значит, что если вы не удовлетворены на 100% качеством, и если буровое долото сломалось, можно будет вернуть его обратно и получить всю сумму покупки назад!
Что приятно, в наборе экстракторов он поставляется с компактным черным футляром для хранения бит (насадок). Кейс достаточно мал, может поместиться в ящик для инструментов.
Размеры битов в коробке
Сверла в наборе перечислены ниже с указанием номеров винтов и болтов, которые может извлечь каждый бит.Размеры сверла из набора «Easy Out»
Бит № 1 – снимает винты № 4 — № 7 или болт № 10 (5 мм).Бит № 2 – снимает винты № 8 — № 10 или болт ¼ дюйма (6 мм).№ 3 – удаляет № 11 — винты № 14 или болт 5/16 дюйма. (8 мм).№ 4 – удаляет № 16 — болт № 24 болт 3/8 дюйма (10 мм).
Состав набора
Как правило, продаются целые комплекты экстракторов с несколькими насадками — до пяти штук, предназначенных для извлечения крепёжных элементов различных форм и размеров. Лучше всего приобретать экстракторы в наборе, а не по отдельности, поскольку в них включаются всевозможные насадки и дополнительные элементы, необходимые для работы.
- В набор включены свёрла различного размера. Всего их пять штук. Причём каждый из пяти экстракторов, предлагаемых в наборе, имеет свой уникальный порядковый номер и диаметр.
- Специальные втулки, предназначенные для качественного выкручивания при помощи гаечного ключа.
- Все типы стержней.
- Втулки, необходимые для установки направления свёрл по центру заклинившей крепёжной детали.
Как видно, подобные инструменты весьма удобны в отличие от отдельных инструментов, поскольку являются универсальными.
Полезные рекомендации от мастеров как выкрутить отломанный болт
Если попытка вывинчивания резьбового соединения не увенчалась успехом, то есть несколько полезных советов и рекомендаций от специалистов, которые обязательно будут полезны всем, кто столкнулся с такой неприятной ситуацией. Эти советы гласят о следующем:
- Для повышения эффективности проводимых действий, необходимо нагреть резьбовое соединение
- Использование молотка и керна, установленного под углом 45 градусов, поможет выкрутить оставшуюся часть отломанного болта
- Использовать необходимо смазывающие вещества, в том числе, и смазку WD-40 для удаления коррозии
Еще специалисты рекомендуют приобрести набор экстракторов. Они продаются в количестве от 4 штук и более насадок разных размеров. Имея в наличии соответствующие насадки, вы всегда сможете быстро извлечь деформированную часть болта. Ниже на видео показано, почему стоит покупать только качественные экстракторы, и обходить стороной низкокачественные и дешевые устройства.
Как вывернуть проблемные винты?
Выкрутить винт, если у него сорвана крестовина, — задача не из легких. Слизанный метиз может находиться на ноутбуке или удерживать колесо автомобиля, а ведь есть еще прикипевшие и заржавевшие болты, варианты с сорванной головкой и с левой резьбой. Все они вполне поддаются выкручиванию, если правильно подойти к делу.
Замена инструмента
Если речь идет об обычной отвертке, ее грани могут быть сточены в ходе ранее выполняемых работ. Если контакт явно плохой, нужно попробовать сменить инструмент. Подбирается тот, что плотно сидит в шлице
Стоит обратить внимание на маркировку: для PH и PZ нужны отвертки с разными типами жал, они невзаимозаменяемые
Использование плоскогубцев
Способ актуален только в том случае, если головка винта располагается на поверхности материала, не утоплена в него. Плоскогубцами захватываются боковые части шляпки, производится вращение в сторону против часовой стрелки. Если винт поддается, спешить не нужно — лучше действовать медленно и аккуратно.
Электроинструмент
Если вручную вынуть застрявший винт не удается, можно попробовать демонтаж при помощи шуруповерта или электродрели. Для этого ее патрон освобождают от бит, раскрывают и закрепляют в нем шляпку
Важно помнить о том, что в электроинструменте должен быть режим реверса — именно в нем происходит работа. При наличии шляпки снаружи — это самый простой способ удаления проблемного винта
Прокладка
При слабом контакте с утопленной вглубь материала шляпкой выкрутить проблемный крепеж становится слишком сложно. Решить задачу иногда помогает использование дополнительной прослойки между материалами. Например, для этих целей можно применять кусок тонкой резины, кожи или абразивную часть хозяйственной губки. Прокладка фиксируется поверх шляпки, улучшая сцепление, сверху вставляется отвертка или бита шуруповерта.
Формирование насечки
При сорванном шлице можно выкрутить винт, сделав на нем насечку болгаркой или ручным инструментом. После этого отверткой подходящего размера с плоским наконечником выполняется выворачивание крепежа. Еще больше облегчить выкручивание поможет краткосрочное нагревание метиза. Тепловое расширение поможет немного увеличить диаметр отверстия, сделает его посадку более свободной.
Нарезка граней
При наружном типе сорванного шлица простым решением может стать нарезка на нем новых граней. Делается обработка напильником или болгаркой, ножовкой по металлу. Даже 4 грани позволят воспользоваться ключом подходящего диаметра, чтобы избавиться от плотно засевшего винта.
Применение специального инструмента
Когда другие способы не помогают, можно использовать экстрактор, ввинтив его в тело крепежного элемента, — это работает, даже если отлетела шляпка. Некоторые подобные приспособления требуют предварительного высверливания отверстия. Экстрактор нужно заклинить в винте, а затем вывернуть его вместе с проблемным метизом. Материал при этом не повреждается, использовать такую технологию работы можно на всех типах крепежа, кроме саморезов из закаленной стали.
Холодная и горячая сварка
Оторванная шляпка или слизанные шлицы часто не позволяют решить проблему удаления мешающего винта. Чтобы восстановить контроль над резьбовым соединением, можно приварить или приклеить составом типа «холодная сварка» гайку к его поверхности. В этом случае шуруп удастся извлечь, используя накидной или обычный гаечный ключ.
Высверливание
Оно позволяет полностью удалить слишком глубоко утопленный винт. Работает этот метод с деревянными поверхностями. Можно просто высверлить сам метиз, позднее заменив его новым. Кроме того, хорошим решением может быть использование пробочной насадки, способной вытащить солидный участок деревянной поверхности вместе с его содержимым.
Пайка
Винт или шуруп небольшого размера с сорванными шлицами (чаще всего крестообразными) можно плотно соединить с отверткой при помощи пайки. Для этого на головку крепежа наносится раскаленное олово, в него погружают жало инструмента. Нужно дать соединению остыть и хорошо сцепиться. Затем можно легко выкрутить винт, ставший продолжением отвертки, зачистить инструмент от следов припоя.
Прикипевший и проржавевший винт
Здесь приходится бороться еще и с последствиями эксплуатации соединения. Удалить ржавчину можно при помощи специальных составов, достаточно будет нескольких капель. Затем используется ударная отвертка (можно заменит зубилом) и молоток. При ударной нагрузке прикипевшие и приржавевшие части винта становятся подвижными. Как только они поддадутся, можно сменить инструмент и выкрутить проблемный резьбовой элемент традиционным способом.
Устройство инструмента
Основной принцип работы инструмента заключается в вытеснении дефектного крепежа из отверстия. Чтобы это сделать без потери качества существующей резьбы, необходимо поместить экстрактор для извлечения болтов внутрь и прокрутить до конца, чтобы обломок выпал. Поэтому, во-первых, в наборе для выкручивания сломанных болтов имеются различные диаметры, чтобы подобрать наиболее подходящий. А во-вторых, устройство имеет грани или резьбу для вытеснения обломка из отверстия.
Для удобства использования инструмент для выкручивания сломанных болтов имеет на противоположном конце грани для лучшего сцепления со специальной втулкой или плоскогубцами. А длина подобрана таким образом, чтобы извлекать остатки с минимальными повреждениями резьбы.
Виды устройства
Существует три разных типа экстракторов для выкручивания застрявших крепёжных деталей, которые немного отличаются между собой способом эксплуатации.
- Спиральные винтовые. Считаются самыми эффективными и надёжными для изъятия сломанных деталей. Отличаются конусообразной формой. На экстракторах такого вида имеется специальная резьба, разная с двух сторон. С правой стороны резьба предназначена для извлечения болтов и шпилек, у которых резьба расположена с левой стороны. А левая резьба на экстракторе необходима для извлечения деталей, у которых резьба находится с правой стороны. Данный инструмент работает особым образом: он не вбивается в поломанную деталь, а просто вкручивается в место, предварительно просверленное по центру застрявшего в предмете шурупа или болта. После того как экстрактор будет вкручен, он заклинивается, а затем спокойно выкручивается одновременно с крепёжным элементом. Чтобы вытащить застрявший болт, потребуется приложить немало усилий, поэтому в этом случае всегда применяется специальный инструмент — вороток, который необходим для качественного зажима и вращения некоторых слесарных инструментов и, в частности, предметов.
- Что касается экстракторов клиновидной формы, то они изготавливаются в виде конуса с небольшими гранями. Используется очень просто: инструмент требуется аккуратно вбить при помощи обычного молотка в заранее просверленное отверстие поломанной крепёжной детали. После того как устройство будет вбито, его нужно заклинить, после чего выкрутить при помощи гаечного ключа. Данный вид экстрактора очень прост в использовании, особых усилий для выкручивания застрявшего болта прилагать не требуется. Однако чтобы проделать работу качественно, экстрактор необходимо всегда вбивать точно по центру обломанной детали, иначе вытянуть её будет крайне проблематично. Более того, в процессе использования инструмента иногда могут возникать трудности с удалением уже выкрученного болта из самого устройства.
- И последний тип экстрактора — стержневой. Он имеет форму стержня с очень острыми гранями. Данное приспособление используется по такому же принципу, что и остальные два вида: вначале в центре детали просверливается небольшое отверстие, после чего в нём заклинивается само устройство. Процесс выкручивания детали производится с использованием подходящего гаечного ключа. Этот тип устройства обладает одним существенным недостатком: уже выкрученные с предмета крепёжные элементы крайне плохо достаются их самого инструмента.
Как видно, каждый тип приспособления имеет свои определённые особенности, которые обязательно следует учитывать при выборе инструмента.
Отчего возникают проблемы с крепежами
В автомобилях существует большое количество устройств и деталей, которые содержат резьбовые соединения. Обычная гайка фиксирует болт или шпильку, обеспечивая их надежную фиксацию. Однако нередки случаи истирания резьбы или переламывания части болта. При этом его остаток продолжает торчать. И вот для этого нам понадобится обзавестись хорошим экстрактором для его выкручивания.
Причины подобных ситуаций могут быть различными:
- некачественный заводской крепеж;
- трещины и сколы;
- внутренние пузыри и разрывы;
- проникновение влаги в резьбу с последующей коррозией;
- прикипание из-за высоких температур;
- затяжка неподходящим ключом и т.п.
Технические основы – особенности конструкции и принцип работы оборудования
Для начала стоит указать читателям, что слово «экстрактор» имеет английские корни. В переводе с английского «extact» означает «извлекать, удалять». Это слово лучше всего объясняет назначение инструмента. С точки зрения конструкции, подобное оборудование имеет общую черту: оно состоит из хвостовой части и основной в виде бура различной формы.
Простота конструкции обеспечивает долговечность и надёжность в различных ситуациях ФОТО: krepezhinfo.ru
За счёт чего герой нашего обзора справляется со своей основной задачей? Всё элементарно – в теле повреждённой детали создаётся отверстие определённого диаметра, внутрь вставляется экстрактор и закрепляется. Мастеру остаётся только извлечь повреждённый элемент при помощи отвёртки, шуруповёрта либо иных подручных средств.
В некоторых моделях экстрактор механическим способом проникает внутрь шурупа или винта ФОТО: kraft-air.ru
Инструкция по эксплуатации
Чтобы научиться пользоваться данным инструментом, достаточно понимать его основной принцип действия, который заключается в следующем: в поломанной детали прямо по центру обязательно должно проделываться небольшое отверстие. При этом следует помнить, что диаметр отверстия ни в коем случае не должен превышать диаметра поверхности сломанной детали. После чего в сделанное отверстие вставляется само устройство, вкручивается в сломанный болт и выкручивается уже вместе с ним.
Правила извлечения детали
При извлечении детали следует руководствоваться следующими правилами:
- Перед началом работы лучше всего обработать смазкой заклинивший болт.
- В том случае, если болт очень старый и покрылся сильной ржавчиной, то его стоит обработать любым средством, растворяющим ржавчину.
- После этого требуется высверлить отверстие, что делается при помощи использования специальной втулки, которая прилагается к набору инструмента.
- Затем экстрактор вкручивается в застрявшую деталь либо вбивается.
- После того как устройство хорошо заклинится в детали, оно выкручивается одновременно с ней при помощи соответствующего гаечного ключа.
Разумеется, техника работы с инструментом будет немного отличаться в зависимости от того, в каком именно месте застрял болт.
Способы извлечения поломанных болтов экстрактором
Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.
Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.
При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.
Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.
Способы извлечения поломанных болтов экстрактором
Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.
Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.
При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.
Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.
Комплектация
Как правило, экстрактор поставляется с набором четырех разнокалиберных бит, которые удаляют винты или болты разных размеров. У него есть два конца, каждый из которых выполняет различную функцию в процессе удаления винта или болта.
Как пользоваться?
- Первым шагом является использование зубчатого конца, который просверлит отверстие в поврежденном, ржавом или зачищенном винте.
- Поместите другую сторону долота (резьбовой конец) в сверло с функцией обратного хода.
- Затем просверлите отверстие в центре плохого винта, используя зубчатую часть долота, когда сверло находится в обратном положении.
- После того, как это сделано, следующий шаг должен удалить бит и повернуть его и использовать другой конец (с резьбой), чтобы удалить винт.
- Поместите зубчатый конец долота в сверло и вставьте резьбовой конец в предварительно сделанное отверстие.
- Используя обратное положение сверла, включите сверло, и вы увидите, как винт вынимается из точки крепления.
- При первом запуске сверла рекомендуется использовать медленную настройку, а затем постепенно увеличивать скорость до полного удаления винта.
Такой набор инструментов для извлечения пригодится, когда вы столкнетесь со сломанным винтом или болтом, который нужно снять. Это также делает их отличным подарком плотникам, ремонтникам и другим профессионалам.
Большинство производителей предоставляют уникальную «тройную» гарантию. Это значит, что если вы не удовлетворены на 100% качеством, и если буровое долото сломалось, можно будет вернуть его обратно и получить всю сумму покупки назад!
Что приятно, в наборе экстракторов он поставляется с компактным черным футляром для хранения бит (насадок). Кейс достаточно мал, может поместиться в ящик для инструментов.
Размеры битов в коробке
Сверла в наборе перечислены ниже с указанием номеров винтов и болтов, которые может извлечь каждый бит.
Размеры сверла из набора «Easy Out»
Бит № 1 – снимает винты № 4 — № 7 или болт № 10 (5 мм). Бит № 2 – снимает винты № 8 — № 10 или болт ¼ дюйма (6 мм). № 3 – удаляет № 11 — винты № 14 или болт 5/16 дюйма. (8 мм). № 4 – удаляет № 16 — болт № 24 болт 3/8 дюйма (10 мм).
Альтернативные способы выкрутить болт с сорванными гранями
Приваривание гайки, как способ выкрутить болт без граней
Этот старый испытанный способ выводил из тупика во время ремонта многих.
Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.
Суть приёма заключается в следующем.
Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим
Осторожно, без рывков, выкручиваем сломанный болт за гайку
Важно!
Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!
Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем
Высверливание — отличная возможность окрутить болт без граней
Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.
Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.
Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.
Выбивание остатков металла
Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.
Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.
Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.
Нагревание для того, чтобы вывернуть болт с сорванными гранями
Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?
Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.
Спасибо за внимание!
Советы по грамотному подбору и эксплуатации экстрактора – это полезно знать любому мастеру!
Напоследок хотелось бы сделать нашим читателям несколько полезных рекомендаций, поскольку практические знания оказывают куда больше помощи, чем теория.
На том же AliExpress или AliBaba можно встретить весьма выгодные предложения ФОТО: aliexpress.com
Чтобы ещё больше облегчить процедуру выкручивания, можно добавить машинное масло, WD-40 либо иную другую смазку, поскольку они максимально повысят скольжение.
При добавлении смазочных материалов помните, что лучше не сочетать их с чрезмерным нагревом поверхностиФОТО: o-ladagranta.ru
Не стоит забывать, что метизы вкручиваются не только в металл. При разрушении болта в толще дерева или бетона вы также можете использовать экстрактор – правила эксплуатации остаются те же.
При работе с древесиной избегайте больших оборотов – это может привести к возгоранию и непредвиденным повреждениям материала ФОТО: vupe.ru
К сожалению, иногда даже самые изощрённые методы не могут помочь извлечь застрявшую внутри шпильку или шуруп. Но даже из такой ситуации есть выход, подобный решению загадки гордиева узла Александром Македонским – просто высверлить повреждённый элемент дрелью или перфоратором. Грубо? Да, но зато действенно!
Если вы опытный сварщик, можно попробовать заварить получившееся отверстие либо использовать впоследствии болт большего диаметра ФОТО: www.drive2.ru
Описание экстрактора
Как известно, для того чтобы удалить застрявшую часть крепёжной детали из предмета, её вначале необходимо каким-то образом подцепить, а уже после этого попытаться выкрутить. Сделать это со сломанным болтом, который сильно застрял внутри, крайне проблематично. Поэтому для подобных целей существует удобный инструмент — экстрактор, при помощи которого можно с лёгкость извлечь обломки сильно застрявших шпилек, шурупов или болтов.
При помощи данного инструмента можно просто зацепить застрявшую в предмете деталь, после чего её оттуда выкрутить. Процесс выкручивания сводится к предварительному просверливанию по самому центру застрявшего элемента небольшого углубления. После чего туда вставляется экстрактор нужной формы — конической либо цилиндрической, в зависимости от типа детали, которая застряла и сломалась в предмете, а затем часть данной детали спокойно выкручивается.
Наборы экстракторов
Универсальные экстракторы используют автолюбители и работники автосервиса. Многие предпочитают приобретать сразу набор экстракторов, так как при работе встречаются разные диаметры болтов и шурупов. Комплект универсальных экстракторов станет идеальным выбором для автомастерских, где встречаются различные резьбовые соединения. В зависимости от комплектации набора экстракторов цена на них может различаться.
Последовательность операций при работе экстрактором
- Керном сделать в центре отломавшейся детали метку.
- Обработать смазкой.
- Просверлить центровочным сверлом отверстие. Сверло подбирается чуть меньше винта экстрактора. Сверлить нужно довольно глубоко.
- Затем забить экстрактор.
- Поворачивать экстрактор против хода часовой стрелки.
Хотя в процессе сверления остатки резьбы и загоняются глубже в отверстие, но в большинстве случаев использование экстрактора решает данную проблему
Все этапы процесса по извлечению застрявших болтов и шпилек необходимо делать очень осторожно, так как не исключена возможность облома конца экстрактора. Если обломившийся конец застрянет в извлекаемом обломке, то задача намного усложнится. Извлечь деталь, изготовленную из закаленной стали, намного сложнее
Так же можно использовать данные экстракторы и для шурупов. Экстрактор шурупов предназначен для демонтажа винтовых соединений, которые пришли в негодность. Они различаются друг от друга своими размерами в зависимости от диаметра необходимого для извлечения поврежденного предмета
Извлечь деталь, изготовленную из закаленной стали, намного сложнее. Так же можно использовать данные экстракторы и для шурупов. Экстрактор шурупов предназначен для демонтажа винтовых соединений, которые пришли в негодность. Они различаются друг от друга своими размерами в зависимости от диаметра необходимого для извлечения поврежденного предмета.
Принцип извлечения сломанных болтов
Удалить из конструкции застрявший крепежный элемент при помощи вывертыш, под силу даже новичку. Главное — следовать технологии извлечения, которая пошагово описана ниже.
В первую очередь необходимо накернить отметку в центре сломанной шпильки, посредством кренера и молотка.
После это нужно просверлить отверстие, в которое будет вкручиваться приспособление. Стоит учитывать, что диаметр отверстия должен соответствовать диаметру экстрактора. Выполнять следует все тщательно и аккуратно, чтобы не сместить отверстие от центра. Помочь в этом может специальная направляющая втулка, которая предусмотрена в комплекте инструментов.
Затем выполняем установку экстрактора в проделанное отверстие, а чтобы надежно его зафиксировать подбиваем молотком и киянкой. Далее выполняем вкручивание экстрактора в отверстие сломанного болта, для этого можно воспользоваться гаечным ключом или воротком метчика. После того, как почувствовали упор, можно приступать к выворачиванию болта.
После выкрутки изделия, экстрактор следует аккуратно снять так, чтобы не навредить граням клинового инструмента. Если же это винтовая модель приспособления, то болт просто откручивается. Для снятия можно воспользоваться пассатижами и гаечным ключом.
Но технология выкручивания детали может немного разниться из-за того, в каком месте произошел слом болта.
Ниже плоскости конструкции
Чтобы извлечь такую часть крепежа, сперва нужно в образовавшуюся глубину установить втулку, диаметр которой будет соответствовать отверстию. После этого просверливаем отверстие достаточной глубины. При большом диаметре застрявшего крепежа сперва используем сверла меньших размеров для рассверливания. Затем выполняем вбивание стержня и установку втулки для выкручивания детали.
Выше плоскости конструкции
В таких случаях использование инструмента осуществляется по аналогии с предыдущим случаем. А именно изначально направляем и устанавливаем втулку, и только потом просверливаем отверстие, куда будет вбиваться стержень, посредством которого будет извлекаться сломанный болт.
На одном уровне с плоскостью конструкции
В таких случая обязательно использование кернера, для наметки центра будущего отверстия. Наметив, просверливаем отверстие, вставляем экстрактор и выкручиваем шпильку. После этого сверлится отверстие, в которое вставляется стержень и выкручивается обломок.
Заключение
Надеемся, что статья помогла разобраться с тем, что такое экстрактор и как он работает. Разные производители предпочитают делать экстракторы из различных материалов. Экстрактор сильно облегчает работу мастера и может не только сэкономить время, но и сохранить целостность поверхности. Главные моменты, которые нужно помнить перед покупкой:
- экстрактор – устройство для выкручивания застрявших болтов, шурупов, саморезов;
- перед тем как приобретать экстрактор, убедитесь, что на дрели или шуруповерте есть функция обратного хода;
- от выбора металла зависит – получится ли выкрутить шуруп, так как разные соединения требуют разной твёрдости экстрактора, чтобы всё получилось;
- компактные размеры позволяют взять такой набор с собой.
Рынок РФ пока что не предлагает хороших долговечных вариантов, тем не менее достать оригинальный импортный набор за небольшие деньги можно.
