Легендарная бензопила Хускварна 137 — характеристики, обзор и реальные отзывы

Комплектация

Компания Лесник оснащает свои бензопилы стандартным набором необходимым для начала работы, поэтому покупая инструмент вы не найдете в коробке с ней дополнительной цепи или шины.

Что входит в комплектацию:

• бензопила;
• шина и цепь;
• инструкция по эксплуатации;
• чехол для шины;
• комбинированный ключ;
• гарантийный талон.
• емкость для приготовления топливной смеси;
• напильник для заточки цепи (имеется не во всех пилах).

Важным нюансом при выборе бензопилы является возможность ремонта на время гарантии в сервисном центре. Дело в том, что сервис бензопил Лесник развит слабо, далеко не в каждом городе есть центры обслуживания, поэтому ремонт бензопилы по гарантийному случаю может затянуться на длительное время.

По истечении гарантийного срока бензопилу Лесник 3816 можно ремонтировать, как своими силами, так и в любой мастерской. Запчасти в свободном доступе и подходят от множества китайских пил, а процесс ремонта не такой сложный, как например на штилях.

Описание

Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик.

В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.

Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.

Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.

Объем двигателя бензопилы Husqvarna 137 составляет 36,3 куб.см. Объем топливного бака — 410 мл, объем масляного бака — 200 мл.

Основное назначение бензопилы Хускварна следующее:

• обрезка веток и сучьев;
• распил крупных бревен и досок;
• прочие работы с древесиной в бытовых объемах.

Описание

Цепная пила Husqvarna 137 оборудована двухтактным карбюраторным двигателем внутреннего сгорания (X-Torq — технология, снижающая расход топлива, очищающая качество выхлопа) мощностью 2,18 лошадиных сил (1,6 кВт). В ручной инерционный стартер, отвечающий за запуск бензопилы, встроена дополнительная пружина, облегчающая процедуру пуска.

Бензопила Husqvarna в работе

Для увеличения ресурса фильтра, а также для улучшения работоспособности инструмента производителем была установлена двойная принудительная очистка поступающего в двигатель воздуха «Эйр Инжекшн». В этом инструменте уникально все, даже самостоятельно настраивающийся карбюратор, благодаря установленной системе «Авто Тюн».

Детали пилы для безопасной работы:

• инерционный тормоз цепи — срабатывает за доли секунды при отдаче;
• щиток защиты рук — задействует при соприкосновении с рукой тормозную систему;
• с системой «Лоу Виб» воздействие вибрации снижается в разы;
• наличие глушителя защищает органы слуха от повреждения, во время работы с инструментом.

Система натяжения цепи у бензопилы “Хускварна” 137 размещена в боковой части инструмента. Система натяжения инструментальная, регулировка производится входящим в комплектацию универсальным ключом-отверткой. Смазка на цепь подается встроенным масляным насосом автоматически при движущейся цепи, на холостом ходу подача масла прекращается. Применяются как оригинальные шины размером 13-15 дюймов, так и шины от других изготовителей.

Цепь Husqvarna

Производителем рекомендованы оригинальные цепи Husqvarna H30 с шагом 0,325. Ведущая звездочка имеет 7 звеньев. Масса бензопилы Husqvarna 137 в полном снаряжении — 5,5 кг, без оснастки — 4,6 кг.

Преимущества бензопилы Husqvarna 137:

• небольшой вес бензопилы;
• хорошая мощность;
• система двойной очистки воздуха “Эйр Инжекшн”;
• наличие самонастраивающегося карбюратора Walbro WT-660;
• установленная антивибрационная система “Лов Виб”;
• инструментальное натяжение цепного механизма;
• двухтактный мотор (технология X-Torq);
• цепной инерционный тормоз со щитком;
• встроенный маслонасос, подающий смазку к цепи во время ее движения;
• качественная сборка;
• отличная ремонтопригодность, наличие запасных частей.

Устройство, инструкция по техническому обслуживанию инструмента

Устройство бензопилы Хускварна 137: простая конструкция бензопилы состоит из блока с двухтактным двигателем, воздухоочистителем, сцеплением, топливным и масляным резервуаром и направляющей шины с режущей цепью. И цепь, и шина — это сменное оборудование, вполне заменяемое аналогами после окончательного износа (допускается установка комплектующих длиной 15 и 13 дюймов).

Топливо и масло, смазочные материалы для husqvarna 137

Двигатель бензопилы Хускварна предназначен для работы на неэтилированном бензине. Лучший выбор для данной модели — это бензин АИ-95 или АИ-92. Отношение количества бензина к количеству масла составляет 40:1, в итоге оператор получает 2,5% смесь. Топливо замешивается отдельно, в специальной чистой емкости для смешивания.

Почему необходимо придерживаться таких правил? Потому что некачественно смешанное топливо с частицами грязи или другим мусором может вызвать ухудшение работы поршневой группы, в целом ускорит износ двигателя.

Масло, рекомендуемое для двигателя бензопилы Хускварна: рекомендация производителя масло для двухтактных двигателей с воздушным охлаждением Partner или оригинальное husqvarna. Для смазывания шины и цепи также используйте целевое масло от husqvarna или Partner.

Продолжительность работы бензопилы Хускварна 137

Средняя продолжительность работы бензопилы Хускварна на одной заправке составляет 30-40 минут, в зависимости от степени нагрузки. После выработки топлива при необходимости продолжения работы следует заглушить двигатель, дать ему остыть и дозаправить инструмент.

Основные причины неисправностей бензопилы Хускварна 137 и способы их устранения

Таблица 1. Причины неисправностей husqvarna 137 и способы их устранения

Избыток топлива (бак переполнен).

Отлейте часть топлива.

Инструкция по эксплуатации Husqvarna 240

Каждый раз перед использованием пилы следует проверять целостность ее конструкционных частей

Особое внимание уделяется состоянию цепи, тормозному механизму и ручкам. Далее можно включать двигатель

Это делается через ручку троса, ведущего к стартеру. Ее следует дернуть, надежно удерживая агрегат прижатым к земле. При этом наматывать трос на ручку нельзя. Рабочий процесс можно выполнять на полной силовой отдаче, сбавляя обороты после завершения сеанса пиления.

Важно следить и за фиксацией конструкции Husqvarna 240. Инструкция отмечает, что и левши, и правши должны обеими руками удерживать агрегат таким образом, чтобы именно правая рука находилась в самой ответственной точке удержания – на задней ручке

Соответственно, левая рука должна отвечать за хват передней рукоятки. После окончания работы необходимо нажать кнопку «Стоп», опустить агрегат на землю и приступить к его осмотру и, при необходимости, разборке. Далее в обязательном порядке надо производить чистку функциональных частей, а к последующим работам приступать уже с обновленным маслом.

Технические характеристики

Хускварна 137 сравнима по своим техническим характеристикам с бензопилой Штиль 180. У каждой бензопилы были свои приверженные поклонники. Каждый из владельцев приводил аргументированные факты в пользу владения своей пилы, и был прав. У обеих из них были свои плюсы и минусы. Но, Штиль 180 остался, а на смену 137 – ой, пришла бензопила Хускварна 236. Все это тема отдельной статьи, давайте перейдем к обзору характеристик Хускварны 137.

Основные технические характеристики:

• тип двигателя: ДВС, бензиновый;
• рабочий объем двигателя: 36,3 куб. см.;
• мощность двигателя: 1,64 л.с. / 2,2 кВт;
• емкость топливного бака: 419 мл;
• емкость масляного бака: 200 мл;
• длина шины: от 33 до 38 см;
• шаг цепи: 0,325 дюймов (8,25 мм);
• вес: 4,6 кг.

Из перечисленных характеристик двигателя и пильной гарнитуры (шина, цепь) видно, что бензопила относится к классу любительских. Она довольно мощная и позволяет без больших усилий распиливать стволы деревьев диаметром до 40 сантиметров на пеньки.

Для тех, кому все-таки интересно послушать мнение профессионала о сравнении бензопил конкурентов: Stihl 180 и Husqvarna 137 рекомендуем посмотреть интересное видео.

Преимущества пилы Husqvarna 257

• максимальная производительность и надежность: поршневая группа упрощенной конструкции позволяет работать на топливе с любым октановым числом;
• узкий пластиковый корпус из высокопрочного противоударного пластика с защитными крышками для предотвращения повреждения рабочих узлов агрегата и высоко расположенный центр тяжести пилы облегчает эксплуатацию и переноску;
• на холостом ходу в бензопиле Husqvarna 257 подача смазки на цепь автоматически прекращается;
• кованый трехсекционный коленвал обеспечивает возможность использования дополнительных насадок и приспособлений, которые превращают цепную бензопилу в мотор для лодки, в режущий инструмент (например, в болгарку, ледобур) и другие полезные в хозяйстве приспособления;
• декомпрессионный клапан делает пуск двигателя более удобным и надежным в любых погодных условиях;
• двигатель быстро набирает обороты, при этом для управления агрегатом требуется совсем небольшое гироскопическое усилие.

Регулировка Карбюратора Бензопилы Хускварна 137

Как верно отрегулировать карбюратор на бензопиле своими руками «Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».

Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем движкам внутреннего сгорания.

Сейчас побеседуем о том, как отрегулировать карбюратор на бензопиле. Вообщем, такая процедура проводится время от времени. Заводская настройка — это самый наилучший и высококачественный вариант. Но, по мере надобности её делают средством регулировки особых винтов. Разберёмся, как отстроить своими руками:

Из этой статьи вы узнаете:

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).

• Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
• Открытие заслонки регулирует количество подачи горючего и воздуха;
• Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
• Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

• Движок плохо заводится и стремительно глохнет. Вероятная причина: обеднённая смесь.
• Чрезмерное (больше нормы) потребление горючего. Не считая того, насыщенные (больше обыденного) выхлопы. Вероятная причина: сверхнасыщенная смесь.
• Движок не желает работать вообщем. Предпосылки тут две: нет бензина (засорился топливный жиклёр) либо нет искры (неисправна свеча, обрыв высоковольтного провода либо выход из строя электрического блока).

Сам по для себя сбой опций бывает изредка и предпосылки, обычно, последующие:

• Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Вероятная причина: неаккуратное прикосновение, попытка грубой регулировки либо сильные наружные вибрации.
• Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
• Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

• Т – регулирование холостого хода;
• L – регулирование минимальных оборотов;
• H – регулирование максимальных оборотов;

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора

набензопиле с помощу трех винтов THL.

Регулировка карбюратора. Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов. Разбирать и чистить карбюратор

,менять пересохшие диафрагмы ,крутить и.

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Винт настройки холостого хода может обозначаться у разных производителей, разными буквами. Например, Хускварна (Husqvarna) и Партнёр (Partner) обозначают латинской буквой «T», а другой известный производитель Штиль (Stihl), использует буквы «LA».

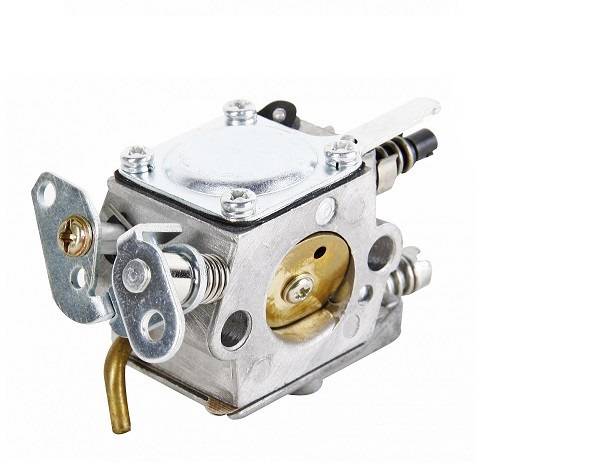

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Эксплуатационные достоинства

Популярность этой модели в значительной степени базируется на доступной стоимости, несложном обслуживании, комфортной работе и высокой ремонтопригодности.

Используя имеющиеся в ассортименте запчасти, владелец может своими руками выполнить полноценный ремонт изделия с минимальными затратами материальных средств и времени.

Прилагаемая к комплекту инструкция по эксплуатации содержит полезные сведения об особенностях подготовки инструмента к первому и предшествующих запусках, последовательности обслуживания, технологиях поиска и самостоятельного устранения возможных неисправностей.

Приведенная в описании подробная деталировка позволяет уточнить последовательность монтажа при выполнении ремонтных работ повышенной сложности.

Применение запасных частей из фирменного ремонтного фонда предоставляет владельцу возможность восстановить рабочие характеристики изношенных узлов и агрегатов практически на все 100%.

Цепная пила Эхо версии CS-350WES

Бензопила Echo CS-350WES – это профессиональный инструмент для бытовых нужд. Его можно использовать как для распиливания стройматериалов, срезов сучков и веток, так и для валки небольших деревьев в саду или загородном доме. Грамотное распределение веса по корпусу, эргономичные рукоятки и система антивибрационного гашения позволяют пользователю комфортно работать длительное время. Бензопила оснащена двухтактным двигателем с рабочим объёмом 35,8 см3 и воздушным охлаждением. Мощность инструмента составляет 1,48 кВт, благодаря чему максимальная скорость вращения цепи достигает 13500 об/мин.

По теме:

НАЗАД

ВПЕРЕД

1 из 4

Запускается бензопила Эхо 350 электронным зажиганием CDI и системой «Лёгкий старт» с праймером. Для быстрого запуска пилы с холодным двигателем, на корпусе есть ручка, регулирующая заслонку подачи воздушно-топливной смеси на карбюратор. Так же, как и у предыдущей модели инструмента, цепь смазывается маслом автоматически, но есть возможность регулирования интенсивности его подачи. При максимальной нагрузке расход топлива за 1 час оставляет 1,12 л. Для безопасности пила оснащена защитным щитком перед рукояткой и инерционным тормозом пильной цепи. Натяжение цепи производится с помощью бокового регулирующего винта.

Технические характеристики бензопилы марки Echo версии CS-350WES:

• длина пильной поверхности – 40, 30 и 35 см;
• шаг пильной цепи – 9,53 мм;
• вместительность бачка для масла, смазывающего цепь – 230 мл;
• вместительность топливной ёмкости – 370 мл;
• размеры (ДхШхВ) – 39,2х23,3х24,2 см;
• уровень мощности звука – 110 дБ.

Вес цепной пилы CS-350WES равен 3,6 кг, но без учёта пильной цепи, шины, и расходных материалов (бензин и масло). Чтобы курок газа не был случайно нажат, на инструменте есть блокиратор. Для защиты рук от разорвавшейся или слетевшей цепи на пиле установлен уловитель цепи и защитный щиток задней рукоятки. На глушителе бензопилы Echo CS-350WES-14 предусмотрен кожух, который предохраняет пользователя от случайного ожога при соприкосновении с ним.

В комплекте с инструментом идёт пильная цепь с шиной и чехлом, руководство по ремонту и эксплуатации, Т-образный ключ (10х19 мм) и маленькая отвёртка.

Сравнительная таблица с характеристиками бензопил 350WES и 353ES:

CS-350WES-14	CS-353ES
Мощность, кВт	1,48	1,59
Рабочий объём, см3	35,8	34
Частота вращения цепи, об/мин	13500	13500
Объём масляного бачка, мл	230	260
Объём топливного бачка, мл	370	250
Уровень шума, дБ	110	115
Размеры, см (ВхШхГ)	39,2х23,3х24,2	39,6х23,2х26,8
Вес, кг (без расходных материалов, шины и цепи)	3,6	4

Обе модели бензопил Echo легко управляются и подойдут как новичку, так и профессионалу. Главное, во время использования инструмента соблюдать все правила безопасности и своевременно проводить его обслуживание. Тогда цепная пила прослужит максимально долго, и работа с ним всегда будет доставлять удовольствие.

Ремонт своими руками

Husqvarna 137 относительно старая бензопила и многие экземпляры уже требуют ремонта: от элементарной регулировки или замены карбюратора до ремонта поршневой. Чтобы выполнить такие сложные работы, нужно обращаться в специализированный сервисный центр. Однако, если у Вас есть желание и опыт ремонта сложной техники, можете попробовать справиться с определенными неисправностями своими руками.

Для эффективного ремонта Вам потребуются некоторые навыки и советы, советуем почерпнуть их из представленных видео.

Начать стоит с разборки и сборки, это основное что нужно знать, ремонтируя бензопилу Хускварна 137 своими руками. Шведы изготавливая свои пилы, стараются сделать все, чтобы их пилы сложно было отремонтировать где-то кроме специализированного сервиса.

Второе и самое популярное – это регулировка карбюратора бензопилы Хускварна 137. Данный процесс ни чем не отличается от настройки карбюраторов на других пилах фирмы Husqvarna AB. Вся регулировка производится при помощи 3 винтов. О том, как отрегулировать карбюратор бензопилы Хускварна 137, какой винт крутить, в какую сторону и на сколько оборотов, подробно рассказано в видео, рекомендуем посмотреть.

Устройство бензопилы Хускварна

В отличие от бензопил других, не менее известных производителей, модели шведской компании Husqvarna имеют довольно простую конструкцию, что существенно упрощает их самостоятельный ремонт. В собранном виде на бензопилах шведского бренда можно увидеть:

• Корпус, который включает в себя защитные крышки, предотвращающие повреждение основных деталей и механизмов пилы;
• Рукоятки – с передней и задней стороны, а также рукоятку на шнуре стартера;
• Кнопки управления, переключатели и рычаг цепного тормоза;
• Глушитель, снижающий уровень шума при работе;
• Шину и пильную цепь;
• 2 отдельных пластиковых резервуары – для топливной смеси и для масла;
• Щиток, защищающий правую руку оператора.

Под усиленным корпусом бензопилы Husqvarna помещен силовой агрегат, карбюратор, стартер и система зажигания. В зависимости от модели и ее стоимости, в конструкцию бензопилы также может быть включен ряд дополнительных опций.

Недостатки и неисправности

Судя по отзывам независимых экспертов и пользователей, конструкционные, эксплуатационные и другие недостатки в конструкции пилы отсутствуют.

Отказы и неисправности в большинстве своем инициируются неграмотным обслуживанием, грубыми ошибками в процессе работы, использованием инструмента не по назначению.

Бензопила серии 137 снята с производства. Альтернативой может служить идентичная по применению модель Хускварна 236 мощностью 1,9 л.с. стоимостью от 9000 рублей.

На рынке подержанной техники стоимость базовой модели длительное время удерживается на высоком уровне. Инструмент в исправном техническом состоянии можно купить не менее чем за 5500-6000 рублей.

Подготовка к работе

Правильная подготовка бензоинструмента к работе выглядит так:

1. Пильный агрегат собирается в единую конструкцию.
2. Надевается гарнитура, натягивается цепь.
3. Производится заправка бензопилы (свежеприготовленная топливная смесь заливается в бак для топлива, масло для смазки цепи — в масляный бачок).
4. Бензопила Хускварна 236 заводится, руководство по запуску подробно описывает эту процедуру.
5. Оператор проверяет работоспособность тормозной системы, холостого хода (при необходимости производится настройка карбюратора) и системы подачи смазки на цепь.

Топливная смесь готовится из высококачественного оригинального моторного масла для двухтактных силовых установок Husqvarna и бензина марок 90-93. Берется 1 л. бензина и 100 мл. масла, все тщательно смешивается (соотношение 50/1).

Важно! Смесь долго не хранится!

Обкатка

Длительность обкаточного периода — 10 часов. Основное условие — щадящий режим работы, не более чем на 50% мощности силового агрегата.
