Особенности эксплуатации
Шестигранник используется монтажа (демонтажа) крепежных элементов, которые имеют шестигранную область контакта в виде углубления. Для эффективной и продолжительной службы внутренние шестигранники объекта должны полностью совпадать с рабочей поверхностью ключа. Это позволит избежать порчи ключа и отвинчиваемого (завинчиваемого) элемента.
Благодаря своей исключительной ремонтопригодности шестигранники будут служить не один цикл проведения работ. Если грани ключа начинают стираться, достаточно пройтись по ним напильником и он снова готов к работе. В случаях, когда этот прием не помогает, стертая часть ключа просто срезается, оставляя новый край с четкими гранями.
Основные требования к инструментам
Для качественного приспособления существует ряд требований:
- поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
- рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
- у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
- имеющийся тумблер вращения прочно закрепляется в храповике;
- все маркировки наносятся и читаются.
Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.
Читать также: Какие виды станков бывают
Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.
Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.
Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).
В зависимости от системы исчисления принадлежности подразделяют на две категории:
- Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
- Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.
Ударные головки

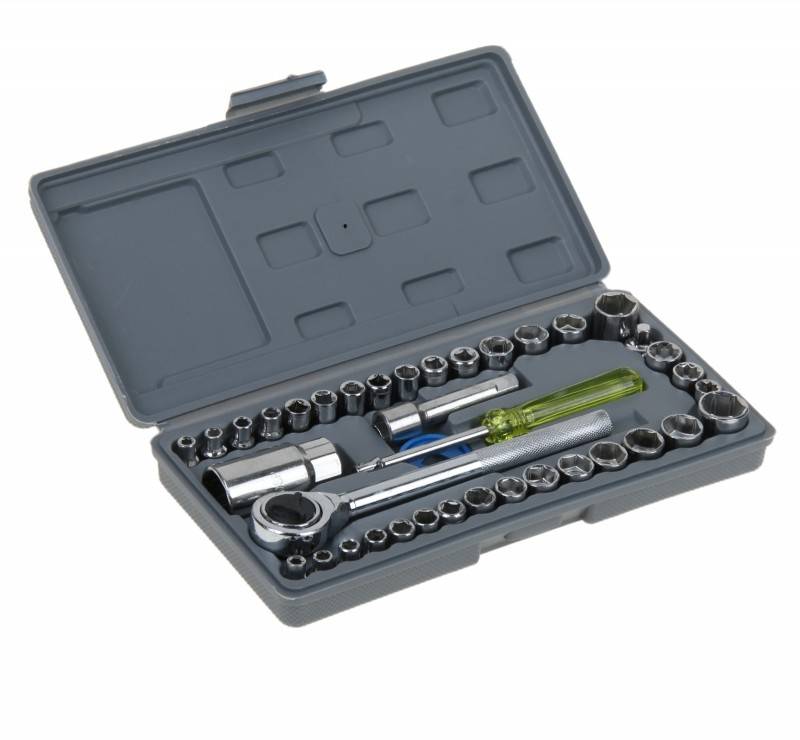

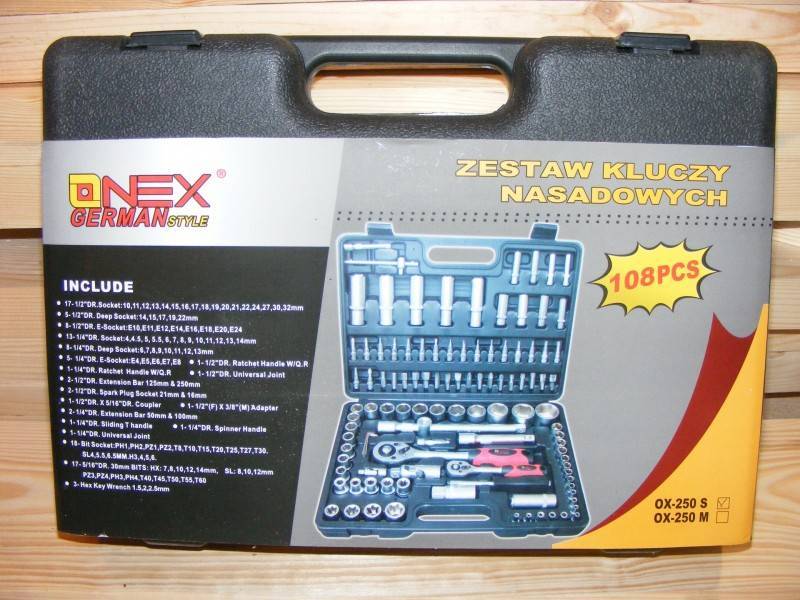

Наборы ударных торцевых головок применяют в качестве насадки для пневматического шуруповерта. Применяются головки при многих строительных работах, так как имеют широкий размерный ряд и устойчивы к нагрузкам ударного типа. Их достоинства:
- Изготавливаются только из высококачественных сплавов стали;
- Точная проекция каждого изделия, что обеспечивает надежный захват при работе;
- Плотные и утолщенные стенки позволяют выдерживать сильные нагрузки крутящего момента;
- Надежны, безопасны и имеют большое количество используемых приводов.
Количество элементов входящих в набор зависит от его типа. Вы можете рассмотреть на фото стандартный набор головок, который содержит основной диапазон размеров и видов профилей. В комплект могут входить виды головок:
Шестигранный профиль. Широко используемый вид, содержащийся практически в любом наборе. Этот профиль одинаков со стандартным видом шестигранного крепежа. Имеет минимальную вероятность срыва грани во время работы.
Двенадцатигранный профиль. Имеет в 2 раза больше граней по сравнению со стандартным профилем. Такой вид головок можно отнести к группе универсальных инструментов, так как может быть задействован при работе с шести – и двенадцатигранными креплениями.
SL-профиль. Его задача откручивание головок с сорванными гранями. Этот профиль имеет некую схожесть с шестигранными головками, но площадь захвата на нем выше за счет плотного сцепления с крепежом между гранями. Чтобы избежать срыва и неудобств во время работы необходимо подбирать точный размер головки под крепежный элемент.
Головки с универсальным профилем. Работает такой инструмент со многими крепежными профилями (шестигранными, двенадцатигранными, с сорванными гранями). Основной их недостаток неплотный контакт с крепежом, что в большинстве случаев привод к срыву граней.
Виды шестигранников

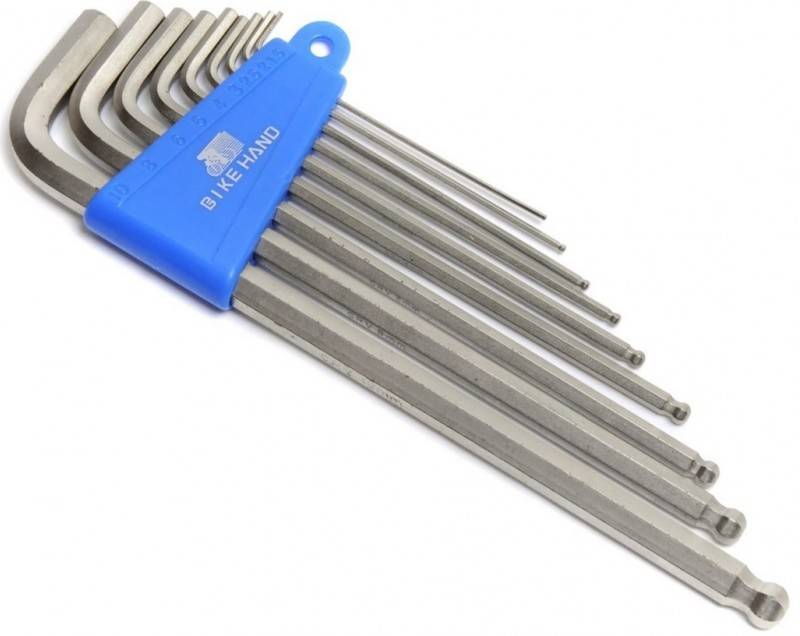

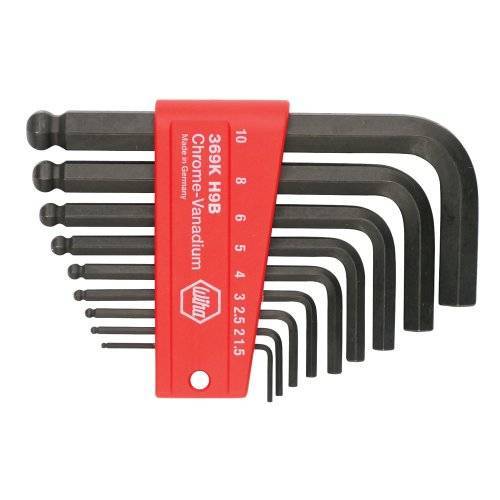

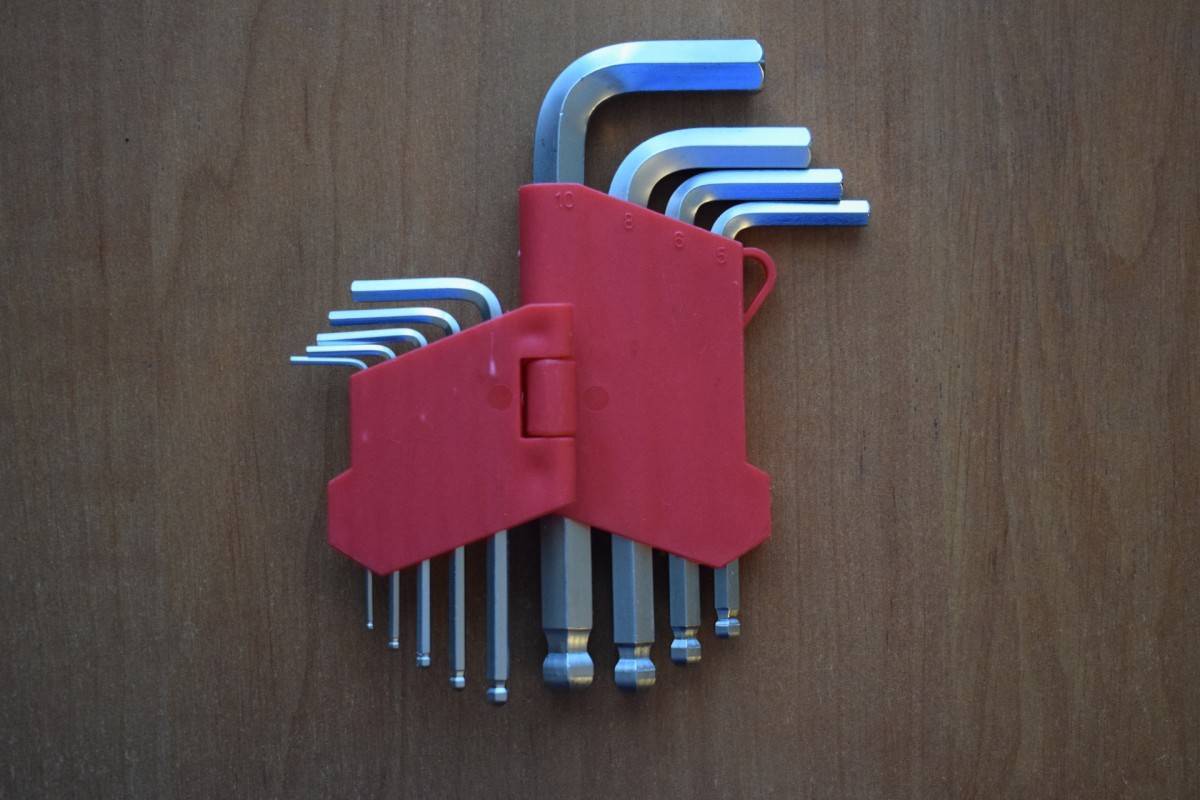

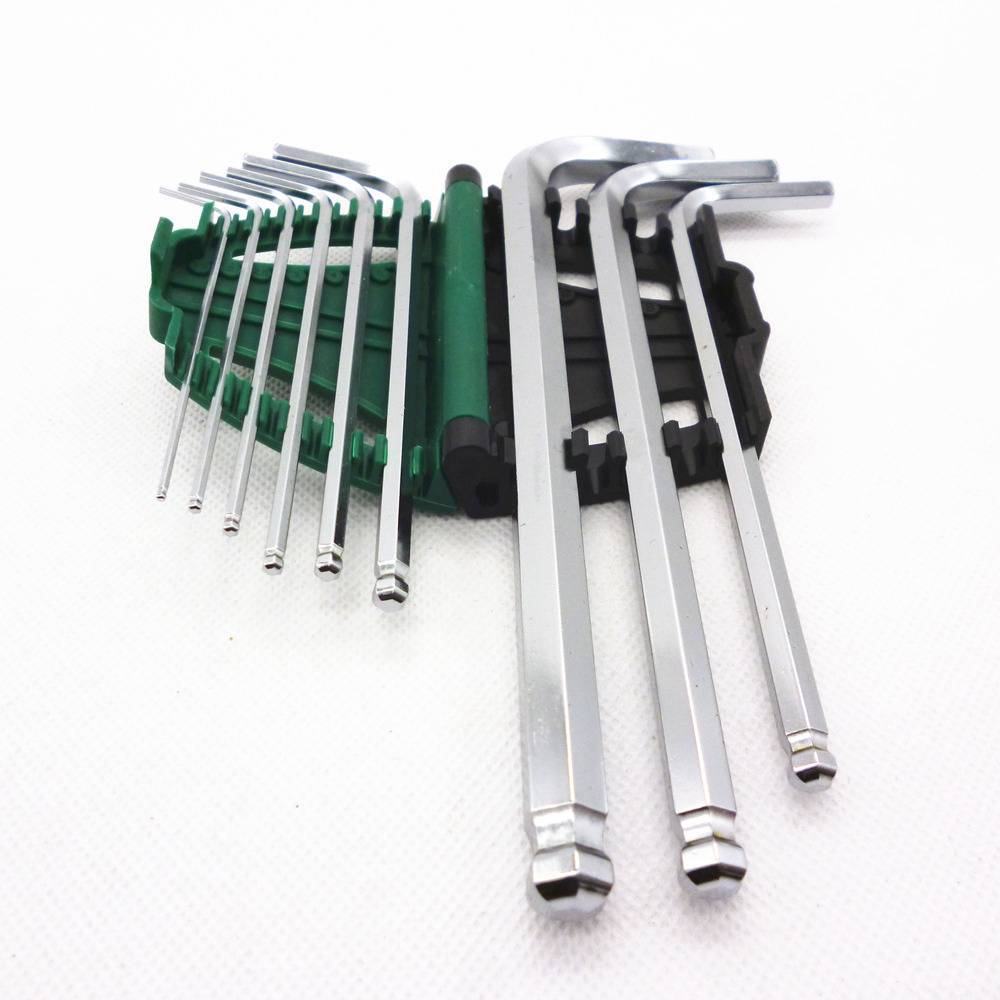

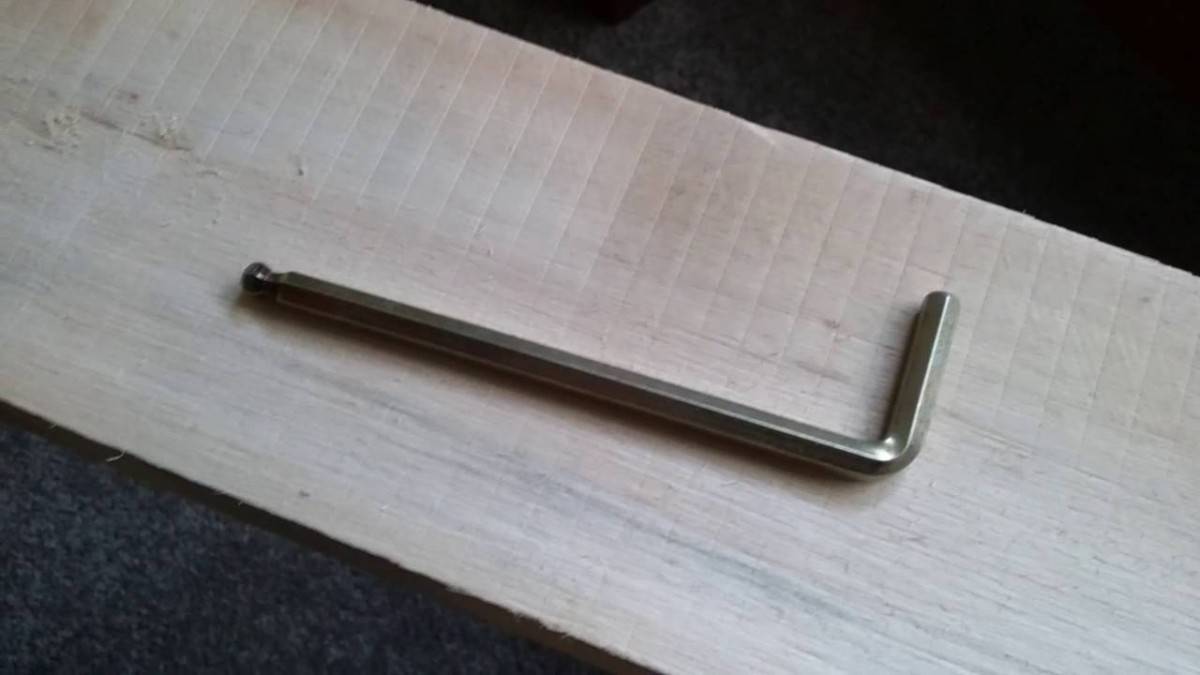

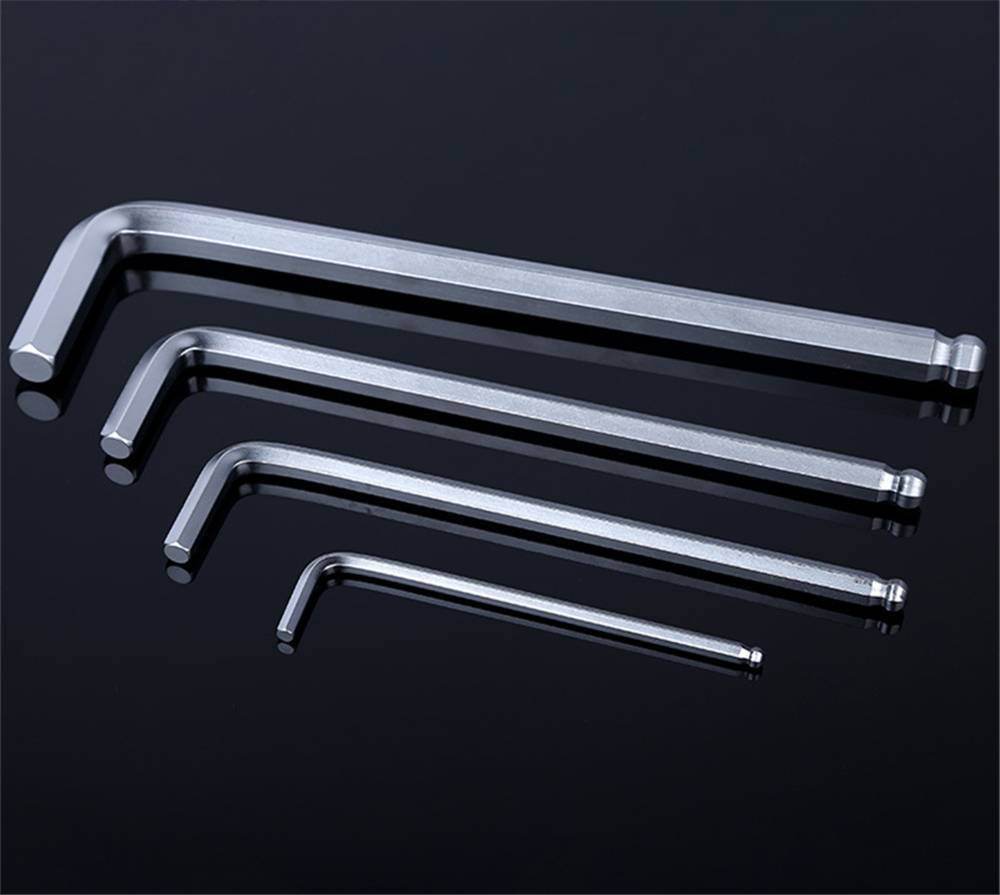

Если вы впервые сталкиваетесь с этим шестигранным помощником, то должны знать, что они разделяются на два вида:
- оснащенные стандартным наконечником;

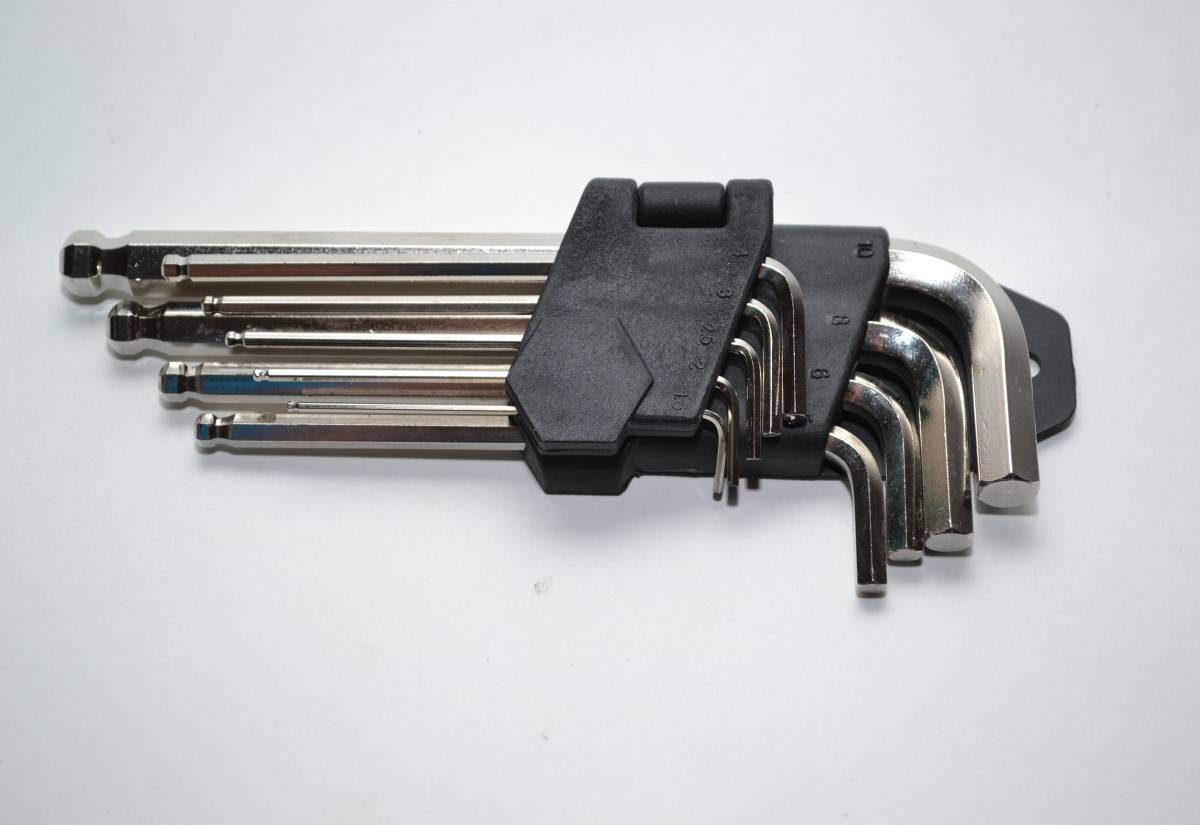

- оборудованные шаром с одного края инструмента.
Второй вид шестигранных ключей дает возможность производить работы с углом наклона почти в 30 градусов, а после полного прокручивания переставлять его не требуется, в результате чего сокращается время на производство крепежных работ.
Но обойтись одним единственным шестигранным ключом одного размера вы не сможете, поэтому хорошенько обдумайте этот вопрос и приобретите полноценный разноразмерный набор внутренних шестигранников. Это самый экономный и бюджетный вариант.
Назначение и применение
Целью использования этого инструмента является закручивание (откручивание) винтов, саморезов, конфирматов, имеющих шестигранное углубление. Ключ применяется во многих отраслях деятельности — в авторемонте, сборке мебели, в пластиковых окнах, велосипедах и мототехнике, в бытовой технике. Использование такого приспособления, как имбусовый ключ, ограничено лишь областью применения соответствующих винтов, а они сегодня применяются практически во всех отраслях деятельности человека.

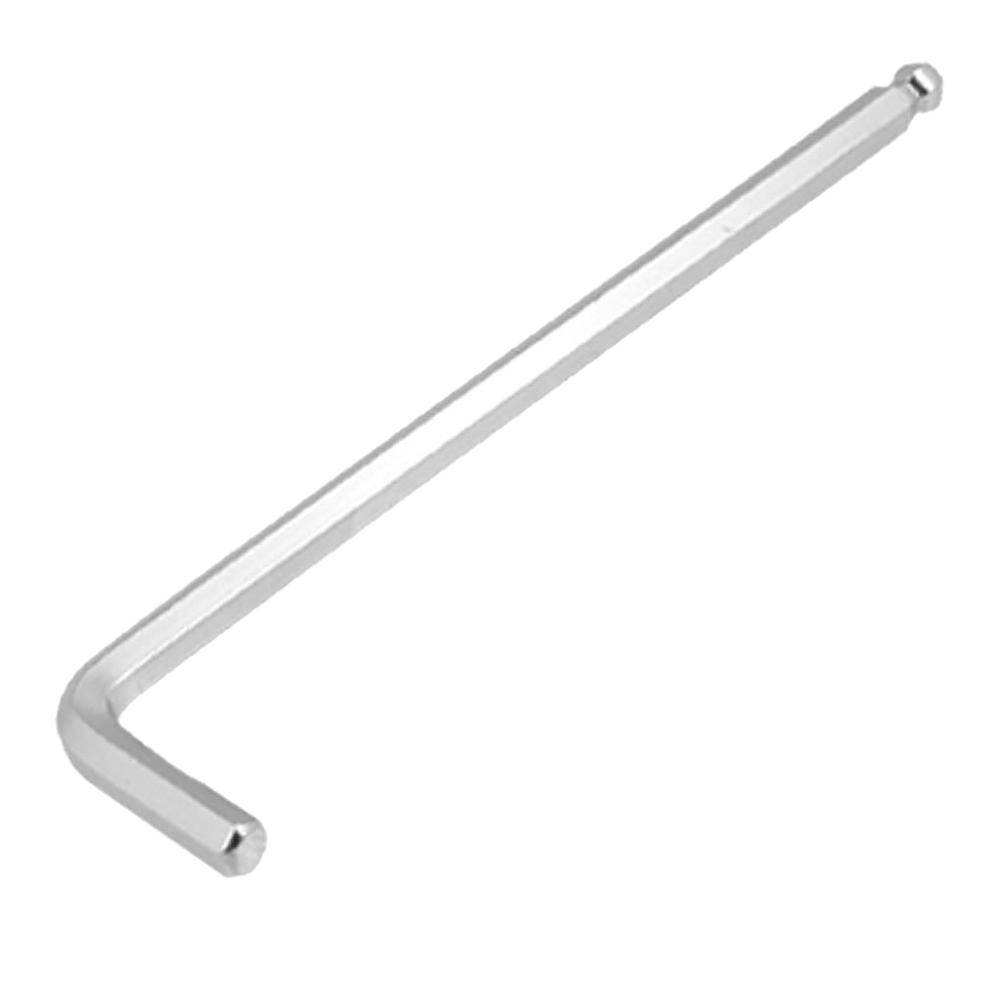

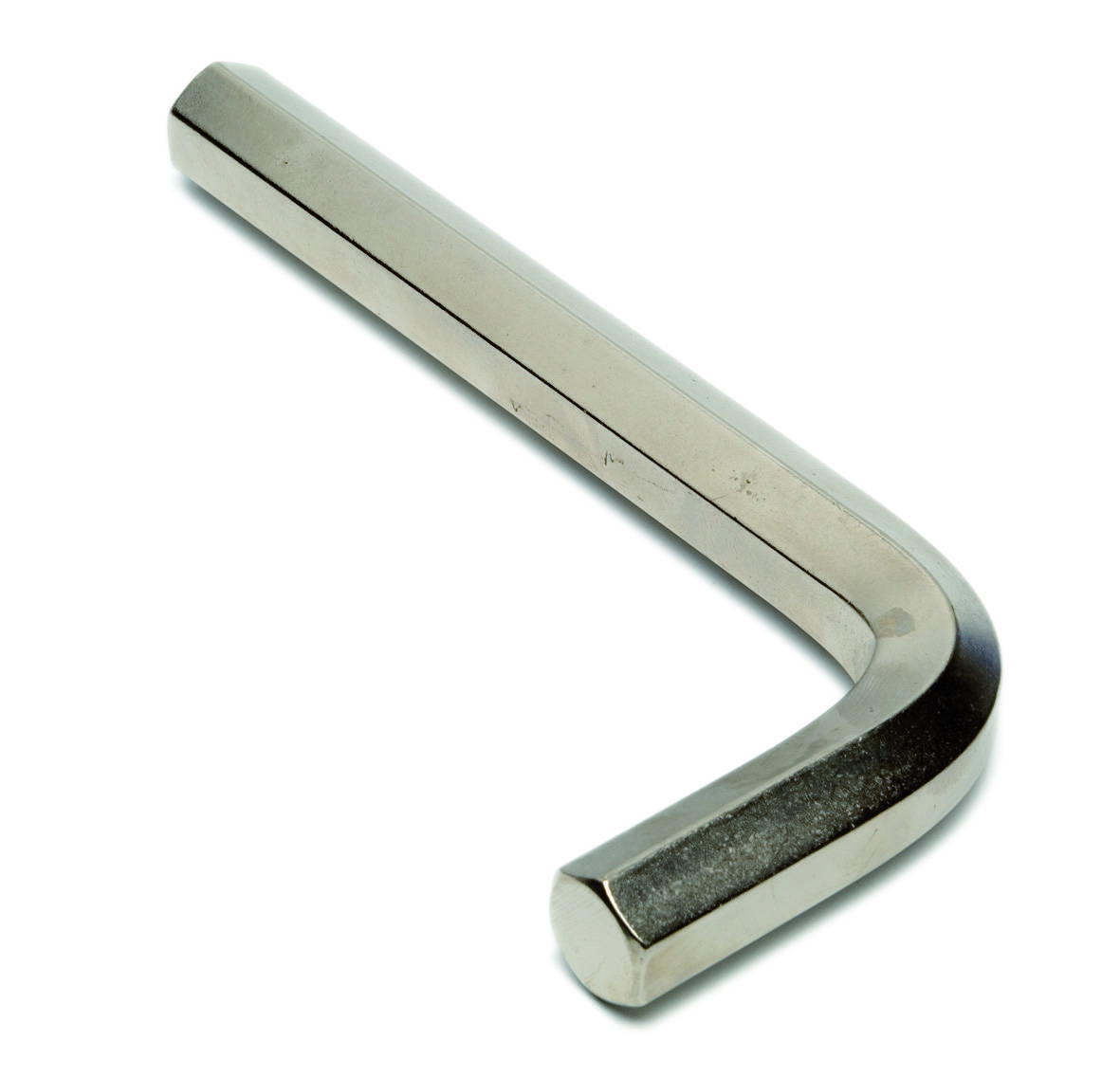

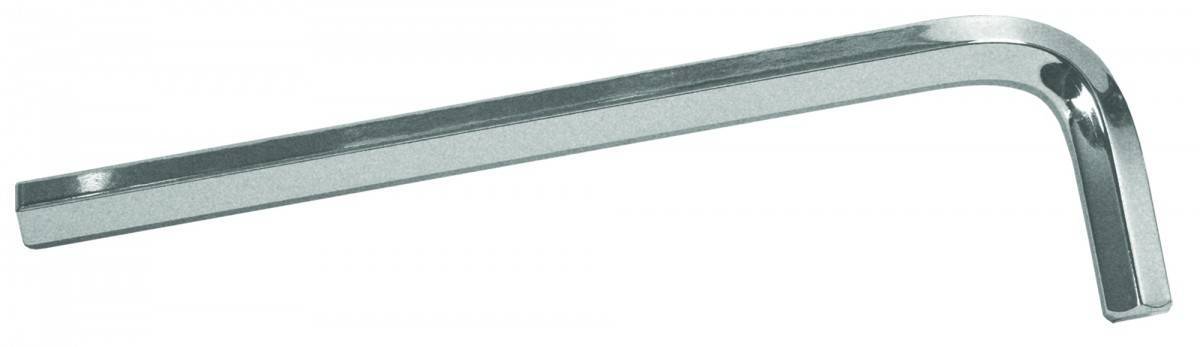

Конструктивно инструмент представляет собой шестигранный пруток, изогнутый в виде буквы Г. Рабочим концом является, чаще всего, более короткая часть, хотя в труднодоступных местах болты откручивают или зажимают иногда и длинной стороной шестигранника. Также для работы в труднодоступных местах на длинном плече инструмента изготавливается шарообразный наконечник, что даёт возможность работать с расположенными под углом винтами.
При производстве имбусового ключа применяется инструментальная сталь, хромванадиевые и хроммолибденовые сплавы. Ключи исполняются не только в виде привычного Г-образного инструмента, но и с Т-образной рукояткой, в виде головок или бит для шуруповёртов. Разнообразие велико — общим является использование в головках винтов внутреннего шестигранного углубления.
Накидные ключи
У этих ключей рабочая часть имеет форму кольца с гранями на внутренней стороне. Его конструкция более надежна чем у рожковых ключей, так как деталь охватывается по всей поверхности (то есть как минимум в шести местах), что практически исключает деформацию углов. Накидные ключи существуют с двумя типами внутреннего профиля – с 6-и гранным профилем и 12-и гранным профилем. Профилем с 12-ю гранями работать в ограниченном пространстве удобней, так как ему достаточно поворота на 30 градусов, к ключу с 6-и гранным профилем необходимо 60 градусов поворота.
Чистый двор и дом — мойка высокого давления!
Более распространенны ключи с наклонной головкой, когда рабочая часть находится под небольшим углом к рукоятке. Накидные ключи выпускаются разного размера, как и рожковые ключи.
Универсальные
Большенство привыкло к названию разводной ключ, купить который возможно у нас в магазине. На сегодняшнийдень применять это название в качестве общего для ключей этой группы не стоит. Собственно разводные гаечные ключи отличаются возможностью изменения геометрических размеров их рабочего профиля.
Это позволяет использовать один ключ для работы с крепежом, имеющим различные размеры. А иногда и различную форму.
Можно выделить шесть разновидностей универсальных ключей:
- рожковые (классические) разводные ключи;
- накидные разводные ключи;
- шарнирные универсальные ключи;
- быстродействующие ключи;
- ключи с коническим профилем;
- адаптивные торцевые головки.
Адаптивные торцевые головки отнесены к универсальным гаечным ключам в соответствии с их назначением и особенностями применения. Они требуют использования приводов, а в некоторых случаях и переходников из систем из раздела слесарно-монтажный инструмент. Но с полным основанием отнести их к системам этого инструмента нельзя, поскольку основная идея этого инструмента состоит в использовании рабочих насадок разного размера и назначения со стандартными приводами (такими как: динамометрический ключ, трещотка ) и переходниками.
Всем универсальным гаечным ключам присущи одни и те же недостатки, хотя у разных конструкций они проявляются в разной степени. Это:
- Значительные люфты, которые ухудшают динамику пятен контакта;
- Относительно большие размеры, которые серьезно затрудняют или вообще делают невозможной работу в труднодоступных местах;
- Существенно меньшее удобство применения, по сравнению с большинством ключей с фиксированным размером рабочего профиля.
- Относительно меньшая прочность, которая ограничивает максимальные крутящие моменты;
- Неизбежный износ механизмов.
Эти недостатки в той или иной мере компенсируются универсальностью этих ключей. И достоинства, и недостатки зависят как от конструкции ключа, так и от условий его применения. Вместе они определяют оптимальную область применения каждого типа универсального ключа. Также надо отметить, что при наличии ключа с фиксированным профилем нужного размера в большенстве случаев лучше применять его, чем универсальный.
Маркировка и размеры
Ключи и отвертки измеряются по расстоянию между параллельными гранями. Современная маркировка метрических ключей содержит только размер ключа в миллиметрах. Иногда на ключи наносится маркировка с буквой «М», например М4 или М6.
Стандартные метрические размеры определены в ISO 2936:2001 «Assembly tools for screws and nuts—Hexagon socket screw keys» (также известном как DIN 911), и в миллиметрах составляют:
- 0,7; 0,9; 1,0; 1,25; 1,3 и 1,5;
- от 2 до 6 с приращением в 0,5;
- от 7 до 22 с приращением в 1;
- 24, 25, 27, 30, 32, 36, 42 и 46 мм.
Помимо метрических, используются также и дюймовые размеры ключей, которые определены в стандарте ANSI/ASME B18.3-1998 «Socket Cap, Shoulder, and Set Screws (Inch Series)». Хороший пример — мотоциклы Harley Davidson традиционно изготавливаются только в дюймовой системе мер, как в отношении используемых резьбовых соединений, так и в отношении размеров ключей.
Дюймовый ключи могут иметь маркировку SW с размером шлица в долях дюйма. Стандартом определены размеры без ограничения на появление новых. В таблице приведены распространённые размеры, жирным выделены те, которые определены стандартом.
| Размер в долях дюйма | 1/20 | 1/16 4/64 | 5/64 | 3/32 6/64 | 7/64 | 1/8 8/64 | 9/64 | 5/32 10/64 | 3/16 12/64 | 7/32 14/64 | 1/4 16/64 | 5/16 20/64 | 3/8 24/64 | 7/16 28/64 | 1/2 32/64 | 5/8 40/64 | 3/4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Математический переводдолей дюйма в мм | 1,27 | 1,5875 | 1,984375 | 2,38125 | 2,778125 | 3,175 | 3,571875 | 3,96875 | 4,7625 | 5,55625 | 6,35 | 7,9375 | 9,525 | 11,1125 | 12,7 | 15,875 | 19,05 |
Использование метрических ключей в дюймовом крепеже и наоборот ведёт к разрушению шлица или инструмента, кстати как и использование неверного размера ключа (ключ должен плотно входить в отверстие на крепеже). Исключением являются только размеры 5/32 и 5/16 для метрических ключей 4 мм и 8 мм соответственно — они практически точно подходят, поэтому считаются предпочтительными для использования в продукции, например требующей самостоятельной сборки, ввиду того, что найти дюймовый ключ в России или ряде стран Европы можно только в специализированных магазинах.
Основные требования к инструментам
Для качественного приспособления существует ряд требований:
поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
- рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
- у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
- имеющийся тумблер вращения прочно закрепляется в храповике;
- все маркировки наносятся и читаются.
Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.
Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.
Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.
Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).
В зависимости от системы исчисления принадлежности подразделяют на две категории:
- Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
- Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.
Описание
Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением. Для работы со шлицами данного вида используется шестигранный ключ
(имбусовый ключ) или же бита с соответствующим наконечником.
Номинальным размером шлица и ключа является расстояние между противоположными параллельными гранями шестигранника, которое выражается в миллиметрах (при этом, для ключа методику измерения и допуски см. ГОСТ 8560-78) или долях дюйма.
Шестигранный шлиц следует отличать от других похожих типов, например, в виде шестилучевой звезды (англ. TORX). Также различаются шестигранные ключи
иторцовые ключи с внутренним шестигранником (в виде шестигранной трубки). Последние предназначены для работы с гайками, и обычными винтами и болтами с шестигранной головкой.
Лепестковый круг для болгарки
Шлифовальный лепестковый диск для болгарки специально изготавливают для установки на болгарку (углошлифовальную машинку). Диаметр кругов различный, от 115 до 230 мм, включая и лепестковый диск для маленькой болгарки. Подбирается диаметр в соответствии с типоразмером инструмента. Оптимальными считаются лепестковые диски для болгарки 125 мм. Диаметр посадочного отверстия, для наиболее распространенных марок, имеет стандартную величину – 22,23 мм. Толщина лепесткового диска около его центра составляет от 1,2 до 2,0 мм, в зависимости от диаметра круга.
Шлифовальный лепестковый диск для болгарки по металлу разделен на отдельные сегменты – лепестки, откуда и пошло его название. Поверхность лепестков покрыта тонким слоем крошки из цирконового электрокорунда, закрепляемого на материале эпоксидной смолой. Перспективной новинкой стала новейшая разработка отечественных инженеров – диск с покрытием из победитовой крошки электроимпульсного дробления, зафиксированной с помощью сверхпрочной пайкой, что увеличивает срок службы. Увидеть диск лепестковый для маленькой болгарки можно на фото.
Обработка деревянных поверхностей болгаркой
При необходимости обработки большого объема деревянных поверхностей, например, подготовить пол к окраске или обновить фасад деревянного дома, лучше всего подойдет такой инструмент как болгарка. В таких случаях применяют лепестковый диск для болгарки по дереву, изготовленный из лепестков с абразивным покрытием, нанесенной на жесткий каркас, уложенные внахлест, перекрывая предыдущий на три четверти длины. Диски различаются по зернистости, которая маркируется на изделии. Подразделяются диски и по назначению. Для снятия шероховатости применяют круги с мелкой зернистостью, для удаления неровностей – средней, для удаления старой краски потребуется круг с крупным зерном. Диаметр дисков – от 115 до 180 мм, в том числе – 125 мм.
Лепестковые круги в зависимости о зернистости могут быстро снять неровный слой, поверхность при этом становится шероховатой или снять все неровности при небольшом слое срезаемого материала. Правильным является последовательное использование дисков с крупной и мелкой зернистостью (Видео). Жесткость круга позволяет прикладывать значительное усилие при зачистке для повышения эффективности.
При обработке изделий из дерева, сложной конфигурации применяется лепестковые диски, в которых полосы наждачной бумаги расположены радиально. Однако, применение такого инструмента требует некоторых навыков. Предварительно необходимо отработать силу прижима и угол наклона инструмента.
Как выбрать болты
Приобретать их можно:
На что обратить внимание при выборе
Удобнее всего приобретать крепежи оптом, в больших количествах, так как обычно у опытного домашнего мастера такие детали расходуются быстро, «как семечки». Хранить крепеж в домашних условиях нужно в прохладном и сухом месте. Лучше всего подойдет для этой цели, например, круглая коробка от подарочного печенья или плоская жестяная коробка, напоминающая пенал (в таких обычно продается элитный шоколад).
Картонная коробка неудобна. Если болтов много, у нее может постепенно протереться и развалиться дно под их весом. Также картонная коробка может сильно обтрепаться, если ее часто открывать и закрывать. Если болтов мало, их можно хранить в стеклянных баночках с завинчивающимися крышечками от детского питания или консервов. Желательно, чтобы винты разных калибров хранились в разных коробках. Это очень удобно. На коробочках можно написать маркером размеры (калибр) крепежных деталей. Удобно также хранить в одной банке (коробке) болты и гайки, которые подходят друг к другу.
Во время покупки следует обратить внимание на их цвет. Защитная краска должна покрывать поверхность винта равномерным толстым слоем
Если видны пятна и «проплешины», через которые просвечивает черная сталь, значит, некачественное покрытие начинает слезать. Приобретать такие изделия не стоит, они быстро заржавеют. Покрытие должно быть нанесено тонким слоем. Если на поверхности винта имеются бугорки, напоминающие пузыри на обоях, значит, защитное покрытие распределено неравномерно. Это свидетельствует о низком качестве изделия.
Некоторые особенности
Рассмотрим несколько особенностей имбусового ключа, некоторые из которых можно однозначно определить, как преимущества:
- достоинства инструмента — простота, лёгкость, малый вес;
- поверхности соприкосновения болта с ключом изолированы от внешних вредных воздействий;
- количество поверхностей контакта между болтом и инструментом — шесть;
- имбусовый ключ может использоваться с безголовыми винтами;
- винт может вставляться в отверстие при помощи шестигранника;
- крутящий момент лимитирован толщиной инструмента и его длиной;
- может применяться для очень маленьких болтов и головок;
- имбусовый ключ очень дёшев, что даёт возможность включать его в комплект поставки продукции, требующей окончательной сборки пользователем;
- инструмент Г-образный (в англоязычных источниках называют L-образным);
- ключ исключительно ремонтопригоден — грани могут быть поправлены напильником или отрезается повреждённая часть, а остаток используется, как новый.

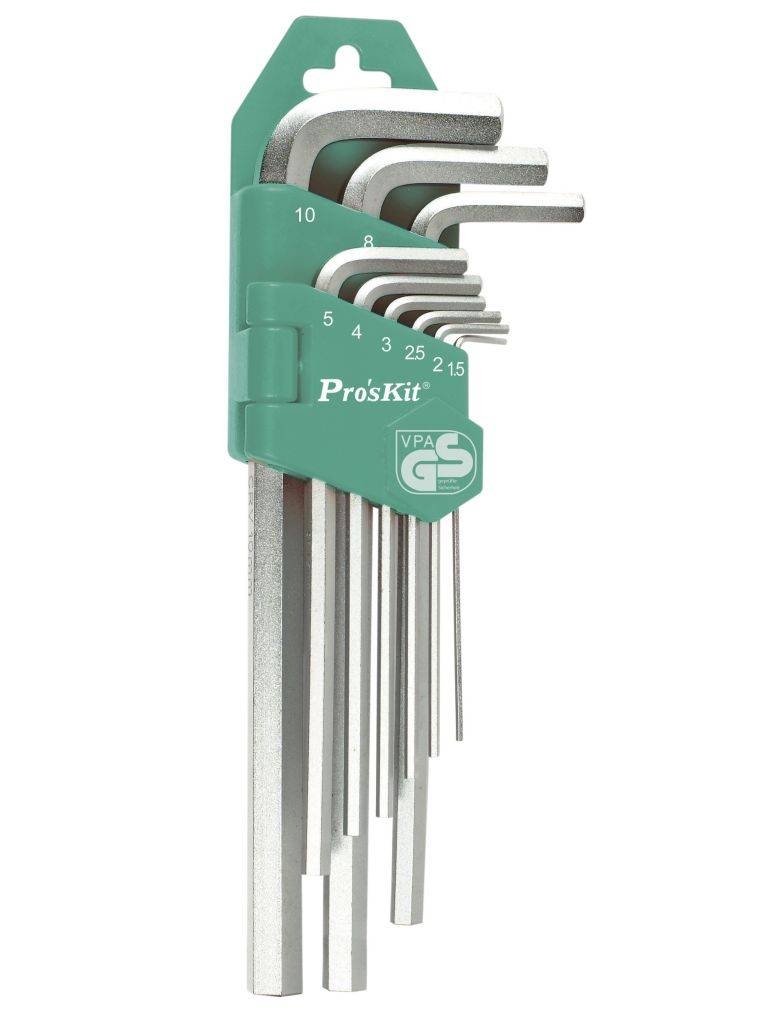

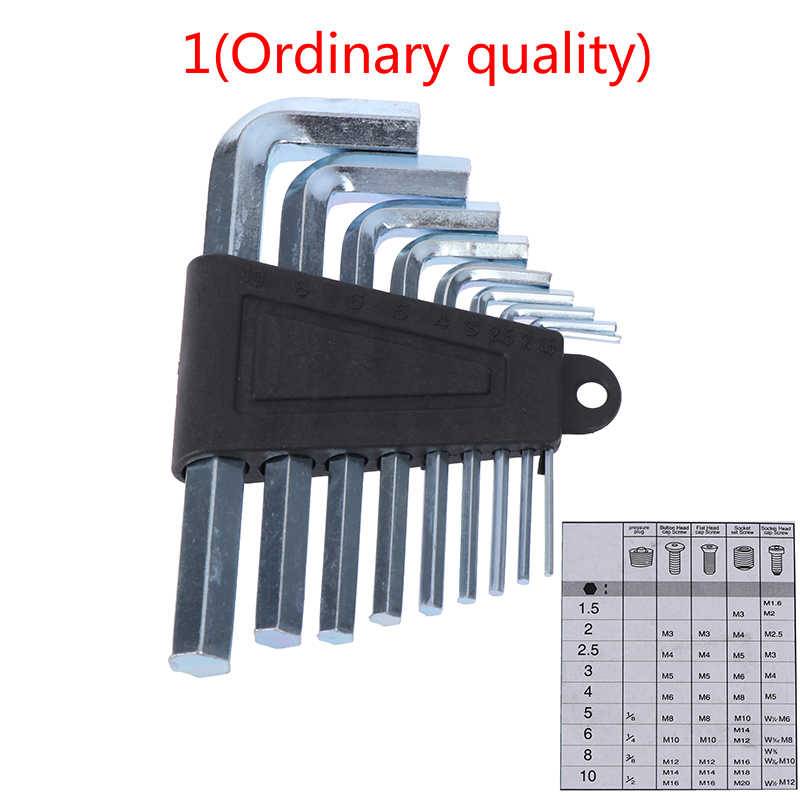

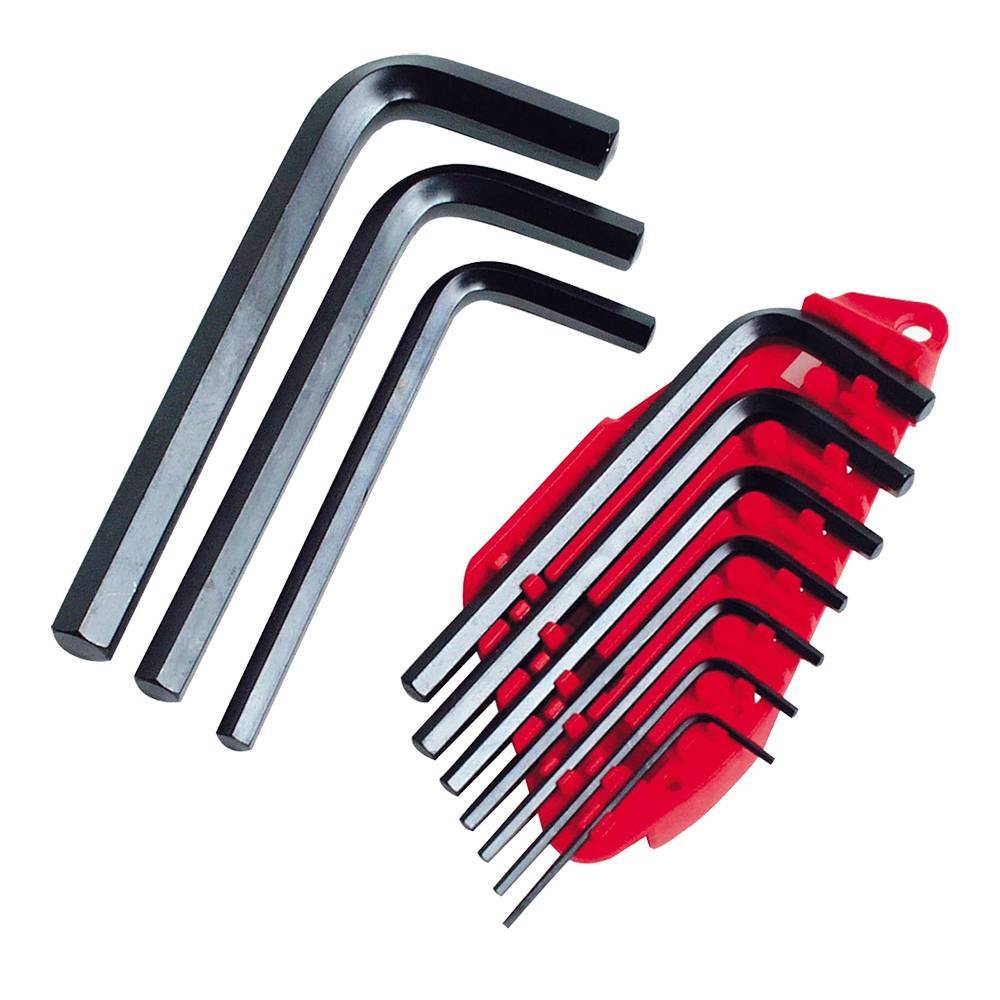

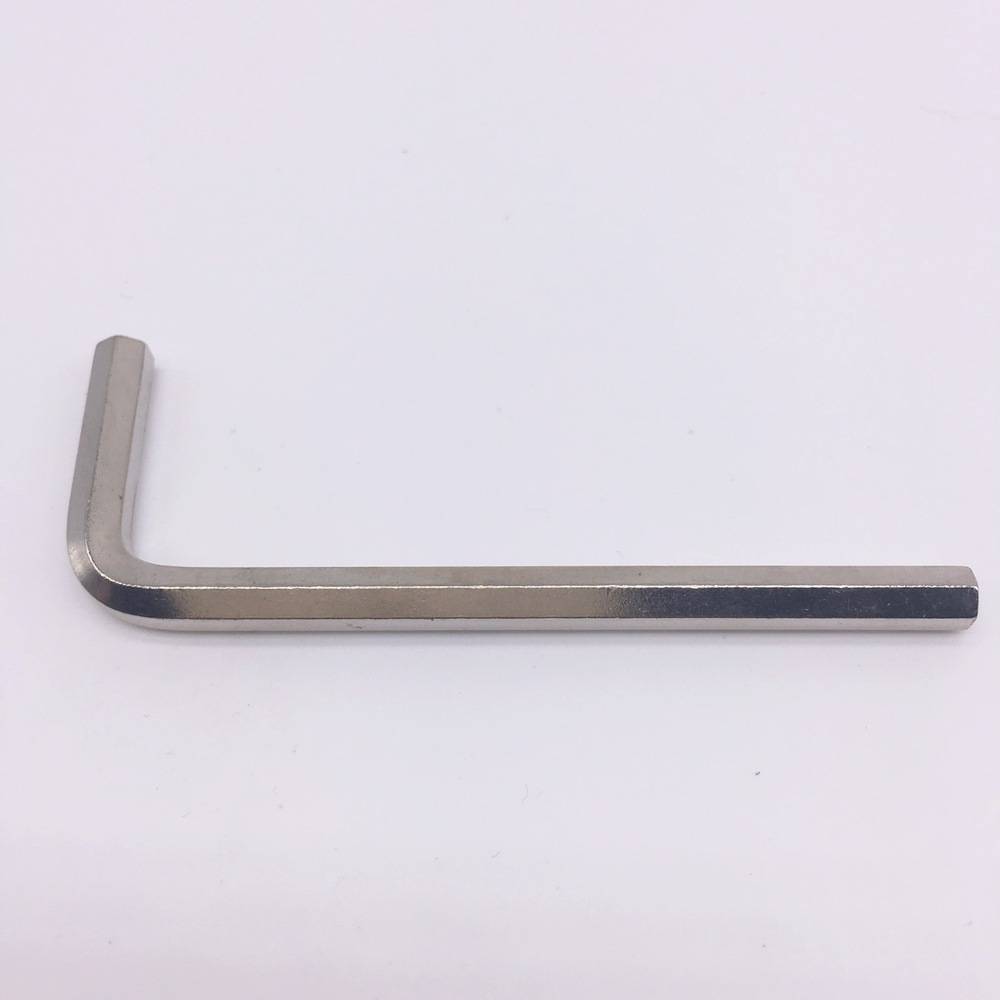

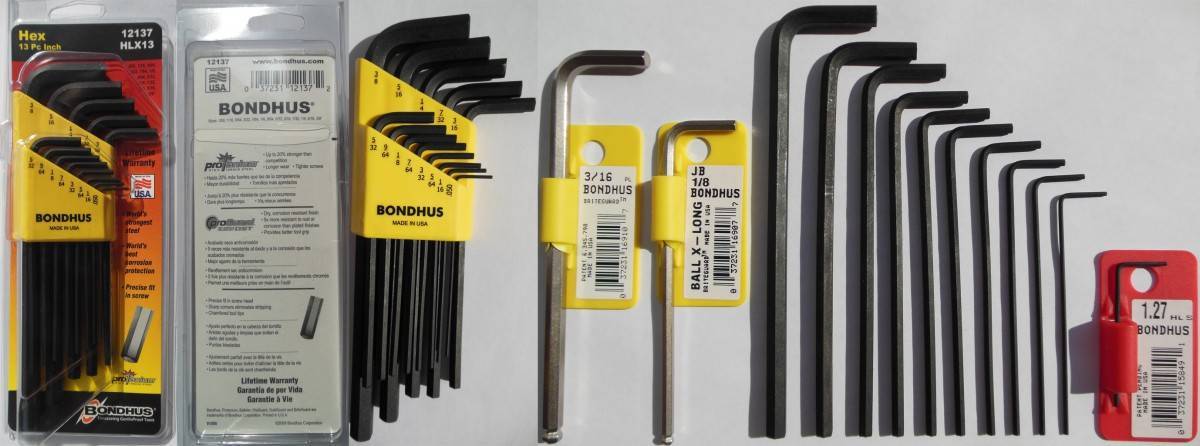

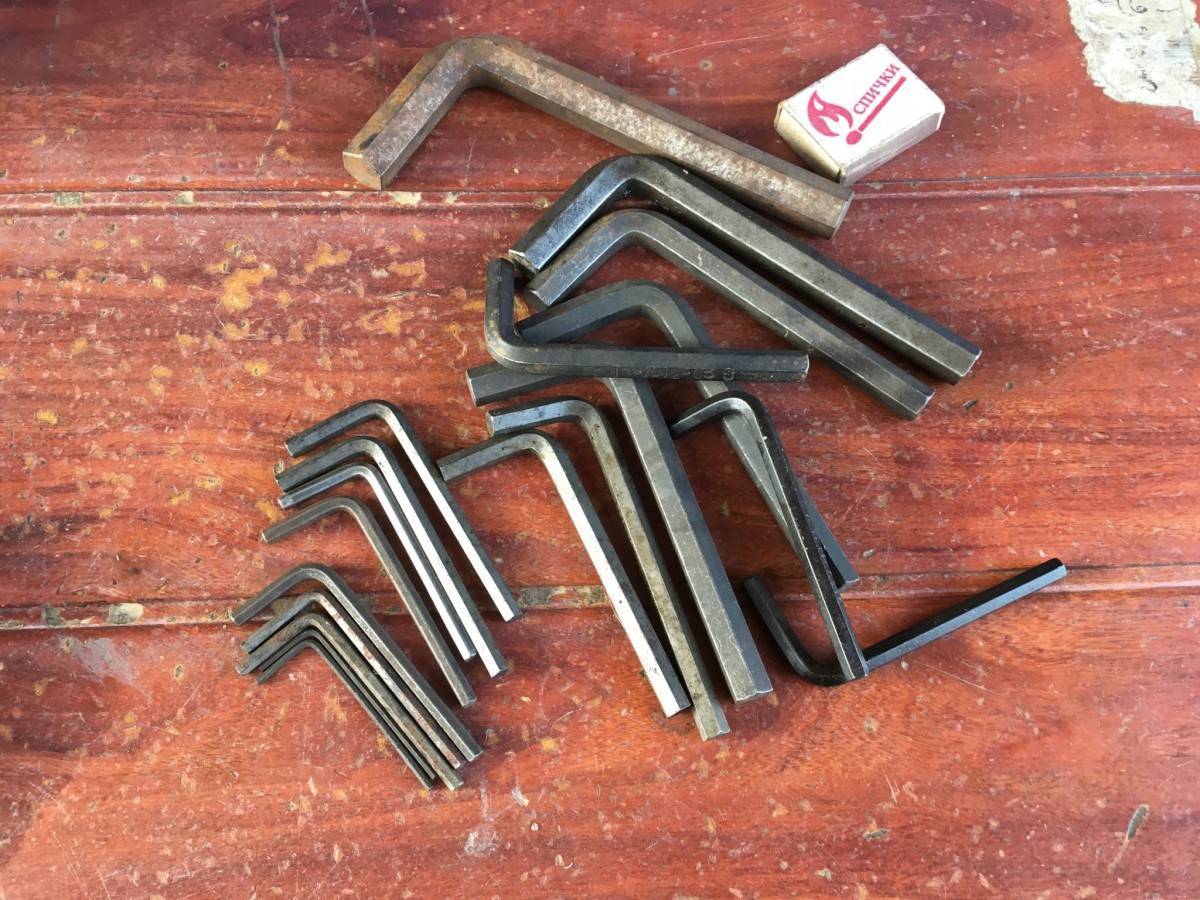

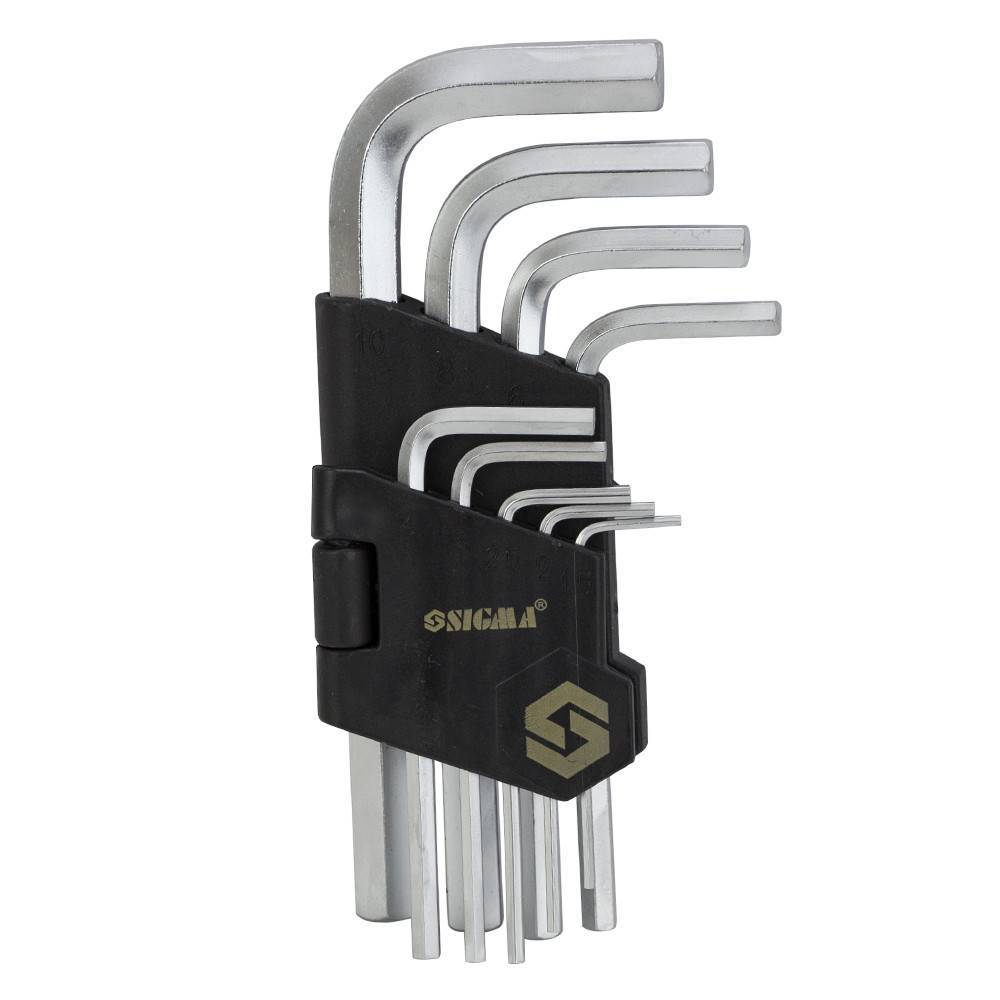

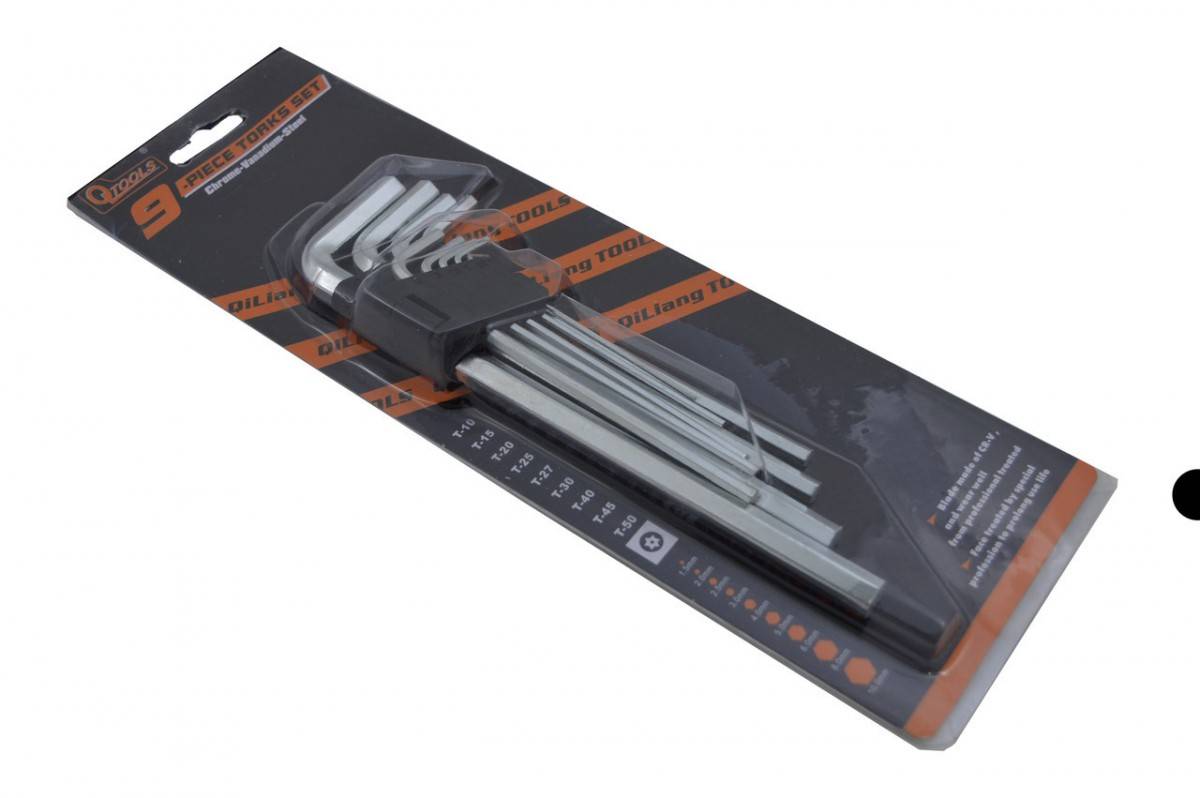

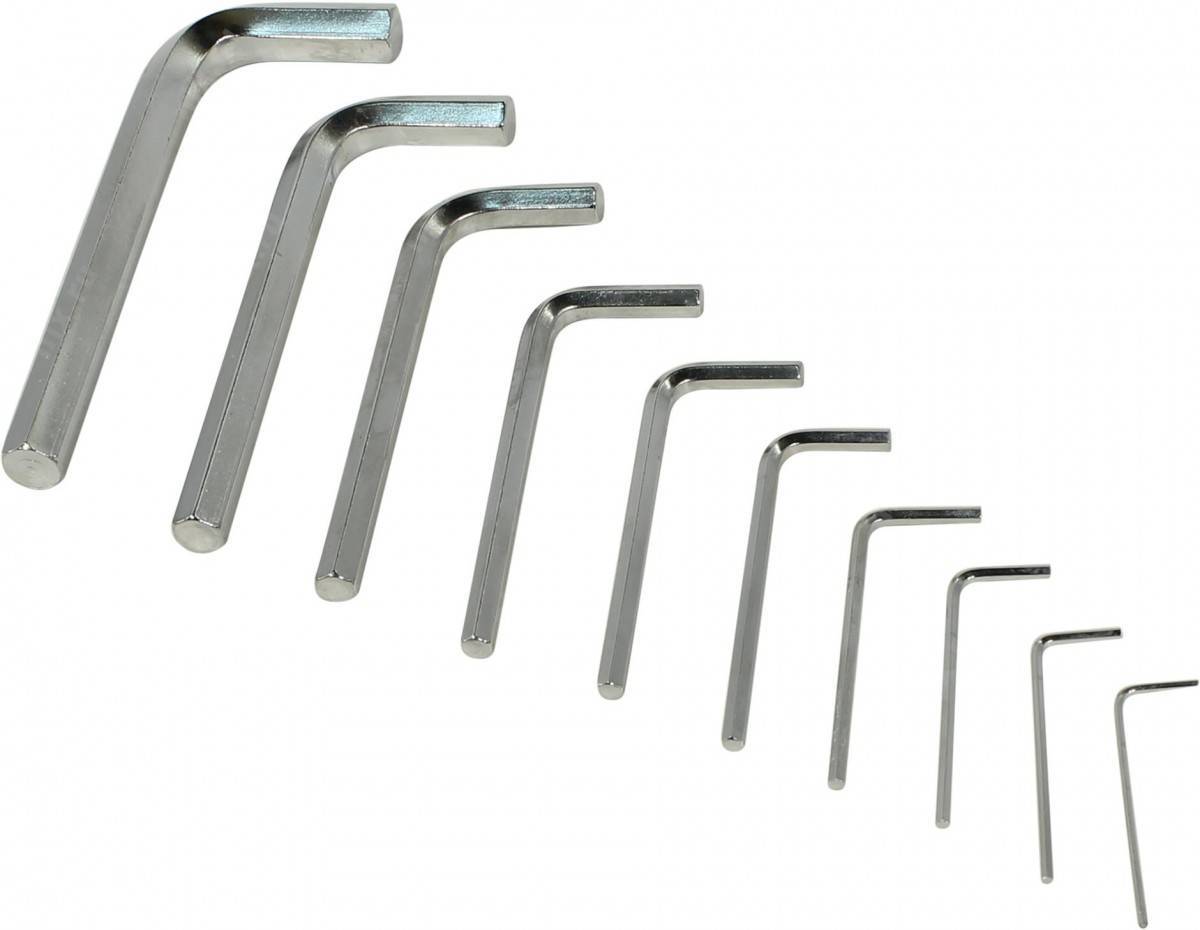

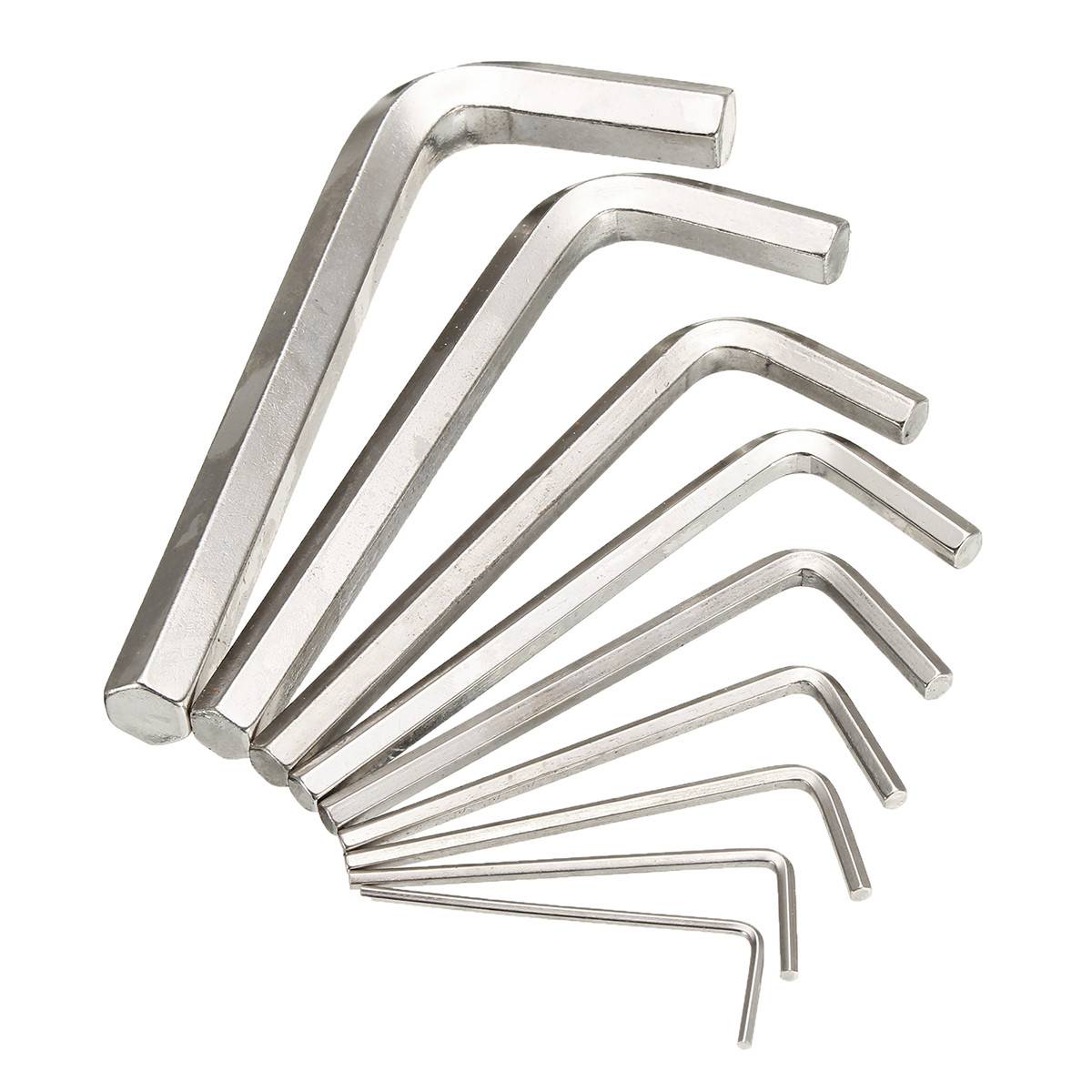

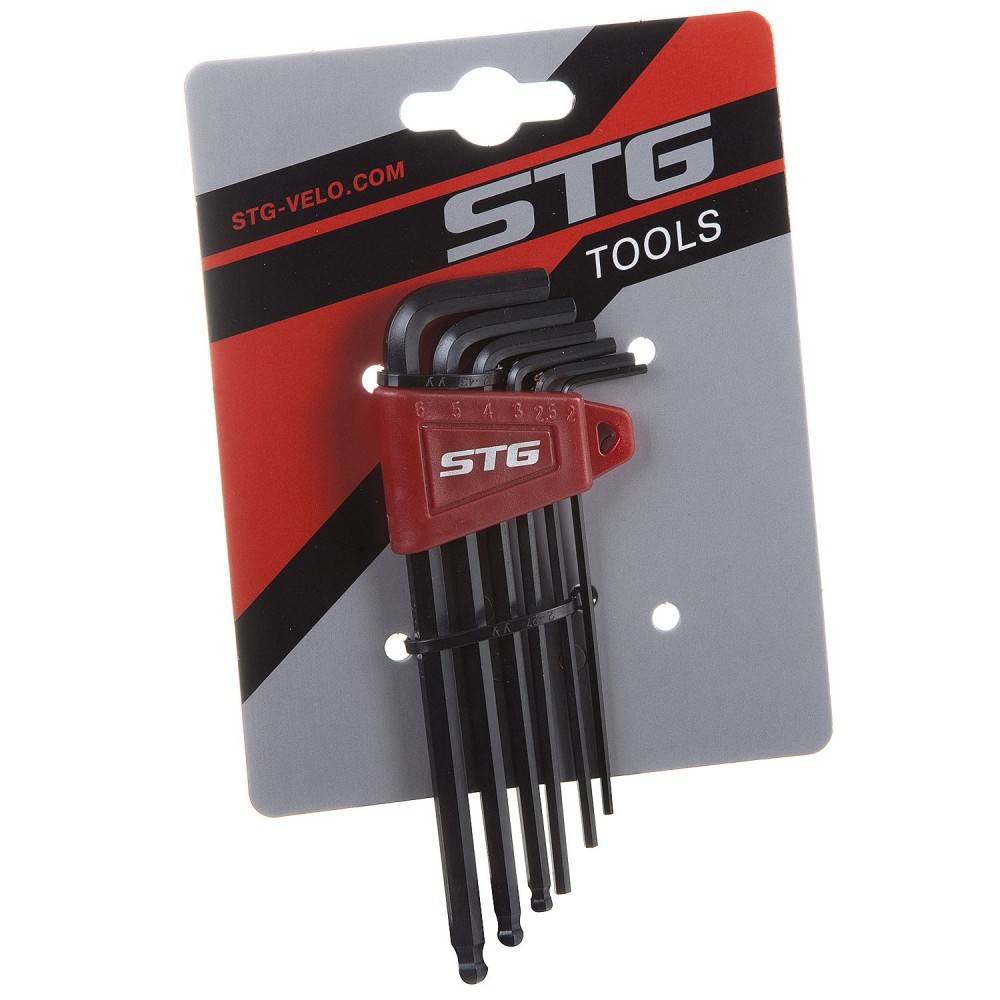

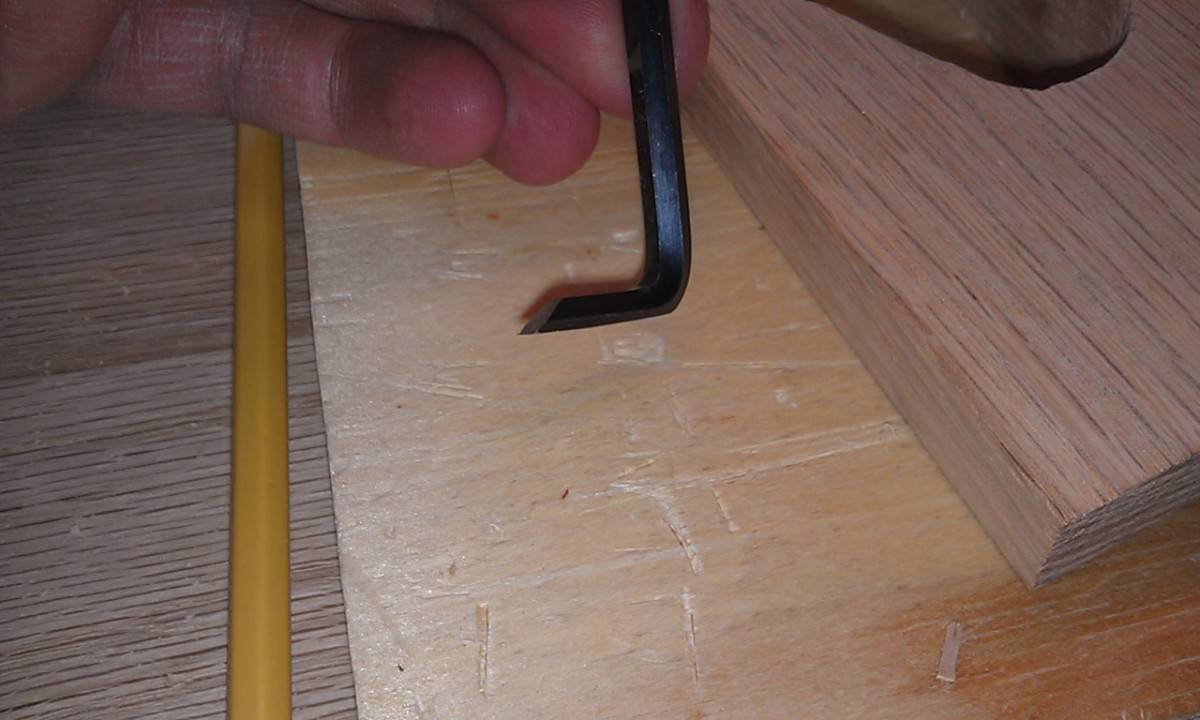

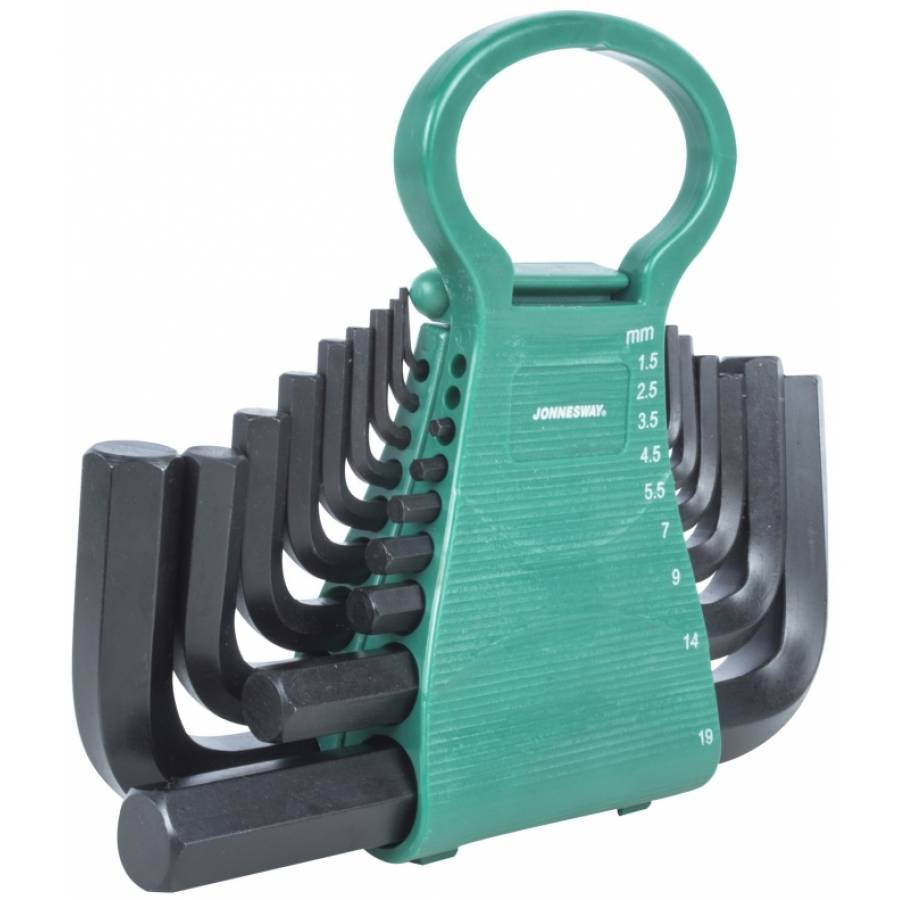

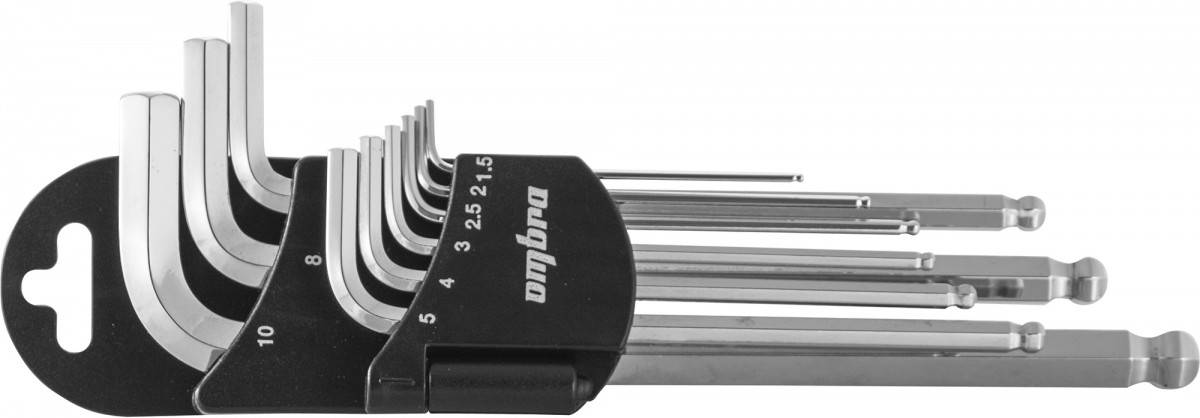

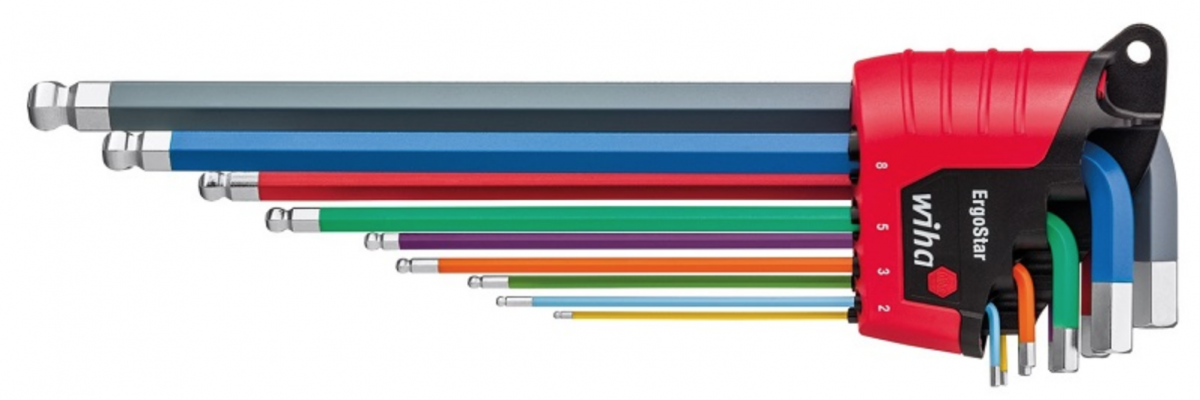

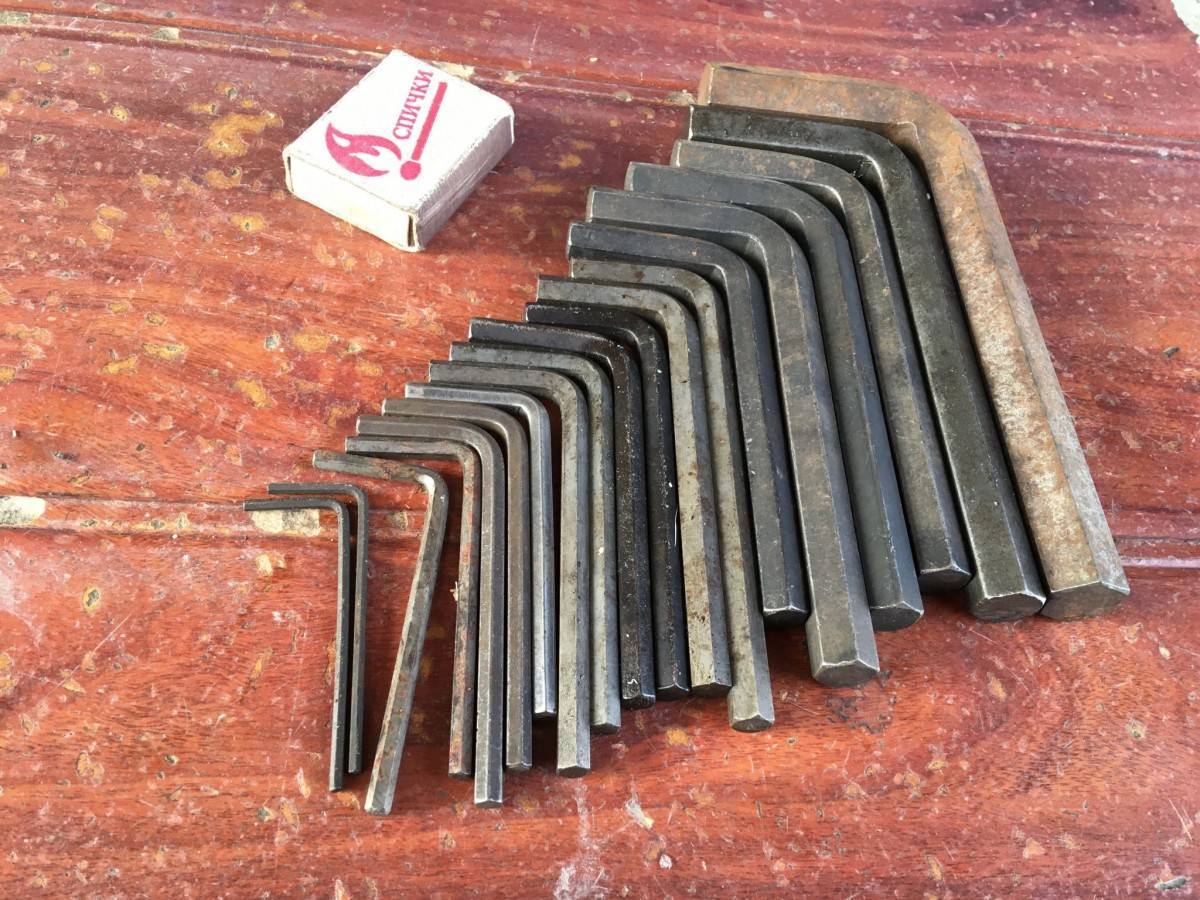

Фото шестигранных ключей
Также рекомендуем просмотреть:
- Как выбрать набор гаечных ключей
- Как пользоваться стуслом
- Набор головок с трещоткой
- Как сделать трубогиб своими руками
- Обзор современных трубных ключей
- Шарнирный вороток
- Как сделать кувалду своими руками
- Виды плашек для нарезания резьбы
- Пистолет для забивания гвоздей
- Как выбрать стамеску
- Какой выбрать напильник
- Труборез для стальных труб
- Как выбрать ножовку по металлу
- Как выбрать ножовку по дереву
- Как выбрать хорошие кусачки
- Виды отверток и их назначение
- Сантехнический трос для прочистки канализации
- Виды молотков
- Какой колун лучше выбрать
- Как выбрать хороший ручной рубанок
- Отличия между плоскогубцами и пассатижами
- Инструкция как сделать топор своими руками
- Метчики для нарезания резьбы
- Современные бокорезы
- Как выбрать хорошие круглогубцы
- Инструкция как выбрать и применять порошковый огнетушитель
- Как выбрать разводной ключ
Помогите сайту, поделитесь в соцсетях 😉
Маркировка и размерный ряд

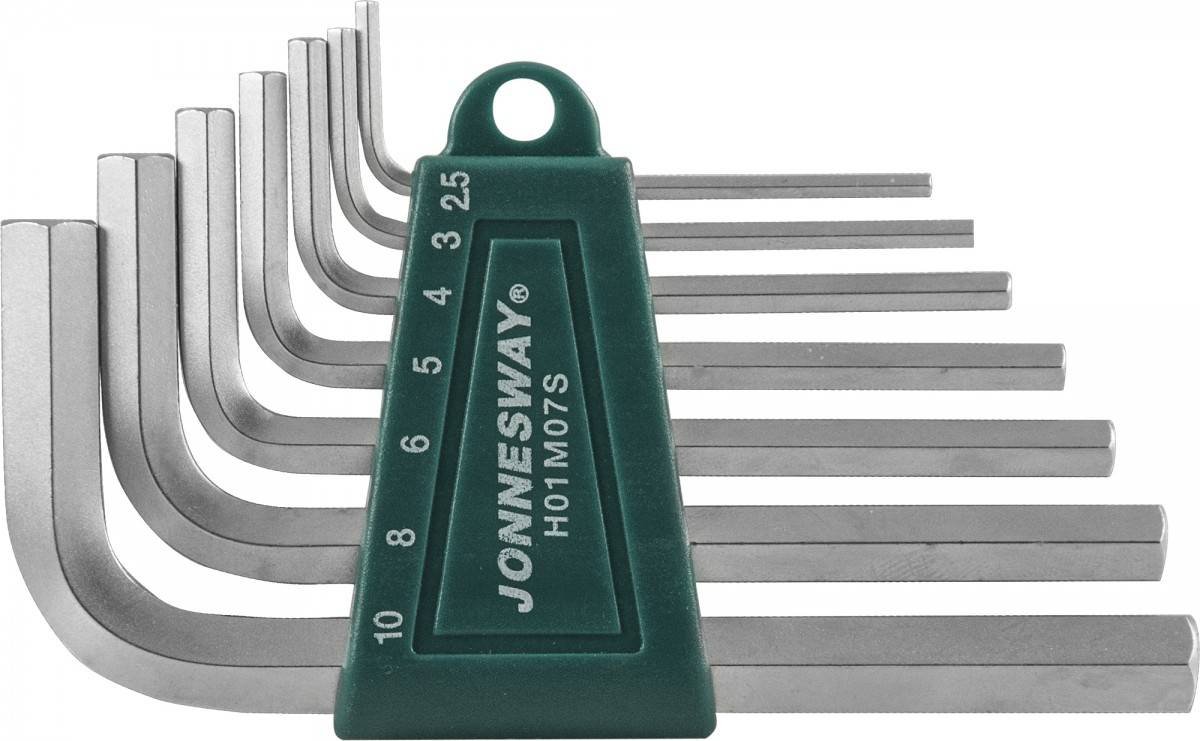

Стандартный имбусовый ключ в виде шестигранника маркируется буквами HEX и нумеруется цифрами в зависимости от расстояния между гранями. Если говорить о метрической классификации, стандартные размеры прописаны в ISO 2936:2001. Они имеют такие размеры:
- 0,7; 0,9; 1,0; 1,25; 1,3; 1,5.
- От двух до шести миллиметров с шагом в 0,5 мм.
- От 7 до 22 мм с шагом в 1 мм.
- 24, 25, 27, 30, 36, 42 и 46 мм.
Одной из разновидностей имбусового ключа считается инструмент с маркировкой TORX. Он отличается от обычного тем, что углубление в головках винтов, и, соответственно, выступ инструмента имеет форму шестилучевой звезды.
Идеальное совпадение рабочей части приспособления и отверстия в головке болта обеспечивает равномерное распределение усилия зажатия. Именно поэтому применение имбусовых ключей должно производиться в строгом соответствии с размерами. Использование шестигранника 5,5 мм в отверстии головки на 6 мм может привести не только к разрушению граней головки, но и к травме.
Несмотря на то, что конструкция ключа очень проста, попытки работать с крепежом этого типа без надлежащего инструмента не приводят ни к чему хорошему. А поскольку набор имбусовых ключей, как правило, стоит не так уж дорого — смысла экономить на них не видно. Наборы могут включать от 5–6 до нескольких десятков штук.
Метки к статье: Ключи
Накидные и прорезные ключи
Начнем с накидного, или кольцевого вида изделия. Название соответствует кольцевой рабочей зоне, предназначенной для захвата болта или гайки. За счет этого накидной вариант воздействует на все шесть точек. Выделим также некоторые особенности накидного элемента:
При этом есть один важный нюанс: прорезные конструкции не считаются отдельным видом. Это всего лишь модификация кольцевого элемента. Прорезь в кольце такого инструмента позволяет захватить закрытую стержнем с конца гайку.
У автомобилистов заслуженной популярностью пользуются комбинированные варианты. В них сочетаются рожковая и кольцевая головки для улучшения работы. Лучшей конструкцией будет такая
, где головки развернуты по отношению друг к другу на 90 градусов. Это поможет мастеру в работе, так как он будет упираться ладонью в широкую часть устройства.
История создания имбусового ключа
Согласно различным источникам, не имеющим, однако, документального подтверждения, идея использования внутреннего многогранного отверстия в головках болтов появляется уже в 60-х годах XIX столетия. Но производство подобного крепежа в промышленных масштабах было невозможно из-за сложности реализации гранёного гнезда в головке. Реальные же воплощения этих идей появляются только в 1908 году в Канаде, где П.Л. Робертсоном был запатентован производственный метод изготовления винтов с четырёхгранным углублением.
В 1909–1910 гг. Уильям Г. Аллен запатентовал метод формирования головок винта вокруг шестигранника. С 1910 года существовали изданные рекламные объявления о «фиксирующем винте безопасности Аллена». Вряд ли Аллен был первым человеком, которому пришла идея внутреннего шестигранного отверстия в головке крепёжного элемента, однако его патент для метода производства и готовый продукт были, скорее всего, первыми. В дальнейшем применение шестигранного углубления в крепеже развивалось и применялось всё шире.
Менее популярные разновидности гаечных инструментов
Разводные гаечные инструменты — это рожковые варианты с изменяемым расстоянием между губками. Часто используются в быту, нелюбовь к ним профессионалов объясняется многими моментами и, в частности тем, что механизм подвижной головки со временем изнашивается и люфт относительно гайки становится больше. Это, учитывая то, что даже в целостном состоянии люфт подвижной губки не позволяет сжать гайку полностью, что заставляет прикладывать ещё большее усилие, увеличивая шанс повредить крепящий механизм и болт. Плюс — относительно большой размер головки может стать достаточно серьёзным препятствием при работе в труднодоступном месте. Торцевые гаечные инструменты имеют углубление в виде шестигранника. Оно охватывает болт. Часто форма подобного инструмента Г-образная, а шестигранная выемка есть на обоих сторонах. Торцевой инструмент может иметь и двенадцатигранную выемку. Вообще, обладание двенадцатигранной выемкой вместо шестигранной приводит к тому, что при работе достаточно поворачивать инструмент на 30 градусов. Пресловутые углы болта страдают меньше.
Возможна и форма Т-образного инструмента с одной головкой, допускается комплектация из сменных головок или же крестовидная форма.
Трубчатый гаечный инструмент — это трубка, на концах которой сделан шестигранник. Имеются отверстия для стержня, выполняющего роль рычажка и называемого воротком. Подобными простыми механизмами иногда могут комплектовать машины, автомобили и оборудование.
Гаечный механизм с трещоткой — это своеобразная модификация торцового и накидного варианта с храповой деталью. Главное преимущество такого вида инструмента — не надо перекидывать его при непосредственной работе. Также важен маленький угол поворота при завинчивании болта или гайки. Наличие в механизме трещотки 72 зубьев сокращает угол до 5 градусов. Минус же в том, что трещотка — слабое место и при сильном воздействии ломается, а цена подобного инструмента обладает более высокими параметрами.
Виды шестигранников
Если вы впервые сталкиваетесь с этим шестигранным помощником, то должны знать, что они разделяются на два вида:
- оснащенные стандартным наконечником;
- оборудованные шаром с одного края инструмента.
Второй вид шестигранных ключей дает возможность производить работы с углом наклона почти в 30 градусов, а после полного прокручивания переставлять его не требуется, в результате чего сокращается время на производство крепежных работ.
Но обойтись одним единственным шестигранным ключом одного размера вы не сможете, поэтому хорошенько обдумайте этот вопрос и приобретите полноценный разноразмерный набор внутренних шестигранников. Это самый экономный и бюджетный вариант.
Назначение и применение
Целью использования этого инструмента является закручивание (откручивание) винтов, саморезов, конфирматов, имеющих шестигранное углубление. Ключ применяется во многих отраслях деятельности — в авторемонте, сборке мебели, в пластиковых окнах, велосипедах и мототехнике, в бытовой технике. Использование такого приспособления, как имбусовый ключ, ограничено лишь областью применения соответствующих винтов, а они сегодня применяются практически во всех отраслях деятельности человека.
Конструктивно инструмент представляет собой шестигранный пруток, изогнутый в виде буквы Г. Рабочим концом является, чаще всего, более короткая часть, хотя в труднодоступных местах болты откручивают или зажимают иногда и длинной стороной шестигранника. Также для работы в труднодоступных местах на длинном плече инструмента изготавливается шарообразный наконечник, что даёт возможность работать с расположенными под углом винтами.
При производстве имбусового ключа применяется инструментальная сталь, хромванадиевые и хроммолибденовые сплавы. Ключи исполняются не только в виде привычного Г-образного инструмента, но и с Т-образной рукояткой, в виде головок или бит для шуруповёртов. Разнообразие велико — общим является использование в головках винтов внутреннего шестигранного углубления.
Определение номера ключа по диаметру резьбы крепежа
Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.
По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.
Таблица 1. Размеры под ключ для метрических болтов и гаек.
| Диаметр резьбы, М | Размер под ключ | ||
| основной S , мм | уменьшенный S , мм | увеличенный S , мм | |
| М1 | 3.2 | — | — |
| М1.2 | 3.2 | — | — |
| М1.4 | 3.2 | — | — |
| М1.6 | 3.2 | — | — |
| М2 | 4 | — | — |
| М2.5 | 5 | — | — |
| М3 | 5.5 | — | — |
| М4 | 7 | — | — |
| М5 | 8 | — | — |
| М6 | 10 | — | — |
| М7 | 11 | — | — |
| М8 | 13 | 12 | — |
| М10 | 17 (16) | 14 | — |
| М12 | 19 (18) | 17 | 21 (22) |
| М14 | 22 (21) | 19 | 24 |
| М16 | 24 | 22 | 27 |
| М18 | 27 | 24 | 30 |
| М20 | 30 | 27 | 32 (34) |
| М22 | 32 (34) | 30 | 36 |
| М24 | 36 | 32 | 41 |
| М27 | 41 | 36 | 46 |
| М30 | 46 | 41 | 50 |
| М33 | 50 | — | 55 |
| М36 | 55 | 50 | 60 |
| М39 | 60 | 55 | 65 |
| М42 | 65 | 60 | 70 |
| М48 | 75 | — | 75 |
| М52 | 80 | — | 80 |
| М56 | 85 | — | — |
| М60 | 90 | — | — |
| М64 | 95 | — | — |
| М68 | 100 | — | — |
| М72 | 105 | — | — |
| М76 | 110 | — | — |
| М80 | 115 | — | — |
| М85 | 120 | — | — |
| М90 | 130 | — | — |
| М95 | 135 | — | — |
| М100 | 145 | — | — |
| М105 | 150 | — | — |
| М110 | 155 | — | — |
Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.
Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.
