Как пользоваться индикаторной отверткой

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
Проверить на пробой диод, найти его анод и катод.
Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

Это интересно: Особенности выбора набора накидных гаечных ключей с трещоткой: разъясняем со всех сторон

Основные виды проверки

Проверять при помощи отвертки индикатора можно как наличие напряжения, так и проводимость того или иного участка цепи, исправность ламп накаливания, нагревательных элементов, определять правильность установки клавишных выключателей.

Контактный способ

При контактном способе проверки розеток и электрических цепей жало тестера прикладывают к оголенной токопроводящей поверхности (контакту розетку, не изолированному проводу, дорожке на печатной плате). Наличие тока определяют по загоревшемуся светодиоду или неоновой лампе, звуку динамика.

Бесконтактный способ

При таком способе жало или наконечник бесконтактного тестера располагается вблизи контакта розетки, изолированного провода, электроприбора, не касаясь при этом их поверхностей. В случае наличия в них электрического тока тестер издает звуковой или световой сигнал.

Проверка исправности ламп накаливания

Для того чтобы проверить исправность лампы накаливания, используют тестер на батарейках. Жало отвертки прикладывают к центральному контакту донышка цоколя лампочки, пальцами второй руки – к корпусу цоколя. Если диод внутри индикатора загорается, значит, лампочка исправна, если нет, работать она не будет даже при визуально целой нити накаливания.

Проверка нагревательного тэна

Для того чтобы проверить ТЭН, например, кипятильника, жало индикатора на батарейках прикладывают к одному из контактов его вилки, за второй – берутся рукой. Как и в случае с лампой накаливания, горящий диод будет обозначать исправность элемента.

Определение правильного положения выключателя

Проверка правильности установки выключателя производится следующим образом:

Клавишу выключателя нажимают в положение «Включено» (указатель «I» на корпусе);
Жалом тестера на батарейках дотрагиваются до верхней клеммы выключателя;
Скрепкой или другим металлическим тонким штырьком прикасаются к клемме на противоположной стороне: если светодиод индикатора загорается, значит выключатель установлен правильно. Если светодиод не горит, выключатель необходимо перевернуть.

Проверку установленного выключателя производят при отключённом электричестве.

Проверка напряжения на изолированном проводе

Для того чтобы определить, есть или нет напряжение на изолированном проводе, лучше всего использовать бесконтактный индикатор: если по проводнику проходит электрический ток, поднесенный к нему индикатор просигнализирует об этом звуковым сигналом и морганием светодиода в наконечнике.

Поиск обрыва провода

Для того чтобы найти обрыв провода, бесконтактный индикатор медленно ведут вдоль находящегося под напряжением изолированного проводника. В том месте, где нарушена целостность жил провода, горящий внутри индикатора светодиод немедленно погаснет.

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Разновидности

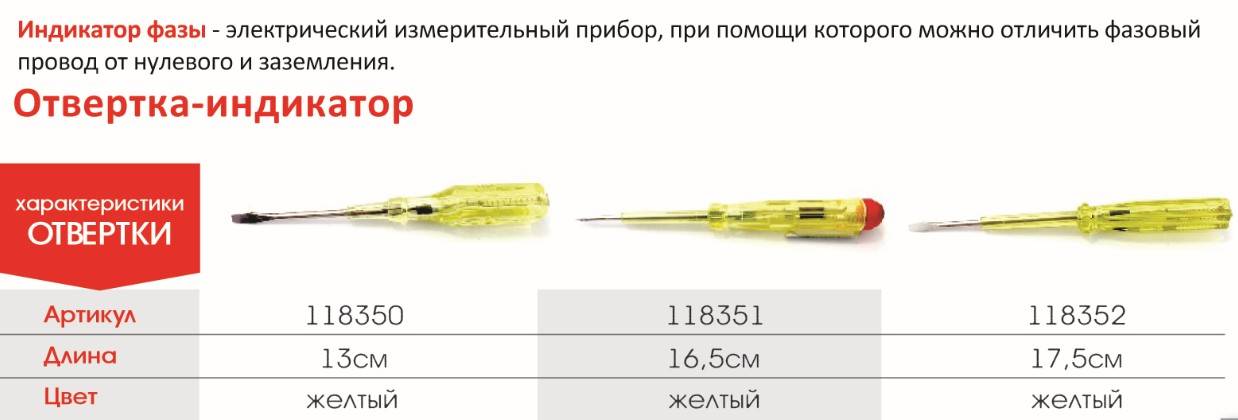

Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

выполненный из пластика остов (корпус рукоятки);
металлическое «жало»;
встроенный в корпус токопроводящий контакт и лимитирующий резистор;
пружина;
неоновый либо светодиодный индикатор;
контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

определитель фазы;
определять обрыв цепи;
позволяет найти место повреждения в проводнике;
определять полярность источников постоянного тока;
при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Существующие виды устройств

Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:

Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке

Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)

Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.

Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.

Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.

Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.

Видео обзор электронной модели Stayer

Устройства двухполюсного типа

Двухполюсный индикатор имеет два корпуса, выполненных из диэлектрического материала и соединенных между собой тонким проводом длиной около метра (у разных производителей она может быть разная). Каждый из корпусов имеет контактное жало, неоновый световой элемент (газоразрядную лампу, светодиод) и резистор. Более продвинутые модели снабжены звуковой сигнализацией.

С помощью двухполюсных индикаторов проверяют наличие тока между двумя контактами сети или оборудования, прикасаясь жалами устройства. Видов таких устройств довольно много. Отличаются они, прежде всего, своим функционалом. Двухполюсные указатели считаются профессиональными приборами, их отличает более высокая точность (могут измерять переменное напряжение с точными пороговыми значениями от 6 до 380 вольт), поэтому их используют при проведении сложных работ (подключение станка, электродвигателя). Например, с их помощью может определяться фазировка (порядок подключения фаз) в сети напряжением 380 В с трехфазной нагрузкой.

Самый простой указатель двухполюсной конструкции (как и обычная отвертка с индикатором напряжения) может только установить наличие напряжения (приборы серии УНН, ПИН, МИН и другие). Более функциональные модели дают возможность не только проверить напряжение на конкретном отрезке цепи, но и определить его номинальную величину, полярность. Помимо неоновых источников света, устанавливаются светодиоды, в приборе может присутствовать и свой звуковой датчик. Функция подачи звукового сигнала пригодится при обследовании проводки в темных помещениях.

Тестеры напряжения бесконтактного типа

Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.

Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.

Отвертка-пробник бесконтактного типа имеет пластиковый щуп

По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.

И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.
