Из чего состоит бензопила ms 180 штиль

Сравнение пилы с конкурентами: преимущества и недостатки

Основными конкурентами Штиль 180, являются пилы шведского концерна Хускварна. Качество изделий Штиль и Хускварна считается одинаковым, а вот в зависимости от личных предпочтений, многие пользователи склонны хвалить ту модель, которую используют.

Исходя из конструктивных особенностей, можно выделить один сугубо технический момент, который немного возвышает Штиль 180 над конкурентами — на поршне двигателя установлено два компрессионных кольца, это дает:

стабильное расположение поршня в цилиндре;
увеличенную компрессию;
усиленное охлаждение (как известно, кольца передают тепловую энергию от поршня к цилиндру и соответственно, чем площадь соприкосновения больше, тем больше энергии уйдет на цилиндр и поршень лучше охладиться).

Все эти моменты делают бензопилу Штиль 180 немного надежнее конкурентов, но это личное мнение автора статьи, основанное на опыте ремонта и эксплуатации бензопил Штиль и Хускварна, и не несет официального характера. Читайте про нюансы и особенности замены поршневой на пиле Штиль 180.

Технические характеристики STIHL MS 180 14″

Мощность	2 л.с.
Цепь STIHL Oilomatic	Picco Micro 3 (PM3)
Вес	3,9 кг
Удельный вес	2,6 кг/кВт
Уровень звукового давления	97 дБ
Уровень звуковой мощности	110 дБ
Уровень вибрации слева/справа	6,6/7,8 m/s 2
Шаг цепи	3/8 » P
Объём масляного бака	145 см 3

Пилорама представляет собой конструкцию, в которой выполняется продольный распил дерева, брусьев, досок и прочих деревянных предметов. Создать пилораму можно и самостоятельно, используя как основу бензопилу. Далее смотрите видео о пилораме из бензопилы Stihl 180 ms:

Чтобы сконструировать пилораму владелец применял такие материалы:

металлические уголки;
трубы металлические;
пластины из металла;
крепежные элементы из стали (гайки, болты).

Чтобы пилорама функционировала технически верно, нужны подъемники. Они используются для регулировки высоты доски. Их количество — не менее трех (для высоты доски 45 мм, 35 мм и 25 мм). Сложно сказать, сколько именно материала потребуется для изготовления пилорамы, это количество напрямую зависит от размеров конструкции.

Полезное видео о пилораме, сделанной из цепной бензопилы:

Пилорама — сложная конструкция, более предназначена для профессионалов, которые развивают бизнес по изготовлению деревянной мебели, досок, заготовок. Такое сооружение не пригодится, если объем работ с деревом небольшой. Для бытовых работ можно воспользоваться таким вспомогательным аксессуаром, как насадка «болгарка» на бензопилу Штиль 180.

Бензопилы Штиль 180 – неисправности и ремонт

Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.

Почему не заводиться бензопила Штиль 180?

Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.

Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.

Что делать, если заливает свечу на бензопиле Штиль 180?

При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.

В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.

Не поступает масло на цепь бензопилы Штиль 180

Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.

Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.

Бензопила Штиль 180 глохнет при нажатии на газ

В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.

Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.

Пила Stihl 180 глохнет на холостом ходу – как решить проблему?

В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.

Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.

Бензопила Stihl MS 180 плохо заводиться на холодную

Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.

Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.

Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.

Заключительные пункты, которые содержит инструкция 180-го

В заключительной части статьи, немецкие инженеры сконцентрировали максимально полную информацию об обслуживании бензопилы.

Так в конце, инструкция содержит следующие разделы:

технический уход за шиной;
очистка воздушного фильтра;
настройка карбюратора;
свеча зажигания;
хранение;
контроль и замена ведущей звездочки;
вся информация, касающаяся технической информации о пиле.

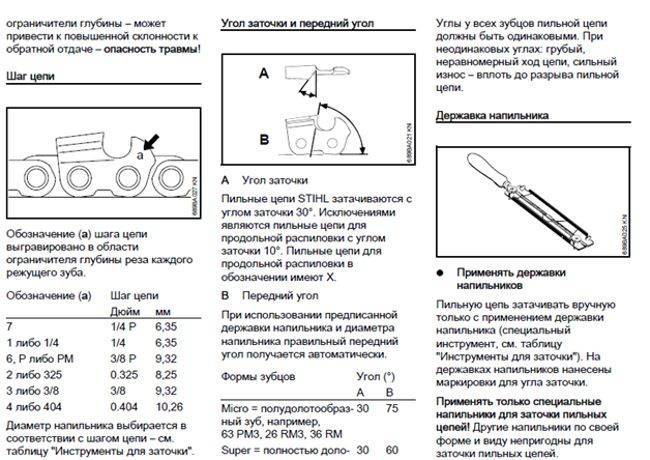

Большой раздел посвящен заточке цепи. Можно даже сказать, что полнее информации о заточке, выборе напильников и вспомогательного инструмента, вам найти не удастся нигде кроме как в инструкции Штиль.

Инструкция штиль уникальный по собранной в нем информации документ, который будет максимально полезен к прочтению как людям без опыта, так и владельцам бензопилы с приличным стажем.

Преимущества и недостатки STIL МS 180

На основе приведенных выше характеристик бензопилы бренда Штиль модели МC 180 можно выделить ее достоинства и недостатки. Из преимуществ стоит выделить:

Хоть недостатков значительно меньше, но они, все-таки имеются.
Очень простой воздушный фильтр, представляющий собой пластину из обычного фетра. Ее часто приходится заменять.
Дорогостоящие оригинальные запасные части и расходники. Для крупного ремонта может потребоваться значительная денежная сумма. Но этот минус нивелируется тем, что бензопила Shtil редко выходит из строя.

Основные неисправности Штиль 180 МC. Их устранение

Поговорим лишь о наиболее часто встречающихся данного инструмента.• Заливает свечу.
В данном случае, неполадки возникли, скорей всего, в топливной системе. О том, что масла в смеси с бензином содержится не в нужной пропорции, свидетельствует мокрая свеча. Осмотрев изолятор свечи, можно также узнать качество смеси. О ее переобогащении либо обеднении, то есть о неправильном соотношении бензина и масла указывает, соответственно, копоть или чисто белый цвет.
Для устранения этой неисправности необходимо снять с бензобака крышку, а затем провести регулировку подачи горючего. Факт нормального содержания масла в смеси с бензином, подтверждает появление на изоляторе налета коричневого цвета.• Цепь не смазывается.
А это вызвано перебоями в работе системы смазки. Для проверки подачи в смазочное устройство масла, нужно:
• демонтировать шину и запустить пилу;
• повысить обороты;
• проследить за точкой завершения масляной магистрали.
В случае, когда масло продолжает течь, это означает, что для корректной смазки его объема просто не хватает. При отсутствии подачи необходимо, прежде всего, прочистить фильтр. Если эта процедура не поможет, бензопиле потребуется дальнейшая диагностика с последующим ремонтом.• Пила Штиль не запускается.
Причина может крыться в поломке узла зажигания и запуска двигателя. В случае отсутствия отклонений величины зазора между такими компонентами конструкции, как маховик и модуль, нужно тоже проверить зазор, но уже свечи. При поступлении бензина в камеру сгорания и, если неисправности системы зажигания не будут выявлены, тогда вышел из строя карбюратор.
Бывает, что пила запускается, но холостые обороты не поддерживаются. В таком случае нужно проверить:
• работоспособности свечи, а также карбюратора:
• качество бензина для бензопилы Штиль модели МS 180.

Бензопилы «Stihl»: заправляем правильно

Заправка 2-тактных моторов, которыми оснащены все без исключения режущие агрегаты «Штиль» — непростое дело. Кроме бензина, который согласно рекомендациям производителя, должен иметь октановое число не ниже 90, для полноценной работы им требуется машинное масло. Его главная функция – смазка трущихся компонентов и предотвращение их преждевременного износа. В вопросе о том, какой бензин заливать в бензопилу «Штиль» неясностей меньше: отлично подойдет любой из вариантов топлива на наших заправках – АИ-92 или АИ-95. С маслом сложнее. Для беспроблемной эксплуатации бензопилы оно должно:

быть фирменным – любое моторное масло для 2-тактных двигателей производства компании «Stihl»;
вноситься в определенной пропорции.

Согласно официальным рекомендациям компании-изготовителя, пропорция масла и бензина для бензопил «Штиль» составляет 1:50. Это означает, что на каждую мерную часть масла должно приходиться ровно 50 частей бензина. Иными словами, до того, как развести бензин для бензопилы «Штиль», на 1 литр горючего необходимо заготовить 20 мл масла, на 5 л – 1 л смазки.

Сломалась клавиша управления бензопилы Stihl 180 — как устранить

Частая поломка бензопилы Штиль, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:

Корпус освобождается от блока рукояток;
Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
Снимается ведущая звездочка и раскручивается сцепление;
Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы Штиль 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.

Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.

Пилорама на бензопиле Штиль 180 ms

Видео

Чтобы сконструировать пилораму владелец применял такие материалы:

металлические уголки;
трубы металлические;
пластины из металла;
крепежные элементы из стали (гайки, болты).

Полезное видео о пилораме, сделанной из цепной бензопилы:

Видео

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
надевается и закрепляется шина;
натягивается цепь;
правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
топливная смесь заливается в бак;
масло для смазки цепи заливается в бак;
проверяется надежность натяжения крепежей;
согласно инструкции проводится запуск пилы;
проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

состояние цепи, заточка;
натяжка цепи;
затяжка крепежей;
заполнение топливного и масляного баков;
наличие смазки цепи;
холостой ход и т. д.

После распиловочных работ производится:

чистка бензопилы;
ослабляется натяжение цепи (обязательно);
заточка цепи (при необходимости);
состояние шины, ее износ;
обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

отсутствует топливная смесь;
нет контакта на свече зажигания;
обрыв высоковольтного провода;
топливный насос не качает;
забились топливопроводы;
проблемы со свечей;
не отрегулировано зажигание;
заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

нагар на свече зажигания;
свеча износилась, необходима замена (через 100 часов работы);
карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

не отрегулирован карбюратор;
засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Обзор STIHL MS 660

STIHL посвятил более 80 лет исследованиям и разработке высокопроизводительных наружных силовых установок, которые являются доступными и долговечными. Линия цепной пилы STIHL особенно популярна, поскольку она удовлетворяет потребности, как домашних пользователей, так и профессиональных операторов цепных пил.

Цепная пила STIHL MS 660 представляет собой профессиональную цепную пилу, которая подходит для интенсивного использования в труднодоступных местах. Тем не менее для непрофессионала, который время от времени должен выполнять тяжелые задания, STIHL MS 660 является отличным выбором, поскольку он более эффективен, чем другие цепные пилы.

Эта модель не только прорезает массивную древесину, но и делает это быстро. Поэтому она отлично подходит для тяжелых работ. При соотношении мощности к весу 1,4 кг / кВт она имеет высокую мощность двигателя (выходная мощность 5,2 кВт), будучи относительно легкой (7,3 кг без бар / цепь).

Другие примечательные аспекты STIHL MS 660 включают в себя антивибрационную систему и амортизатор, называемый ElastoStart. STIHL MS 660 также имеет полуавтоматический декомпрессионный клапан, который обеспечивает легкий запуск. Смазочная система серии Ematic гарантирует высокую экономию топлива за счет снижения расхода масла в барах до 50%.

STIHL MS 660 — отличная покупка для профессиональных пользователей и (очень) сложных домашних работ. Другие функции включают в себя долговременную систему фильтрации с использованием HD -2 для обеспечения более длительного времени работы между обслуживанием, ручкой ElastoStart TM и регулируемым масляным фильтром с высокой производительностью.

Аналоги

Достойную конкуренцию этой модели составляют однотипные по мощности и применению бытовые бензопилы бытового класса от ведущих европейских и азиатских производителей. На российском рынке представлены идентичные по основным параметрам модели — Husqvarna 236 X-TORQ, Oleo-Mac GS 35C-14, Hyundai X 380 и MTD GCS 3800/35.

Источники

https://benzopilok.ru/brend/stihl/ms-180-ustroistvo-i-harakteristiki-benzopily.html
https://cooptech.ru/drugoe/shtil-ms-180-harakteristiki.html
https://FermerInform.ru/benzopila-shtil-ms-180/
https://opilah.com/benzopila-stihl-ms-180-etalon-kachestva-i-nadezhnosti-poslednego-desyatiletiya/
https://SpecMahina.ru/benzopila/stihl-180.html
https://teplobloknn.ru/instrumenty/pila-shtil-180-foto.html

Шины и цепи для бензопил. Размеры и система обозначения.

Бывает, что у пользователей бензопил возникает путаница с пониманием обозначения размеров шин не цепей. Эта путаница приводит к покупкам неподходящей к пиле гарнитуры, не естественно, выброшенным на ветер деньгам. Цепь для бензопилы husqvarna 137, 142 и пр. Для шины 15. Здесь мы постараемся указать на типичные ошибки не поможем их не совершать.

Основная доля ошибок обусловлена тем, что традиционно параметры пильной гарнитуры указываются в дюймах. Для тех людей, привыкших пользоваться метрической системой, это не удобно. Причиной отсутствия подачи масла в цепь при работе бензопилы может быть несколько факторов и для их выявления необходимо разобрать бензопилу. В этом вопросе не кроется причина большинства ошибок: в нашей стране для удобства запоминания ситуация такая, что в характеристике пильной гарнитуры используются параметры, выраженные не в дюймах не в миллиметрах одновременно, что в общем-то не корректно.

Практические рекомендации по устранению характерных неисправностей топливной системы

Если холодный двигатель не заводится, необходимо сначала убедится в исправности свечи и системы зажигания в целом. Силовой агрегат с нескольких попыток заводится и глохнет – возможно, наличие воды в поплавковой камере карбюратора, загрязнение бензопровода или разрежение в бензобаке вследствие неисправности дренажного клапана.
Причины затрудненного запуска и нестабильных оборотов на рабочих режимах могут быть вызваны низким качеством или продолжительным хранением используемого топлива. Если двигатель не держит холостые обороты, есть все основания для проверки чистоты жиклеров.
Используя фирменный комплект, владелец пилы Штиль МС 180 может выполнить ремонт карбюратора в домашних условиях. Разборка изделия производится в определенной последовательности, прежде чем собрать карбюратор, необходимо удостоверится в герметичности поплавка и чистоте обоих жиклеров.

Обкатка бензопилы Штиль МС 180

После предварительной подготовки необходимой смеси горючего и используемого моторного масла, нужно переходить к плановой обкатке нового инструмента Stihl. Эта процедура играет огромную роль, так как во время ее выполнения все рабочие механизмы инструмента встают на свое место и вплотную притираются друг к другу.

Чтобы обкатать бензопилу Штиль 180, нужно поочередно выполнить следующие действия:

Сначала нужно залить топливную смесь и подходящее масло для смазки пильной цепи. Для этого в устройстве пилы предусмотрены отдельные баки;
Далее необходимо выключить заводской инерционный тормоз – это предотвратит плавление пластикового корпуса в области сцепления;
После этого нужно включить бензопилу и дать ей поработать на холостых оборотах примерно 15–20 минут;
Затем необходимо переходить к распиловке тонких веток. Постепенно толщину веток нужно увеличивать.

Чтобы избежать подделки

Производственные площадки, занимающиеся производством товаров Stihl размещены в США, Германии и Швейцарии. Однако некоторым владельцам бензопил “Штиль” довелось столкнуться с пилами, выпущенными в Китае. На самом деле это не оригинальная техника, а китайская подделка, которую, как оказалось, не так-то сложно и отличить.

Для начала покупателю бензопилы стоит обратить на цену изделия, посмотреть по разным сайтам сколько стоит инструмент. Сразу же уточняем, что штилевский оригинал не может стоить дешево! Поддельная техника будет стоить на порядок дешевле, приманивая неопытного покупателя своей кажущейся доступностью.

Предлагаем посмотреть видео о том, как надо выбирать бензопилу “Штиль” и какие имеются отличия у оригинальной и поддельной цепной пилы:

Отметим, что у китайской бензопилы Stihl просматриваются следующие отличия от оригинала:

Литье корпуса грубое, пористое, неоднородное.
Окраска тусклая.
Винт воздушного фильтра размещен не с торца бензопилы, а в верхней ее части.
Корпус стартера не штилевской формы.
Крышки баков простые выпуклые, вместо специальных штилевских.
На свече зажигания отсутствует надпись Stihl.
Инструкция отличается от оригинальной, присутствующей в интернете.
