Как отрегулировать холостой ход на хускварна 137

Устройство бензопилы Husqvarna 135

Устройство и комплектация бензопилы является типовой для большинства видов пил, в том числе и других производителей. Детали агрегата являются на 99% взаимозаменяемыми, при выборе и заказе можно использовать запасные части многих других бензопил Husqvarna, в частности подходящие к моделям 140, 435, 440. В большинстве случаев, если не оговорено обратное, детали, подходящие для этих пил, можно будет использовать и на модели 135.

Некоторые изменения и особенности устройства возможно уточнить по маркировке. Буква «E», идущая после цифр в названии модели означает стартер с дополнительной пружиной и с 4-мя «лапами» вместо двух у базовых модификаций моделей. Кроме того, у этих моделей для натяжения цепи не требуется использовать специальный инструмент, без инструмента можно заменить цепь. Все базовые модели отличаются от модифицированных тем, что для замены и натяжения цепи необходимо использовать идущую в комплекте шлицевую отвертку.

«1» в названии модели — используемая пильная гарнитура на 3/8″ х 1,3 мм. «4» — цепи и шины на 0,325″ х 1,3 мм.

Конструктивно бензопила состоит из:

• Рукоятки (передняя, задняя и рукоятка стартёра);
• Крышки (цилиндра, сцепления и стартёра);
• Ручки тормоза цепи;
• Резервуара для топлива и масла цепи;
• Рычагов управления газом, воздушной заслонки, блокировки дросселя;
• Выключателя зажигания;
• Глушителя;
• Шины с её направляющей и концевой звёздочкой;
• Цепи с винтом её натяжения;
• Защитного щитка для правой руки.

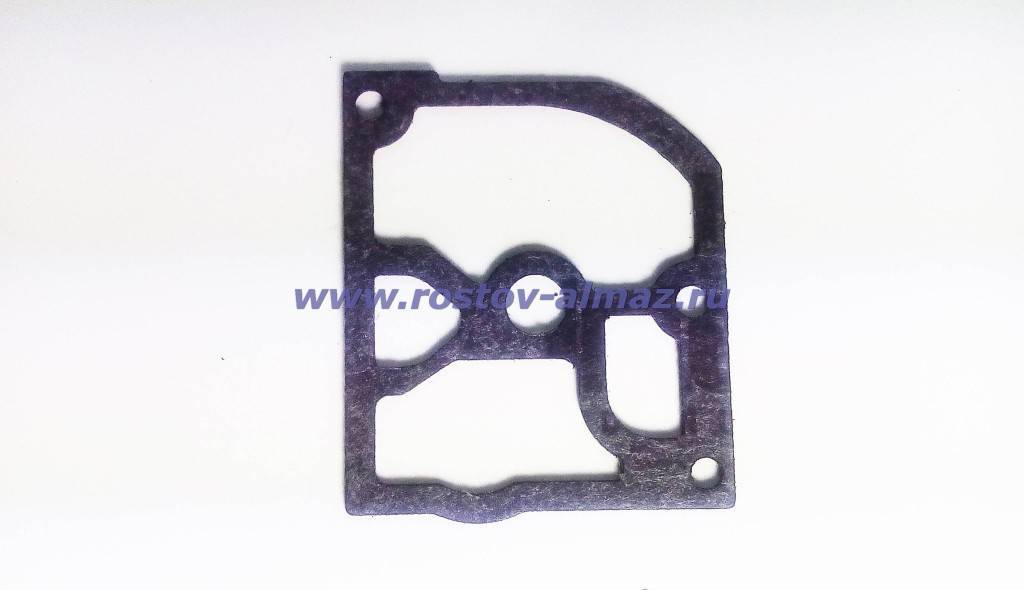

Фотография запасных частей бензопилы Husqvarna 135 визуально схожа со многими другими фото родственных моделей, в частности с фото модели 137:

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.

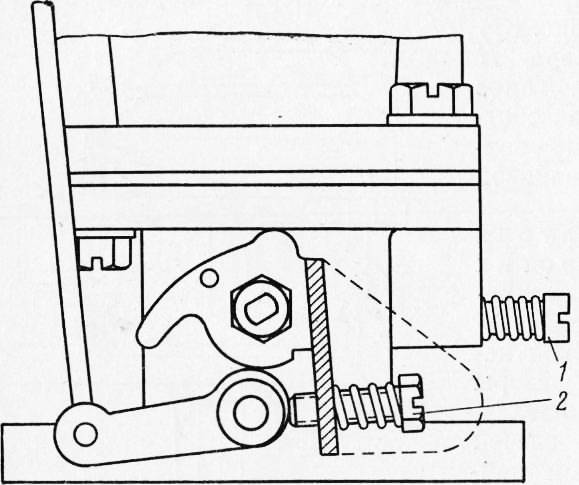

• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Регулировка Карбюратора Бензопилы Хускварна 137

Как верно отрегулировать карбюратор на бензопиле своими руками «Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».

Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем движкам внутреннего сгорания.

Сейчас побеседуем о том, как отрегулировать карбюратор на бензопиле. Вообщем, такая процедура проводится время от времени. Заводская настройка — это самый наилучший и высококачественный вариант. Но, по мере надобности её делают средством регулировки особых винтов. Разберёмся, как отстроить своими руками:

Из этой статьи вы узнаете:

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).

• Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
• Открытие заслонки регулирует количество подачи горючего и воздуха;
• Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
• Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

• Движок плохо заводится и стремительно глохнет. Вероятная причина: обеднённая смесь.
• Чрезмерное (больше нормы) потребление горючего. Не считая того, насыщенные (больше обыденного) выхлопы. Вероятная причина: сверхнасыщенная смесь.
• Движок не желает работать вообщем. Предпосылки тут две: нет бензина (засорился топливный жиклёр) либо нет искры (неисправна свеча, обрыв высоковольтного провода либо выход из строя электрического блока).

Сам по для себя сбой опций бывает изредка и предпосылки, обычно, последующие:

• Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Вероятная причина: неаккуратное прикосновение, попытка грубой регулировки либо сильные наружные вибрации.
• Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
• Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

• Т – регулирование холостого хода;
• L – регулирование минимальных оборотов;
• H – регулирование максимальных оборотов;

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора

набензопиле с помощу трех винтов THL.

Регулировка карбюратора. Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов. Разбирать и чистить карбюратор

,менять пересохшие диафрагмы ,крутить и.

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Винт настройки холостого хода может обозначаться у разных производителей, разными буквами. Например, Хускварна (Husqvarna) и Партнёр (Partner) обозначают латинской буквой «T», а другой известный производитель Штиль (Stihl), использует буквы «LA».

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Видео: Сборка Бензопилы Husqvarna 137

Вес бензопилы без гарнитуры составляет 4,6 кг, на полной скорости. 5,5 кг. Прочный корпус вмещает 2,18-литровый двухтактный карбюраторный двигатель внутреннего сгорания X-Torq. С участием. Для запуска бензопилы Husqvarna предусмотрен инерционный стартер с пружиной для облегчения процедуры запуска. Встроенная система принудительной подачи воздуха. Дублирование очистки воздуха увеличивает срок службы воздушного фильтра соответственно и самой бензопилы. Система зажигания бесконтактна. Благодаря встроенной системе Auto Tun, карбюратор устанавливается автоматически. Для повышения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, который активируется в случае люфта, защиты рук, антивибрационной защиты «Low Wib», глушителя.

READ Бензин пила партнер

Механизм натяжения цепи расположен сбоку от бензопилы Husqvarna 137. Специальный универсальный гаечный ключ используется для крепления шины и регулировки натяжения цепи. Для этой модификации бензопилы используются шины Н30 размером 33 см (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Смазка подается на цепной механизм в автоматическом режиме с движущейся цепью.

Характеристики

двигатель	137
Емкость цилиндра, см	36
Ход поршня, мм	32
Скорость холостого хода, об / мин	3000
Рекомендуемый макс. Скорость без нагрузки, об / мин	13 000
мощность, кВт	1,6
Система зажигания
Режиссер	РЕ Фелон
Тип системы зажигания	CD
Свеча зажигания	Champion
Межэлектродный зазор, мм	0,5
Топливно-масляная система
Режиссер	Valbro
Тип карбюратора	Wt-660
Емкость топливного бака, л	0,37
Производительность масляного насоса при 8500 об / мин, мл / мин	6. 8
Емкость бака с масляной цепью, л	0,19
Тип масляного насоса	Машина.
Вес
Без шин и цепей, кг	4,6
Уровень шума
Эквивалентный уровень акустического давления на ухе оператора, измеренный в соответствии с международными стандартами, дБ (A)	98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)	108
Уровень вибрации
Передняя ручка м / с2	4,9
Задняя ручка, м / с2	7,7
покрышкацепь
Стандартная длина шины, дюйм / см	13/33
Рекомендуемая длина шины, дюйм / см	13/33
Полезная длина резки, дюймов / см	12,5 / 32
Шаг дюймовый	0,325-й самый распространенный
Толщина свинцового звена, мм	1,3
Количество зубьев на ведущей звездочке	7
покрышка	цепь
Длина дюймов	Шаг дюймовый	Максимум. Радиус конца шины
13	0,325-й самый распространенный	10T	Husqvarna H30
15	0? 325	10T	Husqvarna H30

Характеристики

1. Легкий вес
2. ICE X-Torq карбюратор.
3. Мощность бензинового двигателя составляет 2,18 литра. С участием.
4. Карбюратор Walbro WT-660.
5. Простая система запуска.
6. Впрыск воздуха. Дополнительная подача воздуха.
7. Двойная очистка воздуха, поступающего в карбюратор.
8. Система зажигания CD.
9. Карбюраторный авто тюнинг.
10. Антивибрационная система Low Vib.
11. Цепная смазка. Автоматическая.
12. Компактный размер.
13. Мобильность, нет подключения к источнику питания.

Руководство пользователя

Каждая бензопила Husqvarna поставляется с инструкцией по эксплуатации

Инструкция знакомит владельца оборудования с инструментом, обучает методам и приемам работы, а также обращает внимание на правильное обслуживание бензинового агрегата. Инструкция по эксплуатации состоит из следующих разделов:

1. Устройство бензопилы Husqvarna 137, пошаговая сборка агрегата, согласно подробным описаниям из инструкции.
2. Меры безопасности при эксплуатации и обслуживании.
3. Характеристики
4. Техника и методы распиливания.
5. Подготовка бензопилы Husqvarna 137 к использованию.
6. Запуск бензопилы.
7. Обслуживание.
8. Поиск и устранение неисправностей бензопилы Husqvarna 137.
9. Оборудование.

Основные меры безопасности

1. Носите защитную одежду, защищайте свои руки.
2. Защитите рабочее место.
3. Транспортируйте бензопилу с отсоединенным высоковольтным проводом и плотно закрытыми топливным и масляным баками.
4. Заправляйте бензопилу подальше от рабочего места.
5. Изучите приемы и методы распиловки.
6. Предупредите о присутствии посторонних в районе, где будет проводиться распиловка.

Принцип работы

Карбюратор – модуль системы питания, в котором смешивается жидкое топливо и воздух перед подачей в цилиндры двигателя. В зависимости от инструмента и режима его работы смешивание и подача регулируются соответствующим образом.

Устройство карбюратора бензокосы одинаковое практически для всех случаев. Относится он к категории поплавковых устройств. Последние обеспечивают стабильные параметры готовых смесей.

Принцип работы модуля таков.

• Воздух попадает в тело трубки с воздушной заслонкой. Последняя усиливает или уменьшает воздушный поток в зависимости от своего положения.
• На участке, где сформировано отверстие для подачи бензина, трубка имеет сужение – диффузор. Здесь скорость потока увеличивается.
• Топливо из поплавковой камеры через жиклер подается в трубку. Устройство карбюратора к газонокосилкам. Настройка карбюратора бензокосы крафтек. Уровень поплавка определяет объем подаваемого топлива. Так как в камере давление нормальное, а в трубке низкое из-за большей разреженности воздуха, то бензин всасывается через жиклер.
• Ускоренный воздушный поток подхватывает топливо и распыляет его, образуя воздушно-топливную смесь нужной плотности.
• Смесь всасывается в цилиндр через трубопровод.

Чем сильнее открыта воздушная заслонка в трубке, тем выше плотность воздушного потока, а, значит, в цилиндр поступает больше топлива. Настройка карбюратора бензокосы сводится к установке такого соотношения заслонок, при котором плотность топливной смеси становится оптимальной.

Инструкция по эксплуатации бензопилы

Бензопила «Хускварна 137», как и другие модели данной марки, оборудована инерционным автоматическим тормозом цепи. Это деталь изобрели инженеры, трудящиеся в «Хускварна». Сейчас большая часть производителей до сих пор выпускают бензопилы с контактным тормозом. То есть, тормоз включается при взаимодействии с рукой при обратном ударе. На практике же такой контактный тормоз может и вовсе не сработать. Не забывайте ухаживать за двигателем, чтоб узнать как разбавлять бензин с маслом для бензопилы читайте эту статью.

Автовибарционная система данной модели работает по принципу «двух масс». Другие системы производитель не выпускает.

«Хускварна 137» оснащена высокопрофильной профессиональной цепью (как и у бензопилы Stihl). Это еще одно отличие от бензопил с низкопрофильной цепью. У бензопил с высокопрофильной цепь на сорок процентов выше. Это особенно бросается в глаза при больших объемах работ. Кроме того, такие бензопилы сохраняют высокую работоспособность даже при работе с загрязненной древесиной.

Одна из наиболее распространенных ошибок при запуске «Хускварна 137» – закрытие воздушной заслонки без включения зажигания.

Получается, что смесь топлива поступает в цилиндр. А искры не возникает, воспламенения не происходит. После этого придется выкрутить свечу, протереть и вкрутить ее обратно. Поэтому стоит запомнить, что все бензопилы «Хускварна» имеют комбинированную заслонку, и зажигание в них будет включаться на автомате в тот момент, когда рычаг заслонки будет выдергиваться. Ошибок при этом возникнуть не должно.

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

Техника безопасности по эксплуатации устройства Хускварна

Ввиду того, что «Хускварна 137» является высокоскоростным режущим инструментом, необходимо придерживаться некоторых правил техники безопасности.

Чтобы не произошло несчастного случая, внимательно ознакомьтесь с данной инструкцией.

Провод свечи зажигания необходимо отключать при транспортировке, чистке

Важно следить, чтобы он не контактировал со свечой зажигания, чтобы избежать внезапного включения цепи.

При работе с пилой необходимо надевать защитную одежду: обувь на нескользящей подошве со вставками из стали, специальные перчатки (не входят в комплект поставки), маску или защитные очки (противотуманные). Волосы должны быть прибраны выше плеч.
Если вы постоянно пользуетесь бензопилой, необходимо периодически проверять слух у специалиста.
Бензопилой должны пользоваться только взрослые.
Нельзя подставлять части тел под пилу, когда работает мотор.
Во время работы пилы нужно ограничить присутствие детей и животных минимум на десять метров.
Нельзя использовать цепную пилу в момент алкогольного опьянения, а также, когда вы расстроены, подавлены или утомлены.
Не приступайте к работе до тех пор, пока на вас не будет защитной одежды и не будет оборудовано рабочее место.
Работать с пилой нужно только в хорошо проветриваемом месте.
Когда вы спиливаете сук, будьте готовы отскочить в момент окончания работы, чтобы вас не ударило срубленным суком дерева.
Укладывать пилу на поверхность можно только после того, как она будет выключена.
Прежде, чем включить пилу убедитесь, что при работе цепь не сможет ни с чем войти в контакт.
Техническим обслуживанием вашей бензопилы должен заниматься только специалист.
Ручка пилы должна быть чистой, не испачканной машинным маслом.
Крышки резервуара для масла и топлива всегда должны быть плотно закрыты.
В качестве запчастей нужно использовать только аксессуары от производителя «Хускварна».
Во время заправки топлива нельзя курить.
Заправлять пилу нужно на голой земле на открытом воздухе

Не допускается делать этого в помещении.
Перед запуском мотора бензопилы необходимо отойти на десять метров от того места, где осуществлялась заправка.
Перед заправкой обязательно дайте пиле остыть.
Если движущаяся цепь будет касаться какого-либо объекта, может произойти обратный удар – быстрое движение прибора вниз и вверх. Это может привести к полной потер контроля над бензопилой и дальнейшим серьезным повреждениям.
Никогда не пилите только кончиком бензопилы.
Применяйте направляющие шины, которые помогут смягчить обратный удар.

«Хускварна 137» – это незаменимый помощник на загородном участке или даче. Она отличается современным дизайном, высокой мощностью, компактными габаритами и небольшим расходом топлива. Это, пожалуй, одна из лучших бензопил любительского уровня. При правильной эксплуатации и соблюдении всех правил техники безопасности, она прослужит своему владельцу верой и правдой не один десяток лет. О возможных неисправностях бензопилы хускварна 137 читайте в другой нашей статье.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

• заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
• слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Хускварна 125R настройка карбюратора без тахометра (временное решение)

Как отрегулировать карбюратор,если нужно работать,а сервис с тахометром далеко.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. Чистка карбюратора газонокосилки хонда. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

• L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
• H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
• T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Регулировка карбюратора бензокосы кедр. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

6 комментариев на запись &Регулировка и ремонт карбюратора бензокосы&

Просьба уточнить. В разделе регулировка п.5, винт L ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Инструкция по настройке и регулировке своими руками

Прежде, чем перейти к настройке бензопилы «Хускварна 137», необходимо осуществить ее монтаж. Перед началом работы нужно изучить устройство бензопилы хускварна 137.

Ознакомиться с устройством

Обязательно надеть перчатки для защиты. Они не входят в комплект поставки, поэтому об их покупке нужно позаботиться заранее. Для начала нужно установить гребенку пилы и закрепить ее двумя винтами.
Если не установлены цепи и шины, их также следует поставить на свое место. Для этого нужно снять крышку и закрепляющие ее гайки. Если на цепи есть транспортировочная прокладка, ее нужно удалить.

Отрегулируйте натяжение цепи при помощи регулировочного винта

Важно, чтобы захват при этом мог войти в отверстие в шине. Для продвижения захвата нужно провернуть регулировочный винт против часов стрелки

Таким образом можно добиться правильного положения захвата.
Далее нужно подготовить цепь к установке. Для этого выбирается ее правильное положение. На цепь ставится звездочка, которая расположена за барабаном сцепления. Цепь пропускается между зубцами звездочки.
Верхнюю часть направляющей шины нужно переместить в канавку опоясывающей ее шины.
Затем вставляются регулировочные гайки и затягиваются вручную. После полной регулировки цепи их можно будет затянуть окончательно.
Узнать, как отрегулировать карбюратор можно в инструкции-приложении к данной модели пилы. Настройка карбюратора хускварна 137 обычно не вызывает никаких проблем.

Когда монтаж окончен, можно перейти к настройке бензопилы «Хускварна 137».

• Для начала нужно установить выключатель пилы на положение «Вкл» («On»).
• Затем рычаг заслонки холостого хода вытянуть до упора.
• Потянуть шнур стартера резким движением руки (но не более десяти раз).
• Далее нужно перевести рычаг для переключения режимов в положение «HalfChoke». Это будет означать, что воздушная заслонка будет наполовину закрыта.
• Далее нужно совершать рывки шнура стартера до тех пор, пока двигатель не будет запущен.
• После запуска двигателя ему нужно дать поработать около пяти секунд. Затем, чтобы двигатель вернулся к работе со скоростью холостого хода, нужно нажать и отпустить пусковое устройство для двигателя.

Чтобы запустить и настроить уже прогретый двигатель, нужно:

• Установить выключатель пилы на положение «Вкл» («On»).
• Направить ручку смены режима на отметку «HalfChoke».
• Правой рукой нужно дергать шнур, пока двигатель не начнет работать.
• Нажать устройство пуска двигателя, чтобы он вернулся к скорости холостого хода.

Процесс разборки и сборки смотрите на видео:
