Как отрегулировать сцепление на мотоблоке

Виды и описание механизмов сцепления мотоблоков

В зависимости от особенностей конструкции мотоблоков, сельскохозяйственные агрегаты могут комплектоваться такими видами сцепления:

• Фрикционное сцепление – механизмы этого типа являются наиболее популярными среди фермеров. Среди их преимуществ выделяется простота в ремонте и обслуживании, длительный рабочий ресурс и высокий КПД;
• Центробежное сцепление – к недостаткам узлов этого типа относиться склонность к длительной пробуксовке и быстрый износ трущихся поверхностей, из-за чего центробежная муфта не нашла планируемых показателей применения;
• Гидравлическое сцепление – в устройствах этого типа при нажатии на педаль начинает двигаться основной поршень. В процессе своего вращения продавливает специальную гидравлическую жидкость по основному каналу. При действии силы давления поршень приводит в действие шатун, после чего, под воздействием пружин, происходит автоматическое возвращение поршня в исходное положение;
• Ременное сцепление мотоблока – низкая популярность механизмов этого типа обусловлена рядом таких недостатков, как низкая надежность, скромная производительность и быстрый износ при эксплуатации в паре с мощными моторами.
• Дисковое сцепление – в продаже можно найти мотоблоки, оборудованные однодисковым или многодисковым сцеплением – при этом, принцип действия обоих механизмов практически не отличается. Дисковое сцепление на мотоблоках получило популярность благодаря высокой надежности элементов механизма и плавности запуска мотоблока.

По своему типу трения механизмы сцепления делятся на сухие, а также устройства, работающие в воздушной среде или в ванне из моторного масла. В зависимости от изначального режима запуска в продаже встречается непостоянно незамкнутое и постоянно замкнутое сцепление.

Гусеницы для мотоблока своими руками существенно

Три десятилетия назад вопрос, вынесенный в заголовок статьи, просто не существовал. Мотоблоки в те годы промышленность серийно не выпускала.

Колхозы не нуждались в средствах малой механизации и обрабатывали землю мощной колесно-гусеничной техникой.

Редкие умельцы приспосабливали стартерные двигатели тракторов на самодельные шасси, чем вызывали удивление и зависть у немеханизированных дачников.

Сегодня настал «золотой век» мотоблоков. Эти универсальные машины активно используются на крестьянских подворьях и в небольших фермерских хозяйствах, заменяя два-три вида обычной техники.

Тот, кто видел в работе мотоблок, наверняка высоко оценил его возможности и не прочь приобрести такого «конька-горбунка» для своего участка.

Перед покупкой подобного механизма нужно понять, что даст вам применение мотоблока, поскольку его нередко путают с мотокультиватором. По сравнению с ним мотоблок может выполнить намного больше рабочих операций.

Кроме культивации и окучивания, им можно пахать землю, использовать для перевозки грузов, чистки снега и выкашивания травы. Уборка картофеля и полив огорода – еще две востребованные функции данного механизма, реализуемые при покупке дополнительного оборудования.

Конструктивно мотоблок отличается от культиватора тем, что тяговое усилие у него создают колеса. Мотокультиватор «тянет» по земле фреза, установленная на ведущий вал. Кроме этого, мотоблок отличается от культиваторной установки более мощным двигателем (от 4 л.с.), и солидным весом (от 70 кг).

Некоторые модели мотоблоков имеют сцепное устройство для буксировки прицепа и вал отбора мощности, который позволяет агрегатировать их с навесным оборудованием.

Как сделать своими руками?

Сцепление на мотоблок можно изготовить либо поменять и самостоятельно, если у вас есть опыт слесарных работ. Для изготовления либо замены самодельного механизма можно использовать запасные части от автомобилей или от скутера:

• маховик и вал из коробки передач «Москвича»;
• ступица и поворотный кулачок от «Таврии»;
• шкив с двумя рукоятками для ведомой части;
• коленвал от «ГАЗ-69»;
• Б-профиль.

Прежде чем вы приступите к процессу монтажа сцепления, внимательно изучите чертежи механизма. На схемах четко видно взаиморасположение элементов и поэтапная инструкция по сборке их в единую конструкцию. Первым делом нужно подточить коленвал так, чтобы у него не было контакта с другими деталями системы. Затем посадите на вал мотоблочную ступицу. После этого подготовьте на валу паз для выжимного подшипника. Постарайтесь проделать все аккуратно и точно, чтобы ступица плотно села на вал, а шкив с ручками – свободно проворачивался. Ту же самую операцию повторите и с другим концом коленчатого вала.

Вставьте в дрель сверло диаметром 5 мм и аккуратно просверлите 6 дырок в шкиве, на равном расстоянии друг от друга. На внутренней стороне колеса, сцепленного с приводным тросом (ремнем), также нужно подготовить соответствующие отверстия. Посадите на маховик подготовленный шкив и зафиксируйте болтом. Разметьте соответствующие шкивным отверстиям места. Скрутите болт и разъедините детали. Теперь аккуратно высверлите дырки в маховике. Вновь соедините детали и закрутите болты-фиксаторы. Маховик и коленчатый вал с внутренней стороны нужно подточить – для исключения возможности цепляния и битья деталей друг о друга. Система готова. Установите ее на положенное место в вашем агрегате. Подключите тросы, при этом выведите их подальше от трущихся деталей.

Если у вас небольшой агрегат, вам может подойти и ременной вариант. Возьмите два прочных ремня клиновидной формы длиной примерно 140 см. Идеальным вариантом будет Б-профиль. Вскройте коробку передач и установите на ее главном валу шкив. На подпружиненном кронштейне установите сдвоенный ролик. Учтите, что минимум 8 звеньев кронштейна должны быть связаны с педалью запуска сцепления. А двойной ролик нужен для обеспечения необходимого натяжения ремней во время работы и ослабления их в случае пробуксовки/холостого хода. Для минимизации износа элементов предусмотрите в конструкции блоки-упоры для холостой работы мотора.

Не забудьте подключить к системе коробку передач, лучше использовать новую, но можно и бывшую в употреблении деталь автомобиля, например, «Оки».

Рассмотрим еще один способ самостоятельного конструирования системы сцепления. К двигателю прицепите маховик. Затем подсоедините систему сцепления, снятую с автомобиля при помощи переходника, который можно сделать из коленчатого вала с «Волги». Зафиксируйте маховик на коленвале двигателя. Корзину сцепления установите поддоном вверх. Проверьте идентичность размеров креплений фланца вала и пластин корзины.

В случае необходимости увеличьте необходимые зазоры с помощью напильника. Редукторный элемент и КПП можно снять со старого ненужного авто (проверьте исправность и общее состояние). Соберите всю конструкцию и протестируйте ее работу.

При самостоятельном изготовлении систем мотоблока не забудьте о важном моменте: детали узлов агрегата не должны цеплять почву (кроме колес, разумеется, и инструментов для обработки земли)

Принцип работы сцепления

Сцепление для мотоблока состоит из нескольких важных элементов:

• Устройства управления;
• Ведущего элемента;
• Ведомых деталей.

Ведущая часть состоит из торцевой стороны маховика двигателя и нажимного диска. Диск вращается вместе с присоединенным маховиком. Вместе с тем, диск может перемещаться и по оси по отношению к маховику. Между двумя этими элементами находится ведомый диск, в котором располагается на ведомом вале. По периметру нажимного диска расположены пружинные элементы в форме цилиндров. Функция пружин основывается на сжатии диска, который они подпирают.

При этом другой конец пружин контактирует с кожухом. Тем самым пружины поддерживают сцепление для мотоблока в постоянном включенном состоянии.

Механизм управления изготовлен из рычагов отжима, соединенных с корпусом нажимных дисков посредством тяг с отводкой и педалью. Отключая сцепление, владелец мотоблока задействует трос сцепления, который передает усилие на рычаги отжима. При сжимании пружин, рычаги отводят ведомый диск от нажимного, что и приводит к отключению сцепления.

Подшипник снижает трение, не допуская прикосновение неподвижной отводки с рычагами вращения. Большинство моделей мотоблоков комплектуются тремя рычагами, расположенными под углом 120 градусов по отношению друг к другу. При помощи пружины каждый рычаг сцепления возвращается в начальное положение. При этом отводка перемещается на нужную для отключения рычагов дистанцию. Если эта дистанция не достигнута, то сцепление начинает пробуксовывать.

Регулировка сцепления

Следует отметить, что при работе нужно соблюдать определенные рекомендации, дабы избежать преждевременных поломок и ненужных проблем, возникших из-за неправильного обращения с техникой. Педаль сцепления необходимо и нажимать, и отпускать плавно, без резких движений. В противном случае двигатель может просто заглохнуть, тогда вам потребуется потратить лишнее время и силы, чтобы запустить его вновь. При эксплуатации мотоблока возможны следующие неполадки, связанные с механизмом сцепления.

• При полностью выжатом сцеплении техника резко начинает ускоряться. В этой ситуации попробуйте просто подкрутить регулировочный винт.
• Педаль сцепления отпущена, но агрегат не двигается или движется с недостаточной скоростью. Слегка ослабьте винт регулировки и протестируйте ход мототехники.

При странных шумах, треске, стуке, раздающихся из области редуктора, немедленно остановите агрегат. Наиболее частыми причинами такой ситуации считаются малый уровень масла или его некачественность. Перед тем как начать работать на мотоблоке, обязательно проверяйте наличие и количество масла. Замените/долейте масляную жидкость и запустите агрегат. Если шумы не прекратились, остановите мотоблок и пригласите специалиста для осмотра вашей техники.

Если у вас возникли неполадки, связанные с переключением скоростей, протестируйте сцепление, отрегулируйте его. Затем осмотрите коробку передач на предмет износившихся деталей и проверьте валы – возможно, стерлись шлицы.

Сцепление для мотоблока своими руками

Регулярная работа системы сцепления подразумевает постоянное трение ее деталей, из-за чего даже самый надежный механизм рано или поздно приходит в негодность. После этого можно купить новое устройство, или же попробовать сделать самодельное сцепление для сельскохозяйственной машины.

Прежде, чем сделать сцепление на мотоблок, потребуется подготовить определенные детали. Для работы понадобится:

• Маховик и первичный вал, взятый от коробки передач от советского Москвича;
• Поворотный кулак и исправная ступица от авто Таврия;
• Ведомый шкив, укомплектованный двумя ручками;
• Коленчатый вал от автомобиля ГАЗ-69;
• Б-профиль.

1. Сначала сточите используемый коленчатый вал таким образом, чтобы он не касался других внутренних элементов устройства;
2. Далее насадите на вал штатную ступицу вашего мотоблока;
3. Проточите в поверхности вала место для установки подшипника. В итоге ступица должна быть установлена без малейших зазоров, а сам шкив должен беспрепятственно вращаться вокруг своей оси;
4. После этого переверните коленчатый вал и проделайте перечисленные выше действия с обратной его стороны;
5. Затем проделайте в шкиве 6 отверстий, используя дрель с 5-миллиметровым сверлом. Между отверстиями должна быть одинаковая дистанция. Учитывайте, что в отверстия будут вкручиваться 10-миллиметровые болты, поэтому с обратной стороны шкива также нужно просверлить отверстия;
6. Установите шкив поверх маховика, и скрепите обе детали болтом. Далее отметьте места, в которых нужно просверлить дырки. Учтите, что они должны совпадать с отверстиями, ранее просверленными в шкиве;
7. Вытащите шкив и просверлите небольшие дырочки в маховике;
8. Проточите поверхность внутри маховика и вала так, чтобы детали не прикасались друг к другу;
9. В механизм должна входить ручка сцепления на мотоблок. Для ее изготовления возьмите трубу, длиной 30 и диаметром около 10 мм, и закрепите ее на шкиве;
10. Трос сцепления мотоблока можно взять от старой бензопилы, или купить новый шнур, и намотать его на катушку.

Изготовленное своими руками сцепление подойдет для установки на мотоблоки Агро, Нева МБ-2 и сельскохозяйственные машины других марок.

Сцепление плотно взаимосвязано с коробкой передач. Оно выполняет достаточно важные функции. А именно передает крутящий момент от коленчатого вала к редуктору, расположенному в трансмиссии, разъединяет редуктор и коленчатый вал (это осуществляется при переключении передач). А еще данный механизм обеспечивает плавный ход мотоблока с места. Благодаря ему возможна остановка техники без отключения двигателя (это возможно через рычаг сцепления, трос и всей системы в целом).

Какие задачи выполняет сцепление для мотоблока

Сцепление для мотоблока выполняет следующие функции:

• передает крутящий момент;
• гасит колебания вращения;
• плавно переключает передачи;
• соединяет шестерни;
• подключает и отключает соединение двигателя с КПП;
• отсоединяет трансмиссию от маховика.

В зависимости от конструкции культиватора сцепление бывает различных видов.

Центробежная система использует тросик сцепления на мотоблоке, маховик, вал, ручку, диск, шайбу. При больших нагрузках система пробуксовывает, поэтому широко не применяется.

Гидравлическое сцепление мотоблока передает движение поршню при давлении на педаль через шатун, который направляет рабочую жидкость по каналу выжимным способом. Поршень действует на рычаг через шатун, ручка возвращается обратно при помощи пружины.

Автоматическое сцепление на мотоблок устанавливают на мотокультиваторы с большой мощностью двигателя. Однодисковые и многодисковые системы обеспечивают плавность включения агрегата и начала его движения.

Центробежное сцепление – устройство и преимущества

Такого рода элемент стоит выделить среди других конструкций благодаря его надежности и долговечности. Он применяется в КПП автоматического типа. Его конструкция состоит из следующих элементов:

• Маховика;
• Шкива;
• Ступицы со стопорным пазом и шпонкой;
• Фланца;
• Втулки;
• Кожуха;
• Подшипника;
• Стопорного кольца.

Одну из важнейших ролей играет устройство дифференциала, связанное с центробежной муфтой. Он помогает улучшить маневренность техники и обеспечить плавность движения в поворотах.

Вместе со сцеплением, дифференциал регулирует вращение колес мотоблока на разной скорости. Более того, механизмы, передающие мощность, вместе выполняют функции блокираторов колес. В некоторых моделях техники вместо дифференциала устанавливают специальное устройство, которое блокирует одно из колес мотоблока по команде водителя.

Более современные модели техники оснащаются фрикционным сцеплением. Оно монтируется между мотором и коробкой передач. В такой конструкции ведомые детали тесно связаны с первичным валом КПП, а ведущие – с коленчатым валом мотора. В большинстве случаев , и ведущие и ведомые элементы изготавливаются в форме плоских круглых дисков, или в виде конуса. Так же, как и центробежное, фрикционное сцепление приводится в работу путем манипуляций с отдельной ручкой.

Как сделать сцепление на минитрактор своими руками?

Этим вопросом задаются многие фермеры, владеющие самодельными минитракторами. Прежде, чем ответить на него, следует разобраться в том, какой механизм проще всего собрать. Выделяют 2 вида конструкций, обладающих наиболее простой конструкцией: ременное и многодисковое, работающее в масляной ванне.

Клиноременный узел, подобно узлам других видов, также состоит из ведомых и главных деталей. В качестве ведомых деталей выступают шкивы.

Для сборки ременной муфты потребуется:

• 2 ремня, длиной не менее 14 см. Они будут играть роль передней и задней передачи;
• ролики пружинного типа – отвечают за оптимальное напряжение ремней;
• 2 направляющих планки, обладающие размерами, одинаковыми с параметрами шкивов,
• направляющая пластина из толстой прочной стали.

Порядок действий при сборке ременной муфты сцепления выглядит следующим образом:

1. Сначала коленчатый вал мотора минитрактора необходимо оснастить 3-ручьевым шкивом – он примет на себя функцию ведущего звена в конструкции самодельного узла;
2. Второй шкив потребуется установить на входной вал редуктора трансмиссии – это послужит основой для изготовления ведомого механизма сцепления;
3. При сборке следует придерживаться правила: шкивы, расположенные ближе всего к двигателю минитрактора, должны располагаться строго параллельно друг к другу;
4. Подпружиненный кронштейн нужно оснастить роликами, отвечающими за натяжение ремней, или, в случае необходимости, их ослабление;
5. Далее ремень задней передачи потребуется оборудовать специальной направляющей, роль которой отведена стальной пластине. Сама ременная передача должна быть соединена своей противоположной стороной с роликом и шкивом;
6. В конце на ролики и задний шкив необходимо установить направляющие планки. Таким образом, они должны огибать самодельную конструкцию с каждой стороны. Более детально о том, как устроена самодельная ременная муфта сцепления, расскажет видео.

Как изготовить механизм сцепления своими руками?

Сцепление на мотоблок работает по принципу, предусматривающему повышенное трение составляющих, поэтому быстрого износа избежать не получится. В таком случае стоит попытаться сделать механизм своими руками. Конструкция самодельного сцепления будет составлена из:

• первичного вала КПП и маховика автомобиля Москвич;
• ступицы и поворотного кулака от Таврии;
• Б-профиля;
• Двух ручьевого ведомого шкива;
• Коленчатого вала от ГАЗ-69.

Последующие работы по сборке механизма выглядят следующим образом:

1. 1. Для начала потребуется сточить коленчатый вал так, чтобы он не цеплял другие элементы мотоблока;
   2. На вал насаживаем штатную ступицу мотоблока;
   3. Далее на валу необходимо проточить место под подшипник. Эту операцию следует выполнять максимально точно, чтобы подшипник идеально сел на вал. В результате ступица должна прилегать без каких-либо зазоров, а шкив должен прокручиваться;
   4. Затем переверните коленвал и проделайте то же самое на обратной его стороне;
   5. Далее дрелью с 5-миллиметровы сверлом проделайте 6 отверстий в шкиве. Дистанция между ними должна быть одинаковой. Так как будут использоваться 10-миллиметровые болты, то на обратной стороне колеса, приводящего в движение приводной ремень, также необходимо рассверлить отверстия;

1. Далее установите шкив на маховик, и стяните обе запчасти болтом. После этого отметьте места сверления на маховике так, чтобы они совпадали с 6 отверстиями в шкиве;
2. Снимите шкив и просверлите отверстия в маховике;
3. После этого снова наденьте шкив и надежно стяните конструкцию болтами;
4. Внутреннюю поверхность коленвала и маховика проточите, чтобы они не бились друг о друга.

Готовая конструкция может устанавливаться на штатное место в мотоблоке. Не забудьте подключить тросы, выводя их как можно дальше от элементов трения.

Регулировка сцепления

Сцепление представляет собой связующее звено между КПП и рычагом управления, поэтому нужно знать, как отрегулировать сцепление на мотоблоке. При выходе сцепления из строя его сбои видны сразу:

• в данном случае сцепление полностью выжимается, а мотоблок рвется с места. Чтобы устранить данные неполадки следует подтянуть винт регулировки;
• если сцепление находится в отпущенном состоянии, но мотоблок все равно не выдает нужную скорость или стоит на месте, то необходимо ослабить винт.

Если во время использования из редуктора слышен странный звук, оперативно прекратите все работы. Наиболее распространённой проблемой является недостаточное количество масла или его плохое качество. Проверять уровень масла необходимо каждый раз перед началом работы. Если масло заменено, но шум не прекращается, то необходимо обратиться в сервисный центр для диагностики. При обнаружении проблем с переключением передач причины необходимо искать в правильности настройки сцепления, изношенных деталях КПП или стершихся шлицах валов.

Знания о правильной регулировке сцепления на мотоблоке обеспечат Вашу безопасность и эффективность рабочего процесса. Для приобретения новой продукции можно перейти по !

Мотоблок «Нева» МБ-2 — это сельскохозяйственный агрегат, предназначенный для работы на самых разных видах почвы, в том числе и ранее не обрабатываемой.

Мотоблок «Нева» МБ 2Б-6,5RS

Выпускается в различных модификациях с разными типами двигателей:

• МБ-2Б-6.0,
• МБ-2Б-6.5Pro,
• МБ-2Б-7.5Pro,
• МБ-2К-7.5,
• МБ-2Н-5.5,
• МБ-2С-6.0Pro,
• МБ-2С-7.0Pro,
• МБ-2С-9.0Pro,

Основные работы, которые можно выполнять на мотоблоке «Нева» МБ-2 это:

• вспахивание почвы;
• культивация, фрезерование;
• полив (насосная станция);
• окучивание;
• уборка территорий от травы, снега и т.д;
• сбор урожая картофеля, лука и т.д.

Неисправности сцепления автомобиля, признаки возможных неисправностей

Самые распространенные проблемы со сцеплением:

1. «Пробуксовка». Данная проблема возникает, если сцепление неправильно отрегулировано — свободный ход фактически отсутствует, а подшипник давит на пружину диафрагменного типа. В данном случае, даже если педаль полностью отпущена, сцепление все ровно остается немного выжатым, чему сопутствует проскальзывание дисков. Если данную проблему не устранить, в результате высокой температуры металлический участок ведомого диска может покоробиться, произойдет быстрый износ накладок и, возможно, их разрушение, они подгорят, а на маховике образуются мелкие трещины.
2. Сцепление «ведет». Данная проблема тоже образуется при неправильной регулировке. Однако сводится она к слишком большому свободному ходу. Сцепление в данном случае не оттесняет нажимной диск полностью, вращение передается даже если максимально выжать педаль. Это отрицательно воздействует на диски, которые могут покоробиться, потрескаться или даже вывести КПП из строя.
3. Рывки при трогании. Возможно разрушение накладок диска, выскакивание демпферных пружин с посадочных мест. К тому же, возможно заедание ступицы диска при движении и отделение лепестков мембранной пружины, в результате чего нажимной диск двигается с перекосом.
4. Повышенный шум в процессе работы свидетельствует о выходе из строя выжимного подшипника.

Автор топика: 5

Мотоблок дизельный Sadko MD-1050 (6 л.с.).

— Наличие на мотоблоке двух валов отбора мощности (один вал шлицевой, а второй гладкий под шпонку) делает его универсальным агрегатом.

На эти валы можно подключить любое навесное оборудование, например, роторную газонокосилку, насос, множество сельхоз агрегатов.

— Если купить мотоблок с таким навесным оборудованием, как плуг, окучник, прицеп, картофелекопалка, сцепка, картофелесажалка, роторная косилка, грунтозацепы, мотопомпа и др. ваши возможности в плане выполнения различных сельско-хозяйственных задач значительно увеличиваются.

— Мотоблок проедет практически везде, благодаря большим пневматическим колесам.

— А установленный на мотоблоке дизельный двигатель мощностью 6 л.с. обеспечит высокую мощность и тягу на низких оборотах. При этом дизельный двигатель по сравнению с бензиновым экономичнеепотребляет топливо, тем самым экономит ваши деньги.

— Руль этого мотоблока можно вращать на 360 градусов, изменять его угол наклона для более комфортной работы с различным навесным оборудованием, делается это быстро и просто с помощью специальных рычажков.

— Все знают, насколько важно, чтобы мотоблок в сезон работал надежно и не подводил. Sadko MD-1050 — один из самых качественных дизельных мотоблоков на рынке Украины

Мотоблок дизельный Sadko MD-1050, отзывы:

Николай, г. Чугуев:

Приобрел мотоблок Sadko MD-1050. Пока проблем нет. Осень уже отработал. Поначалу нагрузок не давал — обкатал его. А потом работал им и по 6 и 7 часов. Без перерыва отрабатывает до трех часов и не греется. У брата мотоблок Форте, хороший мотоблок, но греется, а мой нет. По расходу топлива в среднем получалось где-то 700 грамм на 1час работы. Пока использовал только фрезы. Думаю сделать к нему грунтозацепы из дисков жигуля-копейки. Мотоблок прислали уже собранный. По горячему он с первого раза заводится, а холодный запуск происходит рывка с 3-го, тут наверно еще есть погрешность из-за качества топлива. При работе не коптит. Руль через одну сторону поворачивается отлично, через другую поворачивается, но троса перекручиваются и начинают сами газовать, так что надо смотреть чтоб не перекручивались троса и поворачивать руль через одну сторону.

Виктор, г. Ковель:

Приобрел мотоблок Sadko MD-1050. Сезон отработал — сложилось положительное мнение о мотоблоке. Все работает. Работал с навесным оборудованием: роторной косилкой и картофелекопателем. Завелся он у меня с первого раза. По расходу топлива могу сказать, что мне приблизительно бака хватает на два дня работы, но зависит от режима работы: если с косилкой то один, если на прицепе ездить то другой. Удобно регулировать руль.

Владислав, г. Кировоград:

Характеристики дизельного мотоблока Sadko MD-1050

Тип топлива ДизельноеТип двигателя Четырехтактный, одноцилиндровыйМощность 6 л. с.Обьем камеры сгорания 296 см3Расход топлива 0, 68 л./часОбьем топливного бака 3, 5 л.Тип масла в картере SAE 30CC/CDОбьем масла в картере 1, 1 л.Датчик уровня масла НетВоздушный фильтр Есть (маслянная ванна)Тип охлаждения ВоздушноеСистема запуска: Ручной стартерТрансмиссия Разборной редукторПривод Дисковое сцеплениеКоличество передач 2 вперед/ 1 назадШирина культивации 1050 мм.Глубина культивации 150 мм.Оснащение Фрезы 8 шт, Колеса 2 шт, Отрезные диски 2 шт.Дополнительно 2 вала отбора мощностиГабариты 1010/580/780Вес 140 кг.Производитель Sadko (Словения)Гарантия 12 мес.Купить мотоблок Sаdko – вы можете связавшись с нами по телефону или через форму обратной связи на сайте. Мы поможем вам подобрать модель мотоблока, оптимально подходящую для решения вашей задачи.

Tags: Как отрегулировать сцепление на мотоблоке форте

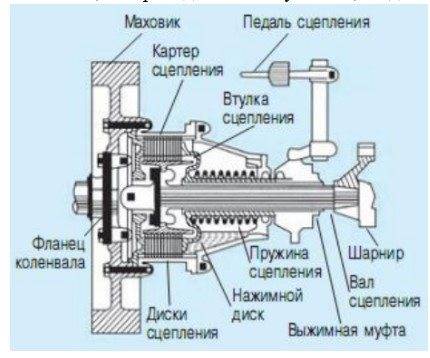

Сцепление для мотоблока – конструкция и принцип действия

Сцепление абсолютно любой сельскохозяйственной машины состоит из ряда элементов. В конструкцию механизма входит:

• Устройство постоянного управления;
• Ведущий узел;
• Ведомые составляющие.

В конструкцию механизма управления входят отжимной рычаг, соединяемый с диском нажимного действия посредством педальной отводки и тяг. При блокировке устройства сцепления агрегата создается сигнал, который получают отжимные рычаги. Они, в свою очередь, отключают ведомый диск от корпуса нажимного, вследствие чего механизм отключается.

Подшипник в узле сцепления современного мотоблока служит для уменьшения трения, исключая, при этом, соприкосновение рычагов, вращающихся вокруг своей оси, и полностью неподвижной отводки. За возвращения механизмов управления в их изначальное положение отвечает пружина. Отводка, при этом, отталкивается от рычагов на требуемое для окончательного отключения расстояние.

Как сделать сцепление на минитрактор своими руками, рассмотрим поэтапно:

1. заимствовать старое исправное сцепление с мотоцикла «Планета» или «ИЖ»;
2. взять мотоциклетную звездочку и соединить с наружным барабаном сцепления. Обеспечить свободное вращение последнего на валу трансмиссии;
3. оснастить ведущий барабан храповиком;
4. ведомые диски (их как правило, больше, чем ведущих) агрегировать на том же валу, что и основные. Они должны быть подвижными.
5. закрепить конструкцию гайками.

Необходимо понимать, что главные диски сопряжены с внешним барабаном выступами, а ведомые – зубцами. Чтобы правильно собрать пакет из дисков, необходимо в начале расположить базовый – ведущий диск, затем ведомый, и далее – в такой же последовательности.

На фото ниже представлен схематический внешний вид этих двух деталей (слева – внутреннего диска, справа – внешнего).

В конце пристраивают нажимной диск, который стягивает многодисковое сцепление специальными пружинами .

Также конструкция требует инсталляции фрикционных накладок на ведущие диски. Сделать их несложно – из пластмассы или пробковых материалов.

Благодаря наличию между дисками масляной среды, ведущие и дополнительные элементы сразу не срабатываются, а значит – пуск происходит плавно и без пробуксовки.

Механизм, который должен получиться, в идеале должен выглядеть так.

Для того, чтобы избежать установки фрикционных элементов, смазка должна поступать в необходимых количествах и систематически. Вместо смазки можно использовать керосин.

Последняя описанная схема сборки имеет свои недостатки, связанные прежде всего обязательным присутствием масляной среды. Обойдя этот момент, можно изготовить надежное сцепление для минитрактора, долговечность которого в разы превысит ременную передачу.

Разнообразие конструкций муфт сцепления для тракторной мини-техники

Классификаций муфт сцепления для минитракторов существует несколько. рассмотрим наиболее распространенные из них.

В зависимости от механизма передачи крутящего момента на коробку передач минитрактора они бывают:

• фрикционные;
• электромагнитные;
• гидравлические.

В состав первых, которые чаще всего встречаются в заводских современных моделях минитракторов, входят 3 компонента:

• ведущая часть;
• ведомая;
• система управления.

Обороты передаются посредством трения ведущих и ведомых деталей. Фрикционные муфты еще называют механическими. Их работоспособность регулируется фрикционными свойствами деталей, из которых они изготовлены, а для их повышения можно использовать различные фрикционные накладки, изменяющие силу трения в ту или другую сторону.

В электромагнитных соединение двигателя и трансмиссии происходит через магнитное поле или благодаря использованию специального порошка с магнитными свойствами. Он активирует электродвижущую силу и замыкает магнитное поле между его компонентами.

Работа гидравлических муфт основана на силе потока рабочей жидкости, которая воздействует на ведомые детали минитрактора. В случае если сила потока постоянна на протяжении работы, говорят об гидростатических муфтах. Если же переменна (динамична), то это гидродинамическое сцепление.

Гидродинамические муфты сцепления получили распространение в большинстве современных высокомощных тракторов, поскольку меньше изнашивают коробку передач и обуславливают более ровную работу всего тягового блока.

По числу дисков сцепление классифицируют на:

• монодисковое;
• многодисковое.

Базовым элементом многодисковых муфт является корпус с выемчатой внутренней поверхностью. Именно в нее будут вставляться диски с пазами по внешней окружности. Они свободно вращаются по осевой траектории и последовательно передают крутящий момент между коробкой передач и маховиком двигателя.

Оснастка минитрактора ременным сцеплением

Клиноременная передача для минитрактора аналогична по устройству выше рассмотренным классификациям. Она также состоит из главных и ведомых компонентов, который в данном случае представлены шкивами.

Для ее оснастки нам необходимо:

• 2 ремня, длина которых не должна превышать 140 мм. Каждый из них примет на себя функцию передних и задних передач;
• пружинные ролики, которые будут способствовать натяжению ременных лент;
• направляющая пластина из прочного металла;
• 2 направляющие планки, соизмеримые с величиной шкивов.

Ход работы состоит из таких действий:

1. на коленвал двигателя устанавливается трехручьевой шкив, который в итоге станет ведущим звеном нашей самодельной конструкции;
2. входной вал редуктора коробки передач также оснащаем вторым шкивом – это базис ведомого механизма муфты;
3. соблюдаем правило, согласно которому шкивы, которые ближе всего находятся по отношению к мотору, должны образовать две строго параллельные плоскости;
4. кронштейн подпружиненного типа оборудуем роликами, которые создадут эффект натяжения ремней или ослабления в случае необходимости;
5. оснастим ремень заднего хода специальной направляющей – металлической пластиной. При этом сам ремень должен соединяться со шкивом и роликом своей противоположной стороной;
6. инсталлируем на задние шкив и ролики направляющие планки, которые должны огибать получившуюся конструкцию с разных сторон.

Описанная конструкция сцепления для минитрактора достаточно проста в сборке, устойчива к моторным вибрациям. Способствует стабильной работе минитрактора и считается наиболее бюджетным вариантом: нет необходимости покупать дорогие запчасти и раскошеливаться на их недешевое обслуживание.

Функции сцепления в конструкции мотоблока

Работа сцепления основывается на действии фрикционной муфты. Этот элемент трансмиссии выполняет несколько важных функций, среди которых выделяется:

• Бесперебойная передача крутящего момента;
• Подавление колебаний кручения;
• Плавное переключение скоростей;
• Безударное соединение шестерней;
• Подключение и отключение КПП с ДВС;
• Отсоединение трансмиссии от устройства маховика.

Устройство сцепления дает возможность кратковременно отключать коленчатый вал двигателя и силовую передачу машины. Благодаря сцеплению техника начинает и останавливает движение плавно и без рывков.

Обширный функционал

Сцепление на мотоблок имеет большое значение при движении. Без него сложно тронуться с места, хотя возможно. Если оно вышло из строя, то лучше сразу заняться его ремонтом. Неработающее сцепление для мотоблока в механической коробке передач приводит к порче всей трансмиссии. В этом смысле лучше себя зарекомендовало центробежное сцепление, поскольку нашло применение в автоматических коробках передач. Если оно выйдет из строя, то мотоблок вообще не тронется с места, а значит, не повлечет за собой других поломок.

В состав центробежного сцепления для легкого мотоблока входят:

• маховик;
• ступица со стопорным пазом и шпонкой;
• шкив;
• фланец;
• подшипник;
• втулка;
• стопорное кольцо;
• кожух.

Изготовление сцепления на тяжелый или легкий мотоблок своими руками требует определенных знаний и опыта. Если они у вас есть, то приступайте прямо сейчас. Для надежной работы центробежного вида, необходимо снизить вес колодок до 110 граммов. Изначально каждая из них весит 134 гр. Из-под колодок необходимо извлечь резиновые кольца, а на их место установить жесткие пружины.
