Как работает снегоуборщик на мотоблок

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

размельчение снега;
добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема подготовки моделирования:

Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
Понадобиться кровельное железо;
Пригодится фанера (толщ.10 мм);
Полудюймовая труба;
Стальной уголок;
Труба взять размером ѕ дюйма;
Стальная пластина должна быть равной 120*270 мм;
Кондуктор для сверления отверстий;
Ось задних колёс.
Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.

Более полная информация на приведенных видео:

Различие самодельных снегоуборщиков по конструкции

Снегоуборочные механизмы домашнего изготовления считаются универсальные. Их можно использовать как прицепные насадки на мини-трактор, мотоблок или мотокультиватор. В случае отсутствия тяговой техники снегоуборочный механизм оснащают двигателем. Из такой самоделки получается снегоочистительная машина. Независимо от использующегося тягового устройства, конструкция каждого вида снегоуборщика остается неизменной:

Отвал – используется только как насадка на мотоблок или мини-трактор. Прицепляют ее к скобе, расположенной на раме тягового механизма.
Шнековый снегоуборочный механизм может выступать в роли насадки или самостоятельной машины, если оснастить конструкцию двигателем. Такой снегоуборщик к мотоблоку считается самый эффективный.
Роторный снегоуборщик еще называют воздушным или вентиляторным. Он тоже способен работать с собственным мотором или использоваться как насадка.
Шнекороторный или комбинированный снегоуборщик имеет самую сложную конструкцию. В нем совмещен шнековый и роторный механизм внутри одного корпуса.

Комбинированный снегоуборщик для мотоблока является самым производительным, но изготовить его очень сложно. Чаще всего умельцы отдают предпочтение шнековым насадкам.

Установка и правила эксплуатации

Перед тем как установить снегоуборщик на мотоблок необходимо ознакомиться с заводской инструкцией. При эксплуатации выбирайте скорость передвижения, соблюдайте регулировки направляющего козырька, чтобы летящая масса не нанесла вред прохожим и окнам зданий.

Перед уборкой снега навесное оборудование крепится на специальный прицепной узел на раме тягового агрегата. Алгоритм действий:

Если прицепной узел выполнен в форме скобы, нужно вынуть штырь, присоединить насадку и вставить его назад. Зафиксировать конструкцию болтами.
Снять защиту шкива на ВОМ. Клиновым ремнем соединить шкив ВОМ и шкив на снегоуборочной насадке. Создать необходимое натяжение при помощи регулировочного механизма.
Надеть защитный кожух и вручную проверить отсутствие трения, провернув механизм.
Можно приступать к работе. Не стоит забывать периодически проверять надежность сцепки, поскольку от этого зависит безопасность самого человека, а также работоспособность агрегата.

Безопасность во время работы

Ничего сложного в работе со снегоуборочной навеской нет. Однако нужно придерживаться ряда правил, больше направленных на соблюдение личной безопасности:

Перед запуском двигателя Невы необходимо проверить все важные узлы. К ним относится сцепка, привод, шнек. Не должно быть отпущенных болтов и шатающихся деталей. Шнек нужно провернуть рукой. Если он легко пошел и нигде ничего не трет, можно запускать мотор.
Движение начинают плавно со скоростью около 2 км/ч. На ровных и длинных участках можно разогнаться до 4 км/ч, но не более того.
Выброс снега происходит через отводной рукав с большой силой. Направляющий козырек нужно правильно отрегулировать, чтобы летящая масса не нанесла вред прохожим и окнам зданий.
Если случайно внутрь ковша попал камень или большой кусок льда, шнек может заклинить. В этом случае агрегат следует остановить, мотор заглушить и попытаться очистить механизм.

http://www.stroy-podskazka.ru/motobloki/neva-snegouborshchik/

http://fermilon.ru/instrumenty-i-tehnika/navesnoj-snegouborshhik-na-motoblok.html

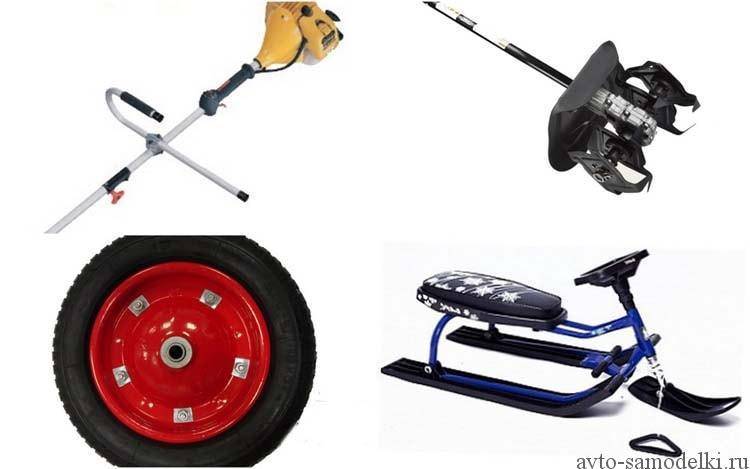

Как сделать из триммера снегоуборщик – порядок изготовления

Прежде, чем начать работу над снегоуборщиком из триммера, следует тщательно подготовиться и сделать необходимые для работы чертежи. Для изготовления снегоуборочной машины потребуется:

Сварочный аппарат;
Дрель;
Болгарка;
Стальные листы;
Стальная бочка;
Болты и саморезы.

Схема для изготовления снегоочистителя из триммера должна быть максимально точной. Только таким образом получиться сделать надежную снегоуборочную машину, которая прослужит вам длительное время.

Порядок изготовления самодельного снегоуборщика из триммера выглядит следующим образом:

Для начала необходимо сделать корпус агрегата. Для этого в днище стальной бочки потребуется вырезать отверстие, в которое потом нужно будет вставить редуктор. От бочки по всему ее периметру нужно отрезать примерно 50 см. В крайней части изделия нужно проделать широкое отверстие для выброса снежных масс;
Далее необходимо сделать диск. Для этого нужно взять цельный лист металла и приварить к нему лопасти. В итоге должно получиться изделие, напоминающее крыльчатку

Очень важно правильно согнуть лопасти, ведь от этого будет зависеть эффективность работы снегоуборщика из триммера. Чем больше лопастей вам удастся сделать – тем лучше и быстрее будет работать снегоуборочная машина из триммера;
Далее нужно изготовить снегоотвод

Для этого из оставшейся стали нужно вырезать полоску и согнуть ее в виде полумесяца. С обеих сторон к изделию нужно приварить боковины, которые не дадут снегу вываливаться наружу;
На следующем этапе нужно сделать скребок и приварить его к улитке, через которую будут проходить снежные массы. Для изготовления скребка следует использовать сталь. Размеры элемента обязательно должны соответствовать размерам нижней части улитки;
Для плавного передвижения снегоуборщика из триммера к нижней части его корпуса необходимо закрепить сплошной стальной лист или же приварить поперечную балку и закрепить с обеих ее сторон колеса;
Далее нужно приварить снегоотвод над отверстием, из которого будет выбрасываться снег. Лучше всего, если вы сможете регулировать положение снегоотвода. Таким образом, вы получите возможность менять направление выброса снега;

Следуя указанному алгоритму, вы без особого труда сможете изготовить надежный и производительный снегоочиститель из триммера, который без труда справиться даже с влажным слежавшимся снегом.

Что такое снегоуборочная насадка на мотоблок

Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:

работает в паре с мотоблоком;
крепится спереди;
прост в обслуживании.

Насадка для уборки снега

Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.

При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.

Как изготовить снегоуборщик для мотоблока своими руками

Рассмотрим, как сделать снегоуборщик своими руками. Приставка к мотоблоку может обойтись пользователю довольно дорого. Навесное оборудование для мотоблока стоит более 20 000 рублей. Чтобы не тратить много денег, можно изготовить самодельный снегоуборщик для мотоблока. Причем сделать и роторный снегоуборщик для вездехода своими руками, и шнековый. Чтобы изготовить снегоуборщик к мотоблоку своими руками, чертежи можно взять в интернете, а затем приступить к сборке.

Сначала нужно определить основные контуры ковша, используя маленькие металлические уголки. Каркас собирается при помощи обычной сварки. После этого его нужно обтянуть алюминиевыми или железными листами. Помните, что если вы используете алюминий, его нужно дополнительно крепить при помощи заклепок и болтов.

У снегоуборщика для мотоблока, сделанного своими руками, задняя часть ковша должна получить дополнительное усиление, чтобы на ней можно было обустроить соединительный элемент. Установка производится при помощи специальных полос стального материала. Изнутри по боковым стенкам нужно проложить специальные втулки, оснащенные подшипниками для вала шнека. Для этого можно использовать любую трубу из стали.

В центре и вдоль трубы необходимо сделать щель, куда помещается пластина из металла, которая будет выполнять функции крыльчатки подвесного агрегата и обеспечивать заброс снежной массы в выходной раструб.

По углам пластины нужно заранее разместить проушины, чтобы впоследствии крепить туда винты. По одной стороне трубы приварить шпонку, куда будет установлена звездочка для передачи. Чтобы шпонка была выведена наружу, в стенке следует сделать отверстие. После этого изготавливается снегоуборочный шнек: из стальных листов вырезают 2 пары колец, на каждом делается распил одной стороны, чтобы их можно было разомкнуть.

Кольца необходимо приварить, обведя их вокруг вала. Для того чтобы снежная масса измельчалась, нужно обеспечить кольца скошенными зубцами. В конце установить раструб, для чего на поворотной платформе фиксируется стальная труба.

Входное отверстие должно быть надежно зафиксировано, на его входе нужно установить хороший вентилятор, роль которого может играть старая автомобильная печка. Для того чтобы осуществить подпитку агрегата, надо установить генератор, который преобразует мощность, полученную от вращения вала, в электричество. Сзади ковша сделать крепление, на которое будет навешиваться снегоуборочное оборудование.

Ответ на вопрос, как сделать роторный снегоуборщик для мотоблока своими руками, можно найти в интернете, в том числе и видеозапись процесса. Чертежи снегоуборщика к мотоблоку своими руками находятся в свободном доступе. Навесное оборудование для мотоблоков и мотокультиваторов, выполненное в качестве снегоуборочной машины, поможет справиться с сильными снегопадами и расчистить участок от снежных заносов. Уборка снега мотоблоком значительно экономит время и трудозатраты.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
Из трубы делается вал, толщиной не менее 5 см.
В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.
Шнек
Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
Выбираем привод шнека.
Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
У короба на боках закрепить стаканы.
Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.
Желоб
Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
На конце вала приваривают звёздочку для смены скоростей.
Звёздочку и вал соединяют с мотоблоком при помощи цепи.
Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
Ручка машины крепится болтами на продольные уголки.
После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Навесные снегоуборщики для мотоблоков и мотокультиваторов

Снегоуборщики различают по нескольким признакам. Они могут быть пассивными, которые крепятся к передней части техники. Эффективность их работы зависит в основном от умения оператора. Второй вид — активные (щеточные или шнековые). Отличаются более высоким качеством уборки и легкостью управления. Оператор контролирует скорость движения и направление отбрасывания снега. Кроме этого, снегоуборщик и культиватор отличаются по принципу действия и своим конструктивным особенностям.

Роторный

Снегоуборщики данного типа отлично подходят для очистки относительно больших территорий, например, приусадебных участков, тротуаров, парковок, площадок перед торговым или офисным центром, складских комплексов и так далее. Основными рабочими элементами навесного оборудования являются — стальной корпус, роторы-фрезы, винтовые лопасти, выбросные лопатки и желоб.

В процессе работы вращающиеся фрезы измельчают снег и ледяную кромку, полученная масса, с помощью винтовых лопастей, передается на лопатки, затем в желоб, а дальше выбрасывается в нужную сторону, на одинаковое расстояние. Такой техникой можно убирать не только свежий снег, но и уже слежавшийся и покрывшийся ледяной коркой.

Вентиляторный снегоуборщик

Отличительной особенностью техники этого класса является наличие снегоотбрасывателя вентиляторного типа. Механизм устройства заключается в подгребании снега специальными лопастями и отбрасыванием его на определенное расстояние через рукав-снегоотбрасыватель.

Коммунальная щетка

Это универсальное навесное приспособление, которое можно использовать в любое время года. Различают 2 основных вида щеток — дисковая и лотковая. В первом случае, это пластиковый или металлический диск с пластиковыми жгутами (ворсом), которые выходят из его торца. Насадки, собранные из таких дисков, монтируют на вал, подсоединенный к гидравлическому приводу. В отличие от первых, лотковые щетки представляют собой круг, выполненный из стали, пластика, реже влагостойкой фанеры, в который вмонтированы специальные кассеты с металлическим или полимерным ворсом. Одним из наиболее популярных типов такого оборудования, которое представлено на рынке, является коммунальная щетка «Торнадо».

Шнековый очиститель

Являются наиболее распространенными, вместе с роторными, и часто представляют собой гибрид этих 2-х видов навесного снегоуборочного оборудования. Это обусловлено высокой эффективностью работы и практичностью. Шнековый снегоочиститель способен справиться и со снежной «кашей» и слежавшимися сугробами высотой до 0,45 см с ледяной коркой.

Мотоблок с отвалом лопатой

Это наиболее простой и доступный вариант, принцип работы которого можно сравнить с мини-бульдозером. Использовать такой вариант лучше всего с тяжелым и более мощным культиватором, но при желании можно сделать и облегченную версию, которая отлично подойдет для мотокультиваторов средней мощности. Преимуществами работы с таким оборудование являются простота и доступность. Но при этом следует учитывать, что отвал крепится к раме культиватора, и в процессе работы на нем собирается достаточно большое количество снега. Отброс последнего осуществляется за счет регулировки угла фиксации лопаты.

Комбинированная модель

Некоторые умельцы, изготавливают комбинированные модели, например, роторный снегоуборщик и коммунальная щетка, но наиболее оптимальным вариантом можно назвать совмещение роторной и вентиляторной моделей и шнекороторные, которые кстати, можно нередко встретить и в продаже.

Устройство снегоуборщика

Навесной шнекороторный снегоуборщик имеет металлический корпус, внутри которого размещен вал. На валу есть лопасти шнека из стального листа сложной формы. Вал установлен в подшипниках, что позволяет ему вращаться.

Внутри виден ротор. Выше ротора расположен поворотный патрубок. Его можно развернуть в любую сторону. Для навески шнекового снегоуборщика имеется сцепка, внутри которой размещается вал отбора мощности (ВОМ) мотоблока.

Крутящий момент передается исполнительным механизмам. При вращении вала шнека и поступательном перемещении вперед снег захватывается лопастями и с периферии движется к его центру. Снежная масса, перемещаясь по шнекам, разрушается, меняется ее структура, поэтому ее будет легко откинуть в сторону.

Из шнекового механизма подбора снег поступает на лопасти ротора. Здесь его поступательное движение преобразуется во вращательное перемещение. Он получает тангенциальное ускорение и по патрубку выбрасывается в заданном направлении: вправо или влево по ходу движения снегоуборщика. Здесь оператор направляет дефлектор так, чтобы убранный снег не мешал выполнению работы.

Принцип работы устройства

Снегоуборочник врезается в толщу снега и прочищает дорогу без особых усилий. За одну минуту он может обработать 12 м3. Скорость выброса массы 70 км/ч. При такой скорости снег, выброшенный из утилизирующей трубы, ложится очень далеко от расчищенной дороги.

Приступая к работе, начинающему изобретателю нужно решить несколько организационных вопросов:

Какой тип двигателя делать: электрический или бензиновый.
Определиться с типом снегоочистителя.

С двигателем определиться несложно. Главное, чётко понимать в каких целях будет применяться мотоблок-снегоуборочник. Если масштаб его работы ограничивается двориком, очисткой дорожек от дома к гаражу, то вполне подойдёт электрический двигатель.

Но если снегоуборочник планируется использовать во всех уголках населённого пункта, то выбирать нужно бензиновый двигатель.

Чтобы выбрать снегоочиститель, нужно знать какие его виды существуют и для чего применяются:

Снегоход-бульдозер. Работает при помощи переднего отвала. Удобен в уборке залежавшегося и слепившегося снега.
Снегоход-вентилятор. Откидывает снежную массу лопастями (при помощи их работы снег поднимается и попадает в наклонную трубу, из которой вылетает и раскидывается далеко от очищаемой площади).
Шнековый снегоход.Снег подхватывается шнеком и попадает в отверстие трубы, откуда выбрасывается.
Снегоход-пылесос или воздушно-вентиляторный. Работает по принципу всасывания слипшегося снега и быстрого выброса его из уборочной машины с противоположной стороны.

Лучше всего использовать шнековую насадку. Роторный механизм хорошо справляется и с лёгким снежком, и с хорошо утрамбованной поверхностью.

Минитракторы можно использовать и для уборки снега. Об это прочитайте эту статью.

Если сделать самому минитратор вам сложно, то прочитайте про минитрактора беларусского производства.

Снегоуборщик для мотоблока своими руками и снегоочиститель из газового баллона – чертежи

Мотоблок – незаменимый помощник по хозяйству. Эта спецтехника многофункциональна в применении и может: пахать и окучивать землю, и даже, колоть дрова. Народные умельцы придумали новый способ применения мотоблока в хозяйственной деятельности – и это функция снегоуборочной машины. Но как сделать снегоуборщик из мотоблока своими руками по чертежу?

Мотоблок для земельных работ нужен летом. С появлением снега он пылится в сарае без дела.

В зимнее время двигатель мотоблока можно применить для создания снегоуборочника.

Возникла такая идея из-за нехватки снегоуборочных аппаратов в отдалённых деревнях. В таких местах часты случаи зимних перемётов, и чтобы этого не происходило, был придуман мотоблок-снегоуборочник.

Купить готовую модель снегоуборочной машины дорого. Собрать же собственными руками промышленный прототип обойдётся умельцу во много раз дешевле (см. тут).

Но создать его в домашних условиях нелегко.

Как обслуживать самодельный снегоуборщик?

Чтобы снегоочиститель прослужил длительное время, и как можно реже ломался, его владельцу следует придерживаться ряда важных правил:

Хранить агрегат нужно только в защищенном от влаги хозяйственном помещении;
Нужно регулярно менять моторное масло, сливать его перед хранением в летний период;
Для смазки лучше всего выбирать сезонные масла, обладающие хорошими характеристиками;
Необходимо регулярно проверять металлические элементы конструкции снегоуборщика на наличие ржавчины. С целью защиты машины лучше обработать ее металлические поверхности антикоррозийным веществом, купить который можно в любом магазине автомобильных запчастей;
После каждого использования агрегата со шнека нужно сбивать остатки прилипшего снега;
Регулярно проверяйте целостность основных узлов снегоуборщика – мотора, трансмиссии и контролируйте давление в шинах;
После каждой эксплуатации машины проверяйте целостность стальных пластин шнека. При необходимости загибайте их в нужном направлении.

Придерживаясь всех этих правил, вы сведете к минимуму возможность поломок самодельного снегоуборщика.

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Важно разработать механизм передачи крутящего момента от вала отбора мощности к исполнительным элементам снегоуборочной машины

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
профильная труба понадобится для изготовления кронштейнов;
корпуса подшипников и сами подшипники для установки вала;
труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
шкивы, звездочки и другие элементы трансмиссии;
метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.

Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Материалы для изготовления:

Детский снегокат.
Триммер (автор использовал Parther t281).
Насадка-рыхлитель с редуктором.
Колеса от садовой тачки — 2 шт.
Цепь.
Ножка от офисного стула.
Ручка от руля велосипеда на тормоза.

Весь процесс изготовления представлен на фото.

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

Получился редуктор с парой колёс.

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

Лыжи можно усилить алюминиевым уголком.

Ручка газа, сделана из велосипедной ручки тормоза.

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Видео автора самоделки с испытаниями самодельного снегоката, прилагается.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.

Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

Руля;
Бачка под топливо;
Силовой установки бензоинструмента;
Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
Управляющей лыжи;
Гусеничного зубчатого колеса;
Гусеничного полотна;
Опорной основы;
Опорного катка;
Подкоса спинки-ограничителя;
Натяжителя гусеничного полотна;
Зубчатого колеса натяжения гусеничной ленты;
Подшипника;
Багажника;
Водительского места;
1-й части цепной передачи;
2-й части цепной передачи;
Держателя спинки водительского места;
Ведомой звёздочки 1-й передачи;
Ведущей звёздочки 2-й передачи;
Звёздочки под 2-ю ступень цепной передачи;
Звёздочки под 1-ю ступень цепной передачи;
Рычага поворотного кулака;
Тягового рулевой рейки;
Сошки с рулевым валом;
Балки переднего моста;
Вала крепления гусеницы;
Оси натяжения гусеничной ленты.

Описание и устройство снегоуборщика для мотоблока

Основание лыж изготовлено из деревянных брусков, к которым крепятся накладки из пластика. В данном случае использованы короба от электропроводки.

В качестве основной детали поворотного желоба, который отбрасывает снег, используется кусок пластиковой трубы, с диаметром 160 мм. Желоб, который выбрасывает снег, крепится к этой трубе. Ширина лопатки шнека должна быть меньше диаметра желоба, благодаря чему будет осуществятся выброс снега.

Для изготовления рамы используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них устанавливается быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 на продольных уголках рамы.

В данном случае использовали такой принцип работы снегоуборщика. Колеса ему особо не нужны, только для передвижения по сараю. Поэтому вместо колес установлены лыжи, которые позволяют при наклоне снегоуборщика вперед счищать с дорожек снег. Если наклонить назад, снег можно откидывать поэтапно, в случае небольшого покрова снега. В будущем можно модернизировать в самоходный снегоуборщик с одной широкой гусеницей, особо ничего при этом не переделывая.

После покраски, сделанный снегоуборщик будет выглядеть как фирменный.
