Как собрать электрический триммер huter

Триммер бензиновый Huter GGT-1300S – преимущества модели

Этот популярный бытовой триммер показывает хорошие результаты во время регулярного ухода за участками, площадью от 5 до 15 соток. Модель оснащена высококачественным 1-цилиндровым бензиновым мотором с кованым поршнем и хромированный износостойким цилиндром. При производстве ДВС использовалась фирменная технология, направленная на снижение расхода горючего без потерь в мощности мотора.

Крутящее усилие от ДВС на редуктор передается через жесткий приводной вал, помещенный в разъемную металлическую штангу. На штанге закреплена 2-ручная рукоятка велосипедного типа, которую можно сместить вверх или вниз. В правую ручку рукоятки вмонтированы все нужные для работы кнопки и переключатели.

Технические характеристики косилки включают:

• мощность встроенного двигателя – 1,7 л. с. при 9500 об/мин;
• топливный резервуар – 0,7 л;
• возможный охват при скашивании леской/ножом – 43/25,5 см;
• максимальное звуковое воздействие – 96 дБ;
• вес – 6,8 кг.

Триммер Huter 1300 оборудован полупрозрачным топливным баком, что дает оператору возможность постоянно следить за остатком требуемого для работы горючего.

Как искать неисправности в механической части

Передача вращения от электрического триммера косильной головке выполняется так же, как у моделей с двигателем внутреннего сгорания: внутри прямоугольного участка штанги работает цельный вал, а у изогнутого — тросик.

Их длина, диаметр и конструкция подбираются производителем под конкретные размеры составной штанги.

Особенности места соединения составной штанги

Оно выполнено переходником с винтовым зажимом.

Большая головка винта сделана для удобства регулировки положения косильного органа внизу штанги. Угол поворота подбирается индивидуально.

Мне удобно выставлять его так, чтобы продольная ось защитного кожуха и оси электродвигателя располагались в одной плоскости.

В этом месте иногда может возникнуть неисправность, связанная с передачей крутящего момента от прямого вала на тросик. Она проявляется тем, что на холостом ходу двигателя триммер нормально работает, а уже под небольшой нагрузкой косильная головка перестает вращаться.

Способ ее устранения хорошо показал владелец видеоролика «Ремонт электротриммера» Роман Шапков. Рекомендую посмотреть.

Способ крепления косильной головки и кожуха

На моем триммере снизу штанги закреплен заклепками переходник, в который ввернут крепежный болт защитного кожуха.

Выходной вал вращающегося тросика имеет на конце шестигранник. На него надевается пластмассовая косильная головка.

Изнутри в нее вставляется возвратная пружина автоматического сброса лески при косьбе.

На нее вставлена шпуля. Она прикручивается сверху фиксирующей гайкой.

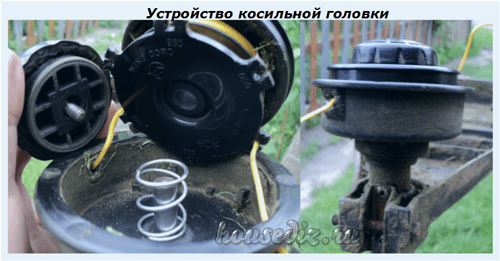

Устройство косильной головки с леской довольно простое.

Однако все пластиковые детали не обладают высокой прочностью, подвержены износу. Их рабочие поверхности стираются. После трех сезонов работы на моем триммере расширились выходные отверстия лески из косильной головки, уменьшилась толщина фиксирующей гайки.

Применять защитные меры к износу сложно, а ремонт этих деталей проще всего выполнять полной заменой головки. Ее несложно купить: надо только знать точные размеры шестигранника и оценить новую конструкцию по рабочим характеристикам.

Секреты выбора лески

Среди частых неисправностей триммерной катушки встречаются случаи, когда леска закончилась или просто запуталась из-за неправильной намотки на шпулю. Устранить их не сложно.

Но на практике я встретился с еще одним дефектом лески, которую продали в государственной торговой сети от Московской компании ООО «Патриот». Ее вид в заводской упаковке.

Как я понял, она специально запрятана в герметичный пакет: нельзя потрогать при покупке.

Когда вскрыл упаковку для установки лески в шпулю, то сразу бросилась в глаза ее пластичность, а не упругость. Она легко изгибается, ведет себя как мягкая проволока: при контакте с травой сразу ломается. Косить ей невозможно: удалось вернуть продавцу.

С тех пор покупаю только ту леску, которую можно помять в руках и оценить ее эксплуатационные свойства.

От сортов обычной круглой лески стараюсь отказываться. Предпочитаю им ребристую форму с гранями: звездочку, трапецию, квадрат или треугольник. Они лучше срезают траву.

Как устранить повышенную вибрацию

Надежно собранная механика триммера хорошо сбалансирована. Она обеспечивает удобную работу. Однако подшипники со временем могут износиться, потерять смазку.

Сборный вал, передающий вращение от двигателя шпуле, способен касаться внутренних стенок штанги, создавая излишнее трение с нагревом.

Такой дефект можно и необходимо устранять. Эту технологию показывает Ремонтник ТВ своим видеороликом «Вибрация при работе электрокосы».

Полезные товары

• Стержень-губка для чистки от ржавчины
• Карманный складной нож
• Wi-Fi модуль умного дома Sonoff

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Инструкция по эксплуатации модели

Вышеописанный триммер бензиновый «Huter» должен использоваться с учетом правил безопасности, которые прописаны в инструкции. Из них вы сможете узнать, что применять оборудование лицам, которые находятся под воздействием алкоголя или физически утомлены, недопустимо. Перед началом работ необходимо вооружиться специальными средствами защиты, среди них следует выделить соответствующую одежду, защитные очки, рукавицы или перчатки, каску и наушники. Оборудование не должно использоваться вблизи легковоспламеняющихся и взрывчатых веществ. Это касается и условий, при которых сохраняется высокая влажность.

Видео: Как Разобрать Электротриммер

1. Прежде чем вставлять леску в катушку, выключите двигатель кустореза или выключите электрический триммер, чтобы избежать травм, которые могут возникнуть, если режущий инструмент случайно начнет вращаться.
2. Откручиваем прилагаемую насадку передаточный вал. Для этого необходимо зафиксировать вал, совместив отверстия на шайбе и на оси и вставив металлический стержень или отвертку.
3. Откручиваем сопло. Вы должны знать, что резьба на валу осталась. Поэтому поверните катушку триммера вправо, то есть по часовой стрелке.
4. Разберите косящую головку. Чаще всего основная крышка прилагается на клипах. Чтобы снять его, вам нужно будет опустить эти зажимы на корпус, сжимая края крышки. Если у вашего триммера есть полуавтоматическая косилка с кнопкой внизу, аккуратно разберите насадку, так как вы можете потерять пружину, которая иногда выскакивает при снятии крышки.
5. Обрежьте необходимое количество лески. Обычно его длина составляет 5 метров. Используйте шнур диаметром, указанным в руководстве по инструменту. Не рекомендуется превышать максимальный диаметр косильной лески, так как это увеличит нагрузку на двигатель и увеличит пробег газа.
6. Найдите середину куска шнура, сложив его пополам. Вы получите петлю.
7. Разрежьте катушки специальные канавки (могут быть дыры). Вставьте петлю лески в эту канавку.
8. Намотать леску на катушку, повернув ее против часовой стрелки. Необходимо заполнять шнур как можно более равномерно, повороты должны проходить без перекрытия и с хорошим натяжением. После завершения намотки оставьте свободные концы лески длиной около 20 см и закрепите их в пазах по бокам катушки.
9. Соберите косящую головку. Прежде чем окончательно собрать насадку, не забудьте вставить пружину и шайбу (если доступно). Вставьте катушку в корпус и протолкните концы шнура через отверстия или проушины.
10. Наденьте крышку и зафиксируйте ее защелками.
11. Прикрутите сопло обратно на вал редуктора, также закрепив его отверткой. Поверните катушку триммера влево (против часовой стрелки).

READ Как Разобрать Косильную Головку Триммера

ТОП-5 триммеров Huter

Если нужно выяснить, что лучше триммер Huter или Patriot, необходимо понять, какие модели Хутер считаются надежными.

Huter GGT-1000S

Модель с подавлением вибраций и рукояткой с нескользящим покрытием. На рукоятке размещены кнопки управления: блокировка, кнопка газа и зажигание. Прибор отличается небольшим весом и размерами. Комплектация: нож и леска.

Huter GGT-1500S

Переносная модель с двухтактным двигателем, который расположен в верхней части. Есть тормоз, Т-образная регулируемая рукоятка, дека и корпус из пластика, антивибрационная система. Прибор характеризуется высокой мощностью и быстрым началом работы. Комплектация: нож, наплечный ремень и леска.

Huter GGT-1500TX

Бензиновая модель хорошо справляется с большими зарослями и крепкими стеблями, тонкой травой на бугристой либо ровной поверхности. Режущий элемент бензокоса – нож или леска. Есть велосипедная ручка. Комплектация: штанга, катушка с леской, комплект ключей, рукоятки управления, защитные очки, ранцевый ремень.

Huter GGT-1500SX

Прибор отличается удобством работы, легкостью и компактностью. Есть разборная штанга, прозрачный бензобак. Качественные материалы и эргономичная конструкция обеспечивают почти полное отсутствие вибрации. Комплектация: защитные очки, комплект ключей, ранцевый ремень, катушка с леской, режущий диск, защитный кожух.

Huter GET-36-3Li

Аккумуляторная модель с множеством настроек. Раздвижная штанга может фиксироваться в разных положениях. Меняется положение D-образной рукоятки и угол наклона режущего модуля. Аккумулятор на одном заряде беспрерывно работает около часа. Прибор легко скашивает невысокую траву. Комплектация: наплечный ремень, 1.6-миллиметровая леска.

Какие ножи ставить на электро и бензокосу

Прежде чем покупать и ставить на мотокосу нож выясним, какие они бывают и в каких случаях применяются. Сегодня производители предлагают потребителю большое количество видов этих расходных материалов. В целом весь режущий инструмент, предназначенный для покоса травы, можно классифицировать:

• По типу материала, из которого он изготовлен;
• По форме его режущих лопастей.

Основным материалом для изготовления триммерных ножей может быть пластик или металл. Использование таких расходных элементов во многом зависит от двух параметров:

• Типа мотокосы;
• Площади покоса.

Из соображений техники безопасности производители не рекомендуют ставить на электрические триммеры стальные ножи. Практически все мотокосы работающие от электрической сети и аккумуляторной батареи комплектуются лезвиями из пластика. В зависимости от производителя они могут быть цельной конструкции дисковой формы, с несколькими лопастями или в виде специальной косильной головки предусматривающей установку съемных лезвий из пластмассы.

Прямая штанга у бензинового триммера и изогнутая у электрического

Поставить металлический нож на электрический триммер не позволяют его конструктивные особенности.

• Изогнутая штанга агрегата уменьшает расстояние от его рабочей части до ног косаря. В случае столкновения лезвий с камнем или другим твердым предметом коса отбрасывается к ногам.
• Высокий крутящий момент, о котором мы упоминали выше, в случае столкновения металлического ножа с твердым предметом, передает большую нагрузку на гибкий вал триммера и его двигатель. Что вызывает их преждевременный выход из строя.
• Рукоятка электрокосы чаще всего не имеет ограничительной планки исполняющей роль упора. Что не исключает травмирования ног.

Именно эти особенности позволяют использовать на триммерах с электрическими двигателями исключительно пластиковые ножи. При столкновении с препятствием лопасти разрушаются, тем самым, оберегая ноги косильщика от получения возможных травм.

Пластиковые ножи хорошо справляются с переросшей и сухой травой. Им под силу скосить крапиву и стебли лопухов.

Применение металлических ножей только на бензиновых триммерах так же обусловлено конструктивными особенностями.

• Прямая конструкция штанги увеличивает расстояние до ног, что обеспечивает косцу полную безопасность.
• Удобные U-образные и J-образные ручки позволяют твердо держать инструмент. D-образные рукоятки мотокосы комплектуются ограничителем, упирающимся в ногу косца, что не позволяет подпускать головку к ногам при встрече режущего диска с твердым препятствием.
• Муфта сцепления бензинового двигателя позволяет плавно набирать обороты до оптимального уровня. А при столкновении лезвия о жесткую поверхность она способна погасить часть удара.

Таким образом, бензиновые триммеры с установленным металлическим ножом лучше всего использовать на больших площадях. Они с успехом справятся не только с высокой огрубевшей травой, бурьяном, лопухами и крапивой, но и кустарниками, а так же молодыми деревцами.

Форма лезвий диска поставленного на триммер ни как не сказывается на качестве производимых работ. От них не зависит и скорость. Треугольные, трапециевидные, прямоугольные формы это все маркетинговый ход производителей.

Если вы планируете заготовить сено, то лучше всего ставить на мотокосу ножи с большим количеством лопастей

Обратите внимание на диски восемью зубами или диски с четырьмя большими лопастями и четырьмя дополнительными. Двух и трех лопастные ножи будут сильно измельчать траву

Как правильно собрать триммер – Пошаговая Инструкция ФОТО

Садовые триммеры идентичны по конструкции. Подробная аннотация для одной модели поможет разобраться в тонкостях монтажа аналогов. Разглядим главные этапы сборки электротриммера на примере модели FUBAG FET 1200R.

Перед тем, как приступить разберемся, что же у нас на руках после покупки. Инструмент продается в разобранном виде:

• Штанга с двигателем
• Ручка косы
• Кожух триммерной головки
• Триммерная головка

Также в комплект входит плечевой ремень, трёхлопастной нож и набор инструмента.

Закрепляем плечевой ремень

Одна из самых простых манипуляций при сборке электротриммера. Многие поймут, как крепится плечевой ремень интуитивно. Для тех, кто не уверен, мы решили добавить в инструкцию несколько важных пунктов:

Соединяем карабин с кольцом для крепления ремня 2. Регулируем положение кольца крепления на штанге 3. Фиксируем кольцо крепежным винтом

Крепим рукоятку инструмента

Откручиваем винт «барашек» 2. Снимаем верхнюю крышку крепежа

Вставляем ручку в крепеж

Устанавливаем крышку

Затягиваем винт

Чтобы отрегулировать ручку нужно ослабить барашек и переместить ее. После чего следует зафиксировать винт.

Электротриммеры FUBAG оснащены обрезиненными рукоятками, что повышает удобство и безопасность использования. Они позволяют надежно удерживать инструмент даже во влажных руках.

Устанавливаем катушку с леской

Для начала совмещаем отверстие на шайбе с отверстием в чашке редуктора и стопорим специальным стержнем.

Откручиваем гайку крепления со ступицы по часовой стрелке. 3. Снимаем чашку с вала и прижимную шайбу

Закручиваем катушку с леской против часовой стрелки до упора, удерживая стержень.

Подливание топлива через отверстия для свечей

Если на двигателе триммера нет ручной подкачки и устройство не завелось, подлейте немного топлива в сам мотор через свечные ходы. Сделайте следующее.

• Проверьте, достаточен ли уровень топлива в баке для слива небольшого его количества. Потребуется всего 20 мл.
• Снимите колпачок со свечи и вывинтите её при помощи свечного ключа.
• Если на бывшем в употреблении триммере свеча загрязнена, промойте и прокалите её. На электродах свечи не должно быть никаких отложений. Не повредите керамический изолятор центрального проводника. В новом триммере проверьте свечи на заводской дефект.
• Верните свечу назад и проверьте искровой поджиг (разряд между электродами) при сработке стартера.
• Снимите свечу вновь. Используя 20- или 50-кубовый шприц, залейте в отверстие из-под свечи 20 мл бензина.
• Вставьте и зафиксируйте свечу, установив величину её технологического зазора не менее и не более миллиметра.
• Подкачайте топливо с помощью кнопки (или рычага) подкачки – если она есть на вашей модели триммера. Нажимайте на кнопку через каждые 4 секунды.

Теперь попытайтесь запустить мотор. Закройте воздухозаслонку сразу же после запуска.

Самые легкие и компактные представители рейтинга

Вес и габариты инструмента зависят от предназначения устройства. Некрупные модели нужны для проведения несложных работ на необширных территориях и весят обычно до 3 кг.

Huter GET-400

Huter GET-400 – лидер по компактности

Полноценная электрокоса – отличный вариант для регулярной стрижки молодой травы на небольших участках. Весит аппарат всего 1,8 кг, удобен в комплектации, поможет привести в порядок даже самые труднодоступные места. Триммер снабжен небольшим, довольно тихим электродвигателем мощностью 350В.

В числе преимуществ Huter GET-400, которые позволили ему оказаться на первой позиции рейтинга:

• легкость, компактность
• невысокая стоимость
• удобство пользования
• невысокое электропотребление
• хороший результат
• высокое качество сборки
• невысокий уровень шума

Из недостатков аппарата пользователи отмечают лишь невысокую мощность и ширину захвата. Общая потребительская оценка Huter GET-400 – 4,5 баллов.

№9 KRÜGER ETK-2000

Электротриммер Kruger – увеличенный по мощности инструмент, с помощью которого обрабатывают садовые участки с достаточно внушительной площадью – 8-10 соток. Садовая техника обладает прочным корпусом, небольшим весом и удобством эксплуатации.

Комфорт использования увеличивает наплечный ремень, перераспределяющий нагрузку с рук, а также телескопическая рукоятка, которая регулируется по высоте и настраивается в соответствии с потребностями оператора. Рукоять поглощает вибрации, поэтому при работе руки не устают.

В комплекте с электротриммером Крюгер поставляются две шпули с леской для обрезки травы, а также специальные ножи для скашивания молодых побегов деревьев и кустарников. Электрический триммер Kruger мощный, функциональный и удобный, который обладает доступной стоимостью.

Триммер бензиновый Huter GGT-800T – описание мотокосы

В число преимуществ этого бытового садового инструмента Huter входит легкость, простота в обслуживании и повседневной эксплуатации, а также высокая маневренность, по сравнению с другими моделями.

Эта косилка Huter хорошо подходит для ухода за небольшими участками с большим количеством труднодоступных мест. Верхнее расположение ДВС улучшает балансировку модели, а удобная прорезиненная рукоятка повышает ее маневренность.

Заводские параметры косилки включают:

• мощность встроенного двигателя – 1 л. с. при 9500 об/мин;
• топливный резервуар – 0,7 л;
• возможный охват при скашивании леской/ножом – 40/25,5 см;
• максимальное звуковое воздействие – 90 дБ:
• вес – 6,5 кг.

Эта мотокоса Huter оборудована прорезиненной 2-ручной рукояткой, правая ручка которой оснащена фиксатором, защищающим инструмент от непредвиденного включения.

Можно ли сделать катушку на триммер своими руками

В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

1. Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
2. Вырежьте диск с помощью лобзика или ножовки по металлу.
3. Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
4. По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
5. Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.

Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.

Модельный ряд Huter

Модельный ряд электротехники и бензотехники для сада у производителя Хутер достаточно широк. В нем представлены триммеры и газонокосилки как с электрическими, так и с бензиновыми двигателями. Каждая позиция подходит под определенную задачу. Например, триммеры можно использовать для малых участков, небольших газонов, а газонокосилки для площадей побольше, например, для парковых зон или придомовых территорий.

Также в категории «садовая техника» Хутер выпускает такое оборудование, как:

• кусторезы;
• мотокультиваторы;
• мотобуры;
• электрические и бензиновые пилы.

Далее мы детально рассмотрим основные модели триммеров и газонокосилок в каждой серии и их типы (по типу двигателя).

Топовые модели бренда Huter

К самым топовым моделям относятся такие газонокосилки, как:

• Huter GLM-5.0 ST;
• Huter ELM-1800.

Среди триммеров фаворитами владельцев стали:

• Huter GET-1200SL;
• Huter GGT-2500S.

Очевидно, что выбор практически всегда склоняется в сторону более мощных моделей, если речь идет о производительности, скорости и объемах скошенной травы. Весьма популярны и разборные триммеры, электрические косилки (прежде всего, из-за их малой шумности).

Как заточить и поставить?

Бензокоса при постоянном использовании рано или поздно начнет нуждаться в регулярном обслуживании. Одним из важных моментов является своевременная заточка ножей. Металлический диск, конечно, может работать в тупом состоянии, но использовать его нельзя. Это приводит к снижению производительности, перегреву двигателя, износу редуктора. Заточить зубья или лопасти совершенно несложно, но при желании можно просто установить новые ножи.

• В первую очередь с устройства снимается нож. Делать заточку прямо на мотокосе не рекомендуется, так как это небезопасно.
• Далее надо произвести осмотр режущего элемента на наличие сколов, трещин, повреждений. Если они есть, то понадобится установка нового диска.
• Для заточки ножей можно использовать напильник, точило или болгарку. Наиболее безопасным инструментом считается напильник, с которым справится даже новичок. Для заточки нож помещается в тиски, а далее вручную обрабатывается под углом в 30 градусов. Данный метод считается самым качественным.

При использовании болгарки важно не перегреть металл, иначе диск быстро придет в негодность. Болгарка с тонким абразивным кругом подойдет для заточки дисков, у которых много зубьев

По окончании заточки диск снова можно установить на триммер и проверить, насколько эффективно работает инструмент. За острые части ножа браться нельзя, чтобы избежать травмы.

Со временем нож изнашивается и его следует поменять. Установить новый диск на триммер совершенно несложно. Данная процедура занимает не более 5 минут времени, если придерживаться простой инструкции.

Для начала надо снять защитный кожух, но на некоторых моделях он может остаться. К примеру, металлические кожухи с мотокос не снимаются.
Далее следует взять ключ с шестью гранями (шестигранник) и с его помощью заблокировать редуктор. Отверстие для блокирования нужно искать сбоку или с торца.
После этого с мотокосы необходимо скрутить косильную головку.
Затем на ее место будет установлен диск

Стоит обратить внимание, что внутренний диаметр ножа должен быть полностью расположен в отведенном для этого пазу. Лицевая сторона насадки должна располагаться буквами вверх.
Теперь надо зафиксировать диск специальной шайбой и завинтить крепежную гайку против часовой стрелки

Перед тем как это делать, необходимо заблокировать вал редуктора.
Последний этап – установка защитного кожуха из пластика.

По выполнению режущих кромок

• с двумя зубьями – для молодой мягкой травы, газонов;
• с тремя зубьями – для молодой травы, сухостоя, сорняков;
• с четырьмя зубьями – для жесткой травы и молодых побегов деревьев;
• с восемью зубьями косят траву без сильного измельчения;
• с 24-мя зубьями – для жесткой и сухой травы, кустарников, тонких деревьев;
• с 40 и более зубьями – для кошения любой травы, кустов, деревьев;
• с 80-ю и более – для профессиональных мотокос.
• с двумя – для мягкой и низкой косы;
• с тремя – для скашивания сорняков;
• с четырьмя и более – для скашивания травы на сено.

По материалу

Диск для бензокосы может быть выполнен из металла или пластика. Следует уточнить, что для электрической мотокосы стоит отдать предпочтение пластиковым лезвиям. Они отлично подходят к изогнутой штанге данного инструмента, которая не слишком отделяет рабочую область и ноги косящего. Ножи из пластика способны хорошо скашивать переросшую сухую траву, к примеру, крапиву или стволы лопуха.

Металлические ножи подходят только для бензинового триммера. Это обусловлено ровной штангой, которая удаляет диск от ног на безопасное расстояние. Также безопасности способствуют ручки особой формы. При ударе о твердый предмет часть удара гасится муфтой сцепления двигателя. Ножи из железа подойдут для скашивания травы с больших площадей, бурьяна, кустарников, молодых деревьев.
