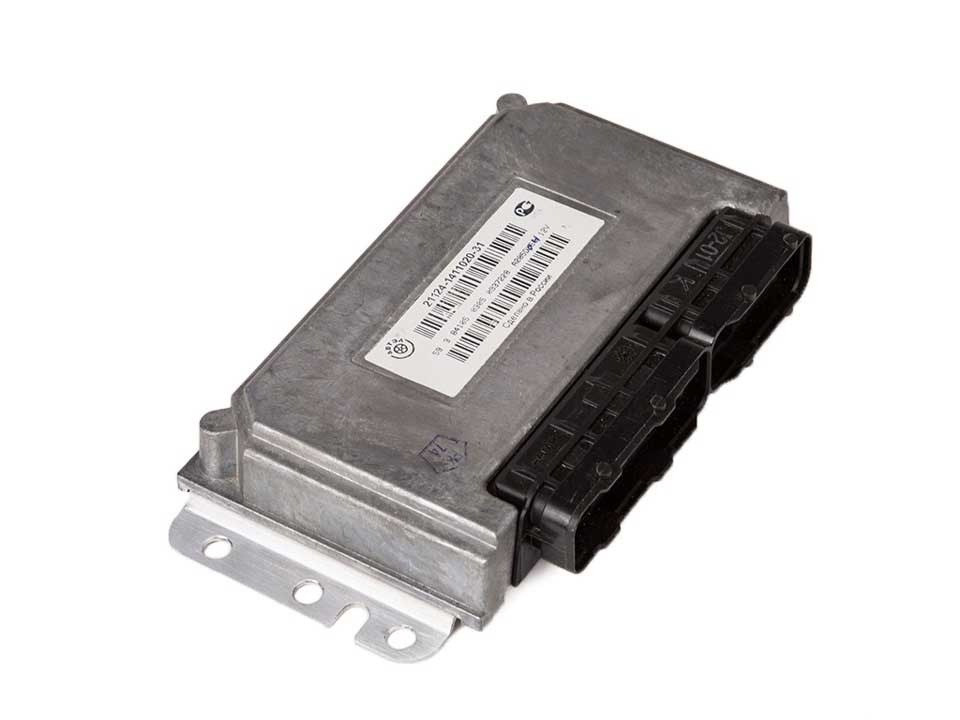

Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели
После активного внедрения инжекторной системы питания на разные модели ВАЗ произошло усложнение общей конструкции автомобиля. Как известно, инжектор, в отличие от карбюратора, сам дозировать топливо не умеет. Для решения задачи управление топливными форсунками было переложено на электронный блок управления двигателем (ЭБУ) или котроллер, более известный как компьютер или «мозги».
С одной стороны, установив мозги на ВАЗ, производитель сделал двигатель более экономичным и менее токсичным. Однако с другой стороны, система управления стала более сложной, появилось большое количество дополнительных решений и устройств. Далее мы рассмотрим, какие особенности имеет электронный блок ВАЗ, где он расположен на разных моделях, какие функции выполняет ЭБУ и т.д.
Частые неисправности электронного блока управления ВАЗ
С учетом того, что контроллер является сложным электронным устройством, нельзя исключать выход ЭБУ из строя. Как правило, причины неисправности ЭБУ могут быть разными, начиная с механических повреждений и заканчивая программными сбоями.
Например, частой причиной поломок является перегрев или попадание жидкости. Как показывает практика, на Лада Самара ЭБУ стоит возле радиатора печки. Не трудно догадаться, что течь радиатора и попадание ОЖ на контроллер часто выводит данное устройство из строя.
При этом не всегда на панели загорается check engine, однако двигатель работает со сбоями. В подобной ситуации, когда других причин не выявлено, нужна не диагностика двигателя и систем, а профессиональная диагностика ЭБУ автомобиля, которую может выполнить только опытный специалист. Нередко после проверки блок может нуждаться в замене, так как ремонт ЭБУ зачастую не рекомендован.
Модели ЭБУ Нивы Шевроле
Отметим, что одновременно несколько компаний специализируются на производстве контроллеров, в том числе, для двигателей российских автомобилей. Прежде всего, это компания Bosch. Электроникой Bosch в вариациях модификаций оснащены все автомобили Шевроле Нива. Модификация зависит от года выпуска и класса экологии ТС. За основу взят контроллер BOSCH MP7.0. На его основе был разработан более усовершенствованный ЭБУ — BOSCH M7.9.7+, который удовлетворял условиям «Евро-3» и даже «Евро-4».
Существуют устройства отечественных производителей. Одновременно три российские компании занимались производством блоков управления для двигателей ВАЗ. Это компания «АВТЭЛ», «Итэлма» и «ЭЛКАР». Владельцам Шевроле Нива известны контролеры ЭЛКАР. Такие модели, как «Январь 7.2» и «М73» часто использовались для проведения ЧИП-тюнинга автомобилей.
Несмотря на некое разнообразие контролеров, а также прошивок (ПО) к ним, все ЭБУ выполняют одинаковую функцию. В Ниве Шевроле от датчиков поступает сигнал о режиме работы коленчатого вала, количестве поглощаемого воздуха, температуре теплоносителя, состоянии дроссельной заслонки, составе выхлопных газов. Команды от ЭСУД управляют работой бензонасоса, форсунок, управляют распределением зажигания, регулируют холостой ход, включают при необходимости вентилятор охлаждения.
Инжекторные модели ВАЗ: ЭБУ, назначение контроллера и особенности
Итак, инжектор, который фактически представлен электронно-механическими форсунками, дозировать топливо самостоятельно не может. За корректную работу форсунок отвечает блок управления двигателем. В свою очередь, этот блок фактически и является электронной системой управления двигателем ЭСУД.
Так вот, на ЭБУ приходят сигналы с большого количества датчиков, после чего по «зашитым» в память блока алгоритмам осуществляется расчет количества топлива, необходимого для работы двигателя в оптимальном режиме. Также ЭБУ управляет моментом искрообразования в цилиндрах, заменив систему зажигания на авто с карбюратором.
Еще ЭБУ проводит самодиагностику и проверяет состояние двигателя, фиксируя сбои, отклонения и нарушения в работе. Если исправить ситуацию контроллер не может, тогда в памяти прописывается ошибка, а водитель получает уведомление в виде значка «чек» на панели приборов.
Что касается датчиков, благодаря их наличию ЭБУ определяет режим работы двигателя, обороты, нагрузку на ДВС. Например, ДМРВ (датчик массового расхода воздуха) позволяет получить данные для расчета количества топлива с учетом количества воздуха, поступающего в цилиндры.
ДТ (датчик температуры определяет температуру ДВС, тем самым указывая, как будет сгорать топливо в холодном и прогретом двигателе). ДПДЗ (датчик положения дроссельной заслонки) показывает, как сильно нажата педаль газа.
Если сгорание топлива приобретает взрывной характер, взрыв фиксирует датчик детонации двигателя (ДД). Блок управления корректирует смесь и меняет угол зажигания, чтобы избежать детонации. Если же ЭБУ не может решить проблему, загорается «чек», ошибка прописывается в память ЭБУ.
Еще на более поздних моделях ВАЗ изменились сами контроллеры и прошивки ВАЗ, так как в конструкции были применены датчики кислорода в паре с катализатором. Эти датчики определяют эффективность сгорания топлива, фиксируя количество кислорода в выхлопе. Так вот, по этой причине нужно учитывать, что ЭБУ различных поколений отличаются.
Например, старые версии не имели поддержки датчика фаз (ДПРВ), впрыск происходил во впускной коллектор, а не в каждый цилиндр по отдельности. Такие ЭБУ являются блоком управления центрального впрыска. Позже появились блоки, готовящие смесь для каждого отдельного цилиндра (ЭБУ распределенного впрыска).
В дальнейшем была реализована поддержка датчика кислорода, затем двух датчиков кислорода (с учетом ужесточения норм токсичности) для более эффективного использования каталитического нейтрализатора.
Это означает, что мозги Калина не получится использовать в качестве замены ЭБУ Приора, хотя один и другой блок будут ЭБУ ВАЗ
Получается, важно знать, какой именно блок стоит на том или ином автомобиле. Чтобы это определить, нужно понять, где стоит ЭБУ ВАЗ, после чего изучить маркировки на устройстве
Давайте разбираться.
Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления
Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.
Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.
Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.
Версия Январь 5 – 6 представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.
Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.
Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства можно ставить только с учетом полной совместимости.
Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока
Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.
Адаптер ELM 327
В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.
Итак, по каким причинам устройство отказывается подключаться к блоку:
- Сам адаптер некачественный.
- Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
- Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)
В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
