Картинг из бензопилы урал своими руками

Установка двигателя

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.

Принцип сборки

Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса

Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

Мопед из бензопилы Дружба-4

После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.

Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.

Это интересно: Характеристики ТОП-2 популярных моделей бензопил Мотор Сич 270 и 475

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом. Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см. Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой. Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками

Подготовка

Для изготовления картинга понадобятся различные материалы. Картинг представляет собой средство транспорта, которое за короткое время преодолевает большое расстояние. Картинг может участвовать в соревнованиях, на нем можно ехать по неровной дороге, в сельской местности, там, где крупногабаритная техника не сможет проехать. Подготовительный этап начинают с создания схемы будущей конструкции.

Следует составить чертеж картинга с учетом размеров, которые должны соответствовать росту человека. Для подростков устройство можно выполнить по индивидуальным характеристикам. После выбора размеров нужно собрать основную базу. Для изготовления конструкции картинга потребуются следующие материалы и инструменты:

• бензопила;
• квадратные трубы длиной 10 м;
• стальные трубы круглого сечения;
• прочная стальная пластина;
• редуктор от старого автомобиля;
• оснащение для закупорки дна;
• кресло водителя от карта или легковой машины.

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

• Двигателя;
• Топливного бака;
• Рамы;
• Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
3. К верхним поперечным уголкам рамы прикрепите мотор;
4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Универсальность бензиновых цепных пил доказана не только их многозадачностью и функциональными возможностями, но и изобилием полезных самоделок, которые народные умельцы научились делать своими руками. Они экономят средства на покупку дорогих заводских устройств, на которых у большинства людей банально нет денег. Но, как говорится, голь на выдумки остра. Поэтому, говоря о бензопилах многие представляют не только лесоповал или обрезку фруктового сада, но и лебедки, ледобуры, лодочные моторы, болгарки, пилорамы, которые технически грамотные мастера научились приспосабливать из всеми любимого бензинового инструмента.

Не меньшего внимания заслуживают средства перемещения – велосипеды, мопеды, картинги, квадроциклы и многое другое, что можно собрать с использование цепной пилы с бензиновым мотором. О том, как и из чего их воссоздать и удивить окружающих невероятной моторизированной конструкцией, мы и поговорим в данной статье.

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали) Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравера

1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание! Заходите в гости почаще и не пропускайте новинки в мире самоделок! Источник

Велосипед (мопед, картинг, самокат, квадроцикл) с мотором от бензопилы своими руками

Современные садоводы все чаще экспериментируют с имеющимися в их распоряжении бензиновыми инструментами. Главным образом, для этого используется хозяйственная бензопила. Очень часто ее двигатель становиться основой для изготовления для самостоятельной сборки простых, но очень полезных самоделок. К примеру, из подходящего мотора от бензопилы можно сделать велосипед, мопед, картинг, самокат и массу других средств для передвижения.

Самодельные мопеды из бензопилы станут полезными для передвижения по пересеченной местности. Их также часто используют для движения в городской черте, где скапливается много транспорта. Небольшие габариты мопедов дают им возможность беспрепятственно преодолевать пробки, и проходить небольшие препятствия.

Для сборки потребуется:

• двигатель от бензинового инструмента. От его мощности зависит скорость движения мопеда. При выборе мотора нужно отталкиваться от того, что ДВС с мощностью 2 л. с. хватит для движения на скорости не более 40 км/ч;
• резервуар для заправки мопеда топливом. Лучше всего выбирать металлические баки или емкости из твердого многослойного пластика;
• рычаг газа и стандартный велосипедный трос – они нужны для регулировки положения дроссельной заслонки;
• переключатель и проводка – требуются для монтажа и подключения штатной системы зажигания мотора для мопеда;
• детали для изготовления кронштейна, гайки и болты – нужны для установки мотора на опорной раме;
• ремни, цепи и шкивы – они дадут возможность подключить ведущее колесо мопеда к двигателю от бензопилы.

Сборка мопеда из бензопилы должна выполняться в таком порядке:

1. В первую очередь следует рассчитать передачу усилия от двигателя на колесо. Для этого потребуется определить необходимое передаточное число для мопеда. Если оно будет слишком малым, то ДВС не сможет передать свое усилие на колесо мопеда. В случае с крайне большим передаточным числом, мотор будет работать на очень высоких оборотах, а мопед, при этом, станет ехать слишком медленно. Существует определенный пример, отталкиваясь от которого можно определить оптимальное передаточное число. Если мощность используемого мотора составляет 1,8 л. с., а его максимальные обороты – 12500 об/мин., то оптимальным передаточным числом для мопеда станет показатель 1:26;
2. Наиболее простым методом передать усилие от штатного шкива на колесо мопеда – напрямую от двигателя. Также можно оборудовать заднее колесо шкивом или звездочкой, которая должна быть соединена с мотором цепью или ремнем;
3. Далее потребуется оборудовать велосипед сцеплением. Самый простой способ – использовать штатное центробежное сцепление от бензопилы. В некоторых случаях владельцы бензопил подключают штатное сцепление для мопеда к велосипедной трещотке. После этого мопеды разгоняются и движутся по инерции, что дает возможность сэкономить горючее и моторное масло;
4. На следующем этапе нужно установить бензиновый резервуар. Чтобы сделать устройство безопасным, резервуар потребуется расположить на раме велосипеда, подключив емкость к двигателю при помощи топливного шланга;
5. Затем потребуется установить зажигание. Для этого штатный провод узла нужно протянуть от мотора к ручке велосипеда. Последнюю нужно оборудовать переключателем, который даст возможность заглушить ДВС самодельного мопеда.

Для возможности управления мотором, самодельный мопед можно оснастить ручкой газа. Для этого подойдет деталь от горного велосипеда, Из ручки нужно извлечь фиксатор – это даст ей возможность плавно передвигаться в любых направлениях. После этого штатный трос потребуется подключить к заводской заслонке дросселя.

Установка двигателя

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

Колеса нужно взять диаметром 30 см, этого достаточно для езды по неровной поверхности.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.

Как из велосипеда и бензопилы сделать мопед?

Чтобы собрать самодельные мопеды из бензопилы, изготовителям потребуются:

• колеса, полностью собранная тормозная система, амортизаторы и труба для отвода выхлопных газов – это нужно снять со старого мопеда;
• проваренная рама от старого не используемого велосипеда;
• дрель, болгарка, сварочный аппарат и другое оборудование.

Алгоритм дальнейших работ по сборке мопеда должен быть таким:

1. Если конструктор не смог найти готовую раму от старого велосипеда, то ее нужно сделать самостоятельно. Для этого необходимо сварить между собой металлические трубы так, чтобы получился треугольник. К готовому каркасу для мопеда потребуется дополнительно приварить еще 2 трубы, которые придадут конструкции жесткости и устойчивости. Далее на каркас нужно закрепить мягкое сиденье и руль;
2. На следующем этапе конструктор должен организовать передачу усилия, создаваемого двигателем от бензопилы на органы передвижения мопеда. Для этого заранее необходимо снять с готового велосипедного каркаса переднюю звездочку и педали. После этого на вал используемого двигателя и боковую часть заднего колеса мопеда потребуется установить звездочки;
3. Затем заднее колесо необходимо установить на опорную раму и соединить обе звезды при помощи цепи.

Установка двигателя

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

Колеса нужно взять диаметром 30 см, этого достаточно для езды по неровной поверхности.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Важно Принцип работы и технические характеристики башенного крана КБ-308

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
3. Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

Картинг из бензопилы – особенности сборки

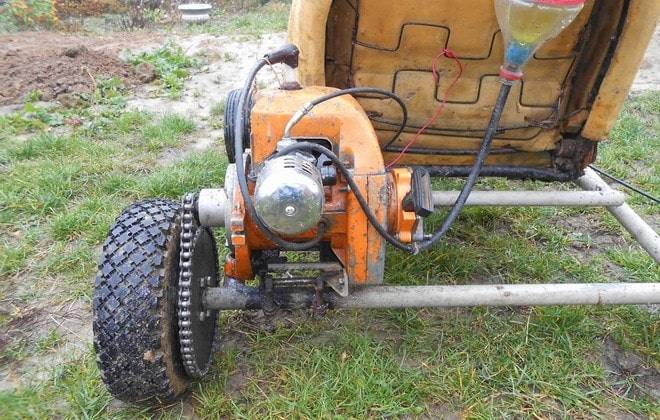

Чтобы собрать эту самоделку, потребуется снять с используемой в хозяйстве бензопилы рукоятки, топливный бак, режущие органы, зубчатую рейку и встроенный тросик, соединяющий ручку газа и двигатель.

В дальнейшем оператору предстоит:

1. Переделать штатную звездочку бензопилы. Для этого необходимо аккуратно сточить все ее зубья до произвольных размеров, так как внешний диаметр детали большой роли не играет. К полученной заготовке потребуется приварить предварительно сточенную минскую звездочку;
2. Организовать место для крепления силового агрегата на подрамник. Для этого в кожухе охлаждения необходимо просверлить 2 небольших отверстия, диаметр каждого из которых должен составлять примерно 8 мм. Их нужно рассверлить в штатных отверстиях, изначальным диаметром по 6 мм каждое;
3. Собрать крепкий и максимально стойкий к вибрации подрамник. Для его конструирования подойдет листовая 3-миллиметровая сталь, к которой нужно приварить 2 уголка с размерами 35×35 мм. В уголках нужно заранее просверлить отверстия с точным диаметром 8,5 мм – они потребуются для неподвижной фиксации силового агрегата от бензопилы. В противоположной части стальной пластины необходимо вертикально приварить металлический уголок с размерами 35×35 мм – он будет необходим для установки используемого редуктора. Кроме того, на пластине потребуется установить гайку типа М 10×1,5 мм для возможности натяжения цепи;
4. Для установки редуктора его потребуется перевернуть другой стороной;
5. Приварить направляющие к обратной стороне стальной пластины. Их можно заранее сделать из половинок металлических труб размерами 30×2 мм;
6. Установить стальную пластину с приваренными к ней деталями на шасси, взятое от старого картинга АКУ 89;
7. Оборудовать самоделку из бензопилы сиденьем, рулевым колесом и тормозной системой. Если в процессе сборки окажется, что глушитель от ДВС направлен на водителя, то его потребуется сместить в сторону, или удлинить при помощи куска металлической трубы.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда. В данном видео рассмотрим мотокультиватор из бензопилы дружба:. В данном видео рассмотрим мотокультиватор из бензопилы дружба:

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
2. Руль, снятый с мопеда или мотоцикла.
3. Сварочный аппарат.
4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
5. Колеса от нерабочей техники.
6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
2. Легкое.
3. Малогабаритное.
4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

1. Мотор мощностью в 3,5 лошадиных силы.
2. Масса – 7 килограмм.
3. Объем бензобака – 0,55 литра.
4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
2. Двигатель во время работы вырабатывает много копоти.
3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.
