Конусное и ступенчатое сверло по металлу. В чём разница?

Можно ли вручную заточить ступенчатые свёрла и зенковки?

Или всё же это одноразовый режущий инструмент,затупился-выкинул.Кто как думает?

искать у кого есть нормальный заточной станок с оснаской. Скажем так, ведь как-то их точили при производстве. Так же и подточат. Однозначно не давать точильщикам на точиле.

Да я и сам люблю посидеть у абразива,но тут,честно,в затруднении.Править режущую кромку на алмазе?(ребром стандартного круга не подлезть),подтачивать(обнижать) радиусы затылков?Уже нарушение геометрии.Вобщем,пока туман

мне кажется выгодней накупить несколько штук, а потом так же и отдавать в заточку. Чтоб не было лишних слез о смене оснаски на заточном

А если под углом 45 вращением самого зенкера (например, об плоский алмазный брусок)? По идее, РК должна заточиться. Она же у нового не выпирает за габариты конуса?

Andrew Nik , а затыловку как делать?

В принципе, для трехлопастных зенкеров, наверное, самым удобным будет снимать по плоскости. Я прикинул, трехгранные стержни от Spyderco Triangle Sharpmaker как раз в этот вырез лезут. Они и алмазные бывают.

Cпасибо.Интересный вариант,но вот насколько бюджетный?В принципе на алмазной чашке тоже самое.Но это только первый этап заточки,затыловку надо тоже как-то делать. Буду думать.

Явно вы не инструментальщик как вы думаете метчик вручную можно заточить,отвечаю легко [

Попробуйте для эксперимента карборундовые брусочки, есть всякие пирамидальной формы. Это подешевше эксперимент.

Ступенчатое сверло достаточно недешевая вещь, чтоб портить его наждаком

Можно на алмазе

Можно, если смочь как-то водить затачиваемым инструментом строго параллельно алмазной чашке.

Cпасибо за отзыв.Это видео смотрел намного раньше,и не только смотрел,но и общался с Виктором Алексеевичем Леонтьевым по поводу заточки морковок.Он ответил,что их ему затачивать не приходилось,я этого Мастера очень уважаю,поэтому и обратился к нему за советом. Вы попробуйте сами на электрокорунде подлезть ребром круга под режущую кромку.Чисто,ничего не задевая.Шансов никаких,поэтому

только алмаз с зерном погрубее.Это что касается заточки РК. Но это не решает проблемы радиусов,углов перехода со ступени на ступень и снятия декоративного напыления при заточке,тоже весьма не дешевого.

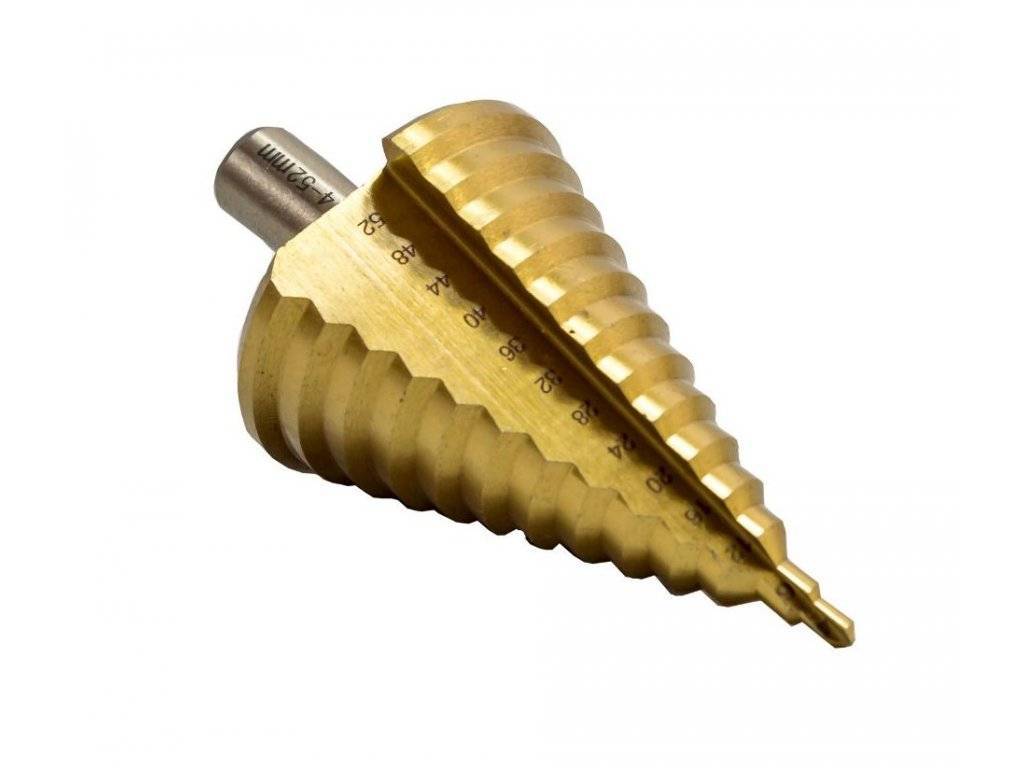

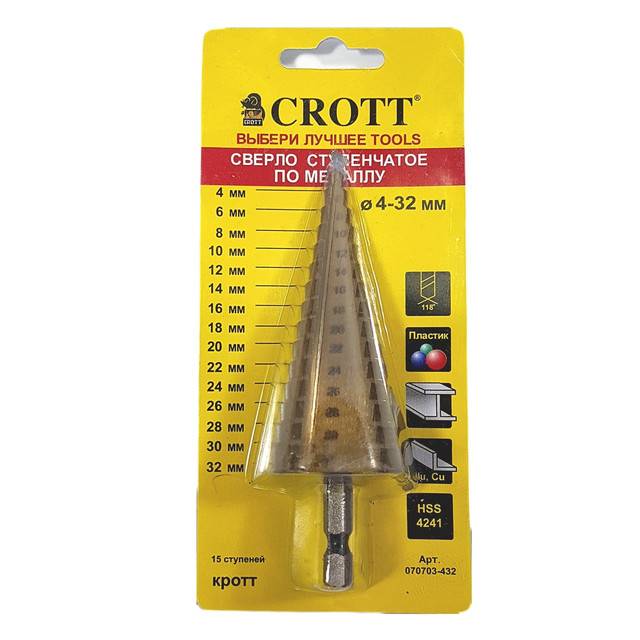

Ступенчатое сверло по металлу

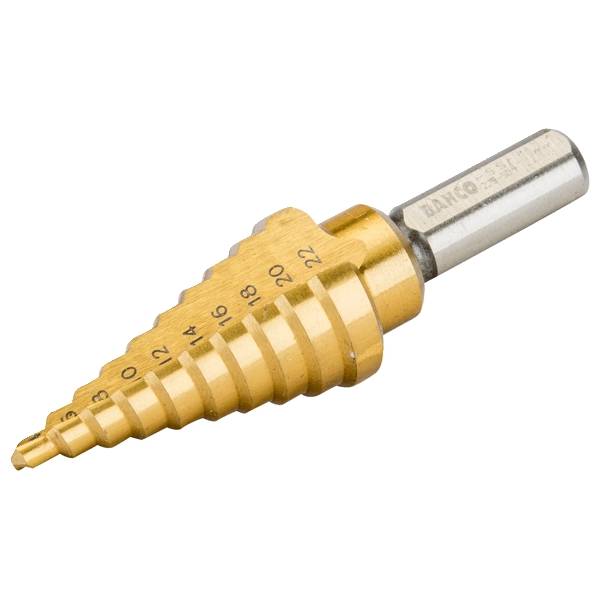

Если вы выбираете для себя конусное сверло, обратите внимание на одну из его разновидностей – ступенчатое сверло по металлу. Каждая ступень такого режущего инструмента образуется за счёт плавного спирального перехода и имеет свой диаметр

Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие.

Многие из мастеров часто задумываются о том, стоит ли приобретать такой дорогостоящий инструмент

Ведь цена конусного и ступенчатого сверла колеблется от двух до пяти тысяч российских рублей и напрямую зависит от материала, класса прочности, напыления и других показателей, на которые следует обращать внимание при выборе инструмента. Уверяем вас, стоит

Ступенчатые свёрла по металлу имеют массу преимуществ. Например:

• Они позволяют использовать всего один режущий инструмент для выполнения целого ряда задач;
• Режущие кромки ступенчатого сверла имеют высокий показатель прочности, что обеспечивает долгосрочный запас рабочего ресурса;
• Такой инструмент обладает высокой скоростью сверления. При такой скорости даже у тонкого листового металла не снижается качество кромки;
• Острый наконечник инструмента легко врезается в металл даже с очень плотной структурой. При этом отпадает необходимость в использовании центрирующего элемента, что значительно упрощает процесс сверления;
• Своеобразная конструкция ступенчатого изделия позволяет исключить из чемодана мастера угловую шлифовальную машинку и надфиль. И если возникает необходимость отшлифовать готовое отверстие, то можно смело использовать конусное сверло;
• Использование режущего инструмента такого плана как минимум на 50 процентов повышает эффективность сверления тонколистового металла. Такая эффективность достигается за счет того, что поступательные каналы ступенчатого сверла отличаются между собой размерами и имеют плавный переход;
• Преимущество ступенчатого сверла заключается ещё и в том, что его можно использовать как для ручного устройства, так и для станка;
• Особое абразивное напыление, которое может быть выполнено как из алмазной, так и из титановой крошки придаёт конусному ступенчатому сверлу особую прочность. Такое изделие, при условии правильной эксплуатации и нормированных нагрузок, не нуждается в частой заточке.

Ступенчатые и конусные свёрла – что у них общего? Это инструменты, режущие грани которых отличаются повышенной остротой и отсутствием заусениц. Обе эти конструкции практичны в использовании и обладают массой преимуществ. Их использование позволяет избежать различных трудностей и напрасной траты времени. И конусные и ступенчатые свёрла по металлу стоят достаточно дорого. Да это можно назвать минусом. Но, с другой стороны, они заменяют целый набор инструментов. И если сложить стоимость всех инструментов из набора и сравнить их со стоимостью сверла, то ощутимой разницы не почувствуется.

Чем же они отличаются? Если говорить о конструкции, то она состоит из рабочей конической части, изготавливаемой из быстрорежущей инструментальной стали и хвостовика, с помощью которого сверло устанавливается в инструмент. Простое конусное сверло имеет головку с гладкой поверхностью, а ступенчатое – головку со ступенями, оснащёнными режущими кромками. Ступенчатые свёрла, в свою очередь, подразделяются на:

• свёрла со спиральной режущей кромкой;
• с прямой режущей кромкой

Свёрла с прямой режущей кромкой имеют более простую геометрическую форму, поэтому их легче затачивать. А спиральная режущая кромка обеспечивает более мягкое и плавное сверление.

Как выбирать конусные и ступенчатые свёрла и на что обращать внимание мы вам рассказали. Выбор всегда остаётся за вами

Бензиновая болгарка. Проходит там, где другие стоят!

Бензиновая электростанция. Переносной источник энергии

Рекомендации специалистов по выбору конусного сверла

Многим людям, которые плохо ознакомлены с особенностями различных режущих насадок, сложно определиться с приобретением подобного инструмента. Для того чтобы не допустить ошибки при выборе, необходимо усвоить несколько основных моментов.

В первую очередь нужно запомнить, что все насадки отличаются по цвету. Это очень важный момент, так как от цвета изделия зависят его технические характеристики. Например, стальной окрас рабочей детали свидетельствует о том, что она не подвергалась дополнительной температурной (или любой другой) обработке.

Приспособления стальной окраски не характеризуются высокой прочностью и, соответственно, более подвержены износу. Их рекомендуется использовать исключительно для организации отверстий в тонколистном материале, а также для обработки пластика, гипсокартона и дерева. Конусные сверла по металлу такого типа имеют самую низкую стоимость.

Черный цвет режущего инструмента говорит о том, что изделие прошло дополнительную обработку высокой температурой. Подобные приспособления имеют более высокую прочность, что способствует увеличению их эксплуатационного срока.

Гладкие конусные сверла расширяются ближе к хвостовой части и не имеют четкой градации диаметров

Еще один вариант, распространенный на современном рынке, – золотистые конусы. Эти модели имеют защитное напыление, представленное нитридом титана. За счет этого они по техническим характеристикам значительно превосходят предыдущие аналоги.

Статья по теме:

В ступенчатых вариантах высота уровней, как уже говорилось выше, в среднем составляет 5 мм. Сверла по металлу не должны иметь разбежности в этом показателе больше 1 мм. Это стоит запомнить при покупке инструмента.

На что еще необходимо обращать внимание? Не меньшую роль играет бренд инструмента. Изделия, изготовленные малоизвестными китайскими фирмами, мастера не рекомендуют покупать, так как в этом случае шанс приобретения низкокачественной или бракованной продукции значительно возрастает. Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами

Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами.

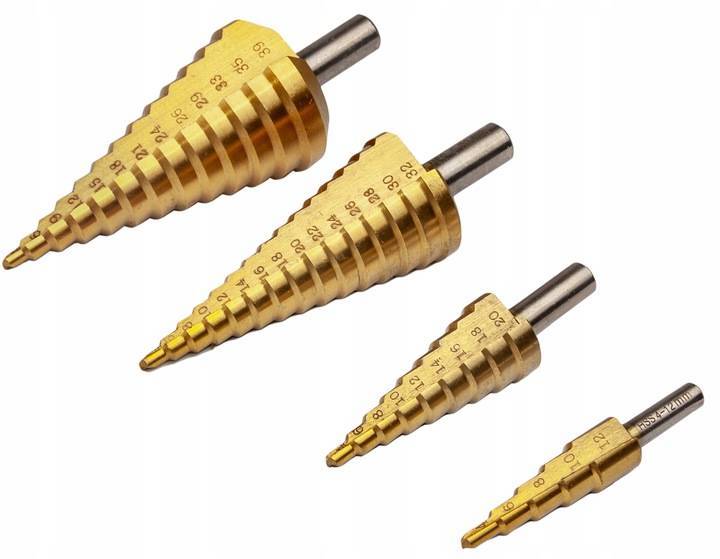

В продаже чаще всего можно встретить конусные сверла по металлу 4-22 и 6-36 мм

Маркировка конусных режущих инструментов: что нужно знать

Технические характеристики подобных режущих изделий указываются в виде маркировки, которая наносится на наружную поверхность хвостовой части. Знание основных обозначений позволяет подобрать качественное и максимально подходящее для конкретных эксплуатационных условий изделие. Рассмотрим более подробно, какая информация зашифрована в маркировке:

• материал изготовления;
• диаметр;
• класс точности.

Расшифровка маркировки – очень важный этап, поэтому стоит ознакомиться более детально с возможными ее вариантами. Большинство изделий такого типа имеют шаг 1 мм. Сверла по металлу, которым присуща форма елочки, отличаются разными габаритами. Эта информация в обязательном порядке содержится в маркировке.

Чаще всего буквенное обозначение является началом разметки. На большинстве сверл, которые можно приобрести сегодня, указывается латинская буква «P». Подобное обозначение повествует о том, что для изготовления приспособления была применена быстрорежущая легированная сталь. Такой материал отличается высокими прочностными характеристиками.

Технические характеристики конусных сверл по металлу указываются в виде маркировки на поверхности хвостовой части

Далее располагается следующая буква, после которой в обязательном порядке стоит определенное число. Это обозначение содержит информацию о металле, который был использован в качестве добавки к легированной стали. Число говорит о том, какое процентное содержание сплава находится в изделии.

После процентного содержания второстепенного металла в маркировке указываются максимальный и минимальный диаметры, а также класс точности приспособления. Стоит отметить, что на подобных изделиях часто встречается буквенное обозначение HSS. Сверла по металлу такого типа выполняются из быстрорежущей стали. После начальной отметки маркировка содержит информацию о добавочном материале, использованном при производстве изделия.

Конусное сверло по металлу

Различные конусные сверла по металлу применять несложно. Рабочая часть данного приспособления — это конусный ряд, состоящий из поэтапных кольцевых элементов и продольной канавки, которая имеет острую кромку для резания металла. Поэтому можно применять один и тот же инструмент для выполнения различных отверстий. Выбрав такое изделие, мастер не будет в процессе работ искать инструменты разной толщины. Не придется их покупать, что позволит сэкономить на производстве монтажных работ.

Постепенное изменение диаметра конусного инструмента осуществляется благодаря наличию плавных переходов от широкой части изделия к острию. Данная форма помогает вращению изделия, в результате эффективность обработки тонкого металла увеличивается. При производстве конусных моделей используют прочную сталь, благодаря этому изделие обладает продолжительным периодом эксплуатации и его не придется часто точить.

Конусные сверла могут за 1 раз осуществлять такие технологические процессы, для которых при использовании других видов конструкций нужно поэтапно применять несколько моделей. Сверлить отверстия в металлическом листе можно с большой скоростью, выходит отличное качество обработки, даже если лист имеет небольшую толщину. Применяются конические сверла по металлу для обработки стальных листов, цветных металлов, древесины, пластика или гипса.

Острие конусного инструмента обеспечивает точную установку приспособления, не нужно пробивать ориентировочное отверстие в заготовке. Конусное сверло устанавливают на ручную дрель или станок. Если подобрать переходники, то такое приспособление можно установить на болгарку или перфоратор. Конструкция с переходником позволяет сверлить отверстия в заготовках из стали.

Инструменты применяют, чтобы исправить дефекты после использования бура, устранить заусенцы, выполнить треугольные отверстия. У конусного приспособления есть вершина. Для того чтобы осуществлять предварительное сверление, имеется скошенный переход. Чтобы убрать неровности отверстий, есть режущая кромка, с ее помощью можно увеличить ширину проема. Инструменты часто используются в автосервисе при ремонте узлов автомашин, монтаже сантехнических приспособлений, ремонте электрощитов, в строительстве.

Типы хвостовиков

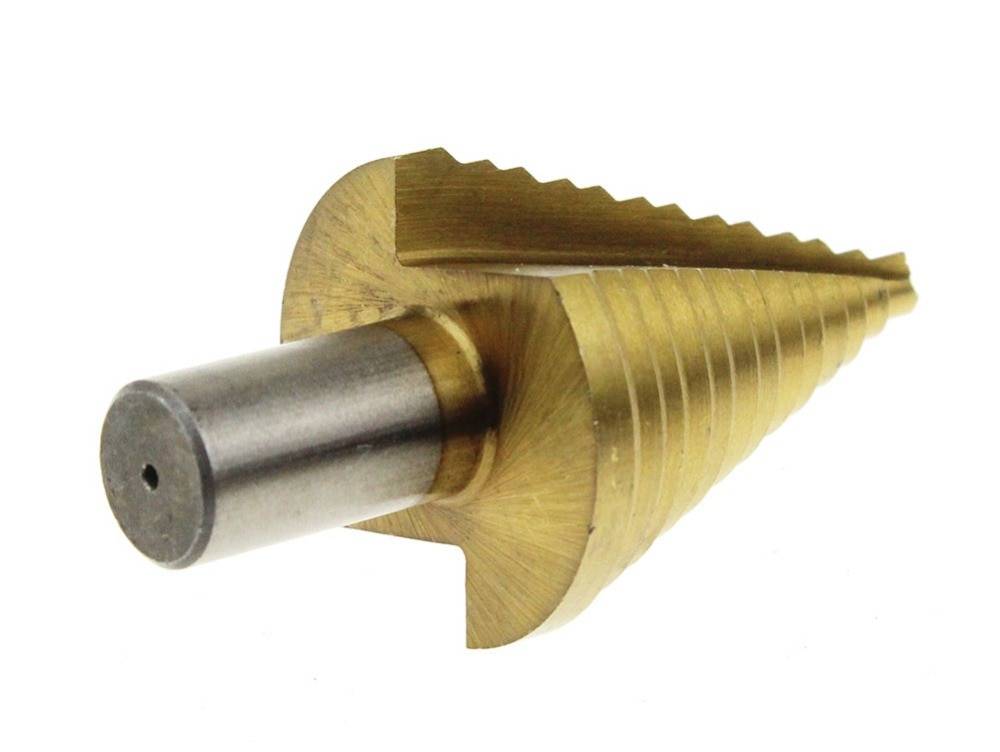

Хвостовая часть сверла имеет разную конфигурацию — цилиндрические, конические и шестигранные. Чаще всего в практике используют цилиндрические модели. У них есть небольшая особенность: диаметры сверла и хвостовика могут не совпадать. Специалисты утверждают, что если оснастить инструмент для сверления цилиндрическим хвостовиком чуть большего диаметра, этот маневр сделает фиксацию более крепкой. Есть и минус – повышение рекомендуемой мощности инструмента. Но дрель не повредиться, если такое сверло в процессе работы заклинит. Конические хвостовики подходят для свёрл в промышленных дрелях. Такими – обрабатывают заготовки на заводских станках. Инструмент с шестигранным хвостовиком служит хорошей фиксацией в специальных зажимах и кулачковых патронах.

Как правильно сверлить отверстия конусным сверлом: инструкция

Эксплуатация конического режущего элемента имеет некоторые особенности, если сравнивать данный процесс с применением обычных спиральных приспособлений. Таким образом, для того чтобы новичок, не имеющий опыта работы с подобным инструментом, смог разобраться в особенностях использования, он должен изучить инструкцию. Не рекомендуется во время работы отступать от алгоритма работ, так как это может привести к разнообразным проблемам.

При выборе инструмента, в который будет устанавливаться конусное сверло, стоит учесть, что он должен развивать скорость от 3 до 5 тыс. об/мин

Для изучения технических характеристик режущей детали можно дополнительно ознакомиться с ее чертежом. Сверла и их схемы можно без труда отыскать во всемирной сети. Первый этап является подготовительным. Вначале потребуется купить и подготовить все необходимые инструменты, а также материалы. Рассмотрим, что именно понадобится в этом случае:

• конический режущий инструмент;
• дрель;
• заготовка, в которой будет выполняться отверстие.

Выбор конического инструмента полностью зависит от того, какого диаметра необходимо сделать отверстие в заготовке. При выборе дрели, в которую будет устанавливаться сверло, стоит учесть, что инструмент обязательно должен иметь возможность развития необходимой скорости (от 3 до 5 тыс. об/мин). Перед началом работы специалисты советуют зафиксировать на дрели дополнительную рукоять. В качестве заготовки могут использоваться листы, изготовленные из стали, мягких металлов, а также разнообразных синтетических материалов.

Обычные сверла с коническими хвостовиками применять для организации отверстий в металле гораздо сложнее. Такие изделия имеют простую конструкцию, которая не способствует точному выполнению работы. После подготовки всех необходимых инструментов можно приступить непосредственно к сверлению заготовки. Порядок действий в этом случае состоит из 4 этапов.

Зафиксировав сверло, нужно выбрать правильное направление движения патрона инструмента

В первую очередь нужно зафиксировать режущее приспособление в патроне электронного инструмента. Далее потребуется выбрать и нанести соответствующую маркировку в том месте, которое было выбрано для сверления отверстия.

На следующем этапе режущее приспособление прикладывается к поверхности заготовки и выполняется сверление

Важно запомнить, что изделие должно располагаться в строго перпендикулярном положении по отношению к заготовке. В процессе сверления необходимо четко соблюдать этот угол. Сверла по металлу, которые имеют коническую форму, используются для выполнения разных диаметров и являются самостоятельными инструментами

Сверла по металлу, которые имеют коническую форму, используются для выполнения разных диаметров и являются самостоятельными инструментами.

Заключительный этап – постепенное внедрение в металлический материал с наращиванием скорости оборотов. Конечным результатом такой работы является аккуратное отверстие, края которого лишены заусенцев и любых других дефектов.

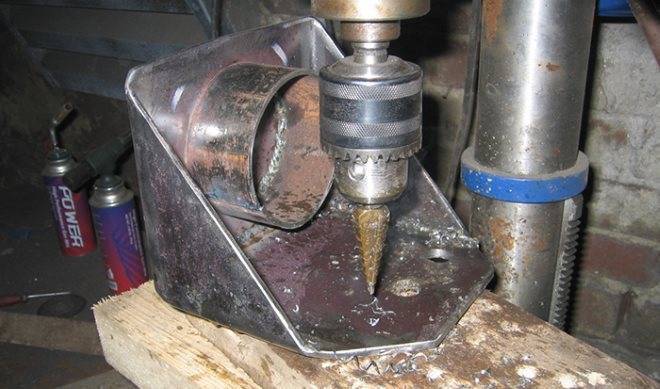

Конусное сверло по металлу должно находиться строго перпендикулярно по отношению к заготовке

Выбор конусного сверла

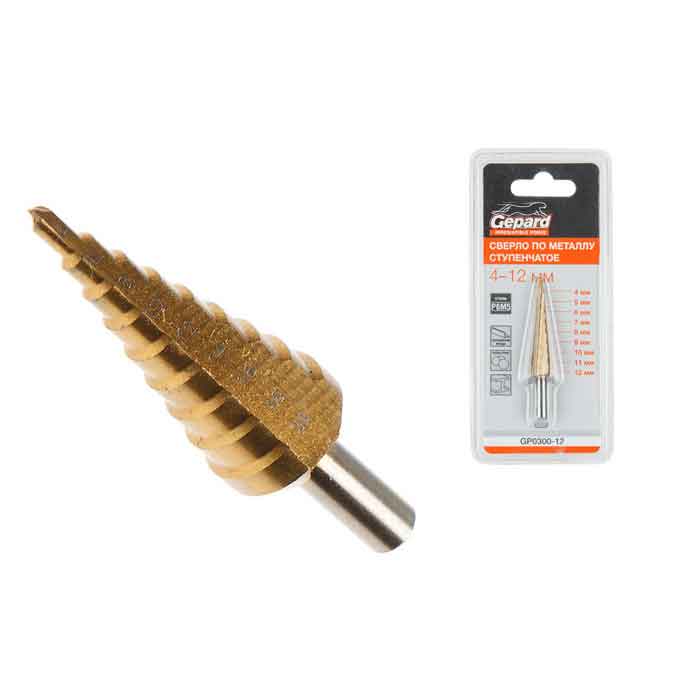

Умение читать маркировку — ключевой навык для всех мастеров и конические свёрла здесь не являются исключением. Маркировка указывает на диаметры отверстий, которые способна сделать насадка, шаг ступеней и длину изделия. Также она даёт информацию о металле, из которого сделано приспособление. Например, маркировку Ø4−12/2 HRC 61±2 следует расшифровывать следующим образом:

• Ø4 — начальный диаметр;
• Ø12 — конечный диаметр;
• 2 — шаг диаметров ступенчатого сверла (при заданных параметрах возможно выполнение отверстий Ø4, Ø6, Ø8, Ø10, Ø12);
• HRC — марка стали (в примере это высококачественная быстрорежущая сталь);
• 61±2 — твёрдость по Роквеллу.

Обращают внимание на длину отдельных ступеней и/или полную длину рабочей поверхности. Немаловажную роль играет тип хвостовика — от него зависит совместимость резца со сверлильным оборудованием

Хвостовики бывают цилиндрическими, коническими либо шестигранными.

Конусные свёрла изготавливаются из более сорока различных марок стали. Рядовому потребителю необязательно разбираться во всех различиях между ними, прощезапомнить аббревиатуру HSS. Её присутствие означает, что сверло разрешается применять в высокоскоростной обработке, а при интенсивном нагреве оно не будет деформироваться или терять прочностных характеристик.

Определившись с геометрическими параметрами и материалом насадки, смотрят на её цвет. И дело здесь не в эстетике, поскольку по цвету определяют, какую дополнительную обработку изделие прошло на заводе:

1. Поверхность ярко-золотистого цвета говорит о присутствии абразивного напыления, как правило, это нитрид титана (TiN, AlTiN). Напыление значительно продлевает срок службы сверла (на 25 и 50 процентов соответственно), но за повышенную износостойкость придётся заплатить.
2. Золотистый цвет означает, что металл избавлен от внутренних напряжений.
3. Чёрный инструмент проходит обработку паром, его прочность увеличена.

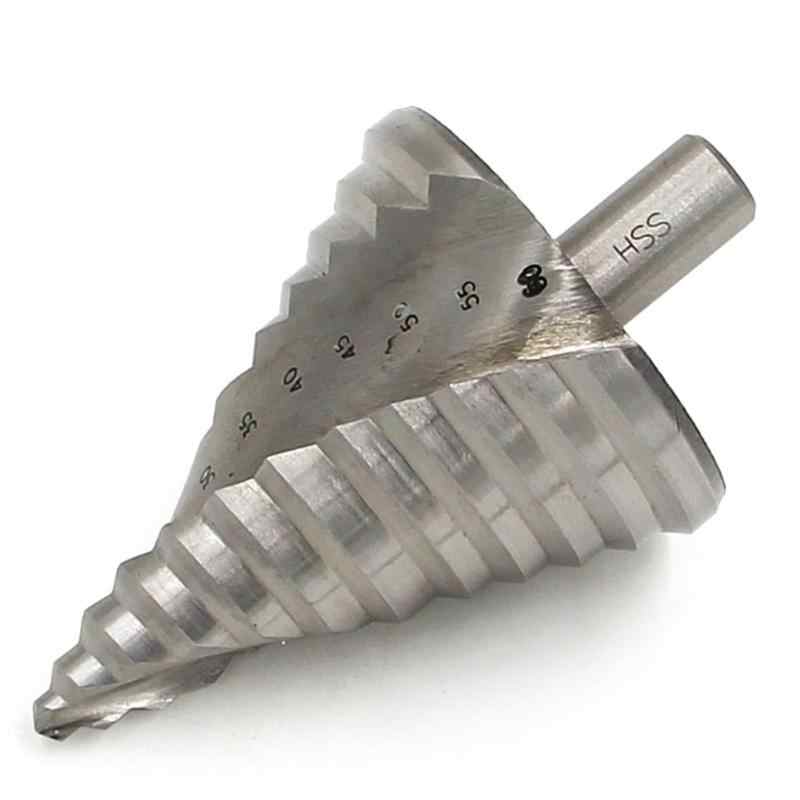

4. Серо-стальные резцы не подвергают дополнительной обработке, при прочих равных условиях его срок службы и эксплуатационные характеристики уступают первым трём типам.

Читать также: Температура плавления металлов таблица по возрастанию

Производители ступенчатых свёрл

Невысоким качеством отличается продукция произведённая в Китае (бывают исключения)

Чтобы купить хорошее конусное сверло следует обратить внимание на инструменты изготовленные в Европе и России

1. «Зубр» — ступенчатые буравы от отечественного производителя отличаются приемлемой стоимостью. Качество находится на достаточно высоком уровне.

Конусные свёрла фирмы «Зубр» могут изготавливаться из обычной инструментальной стали, так и с покрытием более износостойкими сплавами. В последнем случае цена будет значительно выше, но и качество режущей поверхности дольше будет оставаться в заточенном состоянии даже при выполнении большого объёма работ.

2. «Атака» — конические свёрла российского производства, которые по качеству, как и по стоимости, не уступают лучшим изделиям зарубежных фирм.

Отзывы о продукции данной фирмы только положительные, поэтому можно не переживать за качество, а чтобы не переплачивать следует подбирать инструмент с учётом максимального диаметра, который понадобится в работе.

3. «Bosch» — продукция этой немецкой фирмы отлично подходит для профессионалов и для работы с металлом в домашних условиях.

Маркировка диаметров на инструменте осуществляется с помощью лазерной установки, поэтому в случае долговременного использования надписи не стираются. Для увеличения скорости сверления вершина ступенчатого сверла «Bosch» затачивается крестообразно, а шлифование изделия осуществляется как в поперечном, так и в радиальном направлении.

Такая обработка инструмента позволяет при его использовании получать высококачественное отверстие, диаметр которого будет полностью соответствовать ступени изделия.

Видео:

4. «Falon-Tech» — буравчики немецкой фирмы имеют дополнительное титановое покрытие, что позволяет увеличить ресурс инструмента более чем в 2 раза.

Продукция имеет лазерную маркировку диаметра и стандартный хвостовик, который идеально подходит для использования с шуруповёртом или ручной дрелью.

Несмотря на повышенное качество изделия, его стоимость остаётся на невысоком уровне. Если требуется приобрести конусное сверло для домашнего использования, то выбор изделий этой фирмы является самым оптимальным.

Видео:

Заключение

Мы разобрались для чего нужно конусное сверло. Правильно подобранное изделие прослужит в течение многих лет. При работе с металлом небольшой толщины, для получения качественных отверстий, применение свёрл такой конструкции является оптимальным решением.

Область применения и конструктивные особенности

Конусные (или ступенчатые) сверла отличаются длительным рабочим ресурсом, что обеспечивается высокой прочностью их режущих кромок. В отличие от обычного сверла, конусное позволяет выполнять технологические операции, для осуществления которых в любой другой ситуации потребовалось бы использование нескольких инструментов. Именно универсальностью во многом и объясняется высокая стоимость сверл данной категории.

Устройство ступенчатого сверла

Конусными сверлами можно делать отверстия не только в металле, но и в гипсокартоне, дереве, пластике и др. Успешно справляются они и с плотным металлом, чего нельзя сказать о сверлильном инструменте любого другого типа.

Острый наконечник ступенчатого сверла позволяет не только исключить необходимость применения центровочного инструмента, но и легко врезаться в структуру даже самого плотного металла. Отверстие, полученное при этом, не нуждается в дополнительной обработке с использованием надфиля и шлифовальной машинки.

Большинство ступенчатых сверл способны просверливать металл толщиной до 4 мм

Поступательные каналы ступенчатого сверла, расположенные по спирали, выполнены в разных размерах с плавным переходом. Эта конструктивная особенность повышает эффективность конусного сверла при работе с тонколистовым металлом как минимум на 50%. Кроме того, при сверлении металлических деталей инструментом с такими спиральными поступательными канавками обеспечивается плавность его хода.

На рабочую поверхность ступенчатых сверл может быть нанесено абразивное напыление, основу которого составляет алмазная или титановая крошка (это не противоречит требованиям ГОСТа). Такое покрытие режущей поверхности значительно повышает степень ее прочности, что позволяет свести к минимуму периодичность ее заточки. Естественно, на такое преимущество использования конусного сверла с напылением можно рассчитывать в том случае, если соблюдаются правила его эксплуатации и не превышается допустимая нагрузка на него.

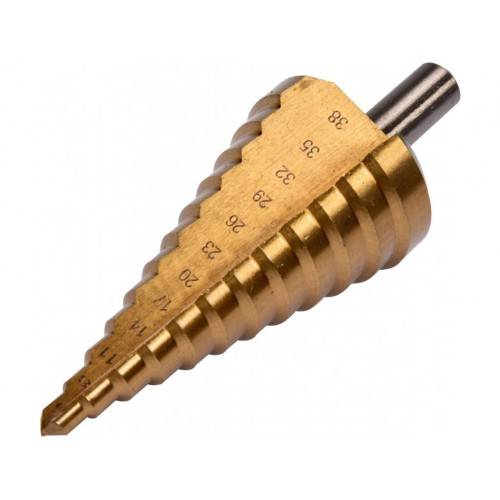

Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием

Одной из задач, которую решают с помощью конусного сверла, является исправление дефектов отверстий, полученных инструментом другого типа. К таким дефектам, в частности, относятся рваные края. Сверла ступенчатого типа практически незаменимы в тех случаях, когда необходимо получить качественные отверстия в тонколистовом металле, изделиях из стеклотекстолита и других полимерных материалов.

Учитывая все вышесказанное, можно сделать вывод о том, что конусные сверла являются еще более универсальными, чем традиционный инструмент спирального типа. Именно поэтому они не будут лишними на производственном участке и в домашней мастерской. О том, насколько удобным и эффективным является конусный инструмент, стоимость которого зависит как от диаметра рабочей части, так и от типа напыления, можно судить по видео обработки с его использованием и по отзывам специалистов.
