Кузнечный горн своими руками

Особенности работы с горном

После изготовления кузнечного горна необходимо научиться им пользоваться. Для этого рекомендуется придерживаться таких правил:

Началом работы с устройством заключается в загрузке топлива на колосниковую решетку. Некоторые кузнецы рекомендуют на разогретый слой угля положить рабочую заготовку, а сверху на нее насыпать еще один слой угля. Таким образом удается добиться максимально высокой температуры в камере.
Если в качестве топлива используется древесина, на колосниковую решетку необходимо положить дополнительное кольцо (диаметром 21 см).
Для обеспечения хорошей тяги над самодельным горном необходимо смонтировать специальную вытяжку. Ее также можно выполнить самостоятельно.
Для того чтобы разогреть заготовку до необходимой для ковки температуры, ее нужно держать в средине раскаленного угля

При этом важно не передержать заготовку. Это может ухудшить свойства металла, что осложнит процесс работы с заготовкой или сделает металл очень хрупким.
Для проведения ковки рекомендуется использовать специальный молоток, вес которого не больше 1 кг

В процессе работы глаза необходимо защитить очками. Это поможет предотвратить попадание в глаза раскаленного металла.
Большая металлическая вещь может быть использована в качестве наковальни. Это может быть рельса или кувалда.

Самодельный кузнечный горн имеет существенные преимущества перед приобретенным. Он намного дешевле, проще в использовании и обслуживании.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Твердотопливные горны

Они работают на угле. Их использование становится все реже, так как уголь – топливо, не дающее стабильного и ровного огня, что является самым важным требованием к кузнечному горну. Мало этого, для таких печек нужен не просто уголь, а высококачественный древесный коксующийся или такого же качества каменный уголь.

Любители такой экзотики есть, так что ниже мы остановимся на паре-тройке советов по обустройству такой печки.

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Выбор горючего для горна

Часто выбор конкретного горючего зависит от температуры, которая нужна для того, чтобы получились те или иные кованые изделия.

Самой высокой теплотворностью обладает древесный уголь. Он используется для умеренного нагрева небольших заготовок. Такой уголь получают от сгорания сосновых, дубовых, березовых или буковых бревен.

Если кузнецу необходимо нагреть заготовку до высокой температуры, то чаще всего используется каменный уголь хорошего качества – черного цвета и размером с грецкий орех. Мастерская изящной ковки использует такое горючее для изготовления своих лучших изделий.

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

1. Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
2. Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
3. Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
4. Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
5. Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
6. Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
7. Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
8. Дымоход. Через него выводятся продукты сгорания топлива.

Подготовку горна к использованию нужно проводить в такой последовательности:

очистить гнездо от остатков золы и сгоревших углей;
продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос;
насыпать на дно гнезда горна немного угля

При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым;
для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки;
когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями;
теперь необходимо открыть кран подачи воздуха и установить его посредине положения;
как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха;
при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы.

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать

Стоит также обратить внимание на цвет огня. Он должен быть равномерный, а также иметь одинаковый цвет

Устройство кузнечного горна

Начать следует с выбора типа основания. Для стационарного горна подойдет кирпич, для передвижного очага – металлические конструкции. Основание должно располагаться на оптимальной высоте для удобства работы. Очаг для твердого топлива предполагает наличие рабочей зоны горения. Она может быть выложена огнеупорным кирпичом, быть футерованной или выполненной из стальной пластины.

Другой важный элемент – колосниковая решетка, удерживающая угли в зоне горения и дающая доступ воздушному потоку, который снизу раздувает жар. Нагнетание обычно производится по трубопроводу с регулятором потока. Источник наддува – пылесос с обратной подачей воздуха, фен, «улитка» с двигателем от автомобильной печки. Встречаются чертежи кузнечного горна, где применяется турбина от ручной сирены или меха, как это делалось в старину. Очаг может иметь боковые стенки и свод с каналом для отвода продуктов горения.

Конструкции горнов, работающих на жидком или газообразном топливе, отличаются отсутствием колосниковой решетки. Подача горючей смеси и воздуха осуществляется через отверстие в корпусе. Для этих целей нередко приспосабливают отрезок толстостенной трубы или отслуживший свое резервуар от бытового компрессора, облицованных огнеупорным материалом. Очаги также выкладываются в форме куба из термостойкого кирпича.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали;
• под – дно или нижняя часть стенки горна;
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
• вентилятор;
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей;
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Делаем газовый кузнечный горн своими руками

Для большинства мастерских, работающих с металлом, необходим кузнечный горн. Если вам приходится работать не только с холодной, но и горячей ковкой, то без него никак не обойтись.

Можно все необходимое оборудование просто приобрести, но стоимость кузнечного горна довольно существенная, ценовой диапазон начинается с полсотни тысяч рублей.

А потому в голову любого владельца мастерской приходит рано или поздно мысль сделать кузнечный горн своими руками.

Принцип работы инжекционной горелки.

В традиционной кузне используются горны, работающие либо на древесном, либо каменном угле (коксе), но, помимо этого, есть разновидности, использующие в качестве топлива нефтепродукты или газ.

Мы страна с крупнейшими запасами газа, цена на который довольно низка, поэтому именно газовый горн кузнечный, своими руками сделанный из подручных материалов, с учетом именно ваших предпочтений, станет лучшим вариантом для любого кузнеца.

Сделать кузнечный горн своими руками на газе не только несложно, но даже гораздо проще, чем традиционные угольные варианты.

Эффективность работы на газе очень высокая, а использовать можно не только магистральный природный газ, но и тот, что продается в баллонах.

Преимущества газового горна

Регулировка подачи воздуха.

1. Устройство подобного «очага» во многом проще угольных вариантов, хотя бы потому, что в нем не используются колосниковые решетки.
2. Регулировать подачу газа, а значит, и температуру горения намного проще, чем в других разновидностях.
3. Из-за своего веса такое оборудование можно по праву считать мобильным. Его можно легко транспортировать в нужное место.
4. Себестоимость изготовления совсем невелика и не подорвет бюджет мастера.
5. Доступность и стоимость газа не сравнимы с другими конкурентами.

Любой мастер, имеющий элементарный опыт работы, сможет построить горн своими руками газовый или угольный, если будет иметь подходящие материалы, инструменты и чертеж будущего оборудования. На рисунке видна схема очень интересного варианта газового горна, но при изготовлении не обязательно его слепо придерживаться, каждый умелец может внести в него свои дополнения или упрощения.

Ведь нет какого-то единого общепринятого стандарта. Если вы выполните основные требования безопасности при монтаже и вас устраивает эффективность горна, то конструктивные особенности совсем не важны.

 Меняйте размеры, вид, конструкционные особенности, делайте горн под себя, свои пристрастия, рост, силу.

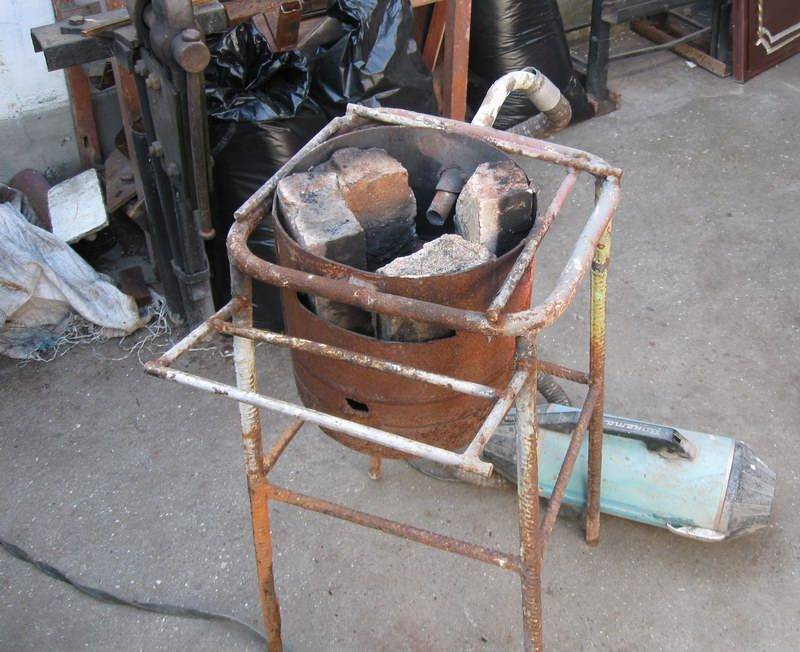

Даже такое, казалось бы, вечное требование, как основание очага из огнеупорного кирпича, не является неизменной догмой, многие кузнецы обходятся дырявым ведром, обмазанным слоем глины или даже толстым листом жаропрочной стали. Но все же рассмотрим вкратце два основных варианта газового горна.

Открытая модель горна: инструкция

Изготовление кузнечного горна.

Она представляет собой огнеупорное основание в виде поддона, площадки или стола с углублением. На дне выложены кирпичи или иное огнеупорное основание, по бокам стойки из кирпичей или стали, на которых будет крепиться газовая горелка.

Ее необходимо расположить так, чтоб сопло было направлено вниз, в центр огнеупорного поддона.
Конструкция примитивная, но эффективная, она даже не нуждается в вытяжном коробе, дым будет рассасываться естественным путем.

Но это если такой очаг установлен на открытом воздухе, под навесом или в хорошо проветриваемом помещении.

Так как форма горна открытая, то нет никаких ограничений на размер обрабатываемой детали, что очень привлекает многих мастеров.

Закрытая модель газового горна

Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.

В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.

Газовая горелка

Для корпуса газовой горелки берется труба из «нержавейки» 2 мм толщиной. К нему монтируется труба, состоящая из двух сваренных труб, по одной из них идет газ, по другой — воздух от насоса. Настройка работы горелки требует внимания и навыков.

Назначение и варианты использования

Кузнечный горн своими руками изготавливается в зависимости от его основного применения и может быть сконфигурирован соответствующим образом под конкретные задачи

Поэтому важно понять, для чего предназначены каждая их его конструктивных частей:

• топливник с колосниковой решеткой, воздушной камерой, вентилем и патрубком служат для сжигания топлива и подогрева металлической заготовки, в зависимости от требований к температуре могут иметь открытую или закрытую конструкцию, а также не быть оборудованными воздушным наддувом,
• воздушный дренаж применяется для регулировки подачи кислорода и предотвращения охрупчивания металла, позволяет создавать оптимальные условия при нагреве и плавлении заготовки,
• шатёр или зонт с дымоходом используются для отвода угарного газа и других продуктов сгорания, которые могут нанести вред здоровью человека,
• закалочная ванна необходима для быстрого остывания металла и приобретения им оптимальных пластических и прочностных свойств,
• жаростойкий колпак или горнило, применяется для расширения зоны однородного нагрева, что позволяет эффективно плавить в тигле металл (обычно цветные драгметаллы),
• газовоздушная камера, используется для осушения воздуха, очистки его от примесей, а также для введения легирующих элементов, предназначена для получения качественных изделий с заданными характеристиками в соответствии с конкретной справочной диаграммой состояний и фаз,
• стол служит для размещения на нём всех элементов горна, а также для частичного охлаждения заготовок, является обязательной частью конструкции.

Горн применяется для следующих целей:

• разогрева металла для последующей ковки или других видов обработки,
• плавления в специальных формах,
• термообработки с целью повышения определённых свойств.

Как устроен горн

устройство горна

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
3. Колосники удержат используемое топливо над воздушной камерой.
4. В горновое гнездо загрузится источник топлива.
5. Еще одни кирпичи сформируют каркас устройства.
6. В горнило подает воздух вентилятор.
7. Общий каркас обычно делают из металла.
8. Камера воздушная.
9. Зольник.
10. Труба воздуховода.
11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

Горн из кирпичей: простой закрытый вариант

горн из кирпича закрытый

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

• шесть кирпичей огнеупорных;
• лампа паяльная;
• самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

1. Укладывается нижний «слой» кирпичей (две штуки).
2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
3. На решетке нужно немного отогнуть поперечные рейки — это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
4. Укладываются два боковых кирпича (это будут стенки).
5. На них аналогично нижним расположатся пара оставшихся верхних.
6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

изготовление горна

> Рабочей поверхностью будет являться стол — то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали. Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск. После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

простые газовые горны

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности — да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины. Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

Устройство кузнечного горна

1. стол горна из огнеупорного материала;
2. топливник (очаг) с колосниковой решеткой;
3. воздушная камера;
4. воздушный дренаж;
5. подающий воздуховод;
6. воздушный вентиль;
7. камера (шатер) горна;
8. окно для подачи длинномерных заготовок;
9. зонт горна;
10. дымоход (газоотвод);
11. съемное горнило;
12. закалочная ванна (бадья, лохань);
13. газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

Привод вентиляторов для горна

Вращение колеса вентилятора с лопастями осуществляется с помощью привода:

• электрическим способом;
• ручным усилием;
• комбинацией способов.

При использовании электрического привода вращение осуществляется с помощью электродвигателя, преобразующего энергию электричества в механическую энергию вращения.

Ручной способ предполагает простое вращение ручки редуктора планерного типа.

Этот вариант обычно является запасным и используется при отключении электричества и невозможности применения установленного электродвигателя.

На рисунке показаны приводы: а) — ручным способом, б) — с использованием электродвигателя.

1— ремень на шкиве;

2 и 3 — передающие шестерни;

4 — ручка вращения;

5 — электродвигатель.

Открытая

Металлическая конструкция, устанавливаемая на огнеупорном фундаменте. В его роли может выступать бетонная площадка или огнеупорные кирпичи. Для такой конструкции создают специальный поддон, в котором располагают детали для последующего нагрева. С боковых сторон размещают вертикальные стойки, на которые крепится горелка для газового горна.

При такой конструкции дым во время работы вытягиваестя естественным путем, соответственно, не требуется создание вытяжки. Но при этом газовый горн размещают либо в хорошо проветриваемом помещении, либо на открытом воздухе.

Преимуществом такой конструкции горна является возможность разогрева разных деталей на поддоне, причем их размеры ограничены только боковыми стойками.

Полезные советы

Несколько секретов для улучшения работы горна:

• Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
• Металлическая подставка под горн сделает работу более удобной.
• Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
• Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Открытая

Металлическая конструкция, устанавливаемая на огнеупорном фундаменте. В его роли может выступать бетонная площадка или огнеупорные кирпичи. Для такой конструкции создают специальный поддон, в котором располагают детали для последующего нагрева. С боковых сторон размещают вертикальные стойки, на которые крепится горелка для газового горна.

При такой конструкции дым во время работы вытягиваестя естественным путем, соответственно, не требуется создание вытяжки. Но при этом газовый горн размещают либо в хорошо проветриваемом помещении, либо на открытом воздухе.

Преимуществом такой конструкции горна является возможность разогрева разных деталей на поддоне, причем их размеры ограничены только боковыми стойками.

Как сделать кузнечный горн?

Перед тем как сделать кузнечный горн своими руками, необходимо подготовить необходимые материалы и инструменты. Это позволит минимизировать временные затраты

Инструкция по созданию твердотопливного передвижного горна

Перед началом работ необходимо собрать следующие инструменты:

• сварочный аппарат;
• дрель;
• напильник;
• набор гаечных ключей;
• шпатель;
• рулетку;
• уровень;
• струбцину;
• маркер;
• болгарку.

Для изготовления кузнечного горна понадобится сварочный аппарат Подготовив чертеж кузнечного горна, нужно закупить материалы для его конструирования:

• листовую сталь толщиной 2-3 мм (рекомендуется 09Г2С);
• колёса поворотные 4 шт.;
• профильные трубы квадратного сечения с толщиной стенок не менее 2 мм;
• огнеупорный цемент;
• воздушная улитка;
• крепёжные элементы: болты и гайки;
• труба из нержавейки по диаметру выходного отверстия улитки;
• переходник.

Мобильный угольный кузнечный горн открытого типа пошагово изготавливается так:

1. Берём стальной лист и размечаем маркером по размерам рабочего стола.
2. Болгаркой вырезаем столешницу, кромки зачищаем напильником.
3. Размечаем на вырезанном листе отверстие прямоугольной формы под жерло горна и болгаркой его прорезаем.
4. Берём второй стальной лист и размечаем элементы деталей под трапецеидальное жерло горна.
5. Вырезаем элементы жерла, а затем свариваем их в единую конструкцию.
6. Привариваем жерло к рабочей поверхности стола в месте прорезанного отверстия.
7. Переворачиваем конструкцию жерлом книзу, размечаем места под расположение стенок для расположения углей.
8. Из стали вырезаем борта для рабочей поверхности стола.
9. Выполняем приварку бортов так, чтобы не было по швам зазоров, а сам шов был прочным и сплошным, элементы конструкции точно центрируем.
10. Для нижней части жерла вырезаем из стали стенки для подвода воздуховодов, а затем их привариваем.
11. Изготавливаем для жерла съёмное дно, предназначенное для удаления золы.
12. Прикрепляем к нему педаль при помощи рычагов.
13. На стенке для подвода трубы с воздухом проделываем отверстие по диаметру трубы.
14. Из стальных профильных труб вырезаем элементы и свариваем каркас под крепление рабочей поверхности.
15. В нижней части каркаса привариваем планку для крепления улитки, а затем закрепляем её на болты.
16. Подготавливаем трубу для воздуховода.
17. Прикрепляем воздуховод к улитке и жерлу, при необходимости для усиления конструкции предусматриваем дополнительное крепление.
18. К нижней части каркаса прикрепляем на болты поворотные колёса.
19. Стыковочные швы промазываем огнеупорной шпаклёвкой.
20. Формируем на рабочей поверхности горна огнеупорный слой на основе огнеупорного цементного раствора.

Кузнечный горн на угле необходимо испытать путём его прогрева до рабочей температур, но только после полного застывания цементного слоя.

Инструмент необходимый для изготовления газового горна:

• болгарка;
• дрель;
• *сварочный аппарат.

*в принципе, можно обойтись и без сварки. Используя болтовые соединения.

Из уголка варятся 2 рамки, которыми стянутся кирпичи. Дрелью сверлятся отверстия в этих рамках для стяжки шпильками. Так же нужно просверлить отверстие в кирпиче под горелку. Я делал это сверлом и потом растачивал фрезой. После чего идет сборка горна: укладываются кирпичи в нижнюю рамку, накрываются верхней и стягиваются шпильками. Вот и все! Без особых затрат у вас появился простой газовый горн. Подробно о его изготовлении своими руками вы можете увидеть в моем видео

Часть 2- доработка горна для удобной ковки

Как уже писал в самом начале статьи, здесь я опишу простейшие доработки, которые я произвел в первые дни эксплуатации горна. Довел конструкцию до ума подручным материалом.

Нагрев заготовки в кузнечном горне

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Все металлы отвечают на нагревание изменением цвета от темно-красного до пронзительно-белого. Так вот оранжевый цвет – это сигнал, что можно начинать настоящую кузнечную работу по металлу.

Чертеж кузнечного горна.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Закрытая

Главным отличием газового горна такого типа от остальных является вид тяги. В такой конструкции она принудительная и осуществляется посредством вентилятора. Данный вариант является оптимальным, поскольку позволяет проветривать все помещение.

Печь выполняется в кубической форме из огнеупорного кирпича. Самодельный газовый горн для бытовых нужд обычно небольшой — его стороны редко превышают одного метра в длину. Поверх укладывается зонт — металлическая крышка, выполненная из листа металла толщиной 4 мм. Внутренний объем должен быть полностью герметичным, иначе эффективность работы горна будет низкой.
