Ленточные пилорамы по дереву

Сложности в производстве

1. Монтаж. Осуществляя монтаж конструкции, мастеру придется использовать различные инструменты, от сварки до фрезерного станка.
2. Устойчивость. В связи с тем, что конструкция будет поддаваться большим динамическим нагрузкам (до 1000 кг, примерно столько может весить большое и толстое бревно), она должна быть более чем устойчивой.
3. Ежедневная подготовка к работе. Каждый раз перед работой нужно затачивать пилу и проводить разводку рабочей части.
4. Безопасность. Как и при работе с любой сложной установкой, должны быть соблюдены правила безопасности. Если ленточка электрическая — необходимо вывести заземление.

Изготовление собственными силами

Принцип работы пилорамы ленточного типа очень прост:

• Бревно неподвижно закрепляется на платформе, соответствующей ему длины;
• После этого к нему подаётся устройство, представляющее собой два колеса, закреплённых в раме и заставляющих двигаться намотанную на них ленту пилы. При этом режущее полотно имеет горизонтальное положение, а расстояние между вращающимися элементами чуть больше диаметра обрабатываемого бревна.

Схема, демонстрирующая принцип работы ленточной пилорамы

В теории устройство такого станка выглядит вроде бы просто, но вот, чтобы собрать его самостоятельно придётся «попотеть» и проявить изобретательность. Поэтому внимательно отнеситесь к теоретической части, прежде чем приступать к практике.

Подготовка материалов

Ленточную пилораму в домашних условиях можно сделать различными способами. Я же предлагаю пойти по пути меньшего сопротивления и использовать вместо колёс, двигателя и ленты пилы бензопилу «Husqvarna 395». Мощность этого агрегата составляет 4,9 кВт, а длина шины – 90 см, чего вполне достаточно для распускания брёвен на доски в бытовых масштабах.

«Husqvarna 395» в своём оригинальном облике

В этом случае примерный чертёж изготавливаемого станка будет выглядеть так:

Конструкция ленточной пилорамы, в которой в качестве рабочей части используется бензопила

Тогда кроме непосредственно самой бензопилы вам понадобятся:

Название	Назначение
Трубы различных диаметров и швеллеры	Изготовление различных элементов каркаса
Профильные трубы	Изготовление шпал
Уголки	Изготовление рельс
Ролики	Обеспечение движения пильной каретки

Профильные трубы благодаря наличию ребра жёсткости с лёгкостью смогут выдержать вес даже трёхсоткилограммовых брёвен

Подготовка инструментов

С голыми руками к работе не стоит походить. Вам понадобятся:

Название	Назначение
Сварочник	Соединение фрагментов станка с помощью сварки
Электродрель	Создание отверстий в металле
«Болгарка»	Резка стальных изделий
Гаечные ключи и отвёртки	Затягивание болтов и гаек
Молоток	Наверняка пригодится, без него никуда
Рулетка	Выполнение замеров
Болты и гайки	Соединение фрагментов станка

Сварочный аппарат гарантирует надёжные и долговечные соединения

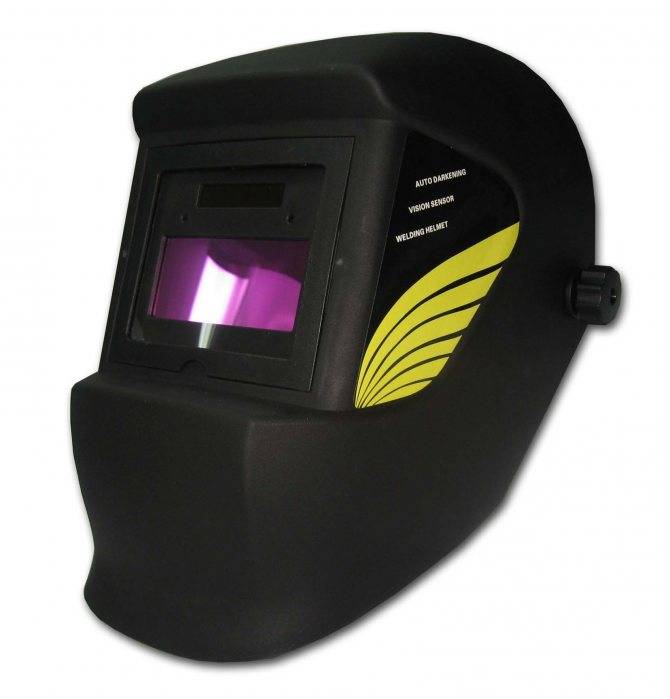

Сварочная маска защитит ваши глаза от «зайчиков»

Основные работы по сборке

Убрать весь хлам с пола и можно приступать к сборочным работам

Общая инструкция действий, которые приведут вас к успеху в задуманном деле, выглядит так:

1. Собираем станину.

Для этого:

Соединяем два уголка или швеллера длиной по 8 м с помощью семидесятисантиметровых профильных труб с шагом в один метр, используя болты или сварку. При этом канавки должны быть повёрнуты вверх. Если длина распиливаемого бревна может быть меньше, то нужно сразу продумать метод, с помощью которого можно будет подпереть его с противоположной от пилы стороны. Для этого достаточно приварить к шпалам петли, в которые затем вставлять куски арматуры или снова-таки профильные трубы вертикально основанию;

Схематический пример обустройства петель под упоры

• В районе шпал привариваем по бокам с внутренней стороны швеллеров небольшие отрезки труб, которые будут удерживать положенное на станину бревно от скатывания в сторону;
• Затем приделываем по четыре стойки с каждой стороны. Их можно изготовить также из профильных труб или швеллеров. Обязательно проверьте при этом горизонталь получившейся конструкции, чтобы исключить наличие уклонов;

1. Собираем пильную каретку согласно расположенному ниже чертежу. Отмечу, что ленточная рама в итоге должная иметь внизу ролики, по сторонам стабилизирующие распорки, а сбоку удобную ручку для её перемещения. Пила же закрепляет с помощью ходового винта, чтобы в дальнейшем обладать возможностью регулировать толщину изготавливаемых досок;

Чертёжная схема изготовления пильной каретки

1. Пильную каретку устанавливаем на станину и получаем готовый станок.

Вот так может выглядеть самодельная ленточная пилорама

Изготовление своими руками

Простейшую ленточную пилораму можно сделать из ручной цепной электрической или бензиновой пилы.

Потребуется выполнить следующие действия:

1. Сделать направляющие для бревна. Их проще всего изготовить из дерева. Длину можно брать любую.
2. Сделать направляющие для пилы. Для этого тоже можно использовать дерево. Но верхнюю часть, по которой будет двигаться бензопила, лучше обить полоской листового железа. Так скольжение рамки будет более плавным. Рамка должна быть ниже первой на высоту бревна.
3. Сделать рамку. Ее изготавливают из металлической пластины и струбцин, которые удерживают корпус бензопилы. Струбцины крепят болтами. В нижней части рамки просверливают отверстия, в них вкручивают болты головками вниз. Они необходимы для регулировки положения высоты рамки. Длина болтов должна быть такой, чтобы они позволяли поднять пилу до высоты бревна.
4. Установить обе направляющие рядом. Они должны находиться на таком расстоянии, чтобы полотно пилы полностью проходило бревно. Расположение станин должно быть строго параллельным.

А Вы бы смогли сделать пилораму самостоятельно?

Легко!Сомневаюсь

Работает самодельная пилорама следующим образом:

• на первую направляющую кладут бревно;
• болты внизу рамки выкручивают таким образом, чтобы рамка, будучи установленной на вторую направляющую, была на нужной высоте;
• пилу запускают, аккуратно начинают распил с торца бревна, ведут ее до конца заготовки;
• болты опускают, спиливают следующую доску.

Эти действия проделывают, пока бревно не будет полностью обработано.

Можно сделать подвижной не рамку, а станину с заготовкой, чтобы опускалось бревно. Это несколько облегчит и ускорит процесс работы.

Минус самодельной пилорамы – быстрый перегрев, ограниченная производительность, высокий износ бензопилы. Главные плюсы – дешевизна и простота изготовления.

Обзор моделей

Среди производителей стоит отметить компании БАРС и ДПУ, продукция которых имеет спрос на отечественном рынке.

БАРС-5 – двухдисковая модель, отличающаяся своей комплектацией, которую можно расширить или сузить в зависимости от предпочтений. Радиальный распил возможен благодаря 2 режущим элементам, диаметр каждого из которых составляет не более 550 мм. Что касается диаметра обрабатываемого материала, то диапазон варьируется от 100 до 950 мм. Встроен автоматический режим, который можно использовать для полностью автономного действия техники. В таком случае максимальный диаметр материала не должен превышать 600 мм.

Важным показателем является скорость подачи, ведь именно от этого показателя зависит работоспособность техники. Для БАРС-5 данная характеристика находится в диапазоне от 0 до 90 м/мин, причем итог зависит от настроек, которые вы зададите во время эксплуатации. При этом длина обрабатываемого бревна должна быть минимум 2000 и максимум 6500 мм. Что касается заготовки бруса, то для него предусмотрен размер 200Х200 мм и менее. Вертикальные и горизонтальные приводы пил имеют одинаковую мощность в 22 кВт.

Удельное энергопотребление составляет 7 кВт/м 3, двигатели с 2940 об/мин. При этом стоит отметить наличие 3 комплектаций, каждая из которых имеет собственные характеристики. Первая представляет собой механическую систему, вторая и третья – гидравлическую, причем последняя оснащена гидрозагрузчиком. В итоге вес каждой из моделей сильно отличается, так как в первом случае он составляет 2670 кг, а максимальный показатель равняется 4050 кг. Безусловно, есть разница в общей установленной мощности.

Ключевой особенностью этих моделей можно назвать мощность двигателей дисковых пил. У ДПУ-500 эта характеристика составляет 11 кВт, для 600 модели 15 кВт. Именно это изменение повлекло за собой разницу не только в универсальности, но и эффективности. Если мощность двигателя поперечной каретки одинакова и равняется 0,37 кВт, то вертикальная деталь для более продвинутой модели была усилена до 0,55 кВт. Стоит добавить, что не изменилась и скорость подачи обрабатываемого материала, ведь 21 м/мин является максимумом для обеих моделей.

Увеличение мощности второго агрегата повлекло за собой изменение в возможных габаритах изготавливаемой продукции. Например, максимальные размеры выходного бруса составляют 210Х210 против 180Х180 мм у первого варианта. Производительность обрезного материала равняется 6–10 и 8–12 м 3 в смену соответственно. Выход пиломатериала составляет 74% для обеих моделей. Важным недостатком ДПУ-600 перед 500 аналогом является вес в 950 кг, что на 150 больше, чем у менее мощного экземпляра.

Таким образом, имея 2 разные по своим характеристикам модели, потребитель имеет возможность выбора между производительностью и габаритами. Конечно же, немало зависит и от цены оборудования. Если говорить про то, являются ли представленные угловые пилорамы качественными и надежными, то стоит упомянуть, что эта техника используется на большом количестве предприятий и заводов. Это говорит о том, что производители позаботились о качестве и надлежащей работе своей продукции.

Порядок изготовления самодельной ленточной пилорамы

Есть определенные рекомендации, касающиеся вопроса того, как сделать ленточную пилораму своими руками. К ним можно отнести следующее:

Важно правильно подобрать место установки оборудования. Если в качестве движущего элемента используется электродвигатель, то рекомендуется исключить вероятность повышения влажности окружающей среды для предотвращения возникновения короткого замыкания

Для удобства обработки бревен площадь мастерской или навеса должна составлять не менее 18 квадратных метров.
Работ ленточной пилорамы связана с осуществлением ручной подачи бревна, вес которого достаточно большой. Именно поэтому работу по созданию рассматриваемой конструкции начинают с изготовления рамы. Она должна быть устойчивой, имеет удлиненную форму. Одна часть станка рассчитана на размещение основных элементов конструкции, вторая для подачи заготовки. Удлиненная часть, где располагается бревно до обработки, имеет рельсы, которые помогают передвигать заготовку. При изготовлении используется профиль площадью поперечного сечения не менее 5-ти сантиметров
Особое внимание уделяется на ровность и горизонтально направляющих.
Самоделка проводит распиливание заготовки в горизонтальной плоскости. Именно поэтому следует рассмотреть то, как будет изменяться высота размещения пилы
Могут использоваться различные механизмы.
В нашем случае используется электродвигатель для передачи вращения основным элементам конструкции. При выборе электродвигателя учитывается то, от какого напряжения он должен питаться (220 или 380 Вольт), какова необходима мощность, а также размещение основных элементов крепления. Рекомендуется выбирать двигатель, который питается от сети 220 Вольт и имеет мощность не менее 2 кВт. От мощность электродвигателя зависит то, насколько будет производительным созданный станок. Если неправильно подобрать электродвигатель, то он будет перегреваться во время работы.

Крепление электродвигателя должно проходит с противоположной стороны от места подачи заготовок. При этом важно обратить внимание на прочность крепления – при работе на электродвигатель будет оказываться большое воздействие. В большинстве случае размещают электрический двигатель под рамой, создавая защитный кожух (от воды и механического воздействия).
Следующим важным моментом можно назвать тип используемого привода для передачи вращения. На протяжении многих лет прямую установку, когда выходной вал электродвигателя имеет жесткое соединение с режущим элементом ленточной пилорамы, не используют. Причина заключается в том, что нагрузка на электродвигатель будет меняться в большом диапазоне, и предохраняющего механизма от остановки пилы нет. Поэтому используемый привод представлен сочетанием шкивов и ремня. Если нагрузка большая, то ремень будет проскальзывать. Путем изменения диаметров шкива можно уменьшить или увеличить скорость вращения режущего элемента станка. Однако мощность от этого остается неизменной (применения ременной передачи определяет потерю несколько процентов КПД). Кроме вышеприведенных моментов следует учитывать то, что со временем ремень изнашивается, движение шкивов приводит к появлению звука.
Важным элементом конструкции можно назвать ролики, на которых крепится режущее полотно. Один из роликов ведущий, второй натяжной. Отметим тот момент, что самодельные варианты исполнения зачастую создаются при использовании обычных колес вместо роликов. При создании этого элемента конструкции следует учитывать то, что лента должна иметь хорошее натяжения, для чего один из роликов подпружинивают. При создании конструкции следует уделять внимание прочности крепления всех элементов, так как во время пиления может возникать сильная поперечная нагрузка на полотно – при допущении ошибки оно может слететь.

Вышеприведенные моменты указывают на основные моменты по производству самодельной пилорамы. Сделать ленточную пилораму можно самостоятельно при минимальный затратах. Ведь нужно купить или найти только двигатель, шкивы и ролики, найти металлопрофиль для рамы и полотно для пиления. Надежность конструкции зависит от технического состояния всех узлов и качества их соединения. Поэтому перед использованием пилорамы следует тщательно ее проверить.

Угловая пилорама своими руками

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы – дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих чтобы трубы были соединены самым надежным образом их лучше сварить  в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать каретка может быть собрана из металлических деталей во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность  во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог

После этого станок станет безопаснее и увеличится период его эксплуатации

Силовой агрегат должен иметь высокую мощность  во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

Типы и устройство

Ленточная

Наиболее распространенная разновидность. Отличается не слишком высокой производительностью, безопасностью, несложным устройством. Благодаря этому широко используется в подсобном хозяйстве.

Состоит из:

• станины;
• направляющих;
• рамы;
• колес;
• полотна;
• двигателя.

Колеса расположены на подвижной раме и вращаются в одном направлении за счет энергии двигателя. На них натянуто полотно пилы, которое движется вместе с ними в горизонтальной плоскости. На станине закреплены направляющие, на которых располагается бревно.

Чтобы срезать часть бревна и получить доску, колеса с полотном опускают на нужную высоту и начинают двигать раму, пока механизм не срежет нужное количество дерева.

Дисковая

Конструкция этого типа пилорамы напоминает устройство ленточной. Разница в том, что для резки дерева используется диск. Он также закреплен на раме.

Дисковая пилорама может обладать высокой производительностью, которой добиваются благодаря установке нескольких дисков одновременно. На устройствах, которые используются в профессиональной деревообработке, их количество может достигать 5 – 6. Это позволяет нарезать бревно на доски за один проход рамы вдоль него.

Модели с несколькими дисками имеют один существенный недостаток. На них сложно регулировать расстояние между режущими частями и, как следствие, устанавливать нужную толщину доски.

Среди дисковых пилорам выделяют угловые. Их используют для распилки толстых бревен, которые диск не в состоянии пройти насквозь. Также устройства применяют для получения пиломатериалов небольшой ширины. Принцип работы угловой пилорамы состоит в том, что она делает несколько надрезов на заготовке, но не распиливает ее до конца. Затем эти надрезы срезают, получая доски необходимой ширины.

Угловые станки обычно имеют 2 и более дисков, причем часть из них работает в вертикальной плоскости, а часть – в горизонтальной.

Рамная

Состоит из:

• станины;
• направляющих;
• рамы;
• колес;
• нескольких пил;
• двигателя.

При этом пилы в раме расположены в вертикальной плоскости и совершают возвратно-поступательные движения. Сама рамка едет вдоль станины с помощью колес, приводимых в движение двигателем.

Механизм работы следующий:

1. Бревно твердо закрепляют на станине с помощью имеющихся там струбцин.
2. Запускают двигатель.
3. Рамка начинает ехать по станине, а пилы – совершать возвратно-поступательные движения в вертикальной плоскости.

На выходе получается несколько досок. Их количество зависит от числа полотен. Их может быть от 4 до 6.

Мнение эксперта
Левин Дмитрий Константинович

Рамная пилорама – достаточно сложное и дорогое устройство, поэтому мало подходит для личного использования на приусадебном участке. Агрегаты этого типа применяют на деревообрабатывающем производстве.

Этапы сборки самодельной ленточной пилорамы

Для основания станины пилорамы нам будут нужны швеллеры длиной по 8 м и высотой от 140 мм. Можно применять несколько рельсов, развернутых подошвой вверх, а также стальные уголки размером 50 на 100 мм. Все заготовки должны быть прямыми.

Этапы работы будут такими:

• просверлите на высоте порядка полутора метров по всей длине швеллеров отверстия в небольшом количестве. В этом же количестве сделайте стяжки из трубных отрезков длиной по 250 мм. Чтобы скрепить швеллеры и стяжки возьмите резьбовые шпильки или болты длиной порядка 300 мм;
• смонтируйте направляющие на стойки, собранные из швеллеров и скрепленные болтами. Количество стоек зависит от длины станине. Если она равна 8 метрам, то их должно быть 4 штуки. Размещать их нужно в 100 см от конца направляющих;
• для придания станине дополнительной прочности, поставьте раскосы. Конструкцию собирают на месте, поскольку она имеет внушительный вес. Для придания направляющим горизонтального направления, под стойки нужно подставить бруски или доски. Также если в этом есть необходимость, можно подкопать грунт;
• собираем подвижную тележку на основе металлической плиты толщиной 45 мм. Ее длина должна составлять порядка 60 см, а окончательные расчеты зависят от габаритов электродвигателя. Ширина должна быть такой, чтобы края тележки выходили за швеллеры со всех сторон примерно на 80 мм. Пластинки и прокладки той или иной толщины помогут двигать телегу по длине направляющих;
• при сборке пилорамы следите, чтобы щель была как можно меньше. Также прокладки должны быть по толщине примерно на 0,5 мм больше, тем полочки швеллера. Прокладки и зажимные пластинки крепятся друг с другом посредством специальных болтов. А чтобы не допустить поперечный люфт, к основе тележки нужно привернуть пластинки со стороны болтов;
• тележку можно установить и на подшипники, а вверху нее нужно поставить уголки для крепления электрического мотора.

Установка ключевых составляющих ленточной пилорамы

потребуется специальная цепь

Одно из преимуществ самодельной ленточной пилорамы – это обеспечение комфортности работы благодаря оснащению ее механизмом крепления бревен. Такие механизмы делаются на основе труб с диаметром порядка 40 мм. В эти трубы вставляем подвижные штанги, вверху размещаем прижимы на основе уголка размером 40 на 40 мм и кулачковые зажимные приспособления. По отношению к имеющемуся расстоянию до линии распиловки длина прижимов должна быть от 15 мм.

Установите главные составляющие пилорамы:

• электрический мотор;
• пилку.

Желательно для прибора приобретать электрический двигатель, имеющий мощность 10 кВт, а пилка должна иметь диаметр, равный одному метру. Если вам не удастся найти эти элементы по заданным параметрам, то станина должна быть меньше. Помните, что размер комплектующих влияет на размер будущей пилорамы.

Как видите, собрать ленточную пилораму своими руками не так уж и сложно, если понимать особенности конструкции данного приспособления и иметь на руках все необходимые комплектующие для работы. А качественное ее выполнение – это залог успешной эксплуатации прибора.

Принцип работы ленточного механизма

Ленточная пилорама — это станок, который выполняет продольную распиловку брёвен. Благодаря возможности точно отрегулировать положение режущей поверхности, можно изготовить пиломатериал различной толщины.

Конструкция пилорамы состоит из следующих основных элементов:

• Ленточной пилы.
• Зажимного механизма.
• Механизма передвижения рамы.
• Устройства регулировки высоты полотна.

На станок устанавливается электрический двигатель мощностью не менее 5 кВт. Может быть изготовлена пилорама с двигателем от мотоблока, но шумность такой установки будет значительно выше, чем при использовании электрического агрегата.

Во время работы установки крутящий момент передаётся с помощью ременной передачи на рабочие шкивы, на которые устанавливаются пильная лента. Пильный механизм обязательно должен иметь в своей конструкции пружинное или гидравлическое натяжное устройство для автоматической корректировки ширины выдвижения шкивов, чтобы компенсировать тепловое расширение металлической ленты во время работы.

Для обработки круглого леса, рама с установленной ленточной пилой и силовой установкой перемещается вдоль зафиксированного материала по рельсам установленным на бетонное основание. Регулировка высоты пильного полотна относительно нижней точки пилорамы осуществляется винтовым механизмом, который устроен таким образом, чтобы исключить вероятность образования перекосов во время работы установки.

Для надёжного удержания бревна во время работы пилорамы заготовку укладывают между направляющими и фиксируют специальными зацепами. После укладки и фиксации бревна оператор производит плавное перемещение подвижной части установки, в процессе которого и происходит срезание верней части бревна. После завершения одного цикла режущая поверхности приподнимается и рама перемещается в исходное положение.

Самодельная ленточная пилорама

Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.

Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.

Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено

Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую

Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.

Вид 1: 1 — стойка; 2 — ролик; 3 — пластина; 4 — винт; 5 — цепь; 6 — направляющий утолок; 7 — подвижная гребёнка; 8 — винт; 9 — неподвижная гребёнка; 10 — пульт. Вид 2: 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.

Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.

Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Поиски идеального места

Оптимальные условия — собственная мастерская или иное помещение для обработки подобных материалов. Минимальная площадь такой постройки — 18 м2. Самый незамысловатый выход из положения — «дислокация» пилорамы под открытым небом, но у него есть большой недостаток. Это опилки, летящие на свою территорию, а также опускающиеся на соседние участки.

В этой ситуации самый разумный выход — строительство вокруг агрегата сплошного забора. В роли материала для заграждения может выступить фанера либо поликарбонат. Большой навес, устроенный над пилорамой, тоже неплох, так как крыша позволит работать при любых погодных условиях. Следующее требование — место, где будет храниться изготовленный пиломатериал, поэтому и данный вопрос надо решить до начала составления проекта.

Ленточнопильный станок: устройство и сборка

Столярные станки по дереву ленточного типа состоят из рабочего стола, служащего основой для остальных элементов, и самих элементов. Конструкция предусматривает постоянное круговое движение полотна, опирающегося на два шкива.

Полноценный агрегат со станиной и столешницей делают, если для монтажа есть отдельное помещение больших размеров: оборудование имеет внушительные габариты. В остальных случаях изготавливают настольную ручную мини-установку, на которой не получится распускать цельные бревна.

Чертежи рекомендуется составлять в специальных программах.

Станина

Рама станка — несущий элемент, который должен выдерживать вес всей конструкции. Ее лучше изготавливать из металлического профиля, но подойдет и дерево. Фанера, ДСП обычно не используются, применяется доска толщиной 20 мм. Склеивают станину по правилу пересечения волокон каждого следующего слоя относительно предыдущего. Для усиления рамы используют саморезы. Конструкция должна получиться жесткой и одновременно упругой, чтобы выполнять функцию демпфера, гасящего рывки режущего полотна.

Блок шкива

Блок верхнего шкива при вертикальном перемещении не держит полотно в натяжении. Для изготовления рамки требуется дерево твердых пород. На внутренней части рамки имеется деревянная вставка, к которой монтируется колесный вал. Наклон оси регулируют резьбовой шпилькой и вмонтированными в древесину гайками.

Вертикальный ход осуществляется по направляющим, закрепленным в верхней части станины, обеспечивается винтовым механизмом. Для усиления регулировочные гайки дополняют шайбами или приваривают. При выточке вала предусматривают фланец, за счет которого он будет фиксироваться с тыльной стороны.

Шкивы

Колеса толщиной около 30 мм склеивают в несколько слоев из фанерных кругов, после этого в них формируют отверстие для подшипника. Чтобы пилорама была устойчивой, подшипник фиксируют в муфте. С внутренней стороны на вал надевают шайбу, а с внешней его закрепляют фланцем. Чтобы лента могла самостоятельно центроваться, колесам придают бочкообразную форму, обклеивают обработанную поверхность велосипедной камерой.

Устанавливая подшипник, необходимо следить за перпендикулярностью вала, иначе колесо во время работы будет ударяться о плоскость. В результате режущее полотно может соскользнуть с посадочного места. На нижнее колесо закрепляется приводной шкив.

Столешница

Столешница располагается на тумбовом основании, внутри которого помещен мотор с пусковым механизмом. Стол обычно изготавливают из листа толстой фанеры, с рабочей стороны его оклеивают текстолитом. Чтобы было удобнее осуществлять распил под заданным углом, столешницу делают поворотной. Также предусматривают параллельный упор, для этого используют роликовые направляющие или профиль со струбцинами.

Наладка пилы

Сначала обеспечивают параллельное размещение колес относительно друг друга. Против вертикального смещения применяют фторопластовые шайбы, нанизанные на валы. Пробный запуск системы выполняют без направляющих, тестовый распил — без нагрузки. О правильности настройки пилы свидетельствует плавный ход колес без резких рывков, провоцирующих соскальзывание ленты.

После отладки монтируют блок направляющих ленты. Он состоит из двух половинок, установленных по линии режущего элемента.

В видео показано, как самостоятельно собрать ленточную пилу.
