Делаем магнитный уголок самостоятельно
В первую очередь стоит определиться с тем, как можно сделать своими руками простой магнитный угольник. Речь в данном случае идет о максимально простом приспособлении, чертежи которого можно найти на многих сайтах в свободном доступе. С одной стороны такие держатели стоят недорого. В то же время существует возможность максимально минимизировать расходы за счет самодельных держателей.
Простейший вариант предусматривает наличие таких составляющих.
- Лист металла, толщина которого составляет не превышает 3 миллиметров. Выбирать в данном случае следует сплавы и другие материалы, не притягиваемые магнитами.
- Круглые магниты, являющийся составной частью динамиков.
- Втулки (желательно пластиковые).
- Крепежные элементы в виде винтов и гаек.
Алгоритм действий в данном случае предусматривает следующие шаги.
- Разметить лист металла с учетом требуемых углов будущего фиксатора. От точности разметки будут зависеть характеристики будущего приспособления.
- Вырезать две одинаковые заготовки и тщательно обработать их края.
- Подготовить втулки, в качестве которых можно использовать, к примеру, одинаковые кусочки полипропиленовой трубы. Торцы данных элементов должны быть ровными и качественно обработанными. Естественно, все втулки должны быть одного размера.
- Зафиксировать магнит любым доступным и наиболее удобным способом.
- Разметить точки крепления, сделать отверстия под винты и собрать конструкцию.
По аналогии с обычным угольником можно изготовить практически любой, включая регулируемый, магнитный держатель. Прежде всего потребуется четко определиться с формой и функциональностью изделия. По скачанному из интернета или созданному шаблону вырезаются заготовки из листового железа. На следующем этапе необходимо заняться расположением и надежным креплением магнитов.
Магниты в итоге должны разместиться между двумя внешними пластинами. В зависимости от мощности и конструктивных особенностей, толщина фиксатора составит от 10 до 50 мм. В соответствии с многочисленными отзывами удобнее всего использовать неодимовые магниты, имеющие отверстия, которые условно называют «под саморез». Однако можно использовать и любые другие элементы при условии их качественной обработки и надежной фиксации в корпусе сварочного держателя.
Как в ситуации с простейшим угольником, на завершающем этапе потребуется разметить и просверлить отверстия под крепеж во всех элементах фиксатора
Важно учитывать, что ключевым моментом всего процесса создания самодельных приспособлений является их геометрия
О том, как применять в работе магниты для сварки, смотрите в следующем видео.
Магнитные угольники Smart Solid: выбор профессионалов
Компания Smart Solid выпускает несколько модельных линеек магнитных фиксаторов. Вот несколько моделей данного производителя, которые пользуются наибольшим спросом в нашей стране.
- MAG 613/614/615. Фиксаторы этой серии построены на базе постоянных магнитов. 30°, 45°, 60°, 75°, 90°, 135° — углы, которые можно выставить при помощи угольников этого модельного ряда. Три модели отличаются только размерами и весом, который они способны удержать. Во всех угольниках этой серии применены мощные магниты из ферритового сплава. Магнитный угольник 615-й модели (старшая модель в линейке) может выдержать вес до 34 кг!
- MAG601 / MAG602 / MAG603 – еще одна модельная серия, которая отличается лишь размерами и мощностью. Устанавливаемые углы одинаковы во всех моделях серии и составляют 45°, 90°, 135°. Ферритовые неотключаемые магниты могут удержать вес от 11 кг у младшей модели до 34 кг – у старшей. В таком диапазоне можно выбрать устройство, подходящее для любых работ.
- MAG 610 – это не один угольник, а комплект из четырех магнитных фиксаторов одинаковой формы. 45°, 90°, 135° — углы, которые можно выставить с помощью этих угольников. Каждый из них выдерживает до 4 кг нагрузки, но благодаря распределению усилия между четырьмя фиксирующими элементами, комплект может удержать детали с гораздо более крупным весом. Плоский профиль, трубы, полосы, металлические профили – угольник одинаково хорошо удерживает детали различной формы. Магниты, используемые в конструкции изделия, неотключаемые, сделаны из феррита.

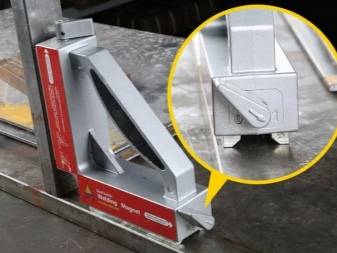

- MAG 605/606 – серия отключаемых магнитных фиксаторов, рассчитанных на выставление углов в 45°, 90°, 135°. Как и в других сериях, магнитные фиксаторы имеют одинаковую форму и углы. Благодаря возможности отключения, магнит удобно снимать и ставить на место. Справиться с этой задачей можно даже одной рукой! Старшая модель в серии способна справиться с нагрузкой в 24 кг.
Итак, магнитные угольники от компании Smart Solid – это полезный инструмент, способный существенно облегчить труд сварщика. При правильном использовании они могут позволить проводить мелкосерийные сварочные работы быстро и качественно. Несколько угольников разной конструкции удачно дополнят арсенал и помогут в трудовой деятельности, как профессиональному сварщику, так и новичку, который только начинает осваивать данное мастерство.
Преимущества магнитов
Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:
- Легкая и быстрая черновая сборка конструкции.
- Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
- Экономия времени на подготовительные операции в несколько раз.
- Крепления малогабаритны и не мешают сварке.
- Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
- Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).
Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.
Размеры
Магнитные приспособления отличаются небольшими габаритами, которые и делают их такими востребованными. Параметры длины, ширины и высоты оснастки с магнитами могут варьироваться, но независимо от модели и производителя все они компактны и удобны в работе. Средний вес изделия составляет порядка 1 кг.
Самым важным показателем является сила притяжения (удержания или прижима) магнитных уголков. Производители и поставщики могут указывать этот параметр в фунтах (LBS или lbs) и в килограммах (кгс). Максимальная величина этого показателя равняется 34 кгс или 75 lbs. Также можно встретить следующие величины: 11; 13; 22; 23; 24 кгс и другие.
Важно! Чем выше данный параметр, тем более тяжелые детали магнит может «держать» и тем лучше осуществляется фиксация. Не стоит для принятия решения о покупке принимать в расчет размеры в сантиметрах, лучше смотреть на силу притяжения
В зависимости от поставленных задач следует выбирать необходимую модель.
Это интересно: Особенности кабелей для сварочных аппаратов: рассмотрим по пунктам
Показатели выбора
Прежде чем начинать приобретать магнит для работ по сварке, необходимо подумать, для каких именно операций вы готовитесь его использовать. Более того, имеет большое значение объем данных работ и их периодичность. Если необходимо раз в году сварить каркас забора или теплицы, или заменить обшивку кузова прицепа для мотоблока — нет никакого смысла приобретать модель для профессионалов с фиксацией под произвольным углом в трех плоскостях, а вполне можно будет обойтись парой угольников.
Если же вы открываете бизнес и ясен объем сварки на полгода-год – тогда профессиональное устройство вполне окупиться за счёт увеличения продуктивности труда.
Есть также несколько единых правил и советов по выбору:
- Чем класс больше оснастки (и ее стоимость), тем длительнее она будет хранить собственные рабочие качества, в первую очередь геометрические размеры и силу прижима.
- Большая мощность магнитного поля дает возможность удерживать заготовки большей массы или длины. Модели среднего уровня удерживают до 35 кг.
- Большее число углов даст возможность проводить сварку многообразные конструкции.
Современные качественные устройства не оказывают неблагоприятного воздействия на стабильность сварочной электродуги. К несчастью, некоторые недорогие китайские кронштейны такое воздействие на качество сварки оказывают, и их лучше не допускать.
Возникает возможность вести сварку без подсобника. С ними возможна точная подгонка положения деталей с точностью до миллиметра — очень просто выключить на секунду магнит и передвинуть заготовку. Также значительно проще снимать их с готового изделия после сварки. Еще один плюс — при отключении магнита весь прилипший к нему стальной мусор сыпется сам. Нужно ли такое удобство и продуктивность запрашиваемых денег — решает каждый сам.
Качество отключаемого магнита должно быть высоким. Если он самопроизвольно выключится в ходе сварки — конструкция может распасться на заготовки и работу придется реконструировать.
Своими руками
Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.
Угольник – держатель
Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.
Алгоритм изготовления:
1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.
Важно! Углы должны быть максимально прямыми. 2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон
Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон
2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.
Важно! Углы обоих пластин должны совпадать. 3. Магнит фиксируется между заготовок, производится сборка
Магнит фиксируется между заготовок, производится сборка
3. Магнит фиксируется между заготовок, производится сборка.
4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.
5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.
Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек
Это исключит возможность загрязнения магнита и его размагничивания
Это исключит возможность загрязнения магнита и его размагничивания.
6. Рекомендуется еще раз проверить расстояние между углами.
7. Магнитный уголок готов к использованию.
Видео
Держатели горелки
Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.
Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.
- Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
- На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
- Хвостик болта, выходящий за пределы гайки, следует обрезать.
- Приспособление готово к применению.
Держатели массы
Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной . Видео поможет наглядно изучить процесс.
Сварочное зеркало
Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика
Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.
С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.
Критерии выбора
Перед тем, как приобрести магнит для сварочных работ, необходимо тщательно проанализировать вопросы, касающиеся режима использования устройства и сферы его применения. Нет надобности переплачивать за бренд и покупать чересчур дорогое приспособление, если оно будет применяться редко и не в профессиональных целях.
Поэтому при выборе магнита необходимо придерживаться ряда простых правил:
- Чем качественнее приспособление, тем дольше оно будет сохранять свои технические характеристики. Магнит находится в непосредственной близости с зоной сварки, в связи с этим он постоянно подвергается воздействию высоких температур, которые систематически ухудшают его свойства;
- Чем выше мощность поля, тем шире диапазон использования устройства. Серьёзные модели магнитов способны удерживать детали, масса которых достигает 35 килограмм;
- Чем выше перечень рабочих углов, тем более функциональным является устройство. Наиболее предпочтительны магниты со следующими значениями углов: 30, 45, 60, 75, 90 и 135 градусов;
- Чем больше количество углов, тем разнообразнее будет подход к выполнению сварочных работ.
Если позволяют денежные средства, то стоит присмотреться к приспособлениям с активатором магнита. Сегодня отечественный рынок представлен довольно большим количеством этих устройств.
Отключаемый магнит для сварки — это незаменимый помощник профессионала в его повседневной трудовой деятельности. Он позволяет эффективно выполнять сварочные работы самостоятельно, в период отсутствия подсобного работника. Но не стоит забывать, что, если выбран неподходящий магнит или его качество находится на низком уровне, может произойти ситуация, когда собираемая конструкция разрушится в самый неподходящий момент, тем самым нанеся непоправимый ущерб рабочему процессу.
Ценообразование
Ни для кого не секрет, что цена магнитов для сварки зависит в основном от марки производителя и наличия дополнительных функций, присутствующих в устройстве.
Важными факторами также являются:
- Тип приспособления;
- Величина силы сцепления;
- Возможность формирования нестандартных углов;
- Присутствие активатора магнитного поля;
- Уровень нагрузки, который могут выдерживать устройства.
Выяснить ориентировочную стоимость этих приспособлений можно посредством интернета, посетив тематические порталы и форумы.
Средний сегмент занимают магниты, представленные шестиугольной формой, которые не имеют включателя магнитного поля, но характеризуются неплохим удерживающим усилием. Их стоимость варьируется в пределах от 550 до 1500 рублей.
Самыми дорогими представителями сварочных магнитов являются устройства угольной формы, обладающие возможностью активации и отключения магнитного поля. Цена на это оборудование составляет 2500-3500 рублей.
Возможно вас заинтересуют другие материалы по выбору сварочного оборудования:
Заключение
Для осуществления качественных и безопасных работ, кроме традиционных видов оборудования, рекомендуется использовать дополнительные средства — магниты для сварки. Они являются незаменимыми помощниками для соединения деталей в различных плоскостях, позволяя быстро и комфортно изменять их положение и выбирать оптимальную позицию для проведения технологических операций.
Магнитные крепления широко применяются как профессиональными специалистами, так и сварщиками-любителями. Работы, проводимые с помощью этих приспособлений, делают сварной шов более аккуратным и точным.
Производители
CIMCO – немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.
ESAB – шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции
Foxweld – торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.
БАРС – российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.
Простой магнитный угольник собственными руками
Магнитный угольник имеет очень обычное устройство и очень доступен для самостоятельного изготовления мастеру, владеющему способностями слесарных работ. В большинстве случаев их производят собственными руками в трех случаях:
- проверка собственных сил и навыков;
- в продаже нет нужного размера;
- для сварки оригинальных изделий.
Магнит для сварки собственными руками
Для производства потребуется:
- металл листовой толщиной 2-3 миллиметра;
- круглый магнит (из старого динамика);
- втулки из немагнитного материала (пластик, эбонит и т.п.);
- гайки, винты с головкой впотай.
Очередность изготовления следующая:
На листе вычертить контуры держателя. Необходимо быть особо внимательным и пользоваться для размечивания только качественным и поверенным угольником и линейкой. От точности углов при размечивании зависит точность сборки ваших будущих конструкций.
Угловой шлифмашиной или лобзиком который работает от электричества вырезать детали и поровнять их кромки.
Порезать втулки в размер
Важно, чтобы они были строго одинаковые по высоте и имели ровные края.
Выбрать кусочек упругого пластика и закрепить магнит по его внутреннему отверстию.
Наметить места для крепежа, высверлить пластины (лучше вместе).
Собрать изделие, надев втулки на винты и поместив их и магнит между пластин.
Сила прижима изделия зависит о точности сборки и магнитных параметров металла, перед сваркой ее придется определять эксперементальным путем.
Разнообразие видов
Основная задача любого сварщика – это создание шва, по всем своим характеристикам не уступающего металлу, из которого выполнены соединяемые конструктивные элементы. При создании как сложных, так и простых изделий и конструкций, не обойтись без угольников и других фиксаторов на базе неодимовых магнитов разной формы.
Жестко зафиксировать собираемую конструкцию можно, конечно, при помощи более привычных устройств. Речь в данном случае идет о струбцинах и распорках разных габаритов и конфигурации. Помимо этого, достаточно широко используются установочно-крепежные устройства и закрепляющие приспособления.
Каждый из перечисленных видов имеет свои конструктивные особенности, а также явные плюсы и не менее значимые недостатки. В том или ином конкретном случае выбор делается с учетом особенностей используемых материалов и специфики проводимых сварочных работ. Со своей стороны современные приспособления на основе качественных магнитов смогли гармонично объединить все основные плюсы уже существующих крепежных устройств.
На сегодняшний день можно выделить несколько разновидностей рассматриваемых приспособлений.

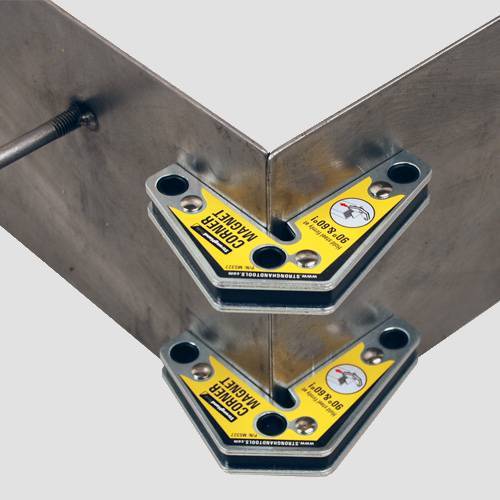

Магнитные треугольники. Конструктивно это две металлические пластины треугольной формы, между которыми располагаются магниты. Углы данной конструкции могут быть фиксированными или же регулируемыми.
Независимо от особенностей конструкции и функциональности, все доступные на сегодня магнитные фиксаторы для выполнения сварочных работ можно разделить на две основные категории. И речь в данном случае идет об универсальных приспособлениях и более простой модификации держателей, то есть, угольниках.

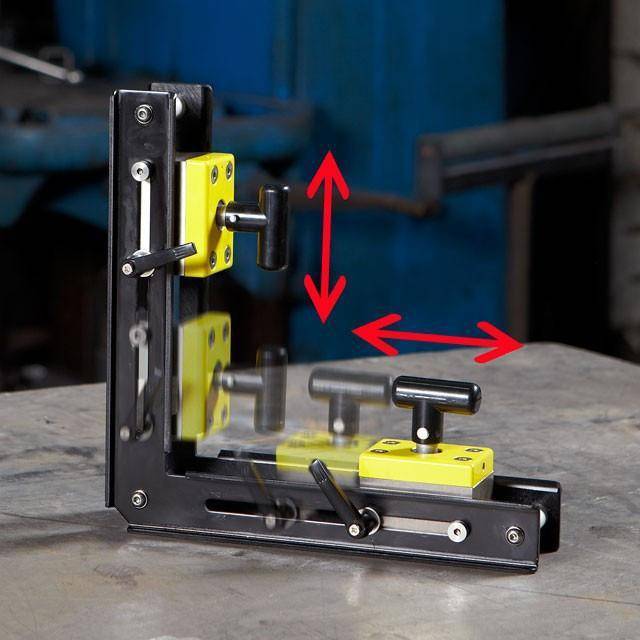

Универсальные
При описании данной разновидности магнитных фиксаторов в первую очередь следует акцентировать внимание на такой важной характеристике, как функциональность. Благодаря соответствующим эксплуатационным показателям такие устройства широко используются в самых разных сферах и отраслях. Они позволяют с минимальными временными затратами и усилиями соединять под любыми углами разнообразные элементы
Они позволяют с минимальными временными затратами и усилиями соединять под любыми углами разнообразные элементы
При этом последние могут иметь плоскую, цилиндрическую и даже угловатую конфигурацию
Они позволяют с минимальными временными затратами и усилиями соединять под любыми углами разнообразные элементы. При этом последние могут иметь плоскую, цилиндрическую и даже угловатую конфигурацию.
Важно также учитывать, что универсальные магниты могут фиксировать детали будущего изделия в двух плоскостях: горизонтальной и вертикальной. Подобная возможность обеспечивается за счет регулировки углов фиксаторов в широком диапазоне. Помимо всего прочего, к неоспоримым преимуществам таких держателей относится повышенная устойчивость к воздействию высоких температур
В итоге устройства способны выдерживать брызги раскаленного металла, которые часто являются неотъемлемой составляющей процесса сварки
Помимо всего прочего, к неоспоримым преимуществам таких держателей относится повышенная устойчивость к воздействию высоких температур. В итоге устройства способны выдерживать брызги раскаленного металла, которые часто являются неотъемлемой составляющей процесса сварки.
Максимальная точность установки всех соединяемых элементов обеспечивает ровность, качество и эстетичность сварочного шва. В итоге применение универсальных магнитных держателей позволяет мастеру существенно расширить область деятельности. Параллельно многократно уменьшаются физические затраты и максимально ускоряется выполнения работ любой сложности. Также в перечень явных плюсов входят удобное позиционирование, максимальная простота использования, отсутствие воздействия на сварочную дугу и повышенное усилие магнитного поля.
Угловые
На данный момент это наиболее распространенный тип магнитных приспособлений для сварки. К его главным отличительным чертам относятся простота конструкции и максимально доступная стоимость. Угольники позволяют оперативно и более чем надежно соединить в одно целое элементы будущих металлоконструкций. Они могут быть металлическими уголками, профилями, а также трубами разного сечения. Помимо всего прочего, магнитные угольники эффективно используют при работе с заготовками из листового металла.
Подобные приспособления могут быть стреловидными, треугольными или шестиугольными. В первом и втором случае речь идет об устройствах, с помощью которых можно закреплять детали под углами 45, 90 и 135 градусов. Угловой диапазон шестиугольных сварочных магнитов включает в себя также отметки 30, 60 и 75 градусов.
