Мотокоса Stihl регулировка карбюратора

Инструкция по эксплуатации: меры безопасности

Описываемое выше оборудование необходимо использовать, надев специальную одежду и используя оснащение. Одежда не должна мешать при работе. Выбирать следует ту, которая хорошо прилегает к телу. Нужно исключить широкие рукава, которые могли бы зацепиться об кустарники, древесину или подвижные детали агрегата.

Важно снять галстуки и шарфы. Это касается и украшений

Прежде чем запустить бензокосу «STIHL FS 55», вы должны надеть защитные сапоги, которые имеют шероховатую подошву. Важно использовать и специальную защитную каску и очки, которые исключат повреждение органов зрения.

Если вы часто сталкиваетесь с необходимостью скашивания травы на участке, то специально для этого можно использовать современные устройства по типу триммеров или газонокосилок. Среди прочих решений на современном рынке представлены бензокосы, с помощью которых можно поддерживать прилегающую территорию в ухоженном состоянии.

В качестве одного из важных преимуществ бензокосы выступает то, что она не привязана к источнику питания по принципу электрических агрегатов. А вот использовать такое оборудование можно даже на неровных участках и в труднодоступных местах, сюда следует отнести территории под кустарниками.

STIHL FS 38

бензиновый, 650 Вт, оснастка: леска, вес 4.1 кг

295,00 р. от 7 продавцов

11 лет на сайте пользователь #95978

кто знает ,можно ли нож на этот триммер поставить ?

11 лет на сайте пользователь #70457

Нет, слабоват он для ножа.

11 лет на сайте пользователь #95978

6 лет на сайте пользователь #617577

На этот триммер ставится «голова» с 3-мя инерционными пластмассовыми ножами- очень хорошая альтернатива металлическим ножам. поверьте на слово.

8 лет на сайте пользователь #227236

как отрегулировать эту мотокосу, на «холостых» работает , под нагрузкой глохнет, можно немного покосить.только периодически нажимая на «газ», но сильно устает от этой «дрочиловки» правая рука, легче обыкновенной косой сшибать верхушки..

5 лет на сайте пользователь #684876

fedorov.stepan, что за голова, фото скиньте в личку. Новые цены fs 38 см http://airtehno.by/STIHL/kustorezyi-i-motokosyi/

8 лет на сайте пользователь #245476

Это скорее всего проблемы с карбюратором. Сколько вашему триммеру? Если новый то в гарантию, если старик, то есть ещё вариант что сальники накрылись, но это ооочень редкий случай. Так же есть две распространённых болезни. С годами забивается либо глушитель, либо выхлопное окно цилиндра, по звуку работы мотора определяется как правило опытным мастером ещё при заводке мотора. А вторая болезнь в последнее время это катушки зажигания на fs38 и fs55, там всё одинаковое. Также проверьте топливные шланги, не растрескались ли они (ещё не видел такого на этих триммерах но всё же. ). Винт обозначенный буквой L регулировать не советую, да и H тоже. Первый это регулировка на низких оборотах, второй бывает с завода с пластиковым ограничителем, отвечает за максимальные обороты. Если коса работала нормально, потом появились проблемы, то для начала нужно промыть карбюратор, потом уже смотреть регулировки, сами по себе регулировки не сбиваются, а грязь из карбюратора регулировкой не уберёшь. Бывает что люди так отрегулируют что на звук работает нормально, но потом ремонтируют мотор. В триммерах и бензопилах помимо охлаждения воздушного снаружи двигателя рёбрами цилиндра есть ещё понятие внутреннего охлаждения за счёт испарения топлива, и вот если его для этого будет недостаточно, то за пол часа вы угробите мотор. Это бывает при подсосе воздуха через сальники или другие возможные места или при неправильной регулировке карбюратора (винт L). Максимальные обороты выставляются по электронному тахометру и на триммерах не более 10000. Узнать сколько максимальные обороты и стандартные регулировки можно из оригинальной инструкции по эксплуатации для вашего инструмента.

Инструкция по ремонту

Бензокоса «STIHL FS 55», аннотация по эксплуатации которой поставляется в комплекте и должна быть вами исследована до работ, представляет собой высокотехнологичное оборудование, которое не является сложным в обслуживании. Вы сможете без помощи других производить ремонт и регулировку. Что касается карбюратора, то это дело 5 минут.

Основными неуввязками неисправности карбюратора могут стать поломки и засор. Для того чтоб узнать причину, следует открутить крышку топливного фильтра и вытащить сетчатый фильтр. Если на нем скопилась грязюка, то поможет продувка либо промывка в бензине. Если вы отыскали видимые конфигурации на фильтре, то его следует поменять на новый.

Возможно окажутся повреждены ещё и патрубки подвода горючего. Отказ от работы пускового устройства карбюратора может произойти из-за зазоров. Для промывки употребляется бензин либо ацетон. Карбюратор может быть продут сжатым воздухом, для этого можно использовать комфортную практику ремонта. Разгерметизированы возможно окажутся выпускной либо впускной трубопровод, также корпус дроссельных заслонок и те места, где детали карбюратора связаны меж собой. Если вы столкнулись с вышеупомянутой неувязкой, то удостовериться в ней можно при помощи мыльного раствора, который наносится на подходящий участок.

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

неудовлетворительное качество очистки бензина;
засор воздухофильтра;
скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

вы слишком долго работаете на мотокосе или триммере без перерыва;
заправлено некачественное топливо;
отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

недостаточно бензина или кислорода в создаваемой горючей смеси;
запуск мотора происходит после 10 и более неудачных попыток;
двигатель стучит, клацает при работе и т. д.;
деформируется рабочий поршень.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

сломается поршень;
численность попыток неуспешного старта двигателя резко возрастёт;
топливная смесь будет содержать слишком мало бензина;
резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Это интересно! В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
Мембранный насос нагнетает необходимое количество бензина.
Далее бензин проходит через штуцер двигателя.
Топливо проходит через втяжной и вытяжной клапаны.
Осуществляется фильтрация топлива с помощью сетчатого фильтра.
Через игольчатый клапан оно же поступает в камеру с мембраной.

Стадийность работы карбюратора заключается в следующем.

Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.

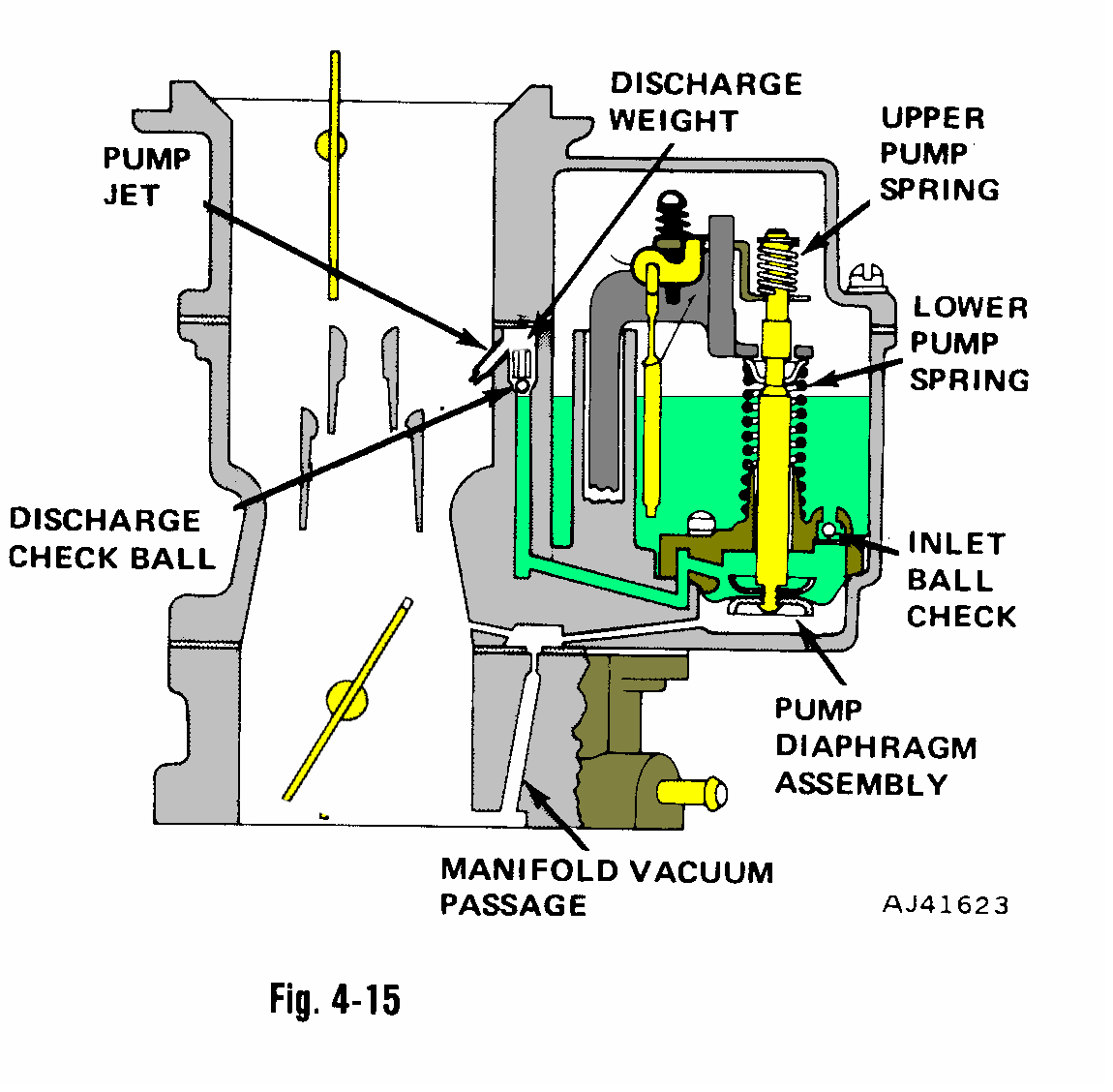

Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.

Однако на качестве деталей экономят, вынуждая потребителя чаще их менять. Проверьте, какие совместимые детали предлагают некитайские компании для вашего устройства.

Заводские параметры модели

Бензокосилка Штиль в этой комплектации выделяется солидными заводскими параметрами.

Технические характеристики триммера включают:

объем штатного цилиндра ДВС – 27,2 см3;
мощность штатного мотора – 0,9 л. с.;
вместительность бака для заправки топливной смесью – 330 мл;
расход горючего при работе под высоким нагрузками – 320 мл/ч;
максимально возможный диаметр скашивания при использовании лески – 38 см;
диаметр срезания при использовании ножа – 25,5 см;
максимальное звуковое давление при работе с металлическим ножом– 109 дБ.

Триммер Штиль FS 38 обладает небольшими габаритами и малым весом. Масса модели в готовом к работе виде составляет 4,1 кг, а длина без режущего оборудования – 147 см.

Ремонт триммера Stihl своими руками и инструкция по эксплуатации ФС-38 и пятьдесят пять (Stihl FS), регулировка карбюратора

Человеку присуще облагораживать то место, в каком он проводит львиную долю собственного времени. Обитатели городов прибегают к услугам дизайнеров, или сами стараются что-то поменять в собственном доме, приобретают новейшую мебель, обои, чтоб, придя домой после сложного денька, можно было морально отдохнуть и расслабиться в подходящей обстановке. У обитателей собственных домов, находящихся за чертой городка, совершенно другие заботы и требования. Необходимо вовремя скашивать кусты, травку, разный сухостой, пристально смотреть за состоянием приусадебного участка и сада. Понятно, что для этого требуются несколько другие средства заслуги комфорта. И здесь на 1-ый план выходит новое детище инженерной мысли косилки компании Stihl.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами. Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр. Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

Винт регулировки холостого хода;
Винт регулировки подачи топливной смеси
Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота. Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке. Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает. Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда. Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

Запас оборотов для триммерной головки;
Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
Спокойная работа двигателя на холодном ходу;
Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух. Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов. Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

Режущий элемент перестанет вращаться на холостом ходу;
Понизится расход топлива.
