Можно ли резать провода под напряжением

Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.

Работа под напряжением безопаснее?

Есть мнение, подтвержденное многолетней практикой зарубежных компаний, что работы под напряжением в отдельных случаях, даже безопаснее чем с отключением питания. У французских электриков распространена поговорка: «Лучше работать под напряжением, зная об этом, чем без напряжения, полагая что его нет.»

Например если вы работаете в дачном хозяйстве, нет никаких гарантий, что кто-то из нетрезвых садоводов любителей, имеющих минимальные познания в электричестве, не придет на КТП и наплевав на все ваши технические мероприятия, самовольно включит отключенный рубильник.

А еще у очень многих стоят генераторы, которые они тут же запускают как только погаснет свет. И не факт, что при этом напряжение не пойдет в питающую линию.

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Подключение ввода под напряжением

Отсчитывать изоляторы следует от траверсы. 16.4.10. Установка трубчатых разрядников на ВЛ 35, 110 кВ под напряжением допускается при условии применения изолирующих подвесных габаритников, исключающих возможность приближения внешнего электрода разрядника к проводу на расстояние, менее заданного. Запрещается находиться в зоне возможного выхлопа газов при приближении внешнего электрода разрядника к проводу или отводе электрода при снятии разрядника. Приближать или отводить внешний электрод разрядника следует при помощи изолирующей штанги. 16.4.11. Запрещается приближаться к изолированному от опоры молниезащитному тросу на расстояние менее 1 м. При использовании троса в схеме плавки гололеда допустимое расстояние приближения к тросу следует определять в зависимости от напряжения плавки. 16.4.12. Запрещается работать на ВЛ и ВЛС, находящихся под напряжением, при тумане, дожде, снегопаде; в темное время суток, а также при ветре, затрудняющем проведения работ на опоре.

Раздел 15, Глава 5

Как соединить провода электропроводки

Соединять провода электропроводки можно несколькими способами.

Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.

Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.

READ Как подключить поддомен к другому хостингу

После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.

Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.

Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.

Советы в статье «Как соединить провода?» здесь.

Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.

К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.

Источник

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Способы соединения проводов

Приступая к монтажу электросети, необходимо четко помнить одно важное правило: соединение проводов и кабелей должно выполняться в распределительной коробке. Она может располагаться на стене или в стене

Такой подход обеспечивает доступность контакта, возможность его быстрого ремонта или восстановления. Если пренебречь этим правилом, то добраться до него будет сложно, придется снимать отделку.

Чтобы разобраться с тем, как правильно соединить провода собой, вспомним, какие существуют способы:

• скрутка с последующей сваркой или пайкой;
• клеммные колодки;
• пружинные клеммы WAGO;
• болтовое соединение.

Если нужен контакт жил разного сечения, материала (медь и алюминий) соединение таких проводов разрешено только в распределительной коробке одним из перечисленных способов. Задачей электрика является получить надежный, качественный контакт. При этом ему проходится соединять разные виды соединительных проводов. Какой из способов выбрать, каждый решает сам, исходя из своих предпочтений и навыков. Кроме того, необходимо учитывать материал жил, их количество, сечение, месторасположения (улица, помещение, скрытая или открытая прокладка).

Примеры соединения проводов

Скрутка проводов

Популярность скрутки понять несложно, ведь для ее выполнения понадобятся только пассатижи и изолента. Если все сделано правильно, контакт прослужит много лет. Однако ПУЭ не рекомендует этот способ для долговременных соединений. Опыт его применения показал, что малейшие погрешности приводят к плачевным результатам. Электрики делают скрутку, используя ее как первый этап соединения или временный вариант.

Еще совсем недавно проводку в домах выполняли из алюминия. Сегодня электрики отдают предпочтение меди. Это обусловлено тем, что добиться надежного контакта алюминиевых жил очень сложно. К тому же этот металл быстро ломается, поддается коррозии. Поэтому на смену алюминию пришли медные провода. Как соединить их между собой при помощи скрутки:

• зачистить изоляцию на концах длиной не менее 5 см;
• скрутить оголенные концы, накручивая их друг на друга;
• тщательно изолируют жилы изолентой или специальными колпачками.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий

Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

Преимущества

Как соединить антенный кабель между собой

В сравнении с кабелем, традиционно применяемым для этих целей, провод СИП имеет определённые преимущества, выражающиеся в следующем:

• При его прокладке невозможно перехлёстывание фазных проводников, нередко случающееся с обычными проводами;
• Подключение изолированным кабелем может быть выполнено своими руками;
• СИП обеспечивает высокую надёжность доставки энергии при любых климатических условиях;
• Изделия этого класса отличаются высокой прочностью, относительно низкой стоимостью и долговечностью.

Помимо этого, при эксплуатации этих проводов заметно снижаются реактивные потери за счет особых свойств изоляционной защиты. Конструктивные особенности СИП способствуют упрощению его прокладки в процессе проведения монтажных работ.

По составу соединяемых проводов эти изделия делятся на несколько классов, отличающихся по своему назначению.

Укладка провода

Чтобы провод не подвергался повреждениям и прослужил долго, в процессе его укладки руководствуются правилами:

Расстояние между проводами разной силовой нагрузки составляет:

• 100 мм для проводов до 10 кВ;
• 250 мм для проводов от 20 до 35 кВ;
• 500 мм для кабелей от 110 до 220 кВ.

Укладка происходит в определенную погоду. Нормой считается проведение работ в сухую, ясную погоду при отсутствии осадков. Зимой кабель подвергается предварительному нагреву. При температуре от.20 работы на улице ведутся не более 1 часа.

Материалы и техника

Песчаная постель используется при слишком твердом грунте. Если земля в траншее мягкая и рыхлая, допускается не укладывать на дно песок. Тогда провод обязательно нужно заключить в защитный кожух, который убережет его от повреждений.

Процесс укладки песчаной постели требует использования обычного речного песка, так как иное не сказано ни в СНиП, ни в ПУЭ. Подвоз песка осуществляется заранее на строительную площадку.

Песчаная постель делается на протяжении всей траншеи и трассы для укладки кабеля. Песок насыпают на глубину не менее 10 см совковой лопатой и разравнивают. В конце необходимо обязательно утрамбовать подушку. Для этого используют ручной вибратор.

Если инструмент достать сложно, можно создать самодельную трамбовку: взять брус по ширине траншеи и приделать к нему ручки. После засыпки песка проходиться брусом по поверхности.

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Как подсоединиться к проводу не разрезая его

Очень часто электрикам приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов.

Примером может послужить подключение частного дома к ВЛ 0,4 кВ или подключение квартирного электрощитка к подъездным электрическим стоякам. В обоих этих случаях линия проходит, возможно, совсем недалеко – вот они, заветные 220 или 380 вольт с необходимым резервом по мощности, до них рукой подать. Но как же к ним подключиться?

Поскольку проблема эта распространенная и давно известная, то и вариантов ее решения накопилось уже достаточно много, и в этой статье мы попробуем рассмотреть их подробно.

Самый первый способ создания ответвления, который приходит на ум – это старая добрая скрутка. Тут уж мудрить не приходится – если провод изолированный (СИП, к примеру), то он зачищается в месте контакта, а линия-ответвление наматывается на него с большим количеством витков для обеспечения большой площади контакта.

Разумеется, тому, кто решился на скрутку, придется считаться с тем, что:

— в священной для каждого электромонтажника книге – ПУЭ – о скрутках отзываются крайне неодобрительно и практически предают их анафеме. Поэтому электрик, выполнивший скрутку, берет на себя повышенную ответственность;

— скрутка возможна только если материал провода магистрали и ответвительной линии одинаков. То есть, медь – к меди, алюминий к алюминию. Иначе, скрутка долго не продержится и может стать причиной самых серьезных проблем;

— скрутку стоит делать, если вы уверены в том, что сделаете ее хорошо и качественно. Если сомневаетесь в своем опыте и квалификации – пользуйтесь специальными сжимами или колодками.

Рис. 1. Универсальная ответвительная клеммная колодка ДКС

Колодки одобрены ПУЭ. Но здесь есть тоже несколько «но». Во-первых, для применения клеммной колодки магистральный провод нужно разрезать. Это совсем нежелательно. Во-вторых, клеммная колодка – это винтовое соединение, нуждающееся в систематическом обслуживании и протяжке контактов.

Это тоже не очень удобно. Ну и, в-третьих, клеммная колодка практически ничем не защищена ни от атмосферных осадков, ни от механических воздействий. Одним словом, надежность ответвительного соединения клеммной колодкой очень низкая. Поэтому лучше пользоваться ответвительными сжимами.

И такие сжимы выпускаются в достаточно большом ассортименте. Наиболее популярны среди них так называемые «орехи». Конструкция у них следующая: магистральный и ответвительный провод с разных сторон прижимаются к контактной плашке из анодированной стали с помощью четырех винтов и пластин с желобками. Весь этот «бутерброд» закрывается карболитовым корпусом, который стягивается двумя пружинными кольцами.

Рис. 2. Ответвительные сжимы («Орешки»)

Маркировка «орешков» включает в себя букву «У» и трехзначный номенклатурный номер. Орехи хороши тем, что позволяют соединять алюминиевые и медные провода, так как конструкция этих сжимов исключает их прямой контакт – стальная плашка является «посредником». Кроме этого, для соединения орехами магистральный провод не нужно разрезать, а сечения соединяемых проводов могут быть самыми разными: от 4 до 150 кв. мм. для магистрального провода и от 1,5 до 120 кв. мм. для ответвительного.

«Орехи» – это, конечно, хорошо, но хотелось бы большего. В частности, не очень удобно то, что для соединения проводов их необходимо зачистить от изоляции. И под напряжением производить монтаж «орешков» не то, что неудобно – попросту опасно. Вдобавок, степень защиты сжима «орех» от внешних воздействий часто оставляет желать лучшего – всего IP20.

Монтаж ввода

Для подключения нового отпаечного ввода (кабелем или другим проводом СИП, сечением 16мм2), ниже существующей линии устанавливается дополнительный крюк. Делается это с помощью бандажной ленты и скреп.

Очень подробный пошаговый разбор по работе с лентой и инструментом для этого, все ошибки монтажа рассмотрен в статье «Правила и ошибки при работе с бандажной лентой и выбор скреп».

Если на ж/б опоре есть отверстия или стойка изготовлена из дерева — применяют сквозные крюки. Бандажная лента в этом случае не нужна.

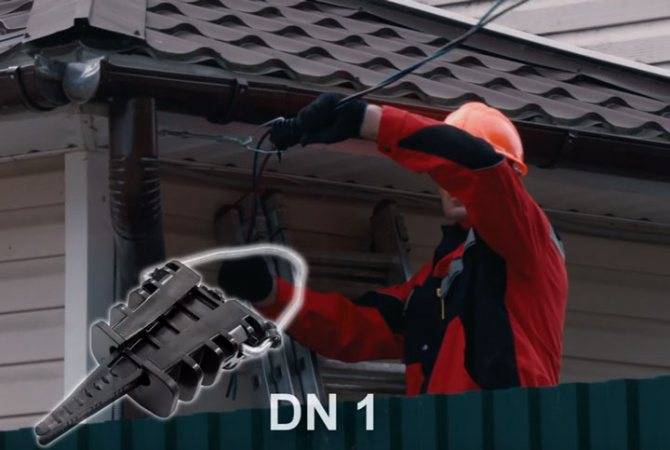

В анкерном зажиме закрепляется провод, при этом оставляется запас в виде шлейфа сантиметров 40-60 для подключения к основной магистральной линии. Анкер одевается на кронштейн.

После этого второй член бригады поднимается на фасад дома, натягивает ввод и отмеряет место установки другого анкерного зажима на конце ввода. Затем спустившись, на земле заводит СИП в зажим и крепит его в анкере. После чего закрепляет все на стене дома.

Весь монтаж, включая ввод провода в автомат или распредщиток, нужно выполнить до момента подключения концов на опоре.

Если у вас используется для ввода кабель, то первым делом вы должны его натянуть и закрепить от опоры до здания, использую несущий трос. Дальнейшее подключение происходит аналогично самонесущему проводу.

Источник



Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

5 простых правил

Если необходимо соединить между собой два конца кабеля СИП, пребывающих под напряжением, монтажные работы проводят исключительно в сухую погоду. Сырость, влага и осадки могут привести к удару электрическим током. Даже при соблюдении всех правил безопасности, выполнение работ во время дождя категорически запрещено. Также, стоит отказаться от соединения проводки при недостаточном освещении или ночью.

Рабочая одежда должна соответствовать правилам безопасности. Какой бы жаркой погода не была, руки и ноги должны быть полностью сокрыты тканью. Наиболее безопасным считается применение специальных костюмов с повышенной термозащитой.

Многие люди, в том числе и имеющие образование электромонтера, используют особую комбинацию под названием «орех». Этот тип соединения запрещено использовать с проводом СИП, который размещен на фронтоне жилого дома. В этом случае применяются специальные монтажные зажимы.

Если есть возможность, необходимо отключить подачу электропитания. Если обрыв произошел после установленного автомата, выключить напряжение не составит труда. В этом случае с кабеля снимается нагрузка, а оборудование работает на холостом ходу или вовсе отключена.

Для проведения монтажных работ используют специальные технологические карты. Обязательно наличие у работника средств защиты – прорезиненные перчатки, указатели напряжения, заизолированные инструмент с резиновыми ручками, специальная обувь, защитные каски.

Правила перемещения в зоне шагового напряжения

Для того, чтобы не оказаться жертвой напряжения шага неподалёку от оборванного провода косильной лески электрических передач, следует в обязательном порядке соблюдать правила перемещения в зоне шагового напряжения.

Для начала покиньте зону опасности, удалитесь на безопасное расстояние более 8 м. Для передвижения в зонах действия токов замыкания на землю используйте « гусиный шаг », без отрыва ног друг от друга. Прикасаться к предметам и людям в зоне растекания токов КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.

Иногда для перемещения в потенциально опасных зонах рекомендуют использовать прыжки на сомкнутых ногах или при помощи одной ноги. Такое способ передвижения в зоне шагового напряжения считается безопасным, поскольку ноги человека при касании земли сомкнуты друг к другу либо человек касается земли только одной ногой.

Такой способ перемещения является безопасным, НО здесь есть свои подводные камни. Стоит человеку споткнуться и стать на расстояние шага, либо человек упадет всем телом на землю и тогда через руки локти и ноги произойдет воздействие повышенного шагового напряжения (так как расстояние между точками соприкосновения будет значительно больше расстояния шага), что может закончиться летальным исходом. Поэтому для перемещения из опасной зоны на землю наиболее безопасен «гусиный шаг».

Для безопасного перемещения в зоне действия шагового напряжение, например для освобождения человека, следует использовать особые электрозащитные средства в виде диэлектрических бот или галошей.

Если к месту обрыва провода возможно приближение людей, до момента отключения поврежденной косильной лески необходимо предупредить их об опасности поражения электрическим током.

Соединение электрических кабелей

Начнём с соединения электрических проводов. Предположим, что у нас в электрическую коробку заходят три провода, и их нужно соединить между собой. Как это делается? Для начала необходимо обрезать лишний кабель и оставить кабель такой длины, чтобы он не мешал размещению кабелей в электрической коробке, но в тоже время и не был сильно коротким, потому что слишком короткий кабель и зачистить толком нельзя, и соединить не получится нормально. Из коробки он должен выходить примерно на 5 см, потом мы его всё равно обрежем.

Теперь делаем следующее: зачищаем каждый кабель на длину примерно 2–2,5 см. Аккуратно надрезаем, стараясь не повредить внутренний проводник. Здесь технология одна и та же для всех видов проводников – и для алюминиевых, и для медных, и для одножильных, и для многожильных.

Скручиваем жилы. Скручивать их можно в любую сторону, в какую вам нравится.

Для этого можно использовать плоскогубцы либо собственные руки, если вам их не жалко. Скручиваются, естественно, только многожильные кабели. Если у вас кабель одножильный, то его просто зачищаем. Ту же процедуру производим со вторым кабелем, потом с третьим: снимаем изоляцию, зачищаем, скручиваем. Затем берём два кабеля, прислоняем их изоляцией к изоляции и плотно делаем такую скрутку:

Далее прикладываем третий кабель, также изоляцией к изоляции, и как можно более плотно – это очень важно для дальнейшей работы вашей электрической проводки – накручиваем его на два остальных кабеля

Большинство электриков рекомендуют после скрутки обрезать скрутку там, где закончился последний кабель. Он заканчивается чуть раньше, чем два остальных.

Для чего это делается? Во-первых, откусываем лишнее. Сильно торчащая скрутка нам не нужна, её неудобно изолировать, и она будет плохо сидеть в коробке. Во-вторых, у нас получается что-то вроде холодной сварки.
