Принцип работы карбюратора
Карбюратор мотокосы постоянно работает по одному и тому же принципу.
Функционирование узла выглядит следующим образом:
- Сначала в результате такта всасывания воздуха мотором в диффузоре создается определенное разряжение, которое приводит к подсосу воздушных масс;
- Одновременно сквозь жиклеры из камеры сгорания просачивается горючее, которое впоследствии смешивается с воздухом. После обогащения воздухом бензин начинает постепенно распыляться, в результате чего образуется воздушно-топливная смесь;
- Далее готовая смесь попадает в цилиндр ДВС, где на нее воздействует поршень. В верхней точке подъема поршня топливо воспламеняется искрой, которую генерирует свеча зажигания мотокосы;
- В связи с тем, что внутренняя полость под мембраной посредством канала соединена с воздухом из окружающей среды, при подъеме мембраны происходит открывание клапана. Это приводит к подаче воздуха в полость под мембраной;
- Как только камера заполняется топливной смесью, мембрана быстро возвращается в свое изначальное положение. При этом клапан также закрывается.
Схема работы узла повторяется постоянно, на протяжении всего цикла эксплуатации садового триммера.
В каких случаях требуется проводить настройку карбюратора?
Стабильная работа карбюратора мотокосы во многом зависит от его правильной настройки.
Регулировка узла требуется в следующих случаях:
- после обкатки нового триммера, когда во время работы было израсходовано 4–5 полных баков топлива;
- при частой замене оператором марки используемого для заправки бензина;
- в результате резкого изменения погоды;
- из-за продолжительного хранения триммера;
- в результате произвольного выкручивания регулировочных болтов мотокосы, вызванного сильной вибрацией ее мотора;
- из-за резкого увеличения количества потребляемого триммером горючего.
Отрегулировать карбюратор мотокосилки также потребуется в тех случаях, когда на свече зажигания инструмента быстро появляется нагар, а также при резком увеличении объема выбрасываемых триммером выхлопных газов.
Регулировка карбюратора
Перед регулировкой карбюратора промойте воздушный фильтр. Рекомендуется промывать его после каждых 10 часов работы. После этого можно приступать к регулировке. На фотографии для примера изображен карбюратор бензинового триммера PRORAB-8406. Цифрами обозначены регулировочные винты, которые мы будем использовать.
Регулировочные винты карбюратора бензинового триммера PRORAB-8406
Назначение регулировочных винтов:
- Винт регулировки подачи топливной смеси.
- Винт регулировки холостого хода.
- Винт ограничения максимальных оборотов.
Заведите бензокосу и подождите пока она прогреется.
Проверьте, открывая дроссельную заслонку, как двигатель набирает обороты. Продолжайте отворачивать винт №1 по четверти оборота до тех пор, пока двигатель при прогазовке не начнет уверенно набирать повышенные обороты. Это будет момент наиболее экономичной стабильной работы двигателя. У бензинового триммера PRORAB-8406 регулировочные винты заворачиваются по часовой стрелке, откручиваются — против, у некоторых других марок бензокос может быть наоборот.

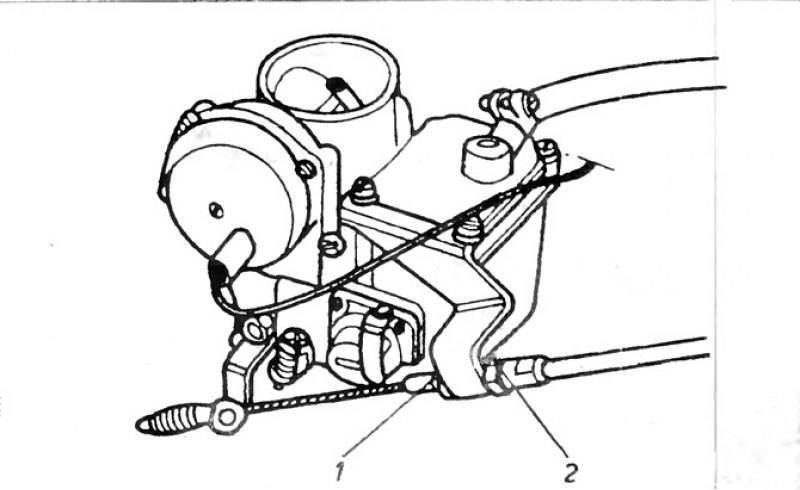

Приступаем к регулировке малых оборотов. Винт №2 ограничивает возвратное движение рычага дроссельной заслонки — заворачивая его, мы повышаем обороты холостого хода, откручивая — уменьшаем. Отрегулируйте так, чтобы двигатель уверенно работал на малых оборотах и даже немного ускоренно (для лучшего пуска), но чтобы катушка с леской или нож не вращались, а до начала их вращения был достаточный запас оборотов. Если двигатель будет плохо заводиться, еще увеличьте обороты на холостом ходу.
После регулировки подачи топливной смеси и малых оборотов проверьте, как двигатель бензокосы будет работать на максимальных оборотах. При необходимости, ограничьте максимальные обороты до необходимого уровня с помощью полого винта №3. Ослабьте фиксирующую гайку и вкручивайте винт для уменьшения максимальных оборотов или отворачивайте для увеличения.
В дальнейшем может возникнуть необходимость подрегулировать карбюратор триммера. Например, если двигатель при работе на полной нагрузке начнет плохо набирать обороты, отверните винт №1 еще на четверть оборота. При затрудненном пуске увеличьте обороты холостого хода. Влиять на работу бензокосы могут и погодные условия, и качество топливной смеси. От вибрации могут и сами регулировочные винты провернуться.
Диагностика и регулировка карбюратора своими руками может занять всего несколько минут.
Чтобы сделать всё правильно, запустите мотор. Ваши действия заключаются в следующем.
- Отыщите предельные обороты на холостом ходу. Для этого выкрутите винт L вправо, а затем влево. Шаг поворота – четверть оборота против часовой стрелки.
- С помощью винта T вы можете настроить холостые обороты мотора: возрастание при поворачивании винта по часовой стрелке, уменьшение – наоборот. Отрегулированный движок уверенно работает без нагрузки и без разогрева. Прогретый – не завышает обороты.
- Если вы настраиваете не мотокосу, а триммер, то повороты винта T задают больший запас по оборотам в минуту. Для устройств обоих типов задаются стабильные обороты при выборе ножом (или леской) высоты скашивания.
- Последним поворачивают винт H. Он задаёт темпы подачи бензина с воздухом на близких к максимальным оборотах, мощность движка, температуру прогрева мотора и потребление топлива.
Предлагаем ознакомиться Нолина обрезка Для настройки мотора с винта H сделайте следующее.
Откройте дроссель и выжмите газ на максимальных оборотах.
Покрутите винт H по часовой стрелке, пока не снизятся обороты мотора.
Крутите медленно этот же винт против часовой стрелки, пока двигатель не выдаст непостоянные обороты.
Немного проверните винт обратно (по часовой стрелке), пока мотор не заработает ровно
Важно уловить эту грань.. Результат точной регулировки – полное сгорание топлива и бело-коричневатый цвет свечи зажигания
Залитая бензином свеча гораздо темнее незаливаемой
Результат точной регулировки – полное сгорание топлива и бело-коричневатый цвет свечи зажигания. Залитая бензином свеча гораздо темнее незаливаемой.
Как отрегулировать карбюратор бензокосы, смотрите далее.
Регулировка карбюратора бензокосы своими руками
Независимо от модели садового инструмента, регулировка карбюратора триммера требует тщательной предварительной подготовки. Владельцу мотокосы потребуется проверить свечу зажигания, воздушный фильтр и сам карбюратор. В случае наличия загрязнений все элементы нужно очистить, или, при необходимости, заменить.
В штатной комплектации триммера предусмотрены 3 регулировочных болта. Первый из них – маркируется буквой L, и служит для настройки двигателя при его работе на малых оборотах. Второй болт – маркируется буквой H, и необходим для регулировки ДВС при его работе на максимально высоких оборотах. Третий болт может маркироваться буквами T или LA – с его помощью оператор может настроить работу двигателя на холостых оборотах.
Процесс настройки карбюратора мотокосы выглядит следующим образом:
- Для начала нужно провести ряд действий с регулировочным болтом L. Для этого его следует повернуть по часовой стрелке до упора. После этого болт L потребуется повернуть на половину оборота в противоположном направлении. Это даст возможность настроить оптимальное обогащение топливной смеси кислородом при работе мотора на низких оборотах;
- Затем потребуется отрегулировать работу ДВС в режиме холостых оборотов. Для этого нужно поочередно поворачивать болт T в разные стороны до того момента, пока косильная головка или нож не перестанут вращаться;
- В конце потребуется настроить уровень обогащения топлива кислородом при работе мотора на максимальных оборотах. Для этого болт H потребуется повернуть по часовой стрелке до упора, после чего вернуть его на 1/2 оборота в обратном направлении.
Признаки разбалансировки
Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.
Признаками сбоя в настройках служит следующее:
- заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
- слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.
Регулировка карбюратора бензокосы своими руками
Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.
Для отладки предусмотрены три винта:
- L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
- H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
- T – с его помощью проводят отладку холостого хода.

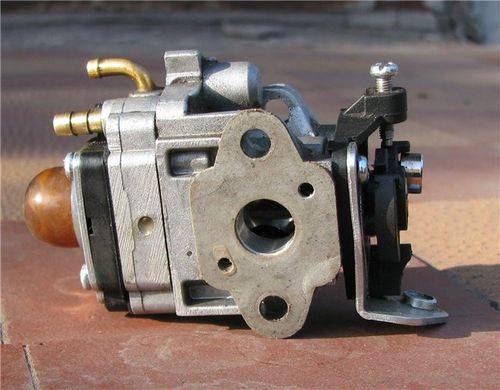

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.
- Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
- Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
- Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
- Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
- Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
- Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.
Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора. Регулировка карбюратора бензокосы на видео проведена на слух.
Настройка карбюратора бензокосы с тремя регулировочными винтами
Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами. Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.
Настройка карбюратора бензокосы с тремя регулировочными винтами
Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр. Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.
На бензиновом триммере есть следующие регулировочные винты:
- Винт регулировки холостого хода;
- Винт регулировки подачи топливной смеси
- Винт ограничения максимальных оборотов.
Регулировка подачи топлива
Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота. Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке. Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает. Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда. Подходящую пружину можно приобрести в любом строительном магазине.
Регулировка холостого хода
Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.
Основные признаки правильной работы холостого хода:
- Запас оборотов для триммерной головки;
- Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
- Спокойная работа двигателя на холодном ходу;
- Отсутствие повышенных оборотов горячего двигателя.
Регулировка на максимальных оборотах
Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух. Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов. Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.
После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.
Понять это будет по следующим признакам:
- Режущий элемент перестанет вращаться на холостом ходу;
- Понизится расход топлива.

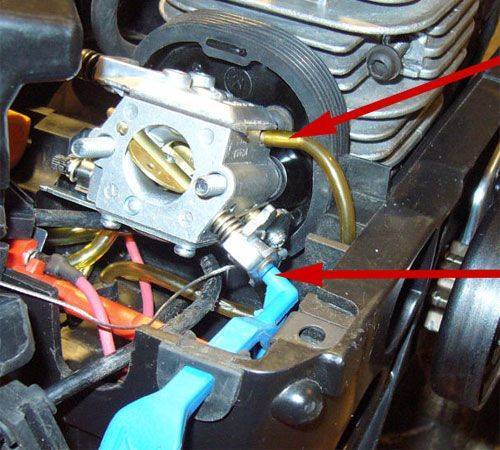

Как работает карбюратор бензокосы или принцип функционирования
Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.
- Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
- Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
- Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
- Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
- Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
- Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
- Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
- Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
- После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
- Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
- Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
- Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре
Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.
При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.
Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.
Это интересно!В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.
Может помешать пружина
Моя первая попытка отрегулировать карбюратор бензокосы ничего не дала, так как помешала пружина винта регулировки подачи топливной смеси. Заводская пружина оказалась слишком толстой в сжатом состоянии и не дала возможности до необходимого уровня уменьшить подачу топлива. Пришлось подобрать другую пружину и продолжить регулировку после ее замены.
Регулировочный винт подачи топливной смеси с пружиной
На фотографии вверху заводская пружина, внизу регулировочный винт с подобранной пружиной. Пишу об этом, так как не уверен, что это единичный случай, и кто-нибудь еще может столкнуться с такой же ситуацией.
