Не поступает масло на цепь хускварна 142

Что нужно для ремонта Хускварны своими руками

Для проведения самостоятельного ремонта пилы Хускварна, необходимо иметь несколько специфических инструментов, которые можно купить в специализированных магазинах или изготовить самостоятельно. В первую очередь может понадобиться:

стопор для поршня — необходим для ограничения хода поршня через свечное отверстие. Применяется для того, чтобы открутить гайку маховика и сцепление (при необходимости его можно заменить шнурком от стартера с навязанными на него узелками);
отвертка регулировочная. На некоторых моделях бензопил Хускварна, регулировочные винты карбюратора выполнены в виде звездочки или полукруга;
ключ для сцепления. В зависимости от модели бензопилы могут использоваться разные виды ключей (можно изготовить из старой головки подходящего размера, обточив её под нужные размеры);
ключ комбинированный свечной. Применяется для выкручивания свечи бензопилы;
прибор для измерения компрессии в цилиндре. Необходим для диагностики неисправностей ЦПГ (цилиндропоршневой группы);
герметик. Потребуется при сборке ЦПГ. Картер двигателя большинства моделей Хускварна устанавливается без прокладки. Для герметизации места установки используется герметик красного цвета, который можно купить в любом магазине авто запчастей;
ключ Хускварна 10 мм, для снятия винтов гаек крепления карбюратора;
компрессор с насадкой для продувки. Незаменим при чистке пил.

Совет: При ремонте любых бензоинструментов удобно использовать медицинский зажим и пинцет. Также потребуется иметь набор головок, шлицевую отвертку и набор ключей Torx.

Преимущества

Прежде всего — это большой запас мощности и крутящего момента двигателя, позволяющий использовать бензопилу при выполнении трудоемких и сложных работ в качестве полупрофессионального инструмента.

Универсальная по своим возможностям модель успешно совмещает в себе высокую производительность с умеренной стоимостью, экономным расходом ГСМ и расходников. В конструкцию инструмента заложен большой потенциал надежности и долговечности, стабильности эксплуатационных характеристик на всем продолжении назначенного срока службы.

Комфортность работы повышена применением системы плавного пуска SmartStart, эффективной работой виброгасителя, точной балансировкой и удобным захватом, минимально низким уровнем шумового фона, который находится в пределах 98,5 dB.

Особенность самостоятельного поиска и устранения неисправностей

Полноценный самостоятельный ремонт смазки цепи бензопилы при всех равных условиях требует знания взаимодействия всех элементов системы, наличия инструмента и слесарных навыков.

Восстановление рабочих параметров многих бензопил предусматривает частичный или полный демонтаж комплектующего оборудования. Для выполнения сложных ремонтных работ лучше использовать возможности и технический потенциал сервисных мастерских.

Детали с сорванной резьбой и поврежденными шлицевыми соединениями, а также неразборные конструкции, которыми комплектуется система смазки популярных бензопил Штиль 180 и других однотипных моделей подлежат замене.

Если при заправленном баке масло в конструкцию гарнитуры не поступает, причину следует искать в самом насосе. Демонтаж и разборка механизма помогут выявить неисправные детали и устранить неисправность их заменой.

Силовой агрегат

Пила комплектуется двухтактным карбюраторным двигателем воздушного охлаждения объемом 40,2 см3 и мощностью 2,6 л.с. Силовой агрегат характеризуется гибкими тяговыми параметрами, оптимальным расходом топлива, легким стартом, несложным обслуживанием и продолжительным межремонтным ресурсом.

Топливом служит смесь, состоящая из бензина и масла для двухтактных ДВС, которая поступает в карбюратор из внутреннего бензобака объемом 410 мл.

В конструкционных особенностях силового агрегата:

изготовленный из кованой стали коленчатый вал;
износостойкое хромовое покрытие гильзы цилиндра;
поршневая группа с двумя компрессионными кольцами и увеличенным до 5 лет рабочим ресурсом;
упрощенный доступ к воздушному фильтру;
надежная и долговечная система зажигания;
лучший в своем классе японский карбюратор Walbro.

Встроенный праймер — насос обеспечивает быстрый старт двигателя независимо от температуры окружающей среды.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

постоянный уровень масла в резервуаре;
увеличение нагрузки на двигатель;
ускоренный износ режущих кромок пильных звеньев;
характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

Верхняя крышка.
Крышка тормоза цепи и пильной гарнитуры.
Стартер.

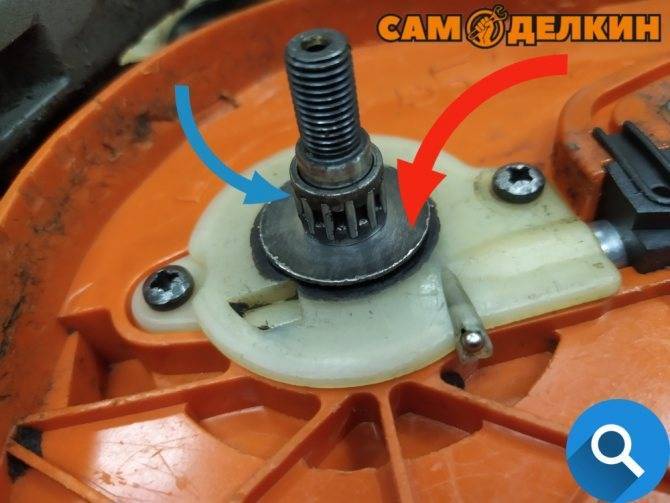

Маховик и сцепление.
Передняя рукоятка.
Карбюратор.
Масляный насос.
Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Видео: Сборка Бензопилы Husqvarna 137

Вес бензопилы без гарнитуры составляет 4,6 кг, на полной скорости. 5,5 кг. Прочный корпус вмещает 2,18-литровый двухтактный карбюраторный двигатель внутреннего сгорания X-Torq. С участием. Для запуска бензопилы Husqvarna предусмотрен инерционный стартер с пружиной для облегчения процедуры запуска. Встроенная система принудительной подачи воздуха. Дублирование очистки воздуха увеличивает срок службы воздушного фильтра соответственно и самой бензопилы. Система зажигания бесконтактна. Благодаря встроенной системе Auto Tun, карбюратор устанавливается автоматически. Для повышения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, который активируется в случае люфта, защиты рук, антивибрационной защиты «Low Wib», глушителя.

READ Бензин пила партнер

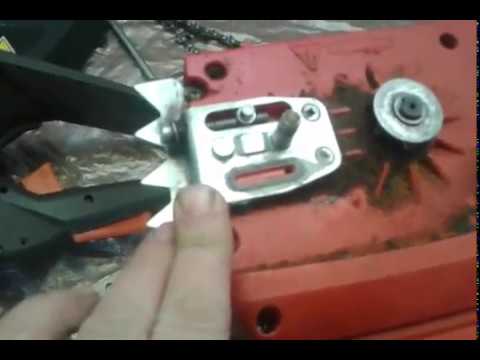

Механизм натяжения цепи расположен сбоку от бензопилы Husqvarna 137. Специальный универсальный гаечный ключ используется для крепления шины и регулировки натяжения цепи. Для этой модификации бензопилы используются шины Н30 размером 33 см (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Смазка подается на цепной механизм в автоматическом режиме с движущейся цепью.

Характеристики

двигатель	137
Емкость цилиндра, см	36
Ход поршня, мм	32
Скорость холостого хода, об / мин	3000
Рекомендуемый макс. Скорость без нагрузки, об / мин	13 000
мощность, кВт	1,6
Система зажигания
Режиссер	РЕ Фелон
Тип системы зажигания	CD
Свеча зажигания	Champion
Межэлектродный зазор, мм	0,5
Топливно-масляная система
Режиссер	Valbro
Тип карбюратора	Wt-660
Емкость топливного бака, л	0,37
Производительность масляного насоса при 8500 об / мин, мл / мин	6. 8
Емкость бака с масляной цепью, л	0,19
Тип масляного насоса	Машина.
Вес
Без шин и цепей, кг	4,6
Уровень шума
Эквивалентный уровень акустического давления на ухе оператора, измеренный в соответствии с международными стандартами, дБ (A)	98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)	108
Уровень вибрации
Передняя ручка м / с2	4,9
Задняя ручка, м / с2	7,7
покрышкацепь
Стандартная длина шины, дюйм / см	13/33
Рекомендуемая длина шины, дюйм / см	13/33
Полезная длина резки, дюймов / см	12,5 / 32
Шаг дюймовый	0,325-й самый распространенный
Толщина свинцового звена, мм	1,3
Количество зубьев на ведущей звездочке	7
покрышка	цепь
Длина дюймов	Шаг дюймовый	Максимум. Радиус конца шины
13	0,325-й самый распространенный	10T	Husqvarna H30
15	0? 325	10T	Husqvarna H30

Характеристики

Легкий вес
ICE X-Torq карбюратор.
Мощность бензинового двигателя составляет 2,18 литра. С участием.
Карбюратор Walbro WT-660.
Простая система запуска.
Впрыск воздуха. Дополнительная подача воздуха.
Двойная очистка воздуха, поступающего в карбюратор.
Система зажигания CD.
Карбюраторный авто тюнинг.
Антивибрационная система Low Vib.
Цепная смазка. Автоматическая.
Компактный размер.
Мобильность, нет подключения к источнику питания.

Руководство пользователя

Каждая бензопила Husqvarna поставляется с инструкцией по эксплуатации

Инструкция знакомит владельца оборудования с инструментом, обучает методам и приемам работы, а также обращает внимание на правильное обслуживание бензинового агрегата. Инструкция по эксплуатации состоит из следующих разделов:

Устройство бензопилы Husqvarna 137, пошаговая сборка агрегата, согласно подробным описаниям из инструкции.
Меры безопасности при эксплуатации и обслуживании.
Характеристики
Техника и методы распиливания.
Подготовка бензопилы Husqvarna 137 к использованию.
Запуск бензопилы.
Обслуживание.
Поиск и устранение неисправностей бензопилы Husqvarna 137.
Оборудование.

Основные меры безопасности

Носите защитную одежду, защищайте свои руки.
Защитите рабочее место.
Транспортируйте бензопилу с отсоединенным высоковольтным проводом и плотно закрытыми топливным и масляным баками.
Заправляйте бензопилу подальше от рабочего места.
Изучите приемы и методы распиловки.
Предупредите о присутствии посторонних в районе, где будет проводиться распиловка.

Основные причины неисправностей и способы их устранения

Главным элементом любой мотопилы является двигатель

Каждый двигатель, неважно какого производителя («Партнер», «Хускварна»,”Stihl”), имеет свой моторесурс. Лимит этого ресурса зависит от качества эксплуатации и условий хранения. Иногда пила может выйти из строя раньше своего заложенного ресурса, в силу плохого качества используемого топлива и масла

По истечении мотолимита или интенсивной работы с пилой, возникают неприятные последствия, когда бензопила:

Иногда пила может выйти из строя раньше своего заложенного ресурса, в силу плохого качества используемого топлива и масла. По истечении мотолимита или интенсивной работы с пилой, возникают неприятные последствия, когда бензопила:

Не запускается.
Запускается, но сразу глохнет.
Работает, но наблюдаются перебои в работе двигателя.
Двигатель не развивает полную мощность, при нажатии на газ — глохнет.

Последствия весьма разнообразны, так же как и причины их возникновения:

проблемы с топливом и маслом, нарушена их соотношение или подобраны другие марки топлива и масла, которые не были рекомендованы производителем;
засорилась топливная система;
проблемы с системой зажигания;
сбились настройки карбюратора;
от вибрации ослабились крепления комплектующих двигателя.

Каждая проблема может быть как самостоятельной, так и комплексной. Иногда эти проблемы могут накладываться друг на друга. Необходимо их рассмотреть более подробно.

Не заводится бензопила

Появилась необходимость провести работу. Не заводится бензопила, какие причины и способы устранения существуют? Современные пилы имеют одинаковый принцип работы и устройство. Поэтому рассмотрим на конкретном примере: какие существуют причины того, что пила штиль 180 не заводится?

Необходимо проверить состояние свечи. Из-за нагара или неправильного зазора между диодами искра не проходит. Тем самым не происходит детонация горючей смеси. Очищаем нагар, регулируем зазор, проверяем наличие искры. Для этого надеванием наконечник с проводом на свечу, прислоняем её к цилиндру (или любой другой металлической поверхности), дергаем стартер. При наличии искры — вкручиваем свечу и заводим двигатель. Наряду с манипуляциями со свечой, необходимо очистить и промыть воздушный фильтр.

Если запуск не произошел, то необходимо произвести регулировку карбюратора. Выполняем настройку согласно инструкции к конкретной бензопиле. Этих действий обычно достаточно, чтобы осуществить запуск двигателя. Эти рекомендации можно использовать и при неисправностях на остальных моделях Штиль (ms142, 240, 250, 350) и даже на моделях других производителей.

Пила завелась и глохнет

Обычно причиной, почему бензопила заводится и глохнет, является плохое качество топлива и нарушения состава горючей смеси. Возможны и еще причины, такие как: засорение топливной системы, неправильная регулировка карбюратора.

Если же топливные фильтры очищены, качество бензина хорошее, то обычно помогает простое добавление оборота винта «L», именно он отвечает за холостые обороты.

Бензопила глохнет при нагрузке

Двигатель запустился, достаточно ровно работает на холостых оборотах, но бензопила глохнет при нажатии на газ. Причинами в этом случае являются: засорение воздушного фильтра, засорение топливного канала, плохое качество топливной смеси, неправильная регулировка карбюратора, проблемы с системой зажигания.

Необходимо слить содержимое бензобака и залить хорошее топливо, с правильным соотношением бензина и масла. Проверить топливный шланг, его целостность, при необходимости промыть бак и шланг. Произвести дополнительную регулировку карбюратора.

Возникающие проблемы достаточно легко устранить своими руками. Не требуют больших затрат, лишь необходимо периодически выполнять профилактику по очищению бензопилы от грязи. Заливать хорошее топливо и использовать масло, которое заявлено производителем. Смешение топлива с маслом рекомендуется делать непосредственно перед работой с бензопилой.

Нет необходимости держать готовую смесь, так как происходит образование смолистых фракций. Эти соединения отрицательно влияют на поршневую группу. В начале работы необходимо дать бензопиле немного прогреться, нагрузку давать постепенно. Соблюдение технологических требований позволит прослужить вашей бензопиле долгое время.

Назначение цепи бензопилы

Основная задача этой детали – распилка древесины, камня и других материалов. Состоит цепка из множества соединённых цепных звеньев, на которых установлены специализированные зубья. Что касается сплава, то для производства всех (в том числе и профессиональных) используют металл со схожими характеристиками, но одна цепочка может сильно отличаться от другой.

Цепь для бензопилы

Различие же выглядит следующим образом:

По длине. Каждая разновидность предназначена для закрепления на определённую шину.
По шагу (расстоянию между заклёпками). Увеличение этого показателя положительно сказывается на производительности, но увеличивает воздействие на двигатель.
По размеру хвостовика. Он бывает от 1,1 мм до 2 мм.
По высоте и форме зубьев (высоко и низкопрофильный). От этого пункта зависит качество распила и классификация работ.

Также чрезмерное натяжение цепи бензопилы сократит срок службы мотора.

Виды цепей

Диагностику провести не тяжело. Для этого берётся звено и тянется вверх. Если «хвостики» зубцов выходят на 1/3 или 2/3 от общей длинны, то всё отрегулировано грамотно, и такие степени натяжения цепи считаются допустимыми для применения. Ещё будет не лишним проверить движение цепочки вручную. Вращение должно быть лёгким, без хрустов и заедания. Если мотопила прошла тесты, то можно приступать к её заправке. Обычно для этого используется бензин, смешанный с маслом, а пропорции указаны заводом изготовителем. Также уход подразумевает смазку всех движущих механизмов. В противном случае даже качественная и новая пила может сломаться через 3-5 часов распилки.

Особенности использования

Особенности использования бензопилы Хускварна:

внимательно изучите инструкцию по эксплуатации бензопилы;
включение и выключение, работу на холостом ходу, заправку и прочие технические процедуры выполняйте только по инструкции;
не устанавливайте стороннее оборудование на бензопилу Хускварна — используйте оригинальные запчасти и составляющие;
во избежание отдачи от бензопилы не пилите несколько бревен сразу, не поворачивайте пилу боком во время окончания распила;
движущаяся цепь бензопилы Хускварна не должна контактировать концевой частью направляющей шины с посторонними объектами;
стойте чуть левее от пилы, а не прямо за режущей частью и корпусом — это уменьшить вероятность отдачи и опасных ситуаций.

Правила безопасного обращения с бензопилой Хускварна:

во время перевозки или переноски бензопилы Хускварна снимайте со свечи зажигания провод, во избежание контакта и неконтролируемого включения инструмента;
к работе с бензопилой допускается только владелец либо совершеннолетнее лицо, ознакомленное с правилами безопасной эксплуатации устройства;
любые действия с бензопилой Хускварна следует выполнять в защитной экипировке, в особенности следует защищать руки — применяйте щиток, входящий в комплект;
на руки также необходимо надевать специальные перчатки для обращения с цепными пилами;
на ногах оператора должна быть надета плотная обувь с закрытым носком, защитные щитки;
лицо оператора также нужно оберегать от воздействия опилок и неконтролируемой отдачи бензопилы — надевайте защитную маску и плотно прилегающую одежду, уши защищайте с помощью звукоподавляющих наушников;
удерживайте бензопилу Хускварна двумя руками, запрещено удерживать работающую пилу одной рукой;
вовремя проводите техническое обслуживание, ремонт, осмотр пилы на предмет повреждений и неисправностей, замену изношенных составляющих;
проверяйте состояние креплений бензопилы Хускварна перед каждой работой, если крепление разболтано — закрепите его и только после начните работу;
следует аккуратно обращаться не только с устройством, но и с топливом — не курите вблизи пилы или места заправки, смешивания топлива.

Приготовление топливной смеси для двухтактных двигателей

Читайте:

В видео показано как сделать топливную смесь для двухтактных двигателей. Масло для бензопилы штиль). Сколько масла добавлять в бензин для бензопилы? Заправка мтокосы, бензопилы

Применение каталитического дожигателя выхлопных газов, технологии E-TECH, уменьшает их токсичность, одобрено к применению во всех странах и позволяет говорить о качественном улучшении условий работы. Бензин для бензопилы-какой лить? Как развести бензин для бензопилы? (Хускварна). Надо отдать должное, что компания Husgvarna всегда ставит на первое место улучшение условий работы ее инструментом. Пила 1959 года имела самый низкий уровень шума, по сравнению с другими пилами, а начиная с 1973 года, на всех пилах ставится автоматический тормоз цепи, позволяющий обезопасить оператора пилы при обратном ударе. На современных бензопилах применяется комбинированный тормоз цепи, производящий останов, как в ручном режиме – упором руки в щиток, так и автоматически, силой инерции отдачи пилы. Какое масло использовать для какое масло лить в бензин для а хускварна — для. Многие производители, для предотвращения возникновения обратного удара, исключают из работы возможность работы носком пилы и устанавливают ограничительный щиток. Но на пилах «Хускварна» его нет, поскольку шведские стандарты безопасности допускают работу концом шины. Соотношение бензина и масла для бензопилы: как и разбавлять бензин для бензопилы? В России работа таким способом разрешена только первоклассным вальщикам.

В 1969 году Husgvarna выпускает бензопилу с пониженным уровнем вибрации и с тех пор ее пилы снабжаются антивибрационными системами, качество которых постепенно улучшается с выпуском каждой новой модели. Сегодня на пилы компания устанавливает систему гашения вибрации LowVib, принцип которой в уравновешивании одной массы другой, инерционное взаимодействие двух масс. Детали бензопилы изолированы от рукояток стальными пружинами, а полная масса рукояток и является противовесом. Но учтите, что качество виброгашения на бытовых пилах ниже, поскольку время работы ими значительно меньше профессиональных. Нельзя не отметить двойную фильтрацию воздуха, позволяющую увеличить производительность лесоруба и двигателя, за счет уменьшения времени на обслуживание бензопилы. Как верно делать заправку бензопилы подготовка топливной какой бензин для. Как развести бензин для бензопилы? Узкий корпус, высоко расположенный центр тяжести и плоское днище, все это делает эксплуатацию бензопил Husgvarna удобной и комфортной.

И последний совет, подходящий для всех бензопил, без исключения. Не забывайте, что по статистике, примерно 90% всех поломок пил, это результат небрежного отношения к пильной гарнитуре и цепи. Если цепь заточена, то работает она, а если нет – то человек. Вы прилагаете больше усилий при пилении, увеличивая нагрузку на бензопилу, снижая моторесурс и весь срок службы агрегата.

Бензиновые пилы Husqvarna пользуются огромным спросом, как среди начинающих садовников, так и среди опытных вальщиков леса. Модели шведской марки обладают рядом таких важных преимуществ, как надежность, сбалансированность и высокий рабочий ресурс. При этом каждая бензопила Husqvarna имеет простую конструкцию, что позволяет легко обслуживать ее и оперативно устранить возникшую поломку.
