Нитинол

Презентация на тему: ” Нитинол, сплав никеля и титана (55% никеля, 45% титана в весовом исчислении), был создан и испытан в США в 1960- 61гг. Его появление, согласно появившемуся.” — Транскрипт:

2

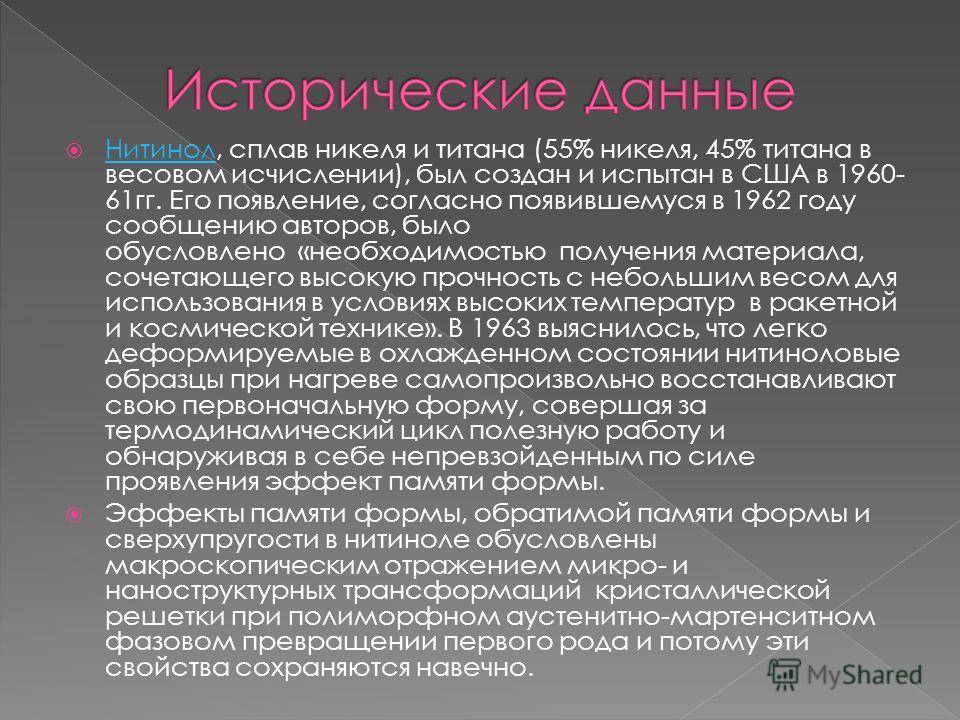

Нитинол, сплав никеля и титана (55% никеля, 45% титана в весовом исчислении), был создан и испытан в США в гг. Его появление, согласно появившемуся в 1962 году сообщению авторов, было обусловлено «необходимостью получения материала, сочетающего высокую прочность с небольшим весом для использования в условиях высоких температур в ракетной и космической технике». В 1963 выяснилось, что легко деформируемые в охлажденном состоянии нитиноловые образцы при нагреве самопроизвольно восстанавливают свою первоначальную форму, совершая за термодинамический цикл полезную работу и обнаруживая в себе непревзойденным по силе проявления эффект памяти формы. Нитинол Эффекты памяти формы, обратимой памяти формы и сверхупругости в нитиноле обусловлены макроскопическим отражением микро- и наноструктурных трансформаций кристаллической решетки при полиморфном аустенитно-мартенситном фазовом превращении первого рода и потому эти свойства сохраняются навечно.

3

Широкое применение нитинол получил и в медицинской промышленности. Сегодня во всем мире стали хорошо известны бреккет-системы, применяемые для выравнивания измененного прикуса в стоматологии. Разработаны уникальные стенты для сосудистой хирургии, способные выдерживать от 10 до 20 миллионов циклов «сжатия- расширения» согласно утвержденному регламенту американской FDA и различные ортопедические приспособления, с дозированной корригирующей нагрузкой на область пораженной костной ткани.

4

Проблема экстренной регулировки клиренса автомобиля распространена в мире повсеместно, в случаях, когда необходимо преодолеть «трудные» участки дорожного пути в несколько километров (пригородное шоссе, размытое дождем, к примеру) и вернуть высоту дорожного просвета «на прежнее место». Варианты решения пневматических подъемников есть, но и жалоб на их эксплуатационную хрупкость так же предостаточно. В альтернативу пневматике, различные фирмы предлагают стойки амортизаторов с механическим способом подъема (резьба гайка), но тут появляется масса НО, включая одинаковый уровень подъема при неравномерной изнашиваемости амортизаторов спереди и сзади, необходимость обеспечить доступ к гайке, путем снятия колеса… и маникюр, наконец. Решение с пружиной из нитинола может быть доступно любому автомеханику- сварщику. Учитывая эпизодичность эксплуатации данного привода, конструкция прослужит столько, сколько прослужат и амортизаторы до их замены. Управление в данном случае происходит кнопкой из салона, а время срабатывания не более 1 мин.

5

Данный патент базируется на международном поиске, который не нашел аналогов применения технологии «двойной памяти никель- титановых сплавов» применительно к системам бытового освещения.

6

Техническая характеристика Развиваемое усилие, кгс Размеры силового органа, мм D 40×20, длина 150 Удлинение силового органа, мм Нагрев силового органа, °С Толщина разрезаемого металла, мм до 16 Масса устройства (без автономного источника питания), кг 0,56 Годовой экономический эффект от внедрения термомеханических ножниц для резки листового металла составил 17,2 тыс. руб.

Вызовы

Усталостные отказы нитиноловых устройств являются постоянным предметом обсуждения. Поскольку это предпочтительный материал для приложений, требующих огромной гибкости и подвижности (например, периферийных стентов, сердечных клапанов, интеллектуальных термомеханических приводов и электромеханических микроактюаторов), он обязательно подвергается гораздо большим усталостным напряжениям по сравнению с другими металлами. Несмотря на то, что усталостные характеристики нитинола с контролируемой деформацией превосходят все другие известные металлы, усталостные разрушения наблюдались в самых сложных областях применения. Сейчас прилагаются большие усилия, чтобы лучше понять и определить пределы стойкости нитинола.

Нитинол наполовину состоит из никеля, и поэтому в медицинской промышленности были большие опасения по поводу выделения никеля, известного аллергена и возможного канцерогена. (Никель также присутствует в значительных количествах в нержавеющей стали и кобальт-хромовых сплавах.) При правильной обработке (посредством электрополировки и / или пассивации ) нитинол образует очень стабильный защитный слой TiO _2, который действует как очень эффективный и самовосстанавливающийся барьер. против ионного обмена. Неоднократно было показано, что нитинол выделяет никель медленнее, чем, например, нержавеющая сталь. При этом очень ранние медицинские устройства изготавливались без электрополировки, и наблюдалась коррозия. Современные саморасширяющиеся металлические стенты из нитинола , например, не показывают признаков коррозии или выделения никеля, а результаты у пациентов с аллергией на никель и без нее неотличимы.

В отношении включений в нитинол, как TiC, так и Ti ₂ NiO _x, ведутся постоянные и продолжительные дискуссии . Как и во всех других металлах и сплавах, в нитиноле можно найти включения. Размер, распределение и тип включений можно до некоторой степени контролировать. Теоретически, меньшие размеры, округлость и меньшее количество включений должны привести к повышению усталостной прочности. В литературе некоторые ранние работы сообщают, что не смогли показать измеримых различий, в то время как новые исследования демонстрируют зависимость сопротивления усталости от типичного размера включений в сплаве.

Нитинол трудно сваривать как с самим собой, так и с другими материалами. Лазерная сварка нитинола сама по себе – относительно рутинный процесс. Совсем недавно прочные соединения между проволоками из никелевого титана и проволок из нержавеющей стали были выполнены с использованием никелевого наполнителя. Сварные швы с использованием лазера и вольфрама в среде инертного газа (TIG) выполнялись между трубками из никель-титанового сплава и трубами из нержавеющей стали. Продолжаются дополнительные исследования других процессов и других металлов, с которыми можно сваривать нитинол.

Частота срабатывания нитинола зависит от управления теплом, особенно во время фазы охлаждения. Для повышения эффективности охлаждения используются многочисленные методы, такие как принудительное воздушное охлаждение, текущие жидкости, термоэлектрические модули (например, тепловые насосы Пельтье или полупроводники), радиаторы, проводящие материалы и более высокое отношение поверхности к объему (улучшение до 3,3 Гц с очень тонкие провода и до 100 Гц с тонкопленочным нитинолом). Самое быстрое зарегистрированное срабатывание нитинола происходило за счет разряда высоковольтного конденсатора, который нагревал провод SMA за микросекунды и приводил к полному фазовому преобразованию (и высоким скоростям) за несколько миллисекунд.

Последние достижения показали, что переработка нитинола может расширить термомеханические возможности, позволяя встроить несколько запоминающих устройств формы в монолитную структуру. Исследования в области технологии мульти-памяти продолжаются и обещают предоставить в ближайшем будущем устройства с улучшенной памятью формы, а также применение новых материалов и структур материалов, таких как гибридные материалы с памятью формы (SMM) и композиты с памятью формы (SMC).

Практические ограничения

SMA имеет много преимуществ перед традиционными приводами, но страдает рядом ограничений, которые могут препятствовать практическому применению. В многочисленных исследованиях подчеркивалось, что только некоторые из запатентованных применений сплавов с памятью формы являются коммерчески успешными из-за материальных ограничений в сочетании с отсутствием знаний о материалах и конструкции и связанных инструментов, таких как неправильные подходы к проектированию и используемые методы. Проблемы при разработке приложений SMA состоят в том, чтобы преодолеть их ограничения, которые включают относительно небольшую полезную деформацию, низкую частоту срабатывания, низкую управляемость, низкую точность и низкую энергоэффективность.

Время отклика и симметрия отклика

Приводы SMA обычно приводятся в действие электрически, где электрический ток вызывает джоулев нагрев . Деактивация обычно происходит за счет свободной конвективной передачи тепла в окружающую среду. Следовательно, срабатывание SMA обычно асимметрично, с относительно быстрым временем срабатывания и медленным временем отключения. Был предложен ряд методов для уменьшения времени дезактивации SMA, включая принудительную конвекцию и отстегивание SMA проводящим материалом, чтобы управлять скоростью теплопередачи.

Новые методы, позволяющие повысить эффективность приводов SMA, включают использование проводящего « запаздывания ». В этом методе используется термопаста для быстрого отвода тепла от SMA за счет теплопроводности. Это тепло легче передается в окружающую среду за счет конвекции, поскольку внешние радиусы (и площадь теплопередачи) значительно больше, чем у неизолированного провода. Этот метод приводит к значительному сокращению времени деактивации и симметричному профилю активации. Вследствие повышенной скорости теплопередачи увеличивается ток, необходимый для достижения заданной силы срабатывания.

Сравнительная характеристика зависимости силы от времени для сплава Ni-Ti с памятью формы без покрытия и с отставанием.

Структурная усталость и функциональная усталость

SMA подвержен структурной усталости – режиму разрушения, при котором циклическое нагружение приводит к возникновению и распространению трещины, что в конечном итоге приводит к катастрофической потере функции из-за разрушения. Физика, лежащая в основе этого режима усталости, заключается в накоплении микроструктурных повреждений во время циклического нагружения. Этот режим отказа наблюдается в большинстве конструкционных материалов, а не только в SMA.

SMA также подвержены функциональной усталости, режиму разрушения, не типичному для большинства конструкционных материалов, в результате чего SMA не разрушается структурно, а со временем теряет свои характеристики памяти формы / сверхупругости. В результате циклического нагружения (как механического, так и термического) материал теряет способность претерпевать обратимые фазовые превращения. Например, рабочий объем привода уменьшается с увеличением количества циклов. Физика, стоящая за этим, заключается в постепенном изменении микроструктуры, а точнее, накоплении аккомодационных дислокаций скольжения . Часто это сопровождается значительным изменением температуры превращения. Конструкция приводов SMA также может влиять как на структурную, так и на функциональную усталость SMA, например, конфигурации шкивов в системе SMA-Pulley.

Непреднамеренное срабатывание

Приводы SMA обычно приводятся в действие электрически за счет джоулева нагрева . Если SMA используется в среде, где температура окружающей среды не контролируется, может произойти непреднамеренное срабатывание из-за нагрева окружающей среды.

Материалы с эффектом памяти формы

Никелид титана

Лидером среди материалов с памятью формы по применению и по изученности является никелид титана (нитинол) — интерметаллид эквиатомного состава с 55 % Ni (по массе). Температура плавления — 1240—1310 ˚C, плотность — 6,45 г/см³. Исходная структура никелида титана стабильная объемно-центрированная кубическая решетка типа CsCl при деформации претерпевает термоупругое мартенситное превращение с образованием фазы низкой симметрии.

Элемент из никелида титана может исполнять функции как датчика, так и исполнительного механизма.

Никелид титана обладает следующими свойствами:

• очень высокой коррозионной стойкостью;
• высокой прочностью;
• хорошими характеристиками формозапоминания; высокий коэффициент восстановления формы и высокая восстанавливающая сила; деформация до 8 % может полностью восстанавливаться; напряжение восстановления при этом может достигать 800 МПа;
• хорошей биологической совместимостью;
• высокой демпфирующей способностью.

К недостаткам материала относят плохую технологичность и высокую цену:

• из-за наличия титана сплав легко присоединяет азот и кислород, для предотвращения окисления при производстве необходимо использовать вакуумирование;
• оборотной стороной высокой прочности является затрудненность обработки при изготовлении деталей, особенно резанием;
• в конце XX века никелид титана стоил чуть дешевле серебра.

При современном уровне промышленного производства изделия из никелида титана (наряду со сплавами системы Cu-Zn-Al) нашли широкое практическое применение и рыночный сбыт.

Другие сплавы

На конец XX века эффект памяти формы был обнаружен более чем у 20 сплавов. Кроме никелида титана, эффект памяти формы обнаружен в следующих системах:

• Au—Cd — разработан в 1951 году в Иллинойском университете (США); один из пионеров материалов с памятью формы;
• Cu—Zn—Al — наряду с никелидом титана имеет практическое применение; температуры мартенситных превращений в интервале от −170 до 100 ˚C; по сравнению с никелидом титана не подвержен быстрому окислению на воздухе, легко обрабатывается и в пять раз дешевле, но хуже по механическим (вследствие укрупнения зерна при термообработке), противокорозионным и технологическим свойствам (проблемы стабилизации зерна в порошковой металлургии), характеристикам формозапоминания;
• Cu—Al—Ni — разработан в Осакском университете (Япония); температуры мартенситных превращения в интервале от 100 до 200 ˚C;
• Fe—Mn—Si — сплавы этой системы наиболее дешевые;
• Fe—Ni;
• Cu—Al;
• Cu—Mn;
• Co—Ni;
• Ni—Al.

Некоторые исследователи полагают, что эффект памяти формы принципиально возможен у любых материалов, претерпевающих мартенситные превращения, в том числе и у таких чистых металлов как титан, цирконий и кобальт.

Производство никелида титана

Плавку производят в вакуумно-гарнисажной или электродуговой печи с расходуемым электродом в защитной атмосфере (гелий или аргон). Шихтой в обоих случаях служит йодидный титан или титановая губка, спрессованная в брикеты, и никель марки Н-0 или Н-1. Для получения равномерного химического состава по сечению и высоте слитка рекомендуется двойной или тройной переплав. При выплавке в дуговой печи рекомендуется сила тока в 1,2 кА, напряжение — 40 В, давление гелия — 53 МПа. Оптимальный режим остывания слитков с целью предотвращения растрескивания — охлаждение с печью (не больше 10 ˚C/с). Удаление поверхностных дефектов — обдирка наждачным кругом. Для более полного выравнивая химического состава по объёму слитка проводят гомогенизацию при температуре 950—1000 ˚C в инертной атмосфере.

Виды классических скейтов

Скейтборды прошли в своей эволюции несколько этапов. В каждом доминировал свой вид доски. Вот какие скейтборды бывают.

Old school

Самые первые скейты, массово распространившиеся в 1970-х гг., были неправильной формы: имели овальный нос и тупой хвост. Эти доски – шире в своей передней части, благодаря чему достигается большая стабильность. Колесная база смещена к носовой части. Благодаря своему строению, олдскульные скейты идеальны для выполнения олли хвостовым ударом доски – базового скейтбордного трюка, который был фантастически популярен на заре скейтбордерского движения (других трюков просто не было). Изменение формы олдскульного скейта началось, когда пришло осознание, что олли можно делать не только хвостовым, но и носовым ударом о землю.

Сегодня на олдскульном скейте катаются профессиональные скейтеры, которые хотят узнать, с чего все начиналось. После современной доски много олли на нем не сделаешь, но зато можно почувствовать, как сложно приходилось первым скейтерам.

Фристайл

В 1980-х пришла мода на флипы и другие трюки в стиле фэтлэнд. На олдскульном скейте их не очень сделаешь. Доски стали приобретать более правильную форму и становиться уже. Колесная база была размещена по центру деки. Фристайловые скейты стали переходным звеном к современным доскам.

Современный скейтборд

Ньюскульные скейты симметричны, имеют форму правильного овала, загнутые нос и хвост. Это – всегда профессиональные доски. Они наиболее универсальны: позволяют быстро кататься и делать сложные трюки. К современным так же стоит добавить и летающий скейтборд.

Фриборд

Под этим брендом выпускаются кленовые и бамбуковые модели с шестью колесами (по три впереди и сзади), широкой колесной базой. Это – утяжеленная профессиональная версия скейта. Была придуман в 1990-х гг. для сноубордистов, которые чувствовали себя не очень удобно на классической скейтбордовской доске. Фриборд приобрел большую устойчивость, но стал менее трюковым.

При этом он сохранил хорошую способность преодолевать недружественные участки, перепрыгивать препятствия в виде бордюров и неровностей. В общем, «свободная доска» — и спортивная, и гоночная, и роллердромная, и немного олли.

Лонгборд

Многие скейтбордисты относятся к длинным доскам с пренебрежением. Действительно, лонгборд преследует совсем другие цели: быстрая езда и никаких олли и флипов. Принято говорить о разной философии скейтбордеров и лонгбордеров. От этого последние не становятся менее профессиональными.

Использование

Благодаря собственным неподражаемым качествам нитинол получил использование на практике в большинстве отраслей нашей жизни:

• Космическая и авиационная отрасли:
  1. антенны для искусственных спутников;
  2. плотные соединения (муфты), работающие в вакууме при низкой температуре;

соединения авиационных компонентов;

• Системы безопасности:
  1. предохранители;
  2. тепловые датчики пожарной сигнализации;

автоматическое открытие рам для теплиц;

1. температурный регулятор;
2. накопительные водонагреватели;

• Роботизация (5 степеней подвижности одного узла);
• Автомобильная отрасль:
  1. температурный датчик охлаждающей жидкости;
  2. включение противотуманок;
• Нефтедобывающая отрасль (автоматизированное управление);
• Медицина:
  1. сетки;
  2. нити;

костные импланты;

1. штифты;
2. фиксаторы;
3. устройства для реабилитации;

• Мода;
• драгоценности.

Самописцы в качестве привода применяют нитинол. При подаче напряжения, когда изменяются контролируемые параметры, нитиноловая проволока нагревается. Происходит изменение длины проволки, и перо с чернилами передвигается по диаграмме.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Суть явления

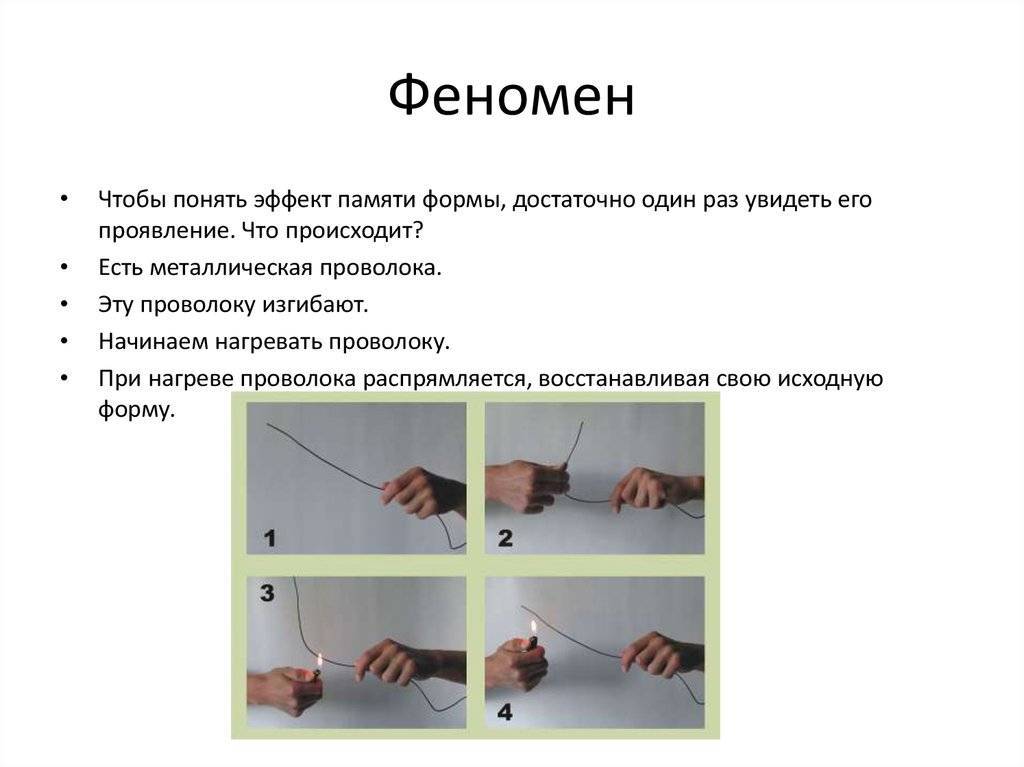

Почему так происходит? (См. рис. 2)

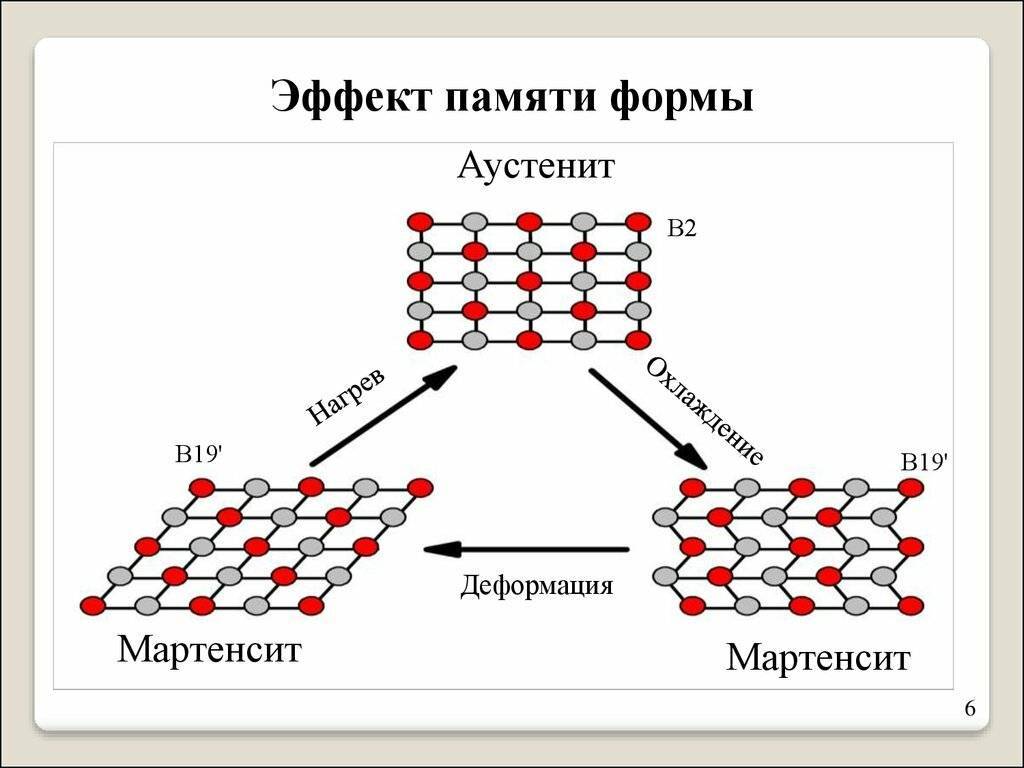

1. В исходном состоянии в материале существует определенная структура. На рисунке она обозначена правильными квадратами.
2. При деформации (в данном случае изгибе) внешние слои материала вытягиваются, а внутренние сжимаются (средние остаются без изменения). Эти вытянутые структуры — мартенситные пластины, что не является необычным для металлических сплавов. Необычным является то, что в материалах с памятью формы мартенсит термоупругий.
3. При нагреве начинает проявляться термоупругость мартенситных пластин, то есть в них возникают внутренние напряжения, которые стремятся вернуть структуру в исходное состояние, то есть сжать вытянутые пластины и растянуть сплюснутые.
4. Поскольку внешние вытянутые пластины сжимаются, а внутренние сплюснутые растягиваются, материал в целом проводит автодеформацию в обратную сторону и восстанавливает свою исходную структуру, а вместе с ней и форму.

Свойства стали SM-100

Запатентованный и брендированный сплав SM-100 нитинола, как и его предшественник, чрезвычайно прочен и очень тяжело поддается обработке. Например, одна шлифовальная лента может использоваться для шлифовки нескольких ножей из нержавеющей стали, однако для одного ножа из сплава SM-100 требуется несколько лент. Как правило, шесть и более лент.

Естественно, что работа с таким сплавам доступна только небольшому количеству найфмейкеров. Изготовленные и продаваемые в небольших количествах ножи из SM-100 стоят недешево. Если добавить к этому стоимость ремней и дополнительное время на грамотную обработку материала, то стоимость одного ножа, как говорится, улетает в космос. По словам создателей сплава, нож из SM-100 можно бросить в соленую морскую воду и через 50 лет вы не найдете на нем ни капли коррозии.

Во время разработки SM-100 Боно обнаружил, что он может быть окрашен в теплые оттенки, превращаясь в изысканную радугу цветов. Благодаря содержанию титана, SM-100 окисляется при термической обработке, как и другие сплавы, содержащие титан, но процесс достижения цветовых эффектов совершенно иной. Однако, создатели уверяют что дело не только в высокой температуре. Боно уверен, что магия происходит во время процесса термообработки, в котором он допускает попадание небольших воздушных пузырьков на поверхность ножа. Перед термообработкой клинки обматываются фольгой, под которой сознательно оставляются воздушные каналы.

При термической обработке на клинке возникают различные цветовые сочетания в зависимости от содержания кислорода на определенных участках. Учитывая относительную новизну этого сплава, будем надеяться, что мы еще о нем услышим и, может быть, даже увидим в ближайшее время на территории Российской Федерации.

Свойства нитинола

Физические свойства:

• плотность нитинола – 6450 кг/м3;
• плавление при температуре – 1300°С;
• расширение при нагревании – 6,6·10-6;
• тепловая проводимость – 18 Вт/м·град.;
• упругость (модуль) – 40000 Па;
• сверхупругость – выше стали в 20 раз;
• сопротивление электротехническое – 76 Ом;
• пластичность – высокая.

Нитинол – сплав, обладающий такими технологическими свойствами, как:

• высокая коррозионностойкость;
• высокая прочность;
• запоминание исходного состояния;
• восстановление до исходного состояния до 1 000 000 раз;
• гашение вибраций;
• допустимая деформация – 8%;
• допустимое растяжение – до 12%;
• внутреннее напряжение при восстановлении – 800 МПа;
• предел прочности– 1000 МПа;
• демпфирование – выше чугуна.

Из-за своих свойств нитинол плохо обрабатывается в холодном состоянии. Высокое значение упругости увеличивает силу трения и вызывает повышенный износ при контакте сплава с валами прокатных станов или штампов. При обработке резанием требуются высокотвердые материалы. Низкая теплопроводность препятствует отводу тепла от заготовки.

К термической обработке предъявляются особые требования по причине того, что за счет нее производится регулирование температурного диапазона внутренних фазовых изменений. За образование обогащенных никелем фаз отвечает температура и продолжительность выдержки. При снижении количества молекул никеля в матрице повышается температурный предел фазовых изменений.

Способы придания соответствующих качеств нитинолу сочетают в себе холодную и термическую виды обработки. Этим же способом производится регулирование основных свойств нитинола.

Характеристика основного назначения нитинола (восстановление первоначальной формы) подразделяется на следующие типы:

• Свободное восстановление. Измененная форма при низкой температуре восстанавливается при нагревании.
• Принудительное восстановление. Процессы, протекающие внутри сплава аналогичны первому типу, но восстановление происходит при его умышленном подавлении. При этом возникают значительные внутренние напряжения.
• Пружинные. При восстановлении изделия из нитинола происходит динамическое перемещение им другого предмета.

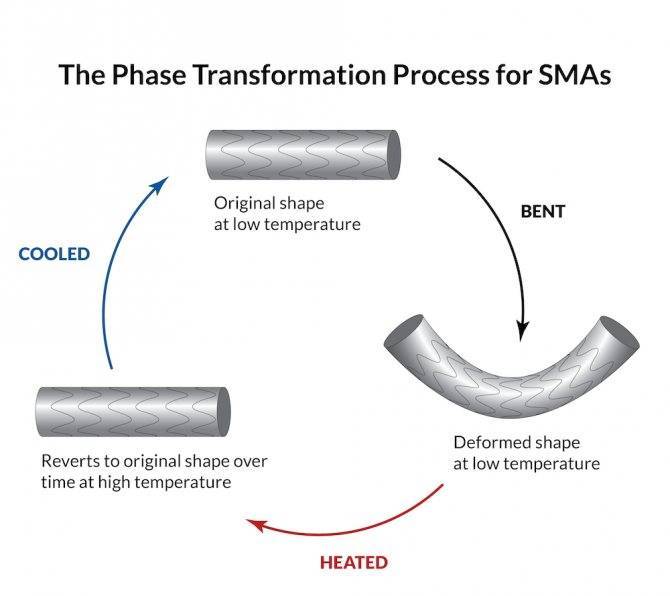

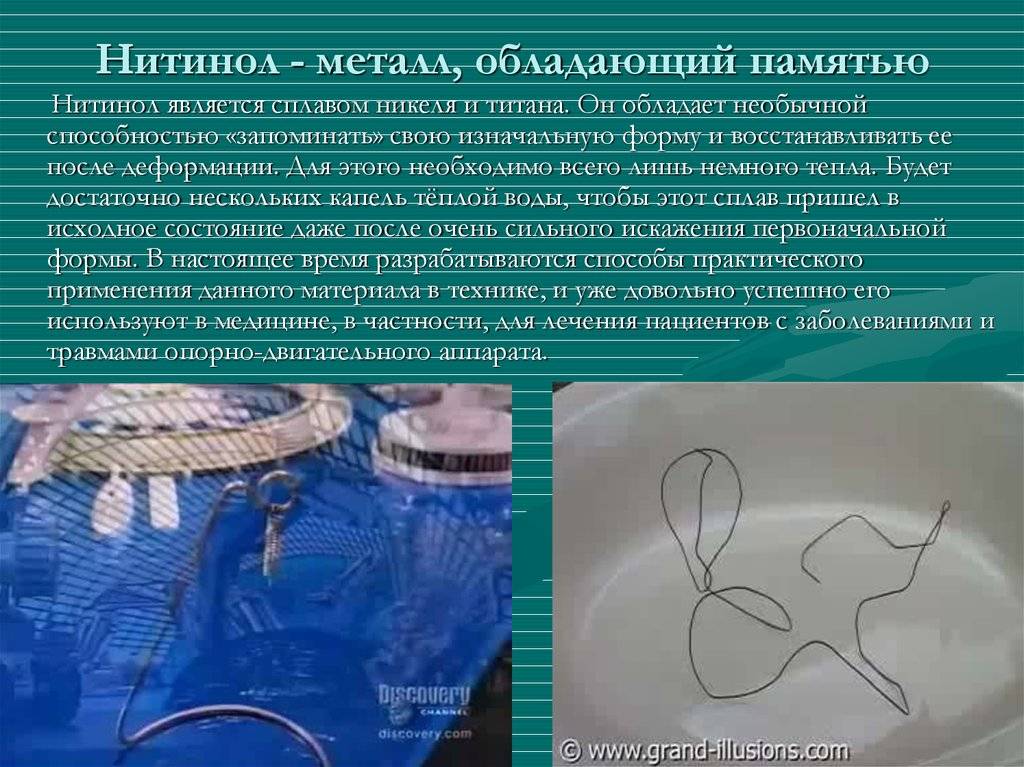

Эффект памяти нитинола

Внешний вид сплава

Производство нитинола осложнено тем, что трудно выдержать необходимые пропорции материалов, а при плавлении титан легко взаимодействует с кислородом, углеродом и азотом. При взаимодействии молекулы титана покидают кристаллическую решетку, и снижается температурный предел фазовых изменений.

Для производства нитинола в настоящих условиях широко используются такие методы плавления как:

• вакуумно-дуговой;
• вакуумно-индукционный.

Плавка вакуумно-дуговым методом осуществляется в среде вакуума, за счет образования дуги при пропускании электрического тока через сырье и плиту. Тигелем служит медная форма, оснащенная водяным охлаждением, которая препятствует проникновению сторонних элементов в расплав.

Плавка вакуумно-индукционным методом осуществляется за счет изменения (индукции) электрических полей, при этом происходит нагрев сырья. Процесс протекает под вакуумом. Тигель для данного плавления изготавливается из чистого углерода, поэтому в сплаве содержание углерода повышено.

В лабораторных условиях не доказано преимущество одного метода плавки над другим.

Также применяются и другие методы плавки:

• плазменно-дуговая;
• электронно-лучевая;
• гарнисажная индукционная;
• термо-вакуумическое осаждение.

Материалы

Среди сплавов, обладающих такими свойствами, наиболее распространены титано-никелевые (49– 57 % Ni и 38–50 % Ti). Они обладают хорошими эксплуатационными характеристиками:

• высокая прочность и сопротивляемость к разрушению коррозией;
• значительный коэффициент восстановления формы;
• большое значение внутреннего напряжения при возврате в начальное состояние (до 800 МПа);
• хорошая совместимость с биологическими структурами;
• эффективное поглощение вибраций.

Кроме никелида титана (или нитинола) применяются и другие сплавы:

• двухкомпонентные – Ag-Cd, Au-Cd, Cu-Sn, Cu-Zn, In-Ni, Ni-Al, Fe-Pt, Mn-Cu;
• трехкомпонентные – Cu-Al-Ni, CuZn-Si, CuZn-Al, TiNi-Fe, TiNi-Cu, TiNi-Nb, TiNi-Au, TiNi-Pd, TiNi-Pt, Fe-Mn-Si и другие.

Легирующие добавки могут сильно смещать температуру мартенситных превращений, влияя на свойства восстановления.

Часто задаваемые вопросы

Среднее время пребывания в стационаре 3-4 дня. Как правило, в день поступления утром вы проходите обследование, включающее в себя клинический и биохимический анализ крови (приезжать нужно натощак), делаете рентгеновский снимок, ЭКГ, ультразвуковое исследование сердца и консультацию кардиолога и кардиохирурга. Если все показатели в норме, на следующий день проводится операция по устранению порока. На третий день мы проводим контрольные исследования и выписываем Вас.

Для госпитализации в наш стационар вам понадобится паспорт или свидетельство о рождении ребенка.

Если пациент детского возраста, нужна справка о санэпидокружении (о том, что в последнее время ребенок не контактировал с инфицированными больными), которую вы получите в поликлинике по месту жительства.

Желательно иметь при себе предыдущие консультативные заключения, ЭКГ и рентгеновский снимок органов грудной.

Направление от кардиолога по месту жительства НЕ ТРЕБУЕТСЯ. Вы можете приехать на консультацию и последующее лечение в порядке самообращения. Если Вам более 30 лет или вы ощущали перебои в работе сердца, желательно провести холтеровское мониторирование по месту жительства. Такое исследование можно провести и у нас, но это увеличит Ваше время пребывания в стационаре на 1-2 дня.

Если вы страдаете хроническим гастритом, язвенной болезнью желудка или двенадцатиперстной кишки необходимо сделать фиброгастродуоденоскопию. В случае подтверждения заболевания, Вам необходимо пройти курс лечения по месту жительства. Такое исследование можно провести и у нас, но это увеличит Ваше время пребывания в стационаре на 1-2 дня в случае отсутствия язв и эррозий.

Как правило, длительность операции в пределах 1-1,5часа. Но при сложных анатомических вариантах время операции может увеличится.

Всем взрослым пациентам операция проводится под местной анестезией. Пациент может наблюдать за ходом операции и общаться с персоналом. Исключение составляют пациенты с дефектом межпредсердной перегородки, которым во время операции требуется контроль транспищеводного УЗИ и для комфорта пациента операция проводится в состоянии медикаментозного сна. Все эндоваскулярные операции у детей и мнительных пациентов проводятся под общей анестезией.

Самый неприятный момент – это укол местного анестетика в паховую область. Затем болевая чувствительность полностью исчезает.

Через 3-6 месяцев имплантированные устройства полностью прорастают своими клетками – покрываются эндотелием и их уже не отличить от внутренней поверхности сердца. Все устройства выполнены из высокотехнологичного медицинского сплава, который не вызывает реакций отторжения или аллергических реакций.

Нет, установленные устройства не ощущаются.

Да, на КТ ограничений нет. На МРТ производители имплантов гарантируют безопасность при 1,5 и 3 Тесла. Перед обследованием обязательно сообщите радиологу о том, что у Вас установлен внутрисердечный имплант.

Необходимо ограничить сильную физическую нагрузку на 6 месяцев. Необходима профилактика респираторных инфекций, тонзиллита, кариеса. В случае, если заболевание начало развиватьс я, в схему лечения нужно включить антибактериальные препараты, после консультации с врачом. В течении первого месяца после операции необходимо также ограничить половую жизнь.

Немедленно вызовите скорую помощь, указав по телефону какой вид операции Вы перенесли. Затем перезвоните врачу, который делал операцию.

2021 г., Том 171, № 4 АПРЕЛЬ

Биотехнологии
Влияние нитинола на метаболическую и коагуляционную активность культуры эндотелиоцитов
Р.Е.Калинин, И.А.Сучков, Н.Д.Мжаванадзе, Н.В.Короткова, О.Н.Журина, В.О.Поваров, И.Ю.Суров, А.Д.Боженова, Е.А.Стрельникова – 496-499

ФГБОУ ВО Рязанский государственный медицинский университет Минздрава России, Рязань
Исследовали влияние нитинола (широко используемого материала для создания сосудистых стентов) на метаболическую и коагуляционную активность первичной культуры эндотелиоцитов HUVEC. Метаболическая активность культур клеток оценивалась с помощью MTS-теста и по уровню стойких метаболитов NO (нитритов) в кондиционной среде, коагуляционная — по активности фактора фон Виллебранда (vWF), уровню ингибитора активации плазминогена-1 (PAI-1) и растворимых эндотелиальных рецепторов протеина С (sEPCR). Воздействие нитинола вызывало снижение метаболической активности культуры клеток на 11.1% по сравнению с контролем (р<0.001). Несмотря на повышенную активность vWF и уровень sEPCR в абсолютных величинах, инкубация культуры HUVEC с нитинолом не привела к значимым изменениям данных показателей, что может свидетельствовать об отсутствии у исследуемого материала выраженных гиперкоагуляционных эффектов.

Ключевые слова: нитинол; HUVEC; фактор фон Виллебранда; PAI-1; sEPCR

Адрес для корреспонденции: nina_mzhavanadze@mail.ru Мжаванадзе Н.Д.

DOI: 10.47056/0365-9615-2021-171-4-496-499
Influence of nitinol on metabolic and coagulation activity of endothelial cells culture
R. E. Kalinin, I. A. Suchkov, N. D. Mzhavanadze, N. V. Korotkova, O. N. Zhurina, V. O. Povarov, I. Yu. Surov, A. D. Bozhenova, and E. A. Strelnikova
Ryazan State Medical University, Ministry of health of the Russian Federation. Ryazan, Russia
The work is dedicated to the study of the influence of nitinol, the most prevalent material for endovascular stents, on metabolic and coagulation activity of a primary culture of human umbilical vein endothelial cells (HUVEC). Metabolic activity was evaluated using MTS-test and measuring the level of nitric oxide II (NO) metabolites, coagulation — by assessing the conditioned medium for activity of von Willebrand factor (vWF), levels of plasminogen activator inhibitor-1 (PAI-1), and soluble endothelial protein C receptors (sEPCR). Exposure to nitinol was characterized by decreased metabolic activity of HUVEC by 11.1% as compared to control (р<0.001). Although vWF activity and sEPCR levels were increased in absolute values, incubation with nitinol did not lead to a statistically significant tendency to hypercoagulation with regards to vWF, PAI-1, and sEPCR as compared to control, which may indicate the absence of substantial hypercoagulative properties in nitinol.

Key Words: nitinol; HUVEC; von Willebrand factor; PAI-1; sEPCR
