Пищевая нержавеющая сталь

Как отличить нержавейку от алюминия

Одним из самых популярных видов металла в производстве является алюминий. Его часто используют для изготовления бытовых изделий. Чтобы точно определить, какой перед вами металл, воспользуйтесь этими советами и проведите несколько простых тестов.

1. Самым простым способом является использование магнита. Алюминий является парамагнетиком и практически не магнитится. В бытовых условиях провести проверку с помощью магнита сможет даже ребенок.
2. Использование простого листа бумаги. Чтобы провести тест, потребуется устранить с поверхности исследуемого предмета грязь и провести бумагой, с силой надавливая на изделие. Если перед вами нержавейка, то на листе не останется никаких следов, при алюминии – проступят серые полосы.
3. Еще одним критерием отличия нержавейки от алюминия является цвет металла. Если поверхность гладкая и блестит, то перед вами нержавеющая сталь, алюминий имеет матовую поверхность без характерного блеска.
4. Показатели теплопроводности. Для установки принадлежности металла достаточно налить воду в емкость и довести до кипения. В алюминиевой посуде вода закипит намного быстрее, так как теплопроводность у данного металла намного выше.
5. Отдельно можно выделить химические способы определения нержавейки с использованием различных кислот и щелочи. При обработке алюминия щелочью на поверхности остаются бурые пятна, у нержавейки видимых изменений не будет.
6. Воздействие медным купоросом. Этот реактив вы сможете найти в любом сельскохозяйственном магазине. После нанесения на поверхность алюминия обязательно останутся мутные разводы. На нержавеющую сталь купорос никак не влияет.

Использование этих методов позволит вам в домашних условиях со стопроцентной точностью определить, где изделие из алюминия, а где из нержавейки.

Наиболее популярные марки и сферы их применения нержавеющей стали

Все марки нержавеющей стали можно разделить на несколько типов: 200-я, 300-я, 400-я. К каждому из этих классов относится несколько разновидностей. К 200-й относится марка AISI 201. Она практически не отличается от классов выше, но немного уступает им по своим антикоррозийным свойствам. Однако, имеет весьма существенное отличие в цене. К 300-й серии относятся такие марки:

AISI 304. Хорошо сваривается. Нашла широкое применение в пищевой промышленности.

AISI 316. От предыдущей марки отличается тем, что в ее состав входит молибден (2%), это делает сталь более устойчивой к коррозии. Способна сохранять свои свойства под воздействием высоких температур и кислотных сред. Используется в судостроительной, химической и нефтегазовой промышленности.

AISI 316T. В данной стали присутствует титан, который дает возможность использовать изделия при высоких температурах и под воздействием хлорид-ионов. Применяется в химической, газовой и пищевой промышленности.

AISI 321. Содержит большое количество титана. По этой причине способна переносить высокие температуры до 800 градусов. Хорошо подвергается сваркой. Из нее изготавливаются бесшовные трубы.

400-я серия отличается тем, что в ней практически отсутствуют посторонние элементы. Все они заменяется содержанием большого количества хрома. Углерод в данной стали присутствует в минимальных количествах. Сплав очень пластичен и хорошо сваривается. Сталь данного класса представлена маркой AISI 430.

Пищевая нержавейка по ГОСТ

Официального понятия как пищевая или техническая нержавейка не существует. Так называют любую марку, которая подходит для изготовления посуды. Требования к изделиям, предназначенных для контакта с продуктами, изложены в ГОСТ 27002-86.

В перечень возможных сплавов входят марки с количеством углерода не менее 12 %, хрома не менее 13 %, возможно наличие никеля в количестве 5-13 %, а также молибдена около 2 %.

На их выбор влияют следующие критерии:

• будет ли использоваться посуда для тепловой обработки;
• насколько длительным предполагается контакт.

Также не существует сплавов, которые используются только для изготовления посуды, столовых приборов и т. д. Из одной и той же марки могут изготавливать и посуду, и трубы и инструменты. При этом и окончательная термомеханическая обработка может применяться одинаковая.

Предпочтительно из нержавейки 12Х13 делают посуду, не контактирующую длительное время с продуктами, не подвергающуюся ударам и нагреву.

Марки стали для пищевой принадлежности

Классификация марок проводится по сериям, которые указывают на внутреннюю структуру после окончательной термомеханической обработки изделия.

Существует 3 серии, которые и определяют свойства нержавейки:

400 серия

— мартенситно–ферритная нержавейка. Их отличает высокая технологичность, т. е. хорошая обрабатываемость давлением (прокат, штампование), свариваемость. Эти марки содержат 8-40 % (в среднем 12 %) углерода, а основной и единственный легирующий элемент это хром, содержаться в количестве 13 % (не менее).

Нержавейка с содержанием хрома 13-17 % имеет ряд недостатков: они относятся к слабо ржавеющим, так как при длительном контакте с водой или слабо агрессивными кислотами на поверхности может появляться точечная коррозия.

Всю эту серию нельзя использовать для изделий, подвергающихся низким температурам (ниже -40 ºС) и ударным нагрузкам.

Ценовая доступность и высокая обрабатываемость делают эти марки востребованными для изготовления технических деталей, элементов конструкций, трубопроводов. Не составляют исключение и столовые приборы (вилки, ложки), подставок, блюд, подсвечников.

Российская классификация	Европейский аналог
08Х13	AISI 409
12Х13	AISI 410
20X13, 40X13	AISI 420

12X17AISI 430 — используется для изготовления посуды, столовых приборов и пр. ограниченно используемых для контакта с пищей и не предназначенных для тепловой обработки.

300 серия

— аустенитнаяе, аустенитно–ферритная и аустенитно–мартенситная нержавейка. Все марки этой серии обладают повышенной коррозионной стойкостью при температурах до 600 ºС (при добавлении легирующих элементов температурная граница повышается до 800-1100 ºС), прочностью.

В качестве второго легируемого элемента присаживается никель в количестве 5-13 %, который и способствует получению аустенитной структуры, а для увеличения прочности добавляют до 2 % молибдена и/или 1 % титана.

Серию начинает универсальная нержавейка, которая известна во всех сферах человеческой деятельности:

08Х18Н10 — хромоникелевая. Наиболее часто, используемая сталь в пищевой промышленности.

Из-за полной инертности к воде и слабо агрессивным кислотам получила название «пищевая», если в этом сплавке увеличить содержание углерода до 12 %, то название будет звучать, как «сталь медицинская».

Интенсивно используется в химической, медицинской отраслях.

10Х17Н13М2 — хромоникель-молибденовый сплав.

Присадка 2% молибдена делает его прочным и износостойким. Его так же используют для изделий, контактирующих с пищей, но уже при высоких температурах и давлении. Это могут быть паровые котлы, системы труб для транспортировки жидких сред. Для промышленности из этого сплава делают газовые турбины.

10Х17Н13М2Т — предыдущий сплав с добавлением титана.

Титан увеличивает рабочую температуру до 800-1100 ºС и возможность работать в агрессивных средах с хлором. Используется в ответственных системах для изготовления бесшовных труб, а также запорной и соединительной арматур к ним.

Российская классификация	Европейский аналог
10Х17Н13М2	AISI 316
10Х17Н13М2T	AISI 316 T
12-08Х1810Т	AISI 321

200 серия

— с преобладанием только структуры аустенита. По свойствам она похожа на обе предыдущие серии, но по стоимости гораздо дешевле 300 серии.

12Х15Г9НД — в этой марке (она пока единственная) никель и молибден заменен двумя элементами, сбалансированными по отношению друг к другу: марганцем и медью. Высокая технологичность и низкая стоимость (относительно хромоникелевых марок) выгодно выделяет эту серию.

Российская классификация	Европейский аналог
12Х15Г9НД	AISI 201

Сферы применения

К материалам изготовления различных изделий, тары, емкостей, трубопроводов и оборудования, которые используются в пищевой промышленности, предъявляются особенно высокие требования. Объясняется это тем, что такие материалы в процессе эксплуатации не только постоянно контактируют с жидкими и влажными средами, но и подвергаются воздействию высоких температур, а также химически агрессивных веществ.

Условия, в которых хранятся, транспортируются и перерабатываются пищевые продукты, не всегда способна выдержать обычная нержавейка, несмотря на то, что отличается высокой устойчивостью к коррозии. Именно поэтому специалисты разработали специальные нержавеющие стали, относящиеся к категории пищевых.

Производители продуктов питания используют нержавеющие трубы, которые соединяются соответствующей арматурой, отвечающей требованиям стандарта DIN 11850

Пищевую нержавейку отличает целый ряд достоинств, среди которых стоит выделить следующие:

• соответствие строгим гигиеническим и токсикологическим требованиям;
• эстетически привлекательный внешний вид;
• легкость в обслуживании;
• экологическая безопасность;
• прочность и износостойкость;
• исключительная устойчивость к воздействию агрессивных сред различного типа;
• соответствие требованиям по нормам растворения тяжелых металлов в рабочей среде.

Не только специалист, но и любая хозяйка знает, что наиболее удобными в уходе и красивыми являются те кастрюли и столовые приборы, которые изготовлены из нержавейки. Кроме того, из листов данного металла делают противни для духовых шкафов, корпуса кухонных плит, холодильников и другой бытовой техники. В последнее время сфера применения пищевой нержавеющей стали постоянно расширяется.

На любой кухне пищевая нержавейка присутствует в изобилии: от столовых приборов до отделки фасадов мебели

Нержавейка является практически незаменимым материалом, используемым для производства различного оборудования и элементов оснащения предприятий, имеющих дело с производством, переработкой и хранением пищевых продуктов и жидкостей. В частности, из данного металла производят емкости различного объема, трубы, лотки, элементы технических устройств, на которых выполняют измельчение пищевых продуктов, их смешивание, сортировку и тепловую обработку.

Цена

Если вам требуется пищевая нержавейка, цена на нее будет определяться наличием в составе дорогих легирующих компонентов

Также важно качество обработки поверхности выбранных изделий. Оборудование для пищевой промышленности предъявляет более высокие требования к нержавейке, которая используется в более агрессивных условиях, а в случае коррозии может нанести вред огромным объемам продукции

В быту и общепите может использоваться дешевая пищевая нержавейка.

Какое отношение нержавейка имеет к пищевой промышленности?

Нержавейка используется во многих отраслях промышленности, в том числе пищевой, – ввиду своих особых свойств, в частности, стойкости к коррозии. Это один из лучших материалов для изготовления практичной посуды, которой мы пользуемся в повседневном обиходе.

Из нержавеющей стали, помимо кастрюль, сковород и элегантных столовых приборов, изготавливают также поверхности холодильников и холодильных камер, варочные плиты и т. д. Ассортимент изделий из нержавеющей стали, используемых в быту, постоянно расширяется.

Почему именно нержавейка? Потому что этот материал хорошо противостоит агрессивным химическим процессам, которые происходят при производстве различной тары и посуды.

Специализированные пищевые нержавеющие составы идеально подходят для изготовления оборудования и тары для обработки и хранения пищи, поскольку они отвечают всем требованиям к металлам, используемым в области пищевой промышленности.

Главное отличие пищевой нержавеющей стали от технической состоит в разном способе обработки поверхностей и финальном покрытии (для пищевого варианта характерна поверхность, отшлифованная до зеркального блеска, тогда как техническая нержавейка имеет матовую поверхность).

Преимущества пищевой нержавеющей стали

Помимо экологической безопасности пищевой нержавейки, можно отметить и другие ее положительные свойства:

• износостойкость;
• легкость в обслуживании;
• устойчивость к большинству химических сред.

При выборе конкретной марки нержавеющего сплава для применения в пищевой сфере необходимо ориентироваться на время контакта изделия с продуктами питания.

Сплавы, обеспечивающие максимальную стойкость к коррозии, используются для производства конструкций и оборудования, которые находятся в постоянном контакте с пищевыми продуктами. Более «легкую» сталь применяют в изготовлении столовых приборов.

Наиболее популярные марки пищевой нержавеющей стали:

• 08Х18Н10 (AISI304) – характеризуется высоким уровнем свариваемости, обладает устойчивостью к межкристаллитному воздействию; химический состав этой стали позволяет осуществлять электрическую полировку изделий.
• 08Х13 (AISI409) – используется в процессе изготовления кухонной посуды и столовых принадлежностей; отличается высоким уровнем адаптации к разным эксплуатационным условиям.
• 20Х13–40Х13 (AISI420) – применяется в производстве разных типов моек, а также посуды для тепловой и гигиенической обработки продуктов питания; отлично противостоит температурному ржавлению.
• 12Х13 (AISI410) – сталь, которая в основном используется в изготовлении элементов оборудования для производства спирта, переработки пищевых отходов и отходов виноделия; обладает повышенной степенью жаропрочности в слабоагрессивных условиях.
• 08Х17 (AISI430) – идеальный вариант для изготовления посуды, в которой пища будет подвергаться термообработке; отличается прочностью, высокими показателями теплопроводности и противокоррозионной устойчивости.

Какая нержавейка считается пищевой

Нержавеющая сталь, пригодная для хранения и приготовления продуктов питания – это высоколегированный металл, в состав которого входит 25% хрома. Именно благодаря этому химическому элементу сплавы славятся своими антикоррозийными характеристиками. В случае контакта с агрессивной средой на поверхности металла образуется специальная защитная пленка. Благодаря этому поверхностному слою металл не ржавеет.

Кроме этого, в пищевую нержавейку добавляются титан, молибден, никель и прочие химические компоненты, дополнительно повышающие антикоррозийные свойства материала.

Что входит в состав нержавейки?

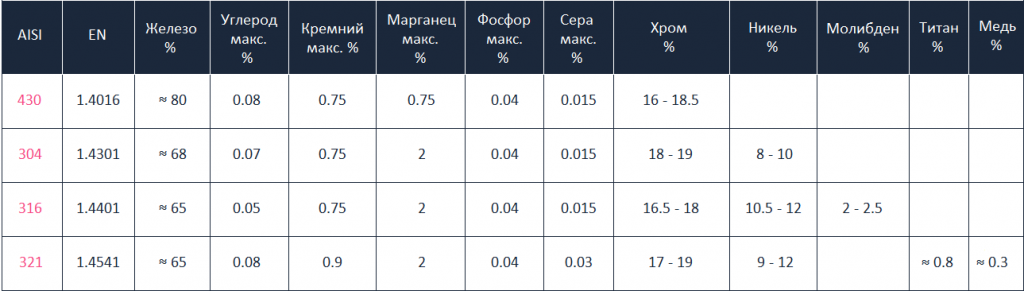

хим.состав нержавеющей стали

Несколько слов об «ингредиентах», используемых в «приготовлении» нержавейки. А точнее о легирующих элементах и их свойствах. Кстати, имеет место разделение стали по степени легирования. Аустенитные коррозионностойкие стали относятся к высоколегированным, так как суммарная массовая доля легирующих элементов не менее 10 %, а содержание железа более 45 %. Продолжим повествование про аустенитную высоколегированную хромоникелевую нержавеющую сталь 08Х18Н10, она же AISI 304, у которой легирующих элементов в сумме примерно 28 % (18 % хрома и 10 % никеля). Эта нержавейка является сплавом, в котором к железу (Fe) и углероду (C) при выплавке в шихту добавляют хром (Cr) с никелем (Ni) и еще несколько элементов. Углерод отвечает за твердость и прочность, снижая вязкость и пластичность. Высокое содержание углерода начнет способствовать снижению порога хладноломкости и может привезти к затруднению сварки металла. Непосредственно в импортной нержавейке AISI 304, в отличие от её отечественного собрата, процентное содержание углерода значительно ниже. Хрому в сплаве отведена роль основного «защитника» в борьбе с коррозией, вызванной воздействием агрессивных сред и различных температур. Так как благодаря хрому, взаимодействующему с кислородом, образуется тонкая пассивная пленка оксида хрома (III) Cr2O3 за счёт адсорбции кислорода, происходящего на поверхности без разрушения кристаллической решетки исходного металла. Эта пассивная пленка, однообразная по своему составу и равномерно распределенная по всей поверхности металла, и способствует появлению нержавеющих свойств. Хром, взаимодействуя с никелем, обеспечивает получение устойчивой аустенитной структуры, способствующей высокой пластичности, прокаливаемости, хорошей штампуемости и свариваемости изделий. Никель повышает коррозионные свойства, предотвращает рост зерна металла при нагреве. Также хром увеличивает жаростойкость никеля, который, в свою очередь, понижает порог хладноломкости, что позволяет использовать нержавеющую сталь 08Х18Н10 в интервале температур от криогенных -196 °С до высоких 800 °С. При температурах выше этого значения происходит окисление металла, сопровождающееся окалинообразованием и обезуглероживанием стали с полным улетучиванием защитной пассивной пленки.

Говоря о контакте нержавейки AISI 304 с пищей, хочется отметить влияние хрома и никеля. Сочетание двух этих компонентов в сплаве увеличивает коррозионные свойства и позволяет использовать изделия в агрессивных средах. Хотя у каждого продукта, находящегося на полках магазинов, есть свои показатели кислотности, то образующаяся в процессе готовки кислотная среда при взаимодействии с нержавеющей сталью, даже под воздействием температур в процессе термической обработки продуктов, становится недостаточно агрессивной для воздействия или нарушения целостности слоя защитной пассивной пленки, которым покрыта сталь. А это, в свою очередь, не допускает выделения из металла каких-либо вредных примесей, которые могут взаимодействовать с продуктами. Поэтому сталь может контактировать с продуктами питания без каких-либо последствий.

Отечественные марки нержавеющей стали

Современный рынок предлагает разные марки нержавеющей стали для применения в разных отраслях промышленности.

06ХН28МДТ

Нержавейка 06ХН28МДТ применяется для изготовления сварного химического оборудования, работающего при температуре до 80 градусов в средах повышенной агрессивности.

Химический состав и расшифровка 06ХН28МДТ, %

Сплав может подвергаться ручной и автоматической сварке.

Импортный аналог 06ХН28МДТ — AISI 904L

08Х17Н13М2Т

Одним из популярных вариантов отечественной нержавеющей стали является марка 08Х17Н13М2Т. Состав данной марки нержавейки отличается повышенным содержанием молибдена. Именно этот элемент увеличивает антикоррозийные свойства и позволяет не воспринимать воздействие агрессивной среде. Помимо этого, молибден повышает устойчивость к высоким температурам. Нержавеющая сталь этой марки характеризуется высокой пластичностью, легко подвергается формовке и не обладает магнитными свойствами.

Область применения марки 08Х17Н13М2Т:

1. Пищевая промышленность;
2. Химическая промышленность;
3. Изготовление медицинских изделий;
4. Изготовление оборудования и инструментов.

Химический состав и расшифровка 08Х17Н13М2Т, %

• C — до 0,08
• Si — до 0,8
• Mn — до 2
• Ni — 12-14
• S — до 0,02
• P — до 0,035
• Cr — 16-18
• Mo — 2-3
• Cu — до 0,3
• (5 С — 0,7) Ti
• Fe —

Импортный аналог 08Х17Н13М2Т — AISI 316Ti

08Х18Н9

Сталь 08Х18Н9 – аустенитная нержавеющая сталь с высоким содержанием хрома. Широко распространенная марка нержавеющей высоколегированной стали. Нержавейка характеризуется высокими показателями жаростойкости и антикоррозийности. Сплав легко поддается сварке. Применяется при производстве стальных фальцев, арматуры, теплообменного оборудования.

Химический состав и расшифровка 08Х18Н9, %

08Х18Н10

Марка нержавеющей стали 08Х18Н10 также относится к аустенитной группе сплавов. Характеризуется повышенной прочностью, пластичностью и стойкости к сверхвысоким температурам. Сплав не имеет магнитных свойств.

Область применения 08Х18Н10

1. Строительство;
2. Машиностроение;
3. Пищевая промышленность;
4. Горнодобывающая промышленность;
5. Изготовление металлопроката, оборудования и арматуры.

Химический состав и расшифровка 08Х18Н10, %

Импортный аналог 08Х18Н10 — AISI 304

08Х18Н10Т

Аналогом предыдущей марки является 08Х18Н10Т. Высоколегированная сталь этой марки относится к аустенитной группе. Это коррозионностойкий сплав, и он характеризуется высокими показателями жаропрочности. Магнитные свойства отсутствуют. Применяется для изготовления фальцев, теплообменного оборудования, деталей печной арматуры.

Область применения 08Х18Н10Т

1. Строительство;
2. Машиностроение;
3. Электроэнергетика;
4. Пищевая, топливная, химическая промышленность.

Химический состав и расшифровка сплава 08Х18Н10Т, %

• Cr — 17-19
• Ni — 9-11
• Mn — до 2
• Si — до 0.8
• Ti — 0.4-0.7
• Cu — до 0.3
• S — до 0.2
• C — до 0.08
• P — до 0.035
• Fe —

Импортный аналог 08Х18Н10Т — AISI 321

08Х22Н6Т

Нержавеющая сталь 08Х22Н6Т относится к аустенитно-ферритной группе сплавов. Является антикоррозийныс сплавом, не теряет свои свойства даже при использовании в агрессивной среде. Область применения этой марки нержавейки обширна, из нее изготавливают сварное оборудование и различные сосуды.

Химический состав и расшифровка 08Х22Н6Т, %

• Cr — 21-23
• Si — до 0.8
• Mn — до 0.8
• Ni — до 0.8
• Cu — до 0.3
• C — до 0.08
• P — до 0.035
• S — до 0.025
• (5 С — 0.65) Ti
• остальное Fe

К нержавеющей стали марки 08Х22Н6Т можно применять любой вид сварки. Сварной шов также защищен от появления ржавчины и внешнего механического воздействия.

10Х17Н13М2Т

Сталь 10Х17Н13М2Т относится к группе аустенитных сплавов. В основном, эта марка применяется при изготовлении сварных конструкций, которые используются в агрессивной среде. Нержавеющая сталь сохраняет свои физические свойства и характеристики даже при высоких температурах (до 600 градусов).

Химический состав и расшифровка 10Х17Н13М2Т, %

• Cr — 16-18
• Ni — 12-14
• Mo — 2-3
• Mn — не более 2
• Si — не более 0.8
• Ti — 0.5-0.7
• Cu — не более 0.3
• P — не более 0.035
• S — не более 0.02

К нержавеющей стали этой марки можно применять любые виды сварки: ручная, автоматическая электродуговая, газовая.

Импортный аналог 10Х17Н13М2Т — AISI 316Ti

10Х18Н10Т

Жаропрочная нержавеющая сталь 10Х18Н10Т применяется для изготовления деталей сварной аппаратуры, работающей в агрессивной среде. Подходит для производства печного оборудования, теплообменников и труб.

Химический состав и расшифровка 10Х18Н10Т, %

• Cr — 17-19
• Ni — 10-11
• Mn — 1-2
• Si — до 0.8
• C — до 0.1
• P — до 0.035
• S — до 0.02
• 5(С — 0.02) Менеджеры ответят на любой Ваш вопрос!

Источник

Пищевая нержавеющая сталь: типы, марки, свойства, особенности применения

На профессиональной кухне и в быту пищевая нержавеющая сталь в изобилии представлена множеством изделий, которые в процессе эксплуатации соприкасаются с пищевым сырьем и продуктами. Непосредственно пищевое сырье по своему составу, а также условия, в которых происходит его обработка, переработка, транспортировка и хранение готовой продукции зачастую агрессивны, и выдержать их могут лишь нержавеющие сплавы специального химического состава. Различные марки так называемой «пищевой» нержавейки имеют свой уникальный набор свойств, определяющий более узкое направление использования в сфере пищевого производства.

Классификация

По химическому составу нержавеющие стали делятся на:

Различают аустенитные нержавеющие стали, склонные к межкристаллитной коррозии, и стабилизированные — с добавками Ti и Nb. Значительное уменьшение склонности нержавеющей стали к межкристаллитной коррозии достигается снижением содержания углерода (до 0,03 %).

Нержавеющие стали, склонные к межкристаллитной коррозии, после сварки, как правило, подвергаются термической обработке.

Широкое распространение получили сплавы железа и никеля, в которых за счёт никеля аустенитная структура железа стабилизируется, а сплав превращается в слабо-магнитный материал.

Мартенситные и мартенсито-ферритные стали

Мартенситные и мартенситно-ферритные стали обладают хорошей коррозионной стойкостью в атмосферных условиях, в слабоагрессивных средах (в слабых растворах солей, кислот) и имеют высокие механические свойства. В основном их используют для изделий, работающих на износ, в качестве режущего инструмента, в частности, ножей, для упругих элементов и конструкций в пищевой и химической промышленности, находящихся в контакте со слабоагрессивными средами. К этому виду относятся стали типа 30Х13, 40Х13 и т. д.

Ферритные стали

Эти стали применяют для изготовления изделий, работающих в окислительных средах (например, в растворах азотной кислоты), для бытовых приборов, в пищевой, легкой промышленности и для теплообменного оборудования в энергомашиностроении.

Ферритные хромистые стали имеют высокую коррозионную стойкость в азотной кислоте, водных растворах аммиака, в аммиачной селитре, смеси азотной, фосфорной и фтористоводородной кислот, а также в других агрессивных средах. К этому виду относятся стали 400-й серии.

Аустенитные стали

Основным преимуществом сталей аустенитного класса являются их высокие служебные характеристики (прочность, пластичность, коррозионная стойкость в большинстве рабочих сред) и хорошая технологичность. Поэтому аустенитные коррозионностойкие стали нашли широкое применение в качестве конструкционного материала в различных отраслях машиностроения. Теоретически изделия из аустенитных нержавеющих сталей при нормальных условиях — немагнитные, но после холодного деформирования (любой мехобработки) могут проявлять некоторые магнитные свойства (часть аустенита превращается в феррит).

Аустенито-ферритные и аустенито-мартенситные стали

Аустенито-ферритные стали

Преимущество сталей этой группы — повышенный предел текучести по сравнению с аустенитными однофазными сталями, отсутствие склонности к росту зёрен при сохранении двухфазной структуры, меньшее содержание остродефицитного никеля и хорошая свариваемость.

Аустенито-ферритные стали находят широкое применение в различных отраслях современной техники, особенно в химическом машиностроении, судостроении, авиации. К этому виду относятся, стали типа 08Х22Н6Т, 08Х21Н6М2Т, 08Х18Г8Н2Т.

Аустенито-мартенситные стали

Потребности современной техники в коррозионностойких сталях повышенной прочности и технологичности привели к разработке сталей мартенситного (переходного) класса. Это стали типа 07Х16Н6, 09Х15Н9Ю, 08Х17Н5М3.

Сплавы на железоникелевой и никелевой основе

При изготовлении химической аппаратуры, особенно для работы в серной и соляной кислотах, необходимо применять сплавы с более высокой коррозионной стойкостью, чем аустенитные стали. Для этих целей используют сплавы на железноникелевой основе типа 04ХН40МТДТЮ и сплавы на никельмолибденовой основе Н70МФ, на хромоникелевой основе ХН58В и хромоникельмолибденовой основе ХН65МВ, ХН60МБ.

Вопросы безопасности

Большинство считает нержавейку абсолютно безвредной. Однако дискуссии на тему безопасности ее использования продолжаются. Многие марки коррозионно-стойкой стали содержат в составе никель. Его принято считать сильным аллергеном. Некоторые ученые говорят о канцерогенных свойствах этого элемента.

Сторонники теории вреда пищевых сталей не рекомендуют готовить в такой посуде чрезмерно острую пищу и овощные блюда. Объясняют это тем, что овощной сок при кулинарной обработке может реагировать с ионизированными формами частиц сплава. В результате подобных реакций могут образовываться соли никеля, которые и являются особенно вредными для организма человека.

На основании таких данных нержавеющие стали с минимальным содержанием никеля принято считать безвредными. Вводится специальная маркировка, указывающая на отсутствие никеля. Стоимость такой посуды обычно выше прочих изделий из нержавейки. Отсутствие детальных исследований влияния химического состава коррозионно-стойкой стали на безопасность использования в пищевой промышленности и существенное увеличение цены на отдельные виды продукции дают повод предположить, что распространение подобных сомнений — лишь удачный маркетинговый ход некоторых производителей.

Если снижение стоимости достигнуто уменьшением массы готового изделия, на безопасности его эксплуатации это никак не скажется. Пострадают только прочность и срок службы. Гораздо опаснее использование сомнительной стали, химический состав которой неизвестен. Нежелательные примеси, которые бывают в материале, при нагревании легко переходят в пищу. Распознать применение такого недоброкачественного материала можно по металлическому привкусу приготовленной пищи. Особенно сильно он ощущается, если просто вскипятить в этой посуде воду. Безопасность — это не то, на чем можно экономить. Лучше воздержаться от приобретения изделий неизвестного происхождения, особенно если есть явные сомнения в их качестве.

Как отличить нержавейку от других видов стали

С виду все марки стали практически одинаковые, но при этом имеют разные технические характеристики. Это означает, что изделия из разных видов стали ведут себя по-разному. Чтобы отличить нержавейку от другой марки стали, можно воспользоваться несколькими способами:

• Использование азотной кислоты. Данная химическая жидкость помогает отличить нержавейку от углеродистой стали. Если нанести несколько капель на поверхность стали, начнется реакция, при которой будет выделяться едкий пар. Эта реакция характерна для углеродистой стали, с нержавейкой никаких изменений не произойдет.
• Проверить отсвет на поверхности. У нержавейки на поверхности видны синевато-желтые оттенки.
• Маркировка. На продукции из стали всегда ставится вид и марка используемого материала. Если перед цифрами стоит буквенные показатели «НЕРЖ», это означает использование легированной стали.

Эти простые советы позволят точно установить наличие нержавеющей стали.
