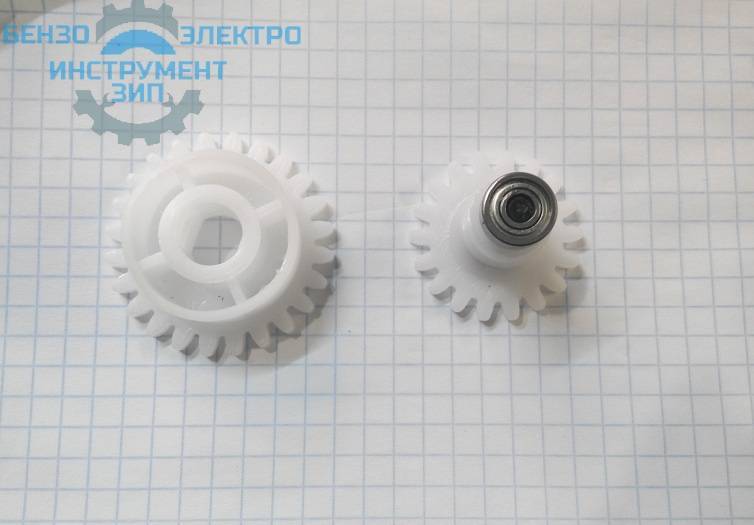

Почему шестерни на цепные электропилы пластиковые?

Шестерня на электропилу – как заменить своими руками?

Простота базовой конструкции электрической ручной пилы позволяет заменить ее ведущую шестерню своими руками.

Порядок действий оператора должен быть таким:

Вначале необходимо аккуратно демонтировать встроенное кольцо стопора, отвечающее за привод в действие режущие органы пилы;
Затем нужно осторожно отсоединить штатную шайбу и пружину;
Далее оператору потребуется отвернуть стальные винты, которые неподвижно фиксируют крышку пластикового корпуса, и демонтировать упорную пластину;
После этого нужно осторожно извлечь штатную ручку, одной рукой придерживая защитный кожух;
Затем необходимо снять все крышки штатного корпуса;
Далее потребуется отвернуть металлические винты, которые удерживают тормозной штифт;

После этого нужно аккуратно снять шестеренку и встроенный якорь на электропилу. Для этого детали необходимо медленно потянуть на себя;

Освободившееся место внутри конструкции нужно тщательно очистить от мусора;
Затем новую шестерную потребуется соединить с якорем и установить готовый механизм на место в конструкции электропилы;
На последнем этапе оператору останется собрать садовый инструмент в обратном порядке.

После сборки пилы нужно смазать ее приводной механизм. Для этого при помощи шприца в специальное отверстие нужно внести смазку, которая покроет детали тонким маслянистым слоем и защитит их от влаги, перегрева и коррозии.

Как продлить сроки эксплуатации шестерни?

Чтобы периодичность замены детали была сведена к минимуму, пользователь электрической пилы должен придерживаться следующих рекомендаций:

• регулярно менять цепи. Лучше всего запастись тремя одинаковыми режущими органами и устанавливать их по мере износа пильной гарнитуры. Это не только предотвратит износ шестерни, но и снизит периодичность заточки цепей;
• следить за состоянием подшипника. Этот элемент играет важную роль в работе привода и двигателя электропилы. Чтобы он не поддавался повышенному износу, требуется постоянно следить за количеством и состоянием его смазки. При необходимости нужно добавлять масло, используя для этого шприц. Если в области установки подшипника скопилось большое количество мусора, то механизм потребуется очистить;
• менять якорь на электропиле. Производители садовой техники советуют делать это каждые 2 месяца при ежедневной эксплуатации пилы. Если инструмент используется нерегулярно, то замена элемента должна производиться 1 раз в год.

Еще одно важное правило – это избегание обратных ударов шины и цепи электропилы. При попадании на твердый предмет шина и цепь мгновенно заклинивают, что приводит к резким скачкам нагрузки на привод электропилы

В один из таких моментов шестерня может расколоться на части и повредить другие детали привода.

Переделка электропилы

Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:

• аппарат для сварки;
• переходник к фрезам;
• ролик стальной плоский;
• редуктор.

Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.

Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

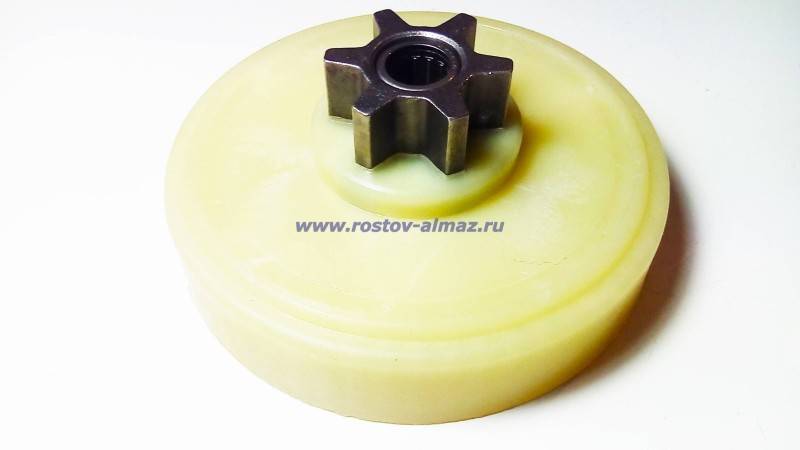

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки

Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа

При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами. Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне

Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам

Лобзиковый тип пил

Измельчитель травы и веток для дачи своими руками

Также важно понимать, как правильно подбирать лобзиковый агрегат. Рекомендуется учитывать многочисленные характеристики для успешного выбора

Толщина заготовок, которые обрабатываются. Даже маленькие модели позволяют обработать 50-миллимитровую древесину. Более мощные и крупные лобзики справляются со 100-миллимитровой древесиной.
Стол лобзика. Рабочий стол может быть сделан из литого или прессованного металла, но он должен быть надежным и ровным

К тому же важно учитывать возможность регулировки положения стола.
Вылет полотна. У небольших столов вылет будет около 380 миллиметров, у крупных — 600.
Электродвигатель

Нужно учитывать мощность, количество ходов в минуту, скорость. От этих показателей зависит, насколько успешной будет работа с пилой.
Длина хода пилки. Нужно учитывать этот показатель для успешной обработки древесины в вертикальном положении.
Натяжении пилки. Важно убедиться в надежной натянутости для того, чтобы конструкция сохраняла первоначальное качество при пилении.
Ограждение полотна. Иногда данная часть является дополнительным оборудованием. В остальных случаях ограждение состоит из 1-2 прутков проволоки или специальной пластмассы.
Прижимное устройство. Его наличие предотвращает вибрацию обрабатываемого материала и ход деревянной заготовки.

Зная, как выбрать электрическую лобзиковую пилу для дачи, можно рассчитывать на ее успешное использование.

Садовая пила для обрезки деревьев

Правила безопасного использования цепной электропилы

1. Действия следует начинать с внимательного изучения инструкции по работе с электропилой. Перед включением прибора тщательно проверяют исправность проводки, кабеля, розеток. Любой обнаруженный дефект необходимо устранить.
2. Подключают электропилу к розетке непосредственно перед началом работы. По завершении вилку кабеля нужно отсоединить. Категорически запрещено оставлять инструмент в подключенном состоянии без присмотра (к нему может добраться ребенок).
3. Работать электропилой с деревом необходимо в одиночку, крепко удерживая ее двумя руками. Чтобы избежать непроизвольного выскальзывания рукоятки, следите, чтобы руки были сухими. Настоятельно рекомендуется использовать защитную одежду, очки, каску, перчатки и специальную обувь. При этом нужно обязательно стоять на устойчивом основании (никаких приставных лестниц!).
4. Во избежание перегрузки электродвигателя, рекомендуется регулярно подтачивать цепь. Еще одной причиной возрастания нагрузки на мотор является понижение напряжения в сети: из-за этого даже случаются короткие замыкания. Работать при нестабильной подаче электричества разрешается только инструментами со специальной термозащитой.
5. Во избежание травм от острой цепи при транспортировке инструмента, на нее надевают специальный кожух. Это легко сделать, используя нажатие пальцами с обеих сторон.
6. Для аварийного прекращения работы на рукоятке сбоку имеется специальный блокиратор. Еще один способ быстро остановить вращение цепи – надавить на защитную планку.
7. Смена рабочей позиции проводится с обязательным выключением двигателя. При переноске пилы шина с цепью направляется назад: при этом глушитель должен оказаться на обратной стороне.

Заточка цепи в домашних условиях

Понять, что требуется заточка цепи электропилы, можно по нескольким признакам:

• во время работы шину “уводит” в сторону;
• скорость пиления заметно снизилась;
• стружка имеет форму иголок, и в ней много пыли (остро заточенные зубья производят однородной формы квадратную стружку).

Правила заточки

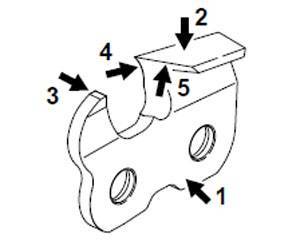

Приступая к заточке резцов цепной пилы, нужно иметь представление об их конструкции, состоящей из:

• основания звена;
• лопатки резца;
• ограничителя глубины реза;
• вертикального лезвия;
• верхнего лезвия, расположенного горизонтально.

Для придания цепи максимальных режущих свойств ее лезвия стачиваются под определенными углами. Режущая способность оснастки, главным образом, зависит от переднего угла, угла верхнего лезвия и угла заточки.

Лопатка резца должна иметь наклон назад и формировать задний угол. Он нужен для углубления верхнего лезвия в материал.

Для формирования заднего угла торцевого лезвия стачивается задняя часть лопатки. Этот угол отвечает за срезание стружки (боковое).

За формирование переднего угла (от 60° до 85°) отвечает торцевая кромка. Его измеряют относительно нижней части звена.

Для придания угла задней части верхнего лезвия стачивается его задняя часть. Угол может иметь значение от 50° до 60°.

Угол заточки измеряется под прямым углом относительно шины.

Угол заточки должен быть не больше 35° и не менее 25°, если оснастка предназначается для пиления поперек волокон. Но к продольным цепям это правило не относится. Они имеют угол заточки, равный 10°.

Каждый резак имеет упор, ограничивавший глубину врезания лезвия в древесину.

В норме расстояние между верхней частью лопатки и упором должно быть от 0,5 до 0,8 мм.

Алгоритм заточки зубьев цепи

Цепи для электро- и бензопил, особенно с твердосплавными напайками, обычно затачиваются на специально предназначенном для этих целей станке. Последний имеет диск для заточки и поворотный столик, на котором крепится оснастка.

Заточка цепей своими руками требует наличия специальной приспособы, которая помогает выдерживать при этой операции требуемые углы заточки. Также потребуется подготовить два напильника: один с плоским профилем, а второй – с круглым.

Чтобы заточить пилу, выполните следующие действия.

1. Зажмите шину агрегата в тиски.
2. Сначала происходит правка режущей кромки зубьев. Разместите приспособу на оснастке так, как показано на фото ниже.

Взяв круглый напильник, начинайте двигать его вперед легкими и плавными движениями. Количество их должно быть одинаковым для всех резцов. Таким образом произведите затачивание всех зубьев оснастки (через один), после чего поверните шаблон и проведите ту же операцию для каждого второго незаточенного резца.
После правки режущих кромок резцов необходимо немного сточить ограничитель глубины реза. Установите шаблон так, как показано на следующих фото.

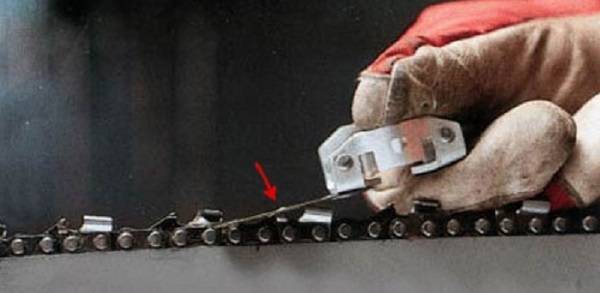

Шаблон имеет два отверстия, возле которых находятся надписи “HARD” (твердый) и “SOFT” (мягкий). Установите шаблон на ограничитель отверстием “HARD”, если требуется пилить твердые породы древесины. Для пиления мягких материалов ограничитель стачивается через отверстие “SOFT”.

Для стачивания упора применяется напильник с плоским профилем.

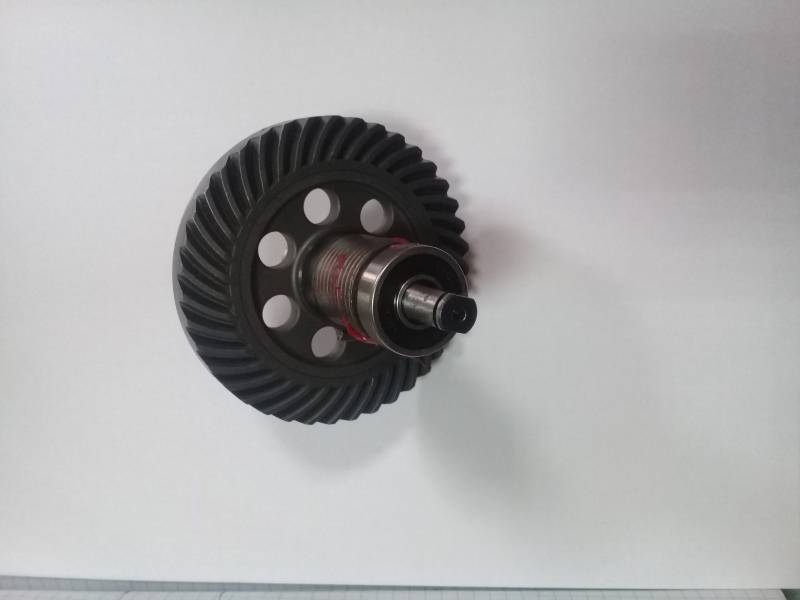

Ведущая шестерня электропилы – как заменить деталь?

Чтобы поменять изношенный приводной элемент, оператору нужно придерживаться следующего порядка действий:

Сначала нужно снять крышку инерционного тормоза и аккуратно вытянуть ее на себя

При этом важно не допускать контакта тормозной ленты с элементами сцепления;
Далее потребуется ослабить гайки, отвечающие за фиксацию крышки электропилы и натяжение режущего органа;
Затем необходимо снять шину и цепь, а также тщательно очистить место их установки от опилок и грязи;
После этого оператор должен зафиксировать поршень, просунув внутрь цилиндра специальный стопор или моток капронового шнура;
Далее нужно начать вращение сцепления. Остановиться необходимо лишь тогда, когда поршень прикоснется к выпускному отверстию;
Затем стопор или моток шнура нужно поместить в отверстие для вкручивания свечи

Чтобы зафиксировать там капроновый шнур, потребуется связать его в несколько узлов;
После этого необходимо открутить гайку штатного сцепления, учитывая, что на ней нанесена левая резьба;
Далее необходимо снять сцепление и демонтировать из него шестерню электропилы;
В конце останется установить вместо старой детали новую и собрать электропилу в обратной последовательности.

Во время замены шестерни нужно внимательно осмотреть остальные элементы привода садового инструмента. Зачастую при поломке детали из строя выходит якорь для электропилы. При необходимости его также потребуется заменить, иначе установка новой шестерни не принесет результата.

Выбор пилы по бренду

Если ориентироваться только на марку пилы, то трудно ошибиться при выборе любой модели компаний:

Неплохие модели для дома производятся под брендами «Бригадир», «Интерскол», «Фиолент», «Энергомаш», Foresta. Электропилы этих марок обладают практически полным набором функций, но дешевле. Для домашней мастерской лучшего выбора не найти.

Фото электропилы фирмы Энергомаш

Самые дешевые электропилы неизвестных или новых брендов покупать можно только тогда, если вы предполагаете включать их только при крайней необходимости и работать несколько раз в год. При умеренной нагрузке они работают вполне исправно. Но для длительной работы на строительстве дачи, например, или деревянного забора периметру участка загородного дома они не слишком пригодны. После 10 – 15 минут работы необходимо делать техническую остановку на столько же времени. Сделаны они, как правило, из дешевых материалов и их покупка напоминает игру в лотерею.

Фото электропилы фирмы Фореста

Компании Makita и Bosch выпускают интересные модели аккумуляторных цепных электропил. Они оборудованы двумя сменными Li-Ion аккумуляторами на 36 В емкостью 2,2 Ач каждый. Зарядка от специального устройства, входящего в комплект пилы, длится 1,5 – 2 часа. Примерно столько же работает пила на одном аккумуляторе при средней нагрузке — до 100 пропилов бревна диаметром 0,1 м. Вблизи от дома пилой работать можно практически непрерывно.

Фото электропилы фирмы Штиль (Shtil)

Оснащены аккумуляторные пилы шинами от 20 до 30 мм длиной. Цепь для резки используется стандартная на 3/8 дюйма. При скорости движения цепи до 8,5 м/с это обеспечивает приличную производительность, сравнимую с бензопилами аналогичной мощности. Аккумуляторные пилы удобны при работе с материалами невысокой плотности — гипсокартоном, фанерой, минеральной ватой, плитами OSB. Но и с палубной доской, вагонкой и блок-хаусом они справляются без особых сложностей.

Электрическая пила цепная “Парма” 2М

Масса электропилы 5,6 кг. Мощность размещенного поперечно эл. мотора 2000 Вт, питание от электросети 220 В. Это усоверенствованная модификация с автосмазкой цепи, которую конечно просто отрегулировать. Бачок для масла обустроен смотровым окошком, позволяющим зрительно держать под контролем наполняемость бачка смазочными материалами.

Производитель отлично сбалансировал инструмент, заботясь о понижении утомляемости оператора в свое время долговременной работы. Блокировка цепи, мотора, верхняя защита позволяют сделать нужные условия безопасности во время работы. Употребляется пильная гарнитура: направляющая шина длиной 40 см и пильная цепь на 57 звеньев.

Электропилы – это незаменимый инструмент на дачном участке или в частном доме. Она легко справляется с распилом толстых ветвей, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или крупные поломки. Ремонт электропилы своими руками возможен только в некоторых случаях и при наличии определенных навыков и инструментария. Зачастую инструмент приходится отдавать в сервис. Но есть некоторые поломки, которые легко исправляются самостоятельно.

Обзор конструкции электропилы цепной

Для того чтобы овладеть навыками ремонта электропил, необходимо понимать их конструкцию. Основным элементом, который производит резку материала, является пильная цепь, которую приводит в движение мотор. Сама цепь представляет собой совокупность режущих звеньев, которые между собой скрепляются шарнирами. Движение цепи производится по пластине, которую называют шиной. Изготавливается эта деталь из стали высокого качества, которая не подвержена сколам, царапинам и коррозии – это основной показатель качества инструмента. По конструкциям выделяются шины:

• сварные;
• цельные со съемным наконечником;
• цельные с наконечником, изготовленным из твердосплавных материалов.

Сварная шина – это нечто, похожее на «сэндвич», который сваривается из трех составных частей в одну, при этом в конструкцию вклепывается ведомая звездочка. Цельная конструкция со сменным наконечником – изделие из одного листа, оптимально для инструментов большой длины. В такой шине основная нагрузка ложится на роликовый подшипник ведомой звездочки. Цельная конфигурация позволяет снизить потери на трение на 8-10%. Если инструмент с цельной шиной из материалов твердого сплава, то он оптимально подходит для работы с высокой нагрузкой, а также для эксплуатации в условиях наличия большого количества песка, пыли и грязи.

1. При работе с электропилой любой конфигурации необходимо помнить о возможности возникновения «обратного удара» – отброса инструмента в сторону выполняющего работы человека. Такая ситуация возникает, если самый конец пильной шины упирается в обрабатываемый материал. Чтобы избежать травматизма в такой ситуации, производители оборудуют пилы автоматическим тормозом цепи.

2. Автоматический тормоз цепи еще называют инерционным приводов, который работает благодаря щитку, находящемуся перед левой рукой выполняющего работы человека. Перед началом работы этот щиток ставится в положение ближе к руке, чтобы в случае необходимости он быстро приводился в действие. Если возникает момент обратного удара, то рука оператора упирается в этот щиток и цепь останавливается. Положение меняется и за счет возникающей от удара инерции. Такая система позволяет снизить вероятность ремонта электропил цепных, так как во время удара не повредится основной ее механизм.

3. Еще одна система, которая предотвращает износ и поломки – автоматическая смазка цепи. В специальный резервуар заливается масло, которое во время эксплуатации пилы передается через маслонасос на ведущую звездочку и цепь. Некоторые модели даже имеют регулировщик подачи масла, так как при разной интенсивности работы необходимо разное его количество. К примеру, ремонт электропилы Макита подразумевает осмотр системы подачи масла.

4. У цепных пил с электрическим мотором есть некоторые недостатки или слабые места. Один из них – конструкция редуктора. Крутящий момент передается на цепь через редуктор, который имеет жесткую связку с якорем электрического мотора. Такая конструкция передает все нагрузки на мотор, то есть, если в заготовке содержатся твердые вставки или пильная цепь затупилась, то она будет не так гладко скользить по поверхности. Результатом этого станет перегрев мотора или износ некоторых его деталей. В качестве превентивной меры необходимо своевременно точить пилу и не давить на нее при работе. Часто поступают в сервисный ремонт электропилы Парма с такого рода неисправностями.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
2. Полностью открутите винт крепления шины и снимите крышку.
3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
7. На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.
8. Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
9. Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
10. Далее, следует перевернуть редуктор и снять крышку.
11. Сняв трубочку с насоса, извлеките бачок для масла.
12. Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
13. Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.
14. Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.
15. Все детали редуктора необходимо очистить от загрязнений.

16. Далее, следует вынуть плунжер масляного насоса.

17. Извлеките масляный насос из пластиковой крышки редуктора.
18. Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
19. Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
20. Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
21. Вместе с пружиной извлеките тяги.
22. Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.
23. Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.
24. На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.
25. Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
26. Снимите крышку.
27. Извлеките ротор двигателя, приложив небольшое усилие.

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.
