Устройство бензопилы Партнёр

В базу каждой пилы заходит надежный 2-тактный двигатель внутреннего сгорания, оборудованный системой принудительной подачи воздуха. Применяемые производителем моторы выделяются собственной надежностью и способностью исправно работать под переменными и повсевременно высочайшими нагрузками. Приличный припас вращающего момента дает возможность использовать пилы для выполнения разных бытовых и промышленных задач.

Для пуска мотора любая бензопила оборудуется ручным стартером с функцией облегченного пуска. Это дает возможность без усилий завести инструмент при очень низкой температуре. Поджигание топливной консистенции осуществляется с помощью фирменной свечки и электрического зажигания. За передачу вращающего момента от ДВС на шину отвечает долговременное сцепление.

Все детали и механизмы каждой пилы помещены в надежный пластмассовый корпус. Он сделан из мультислойных полимеров, что дает ему возможность выдерживать случайные удары и падение с маленькой высоты. Производитель предугадал открытый доступ к фильтрам и другим нередко заменяемым элементам. Это значительно упрощает ремонт бензопилы Partner своими руками.

За распиливание древесной породы в устройстве каждой бензопилы Partner отвечает фирменная шина и цепь. Пильная гарнитура работает под контролем масляного насоса, который автоматом подает масло во время движения цепи по шине. Во время попадания гарнитуры на гвоздь либо хоть какой другой жесткий предмет срабатывает инерционный тормоз, что делает инструмент вполне неопасным для оператора.

Любая модель Partner выделяется удобством в эксплуатации. Передняя и задняя ручки инструмента покрыты высококачественным прорезиненным материалом, что исключает проскальзывание рук оператора во время работы. Действенная антивибрационная система инструмента гасит сильные колебания мотора. Это дает возможность использовать бензопилу, как на земле, так и на высоте, не ощущая вялости во время ее эксплуатации.

Инструкция по эксплуатации бензопилы «Партнер 350»

«Партнер 350» достаточно сложный инструмент. Поэтому необходимо обязательно изучить имеющуюся инструкцию. Строго следовать рекомендациям и соблюдать технику безопасности. Бензопила работает на марках бензина аи92 и аи95 в соотношении 1:50 с маслом для двухтактных двигателей.

Перед началом работы необходимо:

Заправить бензином и маслом.
Проверить крепление шины.
Проверить натяжение цепи.
При необходимости настроить карбюратор.

После того как заведется двигатель, необходимо его немного прогреть.

При эксплуатации нельзя допускать перегрева, необходимо давать остыть бензопиле. Используйте наточенные цепи, проверяйте натяжение цепи и её смазку. Используйте качественное топливо и масло. Не нарушайте пропорции бензина и масла. Соблюдение данных требований позволит работать «Партнеру» долгое время.

Выявление и устранение очевидных неисправностей бензопилы.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

Наличие искры на свече зажигания;
Подачу топлива;
Состояние фильтров;
Работу сапуна встроенного в топливную крышку глохнущего агрегата;
Функционирование выпускного канала.

Проверка искры на свече зажигания и устранение причин.

Первым этапом поиска причин того, почему бензиновая пила не заводится, является проверка искры на свече зажигания. Существует много факторов, влияющих на работу данного элемента. Однако основными на начальной стадии дефектовки инструмента являются:

Неправильная регулировка карбюратора;
Присутствие большего, чем положено, количества масла в бензине;
Засорение воздушного фильтра.

Все они способствуют образованию нагара на электродах свечи. В 50 случаях из 100, пилы не заводятся на холодную по причине отсутствия искры из-за отложений нагара на электродах и их коррозии. В результате происходит либо уменьшение зазора, либо его увеличение.

Проверка свечи зажигания у неработающей бензопилы

Проверить наличие искры довольно просто. Для этого потребуется:

Снять наконечник высоковольтного провода;
Выкрутить свечу;
Одеть наконечник обратно;
Прислонить свечу юбкой к цилиндру;
Произвести пуск стартером.

Если в момент запуска двигателя бензопилы между электродами наблюдается хорошая искра, то с узлом зажигания все в порядке. Если же ее нет, то стоит прочистить сам элемент и проверить зазор электродов. При необходимости с помощью специального щупа отрегулируйте расстояние между контактами.

Искры на свече зажигания может не быть и по иным причинам. Из основных неисправностей, влияющих на плохой запуск бензопилы и неустойчивую работу ДВС на холостом ходу, от которых инструмент может заглохнуть, можно отнести следующие:

Переполнение свечного канала топливом;
Отсутствие контакта между высоковольтной люлькой и наконечником свечи;
Выход из строя блока зажигания.

Как запустить холодную бензопилу, если свечной канал постоянно заливает бензином? Устранить проблему на время пуска инструмента, можно воспользовавшись следующим алгоритмом:

Выкрутить специальным ключом свечу;
Протереть ее чистой и сухой ветошью;
Просушить в течение 20…30 минут;
Удалить надфилем нагар и отрегулировать зазор между электродами;
Слить остатки топлива из свечного канала и просушить его;
Собрать все и попытаться завести механизм.

В случае с отсутствием искры при плохом контакте высоковольтной люльки с наконечником свечи необходимо проверить соединение. Проверку можно провести используя обычный тестер. При обнаружении дефекта и его устранении бензопила должна завестись без особых проблем.

Если проверка показала, что контакт надежен, а пила и дальше не заводится, ищите причину в блоке зажигания. Как правило, неисправный блок ремонту и восстановлению не подлежит. Здесь потребуется его полная замена.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Самый легкий способ очистки бензопилы от мелкой стружки, это воспользоваться компрессором, установив на него продувочный пистолет или насадку.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Далее, при помощи винта качества, устанавливаются максимальные обороты.

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно. Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Технические характеристики

Благодаря продуманной компоновке внутреннего оборудования, бензопила весом 4,7 кг характеризуется небольшими габаритными размерами, упрощающими ее применение в труднодоступных местах.

Инструмент приводится в действие двухтактным карбюраторным ДВС, объемом 36 см3 развивающим на максимальных оборотах мощность 1,8 л.с.
Топливом служит смесь автомобильного бензина и моторного масла для двухтактных двигателей, которая поступает в карбюратор из встроенного в корпус пилы резервуара объемом 400 мл.
Силовой агрегат характеризуется экономным расходом топлива и масла, хорошим для своего класса запасом крутящего момента, стабильными параметрами работы на всех режимах.
Беспроблемный запуск и стабильные рабочие характеристики двигателя, обеспечивает конструкция ручного стартера, праймер-насос и электронное зажигание.

Модель	Partner 351
Производитель	Partner
Производство (сборка)	Китай
Родина бренда	Швеция
Класс пилы	Бытовая
Мощность, л.с. (кВт)	1,8 (1,3)
Объем двигателя, см3	36
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Количество звеньев цепи	56
Объем топливного бака, л	0,4
Объем масляного бака, л	0,2
Длина шины, см (дюймы)	40 (16)
Уровень шума, дБ(А)	106
Гарантия, лет	1
Вес, кг	4,7
Инструкция	Скачать

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;

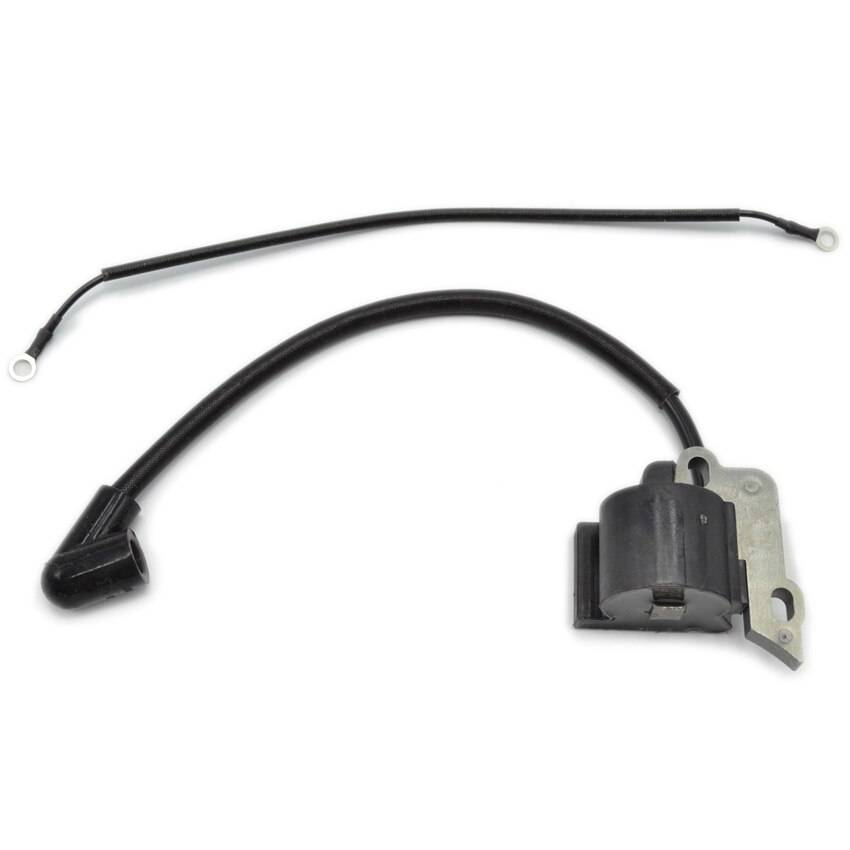

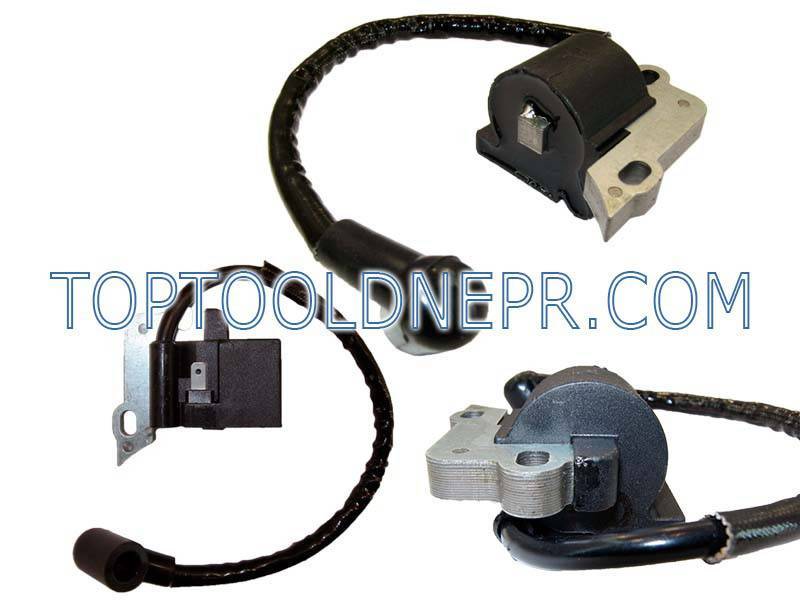

Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

Снимите крышку и очистите запчасти под ней;
Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Диагностика проблем

Прежде чем приступить к ремонту устройства, необходимо провести качественную диагностику пилы. Чтобы определить причину поломки, нужно подробно ознакомиться с конструкцией бензопилы Партнер 350. Выход пилы из строя может быть обусловлен повреждением любой ее части, но наиболее распространены следующие причины:

Основные узлы бензопил Партнер

поломка элемента зажигания;
повреждение топливной системы;
поломка поддерживающего вала.

Каждый из этих дефектов сопровождается определенными «симптомами», которые помогут точно диагностировать проблему.

Тестирование свечи

Проверка искры в бензопиле Партнер 350 осуществляется с помощью изъятия этого элемента из пилы, его дальнейшего присоединения к проводу большого напряжения. Корректная работа свечи всегда сопровождается выделением искры, поэтому этот параметр будет несложно отследить.

Разные поломки свечей зажигания

Неполадки в этой области могут быть вызваны следующими повреждениями:

неисправность самой свечи;
ослабление контакта в проводной сети;
поломка кнопки зажигания;
отсутствие вентилируемых проходов между деталями в системе зажигания.

Регулировка смеси и свечей зажигания бензопилы Partner 350

Тестирование топливной системы

Топливо является основным источником энергии для работы пилы, поэтому неполадки в области переработки горючего могут быть причиной поломки. Проверка топлива в бензопиле Партнер 350 первый этап диагностики. Если бак заполнен достаточно, стоит внимательно осмотреть свечи. Если свеча зажигания сухая, значит через нее не проходит горючее. После обнаружения этого факта, нужно проверить все элементы системы, начиная с карбюратора.

Регулировка карбюратора бензопилы Партнер 350

Причина неисправности кроется в следующем:

выход из строя цилиндропоршневой группы двигателя;
перегрев поршня и цилиндра;
попадание инородных частиц в двигатель.

Если после тестовой подачи топлива бензопила Партнер 350 включилась, то проблема кроется в других элементах пилы.

Карбюратор бензопилы Партнер 350

Проверка подшипников

Поддерживающий вал пилы стоит проверить на устойчивость через подшипники коленчатого вала. Шатун поршня и подшипники должны прочно прикрепляться к каркасу. Если при движении поршня наблюдаются зазоры между отдельными частями механизма, то эти элементы необходимо заменить.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

забит воздушный фильтр;
затруднена подача топлива из бензобака в карбюратор;
забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Изучение инструкции по эксплуатации бензопилы Партнёр 350

перечень комплектующих узлов и деталей;
информацию, как правильно читать символы на оборудовании;
технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
инструкцию последовательности сборки инструмента;
правильный состав смесей горючего и требования к смазке цепей;
инструкции по техническому обслуживанию отдельных узлов;
таблицу неполадок и способы их устранения;
технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Как выставить зажигание на бензопиле Partner 350

Проведение разборки

Если вами будет выполняться регулировка карбюратора бензопилы «Partner-350», то следует более кропотливо ознакомиться с устройством узла, во многих моделях конструктивные особенности фактически не отличаются друг от друга, поэтому приведенные советы окажутся актуальными.

Когда может понадобиться регулировка

При правильной эксплуатации отменная бензопила STIHL 180 (либо неважно какая другая) должна длительно и отлично для вас служить. Но всякое ведь случается…

Разболтались фиксирующие винты
Износился движок (в данном случае регулировка этой бензопилы, как и Гудлака, либо Штурма поможет лишь на время, в эталоне лучше сходу нести в ремонт)
Засорился карбюратор (в данном случае его придется к тому же почистить).

Элементы необходимо снимать с большей аккуратностью, укладывая их по порядку, в процессе проведения сборки вам это поможет. Три болта задерживают верхнюю крышку, их необходимо снять, далее вы увидите слой поролона, который выступает в качестве составной части воздушного фильтра. Мастер должен будет избавиться от топливного шланга, это дозволит снять тягу привода.

Регулировка карбюратора бензопилы «Partner-350» невозможна, если не снять наконечник тросика, этим следует заняться на последующем шаге. Бензиновый шланг, который находится слева от штуцера, нужно будет сбросить. Все перечисленные выше работы позволят отсоединить карбюратор, который можно подвергать регулировке. Этот механизм отличается сложностью, потому по мере надобности предстоящей разборки необходимо снять элементы аккуратненько, ведь их размер очень мал, из-за чего они могут просто потеряться.

Проведение регулировки

Если у вас есть пила «Partner-350», регулировка карбюратора может быть произведена без помощи других, без вербования профессионалов. Оценив свои способности и опыт, приступайте к разборке, советы по проведению которой были представлены выше. Дальше можно производить настройку и следующую регулировку. Нужно различать три винта, конкретно в таком количестве они имеются у пилы «Partner», но в неких моделях винт установлен в единственном экземпляре. Производитель обозначил каждый собственной буковкой, которая дозволит для вас осознать, зачем предназначается элемент. Таким макаром, винт под буковкой L нужно использовать при настройке низких оборотов. Верхние обороты можно подкорректировать винтом под буковкой H. Холостой ход поддается корректировке винтом под обозначением T, у других моделей может находиться только он.

Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. Ремонт бензопилы Partner 350 своими руками. А так как мы с вами экономные и не желаем тратить средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения проф ремонтников. И как вы скоро увидите, сделать это совсем просто. Вам даже ничего особенного не понадобиться, делать

Я специально рассмотрел регулировку карбюраторов всех известных марок пил, неважно какая из которых обладает своими хитростями и качествами и на мой взгляд это лучшая информация в сети!

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить

Основными составными компонентами карбюратора являются:

Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты — винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро.
Удержание верхней крышки производится при помощи трех болтов

Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой

Он выполняет опцию воздушного фильтра.
Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга.
Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Снимайте его неспешно.
Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350
Обратите внимание на то, что данный вид операции считается достаточно трудоемким

Настраивать потребуется поэтапно
Отдельные элементы отличаются небольшими размерами
Важно их не потерять при разборке, настроить

Поиск неисправностей бензопилы

Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.

Основные поломки бензопилы Партнер 350

Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:

Проверка искры бензопилы;
Катушка зажигания;
Диагностика системы подачи топлива;
Осмотр подшипников коленчатого вала.

Проверка искры на электродах свечи

Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.

Регулировка зазора свечи щупом

Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.

В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.

Диагностика и настройка зажигания Партнер 350

Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.

Маховик и модуль зажигания бензопилы Partner 350

При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.

После проверки зажигания переходим к диагностике системы подачи топлива.

Топливная система бензопилы 350

Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора

Карбюратор Партнер 350 в разборе

В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.

Принцип работы карбюратора

Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.

Изучение руководства по использованию PowerSaver Partner 350

Недопустимо работать на сложных бытовых приборах без изучения устройства и правил работы.

список компонентов и деталей;
информация о надлежащем прочтении символов на оборудовании;
методы безопасности в технологии пиления и пиления;
инструкции по сборке последовательности инструментов;
правильный состав топливных смесей и требований к смазке;
инструкции по поддержанию отдельных компонентов;
таблица проблем и способы их устранения;
технические характеристики бензопилы.

Прочитать то же самое: Вентилятор смесителя

Официальные документы, предназначенные для владельцев оборудования, предоставляют исчерпывающую информацию о правильной работе пильных дисков.

Используйте инструмент только с цепью с низким коэффициентом отражения.

Из-за ограничения глубины реза, он более безопасен в любительском использовании.
