Возможные неисправности, причины их появления и способы устранения
Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.
Перфоратор не бьёт
Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.
Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.
Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.
Перфоратор не крутится и не сверлит
Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.
Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.
Бур не держится в патроне и вылетает
Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.
Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.
Видео: почему вылетают свёрла из перфоратора
Искрят щётки
Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.
Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).
Измерение сопротивления между ламелями производится мультиметром
Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.
Перфоратор сильно греется
Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:
- делать паузы через определённые промежутки времени;
- после нагрузок давать инструменту возможность поработать на холостом ходу.
При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.
Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.
Перфоратор не держит патрон
Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.
Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.
Схема устройства ударного механизма, его неисправности и ремонт
Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.
Бочковые перфораторы
Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.
На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.
Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.
Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.
- Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
- Снимите стопорное кольцо, удерживающее подшипник.
- Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
- После извлечения 3-х шариков, можно вытянуть растровую втулку.
- Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.
В данном случае боёк целый. Но если он сломан, то замените его на новый
Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене
Перфораторы пистолетного типа
Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.
Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.
На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.
Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.
При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.
После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.
Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.
Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).
Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.
После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.
Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.
Как выявить неисправность щеточного узла
Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:
- Качество
- Исправность коллектора
- Нагрузка электроинструмента
Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.
Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.
Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить
Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.
Что может послужить поводом для разборки перфоратора
Поломки инструмента делятся на механические и электрические. Ремонт невозможен без разборки и последующей сборки.
Сбои в механической части
О наличии проблем в механической части можно судить по появившемуся:
- скрежету;
- повышенному шуму;
- сильной вибрации;
- странному запаху из корпуса.
К таким неполадкам относится:
- поломка зубьев шестеренок или зажимного патрона;
- износ ствола агрегата, а также резинок бойка и ударника;
- выход из строя ударного механизма, переключателя режимов работы.
Сбои в электрике
При возникновении сбоев в электрике мотор гудит, быстро нагревается, не вращается, появляется дым. Можно почувствовать неприятный запах и искрение.
Поломки в электрической части:
- перегорание обмотки ротора, статора двигателя;
- засор коллектора;
- поломка кнопки включения;
- нарушение электрических контактов;
- износ щеток;
- невозможность включения инструмента.
К неисправностям, появившимся в электрической части электродвигателя, привлекают профессионала.
Профилактические меры
- Два раза в год менять смазку.
- Раз в полгода профилактический осмотр щёток.
- Каждый раз после работы тщательная чистка.
- Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.
Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности. Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту. И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.
Виды схем подключения кнопки дрели
При помощи всевозможных насадок модели можно легко превратить в пилу, точило, ножницы, лобзик и другие инструменты. К недостаткам дрелей можно отнести отсутствие реверса, что несколько ограничивает их универсальность. Ну а преимущество — у ИЭ 1511 БЭ и ИЭ 1211 Э очень низкая цена по сравнению с зарубежными моделями.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: специальная планка для ограничения глубины сверления, электронное управление частотой вращения при изменении нагрузки, переключатель «сверление/сверление с ударом» (ИЭ 1511 БЭ), кнопка фиксации выбранной частоты вращения (ИЭ 1511 БЭ), дополнительная рукоятка.
ТИП ИНСТРУМЕНТА: бытовой.
ЧАСТОТА ВРАЩЕНИЯ (под нагрузкой): плавная регулировка в двух диапазонах — до 960 об/мин и до 2076 об/мин.
ТИП ПАТРОНА: трехкулачковый.
ДИАМЕТР СВЕРЛЕНИЯ (макс.): по стали — 10 мм; по дереву — 10 мм (ИЭ 1211 Э) и 13 мм (ИЭ 1511 БЭ); по бетону — 13 мм (ИЭ 1511 БЭ).
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 420 Вт.
ВЕС (без токоподводящего кабеля, патрона и доп. рукоятки): 1,8 кг (ИЭ 1211 Э); 1,85 кг (ИЭ 1511 БЭ).
Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.
Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.
Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.
Электрические неисправности
Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.
По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:
Отсутствие напряжения в питающей сети, обрыв кабеля
Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.
Соединение проводов
Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.
Неисправность кнопки пуска
Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.
Стирание щеток
При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.
https://youtube.com/watch?v=D0hgvy9xEGg
По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.
Поломка регулятора оборотов
При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.
Неисправность мотора
Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.
При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.
Ремонт статора
Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.
Ремонт наиболее часто встречающихся неисправностей
Одной из часто встречающихся неисправностей бывает искрение щёток. Зачастую это происходит из-за износа самой детали, поэтому для устранения этой проблемы их нужно заменить на новые.
Ещё может возникнуть необходимость в снятии переключателя режимов работы, для этого нужно установить его в положении «удар» (чтобы стрелка указывала на изображение молотка) и повернуть его дальше ещё примерно на один сантиметр. Далее из гнезда освобождается рычаг и вытягивается на себя.
Если во время работы корпус перфоратора сильно нагревается, то, возможно, во-первых, не соблюдён режим эксплуатации, а во-вторых, причина может крыться в неисправности электродвигателя.
Схема подключения кнопки дрели – как исправить проблему?
К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.
Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.
Возможные неисправности
Далее перечисляются основные признаки, указывающие на сбои в работе узлов перфоратора и способы их устранения своими руками.
Не долбит — причины
Если перфоратор переключили на ударный режим, но он не бьет, но мастер видит, что насадка в патроне вращается, значит либо сломался узел плавающего подшипника, либо раскололся ударник, либо неисправен поршневой узел.
Скорее всего, одну из деталей придется заменить.
Видео, которое поможет при ситуации когда перестал долбить инструмент:
Не крутится и не сверлит
Нарушение вращения ведущего вала происходит или из-за поломки в редукторе, или если что-то сбилось в самом двигателе. Это можно определить на слух.
Когда мотор работает и слышно его гудение, значит именно редуктор не передает вращение на патрон. Если же запустив инструмент, мотор не гудит – нарушено электропитание. Возможно, где-то оборвана цепь или перемкнуло витки на катушках.
Что делать, если не крутит под нагрузкой:
Бур не держится в патроне и вылетает
В этом случае, неисправность следует искать в механизме цангового зажима патрона – его разбирают и проверяют на месте ли шарики-подшипники, не разомкнулось или не ослабло ли стопорное кольцо или пружина-фиксатор.
Искрят щетки
Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.
Инструмент сильно греется
Такое происходит при интенсивной эксплуатации инструмента. Рекомендуется делать перерывы в работе и обесточивать перфоратор, после чего давать двигателю поработать на холостом ходу.
Электродрель — вспомним конструкцию инструмента
Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.
Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:
- Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
- Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
- Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
- Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора
Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:
- Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
- Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
- Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
- Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
- Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
- Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
- Сетевой провод — связующее звено между электрической розеткой и инструментом

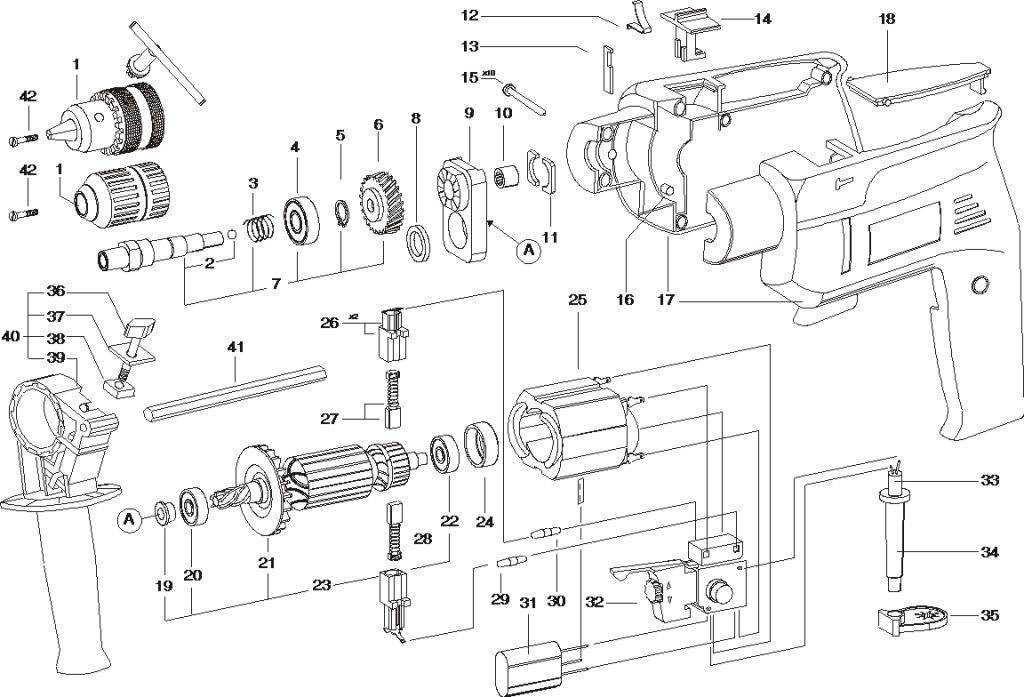

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.
Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.
Принцип разборки перфоратора
Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.
Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.
Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:
- Необходимо потянуть пластиковую юбку вниз.
- При помощи отвёртки подцепить и снять защитный пыльник из резины.
- Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
- Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
- Все снятые детали нужно зачистить от мусора и старой смазки.
В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.
Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:
- Устанавливаем на переключателе режим отбойного молотка.
- Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
- Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.
