Шаблон для заточки цепи бензопилы штиль

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Применение специальных станков

Для тех, кто не просто интересуется вопросом о том, как правильно заточить цепь бензопилы, но и делает это регулярно, да и просто устал работать напильником, следует обратить внимание на универсальные заточные электростанки. Это устройства с предусмотренными настройками, правильно используя которые, вы расположите цепь под необходимым углом, с максимальной точностью и аккуратно подведете точильный диск к каждому зубчику

Также существуют установки, оборудованные автоматическими тисками, которые включаются при приближении диска к кромке режущих элементов. Модели отличаются разнообразием дополнительных функций и цен, поэтому всегда можно выбрать приемлемую для себя.

Когда нужно проводить заточку и как об этом узнать

Проблемы, которые могут возникнуть из-за несвоевременного обслуживания цепи:

• кривые спилы;
• большая нагрузка;
• повышенный расход топлива;
• более быстрый износ ведущих деталей бензопилы и сокращение срока её эксплуатации.

Быстрота затупления зубьев зависит от частоты использования инструмента и условий. Достаточно всего пару раз зацепить землю или камни, и уже понадобится делать заточку цепи бензопилы.

Признаки, по которым можно узнать, что цепь затупилась:

• инструмент пытается вырваться из рук, застревает;
• сыпется мелкая стружка, практически пыль;
• пила углубляется только при большом усилии;
• увеличивается время распила.

Помимо этого, затупленные зубья можно просто внимательно осмотреть. Даже невооружённым глазом будут заметны признаки затупления.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Как заточить цепь для бензопилы

Высота ограничителя пропила

Заточка цепи бензопилы непростое дело. Высота ограничителя пропила и острие угла режущего звена после каждой заточки должны соответствовать первоначальной геометрии, заданной производителем. Помимо этого, нельзя сильно стачивать или менять звенья, так как от их идентичности зависит нормальное функционирование пилы. Если допустить ошибку именно здесь, то возможны не только сильнейшие нагрузки на двигатель и корпус бензопилы, но и разрыв цепи, что всегда очень опасно.

Обратите внимание, что контур зуба напоминает окружность, а материал из которого изготавливается цепь достаточно мягкий. Поэтому, заточку цепи необходимо производить только круглым напильником

Кроме того, движения должны быть четкими и плавными, по конкретной траектории.

Как выбрать напильник для заточки цепи бензопилы

Перед выбором круглого напильника для заточки цепи бензопилы необходимо изучить ее параметры и выбирать инструмент четко под параметры зуба и шага. Чаще всего, шаг цепи находится в пределах 4–5,5 мм. Инструмент не должен выступать над верхней гранью зуба более чем на 1/5. Кроме того, во время заточки вам необходимо правильно удерживать напильник по отношению к плоскостям – строго под прямым углом к вертикальной плоскости и под углом примерно 10–30° к горизонтальной, в зависимости от вида цепи. Использовать для заточки можно и специальный инструмент, так как постоянно работать только одним круглым напильником достаточно сложно.

Как точить цепь бензопилы напильником

Стандартным напильником работать не очень удобно, поэтому я предлагаю приобрести специальный набор, в который входят: круглый напильник с державкой, плоский напильник, чтобы стачивать ограничение глубины и специальный крючок, который помогает чистить бензопилу. Круглый напильник удобен тем, что на него нанесены специальные линии ориентира, благодаря которым вы сможете работать правильно. Пластинка опирается на ограничитель глубины, а также на верхнюю линию режущего зуба, напильник же будет размещен под режущей кромкой.

Весь процесс заточки цепи бензопилы можно разбить на следующие этапы:

• Установка тормоза цепи;
• Выставление инструмента по шаблону;
• Пометка первого зуба, чтобы не точить один и тот же зуб дважды;
• Выполнение заточки цепи.

При заточке цепи обратите внимание на следующие правила:

• Крепко закрепите шину, подберите напильники по диаметру.
• Начинайте производить заточку так, чтобы только 1/5 круглого напильника выступала над режущей кромкой.
• Напильник при заточке необходимо двигать только в одну сторону, а не взад-вперед.
• Через каждые несколько заточек подправляйте ограничитель пропила.
• Не нажимайте на напильник очень сильно, делайте каждое движение очень аккуратно.
• Постоянно проворачивайте напильник вокруг своей оси, чтобы не только цепь затачивалась равномерно, но и напильник не стачивался с одной стороны, что может привести к неравномерному затачиванию в будущем.
• Зубья цепи необходимо затачивать последовательно и одинаково.
• Удобнее затачивать зубья одного направления, а после менять положение и затачивать зубья другого направления.
• Для каждого зуба нужно определить одинаковый нажим на инструмент и сделать одинаковое количество движений затачивания. Так вы сможете обеспечить равномерность затачивания всей цепи.
• Если в цепи есть зубья разной длины, следует ориентироваться на самый короткий, а остальные зубья сточить до его длины.

Как видно, самостоятельная заточка цепи бензопилы, достаточно сложный и трудоемкий процесс. Лучше доверить эти работы профессионалам, у которых есть соответствующее оборудование. Если вы удалены от мастерских, то купите сразу несколько цепей, тогда вам не придется останавливать работу и думать как заточить цепь бензопилы.

В следующей статье я расскажу как выбрать цепную электропилу.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Способы заточки цепи бензопилы

С помощью напильника

Для работы потребуются плоский и круглый напильники (надфиль), державка, приспособление для удаления стружки (крючок), шаблон для контроля глубины заточки. В зависимости от шага между звеньями используют инструмент диаметром от 3,2 до 5,5 мм. Параметры напильника обычно указывает производитель.

Державки продаются со специальной разметкой для определения угла кромок. Приспособление удерживает напильник на определенной высоте над кромкой. Оптимально – надфиль выступает над острием не более 1/5 диаметра.

Для ручной заточки также потребуется струбцина или тиски. Шину закрепляют неподвижно, затем устанавливают на нее державку и начинают работать напильником с самого маленького зуба. Остальные зубцы подгоняют под него по размеру.

• доступная цена на инструменты для заточки цепи;
• простота процесса заточки;
• высокая эффективность при аккуратной работе;
• безопасность для мастера по сравнению с другими методами.

на ручную заточку уходит много сил и времени.

С помощью болгарки (УШМ)

Метод достаточно простой и быстрый, но не безопасный. При работе с болгаркой важна аккуратность и внимательность, иначе оператору легко можно получить травму. Чтобы заточить цепь, угловую шлифмашинку зажимают в тисках и включают. Затем к вращающемуся диску поочередно подносят каждый зуб, обрабатывая кромку.

• высокая скорость заточки;
• минимальные физические усилия со стороны пользователя.

• сложно контролировать угол заточки;
• существует риск надреза соединительного звена;
• риск получения травмы в процессе заточки.

С помощью станка

В профессиональных мастерских и производственных цехах используют электростанки для заточки. Существует несколько видов оборудования, но принцип работы одинаковый у всех.

Пильную цепь закрепляют на рабочей поверхности в направляющей. С помощью фиксатора отделяют зуб, который будут затачивать первым. Рабочий элемент станка с наждаком устанавливают под углом заточки и настраивают глубину погружения (параметры можно регулировать). Станок включается по нажатию кнопки. По мере истирания абразивного круга его меняют на новый.

• высокая скорость работы;
• качество режущей кромки;
• точная настройка параметров процесса;
• отсутствие физической нагрузки на пользователя.

• высокая стоимость оборудования;
• необходимость подключения станка для заточки цепи к сети;
• риск получения травмы при работе без специальных навыков.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

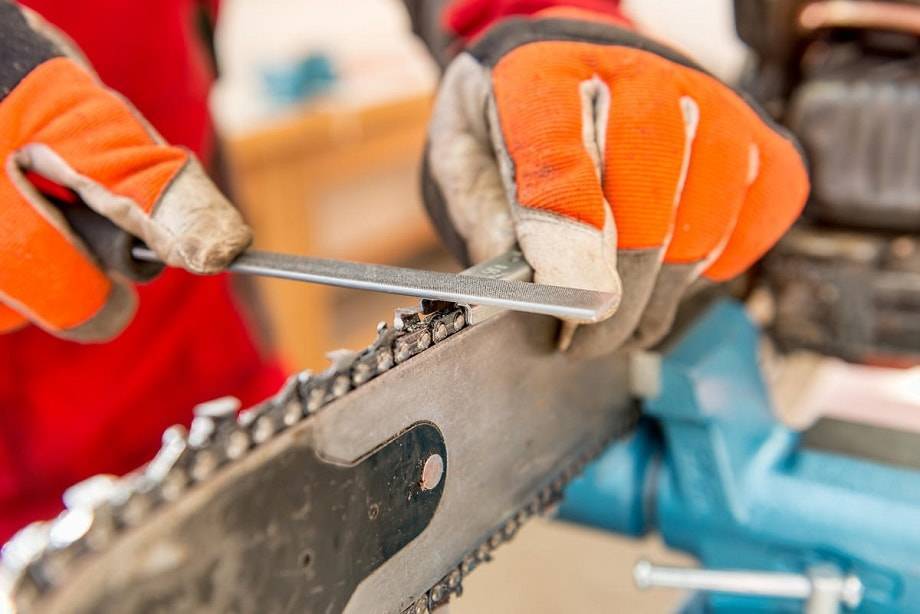

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Н апильники для заточки цепей бензопилы Штиль 180

Сначала в ажно купить подходящий напильник для работы , если вы используете модель Stihl 180, круглый напильник придется выбирать исходя из шага цепи (0,325 дюйма), наличия насечек и длины самого напильника. Если исходить из стандарта ГОСТ 1465, круглые напильники классифицируют длину по номерам. Для марки Штиль 180 идеально подойдут следующие напильники:

№ 4 — рабочая длина 200 мм;

№ 5 — рабочая длина 250 и 300 мм.

Второй вариант более подходящий, ведь большая длина сделает процедуру заточки удобной и эффективной.

Насечки на круглых напильниках могут быть двух видов — насеченными и нарезанными. Рекомендуем выбирать насеченные ввиду меньшего диапазона угла нарезки. Наиболее подходящими напильниками можно считать те, которые изготавливаются из инструментальной стали, рекомендуем продукцию бренда «Зубр». Производитель создает их специально для ручной работы и предлагает много различных размеров.

Процедура заточки цепи

Первым делом установите бензопилу на ровную поверхность, дома это может быть стол, при работе в лесу отлично подойдет большая чурка

Важно чтобы цепь при заточке была натянута, иначе процедура будет провальной. Заточка проходит следующими этапами:

Круглый напильник устанавливается в перпендикулярном направлении при перемещении зубцов на цепи в вертикальном положении, если зубцы в горизонтальном положении — напильник устанавливается под углом от 15 до 200 градусов. Для горизонтальных зубцов можно использовать державку.

Ч тобы процедура прошла удачно, при установке напильника в зев зуба проследите, чтобы он устанавливался чуть выше кромки, достаточно показателя 1 мм;

Третий этап — установка державки на зуб. Имеющиеся на подобном инструменте л инии покажут правильное направление движения напильника в горизонтальном расположении.

После правильного расположения можно сделать пару движений напильником до образования металлической стружки. Стружка удаляется ранее подготовленным крючком;

Затачивать цепь нужно в положении от себя, при правильном выборе диаметра напильника насечки должны плавно помещаться в зуб.

Для лучшей эффективности заточка проводиться через 1 зуб, в обратном направлении процесс проводиться по пропущенным зубьям.

Важно всегда немного надавливать на напильник во время процедуры , это повыс и т количество удаляемой стружки и ускорит процесс

Ручной станок

Для тех, кто не любит вдаваться в подробности и проводить вышеуказанную заточку цепи своими руками напильником, можно отдать предпочтение ручному станку. Такой станок имеет в основе тот же напильник, заменяется на подходящий диаметр за несколько секунд. Крепиться такой станок прямо к шине, при необходимости имеется функция регулировки угла заточки. Станок способен создать упор, который будет удерживать зуб при заточке. Неплохое приспособление, которое имеет небольшую стоимость и простое использование.

Станок применяется как начинающими мастерами, так и опытными рабочими с бензопилами. По стоимости станок существенно превосходит электрические дорогие модели. Рекомендуется покупать стандартный ручной станок « Stihl ».

Структура и параметры цепи

Перед началом работы следует определить с основными характеристиками цепной гарнитуры. От этого зависит выбор метода заточки, инструмент и необходимость процедуры

На что обращать внимание:

• Особенности звена. Оно состоит из основания, лопатки зубца, ограничителя глубины, двух лезвий. Следует внимательно осмотреть каждый элемент, выявить явные дефекты и механические повреждения – с ними нужно работать в первую очередь;
• Угол лезвия. Именно он позволяет цепи распиливать древесину, определяет объем и форму древесной стружки. На нем не должно быть дефектов. Параметр верхнего лезвия варьируется от 50 до 60о, торцевого – от 60 до 85о;
• Высота профиля шины может быть 0,625 мм или 0,762 мм. При обработке ограничителей следует попасть в данный диапазон, чтобы снизить вибрацию инструмента во время пиления.

Рисунок 1 – Разновидности пильных цепей Вторые по значимости характеристики – тип металла и шаг цепи. Для мягкого и среднего по плотности материала подойдет обычный напильник, он отлично справится с заточкой. Для цепей из твердого металла с частым шагом звеньев (от 0,36 дюймов) рекомендуется использовать только станочный метод правки.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

О зубьях бензопилы

Зубья бензопилы имеют специфическую геометрию. Надо понимать и знать, какая их часть подлежит заточке. Вообще «логика» среза древесины напоминает рубанок.

Режущая поверхность состоит из двух кромок. Одна боковая, другая — немного скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Рассмотрим подробнее. Элементы режуще-рабочего звена устроены так:

1. Основание с отверстиями под ось;
2. Лопатка зуба;
3. Ограничитель глубины пропила;
4. Торцевая грань лезвия (размещение – по вертикали);
5. Верхняя грань лезвия (размещение – горизонтально);

Заточенная кромка Затупленная После прикосновения с грунтом

Нельзя чрезмерно стачивать или менять расположение звеньев. От идентичности их расположения зависит нормальная работа инструмента. В противном случае, вероятны повышенные нагрузки на корпус, шину и двигатель. Срез может получаться кривым. Также есть небольшая вероятность разрыва цепи.
