Особенности устройства
Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить
Основными составными компонентами карбюратора являются:
- Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
- Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
- Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
- Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.
Для настройки и ремонта пилы нам потребуются инструменты — винты L, H, Т, схема.
Выполнение корректировки
Если у вас есть «Partner-350», регулировка карбюратора может производиться независимо, без участия специалистов. Оценив их возможности и опыт, приступайте к разборке, рекомендации для которых были представлены выше. Затем вы можете настроить и настроить. Необходимо различать три винта, точно в таком количестве они доступны на пиле «Партнер», однако в некоторых моделях винт устанавливается в единственном экземпляре. Изготовитель назначил каждый со своей собственной буквой, которая позволит вам понять, для чего предназначен этот элемент. Таким образом, при установке низкой скорости следует использовать винт под буквой L. Верхняя скорость может быть скорректирована с помощью винта под буквой H. Скорость холостого хода может регулироваться винтом под обозначением T, другие модели могут иметь только его.
Назначение, конструкция и принцип действия карбюратора.
Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.
В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.
Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.
Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:
- Цепь не движется на холостом ходу.
- Двигатель разгоняется плавно и быстро.
- Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.
К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.
Технические характеристики
По своим данным Partner 350 относится к типу бытовых (любительских) и вполне удовлетворяет запросы любого потребителя. Для общего ознакомления с бензопилой достаточно посмотреть ее основные характеристики.
Характеристики Partner 350
Для тех, кто знаком с бензопилами, одного взгляда достаточно, чтобы определить характер «350 Партнера». Достаточно мощный двигатель и приличная длина шины говорят о том, что в хозяйстве это будет незаменимый помощник, а вот для профессиональной валки леса едва ли сгодится.
Особенности 350 кранов
Наиболее распространенным пильным диском серии «Партнер» является партнер 350 S.
Эта модель используется для продольной и поперечной распиловки древесины. Инструмент рассчитан на направляющую длиной 40 см. Опция оснащена:
- Инерционный тормозной контур и встроенный предохранитель;
- электронное зажигание;
- пружина для легкого запуска двигателя;
- вибрационный буфер;
- автоматическая смазка цепи.
Основные параметры:
- мощность — 1, 5 кВт;
- Угловая скорость вала — 13000 об / мин;
- Рабочий объем камеры сгорания составляет 40 кубических метров.
см;
- длина шины — 40 см;
- полимерная цепь — 3/8 дюйма;
- общий вес — 4,7 кг.
Практические советы по управлению пильными дисками Partner 350 на видео:
После правильного включения, режим работы пилы позволяет выполнять широкий спектр работ, включая продольную распиловку.
Самостоятельная регулировка карбюратора Партнер 350
Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.
Первый этап регулировки
На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.
Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.
Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

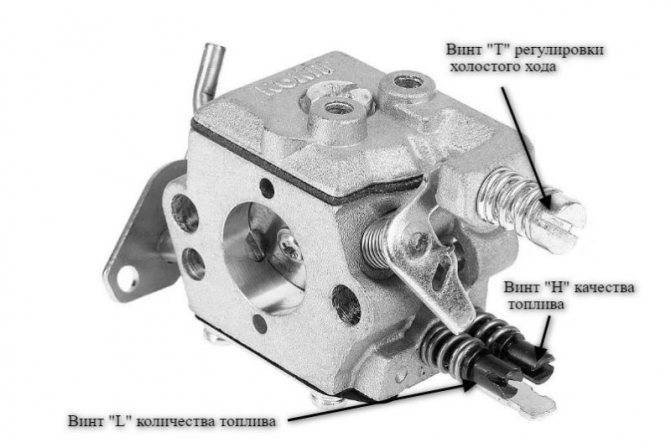

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.
Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.
Второй этап
После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.
В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).
Далее, при помощи винта качества, устанавливаются максимальные обороты.
Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно
Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.
Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.
Регулировка без помощи тахометра
Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.
В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.
Бензопила Партнер 350 – характеристики модели
Пила Партнер 350 отличается хорошими заводскими параметрами.
Технические характеристики этой популярной модели включают:
- мощность – 1,7 л. с.;
- максимальная скорость вращения вала – 130000 об/мин;
- объем резервуара для заливки горючего – 400 мл;
- объем резервуара для заливки масла – 200 мл;
- рекомендуемая длина используемой шины – 35–40 см;
- шаг цепи – 3/8 «;
- масса с пильной гарнитурой – 4,8 кг.
Благодаря малому весу и небольшим габаритам модель Партнер 350 может использоваться на большой высоте без дополнительной страховки для оператора. Это дает возможность эксплуатировать бензопилу на валке леса с целью очистки стволов деревьев от сухих веток.
Механические причины отказа
Возможно, потребуется регулировка карбюраторной бензопилы «Partner-350» и с механическими отказами. Например, из-за воздействия сильных вибраций защитный колпачок может быть поврежден. В конце концов, болты в карбюраторе теряют фиксацию. Поршневая часть двигателя также может изнашиваться. Регулировка карбюратора помогает в этом случае в течение определенного времени, чтобы решить проблему, вам нужно заменить изношенную часть. Причиной может быть засорение, которое возникает из-за использования низкокачественных топлив. К таким последствиям может привести к повреждению фильтра и наращиванию масштаба. В этом случае карбюратор нужно будет разобрать, хорошо промыть и отрегулировать.
Распространенные поломки пилы Partner: диагностика в домашних условиях
Бензиновую пилу Partner нельзя назвать ненадежной. У многих пользователей она без проблем работает зимой и летом, на протяжении многих лет. Но другие жалуются на одни и те же типичные неполадки:
- Бензопила не заводится.
- Бензопила заводится, но глохнет.
- Топливо не попадает в цилиндр.
Все эти проблемы имеют внутренние причины в деталях и узлах инструмента. Значит, чтобы добраться до сути и устранить поломку, придется разбирать электропилу. Это не так сложно, как может показаться, потому что производители всегда учитывают такую возможность.
Для самостоятельной диагностики неисправностей в домашних условиях нужно понимать, что распространенные проблемы бензопилы в подавляющем большинстве случаев вызваны одними и теми же причинами. Поэтому уже по симптомам вы можете предположить, где находится источник неполадки.
Например, если бензопила не заводится, то причина, скорее всего, кроется в системе зажигания, а именно в свече. Если в цилиндр просачивается воздух, значит, нужно искать дефект в топливной системе. Загрязненный фильтр заставляет двигатель глохнуть и дымить, и так далее. Давайте рассмотрим эти случаи подробно, чтобы вы чувствовали себя уверенно во время самостоятельного ремонта бензопилы Партнер.
Основные неисправности бензопилы «Партнер 350»
Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.
Проверяем систему зажигания
В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:
- Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
- Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
- Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.
Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.
Ремонт топливной системы бензопилы
Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:
- засорение топливного фильтра;
- засорение отверстия в крышке топливного бака (сапуна);
- недостаточное количество топлива;
- неправильно отрегулированный карбюратор;
- засорение каналов или нарушение целостности мембраны карбюратора.
Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.
Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.
Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.
Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.
Чистка глушителя
В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.
Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.
Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.
Ремонт цилиндро-поршневой группы
В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.
Основные неисправности цилиндро-поршневой группы:
- Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
- Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
- Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.
Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.
Настройка карбюратора бензопилы Урал. Как отрегулировать карбюратор бензопилы “Урал”
Оптимальная работа бензопилы невозможна без регулировки ее карбюратора, состоящей в подборе характеристик топливной смеси для разных режимов эксплуатации. Общие правила настройки параметров этого устройства одинаковы для различных марок бензопил, однако регулировка карбюратора пилы «Урал» имеет некоторые особенности.
Инструкция
1
Ознакомьтесь с правилами эксплуатации бензопилы , указанными в техническом руководстве. Прежде чем приступить к самостоятельной наладке карбюратора на новой пиле, запомните, каковы заводские настройки. Не рекомендуется вносить изменения в работу карбюратора, пока двигатель не отработает несколько часов с настройками, выставленными производителем.
2
Начните регулировку в режиме холостого хода. Запустите двигатель и дайте ему поработать на малых оборотах. При помощи регулировочного винта карбюратора добейтесь, чтобы двигатель набирал обороты устойчиво, а цепь при этом не перемещалась по шине.
3
Перейдите на средние обороты. Если двигатель начинает дымить, частично закрутите винт, что сделает смесь более бедной. Дымление после обеднения смеси должно прекратиться, а обороты двигателя возрастут. Добейтесь, чтобы при резком нажатии на рычаг дросселя двигатель набирал обороты быстро и без рывков.
4
Проверьте приемистость двигателя пилы. Установите минимальные обороты, для чего потребуется открутить винт регулировки. Теперь резко нажмите на рычаг до конца и выдержите его в таком положении не менее трех секунд. Если двигатель глохнет или слишком медленно увеличивает обороты, постепенно отвинчивайте винт. Выбрав оптимальный режим работы, надежно фиксируйте регулировочный винт контргайкой.
5
Для вновь приобретенной пилы, не настроенной на максимальную мощность и не прошедшей обкатку, также произведите регулировку карбюратора, последовательно изменяя положение винта карбюратора. Помните при этом, что при откручивании винта смесь обогащается, а при частичном завинчивании она становится беднее.
6
Окончательную регулировку карбюратора произведите после трех-четырех часов работы бензопилы в реальных рабочих условиях , то есть при пилении древесины.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
Особенности применения, техника безопасности
Несмотря на то, что бензопила Партнер принадлежит к любительскому классу техники, ее эксплуатация предполагает выполнение владельцами определенных требований и рекомендаций завода-изготовителя.
Обкатка
Новую пилу следует обязательно обкатать в течение примерно получаса на минимальных оборотах. Далее проверяют работоспособность пилы на небольшой нагрузке – срезают небольшие ветки, сучки. Выработав полный бак горючего, остановите пилу, выключите и протестируйте натяжение цепи.
Процедура обкатки бензопилы Партнер является обязательной, поскольку дальнейшая работоспособность двухтактного бензинового мотора зависит именно от первых часов и минут его функционирования. В период притирки движущихся узлов и механизмов, пильной гарнитуры происходит правильная калибровка рабочих зазоров, что позволяет продлить срок службы бензопилы Partner, увеличить ее производительность.
Техника безопасности
Безопасная работа пилы обеспечивается изначально разработанными конструктивными решениями:
- функция мгновенной остановки
- блокировка движения с помощью специального встроенного выключателя
- уловитель цепи
- мощная антивибрационная система.
Особенности устройства
Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить. Основными составными компонентами карбюратора являются:
Основными составными компонентами карбюратора являются:
- Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
- Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
- Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
- Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.
Для настройки и ремонта пилы нам потребуются инструменты — винты L, H, Т, схема.
Диагностика бензопилы Партнер 350
Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.
Проверка искры
Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:
- дефектная свеча (устраняется только заменой на заведомо исправную);
- обрыв проводов в системе;
- неисправность кнопки управления зажиганием;
- дефектная катушка зажигания;
- отсутствие зазора между катушкой и маховиком;
- обрыв шпонки между коленчатым валом и маховиком.
Проверка топлива
Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:
- износ ЦПГ;
- тепловые задиры цилиндра или поршня;
- задиры по причине попадания в ЦПГ инородного тела.
Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.
Диагностика подшипников
Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.
Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
