Снегоуборщик своими руками

Снегоуборщик с отвалом

Самое лёгкое — это собрать моторизированный снегоочиститель из уже готового изделия, немного переделав его. Но можно поступить иначе и сделать его самостоятельно.

В первом случае за основу этого агрегата берётся обычный ручной очиститель промышленного образца с двумя или четырьмя колёсами. Во втором — все детали достаются или изготавливаются своими руками.

Материалы для сборки снегоуборщика

• металлические листы 2, 3 или 4 мм;
• трубы калибром 50-70 мм;
• подшипники (по месту);
• угольники для рамы;
• колёса;
• оси;
• бак стиральной машины, котёл или кастрюля;
• звёздочки или шестерни;
• цепи или ремни;
• болты, гайки;
• электроды.

Снегоочистители из промышленных образцов

Агрегат выполняется из мобильных, а не ручных устройств. Есть два варианта таких приспособлений. Первый из них со стационарной осью, а второй — с вращающейся. На обоих аппаратах (или на поворотной штанге) укреплён отвал.

Лучше выбирать вариант с одной или двумя осями, которые вращаются, а колёса жёстко закреплены на них. Тогда потребуется минимальная доработка.

Пошаговая инструкция:

1. Снимается одно или два колеса (передние, если снегоочиститель двуосный).
2. На освободившуюся ось наваривается (или укрепляется другим образом) звёздочка, например, от мотоцикла. Желательно установить её поближе к ступице одного из колёс.
3. Конструкцию собирают обратно.
4. К ручке (если вариант одноосный) или к раме привинчивается пластина. На ней закрепляется бензопила так, чтобы цепь, накинутая на приваренную звёздочку, была нормально натянута.

Если ось заварена наглухо, надо сделать следующее:

1. Снять колёса.
2. Подобрать к ним ось или толстый стержень.
3. Выточить ступицы или стаканы, чтобы колёса «сидели» плотно.
4. Приварить к раме металлические уголки с отверстиями под новую ось.
5. Укрепить ведомую звёздочку (от мотоцикла, например).
6. Собрать конструкцию — вставить ось в уголки (старую можно не отрезать, если она не мешает) и насадить колёса.
7. На раме или ручке укрепить бензопилу.

При работе таким агрегатом не надо будет тратить много энергии. Нужное усилие создаст двигатель пилы.

Самодельный очиститель бульдозерного типа

Этот вариант повторяет два предыдущих. Разница в том, что большинство деталей и узлов выполняется самостоятельно.

Для его изготовления необходимо достать колёса. Можно позаимствовать их со старого велосипеда. Или снять одну или две полные колёсные пары с тачки или любого транспортного средства, отслужившего срок. Затем подобрать к ним ось, на которой они будут укреплены стационарно.

Вся работа заключается в следующем:

1. Из обычных или профильных труб сваривается одно- или двуосная рама.
2. К ней привариваются уголки с отверстиями.
3. В них вставляют ось с предварительно закреплённой звёздочкой.
4. Насаживают колёса.
5. Приваривают стационарные трубы или поворотный механизм для отвала.
6. Устанавливают пластину с бензопилой.

Изготовление самодельного отвала

Эта часть очистителя выполняется из металлических листов, бочки, трубы большого диаметра или какого-нибудь бака (от электронагревателя, например).

Основные размеры подбираются самостоятельно в зависимости от мощности бензопилы. Отвал более метра длиной делать не рекомендуется, так как двигатель может не вытянуть такой нагрузки.

Выполняя отвал из листов, их предварительно расчерчивают. Затем вырезают детали, которые сваривают друг с другом. Форма этого узла снегоочистителя может быть любой.

При изготовлении отвала из цилиндрической заготовки, её обрезают, как показано на рисунке. Если узел выполняют из трубы, то по бокам устанавливают борта. Снизу (для жёсткости) приклёпывают нож, сделанный из длинной, заострённой полосы металла.

Сборка шнекового снегоочистителя

Снегометы, в основе которых используется шнек, являются самыми мощными и способными справляться даже с обледенелым снегом. К тому же шнек чаще всего используется в самоходных снегоуборочных машинах.

На базе бензопилы

Изготавливается данная снегоуборочная машина своими руками достаточно просто. Поскольку она будет работать от двигателя бензопилы, то потребуется несколько дополнительных деталей для цепного привода. Для этих целей можно использовать переднюю и заднюю звездочки от мотоцикла, а также цепь от него.

Как изготавливается рама и шнек, было описано выше. К раме приделывается длинная рукоятка. На вал шнека с правой стороны устанавливается большая звездочка от мотоцикла, а на вал двигателя бензопилы – маленькая. Далее, бензопила устанавливается на раме, после чего на звездочки одевается и натягивается цепь. Для управления двигателем тросик газа выводится на рукоятку, прикрепленную к раме.

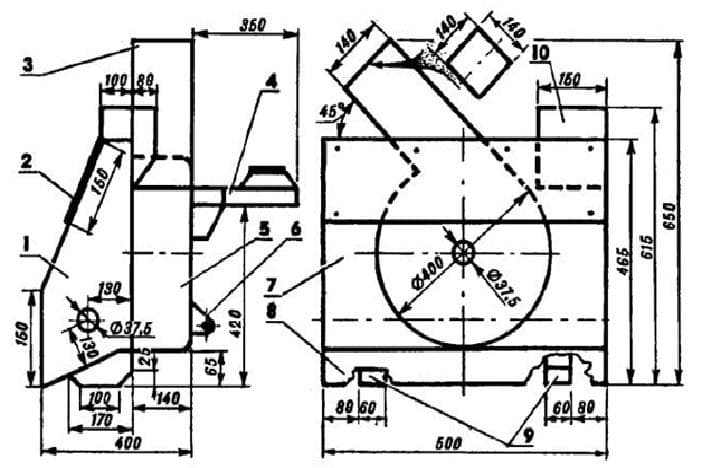

Ниже приведены чертежи самоделки на шасси, где в качестве основной части привода применяется бензопила.

На базе триммера

Чтобы изготовить шнековый снегоуборщик из электрического триммера или из бензокосы, потребуется установка редуктора: он будет служить для передачи вращательного движения от вала триммера на вал шнека.

Но здесь есть один нюанс. Редуктор для данного типа агрегатов стоит достаточно дорого, и покупать его для изготовления приставки к триммеру нецелесообразно. Поэтому на базе последнего изготавливают снегоуборочники роторного типа, о которых будет говориться далее.

На базе мотокультиватора (мотоблока)

Самым простым дополнением к мотоблоку является отвал для снега.

Самодельная снегоуборочная насадка (лопата) на мотоблок прикручивается к раме агрегата, после чего он превращается в небольшой бульдозер.

Совет! Вместо отвала к передней части рамы мотоблока или мотокультиватора можно прикрепить шнек, в результате чего вы получите снегоуборочную самоходную машину. Данная приставка для мотоблока в случае ненадобности легко отсоединяется от основного агрегата.

Ниже приведена схема, на которой хорошо видна конструкция снегоуборщика на базе культиватора.

Схема расшифровывается следующим образом.

1. Привод снегоуборщика, соединяющий двигатель со шнеком.
2. Привод гусеницы.
3. Ремень привода.
4. Ролик (паразитный) для обеспечения заднего хода.
5. Промежуточный вал.
6. Ролик для натяжки ремня. Благодаря ему обеспечивается движение агрегата вперед.

Самоходный снегоуборщик значительно облегчает уборку снега, особенно на больших территориях, где использование аппарата на лыжах, толкаемого оператором, требует больших затрат физических сил последнего.

Сборка снегоуборщика

В конструкцию самодельного снегоуборщика из бензопилы «Урал» входят:

• бензобак;
• двигатель;
• колесная база;
• карданный вал;
• ведущая звезда;
• подшипники.

В первую очередь, необходимо позаботиться о прочном креплении для мотора бензопилы. Во избежание перекосов и неравномерного зачерпывания снега мотор нужно размещать строго по центру аппарата. Последующей модификацией мотора служит дополнение в виде бензобака. Для удобства его крепят к рулевой опоре. Сделать это можно при помощи болтового соединения. От мотоцикла также можно взять ручку газа с тросиком, это обеспечит беспрепятственное управление дроссельной заслонкой мотора.

Для того чтобы снегоуборочный комбайн получил свои функциональные способности, необходимо сварить раму. Для этого нам не понадобится искать сложные чертежи, ведь конструкция очень проста и не требует больших усилий для своей сборки.

Для создания ковша потребуются трубы с квадратным сечением, имеющие размеры 20х20х1,7 миллиметра. Из них собирается рамка, которая в дальнейшем будет обтянута оцинкованной сталью, что защитит ковш от процессов ржавления и гниения.

Толщина стали тут не должна быть менее пяти миллиметров, иначе она будет слишком подвержена механическим влияниям. Листы крепятся к раме при помощи простых алюминиевых заклепок.

Для удобства управления к конструкции ковша следует приварить металлическую пластину. Она обеспечит беспрепятственное перемещение ковша по снегу. Размеры такой пластины не должны превышать 60 сантиметров в ширине, и 4 — в длине. При этом пластину можно покрыть полиэтиленом. Это не даст снегу прилипать к пластине.

Важнейшим элементом в конструкции снегоуборщика является его вал. Его конструкция состоит из трубы с наваренными шнеками. При конструировании вала нам потребуются:

• стальная труба с сечением ½;
• ведомая звезда, которую требуется приварить к трубе;
• подшипники в количестве двух единиц, которые крепятся внутри шнековой трубы;
• крыло ротора;
• пара роторных лопастей;
• шнеки для создания вала;
• крылья лопастей;
• опорные уголки в количестве двух единиц.

Конструкция вала подразумевает ротор с параллельно наваренными шнеками, смотрящими в разные стороны. Для начала требуется взять стальную трубу с параметрами 22х2 миллиметра, и длинною в 570 миллиметров. На концах этой трубы необходимо разместить подшипники. Для этого наварите цапфу на места окончания трубы и в последующем насадите туда подшипники. Параметры подшипников: размеры 40/16/16, с закрытым типом конструкции.

Дальнейшая конструкция предусматривает установку дополнительной звезды в центр вала. С ее помощью на вал будет передаваться крутящий момент от мотора. Соединять эти 2 элемента будет цепь, которую можно взять от старого советского мотоцикла.

Центральная звезда в своем строении должна иметь 33 зуба с шагом 12,7, а закрепить ее помогут 4 болта М6. Для избежания нежелательных внешних воздействий цепь и саму систему желательно спрятать за корпусом снегоуборщика. После установки звезды и подшипников к валу начинают приваривать лопасти, которые будут черпать снег. Для этого необходимо 12 стальных полос, по 6 полос на каждую сторону вала.

Виды снегоуборочной техники для дома своими руками

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Снегоочиститель из культиватора – для любителей мощности

Этот вариант обладает такими преимуществами, как довольно высокая мощность, проходимость и дальность выброса снега. Вместе с тем, такой агрегат потребляет большое количество топлива и издает сильный шум при работе.

Важно помнить, что культиватор не предназначен для работы в условиях сильных морозов. В связи с этим, двигатель самодельного снегоуборщика нужно регулярно прогревать прежде, чем начать уборку снега

С целью защиты мотора корпус машины потребуется оборудовать защитными металлическими пластинами.

Снегоуборщик из культиватора может использоваться на больших территориях, площадью до 15 соток. При эксплуатации следует использовать качественное сезонное моторное масло. По окончанию зимнего периода ковш и шнековый механизм можно демонтировать и собрать культиватор для обработки почвы.

Принцип работы двухступенчатой машины

Двухступенчатый (шнекороторный) снегоуборщик работает следующим образом – шнек загребает снег, а ротор его выбрасывает через специальный желоб. Шнеки в таких снегоуборщиках могут быть гладкими или зубчатыми. Допустимо их изготовление из металла или из других материалов, например, армированной резины. Это оборудование может быть как самоходным, так и ручным. В крыльчатке ротора может быть от трех до шести лопастей. Для их изготовления применяют полимеры или металла.

Двухступенчатый снегоуборщик

Приведенные схемы снегоуборщика не отличаются большой технической сложностью, и изготовить их своими руками вполне возможно.

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Схема 1

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

• размельчение снега;
• добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема 2

Схема подготовки моделирования:

• Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
• Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
• Понадобиться кровельное железо;
• Пригодится фанера (толщ.10 мм);
• Полудюймовая труба;
• Стальной уголок;
• Труба взять размером ѕ дюйма;
• Стальная пластина должна быть равной 120*270 мм;
• Кондуктор для сверления отверстий;
• Ось задних колёс.
• Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Более полная информация на приведенных видео:

Снегоуборщик из бензопилы – агрегат для простых задач

К достоинствам такой машины относится небольшой вес и скромное потребление топлива. При этом машина легко справляется с обслуживанием территорий, площадью до 5 соток. Суть изготовления заключается в разборке бензопилы, извлечения ее двигателя и редуктора, и монтажа деталей на самодельный агрегат. Для изготовления ковша, пластин шнека и патрубка для выбрасывания снега используются стальные листы, толщиной не менее 3 мм.

Готовый снегоуборщик отбрасывает снежные массы на расстояние до 2 метров. Машина очень проста в эксплуатации, обслуживании и самостоятельном ремонте. Среди минусов следует выделить сильный уровень шума и вибрации.

Как самому сделать электрический снегоуборщик

Электрическую снегоуборочную машину своими руками собирают из мощной болгарки, дрели, используют мотор от стиральной машинки. Самым популярным тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровной штангой и двигателем мощностью более 1 кВт.

Чертежи электрического снегоуборщика

Сначала потребуется найти для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Именно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще изготовить самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в следующей последовательности:

1. Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают фрагмент со стороны днища шириной 150 мм. Нарисовав две пересекающиеся линии крестом, на дне определяют центр окружности. В точке пересечения просверливают отверстие под вал редуктора триммера.
2. В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для прочного насаживания отводящего рукава из куска канализационной ПВХ трубы.
3. Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Заглушку ставят в верхней части, чтобы снег направлялся воздушным потоком к отводящему рукаву.
4. Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 одинаковые по размеру пластины. Желательно, чтобы они совпадали даже по весу. Так получится избежать дисбаланса вращающегося ротора. Пластины приваривают крестом на металлический дисковый нож триммера.
5. Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтобы лопасти не цепляли стенок.
6. Для лучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластину приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить двигатель. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничный снегоуборщик

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Виды машин для уборки снега

Снегоуборочная техника различается по двух основным признакам:

• по типу управления;
• по виду энергоносителя.

По типу управления машины различаются на несамоходные и самоходные. Несамоходные имеют доступную цену, компактные габариты и небольшой вес, до 35 килограмм. Такие аппараты не нуждаются в ангаре для хранения и могут перевозиться в багажнике автомобиля.

Легкие снегоуборщики не повреждают тротуарную плитку
К сведению! Несамоходные снегоуборочные машины отбрасывают снег не дальше, чем на 5 метров. Они не справляются со слежавшимся снегом и ледяной коркой.

Самоходные устройства гораздо дороже, но они имеют и большие возможности. Оператору нет необходимости прилагать какие-либо усилия для управления такой техникой. Снег такая машина отбрасывает дальше, а габариты ковша позволяют очищать большие площади. Такие устройства могут осилить плотный снег. Размеры техники требуют использовать для хранения специальные помещения, а перевозить такой агрегат можно только в грузовом транспорте или на прицепе.

Вес самоходной машины начинается с 70 килограмм

По виду энергоносителя уборщики могут быть электрическими и бензиновыми.

Рассмотрим их в сравнении.

Сравнение бензиновых и электрических самоходных снегоуборочных машин

Бензиновая	Электрическая
Маневренность
Уборка снега бензиновым мотоблоком не зависит от источника питания, могут использоваться в любой местности на удалении от дома	Радиус действия устройства зависит от длины «поводка». Электрический шнур не позволяет удаляться от источника питания. Кроме того, провод плохо переносит пониженные температуры и от мороза может просто лопнуть
Удобство управления
Устройство бензинового агрегата гораздо сложнее, для его управления нужно разбираться в системе зажигания. Кроме прочего, бензиновые модели гораздо тяжелее, что доставляет определенные трудности в управлении.	Электрические агрегаты предельно просты в управлении. За счет небольшого веса они очень подвижны и удобны в эксплуатации.
Ремонтопригодность
Устройство бензинового двигателя в снегоуборочных машинах такое же, как и в остальных бензиновых агрегатах. Частая причины поломки – в использовании некачественной топливной смеси. Все запчасти взаимозаменяемы. Отремонтировать двигатель можно своими руками.	Электродвигатели чаще выходят из строя при серьезных нагрузках. Их ремонт требует основательных познаний и может проводиться только в специализированных мастерских.
Мощность
Бензиновые двигатели снегоуборщиков могут развивать мощность в 11 и больше л.с. Это позволяет им хорошо справляться со большими сугробами и твердым настом.	Мощность электродвигателей ограничена пятью л.с. Такие характеристики не позволяют прибору справляться с плотным снегом и ледяной коркой.
Стоимость
Бензиновые устройства почти в два раза дороже и их эксплуатация и обслуживание обойдется вам недешево.	Цена снегоуборочной машины сравнительно невысока. Кроме того, такие приборы отличаются низкими расходами на эксплуатацию.

Пошаговая инструкция

Снегоуборщик “лопата”

• Изготавливаем раму. Для этого идеально взять металлический уголок или профильную трубу, которую необходимо сделать в соответствии с техническими особенностями агрегата. На этом этапе не стоит забывать о металлических уголках, что будут играть роль опоры для дизельного двигателя.
• В завершение первого этапа прикрепляем рукоятки, которыми будет проводиться управление, выбрав для этого те, что будут самыми рациональными и удобными для захвата.
• Мотор. Его можно взять из малогабаритного трактора или с машины для кошения травы, после чего, основательно прикрепить к раме.
• Чтобы в дальнейшем избежать множества проблем, необходимо сделать ручной запуск двигателя, ведь монтаж генератора и аккумулятора значительно увеличивает вес снегоуборочного агрегата.
• Крутящийся шнек и заборный ковш. Систему, которая будет собирать снег необходимо сделать из стальных элементов, предварительно разрезав их на необходимые детали, учитывая высоту и длину.
• Крутящийся шнек можно заменить транспортерной лентой, а для того, чтобы снег выбрасывался на необходимое расстояние, лучше всего приварить трубу из стали выбранного диаметра и необходимой длины.
• Ковш, а точнее его нижнюю часть необходимо «украсить» пластиковым материалом, что будет с легкостью передвигаться по снегу. Направляющие элементы можно смастерить из простых брусков.
• Ковш, как вариант, можно соорудить из железа кровельного типа, а его боковые элементы могут быть фанерными. Ширина этой детали не может быть меньше пятидесяти сантиметров. Диаметр трубы, через которую будет отбрасываться снег, не должен быть меньше 16 см, иначе, большие куски могут просто засорять трубу.

Ковш снегоуборщика

Если еще установить пластмассовые накладки, то конструкция будет более легко и гладко ездить по снегу. Но, есть и хозяева, которые предпочитают ставить машину на колеса, что ж, дело ваше, некоторые даже умудряются вместо колес использовать лыжи.

Колесная рама является основой снегоуборочной конструкции. На нее будут крепиться:

• Рукоятка управления.
• Мотор.
• Бак для топлива.
• Ковш, что захватывает снег с опорными направляющими.
• Труба, которая выполняет функцию выброса снега.
• Рабочий инвентарь.

Поэтому следует учитывать то, что ваша машина должна базироваться на платформе, которая будет прочная и одновременно легкая. Не стоит забывать, что именно вы будете выполнять функцию основной тяговой силы. Если же вам это не под силу, то вы всегда можете купить самоходный бензиновый снегоуборщик Патриот, управление которым гораздо проще.

Платформа снегоуборщика

Как из триммера сделать ледобур?

Изготовление мотобура из триммера состоит из двух этапов – сборки редуктора и создания шнека. К каждому из них нужно отнестись в большой ответственностью, так как от этого зависит исправность и эффективность самодельного оборудования.

Выбор типа и сборка редуктора для мотобура

Первый этап изготовления мотобура из триммера заключается в выборе и сборке надежного редуктора. Все редукторы делятся между собой на несколько видов. В зависимости от изначального направления движения рабочей части различают следующие виды редукторов:

• механизмы, в которых встроенный выходной вал движется по направлению стрелки часов;
• редукторы, в устройстве которых выходной вал движется против часовой стрелки;
• механизмы реверсивного типа;

Самодельный бур из триммера лучше всего оборудовать реверсивным редуктором. Он даст возможность беспрепятственно извлечь рабочий орган бура в случае его заклинивания в грунте или во льду.

Для изготовления реверсивного редуктора потребуется подготовить:

• исправный червячный вал;
• прочный корпус;
• по 2 пары подшипников и конических шестерней;
• выходной металлический вал.

Помимо предварительной подготовки элементов, изготовителю мотобура потребуется схема. В ней должны быть указаны точные размеры всех используемых деталей и механизмов.

После изучения схемы можно приступать к изготовлению редуктора.

Порядок действий должен выглядеть следующим образом:

1. Вначале потребуется соединить выходной вал мотора и используемый червячный вал мотобура;
2. Далее нужно установить гибкую или жесткую муфту. Первый вариант подойдет для двигателя, создающего сильные вибрации. В этом случае гибкая муфта будет эффективно гасить вибрации, создаваемые коленчатым валом мотора и рабочим органом мотобура;
3. Затем потребуется соединить червячный вал и 2-рядную шестерню. Нижняя часть последней должна быть предварительно оборудована прямыми зубцами;
4. Во время изготовления редуктора между его деталями нужно оставить отверстие для беспрепятственного внесения смазки;
5. В конце останется настроить угловую скорость механизма. Для этого потребуется выбрать и сопоставить шестерни с подходящими размерами.

В результате выполненных действий изготовитель получит надежный 1-скоростной редуктор, обладающий максимально простым устройством. Механизм будет стабильно передавать усилие от вала ДВС триммера на вал рабочего органа мотобура при любых эксплуатационных условиях.

Самостоятельное изготовление шнека

Чтобы собрать ледобур из мотокосилки, изготовителю обязательно потребуется шнековый механизм. Он имеет форму винта и служит в устройстве для нарезания земли или льда с последующей подготовкой отверстий. Чтобы сделать простейший шнек, изготовителю потребуется изучить чертежи механизма. Их соблюдение даст возможность собрать эффективный и выносливый узел, способный успешно выдержать сильные нагрузки.

Помимо изучения чертежей также потребуется подготовить следующие элементы:

• заостренное металлическое лезвие, изогнутое в форме винта;
• металлический сердечник;
• стальной наконечник.

В случае если мотобур будет использоваться для проделки отверстий в твердых каменистых грунтах, то металл для сборки шнека потребуется предварительно закалить. Это не даст металлу деформироваться во время сверления.

Простой самодельный снегоуборщик своими руками

В данном случае мастер использовал двигатель 6,5л/с., от снегохода. Тем, кто не является счастливым обладателем аналогичного двигателя, он рекомендует набрать в поисковике «четырехтактный двигатель для мотоблока» и выбирать лучшее из всех предложений.

1-привод на шнек, 2 – привод гусеницы, 3 – ремень привода промежуточного вала, 4 – паразитный ролик для обеспечения заднего хода, ролик натяжки ремня для обеспечения движения вперед.

Первый вариант снегоуборщика был оснащен колесами от садовой тележки, но в ходе испытаний выяснилось, что это совершенно лишний элемент конструкции. Шнек сделан из боковины от автомобильной покрышки.

СтарикПользователь FORUMHOUSE

Вал – труба ¾ в середине сквозной пропил, в него вставлена металлическая пластина 120Х270м.м. перпендикулярно пластине к трубе, ближе к краям приварил четыре уголка 25Х25мм. (по два с каждой стороны). Чтобы вал вошел в подшипники 205, делал по два пропила и отстучал его; тем самым уменьшил диаметр вала. С одной стороны сделал паз для шпонки, под звездочку.

Другие элементы конструкции:

• Корпус – из кровельного железа.
• Боковины — из фанеры 10 мм.
• Рама из уголка 50Х50мм.
