Когда нужна замена поршня
Причин, по которым поршень необходимо заменить, как впрочем, и полностью поршневую, может быть достаточно много, но все их можно разделить на естественные и появившиеся в результате неправильной эксплуатации. Естественные, это износ образовавшийся из-за продолжительной эксплуатации бензопилы Штиль 180. Искусственных гораздо больше, например:
перегрев двигателя и появление тепловых задиров;
- попадания в цилиндр инородного тела и появление механических задиров;
- облом поршневого кольца в результате превышения максимальных оборотов двигателя;
- облом юбки поршня из-за превышения оборотов;
- использование некачественного топлива, в результате чего поршневая группа бензопилы изнашивается со стороны впускного канала в цилиндре;
- эксплуатация бензопилы Штиль с загрязненным топливным фильтром, в результате чего снижается процент масла в топливной смеси;
Проводить диагностику ЦПГ необходимо в том случае если Штиль мс 180 резко потерял мощность или не заводится, при этом стартер инструмента не проворачивается. В случае если стартер проворачивается, но пила не запускается, при этом есть искра и топливо в цилиндр поступает исправно, необходимо измерить компрессию в двигателе.
9.5 – 11 Атм. считается нормальным показателем, при котором бензопила Штиль исправно запускается и выдает максимальную мощность, если компрессия ниже, есть вероятность того, что на цилиндропоршневой группе имеются задиры, либо её износ достаточно велик. В любом случае при пониженной компрессии, для дальнейшей диагностики, необходимо полностью разбирать пилу.
Определить наличие задиров на поршне, а также облом поршневого кольца, можно если снять глушитель и провести визуальный осмотр видимой части поршневой, при этом кольца на упругость можно проверить, надавив на них небольшой отверткой. На рабочих кольцах будет наблюдаться небольшое хождение, дефектное или зажатое поршневое кольцо ходить не будет.
Достоинства и недостатки
Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.
У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.
Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.
Ремонт карбюратора
Если при нажатии на акселератор устройство глохнет, то вывод один — неисправен карбюратор. Другим признаком поломки этого узла считается медлительный запуск оборудования и невозможность увеличения количества оборотов.
Зачастую эта проблема появляется из-за изношенной манжеты из прорезиненного материала, которая находится на поршне ускорителя топлива. В итоге при запуске бензопилы происходит подкачка воздуха. Эта неисправность характерна для оборудования, которое эксплуатируется уже не первый год.
Произвести регулировку карбюратора бензопилы «Штиль 180» можно, воспользовавшись следующей схемой действий:
- Демонтировать карбюратор. Снять винт, удерживающий мембрану и крышку. Карбюратор следует развернуть так, чтобы увидеть штифт, с которого необходимо снять кольцо-стопор и вынуть пружинку воздухозаслонки. Затем снимается дроссельная заслонка.
- Снять ускоритель и пружину. На этой детали имеется манжета. Изношенность этой детали обуславливает подсос воздуха и прекращение работы мотора после недавней активизации. Манжету и поршень нужно поменять.
- На финальном этапе нужно собрать отремонтированный карбюратор и поставить его в бензопилу.
Конструкция бензопилы и общая классификация неисправностей
Основным условием для успешного ремонта является правильная диагностика. Поэтому чтобы определить, почему бензопила вышла из строя и, главное, как заставить ее снова работать, в первую очередь необходимо знать особенности ее конструкции.
Следует отметить, особой сложностью она не отличается, так как включает:
- двигатель (двухтактный бензиновый);
- функциональную часть (пильную шину и цепь);
- системы, которые обеспечивают совместную работу этих двух узлов (зажигание, фильтрация, смазка и т.д.), то есть инструмента в целом.
С целью упрощения диагностики неисправностей их принято различать на две основные
- неисправности двигателя;
- неисправности других узлов бензопилы.
Наиболее часто сбои возникают в системах двигателя, однако и остальные части инструмента вследствие интенсивной эксплуатации или неправильного ухода могут в любой момент выйти из строя. Как же определить, где именно случилась поломка? В этом нам поможет простая логика.
Если проблема в двигателе, он будет:
- не заводиться;
- глохнуть;
- неустойчиво работать;
- перегреваться;
- дымить;
- развивать недостаточную мощность.
Комплектация бензопилы Stihl 180 ms
Германия — страна сборки и производства всех оригинальных бензопил Штиль мс 180. Подделку легко выявить по заниженной цене. Китайская или польская копия Stihl ms 180 будет стоить в два-три раза дешевле оригинала, при этом качество сборки таких пил, конечно, отличается от немецкой. Также может присутствовать более легкий и дешевый пластик.
Фирменная пила Stihl MS 180 в рознице стоит около 4,5-5 тысяч гривен. Оригинальное изделие всегда продается вместе с паспортом. В паспорте указан серийный номер инструмента и серия двигателя.
В комплектацию бензопилы Штиль мс 180 входят:
- бензопила в полусобранном виде;
- топливный бак;
- цепь, звездочка, шина;
- тормоз цепи;
- рукоятка;
- паспорт;
- инструкция об эксплуатации изделия.
В инструкции также указаны виды смазки, подходящей для бензопилы Stihl ms 180. В качестве дополнительных аксессуаров производитель предлагает приобрести:
- систему заливки масла;
- систему заправки топлива, которая делает заливку бензина безопасной;
- шаблоны контрольные, опиловочные;
- державку, с помощью которой владелец может своими руками заточить звенья цепи.
Схема узлов бензопилы MS-180
Проблемы с цепью бензопилы
Кроме проблем с двигателем, у бензопилы могут появляться проблемы в работе из-за неисправности режущего (пилящего) узла, состоящего из масляного насоса, шины и пильной цепи.
На шину не поступает масло
Обычно, если не поступает масло на цепь бензопилы, требуется выполнить проверить каналы, по которым идет подача масла на шину, и очистить их от загрязнений. Если предыдущие действия не обнаружили причину неполадки, то придется проверять масляный насос. Для этого нужно:
- снять часть кожуха бензопилы;
- снять муфту;
- открутив 3 винта, снять крышку, скрывающую насос;
- добраться до шестерни червячного механизма, которая вращает вал насоса.
Если резьба на ней износилась, то вал не вращается, насос не работает, цепь не смазывается. Изношенную шестерню нужно заменить. Также можно вытащить сам масляный насос и вручную попробовать прокачать через него масло. Если оно не прокачивается, насос следует заменить.

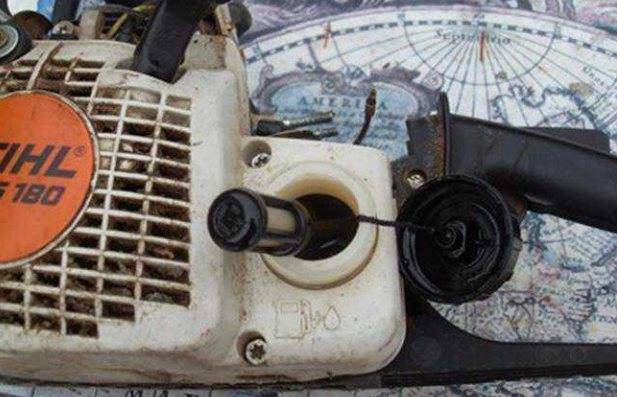

Масляный фильтр бензопилы
Также недостаток смазки может быть по причине ее утечки. Следует проверить, насколько герметично подсоединены трубки, идущие от масляного насоса. Если герметичность нарушена, трубки меняются на новые.
Цепь рвется
Если цепь порвалась во время работы бензопилы, то произойти это могло при попадании ее на твердый предмет, например, на гвоздь. Если же цепь постоянно рвется, то причины могут быть следующие.
- Низкое качество металла, из которого изготовлена пильная цепь. Необходимо покупать пилы для бензорезов от известных брендов.
- Перегрев цепи из-за плохой смазки. В результате пила перегревается, изменяются свойства металла, и она рвется под нагрузкой. Требуется проверка всей системы смазки бензопилы (рассматривалось выше).
Также о причинах частых обрывов цепи можно узнать из этого видео.
Цепь не крутится
Данная неприятность часто преследует неопытных владельцев бензопил. Они забывают после запуска двигателя снять тормоз. В результате цепь не крутится, происходит перегрев тормозной системы, и выходит из строя механизм сцепления. Проблема решается снятием пилы с тормоза. Если сцепление не “сгорело”, вы заметите вращение цепи. В противном случае потребуется замена механизма сцепления.
Цепь быстро тупится
В основном, причина того, что цепь быстро тупится, является плохое качество пилы. Пытаясь сэкономить на покупке фирменных цепей, владельцы бензопил покупают пилы неизвестных производителей, либо по неопытности приобретают подделки под известные бренды. Лучше всего покупать режущий элемент для бензореза в фирменных магазинах. Большой популярностью среди владельцев данной техники пользуются пильные цепи Stihl (Штиль).
Цепь не останавливается
Если при работе бензопилой вы заметили, что пильная цепь не останавливается в нужный момент, то у этой поломки может быть 2 варианта.
- Загрязнилась тормозная лента. При работе пилы под ленту может попадать грязь, опилки, пыль и т.д. В результате происходит блокировка тормозного механизма, и цепь не останавливается при сбросе газа. Устраняется проблема чисткой данного узла.
- Износилась тормозная лента. Необходимо заменить данный элемент тормозной системы.
Цепь клинит
Такое случается, когда изнашивается ведущая или ведомая звездочка. Цепь обычно начинает клинить под нагрузкой. Но без нагрузки пила может вращаться. На фото ниже показана изношенная ведущая звездочка бензопилы.
На следующем фото видно, что причину, почему клинит цепь, нужно искать в месте расположения ведомой звездочки.
Но что же делать, если бензопилу заклинило полностью, и все попытки потянуть за стартер безрезультатны? Такая неисправность иногда встречается на бензопилах китайского производства. Вызывается она открутившимися от вибрации болтами, которыми прикручивается двигатель к пластиковому кожуху агрегата. Эти болты находится прямо под маховиком (магнето). На фото ниже стрелками показано расположение проблемных болтов.
Выкручиваясь, они начинают тереться о маховик и могут полностью заклинить бензопилу. На следующем фото показан маховик с имеющимися потертостями от болтов.
Для устранения неисправности потребуется снять маховик с вала двигателя и закрутить болты.
Бензопила криво пилит
Данная проблема может возникнуть, если цепь затупилась или неправильно заточена. Это, в большей мере, относится к новым бензопилам. Но если износилась шина, то даже после замены цепи вы заметите, что пилу уводит в сторону. Износ шины можно легко определить, если поставить ее на ровный стол и приложить к ней угольник, как показано на следующем фото.
В данном случае можно заметить, что между шиной и уголком есть зазор примерно в 2 мм. Именно из-за такого одностороннего износа шины бензопила пилит криво. Решается проблема только заменой шины на новую.
Общие рекомендации по эксплуатации
При покупке новой бензопилы необходимо провести ее обкатку. При работе в холодный сезон необходимо прогреть двигатель перед интенсивной работой. Во время работы не допускать перегрева и делать перерывы для остывания пилы. Нужно все все делать правильно и следить за уровнем масла и топлива. Иногда у пользователей возникает вопрос, какое еще масло можно использовать для этой пилы? Нельзя заливать другие марки масел, а использовать только то, которое рекомендовано производителем. Не нарушать топливное соотношение. Не используйте более длинные пильные шины, это не даст большого эффекта, но приведет к интенсивному износу бензопилы.
Устройство и схема
Схема бензопилы штиль 180 (как и бензопила stihl ms 660) достаточно непростая, и это обусловлено особенностями работы данного агрегата. Для того чтобы подробно ознакомиться со спецификой ее работы необходимо изучить инструкцию по эксплуатации бензопилы stihl ms 180.
Инструкция по рименению
Здесь имеется подборка схематического устройства бензопилы, указаны все нюансы относительно составляющих частей и реализации первого и последующего запуска. Чтобы держать устройство в достойном состоянии и быть уверенным в его работоспособности, необходимо знать основы его устройства и принцип деятельности. Также для более эффективной работы, необходима настройка карбюратора бензопилы.
Серийное оснащение продукции состоит из:
- Направляющей шины типа Ematic;
- Пильной цепочки Oilomatic;
- Регулируемого масляного насоса, обеспечивающего равномерное распределение масла на всю цепь и гарантирующего отличную работу системы;
- Карбюратор с особенным компенсатором STIHL, регулирующим оптимальную мощь двигателя;
- Воздушный фильтр;
- Рычаг запуска (холодного и горячего);
- Управляющий рычаг;
- Рукоятка с особо антивибрационной системой.
Бензопилы Штиль 180 – неисправности и ремонт
Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.
Почему не заводиться бензопила Штиль 180?
Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.
Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.
Что делать, если заливает свечу на бензопиле Штиль 180?
При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.
В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.
Не поступает масло на цепь бензопилы Штиль 180
Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.
Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.
Бензопила Штиль 180 глохнет при нажатии на газ
В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.
Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.
Пила Stihl 180 глохнет на холостом ходу – как решить проблему?
В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.
Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.
Бензопила Stihl MS 180 плохо заводиться на холодную
Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.
Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.
Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.
Глушитель
Вы спрашиваете, что первое? Ответ — глушитель. Глушитель отвечает за выхлопные газы и подавление пламени в них. Все продукты сгорания проходят через него, что в конечном итоге может засорить его. Ситуация с забитым глушителем не является чем-то необычным, но возникает из-за неправильной топливной смеси.
При нормальном соотношении количества бензина к количеству масла продукты сгорания не насыщаются сажей, достаточной для засорения глушителя. В случае, если количество масла больше, чем обычно, когда оно горит, образуются чрезмерные осадки углерода. Кроме того, осадок накапливается под поршневыми кольцами и в глушителе бензопилы Calm 180. Таким образом, копченый глушитель, самая безобидная вещь, которая может произойти, максимальный ущерб от чрезмерных выбросов углерода, — это необходимость замены поршня.
Смена подшипников коленчатого вала
Бензопила Stihl MS 180 может не заводиться при дефектах в подшипниках коленчатого вала. При их наличии в коленвале присутствует люфт, который можно обнаружить, пошатав из стороны в сторону маховик. На этом элементе присутствуют магниты. И если маховик находится в подвижном состоянии, он начинает соприкасаться с контактами модуля зажигания. Это и становится причиной отсутствия искры.
Подшипник коленвала бензопилы Штиль 180 При недостатке подшипников коленчатого вала, у него наблюдается маленькой свободный ход. Проверить наличие свободного хода есть вариант пошатав маховик бензопилы Штиль 180 из стороны в сторону. Если свободный ход конечно, означает под действием собственных магнитов, маховик притягивается к контактам катушки зажигания, т. к. свободный ход на подшипниках позволяет ему это сделать и и поэтому искра теряется.
Дополнительно: Какая Бензопила лучше и почему
Сменять подшипники коленчатого вала лучше в спец сервисе, т. к. при подмене будет нужно на сто процентов разбирать бензопилу Штиль 180 и снимать что остается сделать нашему клиенту его главные узлы.
Без определенного опыта либо хотя бы способностей ремонта подобных бензопил провести смену подшипников коленчатого вала отменно, вы не сможете.
Ремонт системы подачи масла
Нередко в этой модели бензиновой пилы ломается масляная система. Идентифицировать эту поломку можно при наличии подтеков или по сухой цепи.
Прежде чем вводить в поисковик «ремонт бензопилы штиль 180 своими руками видео» в поисках соответствующей инструкции, следует для начала осмотреть шланг подачи масляной смеси. Также следует проверить штуцерное соединение этого элемента.
При ремонте системы подачи масла нужно также тщательно прочистить фильтр. Нередко наличие в нем загрязнений обуславливает недостаточно хорошее прохождение смеси.
Если вы столкнулись с протечкой масла или оно начало смазываться, то, скорее всего, в вашей бензопиле произошло нарушение герметичности. В первую очередь проблема может быть с масляными фильтрами и самим шлангом. Зачастую неисправности такого рода появляются при механических повреждениях деталей.
Если при осмотре выяснилось, что целостность шланга была нарушена, то его необходимо поменять. При несущественных повреждениях проблему можно решить, воспользовавшись обыкновенным герметиком. Данный способ позволит сэкономить на ремонте.
Советы специалиста
Ремонтируя карбюратор, вы должны помнить о том, что он представляет собой сложный узел, состоящий из колец и множества деталей. Это указывает на то, что прочистку и ремонт необходимо осуществлять с особой аккуратностью. Если инструмент глохнет или не заводится, то, помимо карбюратора, необходимо проверить свечи зажигания. Если они неисправны, их выкручивают и просушивают.
Лишнее топливо можно слить через специальное отверстие. Неисправности бензопилы «Штиль 180» и их устранение описаны частично в инструкции. Ознакомившись со статьей, вы сможете понять, что свечи следует сушить не меньше получаса, по истечении этого времени свечу можно установить на место, запустив агрегат.
Регулировка карбюратора бензопилы Штиль 180 своими руками
Настройка карбюратора Stihl MS 180 необходима для гарантии эффективной работы пилы при использовании в режиме максимальных оборотов, и экономии горючего. Для выполнения этой процедуры потребуется очистить воздушный и штатный топливный фильтр.
Отрегулировать карбюратор модели можно при помощи трех штатных винтов. Винты L и H нужны для предварительной настройки соотношения смеси воздуха и горючего, которое регулируется разными положениями заслонки дросселя. Винт S отвечает за точную настройку работы бензопилы на холостом ходу. Порядок действий при настройке карбюратора выглядит следующим образом:
- Сначала нужно завести инструмент и начать поочередно поворачивать винты H и L по часовой стрелке до упора. Затем оба винта потребуется медленно повернуть на 2 полных оборота в обратном направлении;
- После этого нужно найти максимальные обороты мотора при работе пилы на холостом ходу. Для этого винт L следует поочередно поворачивать в разных направлениях. При этом винты не должны издавать скрипящих звуков. Как только базовые максимальные обороты будут найдены, потребуется медленно повернуть винт L на четверть оборота против хода стрелки часов;
После этого нужно поочередно проверить работу двигателя на минимальных холостых, а затем на максимальных оборотах.
Двигатель работает с перебоями
Неисправности бензопилы «Штиль 180» вы можете начинать выявлять самостоятельно, если истек гарантийный срок. Иногда двигатель работает с перебоями, которые могут быть вызваны выходом из строя цилиндровой поршневой группы. Можно отремонтировать ее самостоятельно. Для извлечения из бака цилиндра на его головке необходимо открутить болты. Мастеру следует проверить поршень, на нём не должно быть сколов, царапин и задиров. Если таковые удалось отыскать, то поршень необходимо заменить.
Поршневые кольца и поршень обеспечивают оптимальное давление в камере сгорания. Кольца должны быть плотно надеты на корпус поршня. Если поршень, вставленный в цилиндр, имеет свободный ход при раскачивании, то это говорит о его износе. Для устранения проблемы необходимо расточить цилиндр и установить ремонтные детали. Но проще всего будет заменить комплект ЦПГ.
