Стойка для ушм своими руками из дерева

Как сделать самодельный пылесборник

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла.

Делается насадка следующим образом.

1. Приложите к емкости диск такого диаметра, который будет использоваться при резке, и сделайте разметку: разместите диск так, чтобы края его не цеплялись за кожух, и наметьте src=»https://tehnika.expert/wp-content/uploads/2017/11/image083.png» class=»aligncenter» width=»600″ height=»429″
2. Вырежьте в боковой части бутылки квадратное отверстие с помощью канцелярского ножа.
3. Также следует вырезать 2 отверстия друг напротив друга, в месте, где вы обозначили src=»https://tehnika.expert/wp-content/uploads/2017/11/image087.png» class=»aligncenter» width=»600″ height=»428″
4. Прикрутите пылесборник к болгарке, используя штатные отверстия для крепления кожуха, и на горловину бутылки оденьте шланг от пылесоса.
5. Оденьте на вал УШМ отрезной диск.
6. Отверстие, которое используется для удобства при замене инструмента, можно закрыть небольшим куском пластика.

После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

Не все мастера смогут резать листовой металл длиной в полтора метра или больше, сделав ровный и красивый рез на нем. В этом видео мастер показывает свое решение проблемы отрезки листа металла ровным резом с помощью самодельного приспособления, который будет прикреплен на болгарке.

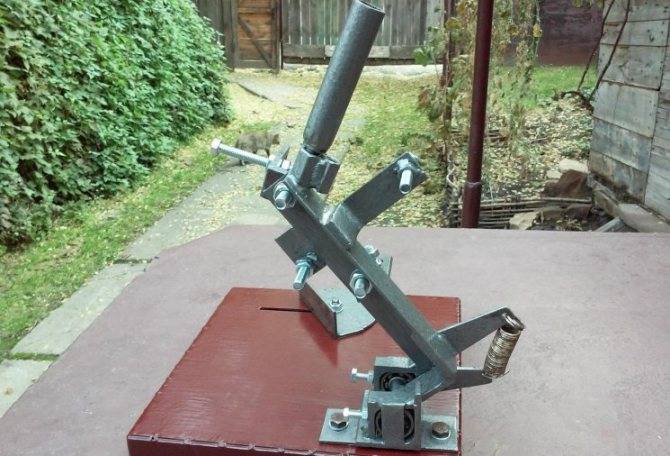

Фото стойки для болгарки своими руками

• Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео)

• Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)

• Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

• Ремонт МТЗ своими руками: разборка, ремонт, восстановление, регулировка и сборка минских тракторов (105 фото)

• Измельчитель веток своими руками: проекты, инструкция как сделать и советы из чего изготовить самодельный измельчитель (135 фото)

• Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

Читайте здесь — Токарный станок по металлу своими руками: как изготовить мощный самодельный станок в домашних условиях (85 фото)

Помогите сайту, сделайте репост

Основной элемент станины и что он собой представляет

Основной элемент станины должен обеспечивать удобную распиловку металла болгаркой, так как именно он превращает обычную УШМ в торцевую. В качестве него необходимо использовать некую педаль, если выражаться проще. Чтобы избежать большого количества объяснений, предлагаем взглянуть на фото ниже.

ФОТО: YouTube.comВот так должен выглядеть основной элемент станины для УШМ

По сути, если среди деталей в гараже или мастерской не нашлось ничего подобного, такой элемент можно изготовить самостоятельно. Подобные конструкции также встречаются на концевых выключателях промышленных гильотин и другого подобного оборудования.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Комплектующие детали

Прежде чем приступать к работе, необходимо определиться с тем, какая именно самодельная конструкция подойдёт для определённых эксплуатационных условий. Чаще всего для сборки качественной станины нужно подготовить следующие детали:

• Болты для надёжной фиксации.
• Древесину твёрдых пород, которая сможет выдержать любые поступающие на неё нагрузки, без деформации во время эксплуатации.
• Ключи.
• Уголки из металла.
• Крепёжные материалы.
• В некоторых случаях может понадобиться плита ДСП.
• Для прочного и надёжного закрепления угловой шлифовальной машинки подойдёт профилированная металлическая труба.
• Реле на 12 В.
• Инструменты для фиксации болтовых соединений.
• Дрель.

Обзор возможных вариантов изготовления стоек для болгарки

Стойка для УШМ, как упоминалось выше, – это несложный механизм, но такое утверждение касается лишь самых простых конструкций. Рассмотрев все многообразие устройств заводского производства и самоделок, можно выделить три основных вида приспособлений:

• самая простая станина маятникового типа;
• маятниковый механизм с поворотным узлом для разрезания болгаркой под разными углами;
• станина для угловой шлифовальной машинки с так называемой протяжкой.

Наиболее распространенный и простой в изготовлении самодельный станок для болгарки построен на базе маятниковой консоли. С помощью такого оборудования можно легко распиливать разные трубы как круглого, так и профильного сечения, а также прутки, арматуру и металлические детали, толщина которых не превышает толщины рабочей части диска, а длину пропила можно регулировать путем перемещения заготовки по станине. Особенности приспособления для УШМ:

• простота в изготовлении и в работе;
• высокая надежность, так как здесь используется всего один подвижный узел;
• таким оборудованием не получится пилить под углом;
• сложно пилить листовой материал: маленькая точность и травмоопасность.

Устройство станины с поворотным механизмом для УШМ позволяет проводить все вышеописанные операции резки металла, но при этом добавляется функция пиления болгаркой под разными углами. Здесь также присутствует маятниковый узел, и, кроме него, сама опора маятника может поворачиваться, либо поворачивается упор-зажим, который удерживает заготовку. Особенности приспособления:

• расширенные возможности обработки металла УШМ;
• относительная простота конструкции;
• здесь более сложно получить точный перпендикулярный и угловой рез за счет поворотного механизма и необходимости калибровки угла.

Транспортир для болгарки

При ведении строительных и монтажных работ важным приспособлением для болгарки является транспортир. Особенно незаменим он, когда выполняются работы по обработке или резке профилей из металла.

Прибегая к использованию подобных приспособлений, можно с лёгкостью рассчитывать углы резки заготовок. А это положительно сказывается на скорости и качестве выполняемых работ. Помимо этого, такое приспособление подходит для резки металлических профилей.

• Конструкция этого вида широко востребована при работах по обработке настенной и напольной плитки.
• Также их применяют при резке и обработке покрытия для пола и плинтусов.

Изготовив транспортир для болгарки своими руками, у вас отпадёт необходимость в приобретении специальных инструментов, которые довольно часто стоят дорого и обладают большими габаритами. Для промышленного использования самодельный транспортир не подходит, а вот для применения в домашних условиях он будет отличной заменой магазинным приспособлениям.

Принцип действия конструкции самодельного транспортира

Первое, что следует сделать — установить направляющий уголок, снабжённый специальной накладкой, на плитку. Используют подобную накладку для того, чтобы исключить скольжение закрепляемой заготовки. Поэтому благодаря ей смещение элемента будет исключено.

Потом необходимо плотно прижать к полкам уголка заготовку. После этого пользователь должен выставить нужный ему угол распила.

Далее, можно переходить к разрезанию материала

При выполнении этого действия необходимо принимать во внимание, что при распиле необходимо давить на диск слегка. Серьёзных физических усилий прилагать не нужно

Самодельный транспортир для болгарки имеет конструкцию, состоящую из следующих элементов:

1. Уголок.
2. Петли.
3. Болт, используемый для фиксации.

Отметим, что изготовить своими руками такие элементы достаточно сложно. Поэтому, если вы неуверены, что справитесь с такой задачей, то лучше приобрести в магазине готовые модели транспортиров.

Болгарка — достаточно востребованный инструмент у строителей и специалистов, занимающихся ремонтом. С его помощью можно резать различные материалы и обрабатывать заготовки и детали. Однако иногда требуется выполнение специфических операций. Поэтому специалисты приобретают для болгарки специальные насадки. Их можно без проблем найти в магазинах.

Использование таких приспособлений позволяет расширить количество вариантов использования этого инструмента. Однако не всегда обязательно покупать их в строительных магазинах. При желании можно изготовить их своими руками. Для этого лишь нужно иметь свободное время и знать, как правильно изготовить насадки для болгарки.

Соблюдая рекомендации специалистов и полностью следуя инструкциям, каждый может изготовить насадки для этого инструмента, которые сделают болгарку универсальным инструментом и облегчат выполнение работ.

Как своими руками сделать простейшую стойку для УШМа

С помощью самых обычных инструментов и с использованием подручных материалов может быть изготовлена простая стойка для УШМ своими руками. Чтобы закрепить болгарку на станине, понадобятся уголки, металлические или текстолитовые пластины. Если используются две металлические пластины, то можно заменить винты сварным соединением. Пластина, служащая передвижной платформой, выполняется из стального листа или дюралюминия толщиной до пяти миллиметров.

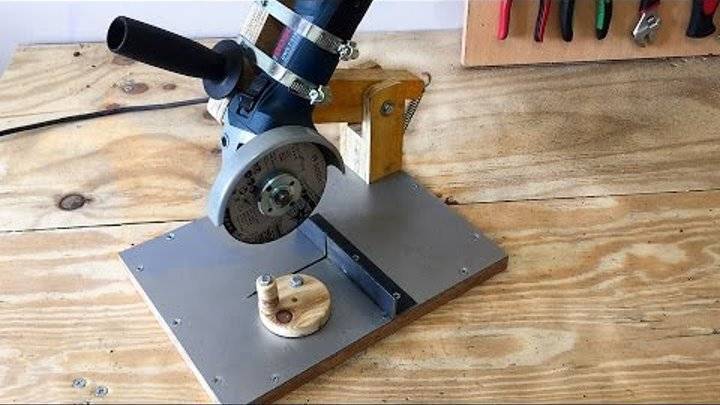

Самодельная стойка для УШМ

Если вместо металлического листа использовать текстолит, то заготовка должна быть толщиной до десяти миллиметров. Вторая пластина обязательно должна быть металлической, так как она служит упором. Для изготовления используется сталь толщиной пять миллиметров, так как основная нагрузка прикладывается именно на нее. Более тонкий металл использовать нельзя из-за вибраций и возможной деформации, что делает работу с устройством небезопасной.

Для надежной фиксации на платформе на одной половине пластины просверливаются несколько сквозных отверстий диаметром в пять миллиметров. Вторая половина пластины размечается так, чтобы затем в центре ее просверлить отверстие диаметром восемь миллиметров. Все отверстия, просверливаемые в платформе, рассверливаются с тыльной стороны для головок потайных винтов. Допускается вместо второй пластины поставить уголок, просверлив его соответствующим образом.

Если сварку использовать нельзя, уголок или пластину прочно крепят винтами к платформе так, чтобы расстояние от края устройства до отрезного диска было не менее пяти миллиметров. Уголок при этом должен быть согнут по отношению к стойке на 60°. Для исключения проворачивания болта и вибрации УШМа фиксируется в верхней части болтом с шайбой Гровера или контргайкой.

Изготовление съемного кожуха

Для увеличения безопасности устройства и защиты от искр к болгарке лучше изготовить кожух из оцинкованной жести или металлического корпуса старой аппаратуры. Его можно и сварить из тонкого металла.

1. Чтобы избежать ошибок, вначале изготавливаем шаблон из картона.
2. По нему вырезаем зеркальные разверстки.
3. Чтобы торчащие заклепки не были помехой шлифовальному кругу, проклепываем крепежные уголки изнутри.
4. Складываем и соединяем клепками обе половинки кожуха, крепим их на зажимной тяге и готовим резьбовые отверстия для крепления.

Болгарка считается одним из самых незаменимых инструментов во многих отраслях, так как сферы применения ее достаточно обширны. Универсальность этого агрегата позволяет шлифовать, обдирать, отрезать и даже полировать различные поверхности и предметы. Каждый мужчина может самостоятельно изготовить качественную стойку для болгарки, благодаря которой можно будет разрезать любые заготовки с идеально ровными краями без каких-либо хлопот.

Станина для резки листовой стали

Основные части такого станка:

1. Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
2. П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
3. Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
4. Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

Читать также: Измельчитель веток своими руками для отопления чертежи

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты. Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании

Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

Готовый гриндер в горизонтальном положении с дополнительным столиком

Преимущества стойки болгарки

Изготовив специальную стойку, вы получите ряд преимуществ от подобной конструкции:

• Вращающийся держатель стойки обеспечивает возможностью осуществлять вертикальные перемещения, адаптируя УШМ (угловую шлифовальную машинку) под конкретные выполняемые задачи;
• Многие шлифмашинки изначально своей конструкцией предусматривают наличие резьбовых отверстий, предназначенных для установки электроинструмента на рабочий стол, станину. Это упрощает процесс изготовления стойки, позволяет располагать болгарку под требуемым углом;
• Стойка минимизирует риск падения болгарки из рук или ее случайного выскальзывания. Подобное происходит не редко по причине усталости, испуга мастера или других факторов, заставляющих снизить концентрацию на рабочем процессе;
• Стойка для УШМ избавляет от необходимости постоянно держать электроинструмент в руках. Так вы меньше устаете, повышаете производительность труда, за меньший отрезок времени изготавливаете больше деталей.

Меры предосторожности

Всегда нужно помнить, что стойка должна быть крепко зафиксирована со станиной. Чтобы обезопасить себя от травм и несчастных случаев, нужно придерживаться основных рекомендаций:

• Сетевой шнур лучше всего зафиксировать с помощью пластиковых зажимов, чтобы он не путался под ногами и случайно не попал под режущий инструмент во время его активной эксплуатации.
• Кабель от болгарки необходимо надёжно прикрепить к подвижной части стойки.
• Во время работы желательно использовать специальные защитные очки, чтобы микроскопические частицы металла не попали в глаза.
• Прежде чем запустить агрегат, нужно тщательно осмотреть режущий круг болгарки на наличие сколов и повреждений.

Сегодня существует множество защитных элементов, которые можно изготовить даже в домашних условиях. Что касается оптимального размера штатива, то своё предпочтение лучше отдать тем моделям, которые подходят по диаметру используемого диска. Все части станины обязательно должны соответствовать марке используемой болгарки.

Специалисты утверждают, что хорошо работать за маятниковой стойкой, которая упрощает сам процесс распиливания металлических заготовок. Кроме того, маятниковая система устроена таким образом, что с её помощью можно быстро и качественно реализовать задачи любой сложности. Изготовить такое приспособление в домашних условиях достаточно просто. Для этого нужно взять: качественный металлический профиль, пружинку, сварочный аппарат, маятник и уголки.

Особое внимание следует уделить железному столу, на который чаще всего мастера устанавливают созданную ими конструкцию. Его нужно проверить на устойчивость, надёжность и шаткость. Кроме того, в процессе изготовления даже самых мелких деталей стойки не нужно забывать о мерах безопасности

Кроме того, в процессе изготовления даже самых мелких деталей стойки не нужно забывать о мерах безопасности.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

разделение металлопрофиля на отрезки необходимой длины;раскрой листового металла;получение большого количества однотипных заготовок в короткие сроки;резка керамической плитки;разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.С помощью самодельного отрезного станка можно решить широкий круг задач

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Назначение станины для болгарки

Использование станины позволяет обрезать изделия быстро и качественно

Закрепление электроинструмента на жёсткой стойке имеет ряд преимуществ. Так, благодаря станине вам не придётся держать болгарку в руках, что позволит сосредоточиться на точности обработки изделия

К тому же вы исключите риск того, что турбинка может выскользнуть из рук от усталости или неосторожности. В шлифмашинках зачастую имеются специальные резьбовые отверстия для фиксации на станине, благодаря которым можно расположить инструмент под удобным углом

А вращающийся держатель позволяет изменять вертикальное положение инструмента в зависимости от поставленных задач.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Держатель для болгарки – не проще ли купить?

Зачем придумывать для болгарки штатив, если можно все сделать своими руками? Сделать-то можно, вот только качество реза, его ровность и точность останутся на очень низком уровне. Ну, никак мастеру не совладать с инструментом, у которого количество оборотов больше, чем способен уловить человеческий глаз. Вот для таких случаев и существует штатив для болгарки, своими руками сделанный или купленный в ближайшем строительном магазине.

Удобство устройства заключается в том, что им можно пользоваться при необходимости, хотя многие мастера, чтобы не возиться с очередной установкой инструмента на штатив, покупают для этих целей отдельную болгарку, благо, модели, которые подходят для работы на штативах, стоят не так дорого. В любом случае это дешевле, чем покупать отрезной станок. Большинство пользователей отмечают, что приобретенная ими стойка для болгарки нуждается если не в полной, то в частичной доработке.

Модели китайского происхождения так и вовсе на один раз – в основном, они сделаны из листового металла методом штампования. Легкие детали от вибрации инструмента разлетаются со временем кто куда, да и сама конструкция получается чересчур легкой и неустойчивой для такого станка. Так что же выходит – сделать приспособление для крепления болгарки куда лучше своими руками? Судя по количеству различных чертежей, советов, мастер-классов, на которые можно наткнуться в сети, ответ будет утвердительным!
