Штроборез-насадка на болгарку. Как не покупать лишний инструмент?

Особенности выбора инструмента

Когда назрела необходимость в покупке такого инструмента, лучше следовать нехитрым инструкциям:

Выбрать необходимую мощность инструмента

Здесь важно руководствоваться предстоящим объемом работ. Маломощные штроборезы (до 1,3 кВт) подойдут для решения небольших бытовых задач

Инструменты средней мощности (1,3 кВт — 2 кВт) справятся со всеми бытовыми задачами, греются они намного меньше маломощных аналогов, да и ресурс работы значительно выше. Мощные модели свыше 2 кВт имеет смысл покупать только для регулярных и очень больших, объемных работ. Кроме того, чем мощнее инструмент, тем он тяжелее. Следует учитывать и эту особенность.
Определиться с такими характеристиками как необходимая максимальная глубина и ширина штробления, возможность реза штробы под углом, диапазон регулирования оборотов электродвигателя.
Наличие дополнительных опций: муфта скольжения, защита от перегрева и перегрузок, система контроля износа щеток, возможность использования в «режиме болгарки», наличие системы виброзащиты.

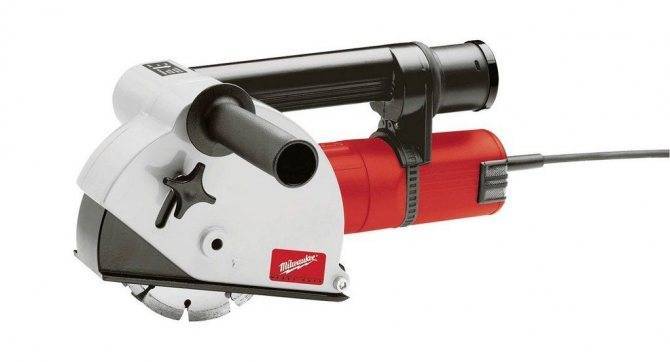

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Что такое штроборез по газобетону

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

• труб водоснабжения;
• магистралей отопления;
• проводов электропитания;
• канализационных стояков.

Штроборез по газобетону Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

• шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
• пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
• промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

• сокращает продолжительность прокладки каналов в стенах;
• уменьшает трудоемкость строительных операций по штроблению;
• позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
• обеспечивает возможность регулировки ширины и глубины формируемой полости;
• производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
• формирует канал правильной формы с постоянными размерами по длине.

Промышленный штроборез для газобетона При разовых работах нет необходимости приобретать промышленный штроборез для газобетона, который отличается достаточно высокой ценой. Имеется хорошее решение – можно собрать штроборез из болгарки своими руками. Чертежи для данной модернизации не нужны, ведь конструкция проста. Используя доступные материалы, можно расширить технические возможности домашнего инструмента, оснащенного системой аспирации.

Применение самостоятельно изготовленного инструмента обеспечивает:

• снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
• возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаци.

Штроборез своими руками из болгарки

Рассмотрим, как изготовить приспособление для штробления стен под проводку (или других работ), используя за основу болгарку.

Данная самоделка будет полезна тем, кто самостоятельно делает ремонт в квартире или доме (в частности выполняет работы по монтажу электрической проводки) и хочет сэкономить.

Например, для разовых работ не смысла приобретать дорогой заводской инструмент, который потом будет валяться без дела.

Чтобы изготовить самодельный штроборез из болгарки

, автор будет использовать сварочный аппарат и токарный станок.

Что понадобится

Из основных материалов для изготовления самоделки нам потребуются:

• толстые стальные шайбы (можно купить или выточить на токарном станке своими руками);
• удлиненные муфты;
• длинный болт (желательно выбирать с высоким классом прочности);
• корпусный подшипник;
• листовой металл;
• диски на УШМ, предназначенные для работы с бетоном и камнем.

Теперь давайте приступим к изготовлению насадки для болгарки для штробления

Этапы работ

Первым делом необходимо будет изготовить три шайбы — с помощью коронки вырезаем три заготовки из листа металла. Затем автор обтачивает их на токарном станке.

Далее нам потребуются две удлиненные муфты. Одну из них необходимо укоротить. Потом мастер обрабатывает муфты на токарном станке — на одной из сторон каждой муфты необходимо выточить посадочное место под шайбу.

После этого в двух подготовленных металлических шайбах с помощью ступенчатого сверла рассверливаем центральное отверстие до нужного диаметра. Надеваем шайбы на удлиненные муфты, и обвариваем.

Сварные швы зачищаем болгаркой. Подготавливаем две обычных шайбы, длинный болт и корпусный подшипник.

Все подготовленные детали необходимо будет собрать в следующем порядке:

1. На длинный болт надеваем обычную металлическую шайбу.
2. Затем устанавливаем корпусный подшипник.
3. Надеваем еще одну шайбу (обычную).
4. Надеваем на болт толстую шайбу с проточкой под диск (которую мы изготовили ранее).
5. Устанавливаем пильный диск по бетону.
6. Накручиваем на болт обрезанную удлиненную муфту с приваренной шайбой.
7. Накручиваем вторую удлиненную муфту с шайбой.
8. На болгарку устанавливаем второй пильный диск по бетону .
9. После этого накручиваем на вал редуктора УШМ собранную конструкцию.

Изготовление защитного кожуха

Из листового металла толщиной около 3-4 мм вырезаем три детали: боковые стенки и верхнюю часть защитного кожуха.

Изготавливаем крепление-хомут. Затем привариваем его к одной из боковых стенок.

Свариваем защитный кожух для штробореза целиком — внутри должно быть достаточно места для установки двух дисков

. К нему дополнительно необходимо будет приварить крепление для установки ручки.

На последнем этапе останется только собрать все детали воедино: крепим защитный кожух на болгарке

, устанавливаем первый диск, затем устанавливаем вал с корпусным подшипником, муфтами и диском. Все надо хорошо закрепить.

Подробно о том, как изготовить самодельную насадку штроборез для болгарки

, вы можете посмотреть на видео ниже. Этой идеей поделился автор YouTube канала Sean Beardon.

Рекомендации при штроблении

Прежде чем штробить стену, необходимо будет сделать разметку, и резать по ней — так намного удобнее, да и результат получится более качественным.

Обратите внимание: штробу в стене лучше всего резать сверху вниз. Глубина штробы для одного кабеля — не менее 15 мм

Если в одну канавку будет укладываться несколько кабелей, глубину штробы надо увеличить. Главное условие — чтобы кабели свободно входили в канавку и не выпирали из нее

Глубина штробы для одного кабеля — не менее 15 мм. Если в одну канавку будет укладываться несколько кабелей, глубину штробы надо увеличить. Главное условие — чтобы кабели свободно входили в канавку и не выпирали из нее.

Ширина штробы должна быть такой, чтобы в нее помещалась лопатка для перфоратора или долото.

При штроблении стен образуется много пыли

, поэтому желательно предусмотреть возможность ее удаления. Для этого используется строительныйпылесос , шланг которого подключается к патрубку, прикрепленному к защитному кожуху.

Как из болгарки сделать штроборез

Можно изготовить ручной штроборез и своими руками. Для газобетона, бетона и кирпича. Это выйдет дешевле, но потребует определённых навыков и наличия другого вспомогательного инструмента, например, сварочного аппарата, дрели, токарного станка. Чертежей для штробореза из болгарки своими руками, как правило, нет. Всё делают исходя из собственных нужд, наличия УШМ определённого типа и возможностей.

Изготовление защитного кожуха

Наверное, самый ответственный момент во всём процессе изготовления насадки штробореза на болгарку. Для этого понадобятся навыки сварщика и сварочный аппарат. Металл лучше подобрать около 1−2 мм. Это даст лучшую защиту от осколков бетона и диска в случае его разлёта. Область размещения дисков должна иметь ширину с запасом на два диска, причём таким образом, чтобы можно было регулировать общую ширину вплоть до 50 мм. Диаметр обычных дисков для пиления бетона обычно составляет 125 мм. Этого хватает, чтобы проштробить борозду глубиной около 30 мм, чего вполне достаточно для большинства коммуникаций. Поэтому размер кожуха должен быть чуть больше диаметра используемых дисков.

Кожух для штробореза можно купить готовый, вот только его ширина не всегда соответствует желаемой

В конструкции кожуха необходимо учесть выходное отверстие, к которому будет подключён пылесос для штробореза. Своими руками можно подобрать диаметр отверстия под необходимый. В принципе, можно сделать и без него, однако, это заметно ухудшит эффективность штробореза и срок службы дисков. Да и работать в пыли не так комфортно.

Опорная плоскость поможет избежать неравномерной глубины реза

Опорная плоскость или подошва также изготавливается из металла. В ней делается прорезь с запасом для максимальной ширины двух дисков. Идеальным вариантом будет изготовление подошвы с фиксированной глубиной. Это позволит штробить канавки на нужную глубину. Также неплохо позаботиться об откидывании подошвы за линию действия дисков, чтобы избежать травмирования. В этом может помочь установка пружины на механизм крепления.

Встречаются довольно брутальные решения

Систему крепежа можно повторить с любого оригинального кожуха, которая, по сути, представляет собой хомут с болтом и зафиксированной гайкой. Как уже говорилось ранее, купить насадку для штробления на болгарку, как таковую, не получится. Есть лишь модифицированные кожухи, которые могут немного ускорить процесс переделки.

Вал или гайка

Для того чтобы закрепить второй диск на болгарке, длины стандартного вала может не хватить, особенно для штробления широких канавок. Тут можно пойти двумя путями: купить или изготовить удлинённый вал или купить или изготовить специальную гайку с креплением для второго диска.

Стандартный вал для УШМ

Найти готовый вал будет довольно трудно, потому что производители выпускают их крайне редко. Его можно выточить на токарном станке самостоятельно или заказать эту работу в любом токарном цеху.

В целом можно пойти на разные ухищрения — подложить шайбу, например

Но чаще всего применяют специальную гайку. Найти её или же изготовить проще. Конструктивно она представляет собой зажимную гайку, с другой стороны которой стоит ещё одна с небольшим валом. На него ставится второй диск и закрепляется ещё одной гайкой. Для узких бороздок примерно до 0,8−1 см и вовсе можно обойтись двумя стандартными гайками. Первый диск ставится как обычно, а второй — сверху, после чего крепится второй гайкой.

Если нужна узкая бороздка, можно обойтись без специальных гаек и валов

Приблизительный результат готового штробореза из болгарки своими руками есть на видео:

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
2. Наклон штробы допускается в исключительных случаях.
3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

Фрезерный станок

У фрезерного станка главное движение совершает фреза, с помощью которой обрабатывают фасонные и плоские поверхности на заготовках из разных материалов. Станок с использованием болгарки может быть выполнен в таких вариантах:

• с подвижной УШМ. В этом случае инструмент надежно крепится в вертикальной плоскости к специальной раме, позволяющей перемещать болгарку относительно фрезеруемой заготовки, которая закреплена неподвижно;
• с жестко закрепленной УШМ. При таком исполнении заготовка перемещается в нужном направлении, а болгарка неподвижна.

В обоих случаях необходимо продумать конструкцию, закупить все необходимое для ее сборки, а также купить держатель фрезы цангового типа или изготовить его самостоятельно из шестигранника. На рисунке простая, быстро изготавливаемая конструкция фрезера из болгарки.

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

• Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
• Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
• Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

• на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
• модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

Штроборез на базе обычной болгарки

на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

• увеличенной скорости штробления;
• ровной поверхности стенок паза;
• четкой геометрии канала;
• повышенной безопасности;
• возможности аспирации.

Современный электрический инструмент для штробления включает:

• защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
• аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
• рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
• рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
• электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

Штроборез Hitachi CM7MRUУстройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

• регулировку частоты вращения шпинделя;
• плавный пуск двигателя при включении;
• торможение диска при отключении питания;
• блокировку мотора при нагреве;
• уменьшение вибрационных колебаний.

Диск для штробореза: основные виды

Современная промышленность предлагает широкий выбор режущего инструмента для обработки каменных материалов: бетона, кирпича, гранита, тротуарной плитки и т.п. В зависимости от объема выполняемых задач в качестве привода алмазного круга используется: ручная универсальная углошлифовальная машинка («Болгарка»), ручной штроборез и стационарная отрезная машина.

Алмазные диски для обработки «каменных материалов» обладают рядом преимуществ: долговечность, высокая скорость резания и высокое качество реза. В общем случае алмазный диск для штробореза по бетону представляет собой «основу» – металлический диск, изготовленный из инструментальной стали. По наружному периметру диска с помощью лазерной сварки закреплены «алмазные резцы».

Алмазные резцы в свою очередь представляют собой алмазную крошку, спеченную в единое целое с металлическим порошком. В центре диска имеется посадочное (точное) отверстие разного диаметра. В зависимости от назначения и технологии резки, конструкция дисков имеет особенности:

• Инструмент для «сухой» резки. Представляет собой сегментный диск. Алмазная крошка расположена по периметру инструмента секторами. Между секторами, для локализации тепловых напряжений выполнены технологические прорези, оканчивающиеся технологической радиусной расточкой;
• Инструмент для «мокрой» резки. Работает в более щадящих условиях, поэтому алмазные резцы расположены по периметру диска сплошной лентой. Для локализации тепловых напряжений, равномерно по периметру диска пробиты отверстия. Обязательное условие эксплуатации – подача воды в зону реза для охлаждения;
• Инструмент для резки железобетона (армированного материала). Диски этого типа отличаются увеличенной толщиной основы (диска) и увеличенным содержанием алмазов в алмазно-металлической «связке».

Маркировка алмазного диска, как правило, содержит три основных параметра, указанных в миллиметрах:

• Наружный диаметр. Выбирается в зависимости от необходимой глубины реза;
• Толщина диска. Выбирается в зависимости от технологии резки. Указывается в маркировке не всегда;
• Диаметр посадочного отверстия. Выбирается в зависимости от посадочного отверстия шпинделя имеющегося электроинструмента; болгарки, штробореза, отрезной машины и т.п.

Пример маркировки – алмазный диск Husqvarna -D 125/22 UP: наружный диаметр 125 мм, диаметр посадочного отверстия – 22 мм. Толщина диска не указана. Это говорит о том, что диск имеет минимально возможную толщину.

Изготовление насадки штроборез для болгарки своими руками

При использовании болгарки в качестве штробореза надо учитывать, что этот инструмент вовсе не предназначен для применения с двумя дисками. Наличие двух дисков в шпинделе болгарки увеличивает нагрузку на электродвигатель в два раза, поэтому он быстрее перегревается, и может выйти из строя, если своевременно не делать паузы. Особенно необходимо отказаться от затеи применения двух дисков в шпинделе электроинструмента, если используется бытовая или любительская болгарка. В таком инструменте выйдет из строя быстро не только электродвигатель, но и редукторные пары.

Если принято решение изготовить из болгарки штроборез с двумя дисками, то сделать это можно следующим образом:

Первый круг закрепляется в шпинделе при помощи штатной гайки. Второй диск закрепляется при помощи гайки от обдирочного диска
Получается небольшое расстояние между кругами, но его вполне достаточно для получения канавки, в которую будет укладывать электрический кабель
Если необходимо получить канавку большего размера, то для реализации задумки используются шайбы, располагаемые между дисками
Штатная длина резьбы недостаточная для того, чтобы расположить диска на отдаленном расстоянии друг от друга, поэтому для этого понадобится воспользоваться методом изготовления установочной втулки удлинителя. Сделать ее не трудно, для чего понадобится широкая гайка, одна часть которой завинчивается на штатную резьбу болгарки, а во вторую закручивается резьбовой удлинитель

При этом важно выбирать удлинитель из качественных материалов, чтобы в процессе работ он не разрушился

Разобравшись, как своими руками закрепить два диска на болгарке, остается выяснить, из чего и как можно сделать насадку на инструмент для штробления стены. Такую насадку еще называют чехлом, который является препятствием для попадания частиц бетона на человека, а также предотвращает образование пыли и мусора. Обычно такие чехлы изготавливают со специальным отверстием и круглым штуцером для подсоединения шланга от пылесоса.

Это интересно!Использование болгарки в качестве штробореза позволяет существенно сэкономить на расходах при покупке специализированного инструмента. Однако при применении УШМ необходимо учитывать ее размер. Маленьким инструментом невозможно получить глубокие канавки в стене, поэтому рекомендуется использовать УШМ под диски диаметром 150-180 см.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

   Посадочная шайба, которую надо сточить

2. Установите первый диск и закрутите прижимную гайку.

   Первый диск установлен

3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

   Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

   Удлинённая гайка с шайбами навинчивается на шпиндель

2. Закрутите удлинённую гайку на шпиндель болгарки.
3. Установите первый диск. Потом необходимое количество шайб и второй диск.

4. Зафиксируйте конструкцию прижимной гайкой.

   Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

   Подошва из профильной трубы

2. Из металлического листа вырежьте щёки и приварите к подошве.

   Щёки приварены к подошве

3. Возьмите кастрюлю и разрежьте её.

   Кастрюля разрезана под кожух

4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.

   Отверстие с диаметром, как у штатного кожуха болгарки

5. Приварите хомут.

   Хомут приварен к отверстию

6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.

   Хомут и усилитель приварены к кастрюле

7. Из металлического листа сделайте боковину для кожуха.

   Боковина для кожуха

8. Приварите её к кастрюле.

   Боковина приварена к кастрюле

9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.

   Штуцер из сгона приваривается к отверстию в кастрюле

10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.

    Пластиковый отвод закреплён на патрубке кожуха

11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.

    Болт для рукояти закреплён в верхней части кастрюли

12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

    Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Что такое штроборез по газобетону

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

• труб водоснабжения;
• магистралей отопления;
• проводов электропитания;
• канализационных стояков.

Штроборез по газобетону Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

• шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
• пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
• промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

• сокращает продолжительность прокладки каналов в стенах;
• уменьшает трудоемкость строительных операций по штроблению;
• позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
• обеспечивает возможность регулировки ширины и глубины формируемой полости;
• производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
• формирует канал правильной формы с постоянными размерами по длине.

Промышленный штроборез для газобетона При разовых работах нет необходимости приобретать промышленный штроборез для газобетона, который отличается достаточно высокой ценой. Имеется хорошее решение – можно собрать штроборез из болгарки своими руками. Чертежи для данной модернизации не нужны, ведь конструкция проста. Используя доступные материалы, можно расширить технические возможности домашнего инструмента, оснащенного системой аспирации. Применение самостоятельно изготовленного инструмента обеспечивает:

• снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
• возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаци.

Станок по керамограниту

Резка керамогранита болгаркой требует навыков и знаний особенностей строения материала, т. к. провести ровную линию, удерживая инструмент в руках, трудно. Работа требует особого подхода: необходимо обеспечить движение без отклонений и контролировать глубину реза в процессе выполнения операции. Любое нарушение приводит к порче материала, появлению сколов и неровностей. Это приводит к дополнительным расходам, а стоит керамогранитная плитка недешево. Чтобы болгарка двигалась без отклонений, можно изготовить специальное приспособление, где были бы направляющие. На рисунке показан вариант изготовления такого приспособления, где основным материалом является фанера и крепежные изделия.

Изготовление насадки штроборез для болгарки своими руками

При использовании болгарки в качестве штробореза надо учитывать, что этот инструмент вовсе не предназначен для применения с двумя дисками. Наличие двух дисков в шпинделе болгарки увеличивает нагрузку на электродвигатель в два раза, поэтому он быстрее перегревается, и может выйти из строя, если своевременно не делать паузы. Особенно необходимо отказаться от затеи применения двух дисков в шпинделе электроинструмента, если используется бытовая или любительская болгарка. В таком инструменте выйдет из строя быстро не только электродвигатель, но и редукторные пары.

Если принято решение изготовить из болгарки штроборез с двумя дисками, то сделать это можно следующим образом:

Первый круг закрепляется в шпинделе при помощи штатной гайки. Второй диск закрепляется при помощи гайки от обдирочного диска
Получается небольшое расстояние между кругами, но его вполне достаточно для получения канавки, в которую будет укладывать электрический кабель
Если необходимо получить канавку большего размера, то для реализации задумки используются шайбы, располагаемые между дисками
Штатная длина резьбы недостаточная для того, чтобы расположить диска на отдаленном расстоянии друг от друга, поэтому для этого понадобится воспользоваться методом изготовления установочной втулки удлинителя. Сделать ее не трудно, для чего понадобится широкая гайка, одна часть которой завинчивается на штатную резьбу болгарки, а во вторую закручивается резьбовой удлинитель

При этом важно выбирать удлинитель из качественных материалов, чтобы в процессе работ он не разрушился

Разобравшись, как своими руками закрепить два диска на болгарке, остается выяснить, из чего и как можно сделать насадку на инструмент для штробления стены. Такую насадку еще называют чехлом, который является препятствием для попадания частиц бетона на человека, а также предотвращает образование пыли и мусора. Обычно такие чехлы изготавливают со специальным отверстием и круглым штуцером для подсоединения шланга от пылесоса.

https://youtube.com/watch?v=CINfXThYUrE%3F

Это интересно! Использование болгарки в качестве штробореза позволяет существенно сэкономить на расходах при покупке специализированного инструмента. Однако при применении УШМ необходимо учитывать ее размер. Маленьким инструментом невозможно получить глубокие канавки в стене, поэтому рекомендуется использовать УШМ под диски диаметром 150-180 см.
