Сушильная камера для древесины своими руками

Вакуумные камеры для сушки древесины

В вакуумных камерах лесоматериалы сушатся в условиях высокого давления 700 мм рт. ст., но низкой температуры 45 С. В этих устройствах специально создается вакуум, что влечет за собой большие затраты электроэнергии.

Вакуумная сушка является крайне дорогим методом сушения лесоматериалов по ряду причин:

• дорогостоящие вакуумные камерыогромное количество мощности электроэнергии для правильной работынебольшая загрузка, примерно 5-8 м3.

В подобных устройствах лесоматериалы сушатся на протяжении одного-двух дней. Например, чтобы высушить 40 м3доски понадобится примерно от 8-16 дней. А если осуществляется вакуумная сушка бруса, то времени понадобится еще больше.

Вследствие дороговизны процесса вакуумная сушка древесины осуществляется, преимущественно, для дорогостоящих сортов лесоматериалов, таких как дуб, ясень, бук, кедр. В таких случаях требуется высушить не большое количество пиломатериала. Для массового изготовления пиломатериалов применяют конвективные сушильные камеры, потому что они более доступны и имеют низкую себестоимость.

Несколько примеров вакуумной сушки:

• дубовые доски толщиной 52 мм с уровнем влажности 50 % высохнут до уровня влажности 4-5 % примерно за 28 – 35 днейдубовые доски толщиной 52 мм с уровнем влажности 30 % высохнут до уровня влажности 4-5 % за 16 – 18 днейдубовые доски толщиной 25 мм с уровнем влажности 50 % высохнут до уровня влажности 4-5 % примерно за 15 днейдубовые доски толщиной 25 мм с уровнем влажности 30 % высохнут до уровня влажности 4-5 % за 9 днейсосновые доски толщиной 55 мм с уровнем влажности 50 % высохнут до уровня влажности 5 -6 % примерно за 8 днейсосновые доски толщиной 55 мм с уровнем влажности 30 % высохнут до уровня влажности 5-6 % за 6 днейстроительный брус 100 х 100 мм и 150 х 200 мм с уровнем влажности 65 % высохнет до уровня влажности 6 % на протяжении 8 – 12 дней. Брусу 200 х 300 мм для достижения таких же параметров понадобится 22 дня.

В условиях вакуума сушка древесины происходит более мягко. Однако и при таком методе сушения возможно растрескивание. Дерево – это живое сырье.

Древесины присущи разные виды напряжений. Эти напряжения зависят от местности, в которой выросло дерево, от метода распила, от возраста. Во время сушки древесины даже в таких камерах не все напряжения снимаются равномерно.

Классификация конструкций

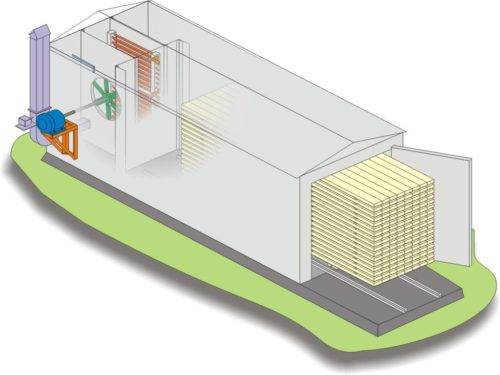

В камерах конвекционного типа энергия в древесину проникает через круговорот воздуха, а теплопередача происходит через конвекцию. Такие конструкции бывают туннельными или камерными.

Туннельные сушилки имеют большую глубину, в них проталкивают пачки штабелей из одного конца (более влажного) в сухой. Их обязательного с одного конца заполняют, а со второго опустошают. Штабеля проталкивают по одной штуке раз в 4−12 часов. Данные сушилки используют для крупных лесопилен и помогают выполнить транспортную сушку.

Камерные сушилки более короткие, в процессе сушки по всей камере поддерживаются одинаковые параметры. Если глубина продуваемости от 2 метров, то с целью уравнивания условий сушки применяют метод реверсации вентиляционного направления. Камеру заполняют и опустошают с одной стороны, если дверь одна. Пиломатериал в них можно сушить любой до разных показателей влажностей. Именно такие конструкции применяются в нашей стране чаще всего.

Конденсационный тип сушилки отличается тем, что возникшая в воздухе влажность начинает на специальных охладителях конденсироваться, а потом выводится жидкость. КПД здесь большой, но цикл долгий, поскольку приборы с большой температурой не работают и наблюдаются крупные теплопотери. Такие виды оборудования больше подходят для обработки небольших объемов материалов или же сушки древесины плотных пород — ясеня, бука или дуба. Но конденсационные камеры имеют и ряд преимуществ:

• нет необходимости в котельной;
• стоимость камеры и себестоимость работы низкие.

Еще сушильные камеры отличаются по способу циркуляции и характеру сушильного агента, принципу работы и типу ограждения.

Например, циркуляция может быть естественной и принудительной. Конструкции первого типа устаревшие и малопроизводительные, управлять режимами практически невозможно, а равномерность просыхания материала оставляет желать лучшего. При современных требованиях такие сушилки лучше не применять.

По характеру сушильного агента камеры бывают:

• воздушными;
• газовыми;
• высокотемпературными.

Изготовление своими руками

Сушка древесины частным способом требует наличия специальной камеры, которую можно изготовить самостоятельно. Если предстоит строительство сушилки для дерева своими руками, то на участке земли нужно выделить площадь около 10 м2 под установку. Понадобится бетон для фундамента, материал и теплоизоляция для стен, монтажная пена, система вентиляции, котел и вспомогательное оборудование.

Этапы постройки

Возведение мини-сушилки состоит из последовательных этапов:

• подготовка фундамента под установку;
• возведение стен;
• теплоизоляция;
• монтаж крыши и дверей;
• установка на потолке радиаторов и вентиляторов;
• установка котла с соблюдением техники безопасности, подведение труб.

Такие работы будут оправданны при регулярном использовании готового объекта. Сушильную камеру необходимо будет полностью загружать и строго соблюдать технологию высушивания.

Сооружение фундамента

Площадка размечается с учетом длины пиломатериала и общей ширины укладываемых штабелей плюс припуск на загрузку около 30 см.

После разметки площадки ее нужно забетонировать таким образом, чтобы уровень пола камеры был выше уровня земли примерно на 10 см. Бетонную площадку делают с выступающими на полметра бортиками. Чтобы в сушильной камере не скапливалась вода, фундамент необходимо сделать с некоторым уклоном. Также следует предусмотреть заливку рельсов для подвоза тележки с изделиями.

Возведение стен

В качестве материала можно использовать кирпич, сэндвич-панели, железнодорожный контейнер. Самый распространенный материал – дерево. Из него изготавливают три стены, а четвертую желательно сделать из бетона.

Высота сушильной камеры для древесины складывается из высоты штабелей, припуска на загрузку 30 см и высоты вентиляторов и радиаторов. При постройке небольшой камеры высота рассчитывается с учетом заполнения всего объема.

Отопление установки предусматривает наличие источника тепловой энергии, поэтому при монтаже стен требуется соорудить пристройку для котла и его вспомогательного оборудования.

Утепление и монтаж крыши

Эффективным и экономичным материалом-теплоизолятором могут служить сухие стружки либо опилки, которые наносят на стены в виде смеси с цементом и антисептиком. Для сохранения тепла пол засыпают стружкой.

Крыша самодельного помещения монтируется с наклоном, чтобы снег не задерживался на ней. Затем устанавливаются двери методом подвешивания на двутавровой балке или распашные.

Установка оборудования

По ширине потолка следует вертикально выставить вентиляторы для равномерной подачи тепла. Следующий ряд будет состоять из радиаторов. Чтобы сохранить тепло в сушильной камере, предварительно нужно герметизировать щели монтажной пеной.

Подача тепла в радиаторы осуществляется от котла, который может работать на электричестве, жидком или твердом топливе. Обычно для отопления сушильной камеры выбирают дровяной котел. К котлу подводят трубы, затем ставят противовзрывной клапан, регулирующий работу оборудования.

Обязательная и правильная просушка в самодельной или приобретенной сушильной камере является надежной гарантией качества пиломатериала.

Как построить вакуумную сушилку своими руками?

В большинстве случаев, начинающие бизнесмены не обладают достаточной суммой для приобретения заводской установки по вакуумному методу сушки, поэтому подробнее рассмотрим такой вариант, как вакуумная сушка древесины своими руками.

Необходимо обустроить его герметичное закрывание. Либо можно выстроить данную сушилку с применением железобетонных конструкций: при этом варианте одну из стен выполняют из дерева.

Следует произвести тепловую изоляцию самой камеры — для этого можно воспользоваться разнообразными видами минеральных ват, либо использовать обычный пенопласт. Также следует обтянуть утеплитель специальной пленкой, которая будет способствовать отражению тепловых потоков внутрь камеры.

В качестве нагревательных элементов следует воспользоваться радиаторами для отопления — при этом, данные радиаторы должны прогревать воду до семидесяти градусов. Необходима будет установка вентилятора достаточной мощности: данный элемент способствует более правильному потоку воздушных масс внутри камеры.

Самодельная вакуумная сушилка

Для нагревания водной массы используется бойлер, от которого, при помощи водяного насоса, вода будет подаваться к нагревательным элементам. Кроме того, будет необходимо вмонтировать аппарат для создания вакуумной среды. Также будут нужны датчики по контролю за режимами влажности.

Управляющая этим оборудованием система выносится за пределы самой камеры — обычно, делается какой-нибудь отдельный тамбур. Загружать и выгружать материал для просушки можно либо вручную, либо с применением погрузчика.

Следует произвести регулировку температурного режима таким образом, чтобы изменения данного параметра происходили плавными темпами.

Сушка дерева в естественных условиях

При таком способе удаления влаги сушильная камера для пиломатериалов не применяется, жидкость испаряется под действием атмосферного воздуха. Сушат материал под навесом, расположенным на сквозняке. Солнечные лучи неравномерно нагревают наружный и внутренний слой дерева, что приводит к появлению деформаций и трещин.

Если на участке не обустроена сушильная камера для пиломатериалов, хорошо подходит для сушки чердачное помещение, проветриваемый сарай, оборудованный навес. Материал складируется в штабель, первый слой обязательно укладывают на подставки высотой не менее 50 см из любого прочного материала. Ряды пиломатериалов перекладывают высушенными рейками, все последующие доски и бревна размещают над предыдущими заготовками, чтобы появились вертикальные воздушные колодцы.

Распиленные вдоль бревна и готовые доски кладут внутренней стороной вверх, чтобы уменьшить размер деформации. Для этой же цели штабель древесины сверху прижимается тяжелым грузом. Из-за образования растрескивания на концах заготовки при сушке материала подбирают длину заготовки на 20-25 см длиннее предполагаемой детали.

Торцы пиломатериалов тщательно обрабатывают краской на масляной основе, олифой или горячим битумом для предотвращения трещин. Перед укладкой в штабель очищают стволы бревен от коры, чтобы уменьшить вероятность размножения древесных жучков. Удаление влаги из дерева естественным путем относят к экономным методам.

Изготовление сушильной камеры для пиломатериалов своими руками

Чтобы самостоятельно сделать сушильную камеру, сначала необходимо выбрать материал для каркаса. Чаще всего используются металлические стойки из уголка либо швеллера, а также нужны деревянные брусья, обработанные антисептиком. Стены покрывают металлическими листами, панелями влагостойкой фанеры, профилированным прокатом. Теплоизоляцию выполняют при помощи пенопласта, минеральной влагостойкой ваты.

Чертеж сушильной камеры

Перед строительством определяются с местом расположения сушилки, чтобы сделать бетонный фундамент. Основание необходимо, чтобы конструкция была устойчивой и равномерно распределялась нагрузка на грунт.

Сбор каркаса осуществляется сваркой либо болтовыми соединениями. Затем следует обшить стены изнутри, вставить двери и окна. Слой теплоизоляционного пола должен составлять не меньше 12–15 см. Потом нужно проверить камеру на герметичность, путем расположения мощного тепловентилятора с направлением горячего воздуха параллельно доскам.

Сушка досок необходима, чтобы получить качественное сырье. Ведь строительство дома с применением влажного пиломатериала приведет к перекосам и нарушению его целостности

Потому важно серьезно отнестись к устранению лишней влаги из древесины

Протекание ваккумной сушки древесного материала

Вакуумная сушка древесины на сегодняшний день считается одной из самых передовых технологий. Дело в том, что этот вид сушки соединил в себе все принципы предыдущих технологий, которые сегодня существуют. В процессе используются все факторы, которые помогают получить наиболее качественный результат.

Во время работы камеры происходит постоянное повышение температуры одновременно с ростом давления. Вакуумные камеры позволяют изменять цвет материала, пропитывать его различными составами, не допускают появления изнутри древесины трещин. Правда, на данный момент этот вид работы с древесиной нельзя назвать очень распространенным.

Режимы сушки

Существует несколько режимов сушки пиломатериалов. В сделанных самостоятельно камерах температура повышается поэтапно, выводя из сырья влагу. Технология сушки выбирается с учетом:

• породы древесины;
• габаритов пиломатериалов;
• конечной и стартовой влажности;
• особенностей сушилки;
• категории качества сырья.

Процесс высушивания может быть высокотемпературным или низкотемпературным. Во втором случае первичная обработка осуществляется при температуре, не достигающей 100 градусов.

Низкотемпературные режимы делятся на категории:

• мягкий — в процессе сушки пиломатериалы сохраняют все свои свойства, не изменяется прочность и окраска;
• нормальный — окраска меняется незначительно, немного уменьшается прочность;
• форсированный — при скалывании и раскалывании возможна хрупкость, окраска темнеет.

Изменение температуры среды при низкотемпературном режиме происходит в три стадии. Переход на следующую стадию возможен при достижении древесиной заданной влажности.

Высокотемпературная обработка производится в две ступени. Вторая стадия наступает при снижении влажности сырья до 20%. Такая технология применяется при подготовке дерева для возведения второстепенных конструкций, позволяющих сделать изменение цвета и снижение прочности.

Как сушить древесину в домашних условиях

Сушка древесины в домашних условиях может осуществляться несколькими способами, причем некоторые из них известны еще с древних времен.

Один из них требует наличия печи. В ней древесные заготовки складывают в чугунок, присыпают опилками и томят при температуре от 60 до 70 градусов. В результате дерево не только высыхает, но и приобретает насыщенный цвет, оттеняющий природный рисунок.

Процесс обработки парафином подразумевает сушку в растопленном парафине в печке несколько часов при температуре 40 градусов. Кроме этого, есть еще способ запаривания в льняном масле. Тоже известен с давних пор.

Им пользовались для изготовления деревянных изделий (посуды, ложек, ковшей). В результате получались очень водостойкие предметы домашнего пользования. Такой способ подходит и сегодня, если нужно в домашних условиях высушить небольшое количество древесины.

В преддверии каждого сбора урожая люди массово заготавливают запасы на зимний период. Не удивительно – в привычном вареном варенье сохраняется 5% витаминов, в засыпанных сахаром фруктах – 25%, при заморозке до 60%, а при сушке до 97%! Почему бы не завести новую привычку – засушивать витаминки на зиму?

Можно делать это по старинке – дедовскими методами, выложив фрукты на крыше веранды.

Можно купить новую сушку – магазины предлагают “карманные” варианты, с небольшой производительностью и отсутствием “мягкого” температурного режима (лучшая температура для сушки – 40 градусов, при +65 ° С витамины выпадают в осадок, и даже могут навредить). Добротные сушки для фруктовстоят не менее 1500 гривен.Есть еще вариант – совсем без вложений. Берем старый холодильник и мастерим новую сушку!

Влажность древесины, способы измерения

Очень давно для постройки домов люди использовали только дерево. В домах можно било встретить деревянную посуду. Поэтому нужно было придумывать способы качественной просушки бревна, как основного строительного материала. На то время люди пользовались несколькими способами просушки.

Выпаривание древесины

Для этого способа брали необходимый кусок древесины, воду и опилки. Воду нагревали до 70 градусов, помещали в нее заготовку, после засыпали опилками и оставляли на определенное время, чтобы материал пропарился.

Парафинирование

Парафинирование — это еще один способ, широко применявшийся очень давно. Здесь деревянные заготовки опускали в нагретый до 40 градусов парафин и оставляли на несколько часов

Важно было поддерживать одинаковую температуру вещества

После процедуры древесина должна сохнуть несколько дней. Свойства материала после высыхания меняются. Заготовка не трескается, не подвергается гниению и приобретает оригинальный тонированный оттенок.

Мастера использовали такой способ сушки для изготовления деревянной посуды, потом готовое изделие искусно расписывали.

Есть множество способов определить влажность. Для точного определения влажности древесины используются специальные приборы. Электрические влагомеры способны определить влажность с точностью 2-3 %. Основной принцип таких приборов основан на том, что древесина разной влажности имеет разное электрическое сопротивление.

Есть еще много «народных» способов определения влажности, но их используют только профессионалы:

• По массе, взвешивая одинаковые кусочки древесины одной породы в руке или на весах поочередно.
• Опытные специалисты определяют влажность «на глаз», по наличию трещин и разломов.
• По стружке. При обработке пиломатериала, мелкую стружку сжимают в кулаке. Если она легко сминается, то материал влажный. На сухую древесину указывает ломкость стружки, но если стружка рассыпается, то скорее всего дерево пересушили.
• По резанию. Если при обработке древесины стамеской отмечается влажный след, и материал легко, плавно режется, то она не просушена. Лучше не делать резьбу на такой поверхности, так как при высыхании появятся трещины и изъяны.

Эксплуатация сушильной камеры

Обслуживание конструкции, когда она собрана правильно не представляется сложным процессом. Сушильные камеры не рекомендуется использовать для хранения, даже временного любым посторонних предметов, товаров. Поддерживается внутри помещения чистота. Регулярная уборка обязательна. Удаление пыли, грязи, опилок необходимо, поскольку достаточно мощная конвекция воздуха внутри камеры неизбежно приведет к попаданию посторонних веществ на источники тепла, что уменьшит их производительность, а в случае использования электрических, газовых нагревательных элементов к опасности возгорания. Проводится регулярных осмотр всех элементов конструкции: теплоизоляции, вентиляции, источников тепла.

Для чего сушить древесину?

Сушкой называют процесс удаления влаги из материала, путем испарения. Когда дерево растет, обмен веществ в нем осуществляется с помощью циркуляции влаги по стволу. При срезании циркуляция прекращается, и влага начинает испарятся. Для того, чтобы построить дом или сделать любое деревянное изделие, нужно качественно просушить бревна. Покупная вакуумная сушилка

Хорошо просушенный материал защищен от грибков, повреждений и трещин, а срок службы заметно увеличится.

https://www.youtube.com/watch?v=aYafgE-OaIw

Если сушка была качественной, то и изделие прослужит Вам долгие годы.

Древесина делится на категории в зависимости от степени влажности:

1. мокрой считается та, которая находилась в воде и ее влажность стопроцентная;
2. свежесрубленная, с влажностью в пределах от 50 до 100%;
3. воздушно-сухая, в случаи если материал долго находился на воздухе. Влажность такой древесины примерно 15-20%;
4. комнатно-сухая, с влажностью 8-12%
5. абсолютно сухая, влажность которой ровна 0.

Оборудование для сушильных камер

Оборудование для сушилок можно подразделить на виды:

1. Тепловая система.
2. Вытяжка и система увлажнения.
3. Рельсовая конструкция для загрузки и выгрузки

Вентиляционное оборудование выполняет роль равномерного распространения нагретого воздуха. Установка некачественного вентилятора несет за собой неравномерную просушку сырья. По ГОСТу движение воздуха внутри камеры должно быть оптимально около 3 м/сек. Этого можно добиться используя качественные и мощные вентиляторы. Все вентиляторы имеют систему роторного или осевого подключения.

Это оборудование зависит от мощности и модели сушильной камеры. Генератором тепла может служить электрический калорифер или теплообменник. Устанавливают их только специалисты, а используют для нагнетания и переноса тепловой энергии к древесине. В качестве генератора тепла так же может выступать система, типа мини-котельной на жидком, газообразном или жестком топливе. Удобно когда работу осуществляют на отходах деревянного производства.

Электра калорифер имеет конструкцию, состоящую из трубы и намотанной на нее ни хромовой спирали. Этот генератор имеет небольшое преимущество: упрощенный процесс контроля температуры внутри камеры.

Система увлажнения

Чтобы обеспечить постоянную равномерную влажность воздуха в сушилках используют оборудование увлажнения и вытяжки. Увлажнение осуществляется засчет сложной системы форсунок, трубопровода, электромагнитного клапана.

Вытяжку осуществляют при помощи вентилятора (обычно роторного). Работает оборудование по следующей технологии: когда влажность понижается, автоматически отключается вентилятор и вытяжка не функционирует. При этом увлажнение воздуха происходит зачет испарений жидкости, которая попадает на форсунку автоматически, при открытии клапана.

При повышение влажности, напротив перекрывается клапан и включается вентилятор.

Рельсовая система отгрузки и загрузки

Это оборудование устанавливают на этапе сборке камеры. Система стоит из рельс, которые монтируются капитально. Сверху на них крепят подштабельные тележки, которые нужны для складирования древесины. На них укладывают сырье, и помещается в камеру, после просушки тележки выкатываются на улицу и расфасовывают.

Выбирая камеру для сушки древесины лучше воспользоваться услугами профессионалов, но не стоит пренебрегать информацией специалистов в сети.

Для различной продукции из дерева (мебель, музыкальные инструменты, паркет и т.п.), используется своя температура сушки и сохраняется определенная влажность.

Дерево, несмотря на развитие современных технологий, до сих пор остается незаменимым материалом во многих отраслях хозяйства. Оно окружает нас повсеместно, используется при производстве мебели, в строительной индустрии, даже в авиации оно до сих пор находит свое применение. Конечно, различные полимеры, синтетические смолы, стали и сплавы различных металлов активно замещают древесину даже в традиционных для нее нишах. Но полный отказ невозможен. Поэтому всегда будет необходимость в подготовке древесины к использованию в разных отраслях деятельности человека, в ее сушке. Постараемся дать ответы на вопросы, связанные с таким нужным оборудованием, как сушилка для пиломатериалов, своими руками сделанная и отлаженная.

Для чего нужна сушка

При выполнении строительных работ и на мебельном производстве в проектно-сметной документации указывается допустимая влажность древесины. Доводится сырье до нужной кондиции в сушильных камерах различных конструкций. Для отдельных операций в строительстве допускается влажность 20%. Мебель же производят из массива 8-10%. Значения определены с учетом возможных изменений структуры и геометрии в процессе дальнейшей эксплуатации. Не доведенные до нужных характеристик способом сушки заготовки не могут использоваться в производстве.

Продукция из дерева в большинстве случаев используется внутри помещений, где влажность меньшая, чем естественная под открытым небом. Неизбежны существенные изменения размеров и возникновение напряжений в изделии вследствие усыхания. Появившиеся трещины, коробление ухудшают внешний вид и эксплуатационные характеристики готового изделия. Естественным способом удалить влагу в промышленных масштабах не рентабельно, поскольку заготавливать сырье придется за несколько лет до его использования. Только сушилка для досок и других пиломатериалов способно быстро и качественно удалить излишки влаги и сделать материал пригодным для выпуска качественной продукции.

Режимы просушивания

В зависимости от требований к качеству, сушка пиломатериалов в специальном аппарате осуществляется в разных режимах, которые отличаются друг от друга по температуре. Если это мини-камера, тогда в процессе температура медленно поднимается, а относительная влажность агента снижается.

Тот или иной режим выбирается с учетом следующих факторов:

• толщины древесины;
• ее породы;
• качества;
• конечной влажности;
• конструкции камеры.

Существуют режимы высокотемпературного и низкотемпературного процесса. В низкотемпературных используется в качестве агента влажный воздух, изначальная температура менее 100 градусов. Есть три категории таких видов режимов:

• мягкий — сушка производится без дефектов, сохраняются механические и физические свойства дерева, включая его цвет и прочность;
• нормальный — сушка также выполняется без дефектов, прочность сохраняется практически полностью, цвет может незначительно меняться;
• форсированный — сохраняется прочность на статический изгиб, растяжение и сжатие, но может снижаться прочность на скалывание и раскалывание с потемнением.

В высокотемпературных режимах происходит двухступенчатое изменение показателей агента, перейти на вторую ступень с первой можно только тогда, когда древесина достигает переходной влажности в 20 процентов.

Такие режимы назначаются в зависимости от породы и толщины дерева, и назначается для сушки материалов, применяемых при производстве несущих конструкций построек и тех изделий, где возможно применение темной древесины со сниженной прочностью.
