Текстильные стропы. Маркировка и грузоподъёмность

Цены на текстильные стропы

Текстильные стропы	Длина стропа, м
Петлевой	Г/п, т	Ширина, мм	1	2	3	4	5	6	7	8	9	10	Доп.м
1	30	100	180	260	340	420	500	580	660	740	820	100
2	60	200	350	500	650	810	970	1130	1290	1450	1610	160
3	90	450	650	850	1000	1200	1450	1650	1850	2050	230
4	120	680	980	1280	1580	1880	2250	2500	2750	3080	350
5	150	960	1400	1800	2150	2500	2800	3250	3600	4000	373
6	180	1250	1780	2350	2720	3360	3860	4300	4800	5350	520
8	240	1900	2700	3500	4290	5050	5800	6500	7300	8080	750
10	300	3350	4350	5330	6300	7200	8200	9200	10200	10000
15	300	4450	5700	6800	8000	9300	10400	11500	12800	1150
Ветвевой	Г/п, т	Ширина, мм	1	2	3	4	5	6	7	8	9	10	Доп.м
2,1	30	1766	2024	2282	2540	2798	3056	3314	3572	3830	4088	258
4,2	60	2478	2786	3094	3402	3710	4018	4326	4634	4942	5250	308
6,3	90	3844	4323	4802	5281	5760	6239	6718	7197	7676	8155	479
8,4	120	5280	5930	6580	7230	7880	8530	9180	9830	10480	650
10,5	150	6237	7058	7879	8700	9521	10342	11163	11984	12805	821
12,6	180	11696	12747	13798	14849	15900	16951	18002	19053	1051
16,8	240	17334	18614	19894	21174	22454	23734	25014	26294	1280
21	300	22473	23983	25493	27003	28513	30023	31533	33043	1510

Текстильные стропы применение, характеристики

Стропы грузовые общего назначения на текстильной основе по РД 24-СЗК-01-01, ТУ3178-005-51308768-08 применяются в качестве грузозахватных приспособлений для подъема различных грузов грузоподъемными машинами (кранами) и предназначены для применения на промышленных предприятиях, транспортных и складских предприятиях. РД 24-СЗК-01-01, ТУ3178-005-51308768-08 не распространяются на стропы, изготовленные из нетекстильных лент, а также на стропы, предназначенные для транспортирования грузов, температура которых свыше 100° С.

Преимущества стропов на текстильной основе

Сохранность груза: грузы (особенно с мягкими кромками или тщательно подготов­ленными поверхностями) меньше повреждаются при подъеме. Именно это свойство -лучшая характеристика текстильных строп, так как они бережно огибают изделие и не портят его внешний вид.

Малый вес: текстильные стропы значительно легче металлических. Это свойство особенно заметно при работе со стропами большой грузоподъемности. Легче производить перемещение самого стропа, легче заводить под груз, легче цеплять к крановому крюку. Кроме того, текстильные стропы позволяют экономить не только человеческие ресурсы, но и время, затраченное на погрузочно – разгрузочные работы. Безопасность: на текстильных стропах не бывает заусенцев, острых кромок и выступающих поврежденных проволочек, приводящих к травмам. Как следствие -экономия средств на оплату временной нетрудоспособности и уменьшение простоев на рабочем месте.

Высокая износостойкость и стойкость к деформации: текстильные стропы, по сравнению с металлическими, имеют большую износостойкость многократным сгибам и разгибам в одном месте.

Текстильные стропы менее подвержены деформационным изменениям, воздействию абразивных материалов, воздействию многих химических веществ (кислот, щелочей, окислителей, морской воды).

Компактность: текстильные стропы легко и удобно свертывать и хранить. Металлические стропы невозможно свернуть аккуратно, так как они обладают пружинящими свойствами, их очень трудно перемещать с места на место. Всех этих недостатков лишены текстильные стропы. Их можно свертывать как угодно, при этом они не распрямляются и не переплетаются друг с другом. Такие стропы можно легко разместить и постоянно иметь под рукой.

Типы стропов на текстильной основе: СТП – ветвевые петлевые однослойные и многослойные; СТК- кольцевые однослойные и многослойные.

Грузоподъемность стропов на текстильной основе: Выбирается из ряда: 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,5; 15; 20; 25; 30; 40 и 50т. Коэффициент запаса прочности стропов на текстильной основе не менее 7.

Примеры условного обозначения

Строп текстильный петлевой грузоподъемностью 0,5 т, длиной 1,0 м: СТП-0,5-1,0

Строп текстильный кольцевой грузоподъемностью 1,0 т, длиной 2,0 м: СТК-1,0-2,0

Строп текстильный петлевой (СТП), (звеньевой СТЗ)

Цветовой код согласно ЕСН	Г/п, кг	Длина петли, мм	Длина стропа L, м минимум	Ширина ленты, мм
Фиолетовый	J000	150	1,0	30
Зеленый	2000	250	1,0	60
Желтый	3000	400	1,5	90
Серый	4000	400	1,5	120
Красный	5000	400	1,5	150
Коричневый	6000	450	1,5	180
Голубой	8000	600	2,0	240
Оранжевый	10000	750	2,0	300

Строп текстильный кольцевой (СТК)

Цветовой код согласно ЕСН	Г/п, кг	Длина стропа L, м минимум	Ширина ленты, мм
Фиолетовый	J000	1,0	30
Зеленый	2000	1,0	60
Желтый	3000	1,5	90
Серый	4000	1,5	120
Красный	5000	1,5	150
Коричневый	6000	1,5	180
Голубой	8000	2,0	240
Оранжевый	10000	2,0	300

Строп кольцевой круглопрядный (КСК) 0,5-100тн

Цветовой код, согласно ЕСН	Г/п, кг	Толщина чехла, мм	Диаметр стропа, мм	Длина стропа L, м минимум	Длина стропа L, м максимум	Вес на погонный метр, кг
Оливковый	500	5	40	0,75	3	0,3
Фиолетовый	1000	6	45	0,75	10	0,4
Зеленый	2000	7	48	0,75	10	0,6
Желтый	3000	8	60	0,75	20	0,9
Серый	4000	10	65	0,75	20	1,0
Красный	5000	10	75	0,75	20	1,2
Коричневый	6000	13	80	1,00	50	1,5
Голубой	8000	15	80	1,50	50	1,9
Оранжевый	10000	18	90	2,50	50	2,2
Оранжевый	15000	22	110	2,50	50	3,2
Оранжевый	20000	25	120	2,50	50	4,4
Оранжевый	25000	28	135	2,50	50	5,6
Оранжевый	30000	32	150	2,50	50	7,4
Оранжевый	40000	40	170	2,50	50	10,0
Оранжевый	50000	45	180	2,50	50	13,0
Оранжевый	60000	65	190	2,50	50	14,8
Оранжевый	80000	70	210	5,00	50	20,0
Оранжевый	100000	80	230	5,00	50	26,0

Руководящие документы

В данной статье мы покажем основные методы и способы маркировки строп, применяемые отечественными и зарубежными производителями. Способы маркировки стропов и необходимую для размещения на бирках информацию в России определяют ГОСТ 25573-82, РД 10-33-93, РД 24-СЗК-01-01, а также ТУ завода-изготовителя.

П. 7.1. ГОСТ 25573-82: «Каждый строп должен быть снабжен клеймом или прочно прикрепленной металлической биркой, на которой указывают: наименование или товарный знак предприятия-изготовителя; номер стропа по системе нумерации предприятия-изготовителя; грузоподъемность стропа; дату испытания (месяц, год).».

Более подробную информацию о маркировке дает РД 24-СЗК-01-01: «7.1. Каждый строп должен быть снабжен маркировочной биркой, на которой указываются: товарный знак предприятия-изготовителя, адрес; тип, условное обозначение стропа; грузоподъемность стропа в зависимости от способов строповки; длина; дата изготовления; порядковый номер стропа по системе нумерации предприятия-изготовителя; обозначение технических условий или стандарта, по которому изготовлен строп. Надписи могут располагаться по обе стороны бирки.

7.2. Маркировка наносится несмываемой краской на специальную бирку, изготовленную из прочной ткани и обработанную защитным составом. Цвет маркировочной краски устанавливается рабочей конструкторской документацией, должен отличаться от цвета материала бирки и быть отчетливо виден во время использования стропа. В основном для маркировки светлой бирки выбираются темные цвета (черный, синий, зеленый, красный). В отдельных случаях для темных бирок в качестве маркировочного может применяться белый цвет. Допускается маркировать текстильные стропы несмываемой краской непосредственно на ленте стропа в местах, наименее подверженных истиранию. Размеры маркировки и способ нанесения должны обеспечивать сохранность и читаемость надписи до конца эксплуатации стропа.

7.3. Размеры бирки и ее расположение должны соответствовать рабочей конструкторской документации».

Правила эксплуатации

Маркировка стропов – это лишь вершина айсберга. Всегда надо помнить и о правилах пользования грузоподъемными изделиями. Для этого следует неукоснительно соблюдать такие требования:

• Состояние стропов проверяется в сроки, которые указываются в их техническом паспорте.
• Категорически запрещается использовать стропа, если имеются какие-либо следы механических повреждений, отсутствует бирка, если не была проведена плановая проверка.
• В случае применения стропа при температуре более 1250 градусов Цельсия грузоподъемность его уменьшится на 25%.
• Четко следовать схеме строповки грузов с целью обеспечить безопасность эксплуатационному персоналу.
• Не допускать движения, скольжения стропа по поднимаемому грузу во время его перемещения.

Читать также: Расшифровка маркировки стали р6м5

Стропы цепные

В цепных стропах вместо канатов используются отрезки металлических короткозвенных цепей, изготовленных из высокопрочной стали методом сварки. Они так же, как и канатные, могут быть кольцевыми и одно- и многоветвевыми.

Условные обозначения их типов включают класс прочности, обозначаемый цифрой от 1 до 8, которая стоит на первом месте обозначения. Далее идут буквы, соответствующие типу стропа:

• ВЦ — ветвь цепная;
• СЦК — строп цепной кольцевой;
• 1СЦ ;2СЦ ;3СЦ ;4СЦ — одно-; двух-; трех-; четырехветвевой строп.

Затем, как и у канатного стропа, указывается грузоподъемность и длина стропа, а далее исполнение. Пример маркировочной бирки представлен на рисунке 3.

Рисунок 3

Стропы текстильные

Текстильные стропы делятся на ленточные, круглопрядные и полотенца для труб. Круглопрядные стропы состоят из сердечника из полиэстеровых нитей в рукаве-оболочке. От количества нитей зависит грузоподъемность строка. Этикетка с маркировкой вшивается в месте стыковки краев рукава. Условное обозначение включает количество ветвей и наименование стропа, например, 3ССК — трехветвевой строп синтетический круглый.

Строп ленточный полотенчатый — СТЛП

Текстильные ленточные стропы — это текстильная лента, сшитая в несколько слоев, и оснащенная петлями на концах. Условное обозначение включает количество ветвей и наименование стропа — 4СТЛ — это четырехветвевой строп ленточный. Согласно международному коду цвета лент текстильных стропов обозначают их грузоподъемность. В таблице приведены значения грузоподъемности стропов и соответствующие им цвета.

Каждый строп должен снабжаться маркировочной биркой с указанием:

• товарного знака изготовителя и адреса;
• условного обозначения типа стропа;
• грузоподъемности;
• длины;
• даты изготовления;
• порядкового номера стропа по нумерации изготовителя;
• обозначения стандарта или ТУ, по которым изготовлен строп.

Маркировка должна наноситься на специальную бирку несмываемой краской. Цвет краски для маркировки устанавливается РКД

, он должен отличаться от цвета бирки и быть отчетливо виден при использовании стропа. Читаемость надписи должна сохраняться в течение всего срока эксплуатации стропа.

При покупке стропов необходимо проверить наличие маркировки и ее содержание на соответствие требованиям действующих нормативных актов.

В настройках компонента не выбран ни один тип комментариев

Виды стропов и нормативные акты для их изготовления

Грузоподъемными стропами называются отрезки цепей, канатов или текстильных лент, выполненные в виде кольца или снабженные концевыми грузозахватными элементами, предназначенные для обвязки и навешивания грузов к грузоподъемным механизмам и обеспечивающие их удобное, быстрое, безопасное и надежное закрепление.

В настоящее время в составе грузоподъемного оборудования используются следующие основные виды стропов, каждый из которых выпускается согласно соответствующей нормативной документации, определяющей технические требования к их изготовлению, в том числе и к маркировке:

• канатные стропы изготавливаются по ГОСТ 25573-82; РД-10-33-93 и РД 11-07-2007;
• цепные стропы выпускаются по РД 11-07-2007 и ГОСТ 30441-97;
• текстильные стропы — плоские и круглопрядные — по РД 24-СЗК-01-01; РД 11-07-2007 и ПБ 10-382-00.

Руководящими документами РД-11-07-2007

, в частности, описываются условные обозначения для всех категорий стропов, отражающие их вид и основные параметры. Согласно данному нормативному документу в структуру обозначения стропов входят: наименование, тип, грузоподъемность, длина, исполнение, класс прочности.

Грузоподъемные стропы: виды

Цепные

Представляют собой цепь из сваренных между собой стальных звеньев. Отличаются особой прочностью и удобством использования. В числе дополнительных преимуществ: способность перемещать грузы с острыми краями, а также быстрый ремонт и восстановление при образовании повреждений или разрывов. Цепные стропы могут эксплуатироваться при отрицательных температурах, в кислотной и щелочной среде, при наличии открытого огня. Единственный недостаток их – большой вес. Распространенными моделями являются:

• 1СЦ. Одноветвевая группа строп. Используется при любой температуре окружающей среды. Точный диапазон указан в паспорте товара.
• 2СЦ. Двухветвевые. Благодаря усилению способны перемещать особо тяжелые грузы: при критической нагрузке звенья растягиваются, но не рвутся.
• 3СЦ. Трехветвевые стропы, используются в строительстве и при такелажных работах. Некоторые модели позволяют корректировать длину каждой ветви в отдельности.
• 4СЦ. Четырехветвевые стропы применяется для подъема и перемещения грузов с нестандартной формой. Обеспечивают прочность захвата.
• УСЦ. Кольцевой или универсальный строп. Эксплуатируется в экстремальных температурных условиях, подходит для работы с трубами и грузами, имеющими острые края.

При маркировке стропов цепных указываются такие данные, как: грузоподъемность (измеряется в тоннах), длина (измеряется в миллиметрах), порядковый номер, дата изготовления и наименование производителя.

Канатные

Производятся из стальной проволоки: тонкие металлические нити сплетаются в стренги, что позволяет быстро обнаружить потертости и возможность разрыва. Эксплуатируются при диапазоне температур от -40 до +400 градусов по Цельсию. Характеристики прочности соответствуют ГОСТ. Чем больше длина и грузоподъемность, тем выше цена. Наиболее распространённые модификации:

• 1СК. Состоит из единственной канатной ветки, произведённой путем заплетки или опрессовки втулкой из алюминия.
• 2СК. Имеет в составе две ветви, часто применяется для такелажных работ на складах.
• 4СК. Состоит из 4 ветвей, закрепленных на одном прочном кольце. Ввиду прочности эксплуатируется при строительных работах, при подъеме тяжёлых грузов на производстве.
• СКК (УСК2). Кольцевая разновидность – крюк заводится под груз, огибает его по диаметру и зацепляется за свою ветвь.
• СКП (УСК1). Это обозначение стропы практически аналогично одноветвевому, но может не иметь крюка, а ветви сплетаются сразу в форме петли.

Текстильные ленточные

Более универсальны в отличие от описанных выше. При производстве данного вида строп используют прочные ленты из полиэстера. Особенности текстильных строп:

• Мягкие – не портят товар при подъеме и перемещении, не оставляют царапин.
• Грузоподъемность определяется по цвету ленты.
• Легко использовать при закреплении груза.
• Могут контактировать с водой.

Ленточные стропы используют для мягкого захвата и подъема груза, чтобы не испортить форму или не поцарапать упаковку. Выделяют следующие модификации:

• 1СТ. Одноветвевой строп.
• 2СТ. Двухветвевой.
• 3СТ. Трехветвевой строп.
• 4СТ. Четырехветвевой.
• СТП. Петлевые одно- или многослойные.
• СТК. Кольцевая разновидность из одного слоя или с добавлением дополнительных (2СТК, 3СТК и т.д.).

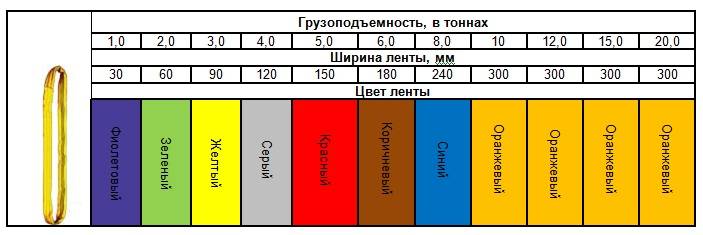

Понять грузоподъемность текстильных строп можно как по маркировке на бирке, так и по их цвету:

• Фиолетовый – 1 тонна.
• Зеленые – не более 2 тонн.
• Желтые – до 3 тонн.
• Серые предназначены для грузов до 4 тонн.
• Красные – до 5 тонн.
• Коричневые – до 6 тонн.
• Синие – до 8 тонн.
• Оранжевые – 10 тонн и больше.

Для обеспечения выполнения задач разного плана достаточно приобрести 3-4 вида такелажных строп с высоким уровнем прочности и грузоподъемности. Для консультации по выбору строп и получению дополнительной информации о заказе, обращайтесь к менеджеру нашего магазина по телефона или оставив заявку на сайте.

ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор

Виды цепных строп:

Классифицировать цепные стропы можно по следующим признакам:

1. Грузоподъемность – от 1 до 67 тонн;

2. Длина – от 0,5 до 20 м и более (под заказ);

3. Тип захвата груза:

• ветвевые – имеют одну или несколько ветвей, верхняя часть оснащается овальным звеном, а нижняя имеет грузозахватные элементы, которые зацепляют груз;

• кольцевые – оба конца цепи закрепляются на соединительном звене, образуя замкнутое кольцо

Основные виды цепных стропов, выпускаемых производителями:

1. 1СЦ – одноветвевой цепной. Применяется как самостоятельное изделие, так и часть многоветвевого стропа.





















2. 2СЦ – двухветвевой цепной. Выдерживает более высокие нагрузки по сравнению с 1СЦ. Если общее звено разборное, то из 2 стропов 2СЦ собирается 1 четырехветвевой строп.

3. 4СЦ – четырехветвевой цепной (паук, цепной паук). Выдерживает наибольшие нагрузки, подходит для грузов нестандартной формы.

4. ВЦ – ветвь цепная. Чаще используется как запасная часть для других стропов, но применяется и отдельно для перемещения и обвязки грузов. Комплектуется кольцами или крюками.

5. УСЦ – цепной кольцевой (универсальный). Хорошо подходит для обхвата грузов с острыми краями. Может применяться в комплексе с другими видами стропов и подъемных приспособлений.

Пример условного обозначения: 2СЦ 13,0/12000 – строп цепной двухветвевой, грузоподъемность 13 тонн, длина 12 метров.

Классификация цепных строп

Грузоподъемные стропы: виды

Цепные

Представляют собой цепь из сваренных между собой стальных звеньев. Отличаются особой прочностью и удобством использования. В числе дополнительных преимуществ: способность перемещать грузы с острыми краями, а также быстрый ремонт и восстановление при образовании повреждений или разрывов. Цепные стропы могут эксплуатироваться при отрицательных температурах, в кислотной и щелочной среде, при наличии открытого огня. Единственный недостаток их – большой вес. Распространенными моделями являются:

• 1СЦ. Одноветвевая группа строп. Используется при любой температуре окружающей среды. Точный диапазон указан в паспорте товара.
• 2СЦ. Двухветвевые. Благодаря усилению способны перемещать особо тяжелые грузы: при критической нагрузке звенья растягиваются, но не рвутся.
• 3СЦ. Трехветвевые стропы, используются в строительстве и при такелажных работах. Некоторые модели позволяют корректировать длину каждой ветви в отдельности.
• 4СЦ. Четырехветвевые стропы применяется для подъема и перемещения грузов с нестандартной формой. Обеспечивают прочность захвата.
• УСЦ. Кольцевой или универсальный строп. Эксплуатируется в экстремальных температурных условиях, подходит для работы с трубами и грузами, имеющими острые края.

При маркировке стропов цепных указываются такие данные, как: грузоподъемность (измеряется в тоннах), длина (измеряется в миллиметрах), порядковый номер, дата изготовления и наименование производителя.

Канатные

Производятся из стальной проволоки: тонкие металлические нити сплетаются в стренги, что позволяет быстро обнаружить потертости и возможность разрыва. Эксплуатируются при диапазоне температур от -40 до +400 градусов по Цельсию. Характеристики прочности соответствуют ГОСТ. Чем больше длина и грузоподъемность, тем выше цена. Наиболее распространённые модификации:

• 1СК. Состоит из единственной канатной ветки, произведённой путем заплетки или опрессовки втулкой из алюминия.
• 2СК. Имеет в составе две ветви, часто применяется для такелажных работ на складах.
• 4СК. Состоит из 4 ветвей, закрепленных на одном прочном кольце. Ввиду прочности эксплуатируется при строительных работах, при подъеме тяжёлых грузов на производстве.
• СКК (УСК2). Кольцевая разновидность – крюк заводится под груз, огибает его по диаметру и зацепляется за свою ветвь.
• СКП (УСК1). Это обозначение стропы практически аналогично одноветвевому, но может не иметь крюка, а ветви сплетаются сразу в форме петли.

Текстильные ленточные

Более универсальны в отличие от описанных выше. При производстве данного вида строп используют прочные ленты из полиэстера. Особенности текстильных строп:

• Мягкие – не портят товар при подъеме и перемещении, не оставляют царапин.
• Грузоподъемность определяется по цвету ленты.
• Легко использовать при закреплении груза.
• Могут контактировать с водой.

Ленточные стропы используют для мягкого захвата и подъема груза, чтобы не испортить форму или не поцарапать упаковку. Выделяют следующие модификации:

• 1СТ. Одноветвевой строп.
• 2СТ. Двухветвевой.
• 3СТ. Трехветвевой строп.
• 4СТ. Четырехветвевой.
• СТП. Петлевые одно- или многослойные.
• СТК. Кольцевая разновидность из одного слоя или с добавлением дополнительных (2СТК, 3СТК и т.д.).

Понять грузоподъемность текстильных строп можно как по маркировке на бирке, так и по их цвету:

• Фиолетовый – 1 тонна.
• Зеленые – не более 2 тонн.
• Желтые – до 3 тонн.
• Серые предназначены для грузов до 4 тонн.
• Красные – до 5 тонн.
• Коричневые – до 6 тонн.
• Синие – до 8 тонн.
• Оранжевые – 10 тонн и больше.

Для обеспечения выполнения задач разного плана достаточно приобрести 3-4 вида такелажных строп с высоким уровнем прочности и грузоподъемности. Для консультации по выбору строп и получению дополнительной информации о заказе, обращайтесь к менеджеру нашего магазина по телефона или оставив заявку на сайте.

ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор

Конструктивные особенности

Конструкция стального четырехветвевого стропа цепного 4 СЦ включает в себя крюк со специальным соединением (обычно это компоновка с вилочным крепежом), 4 регулируемые ветви с отдельными захватами разного типа. Для изготовления применяются LL соединения, сварка не используется. Цепные стропы могут выпускаться в различных типоразмерах, что сказывается на стоимости. К примеру, такие популярные типоразмеры в Москве, как 4СЦ 3,15 т. 3 м и 4СЦ 4,25 т. 3 м стоят примерно 4 400 рублей 4 700 рублей соответственно.

Сегодня цепные стропы 4 СЦ выпускаются в следующих типоразмерах: 2,36, 3,15, 4,25, 6,7, 11,2, 17, 26,5, 31,5, 45 и 63 тонны. Цепи могут иметь следующий калибр: 6х18, 7х21, 8х24, 10х30, 13х39, а также 16х48, 20х60, 22х66, 26х78, 32х96 соответственно. Основное звено подъемное тип NOR, соединительное – LL, стандартная компоновка строп включает в себя крюки SALKH (вилочные), возможна установка крюков с проушинами SALK.

Характеристики cтроп цепных четырехветвевых указываются на изделии при помощи специальной маркировки «M Q/L – n», которая расшифровывается следующим образом:

• М – тип стропа;
• Q – значение грузоподъемности (в тоннах);
• L – максимальная длина (указывается в миллиметрах);
• N – общее количество изделий.

К примеру, обозначение «четырехветвевой цепной строп тип 4СЦ 11.2/4000 – 2 шт» расшифровывается таким образом: строп с 4 ветвями цепного типа с грузоподъемностью 11,2 т, длиной 4 000 мм в количестве 2 штуки.

Особенности конструкции стропа позволяют крепить груз в четырех точках, что гарантирует максимальную надежность и сохранность, исключение аварийных ситуаций. Это позволяет безопасно перемещать хрупкие грузы, негабаритные изделия, цистерны и поддоны.

Если вам нужно купить строп 4СЦ, цена, условия доставки и другие параметры сотрудничества будут озвучены нашими специалистами. Просто позвоните.

ООО «ПО КАНПРО» предлагает заказать стропы цепные. Можно выбрать продукцию необходимого качества и конкретных характеристик. Стропы от нашей компании отличаются большей гибкостью, чем канатные. Применяются они при любых видах строповки, обеспечивая надежность и безопасность. Легко и недорого ремонтируются. Приобретайте изделия типа ВЦ, 1СЦ, 2СЦ, 4СЦ (строп четырехветвевой) или УСЦ прямо сейчас. Возможна консультация от ведущих специалистов «ПО КАНПРО», которые расскажут о возможностях продукции, ее достоинствах, максимальных нагрузках и стоимости.

Маркировка и грузоподъемность цепных стропов

Прежде всего уделяется внимание применяемой маркировке и показателю грузоподъемности. Цепные стропы представлены классическим изделие, которое состоит из отдельных звеньев. Ключевым признаком можно назвать количество цепей

По нему выделяют следующие разновидности цепей:

Ключевым признаком можно назвать количество цепей. По нему выделяют следующие разновидности цепей:

1. Стропы с одной ветвью маркируются 1СЦ. Они обходятся намного дешевле, но подобные стропы цепные не могут применяться для транспортировки тяжелых заготовок.
2. Вариант исполнения с двумя ветвями более прочные. В этом случае маркировка или обозначение 2СЦ.
3. Три ветви обозначаются 3СЦ.
4. Вариант исполнения с четырьмя ветвями маркируется 4СЦ. За счет подобного сочетания отдельных звеньев можно обеспечить требуемую прочность.
5. Выделяют в отдельную группу изделия с единичной цепной ветвью, которая может быть выполнена в разомкнутом и замкнутом типе, а также виде кольца. Маркировка в разомкнутой цепи ВЦ, в виде кольца УСЦ-К.

Наиболее сложные варианты исполнения выполнены в комбинированном виде. Они характеризуются более высокой прочностью.

Эксплуатация цепных строп может проводиться исключительно с учетом показателя грузоподъемности. Эта характеристика зависит от прочности отдельных частей применяемого изделия. При повышении прочности существенно увеличивается долговечность. На практике получили широкое распространение следующие варианты исполнения:

1. Третий класс рассчитан на грузоподъемность не более 100 килограмм.
2. Пятый класс может применяться для нагрузки не более 300 килограмм.
3. Восьмой обладает показателем грузоподъемности 800 килограмм.
4. Десятый класс рассчитан на нагрузку до 1200 килограмм.
5. Двенадцатый характеризуется свойствами, которые позволяют транспортировать груз весом до 3150 килограмм.

Более высокий показатель становится причиной существенного повышения пластичности, за счет чего прочность снижается до на 10-15%. Эти и многие другие моменты учитываются в случае выбора наиболее подходящего изделия.

Внутри каждого класса также проводится классификация по минимальному показателю диаметра. Не стоит забывать о том, что ГОСТа для подобного изделия пока нет, нормативные требования указываются в РД 11-07-2007. При производстве также учитываются нижеприведенные моменты:

1. Класс прочности.
2. Условное наименование.
3. Диапазон температуры, при котором может применяться цепь.
4. Длина и некоторые другие моменты.

Сегодня цепные стропы комплектуются не только захватными крюками, но и концевыми ограничителями. Класс прочности зависит от типа применяемого материала при изготовлении и некоторых других моментов.

Правила осмотра и выбраковки текстильных строп

Периодичность осмотров зависит от интенсивности применения текстильных строп. При редком их использовании достаточно визуальным путём убедиться в отсутствии поверхностных дефектов. Однако если рассматриваемые приспособления применяются ежедневно, их ревизия должна выполняться не реже трёх раз в месяц, что регламентируется отраслевыми нормативными документами.

Каждая стропа снабжается бирками, в которых указывается срок предыдущей проверки и допускаемое испытательное усилие (оно должно превышать номинальное не менее чем в 7 раз). В ходе проверки устанавливают:

Состояние лент, колец и соединительных скоб. Исправность защёлкивающихся элементов: карабинов, крючков и т. п. Наличие отчётливого клейма о технологических возможностях строп. Отсутствие пятен от кислот и щелочей, независимо от их площади. Отсутствие расслоения многослойных строп (допускается на длине не более 200 мм по среднему ряду и 100 мм – по крайнему ряду). Отсутствие любых поверхностных трещин на стальных деталях.

Не должны допускаться к использованию стропы, имеющие порезы (как продольные, так и поперечные), узлы и разрывы, длина которых превышает 100 мм. На лентах должны отсутствовать любые прожоги и отверстия.

На бирках текстильных строп указывается значение проверочной нагрузки, ГОСТ или ТУ, по которым изготовлено изделие, материал, температурные пределы применения, фактическая длина стропы и её марка. Может указываться и дополнительная информация, например, об особенностях строповки отдельных грузов.

Приобретение текстильных строп должно производиться только у проверенных производителей, систематически занимающихся выпуском подобной продукции. Цена на такие изделия колеблется в пределах от 400 до 1000 руб. — для простых одноветвевых строп, от 1500 до 5000 руб. – для многоветвевых и многослойных.

Стропы канатного типа

Данные стропы способны выдерживать экстремально низкие температуры (до -40 градусов Цельсия) и очень высокие показатели (в пределах 400 градусов). Сам же канат состоит из множества металлических проволочек, надежно сплетённых между собой с применением особой технологии.

Конфигурация канатных стропов позволяет без особого труда диагностировать степень их износа в процессе эксплуатации, благодаря чему предотвращается вероятность резкого разрыва этих приспособлений. Кроме этого, проволочный стальной канат обладает способностью к сглаживанию возникающих динамических нагрузок и потому очень имеет длительный срок безопасной эксплуатации.

Маркировка стропов канатного исполнения предусматривает следующие цифробуквенные обозначения:

• 1СК – строп имеет одну ветвь.
• 2 СК – двухветвевая модель, широко используемая в производственных цехах или складах.
• 4 СК – четыре ветви стропа закреплены на специальном кольце. Такая конструкция грузоподъемного элемента хорошо зарекомендовала себя на строительных площадках, где часто необходимо перемещать огромные плиты и блоки.
• ВК – концы стропа такого типа заделаны либо опрессовкой, либо заплеткой.
• СКК – кольцевой вариант.
• СКП – петлевое исполнение.
