Торкрет-установка. Производим набрызг бетона

Торкрет-бетон своими руками: методы нанесения

Способом нанесения набрызгом пользуются для возведения конструкций с тонкими стенками, отделки туннелей, при замоноличивании швов, устранении дефектов бетона и ремонте.

Торкрет бетонирование доступно по стоимости. При самостоятельном выполнении понадобятся спецоборудование и подготовка.

Сухой метод

При сухом методе вода и цементная смесь перемещаются по разным шлангам под давлением сжатого воздуха от компрессора, смешиваются в распылителе и вылетают из сопла со скоростью более 100 м/с. Возможно получение слоя до 60 мм толщиной.

Плюсы – достижение высокой плотности и прочности материала, хорошей адгезии; возможность транспортировки смеси на большие расстояния; разрешается при необходимости включать и отключать установку.

Минусы – сильное загрязнение места проведения работ; дополнительная отделка обработанного участка; подача смеси и регулировка потока требует навыков исполнителя, чтобы не снизить качества торкрета.

Мокрый метод

При мокром способе раствор в распылитель поступает уже готовым, а перекачивается либо насосом, либо сжатым воздухом от компрессора. От бетононасоса смесь поступает равномерно, от компрессора – порционно, что приводит к увеличению расхода цемента выше допустимой нормы (более 30%) их-за отскоков раствора при ударе о поверхность.

Плюсы – отдельно приготовленный раствор имеет однородную консистенцию, небольшой отскок; последний слой выравнивают ручным инструментом; упавший бетон собирают и используют в других целях; короткое расстояние от поверхности нанесения позволяет вести процесс в стесненных условиях.

Минусы – небольшая длина шлангов, раствор вылетает из сопла менее 100 м/с, толщина одного слоя – 30 мм; незначительная маневренность; распыление бетона проводится в короткое время до его застывания, затем обязательная продувка и промывка рабочих линий; для торкретирования требуется обученный оператор.

Поверхности перед нанесением торкрета очищают от старой краски, штукатурки, раствора, ржавчины, разного рода пятен. Большие раковины, сколы заделываются раствором, перед бетонированием рабочая поверхность обильно увлажняется.

Таблица 1 – Сравнение мокрого и сухого метода нанесения набрызг-бетона

Характеристика	Сухой процесс	Мокрый процесс
Структура и состав смеси	Разнородная, сыпучая	Однородная, суспензия
Запылённость	Максимальная	Минимальная
Финишное выравнивание	–	+
Скорость подачи, м/с	150-180	80-100
Толщина нанесения за 1 операцию, см	6	3
Процент отскока, %	12-26,0	8-20,0
Грунтование перед торкретом	–	+
Износ спецоборудования	Быстрый	Медленный
Необходимость продува и промывки трубопроводов и резервуаров	Достаточно продувки	Обязательная после каждого прогона
Подготовка оператора	Специальная	Общая
Трудозатраты, %	100	70-80
Получение набрызг-бетона	+	–
Расход материалов	2 т сухой смеси на 1 м3	150-200 л воды на 1 т сухой смеси

Что такое методы торкретирования при бетонировании

Для строительных работ используют 2 вида торкретирования – мокрый и сухой. Каждый из них применяется в конкретном случае.

Сухой метод

Способ сухой технологии появился в начале ХХ века. Метод упрощает работы по строительству и проводится по этапам. Подготавливается сухая смесь. Она подается к форсункам сжатым воздухом с большой скоростью, роторными насосами.

Состав смешивается с водой и под давлением выдувается на обрабатываемую поверхность. При ударе об основание происходит уплотнение бетона. Отдельный насос направляет добавки для ускорения затвердения.

Покрытие набрызг-бетон происходит поэтапно:

• несколько секунд идет бетонное молочко, смесь отлетает, образуется клеящее покрытие;
• на втором этапе пристают мелкие частицы наполнителя, смесь отходит;
• далее начинает прилипать крупный наполнитель, до тех пор, пока бетон не перестанет отлетать.

Длина шлангов позволяет работать этим методом на большом расстоянии, что очень удобно. За один подход наносится слой 10-15 см. Оборудование легко очищается продувом шлангов под давлением.

Бетонирование мокрым способом

Технология мокрого способа появилась значительно позже. Этот метод основан на подаче готового раствора. По специальным рукавам смесь идет непрерывным потоком под действием разреженного воздуха.

При применении мокрого способа, образуется покрытие однородного качества, снижается отскакивание раствора. Уменьшение пылевого выброса позволяет работать в помещении. После окончания работы, можно затереть бетон до нужного результата.

Недостатками технологии считаются маленькая скорость выброса раствора. Создается менее плотное покрытие. За один этап наносится слой не больше 3 см. При работе применяют короткие шланги, что привязывает оборудование к рабочему месту.

Сравнительная таблица свойств методов торкретирования № 1

Свойства	Сухой способ	Мокрый способ
Состояние торкрет бетона	состояние сыпучей смеси	густая суспензия
Составы	разнородность	однородность
Пыльность	повышенная	низкая
Окончательная затирка	нужно выждать время	можно сразу
Скорость распыления	145-170 м/с	75-100 м/с
Толщина слоя за 1 этап	6 см	3 см
Мобильность оборудования	максимальная	минимальная
Процент отскока	12,5-26%	8,5-20%
Грунтование основания	не нужно	нужно
Очистка оборудования	продув воздухом	промывка рукавов водой

Технология

В зависимости от выбранного метода технология предполагает разные типы приготовления смеси и ее подачи. В остальном же все этапы выполнения работ остаются неизменными.

Подготовка смеси или раствора

Для торкретирования используют различные цементно-песчаные смеси, пропорции зависят от эксплуатационных требований к поверхности и особенностей условий. При атмосферном торкретировании берут 1 часть цемента и 4 песка, при механическим – 1 часть цемента и 3 песка. Для получения покрытия высокого качества компоненты правильно смешивают и используют готовый раствор не более, чем в течение 3 часов.

Также в бетон могут быть введены наполнители – гравийный или гранитный щебень, каменная крошка. Если выбран мокрый метод нанесения, то фракция крупных частиц должна составлять максимум 8 миллиметров, сухая методика допускает использование наполнителя величиной до 25 миллиметров.

В бетон могут быть добавлены пластификаторы, ускорители твердения и т.д., они упрощают работу со смесью. Жидкая добавка вводится в состав после затворения его водой, сухая присадка смешивается с песком и цементом в сухом виде. С целью повышения прочности бетона иногда добавляют элементы микроармирования.

Очистка рабочей поверхности

Перед началом работ основу тщательно очищают от всего, что может ухудшить адгезию с бетоном – краски, масла, штукатурки, грязи, пыли и прочего. Можно использовать гидродинамический, гидроабразивный, пескоструйный методы. С арматуры удаляют следы ржавчины. Поверхность может быть шероховатой – это улучшит сцепление. Все щели затираются, рабочая плоскость продувается разреженным воздухом, а также промывается водной струей под давлением 0.3 МПа.

Чтобы распылять бетон более равномерно, мастера советуют применять маячки, для укрепления слоя можно армировать монолит сеткой с величиной ячеек 10 сантиметров. В случае, если армирующий материал обладает меньшей величиной ячеек, сетку закрывают первым слоем торкретбетона.

Напыление

Напыление торкретбетоном осуществляется слоями, толщина которых может составлять 0.5-0.7 сантиметров. Толщина слоя зависит от расположения обрабатываемой плоскости, метода нанесения бетона, вида раствора. Считается, что 0.5 сантиметров вполне достаточно, но лучше нанести 2 слоя, высоту которых контролируют щупом либо маячками.

Бетон напыляют круговыми движениями, угол между плоскостью и соплом должен составлять 90 градусов. Допустимо небольшое отклонение, когда обрабатывается пространство между арматурной сеткой и поверхностью, глубокие щели и рытвины. Каждый слой должен ложиться полосой горизонтально с отступом от поверхности в 100 сантиметров. Покрывают всю площадь сразу, линию стыка полос обрабатывают с напуском в 20 сантиметров.

Если используются чистые бетонные смеси без присадок, второй слой наносят по истечении 2 часов. Допускается наносить бетон на расстоянии в 80 сантиметров до поверхности, так как величина отскока частиц уменьшается. Время сушки первого слоя составляет 20 минут, если наносится жидкая смесь с пластификаторами на горизонтальные плоскости, 40 минут – когда подача осуществляется на потолки.

Отскок убирают сразу, пока не схватился. Готовое покрытие увлажняют через сутки на протяжении 7 дней, если температура воздуха составляет больше +5 градусов. Оборудование тщательно промывают водой, продувают воздухом от бетона при простоях или по завершении работ.

Состав и основные характеристики торкрет бетона

Состав компонентов для производства бетонных смесей, используемых при торкретировании, необходимо выбирать в соответствии с проектной документацией, и в каждой конкретной ситуации индивидуально — в соответствии с условиями эксплуатации и технического состояния конструкций.

Примерный состав торкрет бетона

Материалы для приготовления торкрет бетона

Исходные строительные материалы для производства бетонных смесей необходимо хранить в закрытых сухих помещениях, в соответствии с действующими техническими условиями.

Для приготовления стандартных торкрет растворов используются следующие компоненты:

• вяжущие;
• вода;
• заполнители;
• модифицирующие добавки.

Вяжущие

Вяжущие для бетонов

В качестве вяжущих для приготовления данного вида бетонов используются следующие виды цементов:

• шлакопортландцемент, портландцемент (ГОСТ 10178);
• сульфатостойкий цемент, соответствующий ГОСТу 22266;
• белый портландцемент для декоративных покрытий (ГОСТ 15825).

Заполнители

Кварцевый песок

В роли заполнителей для приготовления бетонов, наносимых торкретным способом, могут выступать следующие материалы:

• кварцевый песок;
• гравий или щебень мелких фракций;
• легкие заполнители (ГОСТ 9757).

Максимальный размер зерен заполнителей зависит от возможностей применяемого оборудования и проектных требований к толщине бетонного покрытия. Например, для бетонных поверхностей толщиной до 50 мм, допускается использование заполнителей с размером частиц не превышающих 10 мм.

Помимо этого, материалы, используемые в качестве заполнителей, должны отвечать следующим требованиям:

• относительная влажность 2–7%:
• глинистых частит в составе заполнителя должно быть не более 0,5%;
• состав частиц фракцией менее 0,14 мм, не должен превышать 10%;
• максимальное содержание зерен крупного заполнителя (>5 мм) — 5% и менее;
• все материалы, применяемые в качестве заполнителей, должны иметь гладкую и округленную форму.

Модифицирующие добавки

Модифицирующие добавки в бетон

Для достижения необходимых характеристик торкрет бетонов, в смеси могут добавляться следующие минеральные и химические лигатуры:

• микрокремнезем;
• топливная зола;
• кальмафлекс (гидрофобизирующая добавка);
• пластификаторы;
• стабилизаторы, ускорители или замедлители твердения и др.;
• пигменты для декоративного покрытия.

Требования, предъявляемые к торкретным смесям

Выбор состава бетонного раствора — количество воды, заполнителей, вяжущих, необходимых модифицирующих добавок, выполняется в соответствии с проектной документацией, в которой указывается какими необходимыми технологическими качествами должно обладать свежеуложенное и отвердевшее покрытие.

Необходимые условия для торкретных бетонных смесей:

1. Минимальный объем цемента в растворе равен 300 кг/м3.
2. Максимальный объем минеральных добавок отражен в таблице (см. фото).

Оптимальное содержание добавок

1. Прочность на растяжение–сжатие соответствует маркам торкрет бетона: В25–В60.
2. Каждому классу бетона соответствует рекомендуемая марка цемента (таблица).

Рекомендуемые марки цемента

1. Водонепроницаемость торкрет бетона равна W4–W
2. Морозостойкость характеризуется марками F50–F
3. Водоцементное соотношение, в зависимости от влажности заполнителей, принимается в пределах 0,4–0,5.
4. При расчете необходимого объема воды, необходимо учитывать оптимальную жесткость бетонной смеси (рекомендуется 20–60 с).

Что такое торкретирование

Технология торкретирования бетона предполагает нанесение бетонной смеси на любую поверхность под большим давлением из гибких специальных магистралей. Метод дает возможность повысить адгезию частиц раствора, значительно уплотняет его, способствует заполнению всех пустот, трещин и выбоин.

Бетонный состав может наноситься слоем толщиной 3-6 сантиметров, что напрямую зависит от применяемой технологии. Метод использует набрызг, бетон при такой технологии получается с улучшенной структурой – более влагоустойчивый, значительно более прочный и стойкий к морозу. Технические характеристики могут корректироваться введением в раствор специальных присадок, объемом цемента и наполнителей.

Основные преимущества технологии торкретирования:

Возможность выполнять работы при отрицательных температурах. Повышение прочности и стойкости к механическим нагрузкам. Минимальное водопоглощение благодаря уплотнению раствора. Стойкость к агрессивным средам, резким перепадам температур/влаги. Укладка без необходимости в монтаже опалубки.

Данную технологию применяют для реализации самых разных работ, чаще всего при создании конструкций либо монолитных элементов. Сначала создают из стальной арматуры каркас, монтируют опалубку лишь с одной стороны, а с другой под постоянным давлением через специальный рукав подают бетон.

Торкретирование осуществляют послойно, что позволяет создать тонкую, но прочную монолитную конструкцию, создавая дешево и быстро сложные поверхности (вогнутые, выпуклые, чаши, арки, вертикальные плоскости и т.д.).

Актуально такое нанесение бетонной смеси и в процессе ремонта сооружений – прочный и плотный раствор хорошо заполняет сколы, раковины, трещины. Покрытие защищает конструкцию от воздействия любых негативных факторов, заметно укрепляет и существенно продлевает срок эксплуатации.

Где чаще всего применяется торкретирование:

Ремонт и обновление готовых монолитных бетонных конструкций. Укрепление тоннелей и монолитов при выполнении подземных работ. Крепеж грунта при реализации земляных работ. Нанесение верхнего слоя бетона, который обладает повышенной прочностью и стойкостью, с целью укрепления на сооружения, здания. Изоляция фундаментов, обеспечение их прочности. Возведение архитектурных объектов сложных форм и конфигураций. Создание огнеупорного, водонепроницаемого, морозостойкого покрытия.

Сфера применения

Торкретбетонирование используется для следующих целей:

• повышения прочностных характеристик конструкций из армированного бетона;
• ремонта бетонных поверхностей;
• устранения локальных дефектов;
• формирования сводов шахтных конструкций;
• строительства набережных;
• укрепления откосов;
• сооружения гидротехнических объектов, емкостей;
• формирования тонкостенных поверхностей купольного типа;
• герметизации коллекторов и подземных тоннелей;
• нанесения смесей, обладающих огнеупорными характеристиками и применяемых для футеровки;
• создания декоративных объектов, имеющих криволинейную поверхность.

Технология широко применяется в горнодобывающей отрасли, тоннелестроении, металлургической промышленности, а также в строительстве, стекольной и химической промышленности.

Когда наносится торкрет-бетон, технология отличается определенными особенностями, среди них — возможность нанесения состава на неровные поверхности, а также основания, расположенные в любых плоскостях

Преимущества и недостатки технологии ↑

Торкретирование – это нанесение рабочей смеси посредством специализированного оборудования и полная механизация рабочего процесса. В связи с этим такая технология имеет ряд преимуществ перед другими способами ремонта:

• Высокая производительность;
• Низкие затраты труда;
• Замена одной технологической операцией сразу нескольких – доставки рабочей смеси к зоне обработки, укладки, уплотнения раствора;
• Улучшенные физико-механические свойства торкрета в отличие от обычного бетона – морозо- и жаростойкость, механическая прочность, водонепроницаемость, сцепление с поверхностью.
• Возможность покрытия оснований, расположенных в любых плоскостях, неровных и непрямых поверхностей.

Торкретирование потолка

Технология торкретирования имеет и ряд недостатков. Эти особенности стоит учитывать перед проектированием работ.

Маневренность рабочего и установки ограничена длиной напорных рукавов, по которым поступает смесь от установки до распылителя.

Поскольку состав выбрасывается из сопла с высокой скоростью, которая достигает 100-170 м/с, возникает явление «отскока» рабочей смеси при ее соприкосновении с поверхностью.

Вследствие «отскока» рабочая зона загрязняется, потери материала составляют от 10% до 25%.

При торкретировании в отходы уходит 10-25% материала

Торкретирование фундамента (подготовка, приготовление раствора, укладка)

С изменением назначения зданий и сооружений, а также с реставрацией исторических памятников возникает необходимость усилить несущую способность фундамента, восстановить или создать новый арматурный каркас, устранить механические повреждения, нанесенные временем и погодой. Технология торкретирования успешно справляется с этими проблемами, образуя монолитное бетонное покрытие повышенной прочности, влагостойкости и морозоустойчивости толщиной до 30 мм. Раствор бетона под давлением заполняет раковины, трещины и неровности фундамента.

Пошаговое выполнение укрепления фундамента при помощи торкретирования бетоном включает следующие этапы:

• анализ состояния фундамента, механическая очистка трещин, раковин, удаление отслоений предыдущих ремонтов;
• восстановление старой или создание новой арматурной конструкции;
• тщательная продувка поверхности сжатым воздухом для очистки от остатков грязи и пыли;
• установка маяков для установления толщины слоя;
• для лучшего прилипания (адгезии) необходимо хорошо увлажнять поверхность;
• приготовление нужного состава смеси для сухого способа обученным специалистом, для мокрого варианта существует множество готовых смесей под конкретные задачи;
• торкретирование раствора сухим или мокрым методом;
• отделочные работы с покрытием пленкообразующим составом.

Такой способ укрепления фундамента восстановит разрушенный фундамент на длительный срок.

Торкретирование бетона позволяет в строительной отрасли решить многие задачи и, несмотря на существенные затраты на оборудование, дает хороший экономический эффект при его использовании.

Источники информации:

• СТО 16216892-001-2008 «Методические рекомендации по применению торкрет-бетона ТУ 5745-001-16216892-06 в работах по проектированию строительства новых и реконструкции существующих дорожно-транспортных и коммуникационных сооружений».
• Требования ТУ 5745-001-16216892-06 «Торкрет-бетон» по контролю качества торкрет-бетона.
• Технические характеристики и инструкции по эксплуатации установок для торкретирования.

• Bio
• Latest Posts

О себе: Специалист широкого профиля. Опыт работы редактором и автором статей в должности журналиста более 12 лет. Закончил филологический факультет Белорусский государственного университета (Отделение русского языка и литературы) и получил диплом по специальности «Филология. Преподаватель русского языка и литературы».

• Замедлители схватывания бетона — 28.08.2020
• Ускорители твердения бетона — 23.08.2020
• Прочность бетона на сжатие — 18.08.2020

Виды процесса

Напыление наносится двумя способами:

1. Сухой метод.
2. Мокрый процесс.

Выбор того или иного вида определяется поставленными задачами, типом установки, условиями подготовки смеси.

Бетонирование сухим методом

Процесс сухого распыления бетона заключается в использовании сухого цемента с различными наполнителями. При этом со шланга подается вода под давлением. Смешение двух фаз осуществляется в распыляющем устройстве. Там же образуется раствор требуемой густоты. Метод имеет свои достоинства и недостатки.

Плюсы:

• легкость использования и чистки установки;
• вариабельность расстояния подачи;
• толщина получаемого слоя до 6 см;
• отсутствие необходимости в грунтовке обрабатываемой поверхности;
• повышенные показатели межслойной адгезии;
• высокий КПД.

Минусы:

• не допускается промашек при смешении компонентов смеси;
• требуется опыт торкретирования;
• сложности при работе с сухим материалом (частицы отскакивают от поверхности при нанесении);
• запыленность и повышенная загрязненность участка проведения работ.

Мокрый метод

Мокрый метод торкретирования. При мокром распылении бетона на сопло подается ранее приготовлений раствор. Его ровный поток под давлением, создаваемым бетононасосом, подается через специальные шланги.

К преимуществам способа относится:

• высокая однородность раствора;
• легкость работы с готовым материалом;
• отсутствие сильной запыленности территории;
• возможность применения в закрытом пространстве;
• остатки материалов используются для других работ;
• отсутствие необходимости в дополнительной обработке бетонного слоя, достаточно затирки.

К минусам относятся:

• малая толщина пласта — до 3 см;
• длительность распыления;
• сложности чистки установки;
• отсутствие возможности маневрирования из-за коротких подающих шлангов.

Способы торкретирования

Строительство торкрет бетоном позволяет в полной мере механизировать производство бетонных работ, снизить объем устанавливаемой опалубки, а в некоторых случаях — обходиться и без нее.

Торкретное нанесение бетона

Торкретирование бетона широко используется для нового строительства, восстановления старых разрушенных конструкций или для устройства защитных покрытий, повышающих долговечность бетонных сооружений:

• строительство сооружений для водоснабжения (водонапорные башни, резервуары и др.);
• строительство гидротехнических сооружений;
• чистовая отделка подземных конструкций;
• крепление бровки строительных котлованов;
• реконструкция автомобильных и железнодорожных туннелей;
• устройство специальных покрытий в строительстве промышленных зданий;
• восстановление и усиление бетонных конструкций;
• устройство контропор под существующие фундаменты зданий;
• устройство специальных износостойких и химически стойких защитных покрытий.

В зависимости от зернистости заполнителя, различают два вида торкретных смесей. Первый класс — это составы с крупностью заполнителя до 10 мм и второй — шприц-бетон, с фракцией заполнителя до 25 мм. Достоинство шприц бетонной смеси — возможность производства бетонных работ без опалубки.

Набрызг происходит на непосредственно ремонтируемые конструкции: перекрытия, стены, колонны и др. В новом строительстве — торкретирование может производиться с односторонней опалубкой.

Учитывая технологические требования и условия выполнения работ по торкретированию, различают два способа нанесения бетона — сухой и мокрый. В видео показывается пример нанесения торкрет бетона на стены.

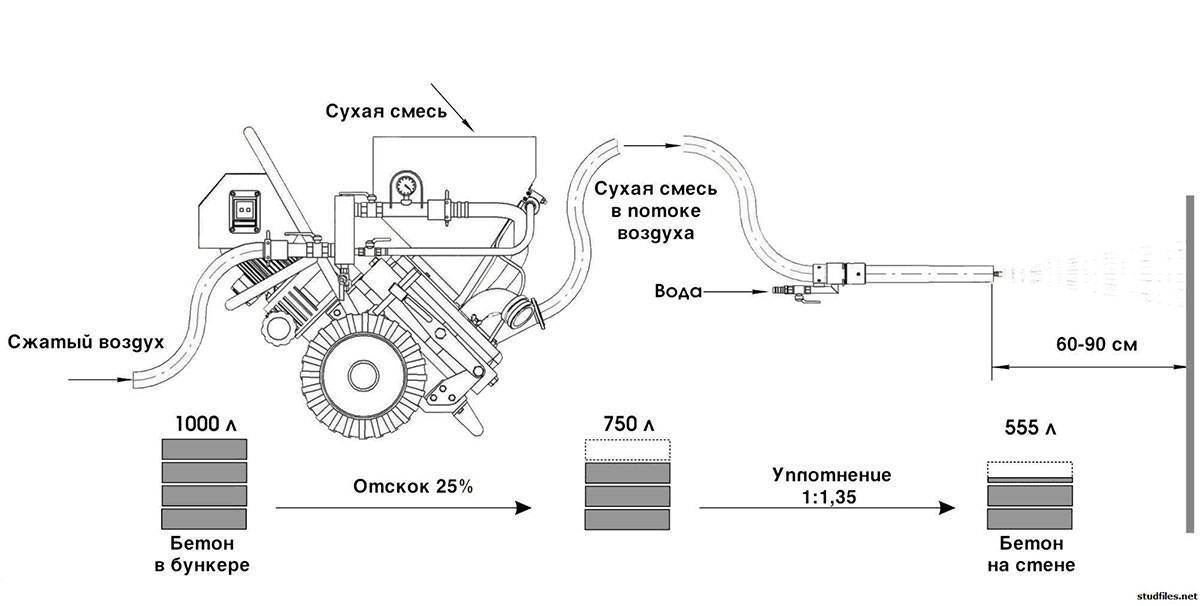

Торкретирование сухим способом

Торкретирование бетона сухим способом

Для проведения работ все необходимые сухие материалы предварительно дозируются и смешиваются. Затем засыпаются в приемный бункер торкрет установки, откуда под высоким давлением воздушной массы подаются в сопло (распылитель). В основании распылителя сухая смесь соединяется с водой, и под действием давления воздуха выбрасывается на поверхность строящегося или ремонтируемого основания.

При торкретировании сухим способом, давление воздуха в агрегате, создаваемое при помощи компрессора, и давление воды должны быть постоянными.

Комплект необходимого оборудования состоит из:

• торкрет установки;
• бака для воды:
• компрессора;
• высоконапорных шлангов;
• сопла.

Пушка для торкретирования бетона сухим способом

Преимущества:

• исключен процесс предварительного затворения смеси водой;
• подача торкрет смеси на значительные расстояния:
• высокая производительность с возможностью нанесения толстого покрытия за один проход:
• Простая очистка шлангов и основного оборудования.

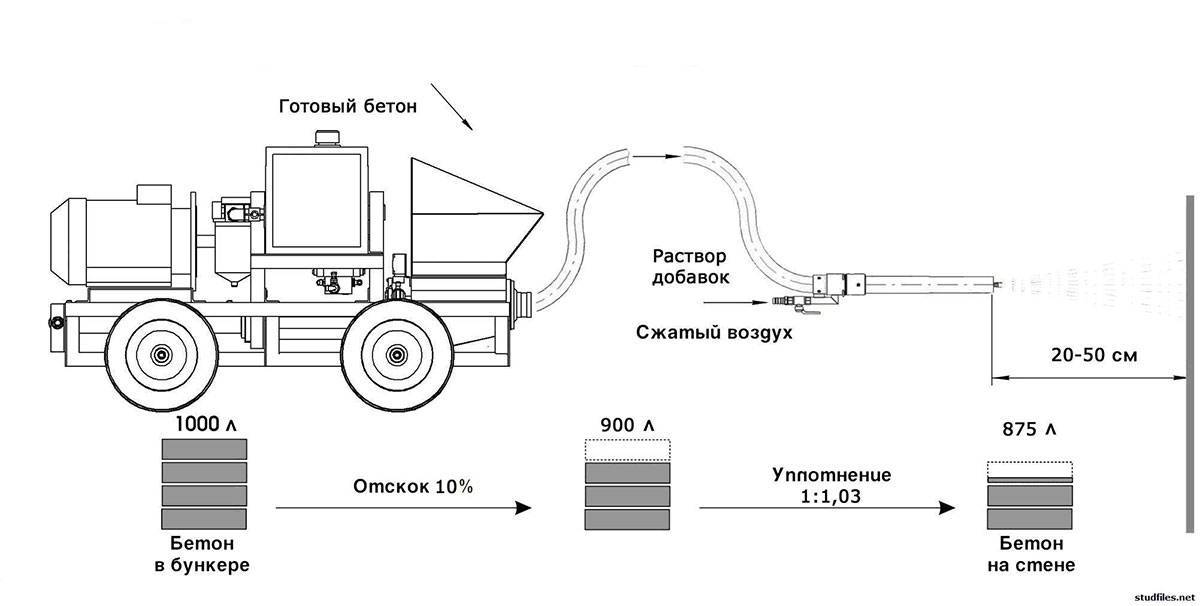

Мокрый способ торкретирования

Бетон торкрет мокрый способ нанесения

Бетонная сухая смесь смешивается с водой на стадии приготовления, и под действием собственного веса проваливается в шнековое отделение торкрет установки. Оттуда, при помощи шнекового насоса она подается к соплу, где под действием сжатого воздуха выбрасывается на подготовленную поверхность.

Торкрет установка для мокрого способа торкретирования

Преимущества мокрого способа:

• из распылителя выходит хорошо перемешанная однородная масса;
• меньше отскок в сравнении с сухим методом;
• отсутствие пыли в отличии от сухого набрызга;
• возможность финишной обработки поверхности.

Недостатки:

• невозможность нанесения слоя бетона более 3 см;
• увеличение времени торкретирования из-за медленного распределения смеси по основанию конструкции;
• трудоемкая операция промывки и чистки оборудования.

Для мокрого метода торкретирования можно использовать готовую бетонную смесь, приготовленную в заводских условиях, а при наличии специального оборудования, изготовленную на объекте своими руками.

Строительство скейт-парков и роллердромов

Торкретирование перманентно находит новые области применения. Это закономерно, поскольку метод поистине универсален. Одна из последних тенденций в строительстве рекреационных зон-организация скейт-парков и роллердромов. Конечно, для подобного сооружения необходимы максимально устойчивые к перманентным стрессовым нагрузкам материалы. Нужно так же брать в расчет тот момент, что поверхность дорожек постоянно испытывает удары и трение колес. При этом рельеф скейт-парков представляет собой неровную поверхность с многочисленными возвышенностями и склонами. Поэтому здесь нужен материал не только прочный, но и с высокой адгезией и пластичностью. Последней характеристики можно достичь, добавив в мелкодисперсную бетонную торкрет-смесь определенные присадки. Именно благодаря способности намертво схватываться с основанием любых, даже самых причудливых форм, торкрет-бетон чаще других материалов используют для создания арт-объектов. Водонепроницаемость и устойчивость к низким и высоким температурам покрытия из торкрет-бетона гарантирует неуязвимость сооружений, расположенных на открытом воздухе, при любых погодных условиях. Именно поэтом у строителей скейт-парков нет альтернатив и они без колебаний выбирают для своих работ самый подходящий для этого материал, а именно торкрет-бетон.

Стоимость работ по «сухому» напылению

По торкретирование сопоставимо с или полиуретанового напыления. Мокрый способ применяется для больших объектов, т.к. надо использовать миксер или растворный узел, бетонасос, что для небольших объектов невыгодно. «Сухой» способ также требует специального оборудования, но его номенклатура более обширна и позволяет подобрать торкрет-установку по мощности или производительности. Этот способ более экономичный с точки зрения расхода раствора, но сами смеси со специальными свойствами стоят денег.

Стоимость будет складываться из:

• Стоимости часа работы оборудования.
• Стоимости смеси.
• Сложности работ (участки со сложным профилем, армирование, работа в стесненных условиях).
• Удаленности объекта от базы.
• Времени года, т.к. в холодное время года длительность работ на объекте увеличивается.

Достоинства технологии

Процесс механизированной подачи торкрет бетона позволяет под давлением набрызгивать самоуплотняющуюся смесь с размером заполнителя до 1 см. Высокая интенсивность нанесения состава формирует плотный бетонный массив, в котором отсутствуют полости. Это положительно влияет на повышение механических характеристик бетонного слоя, повышая срок эксплуатации возводимой конструкции.

Торкретирование бетона обладает рядом серьезных преимуществ по сравнению с ручным методом. Благодаря особенностям технологии, формируется бетонный слой, обладающий следующими характеристиками:

повышенной плотностью массива, в котором отсутствуют полости;

Он нашел свое широкое распространение в цветной, черной, химической, цементной и стекольной промышленности, каждая из которых связана с высокотемпературными процессами

• устойчивостью к воздействию отрицательных температур;
• низким коэффициентом водопоглощения, вызванным стойкостью бетонного массива к поглощению влаги;
• значительной прочностью к воздействию нагрузок, в том числе непосредственно после формирования;
• улучшенной адгезией, благодаря которой на вертикальные стены без применения опалубки осуществляется нанесение состава;
• стойкостью к воздействию открытого огня, а также агрессивных составов и химических веществ.

Кроме того технология позволяет:

• Нагнетать торкрет бетон на различные поверхности, независимо от их расположения, что достигается благодаря улучшенной адгезии и несущей способности материала.
• Подавать слой материала различной толщины в соответствии с конкретно стоящими задачами и реальными условиями строительной площадки.
• Наносить состав на поверхности, имеющие значительные неровности.
• Производить формирование армированных конструкций из торкрет бетона.
• Сократить сроки возведения строительных конструкций без использования опалубочных форм за счет повышенной производительности работ.
• Значительно снизить затраты, связанные с бетонированием, благодаря снижению расхода смеси, обладающей повышенной прочностью.

Методика применяется для крепления грунта при наземном строительстве
