Установка цепи на бензопилу: советы и нюансы, видео

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

Молоток.
Тиски.
Сварочный аппарат.
Бородки.
Плоскогубцы.

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

Изделие крепится в тесках.
Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
Заклепку сделать своими руками можно, но работа достаточно сложна.
Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Причины ослабевания цепи на бензопиле

Бензопила состоит из шины, ведущей рабочее полотно, и непосредственно цепи. Каждая из частей может выходить из строя, влиять на работу механизма.

Причин необходимости натяжения цепи на бензопиле несколько. Даже при натянутом ролике уже распилив несколько бревен можно столкнуться с провисанием элемента. Основными причинами появления неисправности являются:

ослабление шины;
растяжение полотна;
выход из строя ведущей звезды.

Растяжение звеньев происходит постоянно, что обусловлено особенностью конструкции. Чтобы выполнять свою задачу, осуществлять движение по заданной траектории и разрезать древесину, она состоит из множества остро заточенных под определенным углом звеньев. При помощи втулок они соединяются друг с другом. Между ними есть люфт, зазоры.

Под действием повышения температуры металла во время работы этот люфт увеличивается, сталь расширяется и удлиняется, деформируется рабочее полотно.

Потенциальные проблемы одних частей конструкции вызывают нарушение других, так как объединены в систему

Поэтому важно своевременно обратить внимание на нарушение работы пилы на начальном этапе, заменить поломанную деталь или отрегулировать ее

Возможными причинами растяжения основной части бензопилы может быть работа в неблагоприятных условиях (попадание грязи, пыли), неправильная работа масляного насоса (отсутствует смазка звеньев), использование материала низкого качества.

Ослабла шина

Шина – направляющая цепь на электрической пиле. Она изготовлена из нержавеющей стали, от технологических характеристик которой зависит долговечность изделия. При изнашивании деталь подлежит замене и не ремонтируется. Если шина ослабла, то часто это связано с перегревом полотна, что может происходить по нескольким причинам, помимо возраста эксплуатации:

несоответствие размера хвостовика цепи ширине канала;
если шаг звена не подходит параметрам установленной звездочки.

Кроме изменения параметров направляющего полотна, растянуться может и сама рабочая зона. Будучи основной частью инструмента, она отвечает непосредственно за качество среза.

Растянулась цепь

Вероятность, что рабочая зона может провиснуть, выше у новой конструкции или после длительной эксплуатации. Причинами растяжения могут быть:

выбор товара, изготовленного из некачественных материалов;
нарушение системы смазки полотна;
если не исправна звездочка или шина.

Долговечность металлической ленты зависит от стиля работы оператора. Если бытовой инструмент применять с большой нагрузкой, то срок эксплуатации сокращается.

Проблемы с ведущей звездой

Конструкция бензопилы такая, что двигатель должен передать энергию на ленту, где расположены зубья. Для этого предназначена деталь, имеющая форму звезды. Она принимает, сохраняет и передает тягу от двигателя непрерывно, нагревается во время работы. На срок эксплуатации ведущей звезды влияет шаг строя зубьев, под каким углом они располагаются и насколько правильно заточены.

Если вовремя не произвести натяжение цепи на бензопиле и не заменить деталь, то это чревато дорогостоящим ремонтом:

полотно начинает резать по кривой траектории;
повышается нагрузка на двигатель, что повышает риск его выхода из строя;
обрывается пружина сцепления;
деформируется поршень двигателя инструмента.

В инструкции к пиле указаны нормы, при которых эксплуатируется часть механизма. При отклонении более, чем на 0,5 мм нужно менять звездочку.

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.

Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.

Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.

В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз

Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать. Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.

Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.

Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.

Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.

Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.

Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!

Почему цепочка летит, выясните причины

Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.

Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.

Цепь растянута

Молоток.
Тиски.
Сварочный аппарат.
Бородки.
Плоскогубцы.

Изделие крепится в тесках.
Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
Заклепку сделать своими руками можно, но работа достаточно сложна.
Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

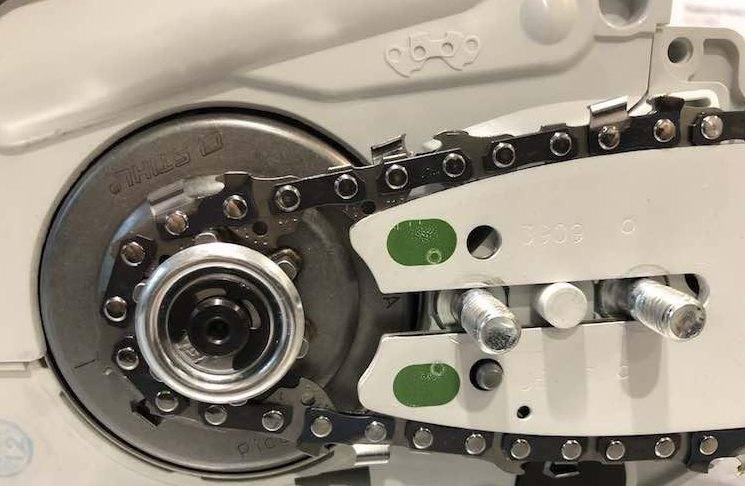

Установка цепи

Во время работы, особенно на впечатляющих объемах выполненных работ, цепь на электропилы изнашивается и ослабевает. Если вовремя не позаботиться о его замене с последующим регулированием натяжения, деталь может сделать работу инструмента опасной, например, прыгнув прямо во время резки.

Для установления цепи на электропилу следует учитывать ее характеристики, в частности тип натяжения на одном инструменте. При боковой напряжении последовательность такова:

Отпустите тормоз, потянув защитную планку к себе, пока не услышите характерный щелчок.
Открутите натянутый винт отверткой, освободив натяжение цепи. Зажимная гайка начнет свободно вращаться.
Удалите старую часть. Откройте отсек, где расположены пильные элементы, подняв крышку на корпус, затем снимите цепь с направляющих (звездочек), шину также придется демонтировать. Если детали невозможно снять, вам нужно будет все-таки ослабить натяжной винт.
Заместительная часть устанавливается над звездочкой, нужно начинать с верхней части шины. Затем, ориентируясь на направляющие, вставить в гнездо.

Замена может показаться сложной, но это гарантирует надежность всей системы по сравнению с инструментами, оснащенными патронами без ключа.

Измените элемент пилы на электрических пилах с помощью системы быстрого натяжения в следующем порядке:

Снимите инструмент с тормоза.
Откройте гайку ручки до упора.
Верните гайку крыла против часовой стрелки. Этот элемент выполняет функции как крышки замка, так и рельсового зажима.
После снятия щитка с направляющей сдвиньте шину в обратном направлении. Освободите ведомую звездочку, снимите старый цепь.
Установите новую цепь по всей длине штанги, начиная с звездочки, чтобы режущая кромка была обращена к внутренней стороне корпуса пилы.
Отрегулируйте натяжение, регулируя направляющую.
Когда установлена крышка звездочки, затяните крепежную гайку, не затягивая ее.
Верните натяжное колесо в направлении стрелки, указанной на корпусе, а затем затяните гайку крыла.

READ Дисковая Пила Makita Обзор

Процесс смены деталей на электропилы, оснащенной Крыловой гайкой, не занимает много времени, но позволяет быстро регулировать натяжение.

Как распутать?

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться. Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца.

Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался. Рано или поздно цепь распутается в ее естественное положение.

Существует еще один способ – можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно.

Функции и устройство бензопилы

Для того чтобы разобраться с особенностями проведения рассматриваемой процедуры следует подробно рассмотреть и устройства бензопилы. Среди особенностей можно отметить нижеприведенные моменты:

Основная часть представлена двигателем. В большинстве случаев проводится установка конструкции с одним цилиндром, так как этого вполне достаточно для резки.
Поршневая система двухтактная, а охлаждение воздушное. При работе выделяется относительно небольшое количество тепловой энергии, поэтому достаточно и обдува для отвода тепла.
Как и во многих других конструкциях, в рассматриваемой требуется масло, которое обеспечивает плавность хода подвижного элемента. Добавление масла проводится непосредственно в топливо. В зависимости от особенностей конструкции, масло с топливом смешивается в диапазоне 1:20 или 1:50.
Важным конструктивным элементом можно назвать и воздушный фильтр. Топливо смешивается с воздухом для получения определенной смеси, которая подается в камеру сгорания. Если не проводить постоянную чистку фильтрующего элемента, то есть вероятность того, что мусор попадет в блок цилиндров. Это станет причиной быстрого износа или даже заклинивания устройства.
В качестве стартера представлена специальная конструкция, которая приводится в действие за счет веревки с ручкой. Если сильно потянут за веревку, то в движение приводится маховик.
Основной рабочий механизм представлен шиной с застежкой. Она предназначена для направления цепи и ее фиксации.
Классическая цепь состоит из трех зубьев: ведущие, режущие, соединительные. Крепление режущей кромки проводится при помощи заклепок.

Довольно распространенной ситуацией можно назвать случай, когда приходится долго тянуть за ручку. Она связана с тем, что карбюратор проводит неправильное смешивание топлива с воздухом. В большинстве случаев достаточно провести настройку устройства в соответствии с особенностями эксплуатации. Бензопила не прослужит долго в случае, если не обеспечивать соответствующее обслуживание.

Что делать, если цепь провисает?

Если цепь провисает, есть риск получить травму оператору – ведь пильное полотно может порваться или просто слететь с направляющих звездочек. Конечно, современные бензопилы имеют системы безопасности и аварийной остановки, но не всегда эти системы корректно работают.

Не стоит устанавливать на бензопилу цепь с дефектными или поврежденными пильными звеньями, помимо опасности порваться в любой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины.

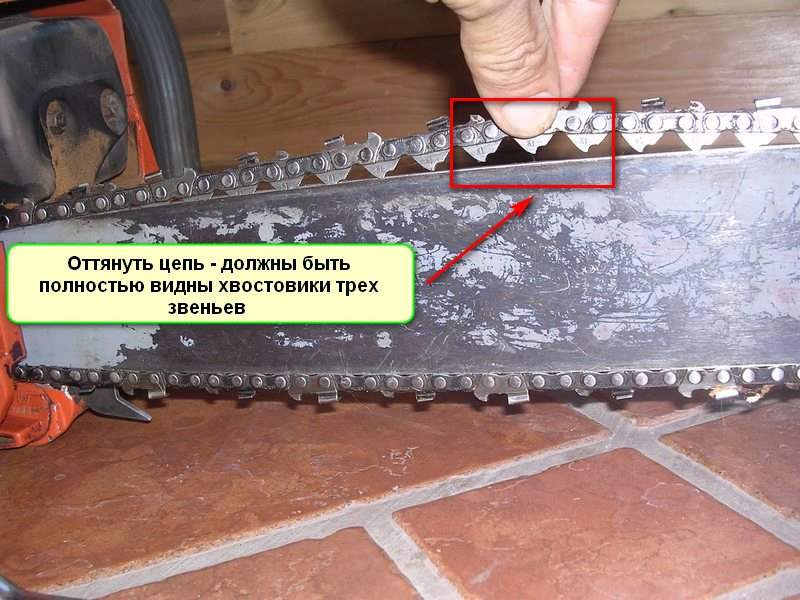

На фото выше изображена цепь с нормальной натяжкой цепи, а ниже с ослабленной, требующей натяжения.

Из-за чего цепь может провиснуть во время даже непродолжительной эксплуатации?

Могут быть проблемы с направляющей шиной. Иногда из-за недосмотра оператора или по причине сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может возникнуть вибрация, которая и вызывает ослабление натяжки цепи. Необходимо проверить состояние фиксирующих болтов и при необходимости заменить их на новые. Когда болты достаточно подтянуты, таких проблем не возникает.
При достаточно аккуратном обращении с бензопилой со временем любая цепочка может износиться. Пытаться отремонтировать цепь или собрать из нескольких одну — бесполезное занятие. Если цепная гарнитура растянулась благодаря естественным причинам, то лучше всего будет приобрести новую.
Звездочка стоит с перекосом. Из-за смещения зубьев звездочки может возникнуть провис. В таком случае лучше всего будет обратиться в сервисный центр, для ремонта и настройки положения ведущей звезды. Закрепить ведущую звезду в правильном положении достаточно сложно, ведь придется демонтировать много мелких деталей, снять направляющую шину, а затем собрать все в обратном порядке.

Что делать, если цепь провисает

Важно не устанавливать на бензопилу цепь с дефектными или поврежденными пильными звеньями, помимо опасности порваться в любой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины

Из-за чего цепь может провиснуть во время даже непродолжительной эксплуатации?

Могут быть проблемы с направляющей шиной. Иногда из-за недосмотра оператора или по причине сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может возникнуть вибрация, которая и вызывает ослабление натяжки цепи. Необходимо проверить состояние фиксирующих болтов и при необходимости заменить их на новые. Когда болты достаточно подтянуты, таких проблем не возникает.
При достаточно аккуратном обращении с бензопилой со временем любая цепь может износиться. Пытаться отремонтировать ее или собрать из нескольких одну — бесполезное занятие. Если цепная гарнитура растянулась благодаря естественным причинам, то лучше всего будет приобрести новую.
Звездочка стоит с перекосом. Из-за смещения зубьев звездочки может возникнуть провис. В таком случае лучше всего будет обратиться в сервисный центр, для ремонта и настройки положения ведущей звезды. Закрепить ведущую звезду в правильном положении достаточно сложно, ведь придется демонтировать много мелких деталей, снять направляющую шину, а затем собрать все в обратном порядке.

Алгоритм натяжения цепи

Такая обычная и банальная процедура может поставить многих пользователей в тупик. Из-за этого люди обращаются в сервисные центры где им и производят настройку за определённую плату. Разумеется, специалисты могут рассказать, как безошибочно установить цепь на бензопилу, но можно поступить более простым способом, выполнив следующие манипуляции:

первым делом снимается боковая крышка и устанавливается шина. Нужно отметить, что она монтируется максимально близко к звёздочке;
затем одевается цепочка и движением направляющей вперёд натягивается

Тут главное обращать внимание на хвостовики, которые обязаны находиться в пазе;
крепиться защитный кожух, где винт натяжения цепи устанавливается в отверстие бензопилы;
после следует убедиться в верности установки крышки (она обязана плотно прилегать по всем краям) и зафиксировать её при помощи двух нагелей. Однако не стоит её туго фиксировать, и шина должна свободно «гулять».

Алгоритм натяжения цепи

Большая часть сделана, и остаётся только провести регулировку. Для этого необходимо взять «плоскую» отвёртку и поворачивая соответствующую конструкцию (во большинстве моделей она расположена снизу болтов кожуха) произвести регулировку. Натяжка цепи выполняется так, чтобы нижняя её сторона не провисала, и был свободным ход по оси. После зажимаются болты на корпусе.

Важно! Чтобы избежать травм рук, все процедуры рекомендуется производить в специальных плотных перчатках

Многие неопытные работники не обращают внимание на положение направляющей и выполняют фиксацию в произвольном положении. Однако в период распила происходит давление на нижнюю плоскость, которая смещается и создаётся провисание

Во избежание этого настройку советуется проводить с приподнятой вверх направляющей шиной.

Некоторые задаются вопросом о том, как натянуть цепь на бензопиле штиль от Немецкого производителя. Дело в том, что регулятор у этого производителя сделан спереди (рядом с наружной частью направляющей), что и создаёт недоумение. Все остальные действия делаются аналогичным образом и в том же порядке.

Разумеется, к комплекту большинства моделей прилагается инструкцию о том, как правильно натянуть или заменить цепь на бензопиле, но в ней не указываются многие моменты. Также большое количество потребителей предпочитает покупать мотопилы б/у, чтобы сэкономить значительную часть денежных средств. А прошлые владельцы вряд ли будут сохранять такие мелочи как руководство.

Контроль работоспособности тормоза гусеницы электропилы

Для предохранения работающего человека от повреждения бензопилой служит тормозное устройство. С его помощью производится остановка работы инструмента до момента удара шины по корпусу работника.

Устройство типичной бензопилы.

Остановка цепи зависит от двух условий:

скорости при торможении;
времени включения инструмента.

Пилу запускают, применяя 2 способа: контактный и инерционный. Чтобы обезопасить оператора от подбрасывания бензопилы, тормоз оборудован щитком, в который упирается рука работающего. Некоторые пилы имеют защитные планки, маскирующие режущую часть инструмента.

Как убрать заклепки?

Основные параметры цепи бензопилы.

Цепь бензопилы сложно рассоединить. Заклепки изготовлены из качественной стали и имеют геометрическую форму, которая не позволяет просто выбить заклепки из звена. Внутренняя часть заклепки имеет больший радиус. На этом утолщении происходит поворот звена, а внешние части заклепок несут только соединительную функцию, поэтому их достаточно просто надежно фиксировать на внешней стороне цепи. Удаление заклепки производится следующим образом: цепь фиксируется в тисках, и производится стачивание выступающей части. При стачивании стараемся не повредить боковые части звеньев.

Пользоваться болгаркой не рекомендуется, поскольку детали очень быстро нагреются, что приведет к изменению физических свойств металла. Лучше для стачивания воспользоваться напильником или надфилем. Стачивание производится с обеих сторон звена. А теперь заклепки можно выбить из цепи с помощью бородка, слегка отогнув боковые части звеньев.

Цепь получилось рассоединить. Удаленную из цепи заклепку выбрасывать не спешите. Возможно, что вы не сможете найти ей подходящую замену. Производители бензопил не предполагают, что будет производиться самостоятельный ремонт цепи, поэтому не выпускают на рынок товаров подобные заклепки.

Схема устройства зубца бензопилы.

Торгующим организациям тоже выгодно продавать цепи в готовом их варианте, чем мелкие детали для ремонта. По названным причинам подходящую заклепку с нужной геометрией найти будет очень тяжело. Изготовить ее в домашних условиях будет еще тяжелее, поэтому вам придется воспользоваться старой заклепкой.

Как вы уже догадались, цепь бензопилы предстоит рассоединять дважды. Не забудьте подсчитать при этом, чтобы количество направляющих выступов с внутренней стороны цепи и расстояние между этими выступами сочетались с ведущей звездочкой бензопилы. Если вы укорачиваете оригинальную цепь, то в этом нет необходимости. А если это цепь от другой модели бензопилы, то все необходимо очень хорошо промерить и просчитать. Отклонение в шаге цепи (даже небольшое) от заданных конструкцией параметров приведет к тому, что цепь в кратчайшие сроки опять растянется (в лучшем случае) или разобьет звездочку бензопилы. Придет конец и шине, поскольку ведомая звездочка станет быстро перегреваться.

Как установить цепь на бензопилу

Цепь растянута
