Двусторонний рез
Довольно часто при креплении листа на профиль в сложных местах требуется выполнить двусторонний рез. Используется такой метод при оформлении оконных проемов, дверных, при необходимости обойти балки и другие сложные конструкции. Чем лучше резать гипсокартон в таком случае? Для начала требуется сделать отверстие прямоугольной либо квадратной формы. Вырезать его можно при помощи такого простейшего инструмента, как ножовка, либо острого ножа. Процесс резки не составляет сложностей:
- сначала надо нанести на лист разметку при помощи простого карандаша и линейки;
- с одной стороны лист надо подрезать при помощи ножовки, а с другой, используя нож;
- теперь гипсокартон надламывается, срезается с одной стороны.
После надо при помощи обдирочного рубанка тщательно обработать кромку, чтобы получить ровные края. Когда лист раскроен, можно закрепить его на требуемом месте при помощи саморезов. Стыки и швы после монтажа шпаклюются, предварительно проклеиваются специальной сеткой.
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.
Особенности и срок службы
В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением. Они могут работать на постоянном и на переменном токе.
Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.
Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.
Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.
Щетки электродвигателя из прессованного графита
Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.
Недостатки электроинструмента и срок службы
Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.
Электроинструмент без такого устройства имеет кучу недостатков:
искрение якоря на коллекторе с выгоранием ламелей якоря
чаще выходят из строя обмотки ротора и статора
токовый бросок в общую электросеть
удары шестерней друг о друга и более быстрое их срабатывание
опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность
При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза
Что немаловажно для непрофессиональных столяров
Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.
Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.
Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.
Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.

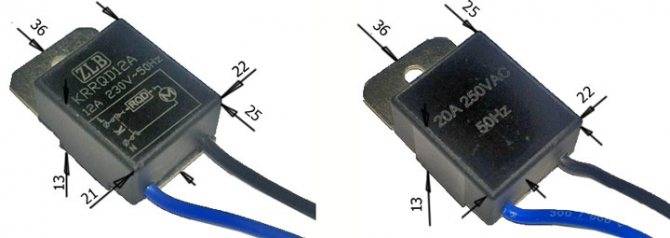

Данная коробочка рассчитана на ток 12 Ампер.
Есть и более мощная модель на 20А.
Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.
Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.
Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.
Зачем понадобился плавный пуск двигателя
Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.
Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.
Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.
Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.
Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…
Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:
- схема «звезда-треугольник»
- система плавного пуска (мягкий пуск)
- частотный преобразователь (инвертор)
В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.
Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.
Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.
Недостатки электроинструмента и срок службы
Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.
Электроинструмент без такого устройства имеет кучу недостатков:
искрение якоря на коллекторе с выгоранием ламелей якоря
чаще выходят из строя обмотки ротора и статора
токовый бросок в общую электросеть
удары шестерней друг о друга и более быстрое их срабатывание
опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность
При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза
Что немаловажно для непрофессиональных столяров
Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.
Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.
Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.
Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.
Данная коробочка рассчитана на ток 12 Ампер.
Есть и более мощная модель на 20А.
Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.
Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.
Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.
Основные неисправности болгарки и их причины
По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.
Болгарка не включается
Причины того, что УШМ не включается, могут быть следующие:
- неисправна электрическая вилка;
- неисправен электрический кабель;
- сломалась кнопка запуска;
- нарушен контакт между кабелем питания и кнопкой;
- обрыв контактного провода электрощетки;
- сильный износ электрощеток;
- выход из строя обмоток ротора или статора.
УШМ не развивает обороты
Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.
- Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
- Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
- Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
- Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.
Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.
Электродвигатель греется
Причины того, что греется болгарка, могут быть следующие.
- Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
- Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
- Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
- Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
- Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.
Болгарка искрит
Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.
- Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
- Нарушился контакт между коллекторными пластинами и обмоткой.
- Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
- Разбалансировка ротора двигателя.
- Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
- Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
- Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
- Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
- Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
- Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.
Плавный пуск для болгарки своими руками
В этой статье будет рассмотрена схема плавного пуска болгарки из доступных деталей. Так как плавный пуск ставят не в весь инструмент, то это можно исправить и самостоятельность собрать простую схему плавного пуска для болгарки и сделать это своими руками. Данное устройство поможет модернизировать ваш инструмент и сделает его менее опасным и более удобным.
Если вы часто работаете инструментом то наверняка сталкивались с следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования пускается очень резко. Такой резкий пуски таят в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.
Схема плавного пуска
В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.
Изготовление плавного пуска
Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.
Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.
Первый запуск и испытания
После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.
На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети
Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!
Блоки плавного пуска с тремя проводами
Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.
Или другие модели внешне похожие на KRRQD.
Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.
Схема подключения на них следующая:
Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).
Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.
В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.
Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.
Для чего нужно регулировать обороты на УШМ
Любая болгарка конструктивно «заточена» на работу только с отрезным или зачистным кругом определенного диаметра. Всего существует шесть самых распространенных диаметров в интервале от 115 до 300 мм, которым соответствует шесть групп скоростей вращений шпинделя на холостом ходу. К примеру, болгарки с кругами Ø125 мм имеют частоту вращения порядка 11÷12 тыс. об/мин, а с кругами Ø150 мм — 9÷10 тыс. об/мин. Такие значения числа оборотов шпинделя обусловлены тем, что отрезные диски предназначены для высокопроизводительной обработки твердых материалов (металл, камень, керамика) на скоростях резания до 80 м/сек.
Однако при резке и в особенности шлифовке мягких и вязких материалов требуются совсем другие параметры резания и, соответственно, применение инструмента с регулятором скорости. Причем это касается не только древесины и пластмасс, но также сталей, сплавов титана и алюминия. Например, обработка пластиков и мягких сортов дерева происходит на скоростях резания от 8 до 12 м/сек, шлифовка сплавов титана и нержавейки — в пределах 15÷20 м/сек, и даже обычную сталь шлифуют не более чем при 30 м/сек. Поэтому скорость вращения шлифовальных насадок у болгарок должна быть меньше паспортной в несколько раз. При этом необходимо отметить, что в основной массе регуляторы оборотов УШМ по своей сути являются регуляторами мощности, подаваемой на электродвигатель болгарки. То есть снижение числа оборотов достигается уменьшением мощности источника на величину до 15 % от номинальной. Но для шлифовки и резки мягких материалов это не имеет большого значения, т. к. в этом случае изначально требуется небольшая мощность.
