Влагоотделитель для компрессора. Подготовка сжатого воздуха

Чем чревато попадание посторонних включений в рабочий орган компрессора?

1. Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
2. При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
3. В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
4. Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
5. Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.

Изготовление влагомаслоотделителя своими руками

Простейший вихревой или адсорбционный влагомаслоотделитель можно сделать из различных подручных материалов. Необходимо лишь наличие свободного времени, а также знание схемы сборки желаемой конструкции.

Вихревой (циклонный) фильтр

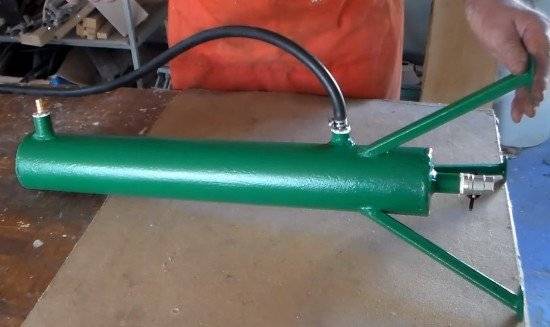

Масловлагоотделитель циклонного типа легко собирается из огнетушителя, баллона для сжиженного газа или из трубы любой длины. Схема сборки устройства из отрезка металлической трубы следующая.

1. В основании корпуса нужно сделать отверстие и с помощью сварки прикрепить к нему кран для слива скопившейся жидкости.
2. Сверху к трубе также сваркой следует прикрепить штуцер для выхода воздушной струи.
3. Затем необходимо отступить не менее 15 см от дна и просверлить отверстие, в котором с помощью сварки закрепить штуцер для входа воздушной струи так, чтобы она поступала внутрь по касательной. Это позволит образоваться вихревому потоку, необходимому для очистки от загрязнений.
4. Чтобы установить конструкцию, к ней следует приварить ножки с основаниями для устойчивости.
5. Если это необходимо, приспособление можно окрасить.

Адсорбционный фильтр

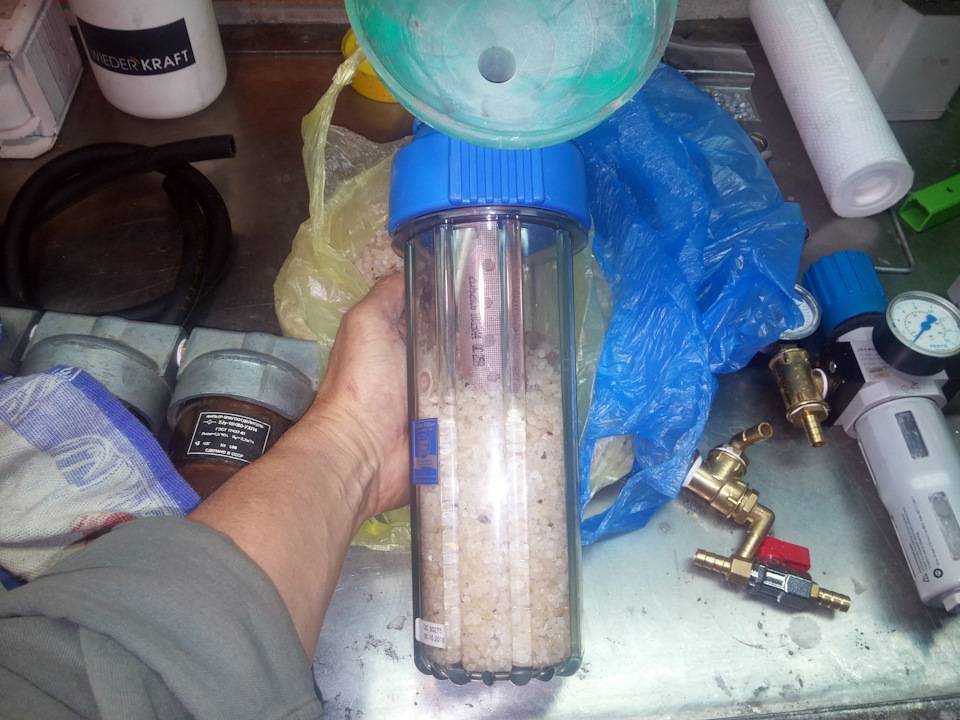

Качественный самодельный адсорбционный отделитель влаги изготавливают из водяного фильтра и силикагелевого наполнителя для туалетов домашних животных. Также необходима короткая металлическая трубка. Порядок изготовления конструкции следующий.

1. Отмерить и отрезать трубку на такую длину, чтобы при установке в крышку она касалась дна фильтра. Просверлить в ней ряд отверстий для выхода воздушного потока, нагнетаемого компрессором.
2. Снизу в трубку установить заглушку, чтобы внутрь не попадал наполнитель.
3. В крышку фильтра вставить верхнюю часть трубки, стыки загерметизировать клеевым пистолетом.
4. В крышке или в трубке сверху закрепить сетку, чтобы избежать проникновения наполнителя в воздуховод.
5. Силикагель поместить в колбу, установить в фильтр трубку с крышкой и надежно завинтить.
6. Шланг компрессора прикрепить к входному штуцеру собранного устройства, а к выходному – шланг для пневмоинструмента, к примеру – краскопульта.

Другое вещество, используемое для наполнения фильтра, – силикатный гель, который не только эффективно впитывает жидкость, но и регенерируется. Чтобы восстановить его свойства, достаточно поместить такой наполнитель в духовой шкаф на срок от двух до трех часов.

Изготовление влагомаслоотделителя своими руками

Простейший вихревой или адсорбционный влагомаслоотделитель можно сделать из различных подручных материалов. Необходимо лишь наличие свободного времени, а также знание схемы сборки желаемой конструкции.

Вихревой (циклонный) фильтр

Масловлагоотделитель циклонного типа легко собирается из огнетушителя, баллона для сжиженного газа или из трубы любой длины. Схема сборки устройства из отрезка металлической трубы следующая.

1. В основании корпуса нужно сделать отверстие и с помощью сварки прикрепить к нему кран для слива скопившейся жидкости.
2. Сверху к трубе также сваркой следует прикрепить штуцер для выхода воздушной струи.
3. Затем необходимо отступить не менее 15 см от дна и просверлить отверстие, в котором с помощью сварки закрепить штуцер для входа воздушной струи так, чтобы она поступала внутрь по касательной. Это позволит образоваться вихревому потоку, необходимому для очистки от загрязнений.
4. Чтобы установить конструкцию, к ней следует приварить ножки с основаниями для устойчивости.
5. Если это необходимо, приспособление можно окрасить.

Адсорбционный фильтр

Качественный самодельный адсорбционный отделитель влаги изготавливают из водяного фильтра и силикагелевого наполнителя для туалетов домашних животных. Также необходима короткая металлическая трубка. Порядок изготовления конструкции следующий.

1. Отмерить и отрезать трубку на такую длину, чтобы при установке в крышку она касалась дна фильтра. Просверлить в ней ряд отверстий для выхода воздушного потока, нагнетаемого компрессором.
2. Снизу в трубку установить заглушку, чтобы внутрь не попадал наполнитель.
3. В крышку фильтра вставить верхнюю часть трубки, стыки загерметизировать клеевым пистолетом.
4. В крышке или в трубке сверху закрепить сетку, чтобы избежать проникновения наполнителя в воздуховод.
5. Силикагель поместить в колбу, установить в фильтр трубку с крышкой и надежно завинтить.
6. Шланг компрессора прикрепить к входному штуцеру собранного устройства, а к выходному – шланг для пневмоинструмента, к примеру – краскопульта.

Другое вещество, используемое для наполнения фильтра, – силикатный гель, который не только эффективно впитывает жидкость, но и регенерируется. Чтобы восстановить его свойства, достаточно поместить такой наполнитель в духовой шкаф на срок от двух до трех часов.

Устройство осушителя сжатого воздуха промышленного, принцип работы и значение

Влагоотделители имеют различные характеристики в зависимости от назначения:

1. Есть приборы с небольшой пропускной способностью фильтра, но с тонкой очисткой.
2. Есть агрегаты с высокой пропускной способностью, но низким качеством фильтрации.

Первый тип применяется в покрасочном оборудовании, второй тип как раз характерен для климатического оборудования, где фильтрация возложена на другие функциональные блоки.

В зависимости от характера фильтрации выделяют два основных разновидности влагоотделителей:

1. Осушители: избавляют только от влаги, не гарантируют качественного удаления твёрдых частиц.
2. Влагомаслоотделители: отводят из воздушной струи не только воду, но и маслосодержащие элементы.

На промышленном уровне производится три вида осушителей:

1. Вихревые: действие прибора основано на принципах протекания процессов в природных, климатических циклонах, когда воздух вращается вокруг центральной оси и отбрасывает влагу на стенки. Влажный воздух имеет большую плотность, поэтому концентрируется ближе к стенкам, где при движении конденсирует капли воды.
2. Силикогелевые: в основе работы лежит применение абсорбирующего материала, который забирает в себя влагу.
3. Холодильные: удаление влаги происходит за счёт пропуска воздуха через холодильный резервуар.

Наибольшим распространением пользуются вихревые или циклонные разновидности устройств. Здесь, из пропускаемого через компрессор воздуха, вода выводится (задерживается) за счёт специального завихрения потоков. Частицы жидкости оседают на поверхности.

Для повышения эффективности внутреннее пространство вихревого фильтра оборудуется специальными лопастями. Они собирают на своей поверхности водяные частицы, которые отводятся в специальный резервуар, где она задерживается за счёт наличия мембран.

Для эффективности осушителей очень важна характеристика, определяющая размер отделяемой фракции воды. На промышленном уровне производятся «тонкие» устройства, которые способны «уловить» и очистить поток от водных частиц фракцией около 5 мкм. Большинство агрегатов производит удаление воды фракцией от 10 до 15 мкм.

Большое значение для определения соответствия осушителя для конкретного компрессора имеет показатель создаваемого давления. Так, фильтр осушитель для компрессора среднего уровня функционирует при сохраняемых параметрах в 6—8 бар.

Этот показатель не влияет на эффективность работы, но важен для определения оптимального соответствия деталей для конкретной модели компрессора. Давление даёт возможность сопоставить мощность и нагрузки, которые возникают при прогоне сжатого воздуха.

Плюсы установки осушителя:

1. Дополнительная фильтрация, увеличивающая очистку воздуха и удаление различных примесей.
2. Получение на выходе воздуха, не перенасыщенного влагой.

Установка влагоотделителя имеет и свои недостатки, так что к его оборудованию стоит относиться внимательно. К минусам относятся следующие факторы:

1. Монтирование агрегата увеличивает нагрузку на основную рабочую базу компрессионного оборудования.
2. Усиливается износ устройства и повышается вероятность поломок.
3. Происходит снижение показателей пропускаемых объёмов воздуха, что сказывается на эффективности и производительности.

2 Принцип работы

Осушающий прибор представляет собой довольно сложный механизм. Его конструкция состоит из следующих деталей:

• Ротора. Имеет вид большого барабана, заполненного особым веществом, хорошо впитывающим влагу, газ, эфиры.
• Приточного канала. Предназначается для отбора воздушных потоков и запуска их движения через ротор.
• Канала отработанного воздуха. Собирает потоки, прошедшие фильтрацию в роторе.
• Нагревателя. Выполняется в виде теплового контура, увеличивающего температуру регенерационного потока.
• Воздуховода. Отводит воздушный поток от ротора.

Собранные в единый механизм элементы обеспечивают осушение воздушной массы. Происходит это в несколько этапов:

1. 1. Воздух из приточного канала попадает в крутящийся ротор.
2. 2. Адсорбирующее вещество внутри ротора высушивает поток.
3. 3. Канал обработанного воздуха собирает сухой поток и передаёт его дальше.
4. 4. Часть подсушенного воздуха через регенерационное ответвление переходит на нагревательный элемент, увеличивающий температуру среды до 140 градусов.
5. 5. Разогретый воздух проникает в ротор и высушивает намокший ранее адсорбент.
6. 6. Регенерационный поток, впитавший в себя влагу из адсорбента, через воздуховод выходит в атмосферу.

Дополнительно улавливается и удаляется остаточное содержание масла и пыли. Некоторые модели устройств обладают настолько высокой эффективностью, что обнаруживают частицы дыма и пыли размером до 0,01 мкм и концентрацию масла до 0,05 мг/м3.

Ключевые характеристики оборудования

Область применения влагомаслоотделителей достаточно широка, поэтому при выборе модели стоит сразу обозначить её конкретные цели и задачи: обслуживание автомобилей класса МАЗ / КАМАЗ, пневматического инструмента или же других устройств, где требуется качественная фильтрация.

Если брать в расчёт технику для работы с лакокрасочными материалами на пневматике, то необходимость в расширенной пропускной способности отпадает. Здесь гораздо практичнее смотреть в сторону оборудования с фильтрами тонкой очистки. В то время как для производственных нужд требуется именно хорошая проходимость, а показатель микрон к очистке отходит на второй план. Последнее зависит от размера фракции. Промышленные варианты логичнее использовать для качественной подготовки воды. В этом случае отсекаются мелкие частицы размером порядка 5 мкм. Классические решения в большинстве своём комплектуются фильтрующими системами, фракция которых колеблется в районе 15 мкм.

Промышленный осушитель воздуха

Отдельное внимание стоит уделить показателю поддерживаемого давления. Отделители для компрессорного оборудования среднебюджетного сегмента предлагают уровень в 7 бар

Данный параметр в меньше степени влияет на конечный результат, но фильтр должен соответствовать отдаче агрегата, иначе КПД заметно снизится, равно как и вырастут трудозатраты.

При выборе отделителя обязательно нужно сопоставлять показатели нагрузки и мощности в момент движения сжатого воздуха внутри оборудования. Необходимо также учитывать особенности того или иного инструмента, а именно, диаметр соединений. Это может быть 1/8, 3/4 или более редкий – 3/8. Встречаются и экзотические варианты для каких-то специфических нужд.

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться

Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока

Делаем осушитель своими руками

В первую очередь, нужно определиться, как именно будет отделяться влага от воздуха, а это можно сделать только тремя путями:

• используя температурный перепад и конденсируя влагу;

• нагревая воздух до высокой температуры;

• отделять влагу при помощи адсорбации.

Самый простой способ, который обойдётся в копейки — адсорбирующий. Для этого мы будем использовать силикагель, который используется для влагоулавливания в обувных коробках и подобных упаковках. Предельно простая конструкция — берётся двухлитровая пластиковая бутылка (2 шт), разрезается пополам, а в днище одной из бутылок проделываются отверстия.

Перфорированная бутылка вставляется в целую, в верхнюю ёмкость помещается абсорбент. Теперь нужно обеспечить принудительный приток воздуха. Для этого используется кулер от блока питания компьютера или же в крайнем случае от процессора. Шов на стыке двух бутылок герметизируется при помощи герметика или простого скотча, а кулер вставляется и закрепляется на корпусе верхней бутылки.

Второй вариант самодельного осушителя воздуха базируется на основе конструкции старой морозильной камеры или холодильника. Здесь принцип работы очень простой — при помощи любого вентилятора от вытяжки необходимо загнать воздух в морозильную камеру, остудить его до выпадения конденсата, который выводится наружу через штатную систему слива холодильника или морозильной камеры.

Реализуется это достаточно просто — вместо двери камеры устанавливается пластиковая крышка, в которую вмонтирован вентилятор от вытяжки. В верхней части крышки проделаны отверстия, через которые осушенный и охлаждённый воздух выходит наружу. Конденсат может выводиться как через штатную систему слива, так и через дополнительную, если влажность в помещении достаточно высокая.

Таким образом, не вкладывая ни копейки, можно привести микроклимат в квартире в порядок и дышать воздухом нормальной влажности. Кстати, контролировать влажность можно копеечным гигрометром, который продаётся в магазинах хозтоваров. Удачной работы и свежего воздуха в доме!

Назначение влагоотделителя в компрессорах

Для организации правильной работы пневмоинструмента очень важным показателем является чистота сжатого воздуха, который на него подается. Прежде всего, он должен быть очищен от пыли. Для очистки от механических загрязнений используется воздушный фильтр, устанавливаемый на входе в агрегат. Также из воздушных масс нужно удалить влагу, которая при его сжатии конденсируется в ресивере и в самой системе. Для удаления влаги на выходе из компрессора устанавливают осушитель воздуха. Кроме влаги, сжатый воздух может иметь частицы масла, которое неизбежно попадают в него.

Если воздух не очищать от влаги, то происходит следующее:

• при смешивании влаги с маслом происходит образование эмульсии, которая способна засорять пневмоканалы;
• при низких температурах влага в пневмоканалах замерзает, что может вызвать их закупорку или повреждение;
• в воздуховодах накапливается ржавчина, которая со временем может полностью перекрыть подачу воздуха;
• при попадании влаги в пневмоинструмент, его детали начинают ржаветь и быстро выходят из строя;
• образовавшая воздушно-масляная смесь по своему составу не может соответствовать требованиям для применения ее в пищевой, электронной, фармацевтической и химической промышленности;
• при наличии влаги становится невозможной качественная покраска, например, автомобилей, поскольку краска ляжет неплотно, с образованием пузырей, которые вызовут ее отслаивание.

Принцип работы

Влагоотделитель начинает обрабатывать сжатый воздух перед подачей его в пневматическое оборудование

Важно помнить, что краскопульты нельзя использовать без этого устройства, чтобы оно не вышло из строя раньше времени, а также для обеспечения высокого качества нанесения краски на поверхность. В процессе фильтрации струя проходит этап очистки, поэтому из воздуха удаляются мелкодисперсные жидкие частицы, а также мелкие твердотельные элементы

В зависимости от типа и конструкции устройства принцип действия влагоотделителя может немного изменяться. Сегодня среди большого и разнообразного выбора представлены следующие варианты:

Чаще всего используют вихревые и циклонные устройства влагоотделителей для оборудования компрессора. Устройство помогает эффективно задерживать частицы воды благодаря искусственно созданному завихрению воздушного потока.

Жидкость оседает на поверхности стенок, поэтому в пневматическую систему поступает чистый сжатый воздух. Чтобы обеспечить максимальную эффективность работы влагоотделителя, внутреннее пространство дополнено лопастями. Когда они приводятся в движение, то тщательно собирают водяные и масляные частицы. Они выводятся в специальный отводчик для конденсата. Жидкие фракции задерживаются и блокируются при помощи мембран.

Устройство и принцип работы

Конструкция фильтра не отличается сложностью. Она состоит из:

1. Корпуса, который закрепляется на пневмопроводе и представляет собой основу для влагоотделителя.
2. Стакана, формирующего полость, в которую устанавливают ряд деталей, например, фильтрующее устройство, задвижку, рабочее колесо, дефлектор.

Принцип работы, тоже не отличается сложностью. После того, как поток воздуха, попадает в корпус устройства, он двигается в сторону рабочего колеса (крыльчатки). Она его закручивает и, таким образом происходит создание центробежной силы, воздействующей на все микрочастицы, находящиеся в воздухе. Они перемещаются в сторону стенки стакана и оседают на ней, при  этом скатываясь вниз. Для того чтобы разделить объем в котором скапливаются загрязнения в стакане предусмотрена заслонка. С течением времени происходит накопление грязи, которую удаляют руками через пробку, расположенную в нижней части стакана.

Основные характеристики

С точки зрения качества очистки ключевым параметром является размер фракции, от которой способен очистить фильтр. Промышленные аппараты, предназначенные для тонкой водоподготовки, способны отсекать частицы с фракцией порядка 5 мкм. Но в большинстве случаев этот размер составляет 10-15 мкм – очистка у стандартных влагоотделителей

Также немаловажной характеристикой можно назвать поддерживаемое давление. Как правило, фильтр-влагоотделитель для компрессора среднего звена работает при показателе в 6-8 бар

Это значение не оказывает прямого влияния на качество работы, но его необходимо учитывать в плане соответствия фильтра компрессору. Сопоставление проходит по мощности и нагрузкам, которые возникают при циркуляции сжатого воздуха под давлением.

Назначение влагоотделителя в компрессорах

Для организации правильной работы пневмоинструмента очень важным показателем является чистота сжатого воздуха, который на него подается. Прежде всего, он должен быть очищен от пыли. Для очистки от механических загрязнений используется воздушный фильтр, устанавливаемый на входе в агрегат. Также из воздушных масс нужно удалить влагу, которая при его сжатии конденсируется в ресивере и в самой системе. Для удаления влаги на выходе из компрессора устанавливают осушитель воздуха. Кроме влаги, сжатый воздух может иметь частицы масла, которое неизбежно попадают в него.

Если воздух не очищать от влаги, то происходит следующее:

Самые распространённые виды самодельных влагоотводителей

Специалисты рекомендуют использовать следующие виды влагоотводителей:

• циклонного типа;
• поглощающие влагу с помощью силикагеля;
• холодильного типа.

Каждый тип имеет свои преимущества и недостатки. Чтобы выбрать оптимальный вариант для себя, необходимо ознакомиться со всеми схемами устройств. В конструкциях используются старые баллоны, масляные фильтры, элементы холодильного оборудования. Перед началом работы убедитесь, что в наличие есть сварочный аппарат, набор ключей и отвёрток, дрель, молоток, клей и изоляционный материал.

Самодельные устройства циклонного типа

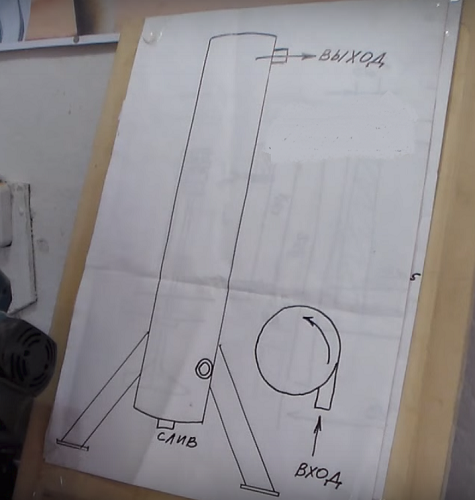

Принцип действия циклонного влагоотделителя достаточно прост. При попадании потока сжатого воздуха в установку он начинает вращаться. Под действием центробежной силы конденсат, небольшие частицы мусора и масла направляются к стенкам. В это время очищенный воздух проходит в нижнее центральное отверстие и далее подаётся в компрессор.

Воздушная смесь подается через верхнее отверстие, под дейтсвием центробежной силы влага отделяется и выводится через выходной патрубок

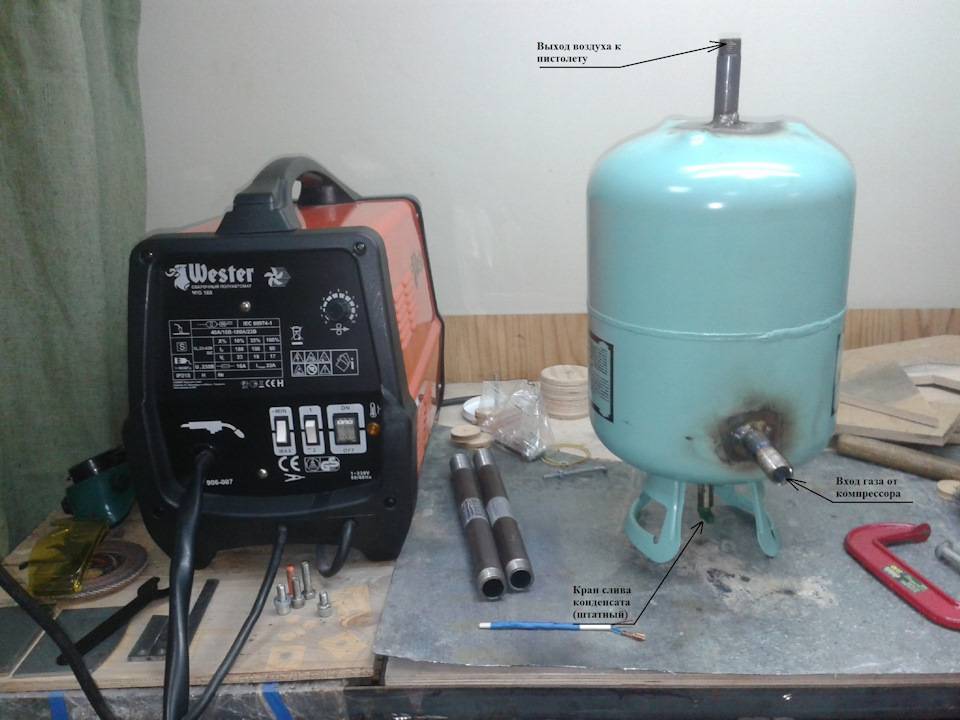

Для создания самодельного центробежного аппарата нам понадобятся:

• старый пропановый баллон;
• штуцер;
• сварочный аппарат;
• две металлические трубки небольшой длины.

В качестве корпуса отлично подойдёт старый баллон, он имеет достаточную высоту и может выдерживать повышенное давление. Порядок работ следующий:

1. Устанавливаем изделие вертикально, краником вниз.
2. Входной штуцер привариваем к верхней части корпуса. Он должен быть смещён ближе к одной из стенок баллона.

Привариваем входной штуцер и выходной патрубок к баллону

Циклонный влагоотделитель устанавливаем вертикально, влага будет выводиться через нижнее отверстие с клапаном

Для улучшения эффективности работы влагоотводителя можно добавить внутрь деревянную стружку и поставить на выходе фильтрующую сетку. Но в этом случае потребуется разрезать корпус поперёк и после окончания работ скрепить его обратно при помощи специальной герметичной прокладки.

Влагоотделитель с использованием силикагеля

Силикагель позволяет отфильтровать воздушную смесь, достаточно лишь правильно разместить слой этого вещества в корпусе от масляного или водяного фильтра. Старое оборудование от Волги оптимально подойдёт для создания самодельного влагоотделителя.

1. Разбираем старый масляный фильтр.

Разбираем старый масляный фильтр и подготавливаем его к дальнейшей работе

Для заглушки отверстий используем болты нужного диаметра и герметик

Заполняем все свободное пространство корпуса силкагелем

Плотно прижимаем верхнюю крышку к корпусу маляного фильтра

Конструкция фильтра имеет несколько кронштейнов, с помощью которых фильтр легко устанавливается на нужное место.

Чтобы максимально эффективно задействовать силикагель, входное и выходное отверстия должны располагаться на разных концах корпуса.

Устройство холодильного типа

Как известно, низкая температура позволяет конденсировать влагу, которая находится в воздушной смеси. Влагоотделители холодильного типа довольно популярны среди автомехаников. Устройства покрывают практически все требования для воздуха, что подаётся в компрессор. При создании влагоотделителя необходимо направить воздушный поток через морозильную камеру или другое холодильное оборудование.

Важно полностью загерметизировать морозильник в ресивере и сделать патрубок для отвода конденсата. Для жителей «холодных» регионов нашей страны специалисты рекомендуют сделать подвод воздуха в компрессор с улицы

В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги.

Назначение

В составе группы подготовки сжатого воздуха влагоудалители циклонного типа устанавливаются после ресиверов, охладителей, осушителей, в максимальном приближении к пескоструйному агрегату. Способность снижать концентрацию жидких составляющих в пневмопотоке до 1% делает этот аппарат незаменимым при эксплуатации пескоструйных установок, работающих с мелкофракционными абразивами.

Циклонные сепараторы используются на пневмомагистралях мастерских и производственных цехов, где производится полировка и повышение степени шероховатости поверхностей, также циклонный влагоудалитель применяют при очистке труб и внутренних частей деталей. Усложненные конфигурацией детали операции с использованием абразива требуют высокой степени сухости песка.

Устройство фильтра-влагоотделителя и принцип его работы

Влагоотделители действуют по одному из трёх принципов:

1. С использованием центробежных сил.
2. С применением веществ, адсорбирующих влагу.
3. Удаление конденсата при его охлаждении.

Действие влагоотделителя заключается в том, чтобы понизить до оптимальных значений влажность воздуха, попадающего в компрессор. Проще всего это выполнить, используя принцип обычного циклона, когда поток воздуха, при его вращении вокруг центральной оси отбрасывается к стенкам рабочего резервуара. Более влажный воздух имеет повышенную плотность, а потому, конденсируясь на стенках резервуара, стекает в виде капель на дно ёмкости, откуда периодически удаляется обычным конденсатоотводчиком. Задача – создать такую скорость воздушного потока, чтобы он носил ярко выраженный турбулентный характер, а всё остальное доделают законы физики.

Для снижения влажности воздуха можно применить и вещества, обладающие свойствами активного впитывания влаги. Наиболее распространённое из них – силикагель. Он представляет собой гранулы высушенной гелей кремниевой кислоты, в которые добавляются различные красители и стабилизаторы. Силикагель производится согласно техническим требованиям ГОСТ 3956, и различается по размерам гранул, процентному содержанию воды, размерам рабочей поверхности и диаметрам пор в гранулах, где и выполняется адсорбирование влаги. Активность силикагеля распространяется на диапазон температур от 20 до 250ºС. Влагоотделитель для компрессора, использующий силикагель, можно встретить в фильтрах аквалангов и тяжёлых грузовиках импортного производства. Устройство имеет блочную систему: при замене адсорбента необходимо извлечь использованные гранулы из фильтра, и заполнить пространство свежим силикагелем.

Наименее функционален третий способ, когда поток воздуха поступает в компрессор через холодильную камеру. Основная проблема заключается в надёжной герметизации холодильной камеры, которую необходимо снабдить конденсатотводчиком. При пайке/сварке следует учитывать максимальное давление воздуха, который будет попадать в холодильную камеру. Из всех типов фильтров-влагоотделителей для компрессора допустимое давление здесь будет наименьшим, что соответственно скажется на производительности окраски.

Влагоотделитель для компрессора промышленного производства стоит недёшево. Например, цена компактного фильтра-влагоотделителя торговой марки Калибр (рассчитанного на избыточное давление воздуха до 8…10 ат) составляет 1600…1800 руб. А для многофункциональной станции Hans (Германия) с регулятором давления и лубрикатором (номинальное давление – до 10 ат) цена вопроса – уже 7500 руб.

Существуют и комбинированные конструкции. Например, влагоотделитель может быть легко получен из фильтров грубой очистки фирм SATA (Германия) или WALCOM (Италия). Для этого в имеющуюся схему узла встраивают дефлектор (обычный, автомобильный, имеет слишком большие размеры), а в нижней части устройства необходимо заменить сплошное дно кольцевым, куда вварить конденсатоотводчик поплавкового или соплового типа.
