Крепление маршевой конструкции
Установка осуществляется в такой последовательности:
Сначала крепятся несущие элементы;
Затем ступеньки;
В самом конце – ограждение.
Как крепить деревянную лестницу на второй этажна тетивах
Есть два вида лестниц на тетивах – когда несущий элемент находится с одной стороны, а с другой ступени крепятся прямо к стене. И второй вариант – тетивы находятся с двух сторон и закрывают торцы ступеней. Каждый из видов имеет варианты:
- Прямая;
- Поворотная;
- В несколько пролетов;
- С промежуточной площадкой;
- С забежными ступенями.
Лестничную конструкцию с двумя тетивами сначала собирают на полу. Если приобретена готовая конструкция, которую надо лишь собрать, в тетивах уже есть специальные прорези для ступеней. Если изготовление лестницы происходит в домашних условиях, то все этапы делаются самостоятельно.
В несущих балках (доска 50 мм) делаются прорези, соответствующие по размеру толщине, ширине и конфигурации ступеней. После того, как прорези сделаны, можно заранее подготовить тетиву для крепления к стене. Для этого в ней проделывают сквозные отверстия под специальные анкеры на расстоянии 30-50 см друг от друга по всей длине. Потом, приложив тетиву к стене в месте установки, на ней сквозь отверстия отмечают точки для креплений.
Чтобы не случилось перекоса или несоответствия, изготавливают шаблон из фанеры, с помощью которого делают разметку на обеих тетивах. Разметка делается в зеркальном отражении. Глубина прорезей не может быть меньше половины толщины доски (25 мм). Бывает, что прорези делаются насквозь и тогда торцы выступают за тетиву.
Если лестница начинается с забежных ступеней, то прорези в каждой тетиве делают согласно их размеру. С одной стороны – для широкой части, с другой – для узкой.
Как правило, такие лестницы делают открытыми, то есть, без подступенков. Если есть подступенки, то прорези в тетивах делают и для них. Перед сборкой конструкции все элементы пропитывают антипиренами и антисептиками.
Немного об особенностях модульных лестниц
Модульная лестница это конструкция, выполненную из соединённых друг с другом однотипных деталей. Это система образует цепной косоур, который является каркасом, несущем на себе основную нагрузку.
Помимо этого, используются дополнительные опорные элементы:
- центральный столб, если конструкция винтовая,
- опорные вертикальные балки, которые устанавливаются в прямых и поворотных конструкциях через каждые 1,5м и чаще,
- либо крепление на стену, если последняя является капитальной и обладает хорошим уровнем прочности.
Имеете в виду, что модульные лестницы могут со временем расшатывается. Поэтому хотя бы раз в полгода необходимо проверять надежность всех соединений и в случае необходимости дополнительно подкручивать их.
Винтовые конструкции
Особое внимание следует уделить винтовым моделям. Такие лестницы отличаются практически по каждому аспекту
В качестве опоры для них служит центральная осевая балка. Если говорить конкретно о металлической вариации, её лучше всего изготовить из трубы.
Винтовая конструкция подразумевает особый вид крепления ступеней
Таким образом, каркас представлен центральной опорой, к которой крепятся платформы для будущих ступеней. Их монтаж чаще всего осуществляется либо с использованием болтов и кронштейнов, либо сварным способом. То есть как такового крепления ступеней к тетиве нет, они накладываются на подготовленную площадку.
Деревянные элементы фиксируются в нескольких местах. Чтобы не портить внешний вид лицевой стороны ступеней они привинчиваются с обратной стороны. Если платформа представлена рамкой, сваренной из угловых профилей, под каждый элемент подбирается доска нужного размера и укладывается с небольшим зазором, чтобы при изменении объема не разрушалась её структура.
Переносные складные лестницы
Переносные складные конструкции лестниц находят широкое применение на производстве и в быту. Изготовливают их из профилированного алюминиевого сплава. Лестницы прочны и легко раскладываются, превращаясь в устойчивую стремянку для сбора фруктов на дачном участке, или помост для ремонтных работ.
Лестница двухсекционная шарнирная – конструкция универсальна и может применяться в качестве двусторонней стремянки и как приставное приспособление. Фрагменты лестницы алюминиевой складной соединены между собой шарнирными устройствами, автоматически фиксирующими положение устройства. Рабочая высота шарнирных устройств варьирует от 2,90 м до 7,43 м при длине лестничного полотна 1,90 – 6.75 м. Возвышение стремянки при длине секции 2,76 м будет достигать 2,70 м. Вес такой конструкции не превышает 16,15 кг.
Лестница трехсекционная. Это изделие имеет свойство раскладываться при помощи простых приемов. Количество ступеней у различных моделей может быть от 5 до 11 . Длина секции от 1,43 до 3,12 м создает возвышение до 3,63 м. Манипулирование выдвижной секцией позволяет выполнять различные операции на возвышении от основной поверхности 1,99 м до 5,36 м.
Раскладная шарнирная конструкция. Состоит из четырех секций (трансформер), может раскладываться в виде стремянки, помоста, приставного изделия. Ступени раскладных лестниц алюминиевых имеют рифление, обеспечивающее безопасное перемещение. Секционные отделы соединяются шарнирными устройствами с автоматической фиксацией в нужном положении. При небольшом весе, в пределах 12,5 – 19,4 кг, лестница устойчива и безопасна для применения.
Устройство можно сложить в виде помоста, высотой 0,7 – 1,74 м, при помощи которого будет удобно проводить штукатурные или монтажные рабочие операции. Конструкция легко раскладывается в стремянку, высотой 1,18 – 3,30 м и выдерживает нагрузку до 150 кг. В складном состоянии, это компактный легкий объект размерами 0,1 x 0,25 x 1,71 м. Изделия выпускаются бытовыми и профессиональными сериями.
Алюминиевые складные лестницы легкие, прочные, не занимают много места. Они не подвергаются разрушению от влажности и перепада температуры. К недостаткам этого вида оборудования можно отнести высокую электропроводность и теплопроводность материала. Какую выбрать лестницу для частного дома?
Артур Комиссаров. Эксперт. Автор. Специалист “3 в 1”. Помимо автора-эксперта, также, является директором предприятия “Завод лестниц на металлическом каркасе” г. Москва. Завод занимается производством лестничных конструкций.
Чтобы продлить срок эксплуатации конструкции, необходимо использовать защитные приспособления. Поскольку складная лестница-стремянка-трансформер в сложенном виде не занимает много места, для хранения и транспортировки можно использовать специальный чехол. Он помогает защитить конструкцию от случайного раскладывания и царапин в процессе перевозки. Чехол изготавливается из прочного полимерного материала и оснащается замком для удобства использования.
Сборка и установка
Рассмотрим подробно, как собрать деревянную лестницу своими руками на примере простой конструкции с косоурами, подробно останавливаясь на каждом этапе.
Порядок
При сборке лестницы важно придерживаться такого порядка действий:
- Балку, предназначенную для таких деталей, как косоуры, надо подрезать до длины будущего сооружения. Кроме того, с нижнего края следует срезать участок с толщиной, соответствующей толщине 1 проступки.
- Далее нужно сделать пропилку в косоуре для фиксации ступеней. Нужно отметить высоту ступенек, а также ширину проступи при помощи угольника. Перенесите выявление значения на балку, а потом выпилите ненужный участок.
- Прижмите получившийся косоур к его нужному месту. Край сверху данной детали должен находиться на одном уровне с полом второго этажа. Во время нахождения косоура на своем месте нужно убедиться в горизонтальности выпилов, подготовленных для ступенек.
- Когда один косоур будет изготовлен и выверен, по его образцу нужно сделать следующий. Учтите, что косоуров в конструкции может быть 2, 3 или больше – все зависит от строения лестницы.
- Прошкурьте косоуры, а потом соедините друг с другом. Для этого надо проделать выпил в верхней и нижней частях, а затем закрепить их на толстой балке с использованием анкерных болтов. Косоуры также допустимо прикрепить и к стене.
- Далее нужно взять досчатые материалы для подступенек и распилить их в соответствии с проделанными расчетами. Получив заготовки, отшлифуйте их и прикрепите к косоурам на саморезы.
- Далее нужно заняться проступами. Доску так же нужно распилить в соответствии с чертежом, а затем отшлифовать. После этого их внешний край надо фрезеровать для получения покрытия полукруглой формы. Далее проступи надо прикрепить к выделенным для них участкам с помощью саморезов.
- Далее на шпильки присоединяем балясины и ставим перила.
Выбор материала для изготовления лестниц
Металлический каркас для лестницы обычно отделывают деревом
Нередко конструкцию делают из того же материала, из которого изготовлены стены здания. Каждый вид сырья имеет определенные ограничения по использованию.
Дерево
Монтаж деревянной лестницы рекомендован для двухэтажных частных домов. Это также хороший вариант конструкции для спуска в подвальное помещение (при условии, что воздух в нем не отличается высокой влажностью). Правила пожарной безопасности не рекомендуют производить установку деревянной лестницы в домах с числом этажей больше двух. Это связано с тем, что при аварийных инцидентах жильцам должно быть легко спуститься вниз до того, как конструкция прогорит. Рекомендуется выполнять все элементы изделия из древесины одного и того же сорта и степени обработки – это снизит вероятность скрипа и деформаций в процессе эксплуатации. Используемое сырье должно быть хорошо просушено. Чтобы конструкция служила долго, возле нее не стоит помещать обогреватели
Также важно беречь ее от обильного попадания влаги
Металл
Полностью деревянная винтовая лестница
Наиболее подходящее сырье для лестницы – толстая нержавейка. Используют и другие типы металлов, но они имеют недостатки: чугун тяжел, а хромированная сталь служит не столь долго, хотя и обладает выразительной фактурой. Иногда поверхность отделывают под мрамор, используя специальный порошковый состав.
Бетон
Конструкции из железобетона обычно монтируют в зданиях, построенных из того же материала. Поверхность такой лестницы можно отделать натуральным или искусственным камнем. Однако некоторые виды таких покрытий отличаются скользкостью. В таком случае на ступени монтируют пленку, нивелирующую этот эффект.
Общая информация
Для того чтобы самостоятельно смастерить сложную конструкцию, необходимо тщательно подготовиться к работе.
Конструктивные особенности
Изготовление деревянных лестниц своими руками предусматривает необходимость обустройства одного или нескольких пролётов (маршей), располагающихся между этажами. Каждый из них должен состоять из различных элементов, соединённых в единую конструкцию.
Основные части лестницы:
Разновидности изделий
Существует большое количество конструкций деревянных лестниц, которые можно возвести своими руками.
Самые популярные виды лестниц из дерева:
Производство и продажа вилочных захватов для лестниц
Завод ГПО предлагает купить захваты для лестничных маршей, изготовленные с соблюдением требований отечественных и международных требований отраслевого стандарта. Собственные производственные линии и квалифицированные инженеры позволяют изготавливать захваты для лестниц по индивидуальным параметрам.
Использование качественного сырья, соблюдение технических регламентов и контроль соответствия на всех этапах производства гарантирует высокое качество каждого изделия. Гибкое ценообразование от производителя без наценок и надбавок, привлекательная система скидок и рассрочек определяет выгоду сотрудничества. Получить более детальную информацию об условиях оформления заказа можно получить, связавшись с менеджерами по телефону +7 (3452) 69-22-90 или оставьте заявку в форме ниже.
Особенности подготовки
Как сделать простую деревянную лестницу своими руками, если ты новичок? С этим вопросом, в той или иной степени сталкиваются все начинающие мастера. Так вот, сначала разбираемся в том, какая конструкция нужна, потом рассчитывает элементы и параллельно изучаем профессиональную терминологию.
Перед тем как самому сделать деревянную лестницу, убедитесь, что вам это сооружение по плечу, а главное по карману
Виды деревянных лестниц
Винтовая лестница – как при расчетах, так и в процессе возведения для любителя винтовая конструкция считается самой сложной, если вы абсолютный новичок, то здесь лучше пригласить профессионала;
Винтовая деревянная лестница считается самой сложной в сборке
Маршевая лестница – здесь мы имеем дело с прямолинейным маршем, эти конструкции еще называют лестничными пролетами. Высота и ширина марша зависят от индивидуальных особенностей помещения, но сам по себе он прямой, без поворотов и изгибов. Для любителя, самый лучший вариант;
Самым доступным вариантом для любителя считается сооружение одномаршевой конструкции
Поворотные лестницы – в данном случае имеются в виду прямолинейные конструкции с одним или несколькими поворотами. С виду они кажутся сложными, но в действительности, если вы разберетесь, как сделать деревянную лестницу с одним маршем, то соединить несколько маршей через площадки будет несложно.
Любителю лучше монтировать поворотные конструкции через площадку
Профессиональная терминология
Без знания специальных терминов вам будет очень тяжело получить совет от мастера или объяснить продавцу в магазине, что именно вам нужно.
Расчет деревянной лестницы
В сети сейчас достаточно калькуляторов для расчета лестниц, но если доступа к интернету под рукой не оказалось, можно все прикинуть своими руками. Как рассчитать деревянную лестницу мы рассмотрим на примере.
Таблица соотношения величин ступеней, подступенков и наклона конструкции
- Замеряем расстояние между чистовым полом первого и второго этажей, предположим у нас получилось 2850 мм;
- Для расчета ступеней нам необходима высота подступенка. По правилам она составляет 15 – 20 см, мы возьмет 17 см. После чего делим 285 см, на 17 и у нас выходит 16,76;
- Для расчета глубины ступени существует 2 формулы – 2а+в= 64см, или другой вариант а+в= 47см. ( а – высота подступенка, в – глубина проступи);
- По нормам глубина проступи составляет 22 – 40 см. Подставляем наши 17 см подступенка и по формулам высчитываем. В нашем случае глубина проступи получится 30 см (с округлением);
Ориентировочные величины наклонов лестниц в разных помещениях
Замечено, что определенные соотношения величин конструкции дают весьма комфортную в эксплуатации лестницу
Как сделать винтовую конструкцию самостоятельно
Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.
Винтовая
Расчет винтовой лестницы на второй этаж
В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.
С центральной стойкой
Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

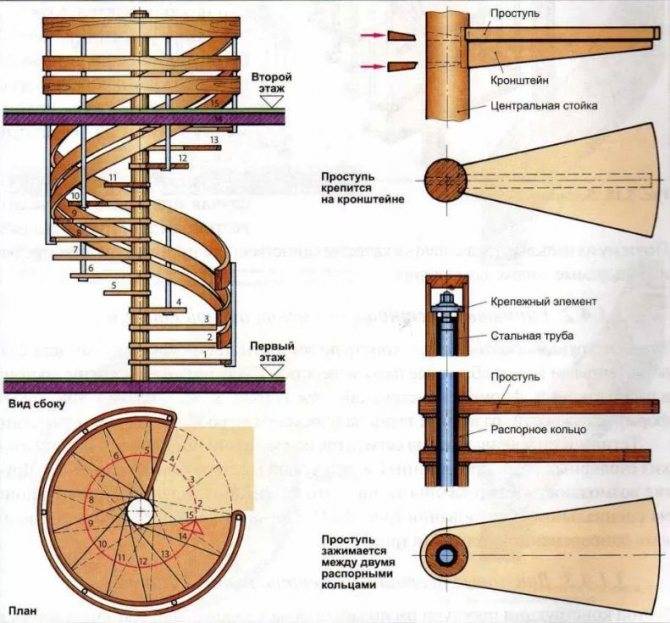

Схема расчета винтовой модели
Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.
Графическое построение и размеры
На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.
Размеры винтовых лестниц на второй этаж
При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).
Проект винтовой модели
Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже
| Высота лестницы (са) | Количество ступеней | Количество проступей | Диаметр лестницы (140, 150, 160, 170см) | Диаметр лестницы (180, 190, 200см) | |
| от | до | Угол поворота лестницы | Угол поворота лестницы | ||
| 210 | 235 | 9 | 10 | 270° | 202,5° |
| 235 | 260 | 10 | 11 | 300° | 225° |
| 260 | 285 | 11 | 12 | 330° | 247,5° |
| 285 | 310 | 12 | 13 | 360° | 270° |
| 310 | 335 | 13 | 14 | 390° | 292,5° |
| 335 | 360 | 14 | 15 | 420° | 315° |
Видео проект лестницы винтового типа
Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.
Установка сборных железобетонных лестниц
На фото — процесс установки лестницы
Сборный железобетон – лестницы, должны быть запланированы и внесены в рабочие чертежи еще на этапе проектирования строения. Их установку нельзя отнести на потом, так как нужно сооружать соответствующие проемы (четко вымерять высотные отметки, горизонтальные промежутки и зазоры для монтажа) и подавать элементы краном через открытый верх строения, то есть во время строительства. Плюс, обязательно учитывается нагрузка на фундамент, так как все элементы обладают внушительной массой.
Монтаж элементов выполняется силами трех людей, укладывающих их при помощи подъемного крана, вместе с ростом стен.
Процесс монтажа
Работа с шаблоном
Итак, вот основные рабочие этапы (инструкция), через которые проходит установка каждого марша:
- Первым делом при помощи измерительных приборов (читай, рулетки), еще до установки лестничных площадок, проверяют их габариты, и из прочной доски изготавливают временный шаблон, который формой и размерами повторит профиль устанавливаемых лестничных маршей.
- Далее, согласно полученным измерениям, на лестничных клетках выполняется разметка, по которой монтажники будут ориентироваться при установке площадок.
- По консолям наносится цементный раствор, краном подается площадка, укладывается на место и регулируется по расставленным меткам.
- Положение установленной площадки проверяется в плане и по вертикали. Если имеются расхождения, то при помощи ломиков выполняется корректировка, пока не будет достигнуто проектное положение.
Сборная бетонная лестница – установка марша
Далее строители переходят к монтажу самих маршей. Данные элементы подаются к месту установки при помощи того же крана, оснащенного четырехветьвевым стропом, две ветки которого должны быть укороченными. При перемещении таким способом, марш занимает положение под углом, который будет незначительно больше проектного.

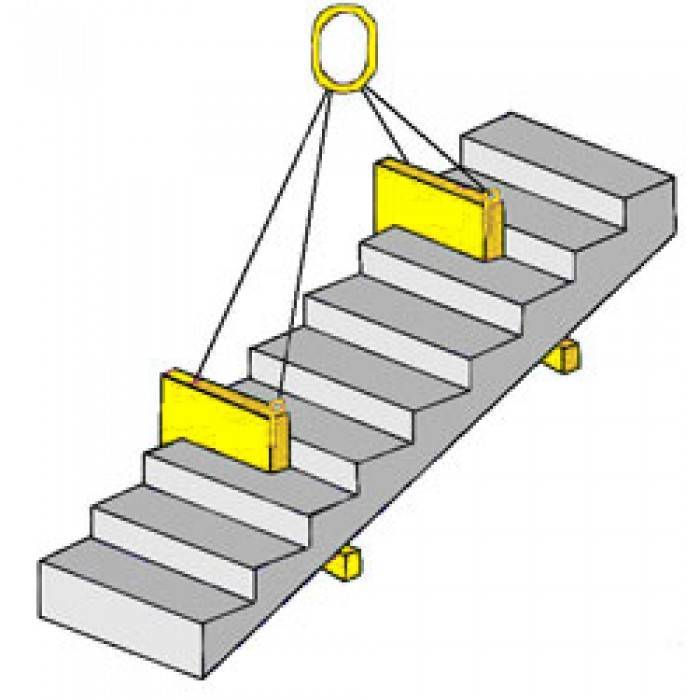

Вилочные захваты
- Итак, на консоль площадок укладывается постель из раствора, который накладывают и разравнивают кельмой.
- Двое монтажников занимают свои позиции – один на верхней площадке, второй на нижней.
- Первым принимает марш верхний рабочий, затем второй. Когда до площадки остается расстояние в 30-40 сантиметров, они прижимают деталь к стене.
- Далее подается команда крановщику и выполняется стыковка сначала нижнего узла, а потом и верхнего. Если попробовать идти в обратной последовательности, то велика вероятность, что марш заклинит, или он проскочит монтажные консоли.
- Также выполняется корректировка элемента ломиками – отцеплять стропы можно только после точной установки.
- Затем все стыки с площадкой заделываются бетонным раствором, и устанавливается инвентарное ограждение на время сушки.
Лестничные площадки
Если на лестничных клетках несущими стенами являются поперечные, то могут быть применены площадки 1ЛП, 2ЛП, ЛПФ. Эти модели входят своими краями и консолями в кладку стен.
Площадка 1ЛП может устанавливаться и по-другому, когда в качестве основного несущего элемента выступают стальные консольные кронштейны, называемые «стульями». Данные элементы должны быть жестко заанкерены в стены лестничной клетки.
Если речь идет о малоэтажном частном строительстве, то железобетонные сборные лестницы маршевые могут быть установлены в открытой лестничной клетке (нише). Иногда планировка подразумевает экономию пространства и тогда проект не предусматривает наличия лестничных площадок, а восхождение и спуск начинаются прямо с плит перекрытия.
Схемы с нестандартным опиранием
- Опорой для марша служит несущая перемычка или железобетонная балка (это может быть и ригель и прогон).
- Опирать марш непосредственно на перекрытия запрещается.
- Высота расположения перемычки подбирается таким образом, чтобы после установки марша, высота конечных ступеней была равна высоте его подступенков. А это значит, что проектировщики должны сразу учесть и толщину напольного покрытия, устраиваемого на лестничных площадках-перекрытиях.
Как крепить ступеньки к деревянной лестнице
Торцы ступеней пропитывается клеем, им же промазывается внутренняя поверхность прорези на одной тетиве. Ступень вставляется в паз и прижимается. Так поступают со всеми ступенями, затем, то же действие производят с другой тетивой. После высыхания клея для более надежной фиксации соединение дублируют шурупами. Шляпки заглубляют на 5-7 мм и потом декорируют либо заглушками, либо шпаклевкой. Еще один вариант крепления ступеней – это на металлические уголки, накладки или на изогнутые фигурно опоры. Тогда углубления на тетивах делают для них и фиксируют саморезами. Затем, на металлические крепления накладывают деревянные ступени, которые тоже закрепляют дюбелями с нижней стороны так, чтобы их не было видно.
Особенности конструкции

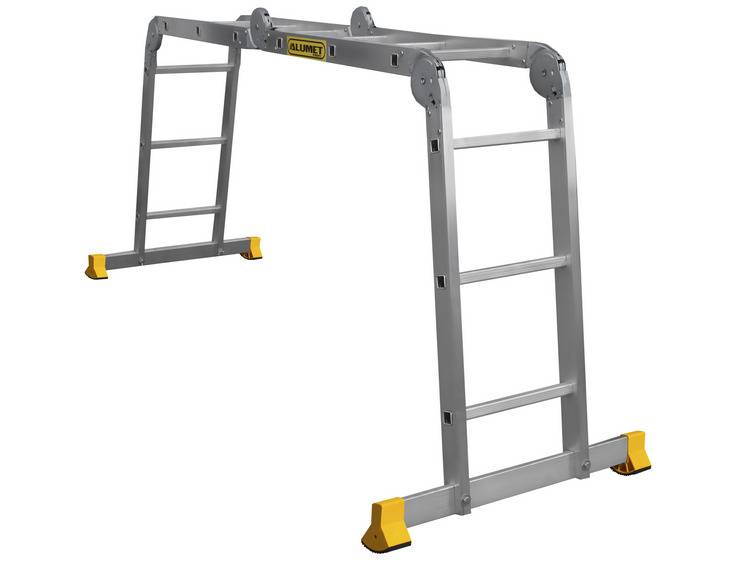

Лесенка трансформер состоит из 4 секций и может свободно использоваться во многих строительных сферах. Каждая секция длиною 1 м имеет 4 ступеньки. Материалом для изготовления являются сталь, дюралюминий и пластик. Главной особенностью такой конструкции считается возможность практически мгновенно изменить свою форму и превратиться:
Кроме того, существует еще один аналог широко используемой лестницы 4Х4 — это универсальная алюминиевая лестница-трансформер 4Х6.
Технические характеристики
Лестница 4Х4, собранная из четырех секций, является универсальной, многоцелевой системой, заменяющей одновременно несколько конструкций для выполнения определенных строительных работ на высоте. Основные эксплуатационные свойства:
- Максимальная нагрузка на ступеньку — 150−260 кг.
- Высота подмости для работы — 1,2 м. В комплект может входить настил для материала, инструмента и рабочего.
- Длина в форме приставной лестницы составляет 4−4,4 м.
- Высота стремянки — 2,2 м. Может комплектоваться полкой для мелкого инструмента.
- Ширина лестниц — 500−700 мм.
- Расстояние между ступеньками — 300 мм.
- Лестница может изготавливаться из стеклопластика (для бытовых нужд), дюралюминия и стали.
Вспомогательное оборудование
Трансформирующуюся универсальную лестницу можно легко усовершенствовать, отдельно приобретая дополнительные элементы, предназначенные специально для нее. Как показывает практика, о таких деталях могут знать не все профессиональные строители, а тем более обычные потребители. Вот только несколько главных элементов:
Для производства работ на мягком грунте лестница трансформер 4Х4 может комплектоваться широкими опорными пластинами с острыми шипами.
Преимущества и безопасность
Раскладывающиеся лесенки, по сравнению с другими конструкциями, предназначенными только для каких-либо конкретных действий, имеют перед ними следующие преимущества:
Но все же при всех достоинствах трансформирующейся лестницы, работая с ней, рекомендуется соблюдать необходимые меры безопасности:
- Лестницу нельзя опирать при работе на трубы, столбы и практически на все предметы с округлой формой.
- С целью увеличения высоты нельзя подставлять под стойки какие-либо посторонние предметы.
- Не рекомендуется становиться на верхнюю площадку трансформеров, собранных литерой Г.
- Нельзя превышать расчетную нагрузку ступенек.
Сфера использования
Область, где используется универсальная лестница 4Х4, довольно обширная. Она применяется при ремонтных и строительных работах. Используя ее в виде строительных подмостей, можно вести оштукатуривание и малярные работы внутри дома, а также отделку наружных фасадов и мойку окон.

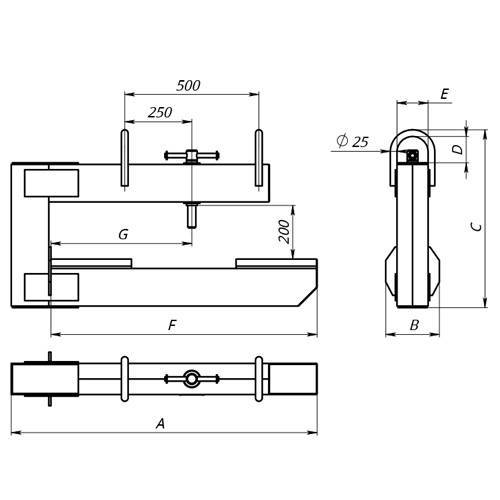

Конструкции и классификация

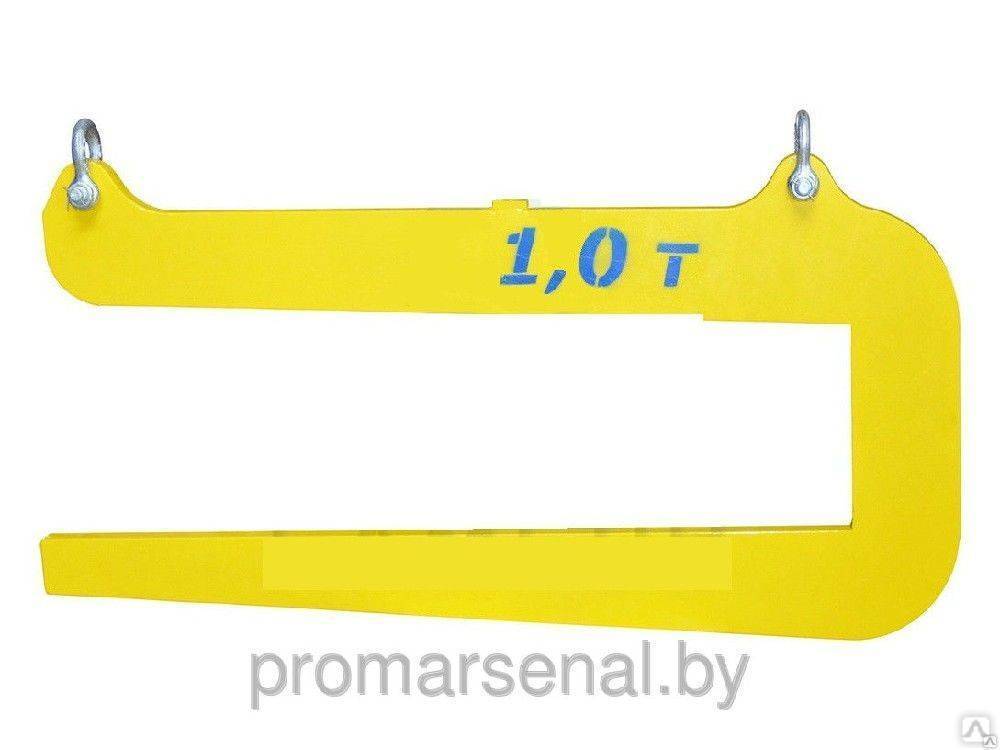

Все разновидности захватов для лестничных маршей представляют собой С-образную траверсу, зев которой рассчитывается на определённую ширину марша и вес строительной конструкции. Учитывая всесезонный характер применения, вилки захватов изготавливаются из толстолистовой (от 10 мм) строительной стали марок С245 или С255 по ГОСТ 27772-88, отличающиеся повышенным содержанием марганца, что придаёт материалу прочность, в том числе, и при пониженных температурах окружающего воздуха. Данные стали характеризуются также хорошей свариваемостью: это облегчает ремонт и модернизацию.
Решающим конструктивным фактором при проектировании захватов для монтажа железобетонных лестниц является минимальный запас прочности, который не менее, чем вдвое должен превосходить предел текучести стали вилочного захвата.
Технология производства включает в себя горячую листовую штамповку с исключением концентраторов напряжений, которые возникают при нагружении захвата изгибающим моментом.
Захват для лестничного марша состоит из следующих деталей:
- Вилки.
- Двух крепёжных скоб, симметрично привариваемых к верхней полке.
- Фиксирующего винта, который устанавливается посередине между скобами, и снабжается трапецеидальной или упорной резьбой.
- Ограничивающей цепи, которая прикрепляется со стороны открытого зева вилки.
В некоторых исполнениях захватов для маршей вместо крепёжных скоб предусматриваются полукруглые выступы с отверстиями, куда вставляются овальные кольца стропов. После установки в эти отверстия кольца завариваются. Выбор типоразмера определяется видом такелажного приспособления. При наличии крюка удобнее работать с захватами, имеющими скобы, при наличии удлинителей – с кольцами.
