Заточка цепей бензопил своими руками

Альтернативные варианты

На российском рынке имеется широкий ассортимент вспомогательного оборудования, позволяющего подобрать напильник или приспособление для заточки цепи разной комплектации и ценового уровня. Лучшим качеством отличается продукция ведущих производителей бензопильной техники.

Значительную часть предложений составляют фирменные комплектующие к разным моделям заточных станков. Такие напильники не имеют хвостовиков и рукояток, поэтому для ручной заточки не пригодны. Штучные изделия могут продаваться отдельно или в комплекте с шаблонами, оправками, державками или другим дополнительным оборудованием.

Видео: как затачивать цепь бензопилы напильником

Обзор популярных точилок

В продаже имеется большое количество станков для заточки цепей, которые, по сути, отличаются только названием и фирмой производителем. С технической точки зрения, большинство станков которые можно встретить в продаже практически ни чем не отличаются. Это касается только бытовых моделей, в ценовой категории до 4000-5000 рублей.

Кратон CSS-180

Основные характеристики станка:

• мощность 180 ватт;
• угол поворота направляющей для цепи, 35 градусов в левую и правую сторону;
• рабочее напряжение 220 вольт;
• диаметр посадочного отверстия диска 10 мм;
• максимальный диаметр круга 100 мм;
• частота вращения 3000 об/мин.

Станок оборудован прозрачной пластиковой защитой. Основание устойчивое, литое из сплава алюминия.

Отличается малыми габаритами и весом. Собран в России, но детали поставляются из Китая. Данная модель относится к бытовым, а значит, не предназначена для выполнения больших объемов работ. Стоимость в пределах 3000 рублей. Аналогичные станки можно встретить под брендами Калибр, Вихрь, Rezer, Орегон.

ANAB X1

Профессиональный автоматический аппарат ANAB X1 имеет следующие характеристики:

• мощность заточного двигателя 0,3 кВт;
• пневматика 6 бар;
• питание 220 вольт;
• угол заточки 35 градусов;
• угол поворота 28 градусов;
• шаг затачиваемых цепей 1/4″, 325″, 3/8″, 404″.

Ниже можно посмотреть видео о том, как работает станок ANAB X1.

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках.
Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз.
Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок.
Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.

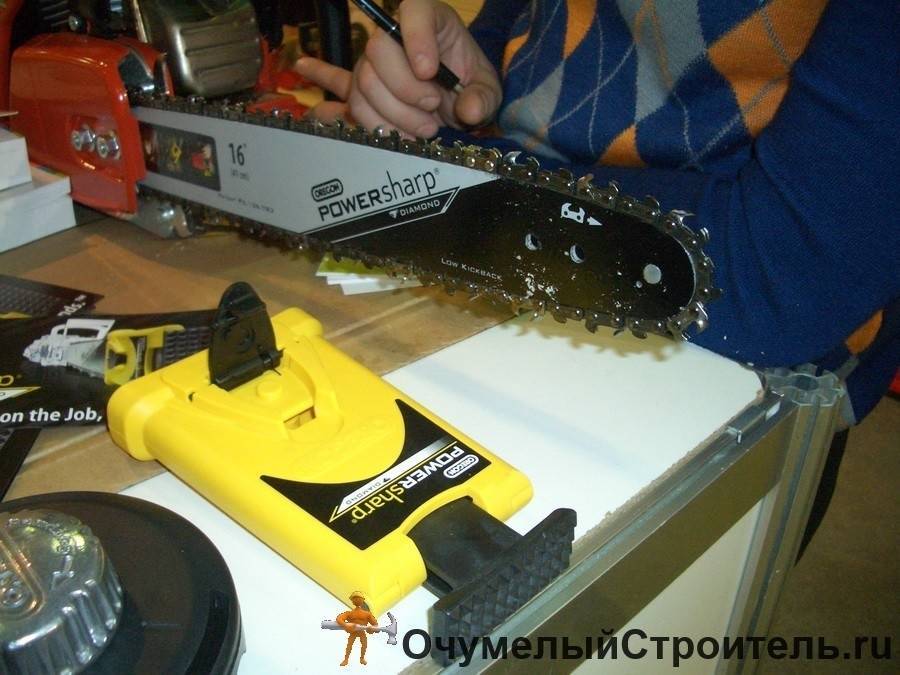

2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Особенности заточки цепи бензопилы

Но, что делать тем людям, которые проживают в небольшом посёлке, где нет подобных сервисов, а специально ехать для этого в ближайший город дорого, долго и неудобно.

В общем, причин для самостоятельной заточки цепи бензопилы достаточно и поэтому нужно разбираться с особенностями этого процесса. То есть, научиться, как в условиях дома выполнить заточку износившейся цепи своими руками.

Для чего нужно затачивать цепи

В принципе, такой вопрос не требует разъяснений, так как все прекрасно понимают, что работать тупым инструментом, долго и неудобно, но помимо этого, существуют и другие аспекты проблемы, которые известны только специалистам.

Плюс ко всему, по технологии эксплуатации бензопил любые работы должны начинаться только с заточенными цепями, так как при распиловке древесины тупым инструментом снижается не только КПД, но и сильно изнашиваются механизмы бензопилы.

Проще говоря, приступая к любой работе, цепь бензопилы должна быть острой, а сам инструмент исправным

По утверждениям профессионалов наточенная цепь имеет намного большую важность, чем мощность мотора инструмента

Сама процедура заточки бензопилы не слишком сложная даже своими руками, естественно, при наличии определённого опыта и инструмента. Но при этом нужно учитывать и особенности геометрии зубьев цепи, что в значительной степени затрудняет работу.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.Станок бывает двух видов:

1. Механический.
2. Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Как часто надо затачивать цепь на бензопиле?
