Баббиты

Стоимость баббита

Рассмотрим стоимость данного сплава на территории РФ. Цена напрямую зависит от свойств баббита, от его марки. Так, средняя цена свинцового баббита Б16 — около 350 тыс. рублей/тонна. Стоимость сплава марки Б83 — около 1,3 млн рублей/тонна.

Если рассматривать рынок вторсырья, то 1 кг баббитового металлолома можно сдать за максимальную цену 500-600 руб./кг. В основном подобные сплавы выкупают для их последующей утилизации, ведь более ненужные подшипники могут нанести непоправимый вред экологии, так как кадмий, свинец, сурьма — это в прямом смысле слова яды для окружающей нас природы.

Смотреть галерею

Баббитовые сплавы — далеко не современное изобретение. Однако они и в наши дни все так же актуальны в механике, а именно — в производстве подшипников. Наблюдается это из-за того, что именно баббиты долговечны, износоустойчивы, быстро и плотно притираются к детали, обеспечивают бесшумность при трении и, благодаря своей низкой теплопроводности, исключают перегрев двигателя. Кроме того, производители предлагают десятки различных марок баббитов, каждая из которых соответствует определенной разновидности как подшипника, так и целого двигателя машины.

Отслаивание – баббит

Отслаивание баббита определяют также с помощью керосиновой пробы.  

Отслаивание баббита относится к дефектам заливки подшипников и происходит в результате окисления поверхности полуды и недостаточного нагрева вкладышей перед заливкой.  

Отслаивание баббита относится к дефектам заливки подшил-ников и происходит в результате окисления поверхности полуды и недостаточного напрева вкладышей перед заливкой.  

Проверка отслаивания баббита от тела вкладыша производится керосином. Для этого вкладыш опускают в керосин, затем вынимают его, обтирают и рукой нажимают на заливку. При неплотном прилегании баббита к вкладышу в щели попадает керосин, а при нажатии на слой баббита керосин будет выступать.  

При отслаивании баббита, большой площади выкрашивания и малой толщине оставшегося белого металла подшипники перезаливают. Перезаливка подшипников – ответственная операция, выполняется она квалифицированными слесарями или поручается специализированным заводам.  

При наличии выкрашиваний, трещин и отслаиваний баббита вкладыши обычно перезаливают.  

Местные дефекты баббитового слоя ( вмятины, раковины, задиры, трещины) и небольшие отслаивания баббита от тела вкладыша устраняют разделкой и наплавкой. Наплавленные подшипники обрабатывают на токарном или карусельном станке, а при небольшом объеме наплавки – вручную по шаблону напильником и шабером.  

Службой металлов и сварки предприятия Донбассэнерго-наладка выполнена работа по определению возможности применения ультразвука для выявления отслаивания баббита от вкладышей подшипников. В начальной стадии работы проведен анализ литературных источников, который показал, что подобных работ по контролю качества заливки подшипников практически не проводилось.  

Качество заливки или наплавки определяют наружным осмотром с целью обнаружения раковин, пористостей, инородных включений, отслаивания баббита, а также проверкой размеров наплавленного слоя.  

В процессе капитального ремонта, если зазор между втулкой подшипника и шейкой вала превышает допускаемую величину или обнаружено отслаивание баббита от стенки втулки, ее перезаливают. Эту операцию легко выполнить в любой ремонтной мастерской. Сначала выплавляют старую заливку, нагрев втулку подшипника в печи до 350 С. Перед заливкой нового слоя баббита внутреннюю поверхность втулки очищают и облуживагот, потому что баббит не пристает к стенкам втулок из черных металлов. Для механического сцепления баббита со стенками втулки в ней проточены канавки трапецеидального сечения.  

В процессе капитального ремонта, если зазор между втулкой подшипника и шейкой вала превышает допускаемую величину или обнаружено отслаивание баббита от стенки втулки, ее перезаливают. Згу операцию легко выполнить в любой ремонтной мастерской. Сначала выплавляют старую заливку, нагрев втулку подшипника в печи до 350 С. Перед заливкой нового слоя баббита внутреннюю поверхность втулки очищают и облуживают, потому что баббит не пристает к стенкам втулок из черных металлов. Для механического сцепления баббита со стенками втулки в ней проточены канавки трапецеидального сечения.  

К основным видам изяосов и повреждений шатунов относятся износ втулки верхней головки шатуна, а также износ, выкрашивание, трещины, наволакивание и отслаивание баббита вкладышей нижней головки шатуна.  

Большая разница в значениях коэффициентов линейного расширения материала корпуса вкладыша и баббитовой заливки приводит к появлению натяжений в местах спая, что иногда является причиной отслаивания баббита от вкладыша. Поэтому при выборе материала вкладыша и марки баббита необходимо учитывать значения коэффициентов линейнего расширения.  

Необходимость ремонта подшипников скольжения возникает при следующих неисправностях: искажение первоначальной геометрической формы поверхностей трения; появление задиров и рисок на поверхностях трения частичное либо полное выплавление или отслаивание баббита; образование трещин.  

Подшипники скольжения ремонтируют в случае: искажения поверхности трения по сравнению с первоначальной геометрической формой; появление задиров и рисок на поверхности трения; частичного или полного выплавления, а также отслаивания баббита; образования трещин.  

Стандарты

Марки баббита Б88, Б83, Б83С, Б16, БН и БС6 изготавливаются по единому ГОСТу 1320-74. В этом стандарте указан химический состав, допустимое количество примесей, размеры и форма чушек, требования к безопасности. Согласно ГОСТу, по требованию заказчика некоторые компоненты могут быть заменены, также может быть изменена форма слитков.

В состав этих сплавов входят металлы, вредные для человека — это свинец, сурьма. Свинец относится к 1 классу опасности, сурьма — ко 2 классу. Свинец действует на нервную систему, кровь, сосуды, сурьма оказывает раздражающее действие. Поэтому работы с этими антифрикционными материалами (расплавление, заливку подшипников) необходимо проводить, используя средства защиты: сухую спецодежду, респиратор «Лепесток», валяную или кожаную обувь, рукавицы. На эти средства также существуют свои ГОСТы. Хранят антифрикционный сплав в закрытых проветриваемых помещениях. Также в ГОСТе прописаны условия эксплуатации, для которых приспособлена та или иная марка баббита.

Кальциевые баббиты производятся по другому стандарту — ГОСТу 1209-90. Это сплавы под марками БКА, БК2, БК2Ш и БК2Ц.

Лом этого материала должен отвечать ГОСТу 1639-2009. Под действие этого стандарта попадают кусковой лом баббита (только оловянных разновидностей), кусковой лом свинцовых разновидностей (к нему добавляют отходы типографских сплавов), стружка оловянных баббитов и смешанная стружка.

Купим баббит Б16, баббит Б83

Баббит — антифрикционный сплав на основе олова или свинца, предназначенный для использования в виде слоя, залитого или напыленного по корпусу вкладыша подшипника. Сплав был изобретен еще в 1841 году в Англии Чарльзом Баббитом и назван в его честь. Баббиты имеют низкий коэффициент трения, хорошую износостойкость, достаточную пластичность и способность держать смазочные материалы. Несмотря на давнюю историю своего появления, этот сплав очень популярен и в настоящее время, в особенности при производстве подшипников. Благодаря довольно низкой температуре плавления, баббитовое покрытие способствует хорошему притиранию трущихся поверхностей.

Баббиты по своему составу подразделяются на оловянные, свинцовые и кальциевые. Однако наибольший интерес представляют именно оловянные баббиты в виду их превосходных антифрикционных свойств и хорошой работы в условиях интенсивных нагрузок. Приблизительно в два раза дольше изнашиваются оловянные баббиты по сравнению со свинцовыми.

Наиболее распространённые варианты сплава баббита:

-90 % олова, 10 % меди; -89 % олова, 7 % сурьмы, 4 % меди; -80 % свинца, 15 % сурьмы, 5 % олова;

Баббиты маркируются в зависимости от состава — баббит Б16, баббит Б83 и т.д.

Сплав баббит достаточно часто встречается в пунктах приема цветного лома. Наличие в нем дорогого олова обуславливает тот факт, что у баббита цена за кг довольно высокая. Именно поэтому многие готовы сдать его и получить за это неплохие деньги. При этом лишь некоторые фирмы могут похвастаться грамотной организацией процесса приема и честной оценкой сдаваемого лома. Наша фирма с помощью спектрального анализатора Niton может очень точно определить состав сплава баббита и произвести профессиональную оценку его стоимости.

занимается приемом баббита Б16, баббита Б83 по конкурентной цене за кг.

Марки баббитов

Баббит Б 16 — сплав, состоящий из следующих элементов: Sn (15-17 %); Sb (15-17 %); Cu (1,5-2,0 %); Pb (остальное) — для моторно-осевых подшипников электровозов, путевых машин, деталей паровозов и другого оборудования тяжелого машиностроения. Относится к свинцовооловянистым баббитам. Введение меди в сплав повышает твердость и вязкость. Легирование баббитов никелем, кадмием, мышьяком повышает прочность основы и позволяет снизить содержание олова. Мышьяк же добавляют для улучшения жидкотекучести и измельчения зерна.

Баббит 16 дешевле , но и антифрикционные, механические свойства у него низкие. Такие баббиты в условиях механических нагрузок хрупки и склонны к образованию трещин, поэтому и применяют их в ненагруженных условиях работы. Наша компания может предложить вам наиболее выгодные цены на лом баббита Б 16, Б 83, самоплава баббита

Баббит 16 популярен в подшипниках электровозов, тепловозов, пароходов. Также баббит Б-16 активно применяют для подшипников дизелей малого оборота, дробилок, прокатных станов, шаровых и трубных мельниц, производства паровых турбин, гидротурбин, компрессоров, подъемников, электродвигателей, генераторов.

Подшипники из баббита нашли широкое применение и используются повсеместно. Сдавая старые подшипники, содержащие лом баббитов мы снижаем вредную нагрузку на окружающую среду. Кроме того, на этом можно хорошо заработать — фирмы ведущие прием баббитов предлагают хорошую цену. ООО «ВеКо» всегда готова купить баббит любыми партиями и может похвастаться прозрачными и конкурентными ценами на лом.

Покупаем баббит! Цена высокая!

Баббит Б83 — один из наиболее популярных сплавов, состоящий из следующих элементов: Sn (83 %); Sb (11 %); Cu (6 %). Баббит этой марки применяют на производстве трущихся деталей и подшипников, которые эксплуатируются на средних нагрузках и высоких скоростях. Преимущественно в данную категорию входят подшипники стационарных и судовых паровых двигателей, подшипники турбокомпрессоров, дизелей низкого оборота, турбин, компрессоров и других изделий. При всех своих достоинствах баббит 83 имеет один большой недостаток — в нем велико содержание дефецитного олова, зато стойкость к износу намного выше остальных марок.

В производстве, как правило, можно встретить баббит в чушках, проволоку баббита и порошок баббита.

Прием бабита ведется фирмами специализирующимися на покупке металлолома. Мы всегда готовы купить баббит, вы же можете прилично заработать на этом. ООО «ВеКо» ведет прием лома бабита по высоким ценам. Мы также предоставляем услугу самовывоза металлолома, которая позволит не думать о лишних заботах и сдать лом баббита без лишних хлопот.

Свойства и применение баббита

Базальтовый картон. описание, свойства, виды, применение и цена базальтового картона

Так как баббит является суммой нескольких металлов, в том числе олова и свинца, значит, свойства его будут совокупность свойств этих элементов:

• олово и свинец являются мягкими пластичными металлами и это идеальная основа для твердых вкраплений. Мягкая основа же сплава обусловливает плотное прилегание к детали к валу;
• основное достоинство сплава – антифрикционность, то есть устойчивость к трению;
• высокая степень теплопроводности – за это в сплаве отвечает олово, в итоге подшипник защищен от коррозии и перегревания;
• для наделения сплава определенными свойствами (прочность, противоударность, антикоррозийность), в сплав добавляются дополнительные «присадки»: медь, никель, сурьма, натрий, мышьяк, кадмий, теллур и др.
• Существуют сплавы с доминирующей ролью олова, свинца, цинка, алюминия и кальция.

Применение баббита напрямую зависит от марки сплава. БМ используется для изготовления шатунных подшипников. Такие подшипники используются в тракторах.

Баббит б-88 нашел свое применение в коренных подшипниках, которые подходят для деталей, эксплуатируемых при больших скоростях и весомой динамической нагрузкой. Примерами могут служить быстроходные и среднеоборотные дизели.

Баббит б-83 справляется со средними нагрузками, а вот сплав марки баббит б-16 широко внедрен в тяжелое машиностроение.

Антифрикционные сплавы являются не дешевым материалом, и в этой связи баббит самый доступный

Специфика применения баббита

Для каждой разновидности деталей необходима своя марка сплава-баббита:

• Шатунные подшипники (стык поршня и коленчатого вала) — марка БМ. Используются для тракторов. Требуют замены на новые через каждую тысячу километров пробега.
• Коренные подшипники — применение баббита Б88, созданного специально для высоких скоростей, больших динамических нагрузок. Поэтому данную марку успешно применяют для среднеоборотных и быстроходных дизельных двигателей.
• Подшипники для судовых водопроводов, компрессоров — разновидность БН, идеальная для средних нагрузок и скоростей.
• Тяжелое машиностроение — отлично подойдут свойства баббита сорта Б16.

Форма поставки оловянных баббитов:

1. Баббиты должны быть изготовлены из первичных и вторичных металлов в виде чушек массой не более 22 кг.
2. Форма чушек баббита Б83, Б83С, Б88 должна соответствовать указанной на чертеже. Размеры на чертеже указаны для изготовления изложниц. Допускаемые отклонения по размерам изложниц должны соответствовать 10-му классу точности по ГОСТ 26645. По согласованию изготовителя с потребителем допускается изготовление чушек баббитов других форм.
3. Поверхность чушек баббита должна быть чистой, без шлаковых загрязнений. Допускаются цвета побежалости.
4. В изломе чушек баббит должен быть однородным, без окислов, шлака и других инородных включений.

Условия применения оловянных баббитов:

Марка	Характеристика нагрузки	Удельное давление, p, кгс/см2	Окружная скорость V, м/с	Напряженность работы P*V, (кгс/м)/(см2*с)	Рабочая температура, град. C
Б88	Спокойная ударная	200, 150	50	750	75
Б83	Спокойная ударная	150, 100	50	750, 500	70
Б83С	Спокойная ударная	150, 500	50	750, 500	70

Физико-механические свойства оловянных баббитов:

Марка	Плотность, г/см 3	Твердость по Бриннелю НВ 5/62, 5/60, НВ 2, 5/15, 6/60 при 20 град. С	Предел текучести при сжатии, кгс/мм2	Предел прочности при сжатии, кгс/мм2	Температура начала расплавления, град. С	Тепература плавления, град. С	Температура заливки, град. С
Б88	7,35	27,0-30,0	—	—	—	320	380-420
Б83	7,35	27,0-30,0	8,0-8,5	11,0-12,0	240	370	440-460
Б83С	7,4	27,0-30,0	—	—	230	400	440-460

Среди баббитов лучшими антифрикционными свойствами обладают оловянные. Они применяются для подшипников ответственного назначения, когда от антифрикционного материала требуются минимальный коэффициент трения, высокая износостойкость и вязкость. По сравнению с баббитами на основе свинца износ оловянных баббитов в два раза меньше. Все оловянные баббиты содержат в своем составе сурьму и медь, а баббит Б88 дополнительно легирован кадмием и никелем. Структура оловянных баббитов состоит из мягкой основы (раствора сурьмы в олове) и равномерно распределенных в ней твердых частиц химического соединения SnSb. Таким образом, сурьма упрочняет мягкую основу баббитов и создает включения высокой твердости. Добавка меди дополнительно увеличивает твердость оловянных баббитов (за счет образования твердых включений Cu 3 Sn и препятствует ликвации по плотности. Незначительные добавки кадмия и никеля не образуют новых составляющих в структуре баббита Б88, но уменьшают размеры кристаллитов химического соединения. Недостаток оловянных баббитов — высокое содержание дорогого и дефицитного олова.

Что такое баббит, и где его применяют

Баббит — это мягкий сплав, в составе которого присутствуют частицы твердых металлов. Используется в качестве твердой смазки в подшипниках и деталях трения.

При заливке или напылении сплава на внутреннюю сторону вкладыша подшипника образуется кольцо, которое при постоянной подаче масла повышает износостойкость деталей.

Основой антифрикционного сплава служат олово и свинец, обладающие высокой теплопроводностью и низким коэффициентом трения.

В зависимости от предназначения, в сплав добавляют:

• медь:
• сурьму;
• кальций;
• алюминий и т.д.

Баббиты по составу основного сырья делятся на три категории:

• свинцовые;
• оловянные;
• кальциевые.

Свинцовые сплавы

Баббиты из свинца наиболее распространены из-за своей дешевизны, применяются для заливки деталей, не подверженных сильной нагрузке.

По составу добавок маркируются:

• Б16;
• БН;
• БС6.

Основной состав сплава марки Б16 – это свинец. Цифра 16 обозначает процент содержания олова, дополнительные примеси – медь и сурьма.

Особенностью этого баббита является способность выдерживать высокие температуры в течение длительного времени.

Главный недостаток – при больших нагрузках и вибрации сплав трескается и крошится.

В основном используется для заливки подшипников железнодорожного и водного транспорта, во время эксплуатации которых их часто меняют.

Также баббит Б16 можно найти в:

• подшипниках маломощных дизельных моторов;
• мельницах шарового и трубного типа;
• турбинах, вращающихся под давлением пара или воды;
• компрессорах;
• дробильных установках.

БН – баббит, который можно использовать вместо Б16, в нем также присутствует до 11% олова и 5 дополнительных веществ:

• сурьма (до 15%);
• медь;
• кадмий;
• мышьяк;
• никель.

Свинцовый сплав БС6 выдерживает ударные нагрузки и востребован в деталях тракторных двигателей.

Дорогостоящие оловянные баббитовые сплавы

Маркировка по ГОСТ:

• Б88;
• Б83;
• Б83с.

Оловянные сплавы дороже. По физическим и антифрикционным свойствам они превосходят свинцовые.

Самый популярный сплав марки Б83, в основной состав которого входит до 85% олова, сурьма и медь.

Широко применяется в подшипниках, вращающихся на высокой скорости при средних нагрузках.

Высокая износостойкость продлевает срок службы оборудования, но, так же, как и баббит Б16, Б83 не выдерживает ударных нагрузок и вибраций.

Применяют в механизмах, принцип работы которых основан на турбинном вращении.

Это могут быть:

• подшипники паровых двигателей;
• турбокомпрессоры;
• дизельные двигатели с низкими оборотами.

Б88 – самый дорогой оловянный сплав баббита. Из маркировки следует, что средний процент содержания олова – 88%. Выдерживает не только высокие температуры, но и устойчив к высоким динамическим нагрузкам и вибрационным ударам. Активно используется в тяжелом машиностроении и в других отраслях, связанных с громоздкими вращающимися механизмами.

Кальциевые баббиты

Свинцово-кальциевые сплавы производят под маркировкой:

• БКА;
• БК2;
• БК2Ц;
• БК2Ш.

Данные баббиты используют в основном в подвижных механизмах железнодорожного транспорта, а также для заливки коренных и шатунных подшипников дизельных и газовых двигателей.

Разновидности и марки сплава

Разновидности-марки баббитов представлены тремя типами — в зависимости от металла-основы:

1. Кальциевый. Хоть и его основой является свинец, сплав получил свое название по одному из составляющих — в составе также присутствует кальций и натрий. Эти элементы отличают данный баббит самой недорогой ценой, придают ему повышенную теплопроводность и плотность. Но при этом такой сплав быстрее окисляется, что не прибавляет ему износоустойчивости. Поэтому кальциевый баббит в большинстве случаев используют во вкладышах рам вагонов, как грузовых, так и пассажирских — там их чаще всего проверяют и при необходимости быстро заменяют.
2. Оловянный. Основой данного баббита служит олово, которое отличается высоким коэффициентом трения, большой износоустойчивостью и пластичностью, повышенной коррозийной устойчивостью. Этот сплав примерно в два раза крепче своих «собратьев». Поэтому данная марка баббита незаменима для подшипников, на которые приходится максимальная нагрузка и возлагается важная роль. Область их применения — различные малооборотные двигатели. Кроме олова, в этом сплаве присутствует либо кадмий и никель, либо сурьма и медь. Недостатком оловянного баббита будет только его самая высокая среди данных сплавов цена.
3. Свинцовый. Мягкими составляющими здесь выступают свинец и сурьма — 87 % и 13 % соответственно в данном сегменте. Твердый элемент сплава — это кристаллическая сурьма (5 % уже от общего объема). Данный баббит не выделяется эластичностью, оттого и используется для производства не самых нагруженных подшипников. Однако при этом он замечателен тем, что отлично переносит высокотемпературный нагрев элемента. Стоит отметить, что такие баббиты более других подвержены коррозии. Их стезя — дизельные моторы тракторов и автомобилей.

Марки свинцового баббита — Б16 (свинец — основной элемент), БС6, БН (свинец, олово, никель, медь, мышьяк, кадмий, сурьма). Они, как и оловянные, произведены по ГОСТ 1320-74. Кальциевые сплавы соответствуют ГОСТ 1209-90; их разновидности — это БК2, БКА, БК2Ц, БК2Ш. Марки оловянного баббита — Б83, Б83С (небольшое добавление свинца), Б88. Разновидность Б83, к примеру, — это 80 % оловянной составляющей, 12 % сурьмы, 6 % меди и, в среднем, по 0,1 % висмута, свинца, железа, мышьяка, алюминия. А Б6 — это 88 % свинца, 0,3 % меди, 0,1 % железа, небольшая доля цинка и мышьяка.

Разновидности и состав

Баббиты — это общее название таких антифрикционных материалов. По составу они могут быть разными, выделяют оловянный, свинцовый и кальциевый баббиты. Характеризуются они допустимым рабочим давлением, рабочей температурой, рабочим механическим напряжением. На свойства баббитов существенно влияют твердые включения, основой для которых выступают мягкие металлы — олово и свинец.

Каждая добавка играет свою роль:

• никель — повышает износостойкость;
• медь — увеличивает твердость и ударную вязкость;
• сурьма — делает сплав более прочным;
• кадмий — противостоит коррозии.

Оловянных баббитов также существует несколько марок, среди которых — Б88, Б83, Б83С, SAE11, SAE12, ASTM2. Используют их для подшипников, которые подвергаются интенсивной нагрузке. В качестве твердых добавок в оловянные сплавы входят сурьма, кадмий, медь или никель. Из-за высокой износостойкости эти баббиты самые дорогие.

К свинцовым сплавам относятся Б16, БН, БСб, БКА, БК2, БК2Ш, SAE13, SAE14, ASTM7, SAE15, ASTM15. Они мягче, чем оловянные, обычно состоят из свинца и сурьмы в соотношении 87% к 13%, и обладают сравнительно низкой эластичностью, поэтому применяются для малонагруженных подшипников, используемых при высоких температурах, например, в дизельных моторах и прокатных станах.

Кальциевый сплав также имеет в своей основе свинец, его особенность — добавки кальция и натрия. Сплавы с кальцием используются для железнодорожных подшипников, которые сравнительно часто проверяют и меняют, так как кальциевая разновидность не обладает высокой износостойкостью.

Существует много марок этого материала, различающихся составом, но основных и наиболее часто применяемых около десяти. Состав и свойства распространенных марок влияют на то, как применяют эти сплавы.

• Б-88 — 88% олова, сурьмы, кадмия. Это один из дорогих видов сплава, используется он в коренных подшипниках, которые должны выдерживать большие нагрузки и высокие скорости.
• Б-83 — 83% олова, 11% сурьмы, 6% меди, применяется для средненагруженных подшипников, допустимое давление — 10-15 МПа, используется в механизмах, работающих на больших скоростях (более 1000 оборотов в минуту).
• Б-16 — 15-17% олова, 15-17% сурьмы, 1,5-2% меди, остальное — свинец, применяется в подшипниках паровозов, электровозов, путевых машин, допустимое давление — до 10 МПа, применяется для заливки нерабочей верхней части подшипника, когда нижняя часть залита баббитом Б-83.
• СОС6 — 5,5-6,5% цинка, 5,5-6,5% сурьмы, остальное — свинец, используется при больших нагрузках (больше 20 МПа), при температуре более 300 С, в подшипниках дизельных двигателей.
• БМ — только для шатунных подшипников, которые устанавливают, например, на трактора. Такие детали меняют через каждые 1000 км, но масса баббита в них небольшая, поэтому деталь стоит сравнительно недорого.
• БН — для деталей, используемых на средних скоростях, например, в судовых водопроводах, компрессорах.

Баббит Б-83

Баббиты (подшипниковые сплавы)

Баббиты — белые легкоплавкие антифрикционные сплавы на основе олова или свинца. Применяются для заливки вкладышей подшипников скольжения различных машин. Основные требования, предъявляемые к антифрикционным сплавам, определяются условиями работы вкладыша подшипника. Антифрикционные сплавы должны иметь высокую износостойкость и малый коэффициент трения между валом и подшипником; достаточную пластичность для лучшей прирабатываемости к поверхности вала; твердость, достаточную для вкладыша как опоры вала, но не вызывающую сильного износа самого вала; обладать микрокапиллярностью, т.е. способностью удерживать смазочные материалы. Указанные требования обеспечиваются неоднородной структурой антифрикционных сплавов, состоящей из мягкой основы с равномерно распределенными в ней твердыми включениями. При вращении вал опирается на твердые частицы, обеспечивающие износостойкость и способность воспринимать сравнительно высокие удельные давления, а мягкая основа, изнашиваясь быстрее, прирабатывается к валу и образует сеть каналов (микрорельеф), удерживающих смазочный материал.

Баббиты — наиболее старые (с 1839г.) и широко применяемые до настоящего времени антифрикционные легкоплавкие беззадирные пластичные гетерогенные сплавы на основе олова и свинца с более твердыми включениями (медь, сурьма, никель и др.). Используются для изготовления подшипников. Пластичная основа (олово, свинец) обеспечивает равномерное прилегание и прирабатываемость подшипника к валу, а твердые включения служат ему непосредственной опорой, обеспечивая небольшое трение и износ.

Марки баббитов: Б-16, Б-83

Баббиты оловянные и свинцовые в чушках ГОСТ 1320-74 — специальные легкоплавкие подшипниковые сплавы. В их строении всегда есть мягкая основа и твердые включения. Баббиты бывают оловянные (сплав олова с сурьмой и медью), свинцовые (сплав свинца с сурьмой, медью и оловом), кальциевые (сплав свинца с кальцием и натрием).

Баббиты изготавливаются в виде чушек и в зависимости от химического состава различают следующие марки: Б-88, Б-83, Б-16, БН. Марки и химический состав баббитов указан в таблице 3.

Применяются баббиты при производстве моторно-осевых подшипников электровозов, деталей паровозов и оборудования тяжелого машиностроения; подшипников, работающие при больших скоростях и средних нагрузках.

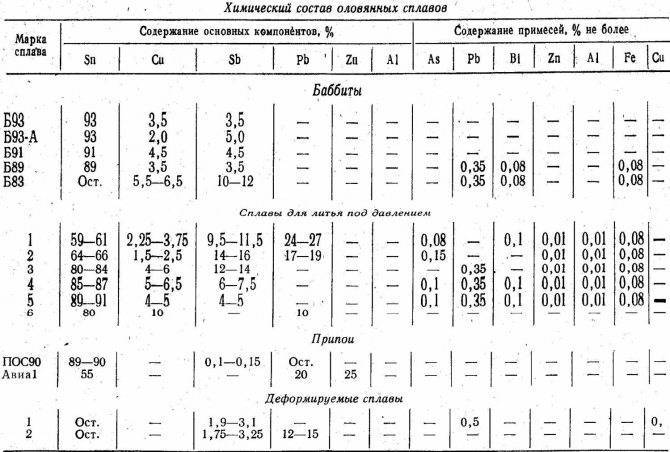

Химический состав баббита чушкового оловянного и свинцового по ГОСТ 1320-74 указан в таблице 3.

таблица 3

химический состав, %
марка баббита	основные компоненты
олово	сурьма	медь	кадмий	никель	мышьяк	свинец
Б-88	остальное	7.3-7.8	2.5-3.5	0.8-1.2	0.15-0.25	—	—
Б-83	остальное	10.0-12.0	5.5-6.5	—	—	—	—
Б-16	15.0-17.0	15.0-17.0	1.5-2.0	—	—	—	—
БН	9.0-11.0	13.0-15.0	1.5-2.0	0.1-0.7	0.1-0.5	0.5-0.9	остальное

Массовая доля примесей в чушковом баббите оловянном и свинцовом по ГОСТ 1320-74 указана в таблице 4.

таблица 4

примеси, не более, %
марка баббита	железо	мышьяк	цинк	свинец	висмут	алюминий
Б-88	0.05	0.05	0.005	0.10	0.05	0.005
Б-83	0.10	0.05	0.004	0.35	0.05	0.005
Б-16	0.08	0.2	0.07	—	0.10	0.010
БН	0.10	—	0.02	—	0.10	0.05

Марка	Химический состав, %	Назначение
Б-83	10-12	5.5-6.5	Остальное	—	Для подшипников, работающих при больших скоростях и средних нагрузках (подшипники турбин, дизелей, гребных валов и др)
Б-16	15-17	1.5-2.0	15-17	Остальное	Для подшипников тяжелых машин (моторно-осевые подшипники электровозов, путевых машин и др.)
