Устройство аккумулятора шуруповерта

Аккумулятор – это источник энергии для беспроводных моделей шуруповертов. За счет протекания физико-химических процессов (электролиза) данный элемент накапливает электроэнергию, а затем выдает на соответствующих своих выходах постоянное напряжение нужной величины. Напряжение и емкость являются основными параметрами любого накопителя. Первое показывает разность потенциалов между катодом и анодом батареи. Напряжение измеряется в вольтах. Емкость определяет величину выдаваемого за 1 час аккумуляторной батареей тока, поэтому измеряется данный параметр в ампер-часах.

У разных моделей аккумуляторный блок (АКБ) выглядит и устроен сходным образом. Он состоит из следующих конструктивных элементов:

корпуса с расположенными на нем контактами;
питающих элементов (батарей);
цепи датчика температуры (термистора), выполняющего функцию защиты блока от перегрева (диапазон составляет от 50 до 600 градусов).

Термисторами оснащаются не все модели. Корпус обычно представляет собой коробку из пластика, состоящую из двух частей. У него внутри размещаются, в основном, около 10 батарей, а иногда их количество больше. При этом элементы питания соединяются друг с другом в цепочку. Свободные клеммы крайних банок подсоединяются к расположенным на корпусе контактам, предназначенным для питания электродвигателя инструмента и подключения к зарядному оборудованию. Выходное напряжение АКБ определяется путем суммирования данного параметра всех соединенных в единую цепь батарей.

На корпусе АКБ расположены 4 контакта:

2 силовых («+», «-»), предназначенных для зарядки и разрядки;
один управляющий верхний, связанный с термистором;
один контакт, используемый для зарядки от специальных станций, которые способны выравнивать величину заряда у всех элементов питания, имеющихся в составе блока.

По виду элементов питания аккумуляторные накопители разделяют на такие типы:

никель-металлогидридные (обозначаются – NiMh) с выходным напряжением 1,2 V;
никель-кадмиевые (маркируются NiCd) на выходе выдают также 1,2 V;
литий-ионные (обозначаемые символами Li-Ion), у которых напряжение зависит от числа питающих элементов в АКБ и может быть в диапазоне 1,2-3,6 V.

Отдельная батарея состоит из следующих конструктивных элементов:

положительного и отрицательного контактов;
электрода с положительным зарядом;
внешнего покрытия корпуса;
электролита;
отрицательного электрода.

Наибольшее распространение получили никель-кадмиевые накопители энергии из-за доступной цены, компактных размеров и большой величины емкости. Их можно перезаряжать более 1 тысячи раз.

Замена

Если починить составные компоненты питания в АКБ не представляется возможным, то их надо заменить. Сделать это тоже можно своими руками. В этом нет ничего сложного

Главное – действовать аккуратно, осторожно и по инструкции. Старайтесь ничего не повредить в процессе. Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость)

Можно провести замену поврежденной банки в самом АКБ

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость). Можно провести замену поврежденной банки в самом АКБ.

Сперва уберите из цепочки устройства элемент питания, который перестал правильно функционировать. Если учесть тот факт, что они соединяются друг с другом специальными пластинками, встроенными при помощи точечной сварки, то лучше для этого пускать в ход бокорезы. Не забывайте оставлять в процессе хвостовик нормальной длины (не слишком короткий) на нормально функционирующей баночке, чтобы возможно было прикрепить его к новой детали питания.
Новенькую деталь прикрепить при помощи паяльника на тот участок, где была старая дефектная баночка. Не забывайте следить за полярностью элементов. Положительный (+) вывод надо припаять к отрицательному (-) выводу и наоборот. Для этого нужно будет использовать паяльник, мощность которого составляет не меньше 40 Вт, а также кислоту для него. Если у вас не получилось оставить нужной длины пластинки, то допустимо соединить все баночки при помощи медного проводника.
Теперь надо вернуть батарейку обратно в корпусную часть по такому же плану, по которому она находилась там еще до ремонтных работ.
Далее надо сделать выравнивание заряда на всех баночках по отдельности. Делать это надо путем нескольких циклов разрядки и повторной зарядки устройства. Далее надо проверить потенциалы напряжения на каждом из имеющихся элементов, используя мультиметр. Они все должны держаться на едином уровне в 1,3В.

Если речь идет о ремонте блоков аккумуляторов с банками литий-ионного вида, то здесь действовать следует по аналогичной схеме. Однако есть один нюанс, который может немного затруднить задачу, – это отсоединение батарейки от платы. Тут поможет только один способ – замена пострадавшей банки.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.

Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.

Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.

Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.

При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.

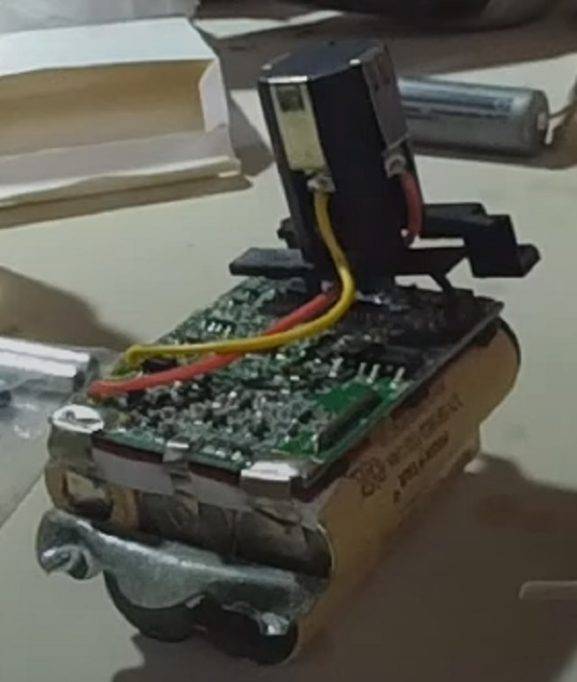

Внутренности аккумулятора шуруповерта

Внутри аккумулятор шуруповерт устроен очень просто. Аккумуляторные банки соединены последовательно между собой металлической фольгой с помощью точечной сварки. В простейшем случае все заканчивается скользящими контактами.

Более сложные аккумуляторы имеют в своем составе платы контроллера заряда и разряда с отслеживанием температуры банок. Чаще всего такие платы ставятся в шуруповертах брендовых фирм с литий-ионными аккумуляторными секциями.

Дальше рассмотрим подробнее достоинства и недостатки разных видов аккумуляторных батарей и поговорим про восстановление аккумулятора своими руками.

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

никель-кадмиевые;
литий — ионные;
никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Характеристики их типов

Различие в химическом составе пластин и электролита, габаритах, взаимном расположении компонентов определяют для аккумуляторов не только рабочие характеристики, но и стоимость. Как всегда: чем лучше, тем дороже. Для шуруповертов оптимальные отношения цены и качества присущи трем типам металлических пластин. Два основаны на никеле с добавлением кадмия (Ni-Cd) или металлгидридные (Ni-Mh), один вид использует литий и обозначается Li-Ion (литий-ионные АКБ). Каждый тип имеет свои особенности и характерные неисправности.

Никель-кадмиевый тип отличается низкой ценой, переносимостью морозов, долгим разряженным хранением. Низкое напряжение на каждой банке по 1.2 В увеличивает их количество в батарее. К отрицательным характеристикам относится малое количество циклов разряд-заряд, высокий саморазряд, память пониженного уровня заряда, экологически вредное производство и состав.

Ремонт аккумуляторных батарей шуруповертов

Ремонтные работы включают в себя восстановление источников питания или замену банок в аккумуляторе шуруповерта своими руками.

Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

Разборка корпуса

Корпус батареи состоит из двух частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда. При клеевом соединении необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.

Определение дефектных банок

Порядок действий для определения дефектных банок:

элементы внимательно осматриваются;
выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V в зависимости от модели. Если аккумулятор эксплуатируется долго, показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.

Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается, когда температура бочки, на которой установлен термодатчик, достигнет значения полного заряда. Часть элементов при этом могут быть недозаряжены. Это губительно для никель-кадмиевых батарей, так как из-за эффекта памяти после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.

Восстановление элементов

Алгоритм восстановления банок:

разряженный элемент подключается с соблюдением полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.

Существуют и другие способы восстановления работоспособности батарей:

кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.

При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.

Сборка аккумулятора

После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:

элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их соприкосновения друг с другом или с полюсами банок;
при сборке литиевых батарей плату-контроллер изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы избежать короткого замыкания в схеме;
части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией, или с помощью клея. Рекомендуется клей-герметик – соединение получается надежное и герметичное, в при необходимости быстроразъемное.

Какие аккумуляторы стоят в шуруповертах

В шуруповертах могут быть установлены никель-кадмиевые, никель-металлгидридные или литий-ионные батареи аккумуляторов. Как правило в более современных моделях устанавливаются литий-ионные аккумуляторы.

Эти аккумуляторы – оптимальный вариант для применения в шуруповертах по совокупности характеристик:

соотношение емкости и габаритов;
срок службы;
отсутствие эффекта памяти.

Но наряду с достоинствами есть и существенные недостатки — значительные температурные ограничения. Эксплуатация невозможна при низких температурах, так как АКБ быстро разряжаются, появляется угроза самовоспламенения или взрыва при резком ударе либо при сильном нагреве.

Отличия никель-кадмиевых от литий-ионных АКБ:

имеют меньшую емкость;
больший вес;
не так боятся мороза;
по достижении предельного срока службы электролит высыхает;
присутствует «эффект памяти». Емкость аккумулятора может резко снизиться в результате неправильной эксплуатации, когда не полностью разряженная батарея ставится на зарядку.

Никель-металлгидридные по сравнению с литий-ионными аккумуляторами обладают:

менее выраженным «эффектом памяти»;
большим весом;
меньшей емкостью.

По окончании срока службы аккумуляторы такого типа восстановлению не подлежат.

В принципе устройство самой АКБ не зависит от типа аккумуляторов. Разница будет только в их количестве, так как напряжение одного литий-ионного элемента составляет от 3,6 до 3,8 В. Напряжение одного никель-кадмиевого элемента батареи составляет от 1,2 до 1,4 В.

Кроме аккумуляторов в корпусе АКБ установлена схема защиты и управления, датчик температуры и блок контактов.
