Бензиновая виброплита. Устройство, применение и характеристики

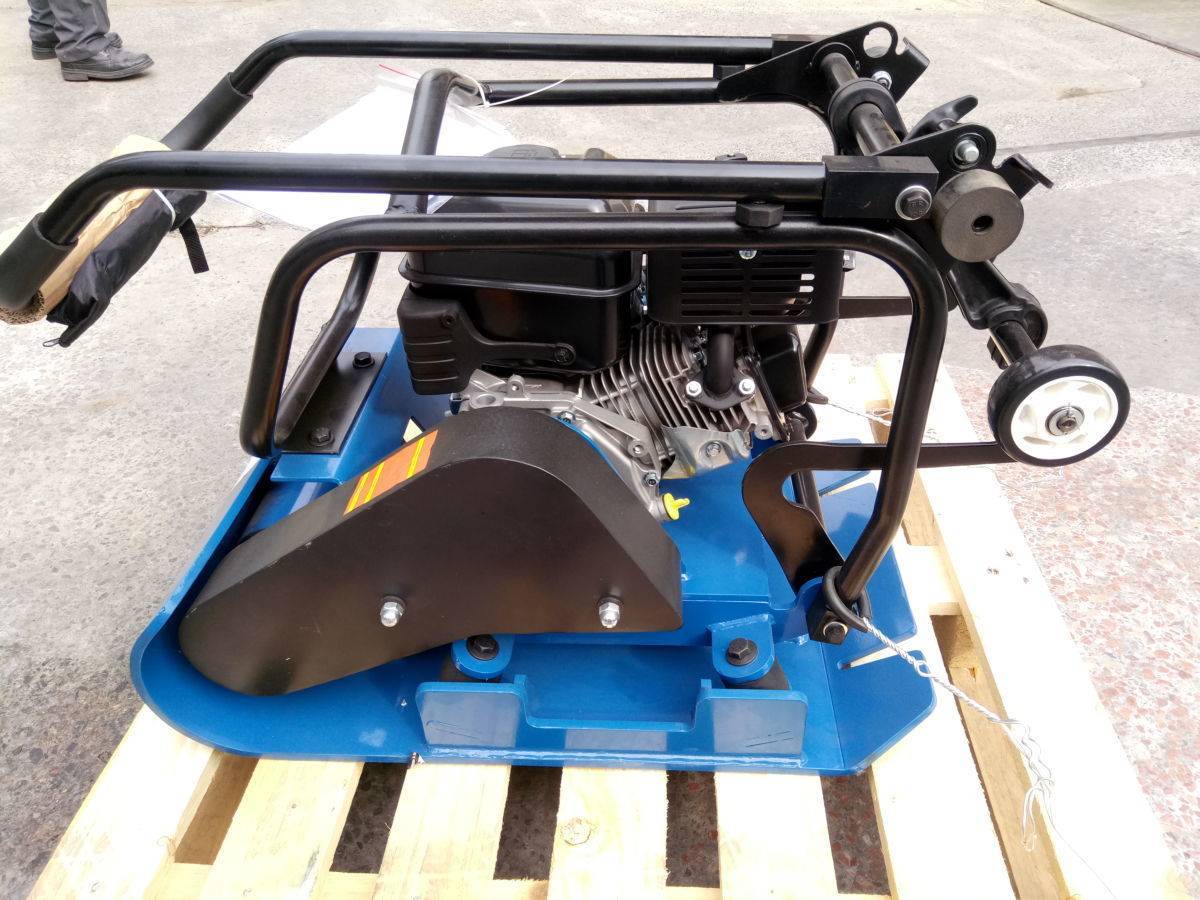

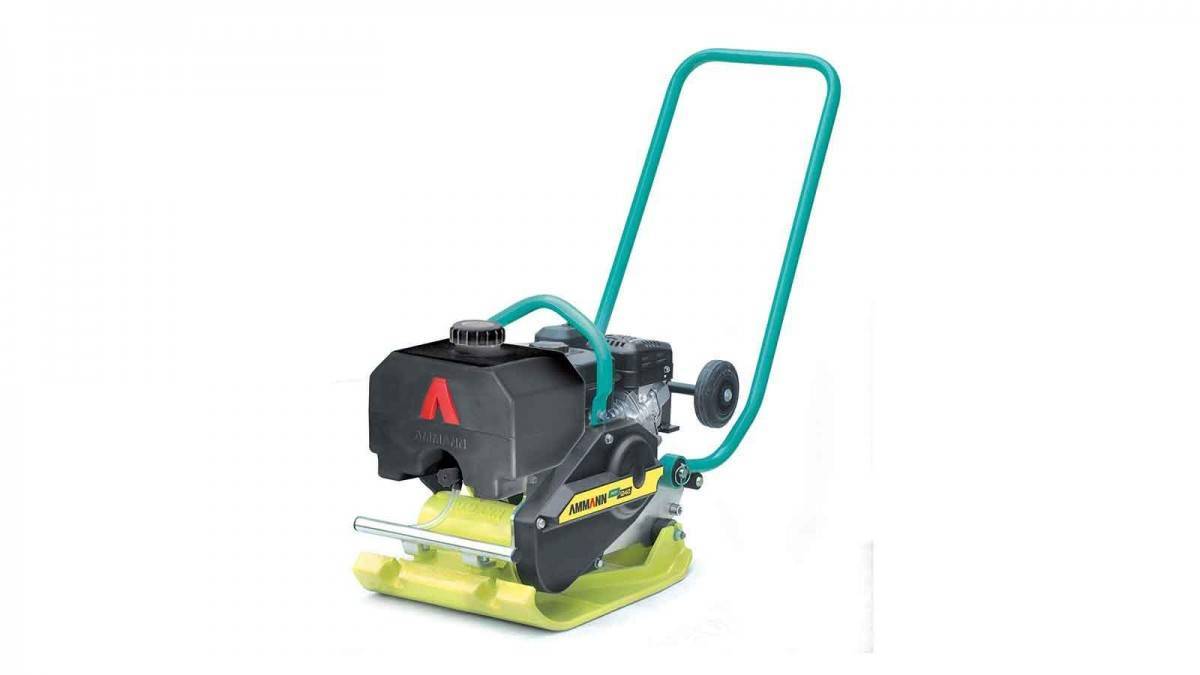

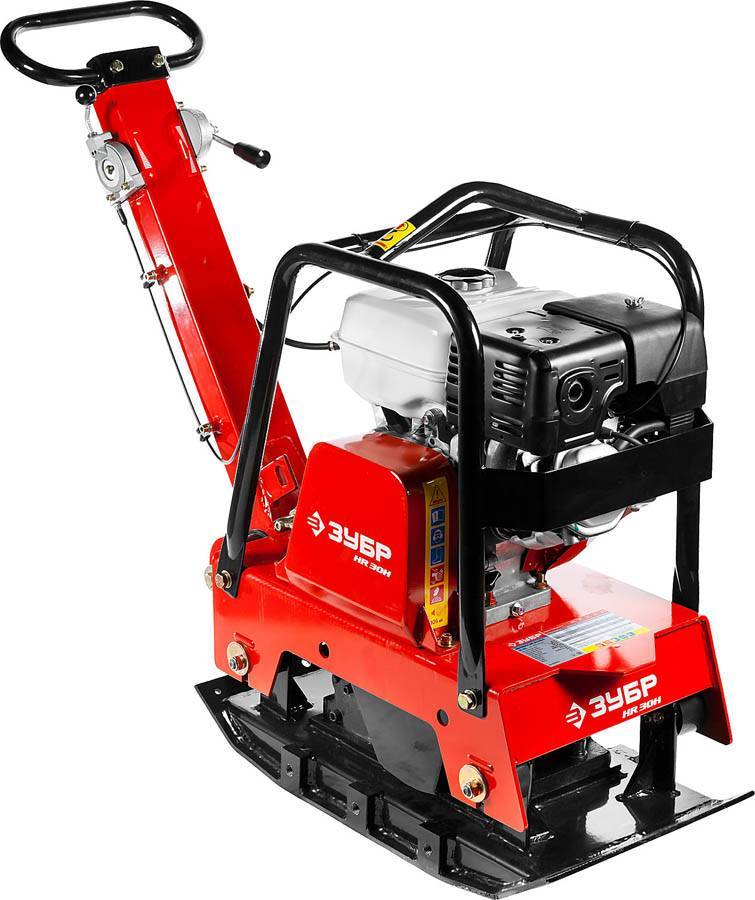

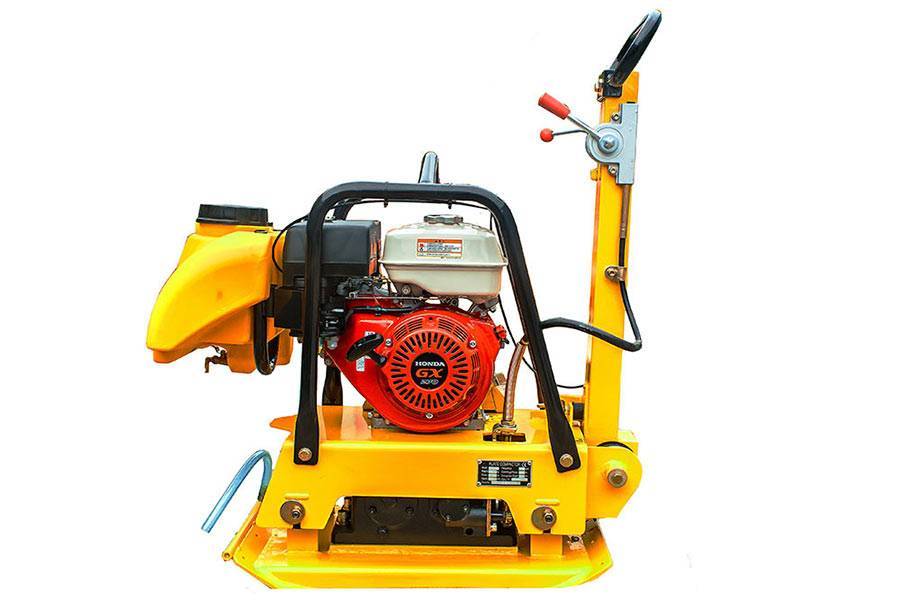

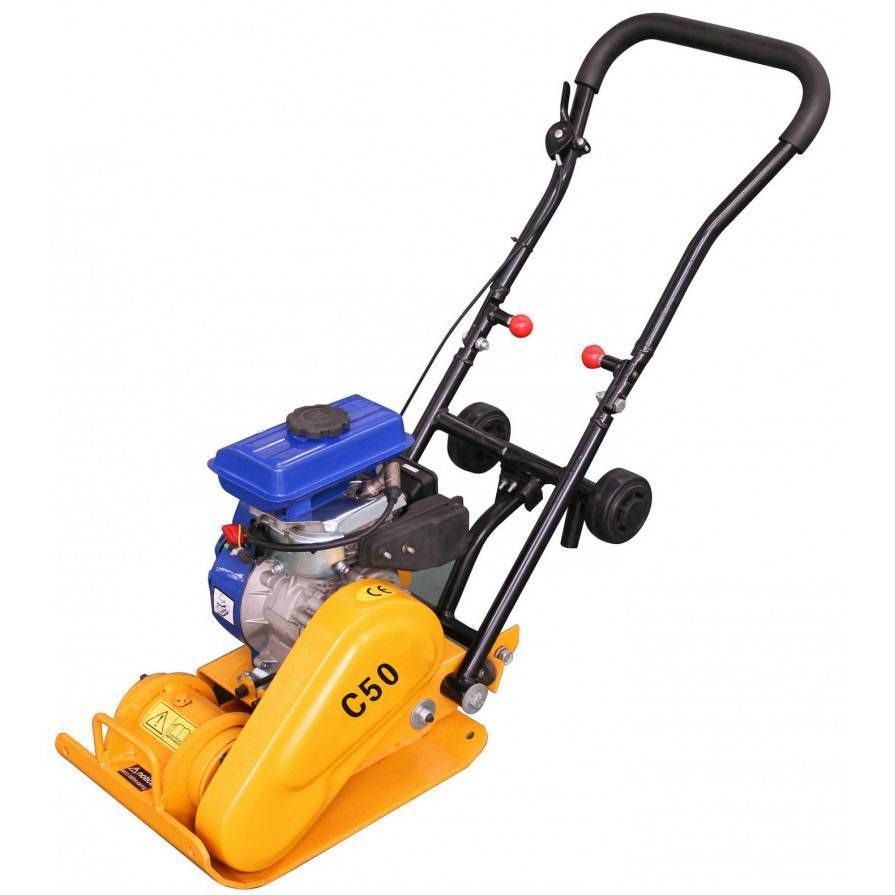

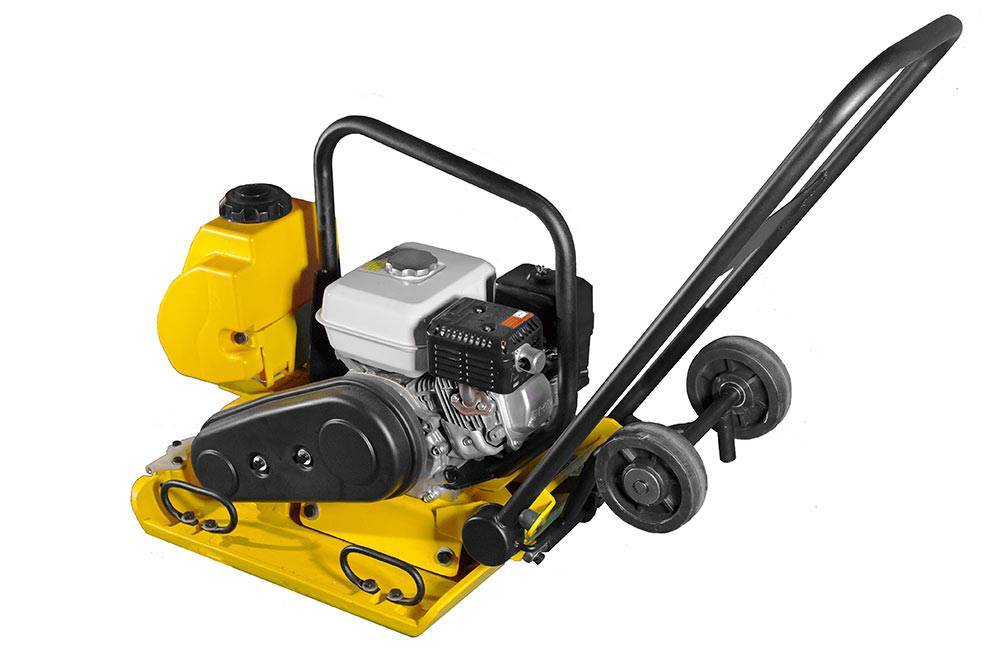

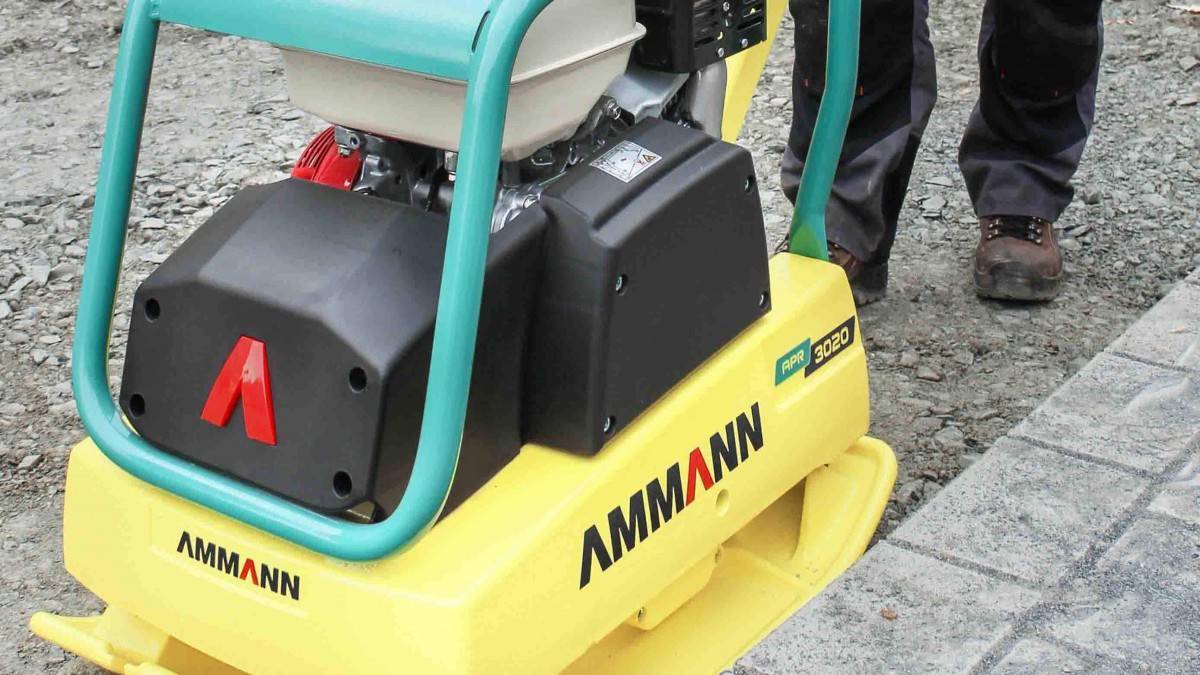

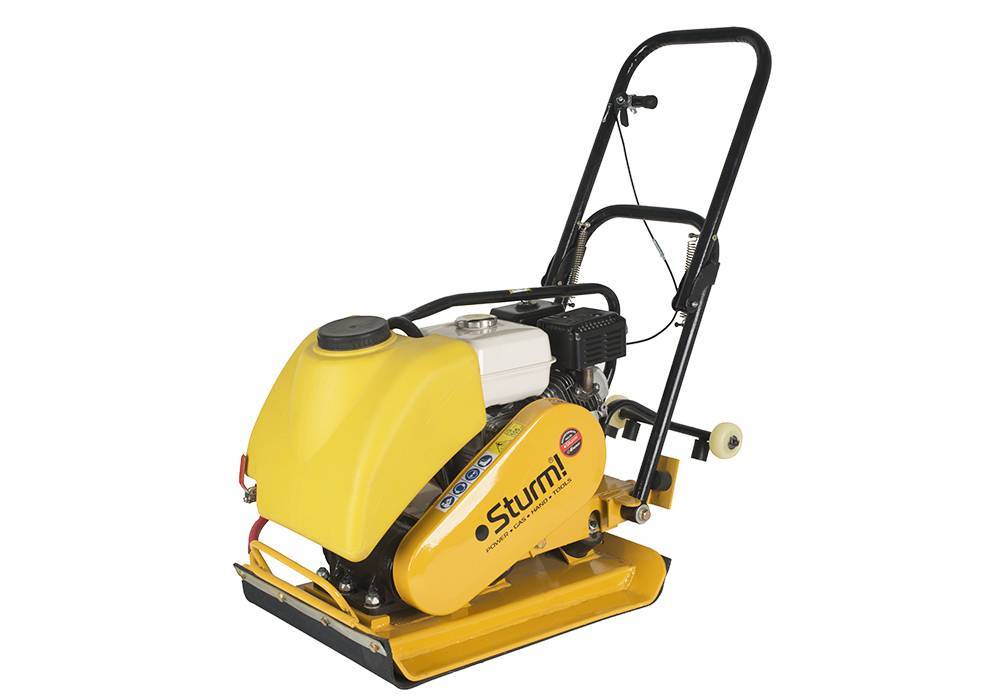

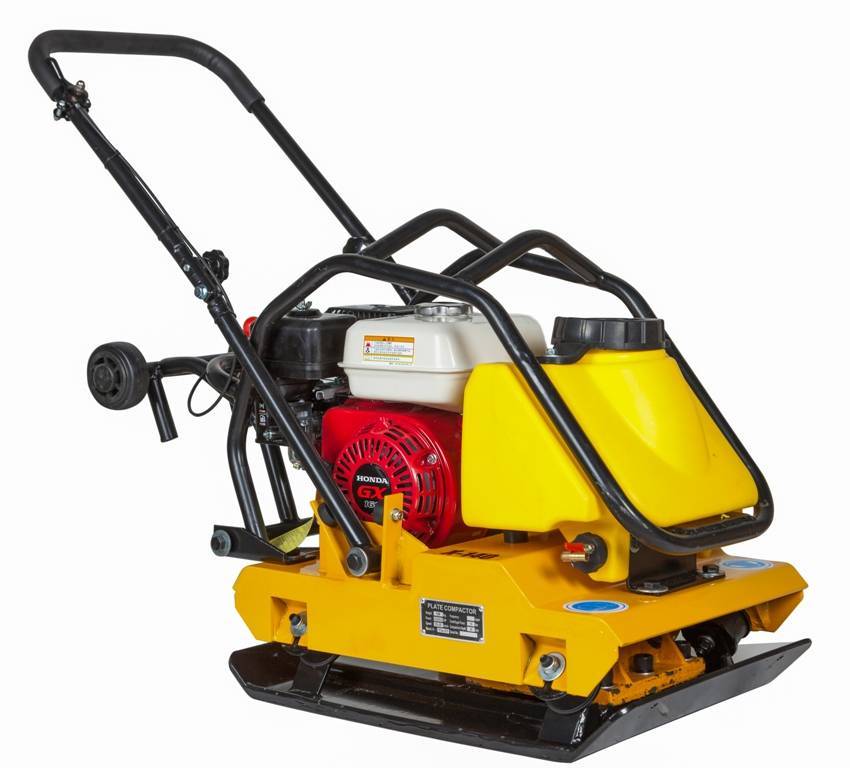

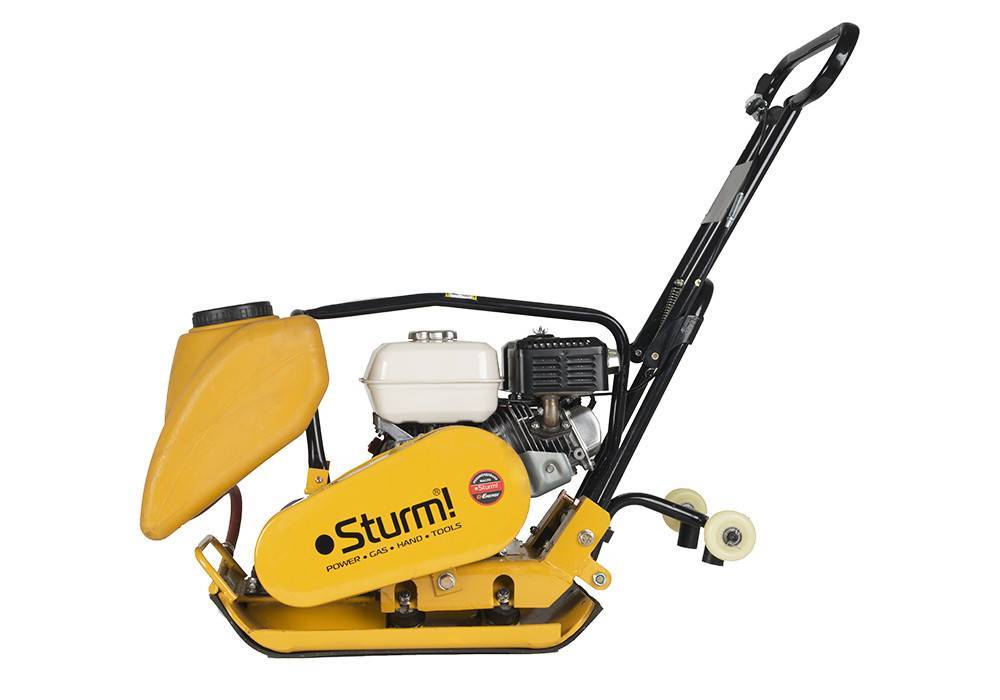

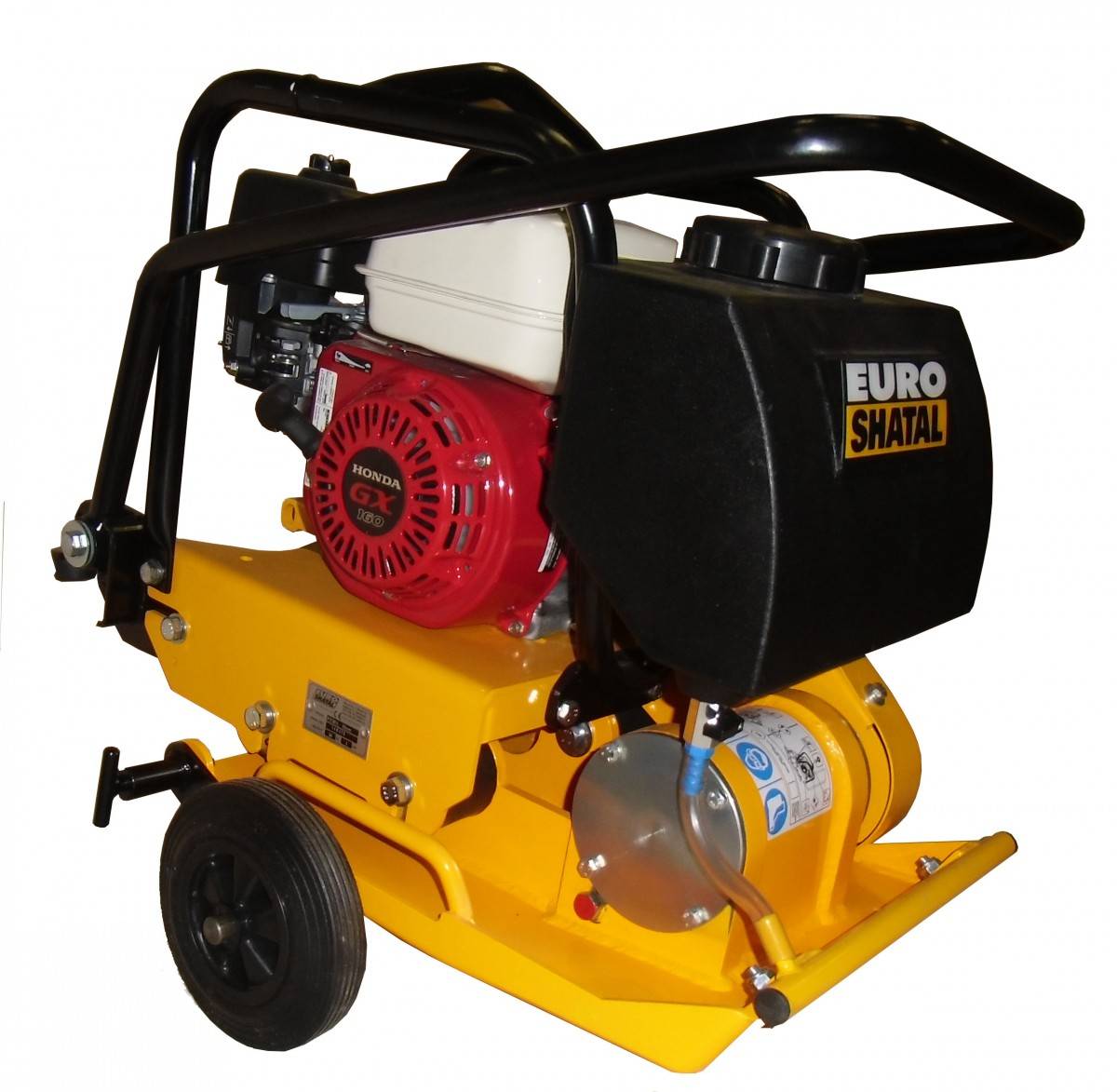

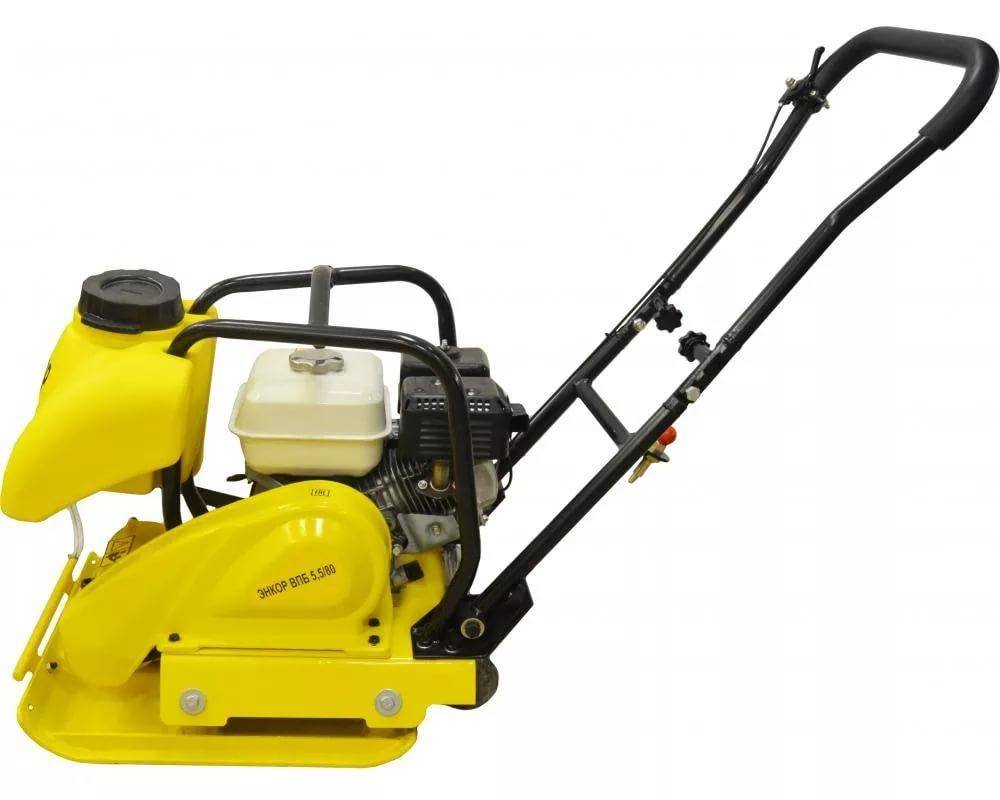

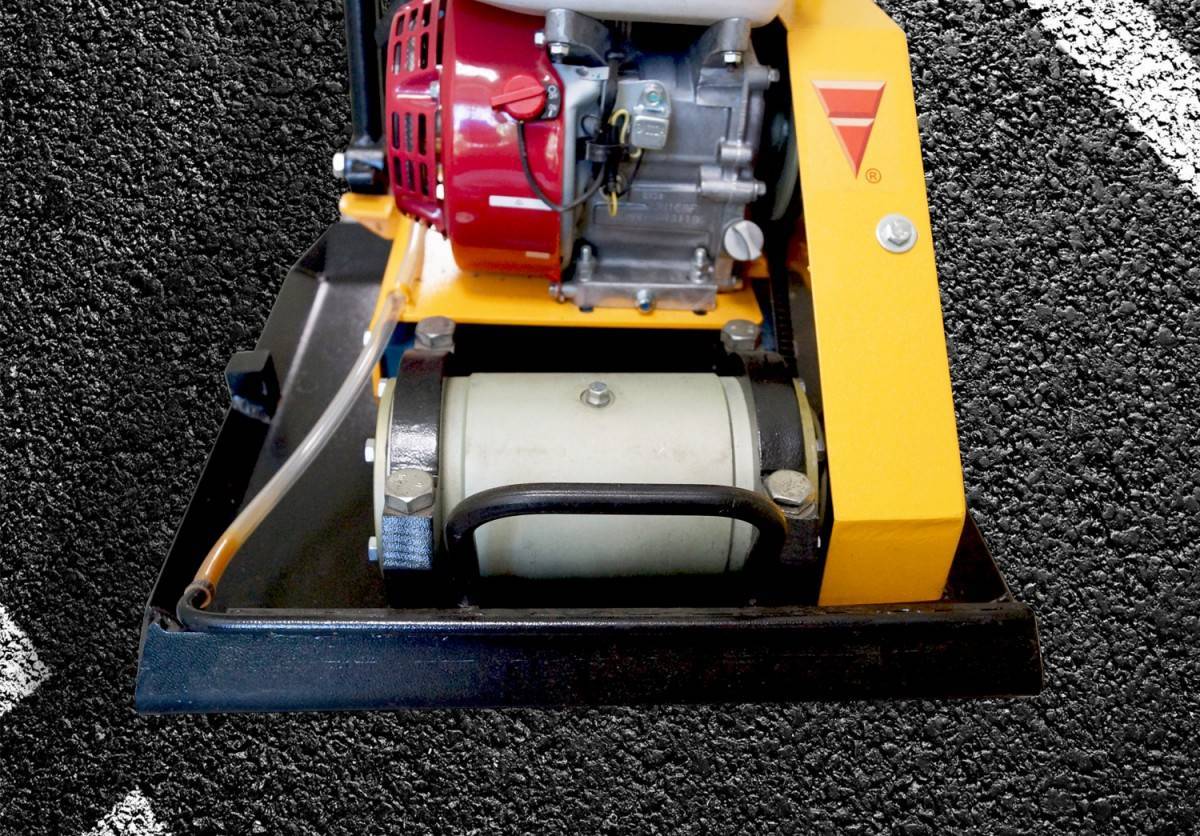

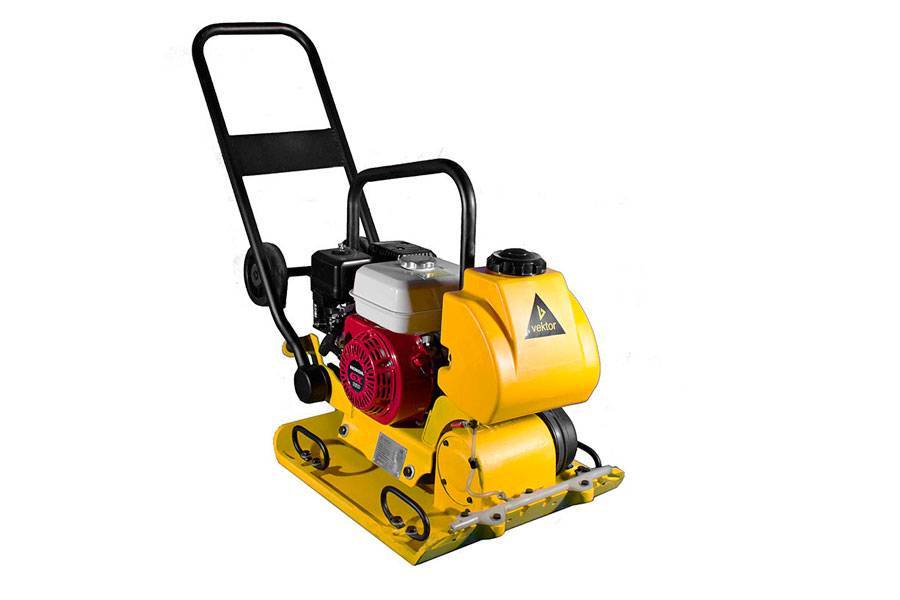

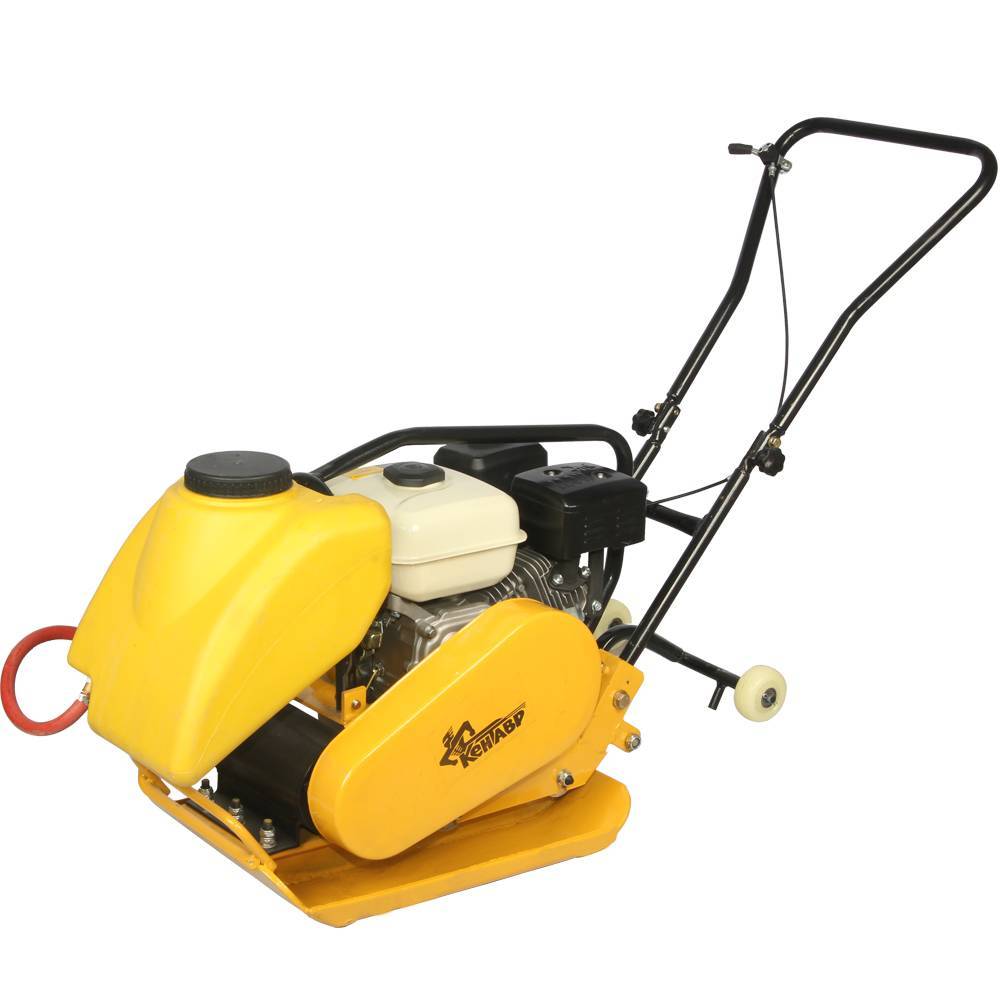

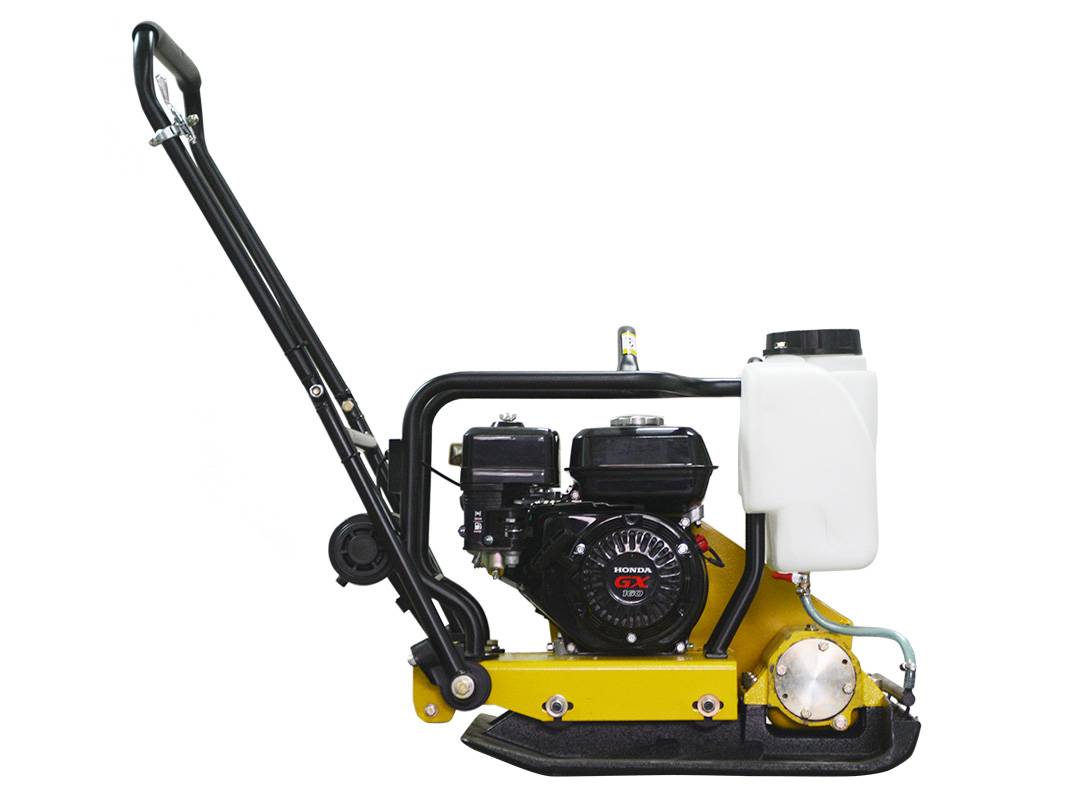

Фото бензиновых виброплит

Также рекомендуем просмотреть:

• Как выбрать бензоножницы
• Обзор лучших бензорезов
• Лучшие бензиновые снегоуборщики
• Как выбрать хорошую бензиновую воздуходувку
• Как выбрать лучший мотобур
• Как выбрать надежную мотопомпу
• Шина для цепной бензопилы
• Как выбрать самоходную, бензиновую газонокосилку
• Как выбрать лучшую цепь для бензопилы
• Бензопила STIHL
• Как выбрать мотокультиватор
• Как выбрать бензокосу
• Как правильно заточить цепь для бензопилы своими руками
• Как выбрать надежную бензопилу
• Рейтинг лучших бензиновых измельчителей
• Самые лучшие дизельные генераторы
• ТОП лучших цепных бензопил для дома
• Лучшие бензиновые триммеры
• Обзор лучших бензиновых генераторов

Помогите сайту, поделитесь в соцсетях 😉

Области применения вибротрамбовок

Это строительное оборудование используется для уплотнения грунта, песка, щебня, гравия, песчано-щебневой или песчано-гравийной смесей. Сферы использования инструмента зависят от его массы. Чем она больше, тем толще слой, который может быть утрамбован за один проход.

• Легкие модели массой до 75 кг эффективны при укладке тротуарной плитки и обустройстве ландшафта. Максимальная толщина трамбуемого слоя – 150 мм.
• Универсальные трамбовки весом 75-90 кг востребованы при устройстве оснований под фундаменты и полы, укладке асфальта, частичном ремонте автодорог, строительстве спортивных и игровых площадок, автомобильных стоянок. Толщина уплотняемого материала – до 250 мм.
• Виброплиты средней тяжести имеют массу 90-140 кг и могут использоваться для уплотнения оснований под фундамент, обратной засыпки траншей, в которых проложены инженерные коммуникации, для укрепления насыпей, при устройстве дорожных насыпей. Трамбуемый слой – до 600 мм.
• Тяжелые модели массой от 140 кг используются при строительстве и ремонте крупногабаритных объектов.

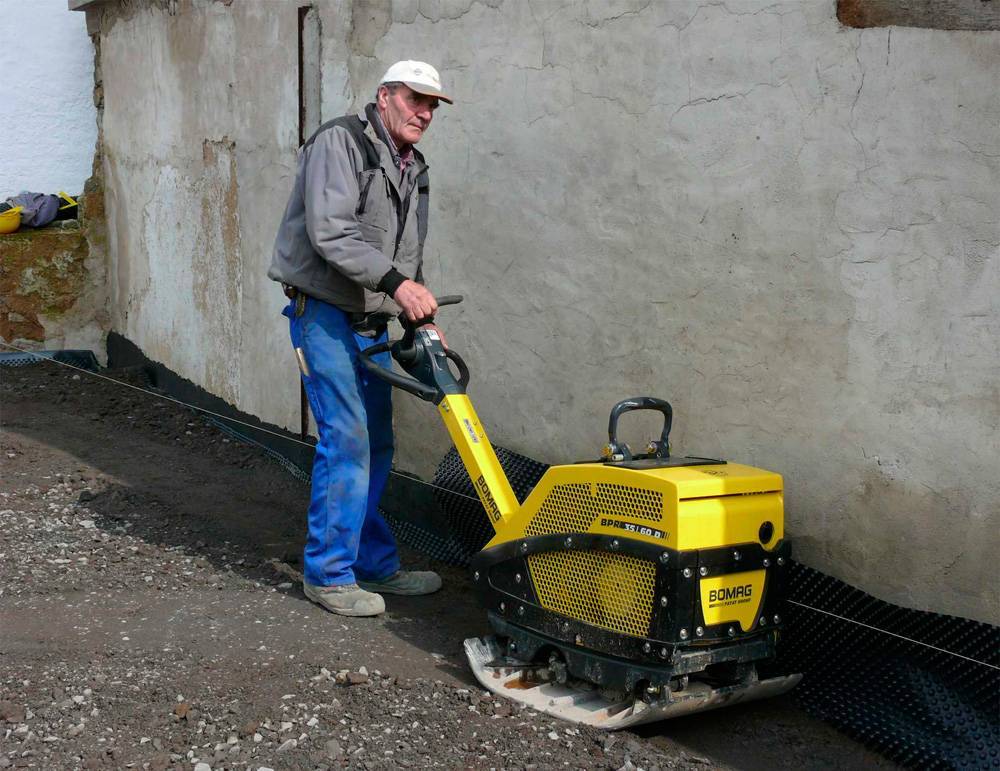

Как правильно работать виброплитой?

Перед началом эксплуатации агрегат необходимо обследовать на предмет наружных повреждений, надежности закрепления деталей и механизмов, наличия достаточного количества топлива (для ДВС) или напряжения в электросети (для электрических моделей). Перед включением вибротрамбовку ставят на ровную площадку.

Порядок действий при пуске оборудования в работу зависит от модели. Бюджетные агрегаты оснащены ручным стартером – шнуром, который необходимо тянуть аккуратно и плавно. Современные модели имеют пусковую кнопку.

Основные правила работы с вибротрамбовкой:

• Оператор должен находиться за агрегатом, наклоняться над работающим оборудованием запрещено.
• При необходимости разворота оператор должен быстро перейти за вибротрамбовку, разворачивая ее одной рукой.
• Длительность эксплуатации без перерыва указана в паспорте. Обычно она составляет 40 минут. Необходимый технологический перерыв – 10-20 минут. Превышение установленного периода беспрерывной эксплуатации приводит к поломкам техники и ее быстрому выходу из строя.
• Режим работы агрегата зависит от толщины уплотняемого слоя и характеристик сыпучего материала. Прилагать дополнительные усилия к повышению интенсивности уплотнения запрещено.

Как правильно трамбовать виброплитой песок и щебень?

При уплотнении песчаного слоя перед началом работ его необходимо увлажнить, чтобы избежать запыления окружающей среды, засорения фильтра и перегрева оборудования.

При работе со щебнем учитывают характеристики этого материала. Трамбовку прочного гранитного и гравийного щебня рекомендуется осуществлять по нарастающей. Сначала насыпают самый тонкий слой, толщину последующих слоев постепенно увеличивают.

Определенные трудности представляет трамбовка крупнофракционного известнякового щебня. Для уплотнения фракций более 20 мм рекомендуется использовать только тяжелые вибротрамбовки – массой от 140 кг. При применении более легкой техники нижняя часть засыпки может остаться неуплотненной. Для фракций 20 мм и менее подходят агрегаты массой около 100 кг.

Как правильно работать виброплитой при укладке тротуарной плитки?

Для трамбовки уложенной тротуарной плитки рекомендуется использовать трамбовки массой 75-100 кг. Применение более тяжелых устройств может привести к расколу брусчатки или ее вдавливанию ниже общего уровня, если она уложена на песчаное основание.

При уплотнении плитки специалисты советуют использовать демпфирующие прокладки, функции которых выполняют резиновые или полиуретановые коврики. Резиновые коврики стоят дешевле, но имеют ограниченный эксплуатационный срок. Еще один минус этих изделий – появление на поверхности тротуарной плитки черных следов, которые смываются после нескольких дождей. Полиуретановые коврики более дорогие, но более долговечные и не оставляют темных следов.

Техника безопасности при трамбовке сыпучих материалов и тротуарной плитки виброплитами

Основные правила безопасности при работе с вибрационными плитами:

• Оператор должен управлять агрегатом в защитной одежде и наушниках.
• Оставлять инструмент в рабочем режиме без присмотра запрещено.
• При уплотнении наклонной поверхности движение совершают сверху вниз.
• Эксплуатировать агрегат в пожаро- и взрывоопасной зоне запрещено.
• При опрокидывании виброплиту сначала отключают, а затем возвращают в исходное положение.

При включении вибротрамбовок без функции плавного пуска требуется соблюдать особую осторожность

Классификация виброплит

Конструкция инструмента несложная. Основные элементы виброуплотнителя грунта – это стальная платформа, мотор, крепящийся к валу, и эксцентриковый груз. Вращение мотора вызывает сильные вибрации груза, которые усиливают давление плиты на грунт. Передаваемая через плиту вибрация приводит частицы грунта в движение, заставляя те заполнять имеющиеся в насыпи пустоты. После уплотнительных работ из насыпи получается плотная и ровная поверхность.

Все имеющиеся в ассортименте виброплиты условно классифицируют по назначению, типу движения, видам двигателя и управления.

По назначению

Тут выделяют следующие типы виброплит.

1. Для укладки дорожных покрытий. Опорная плита таких инструментов массивная с гладкой поверхностью и закругленными краями. В оснащении устройства предусмотрена система увлажнения поверхности плиты для предотвращения налипания асфальтобетонной смеси.

2. Аппарат для трамбовки грунта оснащаются массивной рифленой трамбующей поверхностью и вибрационным механизмом с высоким уровнем колебаний.

По типу движения

По этому параметру виброплиты бывают поступательные и реверсивные. Поступательная оснащается одним дебалансом и может работать только в одном направлении. Реверсивная виброплита оборудуется двумя вибраторами, за счет чего может работать в прямом и обратном направлении.

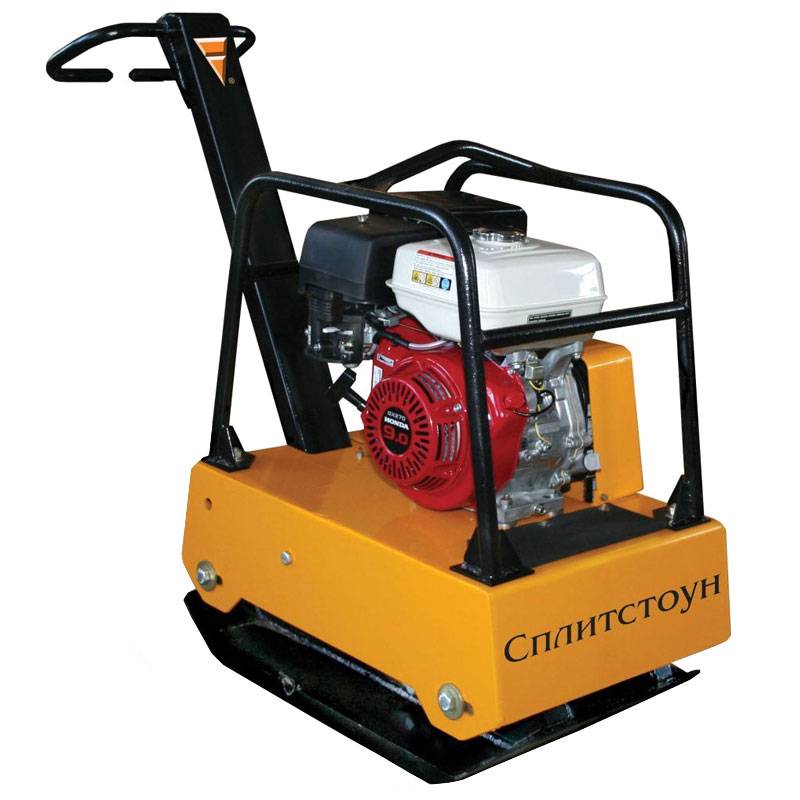

Виброплита реверсивная (до 200 кг) BPU 3050

По типу двигателя

Электрическая виброплита относится к бытовому спектру приспособлений из-за малого веса и невысокой степени трамбовки, а также ограничения в передвижении из-за длины шнура. Инструмент востребован в условиях ограниченности доступа свежего воздуха, например, для работы в зданиях. Может использоваться для обустройства дорожек на дачном участке.

Инструмент с двигателем внутреннего сгорания (на бензине или дизельном топливе) более мобилен. Выпускаются модели бытового (с менее мощным мотором и весом плиты) назначения и мощные агрегаты для профессионального использования. По виду топлива аппараты подразделяются на виды:

• бензиновая виброплита;
• дизельная разновидность инструмента.

Виброплита ВП-100 (90 кг)

По типу управления

Если говорить о типе управления, то бывают устройства с ручным и дистанционным управлением. Инструмент бытового назначения и доступные профессиональные модели относятся к первому типу.

Принцип работы виброплиты

Для того, чтобы понять, как работает утрамбовщик грунта, стоит рассмотреть его конструктивные элементы. Их всего четыре:

1. двигатель (электрический или внутреннего сгорания);
2. чугунная или стальная плита;
3. вибрационная установка;
4. рама.

• Главным элементом любого утрамбовщика является плита. Она располагается в его подножии. Вибрационный элемент находится по центру плиты, а сверху него двигатель.
• Последний приводит в действие вибратор через муфту и ременную передачу. В последствии круговые движения в вибрационной установке преобразуются в колебательные.
• Данная энергия передается на металлическую плиту, которая, в свою очередь, переносит её на грунт. Благодаря такой вибрации и большой массе металлической плиты, устройство утрамбовывает грунт, повышая его плотность.

Как выбрать виброплиту

Двигатель. Современные виброплиты комплектуются тремя видами силовых агрегатов.

1. Электрические модели стоят недорого, но привязанность к источнику тока делает их применение крайне ограниченным. Да и мощностью виброплиты с электродвигателем не могут похвастаться (250-2200 Вт).
2. Дизельные двигатели отличаются высокой мощностью. Такими моторами оснащается крупногабаритная профессиональная техника. К недостаткам этого типа виброплит следует отнести высокую цену и большой вес.
3. Бензиновые агрегаты находят самое широкое применение. Такие виброплиты покупают дорожно-строительные организации и индивидуальные предприниматели. Они прекрасно сочетают мобильность, долговечность и доступную цену.

Вес и глубина уплотнения. В зависимости от вида утрамбовываемого материала, подбираются такие показатели, как вес и глубина уплотнения.

1. Для мощения тротуаров и дорожек подойдет легкая техника (до 75 кг) с глубиной уплотнения 150 мм.
2. Универсальными способностями обладают виброплиты весом до 90 кг. Они подходят для ремонта асфальтированного полотна, проведения озеленительных и ландшафтных работ. Такая техника обеспечивает глубину уплотнения до 250 мм.
3. В промышленном и дорожном строительстве чаще всего используются виброплиты весом до 140 кг. Они уплотняют сыпучий материал на глубину до 300 мм.
4. Профессиональная техника весом от 140 кг может утрамбовывать не только песок и асфальт, но глину и вязкий грунт. Тяжелые виброплиты приходят на выручку, когда катки и асфальтоукладчики не способны работать на ограниченном пространстве. Глубина уплотнения нередко превышает 500 мм.

Площадь рабочей плиты. Главным элементом строительной техники является рабочая плита или подошва. Она делается из чугуна, поэтому и вес ее напрямую зависит от габаритных размеров. Чем больше площадь плиты, тем выше производительность. Но при этом приходится устанавливать более мощный двигатель, делать очень прочную раму, что негативно отражается на цене. Модели с габаритами 50х50 см и выше нужны дорожникам, чтобы в краткие сроки устраивать тротуары или асфальтовое покрытие. Для укладки садовых дорожек или трамбовки траншей требуется компактная подошва (примерно 40х40 см).

Реверс (обратный ход). Виброплита во время работы совершает прямолинейное движение вперед. И если техника упирается в стену или другое препятствие, возникает проблема с разворотом. Это в первую очередь касается тяжелых моделей. Поэтому производители устанавливают дополнительный вибровозбудитель, который обеспечивает обратный ход. Реверс позволяет оператору меньше уставать при длительном уплотнении грунта.

Система орошения. Для работы с вязкими и липучими материалами (битум, асфальт) требуется постоянное смачивание подошвы водой. С этой задачей успешно справляется система орошения, которая представляется собой емкость для хранения воды и трубопроводы, подающие ее в рабочую зону.

Мы отобрали в обзор 7 лучших виброплит. Все они продаются на российском рынке. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы потребителей.

Основные сведения

В промышленном строительстве при прокладывании канав для трубопроводных магистралей, кабелей электрической сети, коммуникаций связи всегда использовались экскаваторы.

Траншеекопатель на мотоблок — это компактный и маневренный навесной миниэкскаватор. Владельцы земельных участков применяют его для таких целей:

• выкапывание ям, канав;
• снятие верхнего слоя дорожного покрытия, которое пришло в непригодность;
• вырезание пластов грунта;
• разрыхление почвы;
• подготовка участка к посадочным работам;
• обустройство фундамента;
• мелиорация;
• дренирование.

Существует 2 вида траншеекопателей:

1. Цельный. Такой механизм составляет единое целое с мотоблоком. Чаще всего его используют ландшафтные дизайнеры, профессиональные строители. Наиболее популярными считаются такие модели, как Barreto 912HM, Laski TR50/CH270/50, Sable /BS/50 и Ground Hog T4.
2. Навесной. Выпускается производителем специально для определенного типа мотоблока. На рынках СНГ навесной траншеекопатель представлен компанией Quick Attach и называется Trench It. Грунторез имеет размеры 1,025х0,61х2,01 м, вес — 272 кг, прокладывает траншеи глубиной 0,96 м. Он применяется для агрегатирования с мотоблоками мировых производителей Yanmar, Bobcat, Case, Daewoo, John Deere с помощью специальных соединительных муфт.

Читать также Как установить бойлер в квартире своими руками

Цельная техника очень дорогая, поэтому пользуется спросом только среди профессионалов.

Основными критериями оценки траншеекопателей являются такие:

• глубина выкапывания;
• длина траншеи;
• скорость работы.

Навесные агрегаты имеют такие преимущества:

• минимум почвы после выкапывания в зоне рытья;
• возможность использования грунта для других целей;
• компактность;
• высокая надежность узлов и соединений;
• небольшой расход топлива;
• отсутствие повреждений поверхности почвы;
• аккуратность осуществления работ;
• ровные края траншеи (земля не обваливается назад в яму);
• высокая производительность при работе с замерзшим грунтом;
• простые эксплуатация и обслуживание;
• доступная цена;
• отсутствие разрешающих документов.

Выбрать пользователю лучшую модель среди большого разнообразия копателей сложно. Все они предназначены для работы в разных условиях и осуществления определенных целей. Глубина рытья и производительность зависят от веса и мощности агрегата. От этих факторов напрямую зависит и цена.

Особенности уплотнения

В основном плиты различаются по весу агрегата, уплотнительной силе вибрации, площади рабочей лапы и двигателям. От веса виброплиты зависит качество работы на разных поверхностях. Например, легкая не пойдет по крупному щебню, а тяжелая сломает тротуарную плитку.

По весу виброплиты бывают легкими, универсальными, среднетяжелыми и тяжелыми. Первые весят около 75 кг. Они подходят для тротуара, тонких слоев песка. Обычно используются в сельском хозяйстве и на дачах, а также для ландшафтного дизайна, при устройстве дорожек, клумб. Универсальные имеют вес до 200 кг. Они берут тонкие слои грунта и асфальт.

Среднетяжелые весят около 400 кг. Такие аппараты берут достаточно крупные слои, щебенку, скальные породы. А вот тяжелые агрегаты – это уже маленькие катки. Вес (более полтонны) позволяет добиться невероятных успехов в прокладке автострад.

Еще одно различие виброплит – это тип двигателя. Он может питаться от электросети, быть бензиновым или дизельным. Каждый имеет свои недостатки и преимущества.

Устройство виброплиты.

Управление виброплит бывает ручным и дистанционным. При ручном скорость обычно небольшая. Следует запомнить в целях безопасности человека, ведущего плиту: находиться при работе нужно непременно сзади.

Электрический тип трамбовщика лучше всего подойдет для несложных и нетяжелых хозяйственных работ. Во-первых, он требует источника энергии, который будет сложно таскать с собой. Во-вторых, он обычно небольшой и используется на тонких слоях или мягком грунте.

Удаленность от источника энергии делает бензиновый агрегат очень удобным и фактически универсальным. Его стоимость в несколько больше цены электрического. Благодаря весу и мощности двигателя, работающего на бензине, работа делается в два раза быстрее.

Дизель стоит дешевле бензина, поэтому дизельная вибротрамбовка имеет свои преимущества. Ее двигатель имеет больший потенциал для работы за счет долговечности службы. Помимо того, они достаточно надежны.

У реверсных виброплит есть хорошая особенность: они умеют поворачивать и попадут туда, куда ни один другой аппарат не войдет. Однако аппараты с поступательным направлением и одним дебалансом служат дольше.

Виброплита состоит из двигателя, электрического, внутреннего сгорания или дизельного, эксцентрикового дебаланса – устройства, которое дает вибрацию и лапы рабочей поверхности, трамбующей землю.

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента .

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

1. электрическую,
2. дизельную и
3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Выделяют:

1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Как сделать самодельную виброплиту с двигателем от стиральной машинки

Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.

Видео, как сделать виброплиту своими руками, показывает стандартную схему сборки:

• металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
• швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
• мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
• после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.

Внимание! При монтаже рукояти необходимо использовать не только жесткие болты, но и амортизацию, иначе устройство будет просто вырываться из рук. Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова

Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа

Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.

Виброплита с двигателем от старой стиральной машины экономична и потребляет мало энергии

Мощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.

Особенности эксплуатации виброплиты сделанной своими руками

Как и любое сложное технологичное устройство виброплита нуждается в осмотре перед работой и соблюдения всех инструкций по безопасности. Обычно такая инструкция прилагается, если покупаете инструмент в магазине, но поскольку мы делали виброплиту своими руками стоит учитывать некоторые особенности ухода и эксплуатации сложного технического агрегата, созданного в домашних условиях.

1. Перед включением устройства убедитесь в надежности всех креплений, и правильной установке нужных компонентов. Особенно тщательно стоит осмотреть инструмент сразу после сборки, перед первым запуском.
2. В бензиновом двигатели есть свечи, которые требуют периодической очистки. Не стоит забывать об этом и регулярно заниматься уходом свечей в виброплите при наступающей необходимости. Проверяйте их и очищайте от нагара вовремя, это предотвратит быстрый износ двигателя, и ваша виброплита сможет прослужить вам долгие годы.
3. Не стоит также забывать и о том, что мотор нуждается в замене масла. Проверяйте уровень масла регулярно. Лучше всего это делать сразу после работы машины, когда двигатель разогрет.
4. Фильтр мотора также нуждается в периодической очистке. Следите за отсутствием сильных загрязнений всех частей агрегата и тогда его время эксплуатации значительно увеличится.
5. Осуществлять заправку виброплиты стоит, только если двигатель выключен. Поскольку при работающей машине делать это крайне опасно.
6. Никогда не используйте самодельную виброплиту на твердых грунтах, поскольку она может сломаться от сильной вибрации. Прежде всего не рекомендуется использовать ее на асфальте, или бетоне.

Разновидности и критерии выбора

На рынке представлен широкий ассортимент подобных инструментов. Они отличаются по комплектации, базовым характеристикам (тип двигателя, вес и мощность), а также по назначению в работе. При выборе конкретной модели следует учитывать цели и объем работы, особенности конструкции.

По типу двигателя

Виброплита может быть оснащена топливным (бензиновый и дизельный) или электрическим двигателем. Устройство, работающее от сети, имеет стоит дешевле и экономичнее в обслуживании. Главный минус такого инструмента – небольшая мощность, а также необходимость подключения к источнику энергии.

Бензиновые и дизельные виброплиты имеют большую мощность, подходят для работы в зимнее время года при отрицательной температуре поверхности, воздуха. Обладают высокой износостойкостью, просты в обслуживании и не зависят от наличия сети.

Мощность двигателя

Этот параметр определяет, с какой скоростью и плавностью виброплита будет двигаться по сложным поверхностям, например, наклонным или из вязкого материала. Измеряется в лошадиных силах или ваттах. После запуска устройство автоматически тянет себя вперед, поэтому не требуется прикладывать дополнительного усилия. Чем выше мощность двигателя, тем эффективней аппарат будет подниматься на подъемах, снижается риск зарывания в рыхлом грунте.

По весу

От массы инструмента напрямую зависит качество работы. Чем выше масса и размер устройства, тем сильнее он трамбует сыпучий материал. В сочетании с высокой мощностью двигателя практически не требуется прикладывать физических усилий. В зависимости от веса выделяют следующие виды виброплит:

• легкие, до 75 кг;
• универсальные – 75-90 кг;
• средней тяжести – 90-140 кг;
• тяжелые – 140 кг.

Промышленные виброплиты могут весить и более 200 кг, такие устройства имеют высокую цену и не используются для бытовых задач. Выбор модели по этому параметру следует выбирать в зависимости от типа работ. Чем плотнее требуется усадка и прочнее сыпучий материал поверхности, тем тяжелее должен быть аппарат.

По вибрационному усилию и площади рабочей поверхности

Вибрационное усилие – это мощность толчка, которая передается от вибрационного устройства к рабочей поверхности плиты. Чем выше этот показатель, тем с более плотными материалами можно работать. Он напрямую зависит от размера плиты. Большие по площади рабочие поверхности создают меньшее давление на конкретный участок работы. Средний коэффициент вибрационного усилия – 0,3. Именно поэтому рекомендуется выбирать аппарат с небольшой или средней по площади плите.

На результативность работы влияет и материал рабочей поверхности. Она может быть выполнена из чугуна или стали. Рекомендуется выбирать именно первый вариант, так как чугунные модели всегда имеют меньшую вибрационную плиту.

По назначению

При выборе аппарата следует учитывать, для какой задачи он требуется. Выделяют два основных типа виброплит по характеру работы:

• для укладки тротуарной плитки, щебня, асфальтного покрытия. Имеет большую площадь рабочей поверхности. Изготовлена из стали, есть закругленные края для повышения качества уплотнения на стыках, в углах, рядом с бордюрами и столбами. В профессиональных моделях есть система орошения для увлажнения поверхности, что позволяет избежать налипания асфальта или бетона.
• Виброплиты для трамбовки грунта и песка имеют массивную рабочую зону. Для стабильности работы ее изготавливают рифлёной, в качестве материала применяют чугун. Устройство обладает мощным вибрационным механизмом, что позволяет добиться высокого уровня колебаний.

Для конкретных целей разработаны специализированные устройства для трамбовки. К ним относят виброногу, пневмотрамбовку и виброуплотнитель бетона. Они отличаются небольшими габаритами, а также возможностью использования на ограниченной площади. Например, виброногу удобно применять на заставленной строительной площадке или в помещении.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Топ-3 лучшие модели: рейтинг

На рынке виброплит представлен широкий ассортимент моделей. Отличаются они качеством изготовления, техническими характеристиками и уровнем производителя. Несколько популярных моделей виброплит:

Patriot VT-60LB. Виброплита от известного американского производителя. Подходит для работы с разным типом грунта. Вес аппарата – 66 кг, размер вибрационной плиты – 40х40 см. В корпусе имеются колеса, что упрощает процесс транспортировки. Частота вибраций – 93,3 Гц, мощность двигателя – 5,5 л. с. Позволят проводить уплотнение грунта на глубину до 15 см, сила удара – 10 кН. Модель оснащена 4-тактным бензиновым двигателем. В стандартную комплектацию входит емкость для воды;

Champion PC9045F. Бензиновая модель виброплиты от китайского бренда строительного оборудования. Подходит для профессионального использования. Вес – 89,5 кг, площадь рабочей поверхности – 40х60 см. Компрессия двигателя 8,5. Аппарат оснащен бензиновым 4-тактным двигателем мощностью в 4800 Вт. Может утрамбовывать поверхность на глубину до 30 см, топливный бак объемом 3,6 л рассчитан на продолжительную эксплуатацию. Рабочая поверхность изготовлена из стали, имеет закругление по краям;

Wacker Neuson BPU 2540 A. Виброплита немецкого производства. Вес аппарата – 140 кг, площадь рабочей поверхности – 64,7х40 см. Оснащена бензиновым двигателем мощностью в 5,5 л. с., расход топлива всего 0,8 л в час. Подходит для уплотнения вязких и сыпучих поверхностей, применяется для работы с асфальтным покрытием. Сама плита изготовлена из крепкой стали, имеется система снижения вибрации для комфортной и продолжительной эксплуатации.

Стоимость виброплиты варьируется от 20 до 400 тыс. рублей. Они отличаются не только техническими характеристиками, но и назначением. Профессиональные модели для строительных работ стоят существенно дороже.
