Обзор японской бензопилы Echo CS 3500-14

Регулировка карбюратора бензопилы Echo – как настроить инструмент?

Бензопила Echo, как и любой другой садовый инвентарь, будет исправно работать только в случае правильного ухода и обращения с инструментом. Одним из главных правил работы с бензопилой является своевременная настройка его карбюратора. Данный элемент отвечает за правильную работу агрегата на его полной мощности и, при этом, экономию топливной смеси. Настройка карбюратора выполняется посредством трех винтов.

Регулировка карбюратора осуществляется в два этапа – базовый и окончательный. Бензопила Echo будет исправно выполнять свои прямые функции только при условии выполнения каждого из этих этапов.

Базовая регулировка состоит из медленного поворачивания винтов H и L до упора по часовой стрелке. После этого оба винта следует отвернуть на 2 оборота назад. Дальнейший алгоритм настройки выглядит следующим образом:

• Медленно поверните винт L в различных направлениях, пока не найдете максимальные обороты мотора;
• После этого отверните винт L на четверть оборота по направлению против часовой стрелки;
• Если цепь продолжает двигаться, то винт S нужно повернуть против часовой стрелки до того момента, когда она остановится;
• Если после этого вы заметили неисправности в работе зажигания, то нужно вывернуть винт H против часовой стрелки;
• Далее нужно проверить ускорение – для этого нажмите курок газа – если мотор не набирает обороты, то открутите винт L против часовой стрелки;
• После этого проверьте работу пилы на холостом ходу – если вы сделали все согласно алгоритму, то инструмент будет работать исправно.

Бензопила Echo будет работать исправно при условии регулярного выполнения данной процедуры. Регулируя карбюратор по указанному алгоритму, вы убережете запчасти агрегата от преждевременных поломок и продлите жизнь своему инструменту.

Среди характеристик моделей выделяется:

• Объем цилиндра – 60 и 62 см 3 соответственно;
• Мощность – 4 и 4,2 л. с. соответственно;
• Емкость бачка для горючего – по 575 мл;
• Объем бака для масла – по 300 мл;
• Эксплуатационный вес – 7,7 и 7,9 кг соответственно.

Данные бензопилы станут незаменимыми, когда необходимо спиливать большое количество небольших и средних деревьев. Они потребляют небольшое количество топлива и смазочного материала.

Бензопила Echo CS-3500

Сегодня трудно представить себе сельское подворье без множества садовых инструментов. В нашей статье мы поговорим о бензопиле Эхо CS-3500, ее технических характеристиках и эксплуатационных возможностях.

Бензопила Echo CS-3500

Сразу отметим, что эта цепная пила относится к бытовому классу инструментов, но при этом имеет мощный двигатель и высокую производительность. При помощи бензопилы Echo CS-3500 вы сможете заготовить и распилить дрова, расчистить сад и привести в порядок живую изгородь. Используется этот инструмент во время строительных и ремонтных работ среднего уровня сложности.

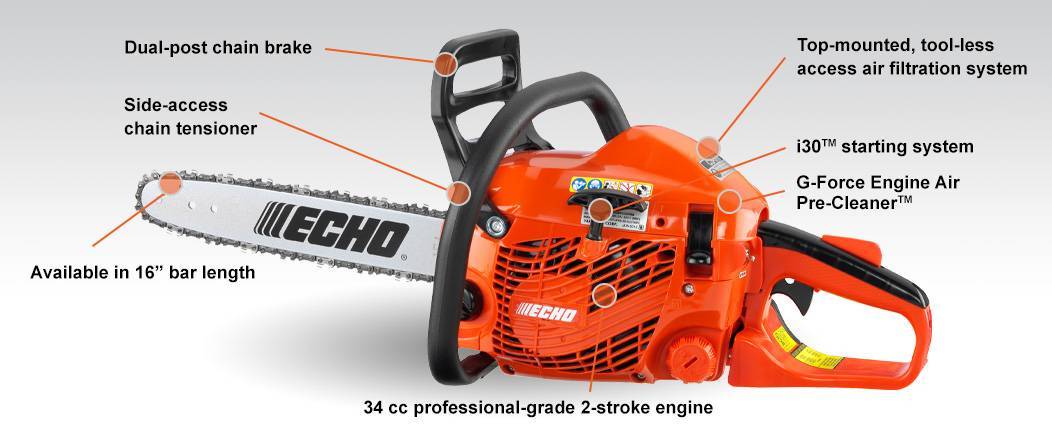

Особенности бензопилы Echo CS-3500:

• Небольшой вес, эргономичный сбалансированный корпус;
• Хромированный поршень и цилиндр;
• Эффективная система виброгашения и защиты от отскоков;
• Подогрев карбюратора;
• Опция легкий пуск (ES-старт);
• Эффективная система очищения воздуха (G-Force);

Характеристики CS 3500

Мощность двигателя бензопилы Эхо 3500 составляет 1,3 кВт, при рабочем объеме цилиндра 34 кубических сантиметра. Максимальное количество оборотов чуть более 13000 в минуту. Такая скорость позволяет эффективно пилить, используя для этого гарнитуру длиной не более 14 дюймов.

Объем масляного бака всего 0,19 литра, но этого достаточно для того, чтобы масло и бензин после заправки заканчивались одновременно.

Вес, это сильная сторона Эхо 3500. Пила очень легкая, в собранном состоянии немногим более 3,5 кг. Это делает её любимой среди пользователей пожилого возраста, которым противопоказаны нагрузки.

Показатель звукового давления при работе на максимальных оборотах 110 дБ. Это в пределах допустимых значений, но все же при работе с Эхо CS 3500, лучше использовать средства индивидуальной защиты слуха.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр — для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L — регулировка низких оборотов (отвечает за качество топлива);
• H — регулировка высоких оборотов (отвечает за количество топлива);
• T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.

Японские бензопилы Эхо — на мировом рынке с 1947г.

Бензопилы являются особенным видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует величавое огромное количество их вариантов, и это не умопомрачительно, ведь запросы людей совсем различные, и чтоб сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.

Японская бензопила echo сейчас считается одним из лучших «ответов» легендарному Штилю, который за последние десятилетия набрал мистической популярности.

Ее отличительные особенности нереально не увидеть, а преимущественные технические характеристики совместно с прибыльной ценой делают ее очень симпатичным вариантом для покупки. Забегая наперед отметим, что стоимость на одну из самых фаворитных моделей бензопилы эхо 3500 равна 8000-10000 рублей.

Доступные регулировки

Среди регулирующих операций доступны натяжение цепи и регулировка карбюратора.

Алгоритм окончания регулировки цепи классический: цепь по шине перемещается свободно и при этом не провисает. Стоит отметить, что регулировочный винт находится со стороны кожуха сцепления, а не со стороны шины, как у некоторых моделей бензиновых пил. На наш взгляд, такое расположение – самое удобное.

Регулировка карбюратора позволяет настроить состав смеси на высоких и низких оборотах и частоту холостого хода

Обратите внимание – возможность регулирования качества смеси на разных оборотах – серьезный приятный сюрприз! Что касается холостого хода, то всё как обычно – это минимальные обороты, при которых цепь стоит на месте и не передвигается по шине. Алгоритм же настройки качества смеси основан на достижении плавности перехода бензопилы с низких на высокие частоты и наоборот

Технические характеристики

В конструкцию бензопилы заложены базы традиционного дизайна наряду с плотной сборкой внутренних узлов и агрегатов. Эта особенность не исключает комфортного доступа к настроечным точкам карбюратора, механизму натяжения цепи, воздухоочистителю и узлу крепления гарнитуры.

• Пила работает от малогабаритного и обычного в обслуживании карбюраторного двухтактного ДВС. Применяемая в качестве горючего бензино-масляная смесь, сразу служит для смазки и остывания кривошипно-шатунного механизма. Горючее забирается из встроенного бачка объемом 320 мл.
• Агрегат объемом 34 см3 и мощностью 1,75 л.с. отличается от однотипных аналогов маленькими габаритами в границах 385х225х255 мм, экономичностью содержания и увеличенным ресурсом.
• Ответственные детали сделаны из кованого металла, на зеркало цилиндра по технологии Al-Fed нанесено износоустойчивое трехслойное покрытие.

Карбюратор оборудован подкачивающим насосом, системой дополнительного обогрева и комфортным управлением воздушной заслонкой. Трехступенчатая чистка забираемого воздуха позволяет уменьшить время принужденных простоев, нужное для чистки воздухопоглотителя от пыли и опилок.

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер указывает, как производится поэтапная регулировка бензопилы китайского производства без внедрения тахометра. Проводит после регулировочную проверку в разных режимах.

Регулировка карбюратора бензопилы хоть и смотрится довольно обычным процессом, но просит очень внимательного и ответственного подхода. В статье процесс описан довольно тщательно, но если вы никогда не регулировали бензопилу, стоит обратится к спецам, это поможет сберечь время, нервишки и средства.

Японские бензопилы ECHO — на мировом рынке с 1947г.

Бензопилы являются особым видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует великое неограниченное количество их вариантов, и это не удивительно, ведь запросы людей совершенно разные, и чтобы сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.

Японская бензопила Echo на данный момент считается одним из наилучших «ответов» знаменитому Штилю, который за последние десятилетия набрал магической популярности.

Ее отличительные особенности нереально не узреть, а преимущественные технические свойства вместе с выгодной ценой делают ее очень привлекательным вариантом для покупки. Забегая наперед отметим, что

Модель Echo CS 452ESX – конструктивные особенности бензопилы

Данная бензопила Эхо успешно используется, как для бытовых целей, так и для валки леса. В конструкцию пилы входит прочный картер из сплава магния, надежный барабан сцепления со съемным венцом, кованый шатун и коленчатый вал. Среди технических характеристик агрегата следует выделить:

• Объем цилиндра – 45 см3;
• Мощность пилы – 2,26 кВт или 3,1 л. с.;
• Емкость масляного бачка – 270 мл;
• Эксплуатационный вес – 7,3 кг.

Эта японская бензопила отличается уникальной компоновкой мотора, правильной балансировкой и удобными эргономичными рукоятками.

Среди других преимуществ нужно выделить экономный расход топлива и масла.

Технические характеристики

В конструкцию бензопилы заложены основы классического дизайна параллельно с плотной компоновкой внутренних узлов и агрегатов. Эта особенность не исключает удобного доступа к настроечным точкам карбюратора, механизму натяжения цепи, воздухоочистителю и узлу крепления гарнитуры.

• Пила работает от компактного и простого в обслуживании карбюраторного двухтактного ДВС. Используемая в качестве топлива бензино-масляная смесь, одновременно служит для смазки и охлаждения кривошипно-шатунного механизма. Топливо забирается из встроенного бачка объемом 320 мл.
• Силовой агрегат объемом 34 см3 и мощностью 1,75 л.с. отличается от однотипных аналогов небольшими габаритами в пределах 385х225х255 мм, экономичностью содержания и увеличенным ресурсом.
• Ответственные детали изготовлены из кованого металла, на зеркало цилиндра по технологии Al-Fed нанесено износостойкое трехслойное покрытие.

Карбюратор оборудован подкачивающим насосом, системой дополнительного подогрева и удобным управлением воздушной заслонкой. Трехступенчатая очистка забираемого воздуха позволяет уменьшить время вынужденных простоев, необходимое для очистки воздухозаборника от пыли и опилок.

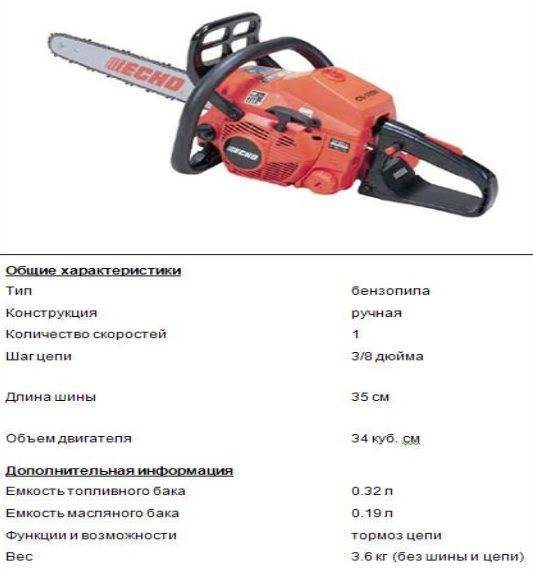

Модель	ECHO CS 3500
Производитель	ECHO
Производство (сборка)	Япония
Родина бренда	Япония
Применение пилы	Бытовая
Мощность, л.с. (кВт)	1,75 (1,3)
Объем двигателя, см3	34
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Количество звеньев, шт	53
Объем топливного бака, л	0,32
Объем масляного бака, л	0,19
Длина шины, см (дюймы)	35 (14)
Уровень шума, дБ	110
Гарантия, лет	1
Вес, кг	3,6

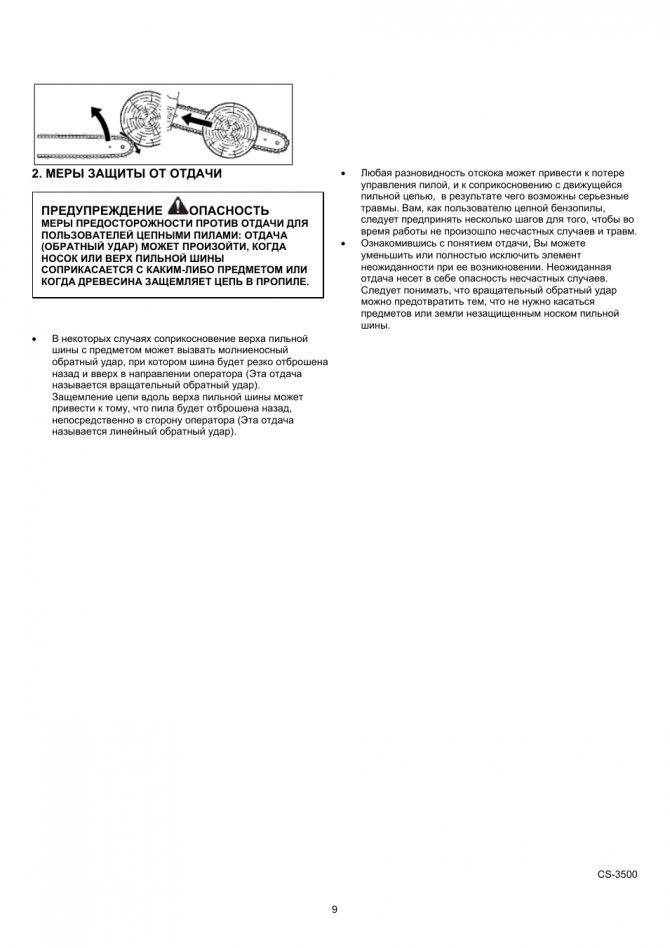

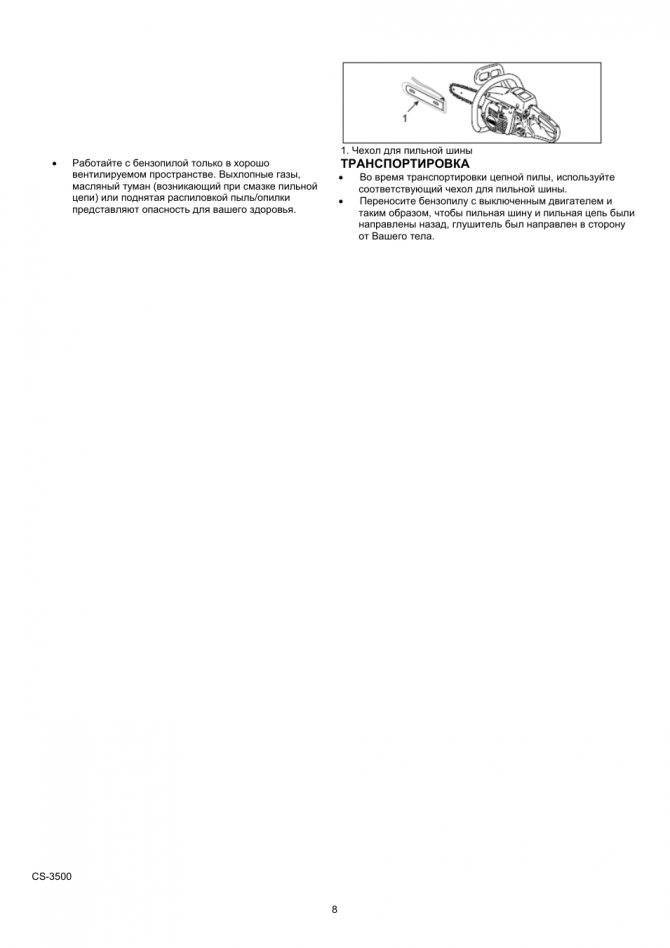

Инструкция

Инструкция по эксплуатации

Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.

Устройство бензопилы

Техника безопасности при работе бензопилой Echo:

• Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
• После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
• Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
• Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
• Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
• Во избежание травм работайте, удерживая бензопилу обеими руками;
• Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
• Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
• Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
• При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
• Заглушив мотор, включите инерционный тормоз остановки цепи;
• Проводите регулярную очистку воздушного фильтра;
• Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.

Первый запуск и обкатка

Сборка бензопилы Echo и первый запуск:

• Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
• При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;

• Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
• Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
• Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
• Выключите тормоз цепи и приступайте к работе.

Техническое обслуживание

На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.

Соотношение топливной смеси

Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD;
• STIHL HP;

Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.

• Echo PREMIUM B&C;
• Husqvarna Chain Oil;
• Oleo-Mac Polar Lube
• STIHL ForestPlus

Симптомы	Причины неисправности	Методы устранения
Движок не запускается	Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания	Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание
Мотор не держит обороты (плавает)	Проблемы с карбюратором	Произведите регулировку карбюратора
Существенно упала мощность мотора	Неисправности глушителя Неисправности поршневой группы	Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую
Двигатель заводится и сразу глохнет	Сбились настройки карбюратора	Отрегулируйте карбюратор
Во время работы наблюдается повышенная вибрация, появились посторонние звуки	Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей	Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления
При нажатии на акселератор мотор отказывается набирать обороты	Мусор в карбюраторе	Разберите и прочистите узел
Мотор заводится, но работает неровно, чихает и стреляет в карбюратор	Сбились настройки системы зажигания	Отрегулируйте зажигание

Регулировка Карбюратора Бензопилы Husqvarna 137

Описание процесса регулировки карбюраторов бензопил Хускварна. Главные препядствия, которые можно решить с помощью опции свойства и количества горючего.

Современные бензопилы имеют сложную систему и состоят из нескольких главных узлов, которые временами требуют обслуживания и регулировки. В этой статье побеседуем о том, как отрегулировать карбюратор

на бензопиле Хускварна.

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Заморочек, решением которых может стать регулировка

карбюратора, довольно много. Регулировка карбюратора бензопилы Хускварна нужна при возникновении таких дефектов, как:

• Завышенные обороты холостого хода;
• Сильное дымление при работе инструмента;
• Затруднённый пуск прохладного либо жаркого мотора;
• Отсутствие тяги и пониженные наибольшие обороты.

Это никак не полный перечень заморочек, решением которых может стать настройка карбюратора Хускварны. В ряде всевозможных случаев, настройка свойства и количества топливной консистенции проводится после проведения полгого ремонта мотора либо в процессе планового ТО бензопилы.

Производитель Хускварна АВ советует проводить регулировку карбюратора до и после проведения обкатки.

Устройство и принцип работы карбюратора Хускварна

Для удачного проведения опции карбюратора бензопилы

Хускварна следует знать его устройство и осознавать то, как он работает. По сути все не так трудно, как кажется на 1-ый взор.

Карбюратор пилы имеет интегрированный топливный насос, который отвечает за транспортировку консистенции бензина с маслом, также диафрагму, игловатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу горючего в главную камеру и две заслонки.

Одна из заслонок создана для регулировки подачи горючего в цилиндр при нажатии на газ, она именуется дроссельной, 2-ая отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения пуска прохладной бензопилы Хускварна. В тот момент, когда оператор перекрывает с помощью воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной консистенции и повышение её подачи в цилиндр, за счет чего бензопила

запускается намного легче, чем в этом случае, когда прохладный пуск проводится в обыкновенном режиме.

READ Бензопила Штиль Первый Запуск Видео

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет горючее и предутверждает поступление воздуха в основную камеру. Нередко трудности при работе пилы могут быть вызваны недостатками конкретно этого элемента. К примеру, клапан, при неверном хранении бензопилы может залипнуть, подача горючего закончится, что сделает работу мотора неосуществимым. Также нарушения в работе форсунки могут стать предпосылкой подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, пригодится проведение ремонта либо подмена узла.

За настройку свойства и количества консистенции, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• Винт (L) – регулирует количество горючего в режиме низких и средних оборотов;
• (H) – отвечает за тягу на больших оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем регулирует количество топливной консистенции, поступающей в цилиндр и работу мотора инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных познаний и опыта. Некорректная настройка свойства и количества топливной консистенции может привести к тому, что движок закончит работать либо будет работать некорректно, что приведет к его резвому износу либо даже заклиниванию.

Регулировка карбюратора

Что и говорить, регулировка карбюратора бензопилы эхо – это один из важных вопросов, который крайне интересует владельцев данного устройства. Чтобы разобраться в его тонкостях предлагаем следующую информацию.

На карбюраторе есть 3 винта регулировки:

• L – это винт отвечающий за низкие обороты;
• H – это винт отвечающий за высокие обороты;
• Т – это винт, который отвечает за регулировку холостого хода бензопилы.

Регулировка карбюратора

Главная регулировка производится заводом-изготовителем. Как правило, сам карбюратор на заводе настраиваю на прием дорогой и качественной смеси, и заводская регулировка обязательно должна быть сохранена на первых рабочих часах. Далее можно самостоятельно провести точную регулировку, которая поможет вашему карбюратору включиться в нормальный режим работы.

Сначала когда идет вращение холостого хода цепи нужно плавно проворачивать Т-винт (только против часовой стрелки), и делать это до той поры, пока ход цепи не станет.

Эти регулировочные манипуляции стоит реализовывать исключительно в состоянии холостого хода, предварительно разогрев систему. Порядок регулировки винтов неизменен: сначала идет регулировка L-винта, затем H и Т.

Регуляция Н-винта будет влиять на частоту и мощность произведения оборотов.

После того, как двигатель системы будет прогрет, нужно будет на всем ходу на протяжении 10 секунд поворачивать Н-винт на четверть оборота в направлении против часовой стрелки.

По звуку в результате двигатель обязан работать как четырехтактный.

ЗАЩИТНОЕ ОБОРУДОВАНИЕ …

• Изображение
• Текст

5

ЗАЩИТНОЕ ОБОРУДОВАНИЕ

•

Носите защитные очки для защиты глаз. Щепки,

пыль, ломающиеся ветки и другой мусор может быть отброшен пильной цепью в сторону лица оператора.

Защитные очки также могут служить некоторой защитой в случае, если пильная цепь отскочит и попадет пользователю в область глаз. Если условия работы таковы, что необходимо использовать вентилируемую маску для лица, защитные очки должны быть надеты под маской.

• ECHO

рекомендует всегда использовать защитные

приспособления для органов слуха. При не соблюдении может произойти потеря слуха. Риск повреждения органов слуха снижается при использовании наушников, либо вкладышей для ушей, одобренных с точки зрения техники безопасности соответствующими организациями.

•

Постоянно использующие цепные пилы должны периодически проходить проверку слуха.

•

Всегда надевайте шлем или шапку во время работы с цепной пилой. Рекомендуется использовать предохранительную каску в условиях работы под деревьями или в местах с падающими предметами.

•

Надевайте грубые нескользящие защитные перчатки для лучшего сцепления с поверхностью (захвата) и для защиты от холода и вибрации.

•

Следует носить защитные ботинки или сапоги с нескользящей подошвой.

CS-3500

ПРЕДУПРЕЖДЕНИЕ! Не рекомендуется использовать вату в качестве вкладышей для ушей.

Гарнитура

14-дюймовая направляющая шина работает в комплекте с фирменными цепями 91VXL053E или PMC3/91P053E, со стандартным шагом 3/8 дюйма. Режущий узел приводится в действие посредством трехсекционного сцепления и ведущей звездочки.

• Режущая цепь смазывается автоматически, производительность маслонасоса задается режимом работы силового агрегата. Экономный расход цепного масла позволил уменьшить объем внутреннего резервуара до 190 мл.
• Тормозное устройство инициирует мгновенную остановку бензопилы при возникновении аварийной или нештатной ситуации. Блокировка включается легким перемещением защитного ограждения во фронтальном направлении.

Надежность тормозного механизма практически исключает риски травматизма при выполнении распиловочных работ повышенной сложности. Для надежной фиксации инструмента при работе с кругляком используется стальной зубчатый упор.

Видео: пила 3500 в работе

Бензопила Makita DCS 400-40

Недостатки

1. Очень мало отзывов. 2. Производится в Китае. Это не всегда плохо, но всё что произведено в Японии или странах Запада имеет более высокую репутацию.

Makita DCS 4610 35 Бытовая	4.7 кг	2.3 л. с.	0.25.л.	0.37 л.	35 см.	Около 13 000 руб
Makita DCS 4610 40 Бытовая	4.7 кг	2.2 л.с.	0.25 л.	0.37 л.	40 см.	Около 19 000 руб.
Makita EA3202S40B Бытовая	4.0 кг	1.8 л. с.	0.28 л.	0.4 л.	40 см.	Около 10 000 руб.
Makita DCS34-35 Бытовая	4.7 кг.	1.8 л. с.	0.25 л.	0.37 л.	35 см.	Около 12 000 руб
Makita DCS 5030 53 Профессиональная	5.1 кг.	3.8 л. с..	0.27 л.	0.47 л.	53 см.	Около 30 000 руб.
DCS 3410th 25 Плупрофессиональная	3.5 кг.	1.9 л. с.	0.22 л.	0.28 л.	25 см.	Около 12 000 руб.
Makita DCS232t 25 Профессиональная	2.5 кг.	1 л. с.	0.19 л.	0.2 л.	25 см.	Около 25 000 руб.
Makita DCS 7301 60 Профессиональная	6.3 кг.	5.7 л.с.	0.42 л.	0.75 л.	60 см.	Около 34 000 руб
Makita DCS 400-40 Профессиональная	4.0 кг.	2.3 л. с.	0.25 л.	0.4 л.	40 см.	От 10 000 до 15 000 руб.

Плюсы и минусы

Главным достоинством бензопилы ECHO CS-352ES является качество сборки – отсутствие всевозможных люфтов и плохо закрепленных деталей. Кроме этого большинство пользователей отмечают следующие достоинства:

• удобная и продуманная конструкция – ручки управления расположены удобно, достаточно пространства, чтобы держать пилу в защитных рукавицах;
• небольшая масса агрегата;
• легкий пуск на холодном двигателе (3-4 рывка стартера) и беспроблемный запуск на прогретом моторе (с первого рывка);
• небольшой расход бензиновой смеси и масла;
• продуманная конструкция шины, в которой движущиеся части защищены от попадания древесных опилок и грязи.

Из отрицательных характеристик инструмента отмечается неэффективный воздушный фильтр, который пропускает мелкую древесную пыль и требует частой очистки, а также периодически встречающийся брак подшипника шестерни цепи.

Недостатки и неисправности

По общему мнению владельцев, серьезные конструкционные или рабочие недостатки для пилы этого бренда не характерны. В большинстве случаев, отказы и неисправности являются следствием плохого ухода, экономии на качестве горючего и масел, использование инструмента бытовой категории в работах профессионального уровня.

Характерные для этой модели отказы и неисправности – это падение мощности из-за эксплуатации инструмента на старом или низкооктановом бензине, несвоевременной очистки воздухоочистителя, неквалифицированной регулировки карбюратора.

Ускоренный износ гарнитуры объясняется отсутствием смазки или применением масел, по плотности и вязкости не соответствующих заявленным требованиям. Работа системы смазки на любом суррогате может инициировать сбои и отказы масляного насоса.

Не всегда обоснованы жалобы на качество цепей. Замена этого элемента производится только после проверки состояния и уровня износа ведущей звездочки. Форсированному износу режущего аппарата также способствует агрессивный стиль работы, создающий на инструмент дополнительные нагрузки.

Заключение

И японцы-родоначальники и последователи из Америки умеют делать качественные бензопилы, которые служат долго и почти не ломаются. В случае поломки на все бензопилы предусмотрена гарантия, сроком от 5 до 12 лет (гарантия 12 лет распространяется на премиальные модели, которые и специально-то сломать сложно).

Echo — отличный пример того, как за большие деньги можно получить превосходное качество. Даже приобретая бензопилу Echo «с рук», можно удивиться тому, сколько она прослужила прошлому хозяину без поломок и сбоев. Советуем приобретать такие бензопилы, если вы серьёзно занимаетесь обработкой дерева. Для остальных целей подойдут более дешёвые и лёгкие в управлении аналоги.
