Инструкция по эксплуатации

Рассмотрим основные моменты эксплуатации бензопилы Форвард и правила безопасной работы на примере бензопилы модели Форвард FGS 4504.

В комплект поставки бензопилы Форвард входят такие составляющие:

  • пила цепная;
  • шина, цепь;
  • кожух для шины;
  • универсальный ключ;
  • инструкция;
  • емкость для размешивания топлива;
  • планка и винт закрепления опорных зубьев;
  • коробка картонная.

Комплект поставки бензопилы Forward

Правила эксплуатации бензопилы Форвард FGS 4504:

  • запрещается производить применение цепной пилы Форвард в закрытых помещениях, а также вблизи жароопасных объектов, источников газа или огня;
  • не допускайте попадания осадков (снег, дождь) на бензопилу во время работы;
  • храните инструмент в закрытом помещении, под непромокаемым накрытием;
  • при работе с бензопилой соблюдайте технику распиливания, избегая заклинивания оборудования.

Техобслуживание

Техническое обслуживание бензопилы Форвард FGS 4504:

  • в процессе применения следите за степенью натяжения цепи, если цепь необходимо натянуть, надевайте перчатки и приступайте к манипуляции только в том случае, если шина и цепь остыли;
  • каждые две недели очищайте воздушный фильтр;
  • регулировку карбюратора осуществляйте в сервисе, либо после окончания официальной гарантии на бензопилу Форвард — самостоятельно только в случае необходимости;
  • постоянно контролируйте смазывание цепи, звездочки и шины (специальное масло для смазки цепей);
  • перед запуском всегда выключайте аварийный тормоз.

Устройство бензопилы

Основы безопасной работы с бензопилой Форвард:

  • не поднимайте бензопилу Форвард выше плеч при распиле;
  • не пилите верхней частью полотна, чтобы избежать отдачи;
  • при затуплении цепи замените её или устраните заусенцы;
  • резать древесину следует только на высоких оборотах;
  • рекомендуемый режим работы — 10:10 (10 минут работы, 10 минут перерыв).

Основные неисправности и способы их устранения

Снизилось качество распила.

Причина: затупилась цепь. Устранение: замена цепи.

Бензопила не заводится.

Причина: засор воздушного фильтра, плохое качество топлива с недостаточным количеством масла, нагар на свече. Устранение: очистить свечу зажигания от нагара; заправить инструмент качественным топливом, очистить воздушный фильтр.

Бензопила перегревается.

Причина: слишком интенсивная эксплуатация. Устранение: работайте в рекомендованном режиме, не перегружайте пилу.

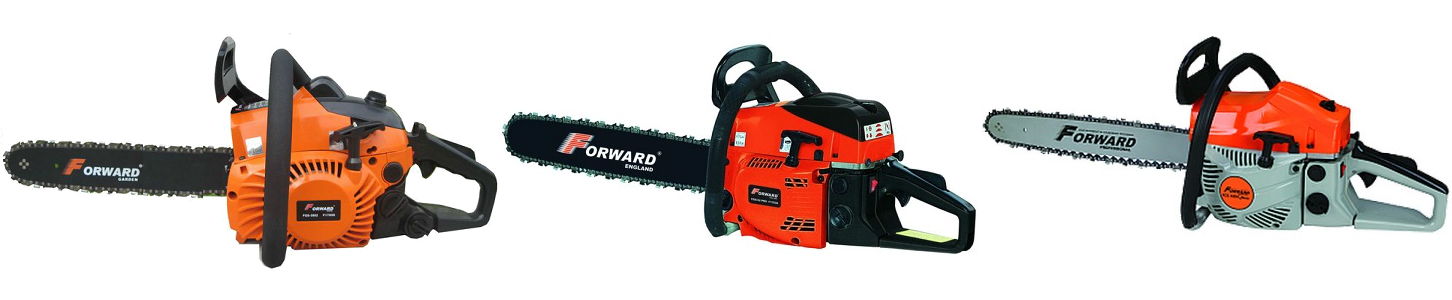

Модельный ряд бензопил

В модельном ряду бензопил Форвард представлены такие модели:

  • Forward FGS 2500, мощность 1.5 л.с;
  • Forward FGS 3802, мощность 2.1 л.с;
  • Forward FGS 4504, мощность 2.9 л.с;


Бензопила Forward FGS 3802

  • Forward FGS 5204, мощность 3.8 л.с;
  • Forward FGS 6204, мощность 4,6 л.с;
  • Forward 5204 FGS Home, мощность 3.8 л.с;


Бензопила Forward FGS 6204

  • Forward 4504 FGS Home, мощность 2,9 л.с.;
  • Forward 6204 FGS Home, мощность 4,6 л.с.

Цена бензопилы Форвард составляет в среднем 3-5 тысяч рублей, либо от 2 до 4 тысяч гривен. В России, Украине и странах СНГ существует официальная сеть дилеров компании Форвард, поэтому покупать оборудование рекомендуется через эту сеть у официального дилера, с предоставлением гарантии на приобретаемую технику.

Достоинства бензопил Форвард:

  • система легкого старта;
  • большая мощность двигателя;
  • эффективная антивибрационная система;
  • ударопрочный корпус из высококачественного прорезиненного пластика;
  • при необходимости можно подобрать модель бензопилы с минимальным весом (вес инструментов колеблется от 2,5 до 7 кг);
  • автоостановка цепи;
  • автоматическая подача масла на шину и цепь;
  • длина шины от 30,5 до 55 см.

Что за девайс — Бензопила Forward FGS-45

Облазил весь форум-об этой пиле отзывов нет никаких.Смотрел в поисковиках-тоже 0.Может,кто юзал ?

Danai написал : Может,кто юзал ?

нельзя обнять всю китайскую технику.

Китайское г..вно! Сосед взял, думал дешево, 2ч за 3 дня попилил радовался, а она бам и сдохла. подшипник коленвал вроде рассыпались. ну и сервака естественно нет.

2Danai в поисковиках есть информация. Пара полностью противоположных мнений есть тут: » >

Мнение 1: (данный отзыв слово в слово размещен и тут: » > так что думайте сами) Достоинства: Купил эту пилу полтора месяца назад, использую практически каждые выходные. Пила легкая, удобная, хорошо сбалансирована рукоятка. Наличие топливного насоса и управление воздушной заслонкой позволяет быстро завести даже когда пила холодная. Когда разобрался как заводить, запускается быстро. В основном пилил дрова не большого диаметра, распиливает легко. Так же понадобилось распилить бревно полуметрового диаметра, распилил его с двух сторон, немного длины шины не хватило. Вибрация практически не чувствуется, а шум как у обычного бензоинструмента. Заправки бака хватало на партию, как раз между отдыхом. Недостатки: Немного туговато тянется веревка стартера при запуске, по сравнению с бензотриммером, но он у меня 35 см3 а у пилы 45 см3 возможно из-за большего объема двигателя. Иногда цепь надо подтягивать, ослабевает. Правда это у всех цепей такое, разница только как часто надо подтягивать, зависит от качества цепи. Комментарий: В целом аппаратом очень доволен, сделан хорошо, для загородного дома самое то.

Мнение 2: Достоинства: Мощность для своей цены(3800 рублей).Баки вмещают больше чем здесь указано:бензиновый аж 600мл. и то не под завязку.Даже с этой херовой цепью пилит не хило ,не сильно промерзшую сосну.Все достоинств более нет. Недостатки: Заправленная весит 7кг.Сильно уж большие вибрации,очень скоро устают руки,после ломка в суставах.После десяти минут пиления вся сплошь забивается опилками:внутри корпуса стартера все забито,где подается масло опилки налипают прямо в кучи,да даже на воздушный фильтр попадают,ну в общим очень тяжко чистится.Не устраняется течь из под винта регулировки подачи масла.Инструкция-хуже не бывает,уж поверьте.Ну и самое главное,нарвался я на заводской брак:маслобак является единым целым с металлическим корпусом,а на передней части этого корпуса неглубокая борозда,вроде не трещина,но в ней есть мизерная дыра и через нее утекает масло.Видимо нет контроля качества со стороны англичан на китайском заводе.Похожа на чисто китайский ширпотреб. Комментарий: Заявленные здесь характеристики даной модели не соответствуют действительным:мощность указанная на наклейке,на пиле 2000 ватт,правда судя же по этой наклейке она является элекрической(указано напряжение 230 в. и частота 50 герц).Наклейку не перепутали,на ней же написано и указана модель,а она имено fgs-45.Следующая накола в цепи,как заявлено здесь она Американская-OREGON,я держал в руках орегон-цепь высокого качества с клеймом Oregon на каждом звене,а то с чем она на самом деле продается называется KANGXIN-позорная китайская цепь низкого качества как и сама пила,вы не смотрите,что на шине написано АНГЛИЯ,фирма то английская,но даная пила за такую цену может быть только китайской,о чем и указано на коробке.В комплекте: мерная бутыль для смешивания масла и топлива,ключ для гаек-свечи,совмещеный с плоской отверткой,отвертка для карбюраторных винтов,напильник для заточки цепи,запасная деталь стартера и еще какая то хрень непонятно с какого места,два шестиграных ключа.Для тех кто думает заказать из региона-не стоит,больше на обмене потеряете.

Эксплуатация и обслуживание

В инструкции для бензопилы приведены меры предосторожности во время выполнения работ, рекомендации по техническому обслуживанию, возможные неисправности и методы их устранения. Инструкция по эксплуатации:

Инструкция по эксплуатации:

  • перед запуском нужно отвести пилу минимум на 5 м в сторону от места заправки;
  • заливать топливо можно только при отключенном и остывшем двигателе;
  • крышка топливного бака всегда должна быть плотно закручена;
  • если на инструмент попала топливная жидкость, его нужно сразу же очистить от нее;
  • запрещено курить во время заправки инструмента.

Рекомендации по техническому обслуживанию:

  • обслуживание проводится только на остывшем приборе;
  • перед проведением ТО нужно слить все топливо;
  • обслуживание проводится только в хорошо вентилируемом помещении;
  • во время выполнения работ необходимо использовать респиратор и защитные очки.

Как настроить карбюратор

Порядок действий при регулировке карбюратора бензопилы:

  1. Регулировочные винты довести до упора и провернуть назад на 1,5 оборота.
  2. Включить мотор на средние обороты и прогреть его в течение 10 минут. В это время нужно следить за тем, чтобы цепь не передвигалась.
  3. Оценить работу двигателя на холостом ходу при максимальных оборотах. Во время нажатия на акселератор скорость должна быстро возрастать.
  4. Если двигатель заглох на холостом ходу, нужно довести регулировочный винт до упора.
  5. Отрегулировать количество оборотов и составных частей карбюратора при помощи маркировочного винта.
  6. Проверить количество оборотов на холостом ходу, показатель не должен превышать 1500 оборотов в минуту.

Инструкция по эксплуатации для бензопил Forward

Эксплуатационная инструкция прилагается к каждой бензопиле “Форвард”, сошедшей с конвейера завода. Этот документ содержит четкую сгруппированную информацию о бензоинструменте, поэтому прежде чем покупать мотопилу — проверьте наличие мануала в комплекте. Руководство включает в себя следующие разделы:

  1. Устройство бензопилы Forward, поэтапная сборка в картинках и с описаниями.
  2. Характеристики конкретной бензопилы.
  3. Требования безопасности при работах с пилой “Форвард”.
  4. Комплектность.
  5. Подготовительные этапы.
  6. Обкаточный период.
  7. Способы и приемы работы бензопилой “Форвард”.
  8. Периодическое обслуживание бензопилы Forward.
  9. Типичные неполадки, их выявление.


Форвард в работе

Что имеется в комплекте бензопилы Forward

  1. Бензиновая пила “Форвард”.
  2. Мерная емкость для приготовления смеси топлива и моторного масла.
  3. Пильная гарнитура.
  4. Отвертка и ключ для свечи.
  5. Чехол для шины.
  6. Запаски (шестерня маслонасоса и катушка стартера).
  7. Надфиль.
  8. Эксплуатационная инструкция.


Форвард в работе

Подготовка к работе

Предлагаем следующие действия:

  1. Приготовить горючую смесь из бензина АИ-92 и специального масла для 2-х тактных силовых агрегатов (с воздушным охлаждением двигателя) в соотношении 1/50: API ТВ; APIТС; JASO FB; JASO FC.
  2. Собрать мотопилу “Форвард”.
  3. Закрепить гарнитуру, натянуть цепь.
  4. Заправить техническими жидкостями в соответствующие емкости.
  5. Подсоединить к свече в/в провод.
  6. Проверить натяжение резьбовых соединений.
  7. Запустить цепную пилу Forward так, как написано в руководстве.
  8. Проверить работоспособность: тормозной системы, подачи цепной смазочной жидкости и холостого хода.
  9. Провести обкатку двигателя. Период приработки длится до тех пор. пока не сожжется до 8 полных баков горючего. В это время запрещается нагружать бензопилу “Форвард” более чем на 50 % от всей мощности.

Обзор бренда Forward

Компания Forward является производителем садовой техники и инструмента. Английский бренд существует с 2002 года, производит инструмент как профессионального, так и бытового назначения. Отличительная особенность техники Форвард в сравнении с аналогами на мировом рынке — это диэлектрический пластик, обладающий ударопрочностью.

Пластиковые части корпуса инструментов «Форвард» выдерживают большие нагрузки, кроме того, они прорезинены, что обеспечивает изделиям защиту от коррозии и эксплуатацию в течение долгих лет. Характерная окраска инструмента бренда Форвард — синий цвет бытовой серии инструментов, оранжевый цвет для профессиональной серии.

Кроме указанных характеристик, инструмент и оборудование Форвард обладает такими особенностями: все образцы тестируются, проходят проверку, отличаются высоким качеством сборки и возможностью получения расширенной гарантии (до 3 лет) от официального производителя. Реализация техники Форвард в настоящее время производится в странах СНГ, Украине, России и некоторых странах Европы.

Ассортимент техники Форвард:

  • садовая техника (электрические цепные пилы, бензопилы, бензиновые и электрические триммеры, лодочные моторы, бензобуры, колесные косилки, насосы, снегоуборщики, культиваторы);
  • электрические инструменты (аккумуляторные инструменты, электрические дрели, перфораторы, отбойные молотки, шлифовальные машины, полировальные машины, электролобзики, циркулярные пилы, термопистолеты, торцовочные пилы, распылители краски);
  • силовая техника (сварочное оборудование, компрессоры, тепловые пушки, двигатели, генераторы);
  • заточные станки;
  • сверлильные станки;
  • карбюраторы;
  • поршневые группы;
  • магнето;
  • стартеры;
  • расходные материалы.

Топовые модели бензопил Forward

Среди представленных моделей бензопил особой популярностью пользуются такие:

  • Forwars 5204 FGS;
  • Forwars 4504 FGS.

Эти представители модельного ряда популярны, в первую очередь, из-за высокой мощности, хорошей сборки и качественного выполнения заявленных функций.

Все бензопилы заслужили отличную репутацию среди владельцев.

Регулировка карбюратора на бензопилах Forward

Изначально, после покупки новой бензопилы, не требуется производить никакой настройки карбюратора. Делать это нужно только в особенных случаях, например при нарушении работы, замены каких-то деталей, которые повлекли не стабильную работу инструмента.

Forward — это китайская бензопила и оснащена она соответствующим карбюратором. Перед началом регулировки стоит ознакомиться с особенностями настройки китайских бензопил. Для этого рекомендуем посмотреть видео, автор которого рассказывает какие винты нужно крутить и в какой последовательности, чтобы добиться нужного результата.

https://youtube.com/watch?v=S9m6b3Nd50Y

Бензопила Форвард FGS 5204

FGS 5204 – профессиональный тип цепной бензопилы, который отличается высокой производительностью и надежностью. Инструмент отличается оптимальным соотношением мощности и веса. Благодаря праймеру с такой пилой можно работать при любых климатических условиях. Также среди особенностей данного оборудования стоит отметить:

  • наличие устройства облегченного запуска «Easy Start»;
  • оснащение пилы антивибрационной рукояткой;
  • автоматическая смазка цепи;
  • хромированная поршневая группа.

Технические характеристики FGS 5204:

  • мощность: 4,4 л.с.
  • топливный бак: 0,3 л
  • длина шины: 58 см
  • масляный бак: 0,25 л
  • объем движка: 52 см3
  • двигатель: 2-тактный
  • вес: 7 кг

Рассмотрим устройство бензинового карбюратора

Это узел предназначен для формирования смеси из бензина и кислорода, которая затем подается в цилиндры для воспламенения.

Конструкторы двигателя определили параметры смеси, при которых ваш инструмент будет вырабатывать максимальную мощность при минимальном расходе топлива.

Соответственно надо смешать воздух и бензин в определенных пропорциях, и сохранить порцию приготовленной смеси до подачи ее во впускной коллектор мотора. Именно этим занимается карбюратор.

Игла, соединенная с поплавком, дозирует количество топлива, поступающее в камеру карбюратора. Воздушная заслонка подает определенный объем воздуха. От слаженной работы всего механизма зависит качество смеси.

Для установки параметров работы, а также при необходимости корректировки (например, при работе в горах или в случае заправки не очень качественным бензином), предусмотрены регулировка.

В отличие от современных автомобильных двигателей, бензопила представляет собой более примитивный агрегат. В противном случае стоимость ее была бы слишком высока.

Практические советы по настройке карбюратора бензопилы Champion

Поэтому коррекция образования топливной смеси в ней отсутствует, как и многие другие электронные системы, применяемые в современных ДВС. Эти функции возложены на владельца бензопилы.

Поднялись на 100 метров над уровнем моря, изменилась массовая доля кислорода в воздухе – обогащаем смесь. Сменили поставщика бензина (к сожалению, в наших реалиях это актуальный вопрос), снова необходимо обновлять настройки.

В сервисных центрах вам выставят правильные настройки, но за деньги и в стендовых условиях. А в реальной жизни необходимо уметь выполнять эту процедуру самостоятельно. Никто не поможет вам с ремонтом в лесу.

Пошаговая инструкция по разборке

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку
